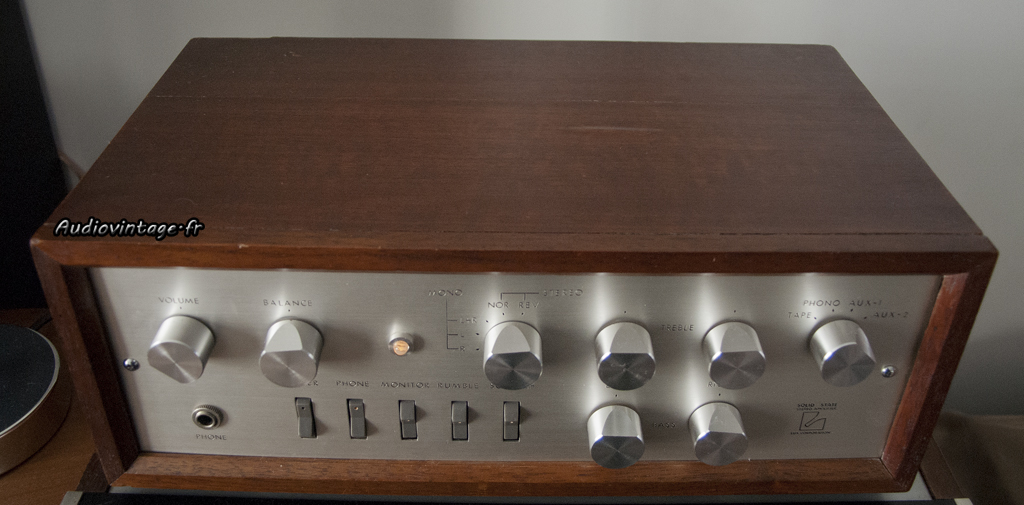

Un superbe, rare et ancien petit intégré Luxman appartenant à un éminent membre du forum qui a pris le risque de l’utiliser malgré des condensateurs chimiques d’origines de presque 45 ans…
Une qualité de fabrication et de finition que l’on ne rencontrait déjà plus au milieu des années 70 (cet appareil daterait de la fin des années 60).

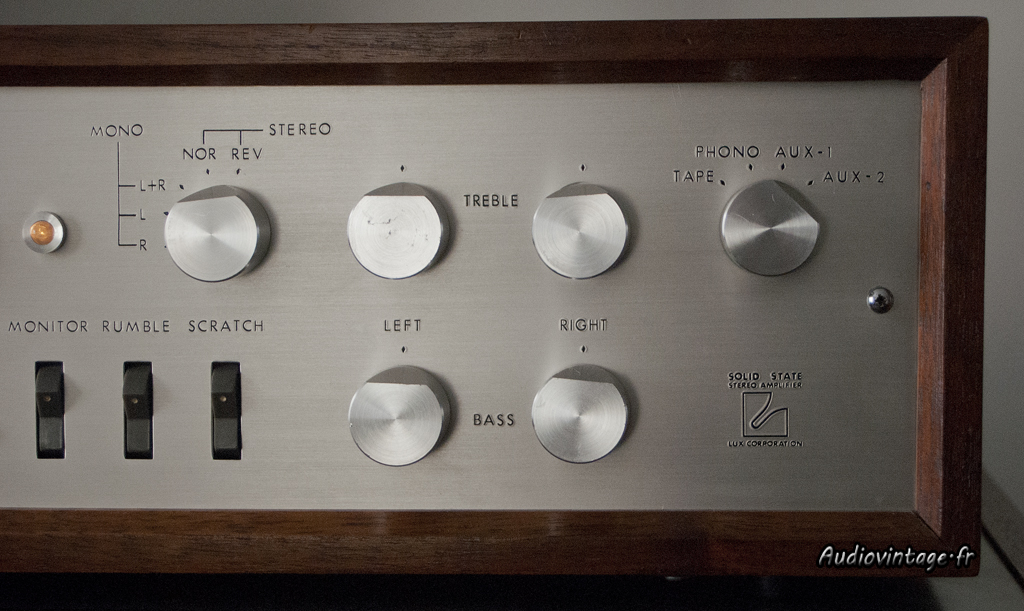

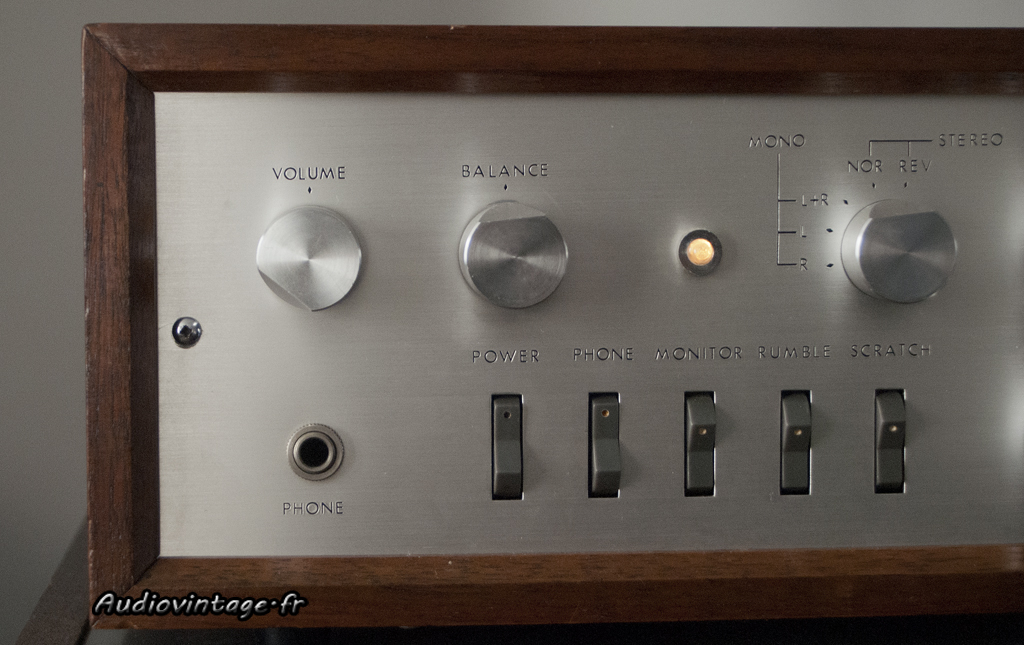

Boutons taillés dans la masse, façade gravée, aucun jeu dans les commandes pour un appareil plus vieux que moi (non je n’ai pas de jeu dans les commandes non plus ).

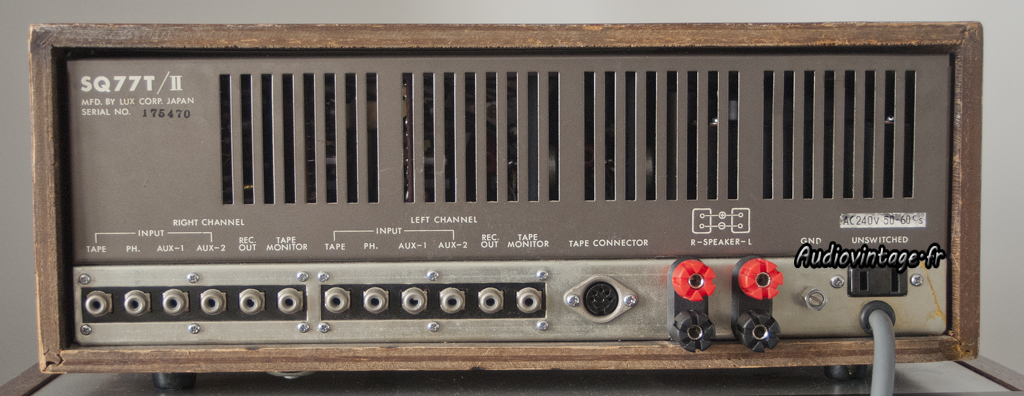

Châssis très aéré à l’arrière, les borniers HP originaux au format « spécial » ont été remplacés par un précédent propriétaire.

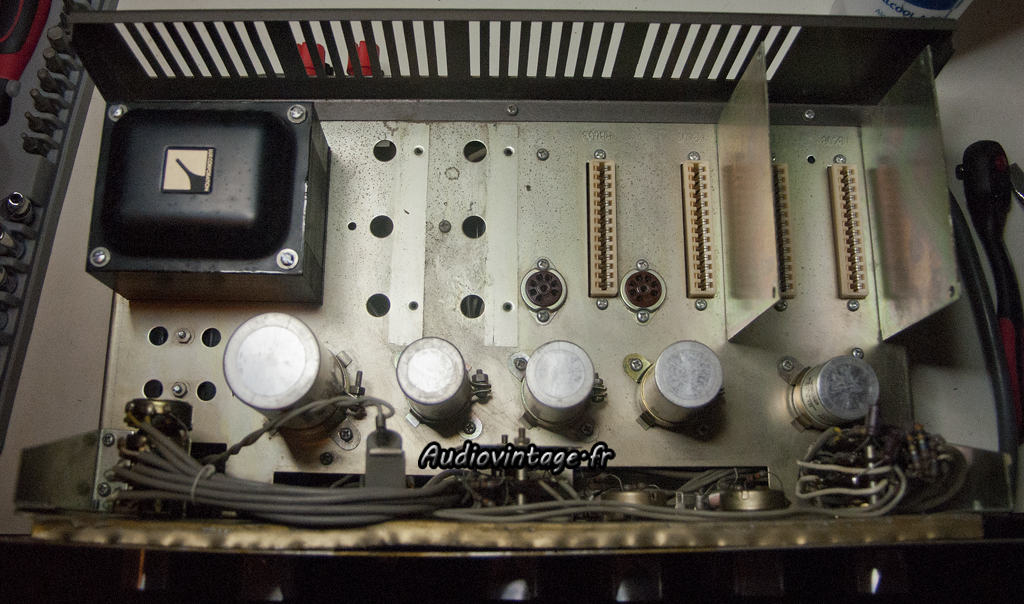

Voyons voir l’intérieur.
Mais c’est très joli tout ça !

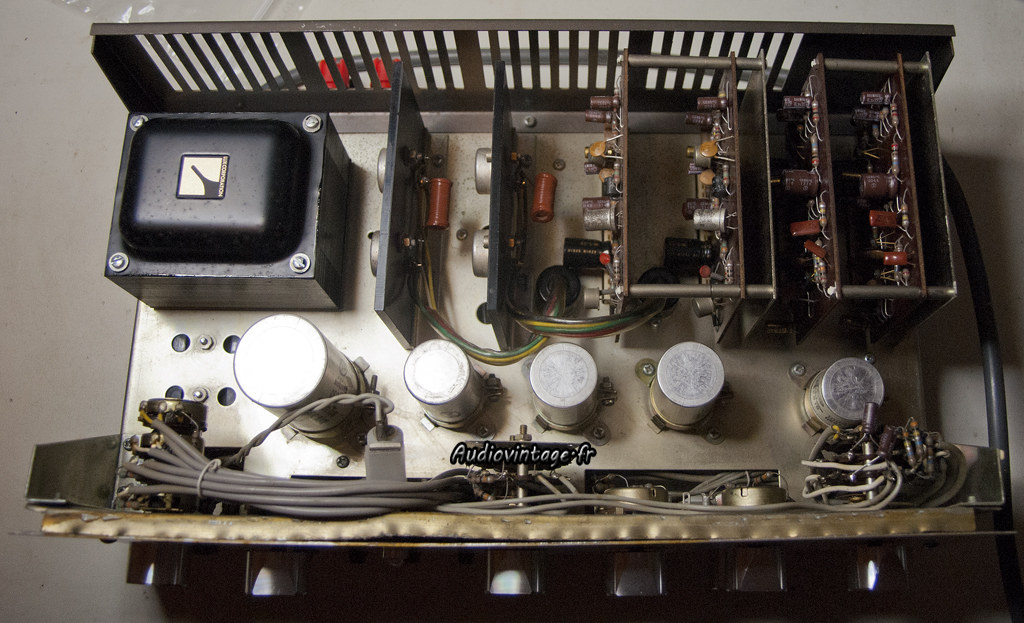

Cartes montées sur connecteurs rapide. A droite les deux cartes préampli, au milieu les deux cartes drivers, à gauche, les radiateurs supportant les transistors de puissance, des Toshiba 2SD119.

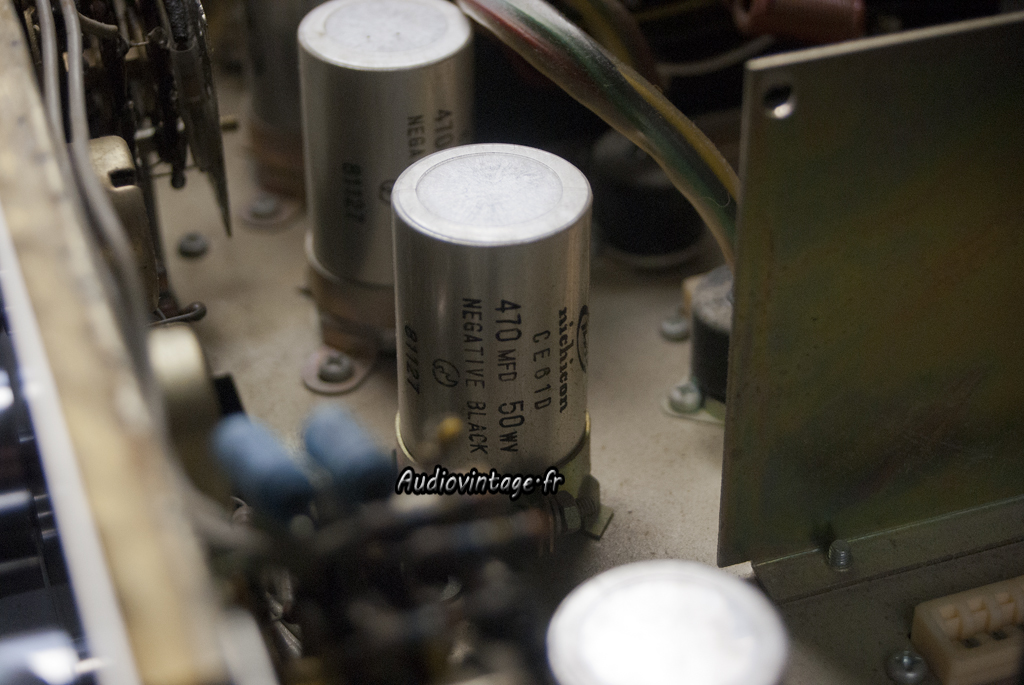

Devant, nous avons droit à cinq condensateurs « canettes », que l’on a plus l’habitude voir dans un appareil à tubes.
L’heureux propriétaire se plaignait d’une entrée Aux2 trop faible et d’une entrée Tape à l’inverse au niveau d’entrée trop élevé.
Je n’ai pas mis en route l’appareil pour vérifier ses dires, un contrôle rapide de quelques condensateurs chimiques m’en a dissuadé…

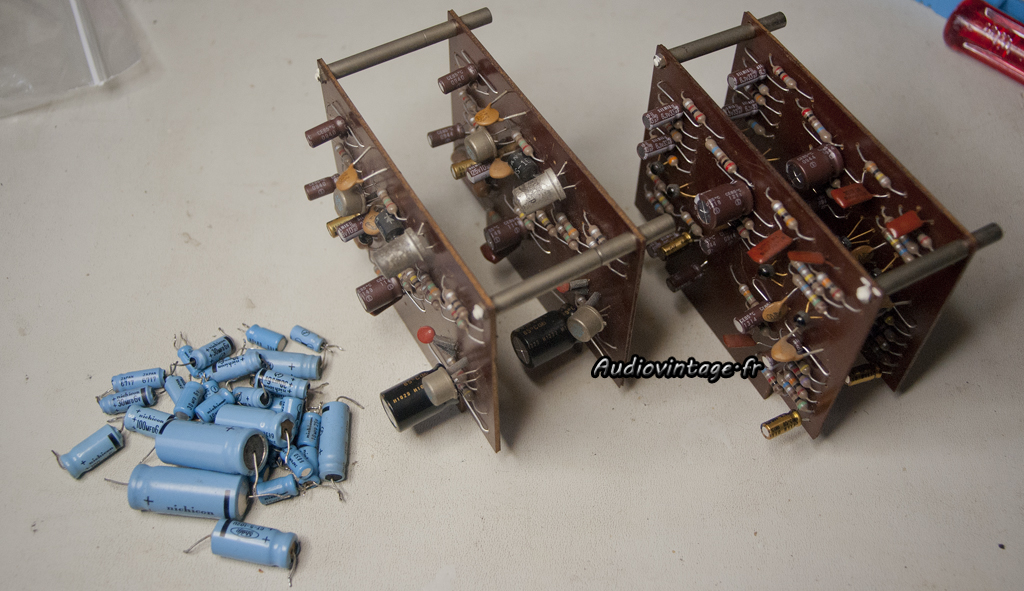

Démontage des cartes pour passer au « recaping » (désolé pour ce terme barbare !)

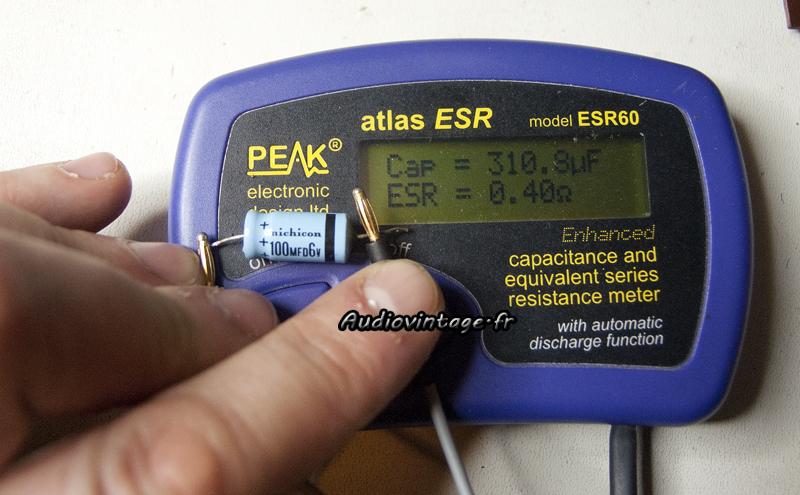

Exemple d’un condensateur de 100uf qui affiche fièrement plus de trois fois sa capacité théorique.
La prochaine étape c’est sa mort !
Seul ou en emportant d’autres composants ?
Je ne passe pas sous silence l’état des autres condensateurs chimiques présents sur ces cartes : capacité folklorique, résistance série déraisonnable, sans compter les condensateurs tout simplement HS…

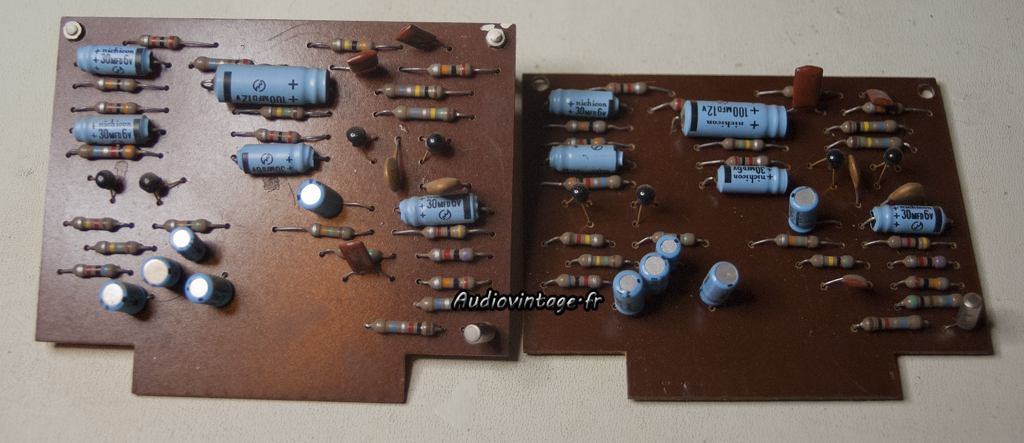

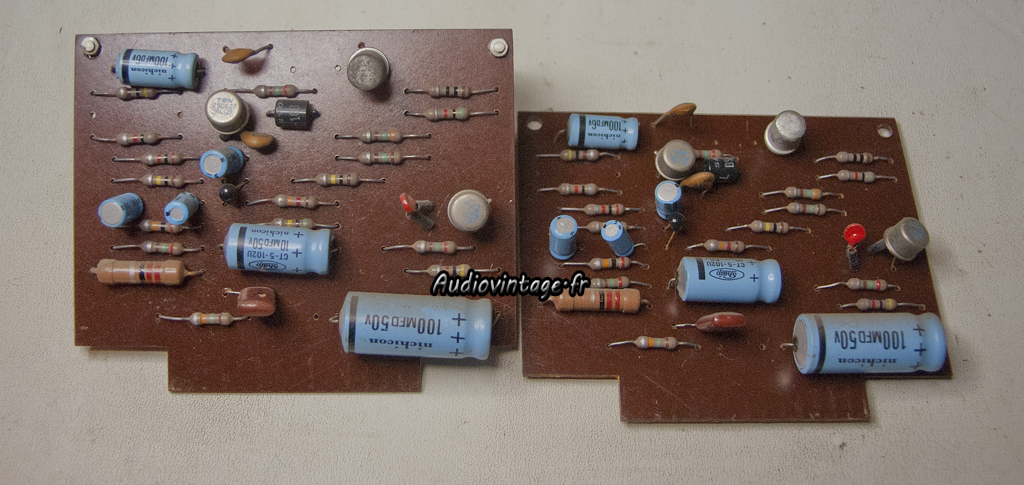

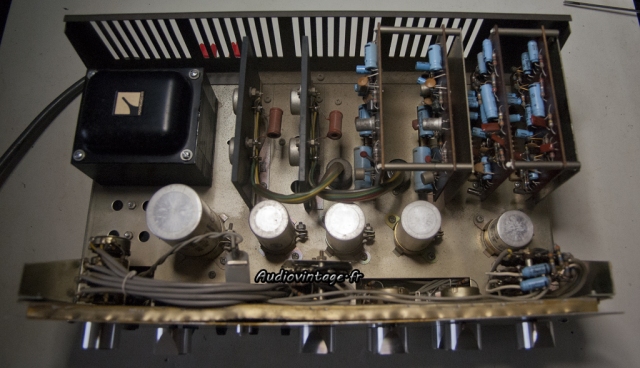

Remplacement terminé. Vous noterez le faible nombre de composants présents sur ces cartes..

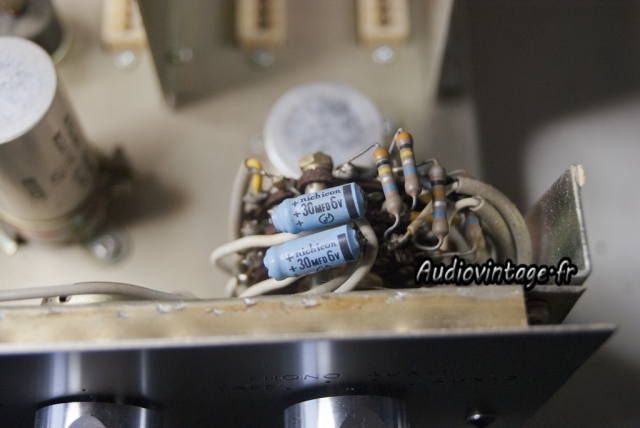

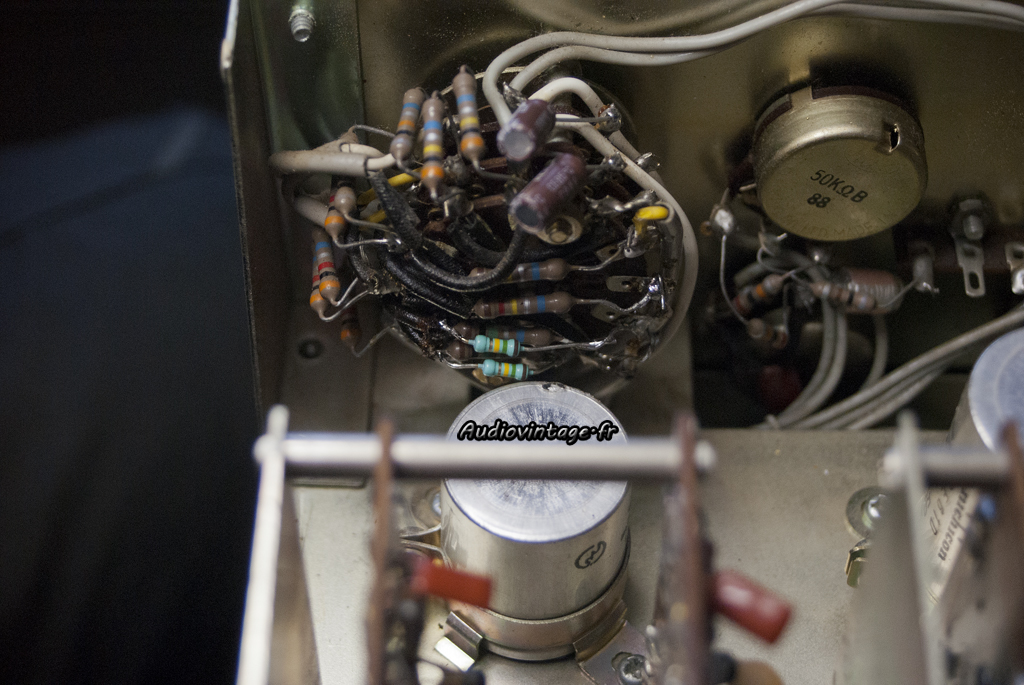

Il y en a aussi sur le sélecteur de source, même punition !

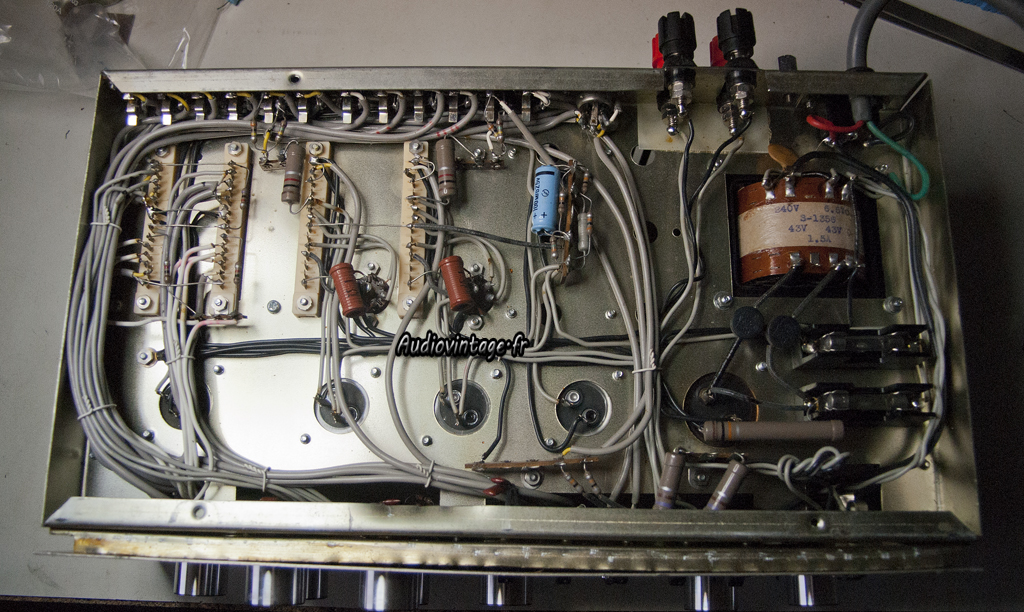

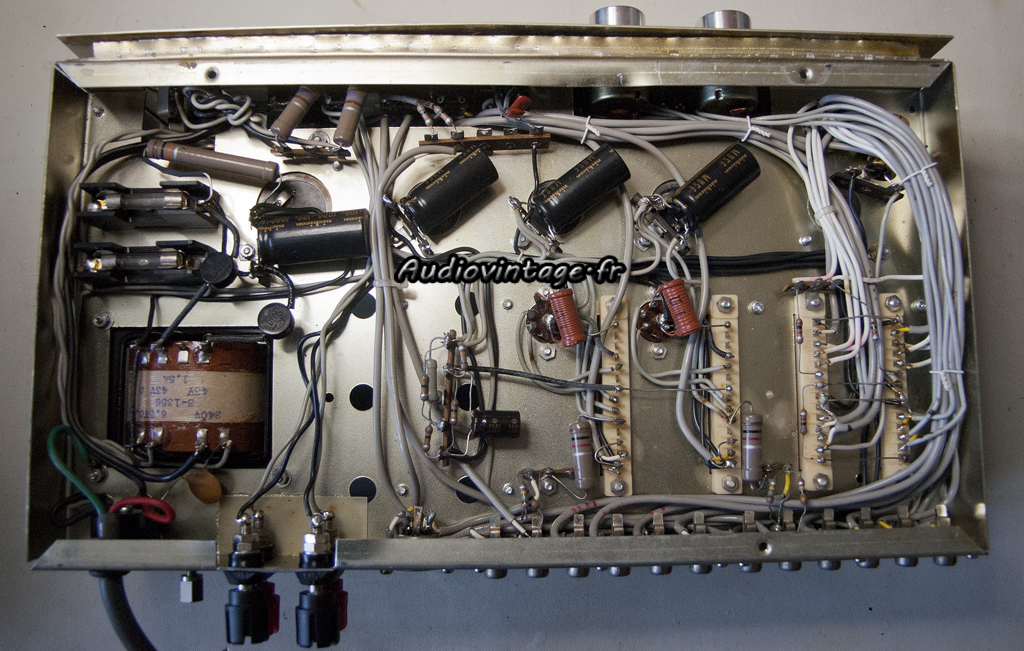

Dessous, c’est toujours aussi simple et bien réalisé.
Les condensateurs « canettes » ont mieux vieillis que les autres, mais dans l’ensemble la capacité à variée dans des proportions importante.
Hors de question d’enlever les originaux et laisser des trous disgracieux dans le châssis, d’autant plus qu’il y a de place dessous !
Les nouveaux condensateurs sont donc montés sur des barrettes (terminal strips) elles mêmes fixées au châssis par les vis qui tiennent les condensateurs originaux : pas de trou dans le châssis, pas de fil raccourci.

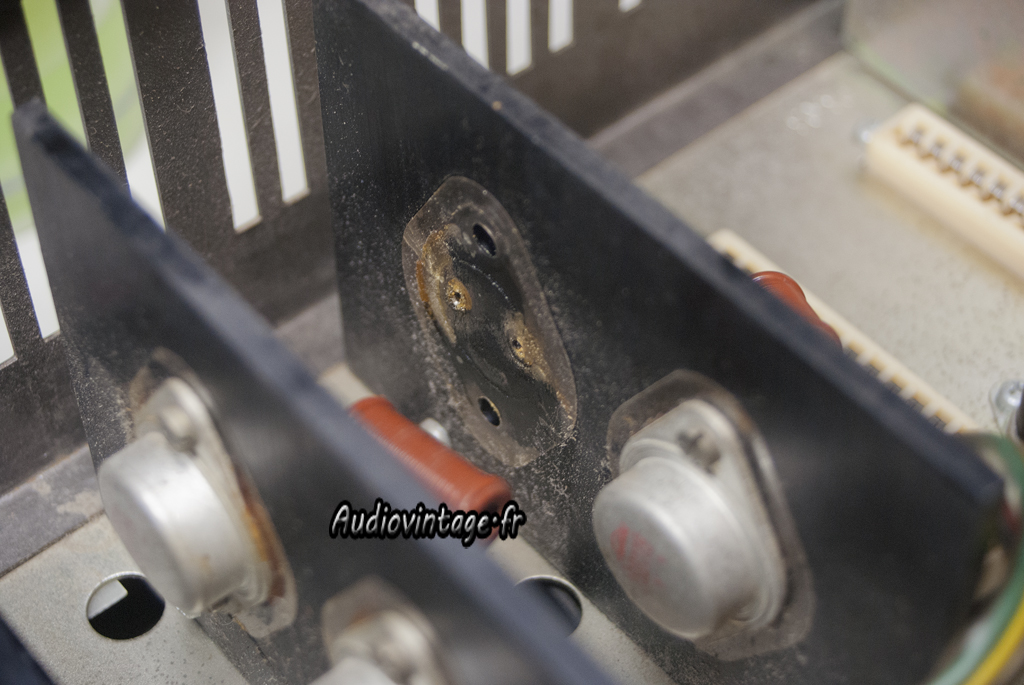

Transistors de puissance qui nécessiteraient de la graisse thermique…

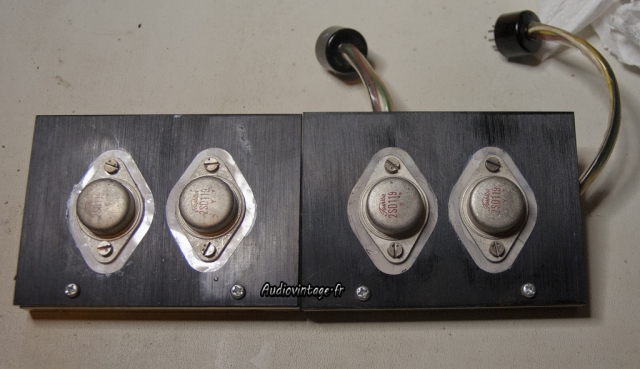

Démontage des radiateurs supportant les transistors, à noter les connecteurs octales « tubes ».
Les cartes et radiateurs sont remontés.
On retourne dessous pour observer une particularité sur les entrées.

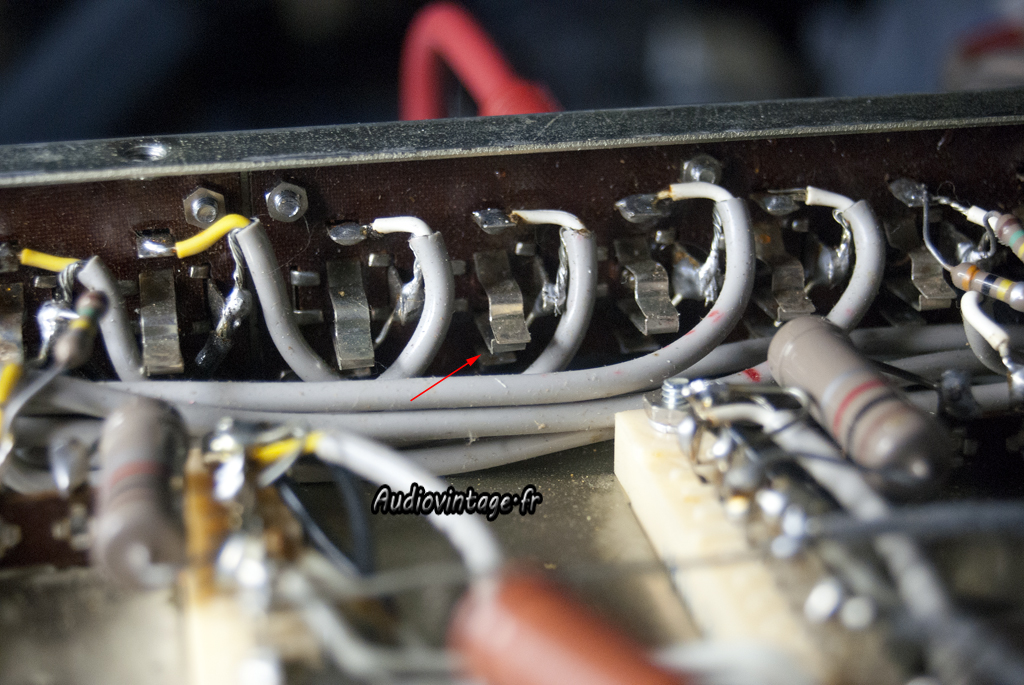

Par un effet « ressort » de languettes en métal, les entrées non utilisées sont court-circuitées.
Pas bête, mais l’utilisation de câble de modulation trop lourds ou « tordus » est à proscrire, car la languette en métal peut alors faire contact et court-circuiter l’entrée utilisée, avec à la clef une perte de son.
La remise en route s’effectue sans souci, à part un mauvais contact au niveau de l’ampoule en façade qui a été changée dans la foulée.
En effet, l’entrée Aux2 à un niveau trop faible, l’entrée Tape est aussi sensible que l’entrée Phono, tout ceci est « normal », et indiqué dans les rares documents et informations trouvées sur le web.
J’ai modifié cette entrée Aux2 pour avoir le même niveau que l’entrée Aux1. Cette modification est tout à fait réversible bien évidemment (ajout de deux résistances).

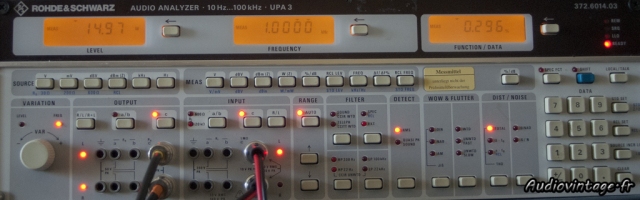

Passons à la validation sur le banc UPA3 Rohde & Schwarz (à vos souhaits !)

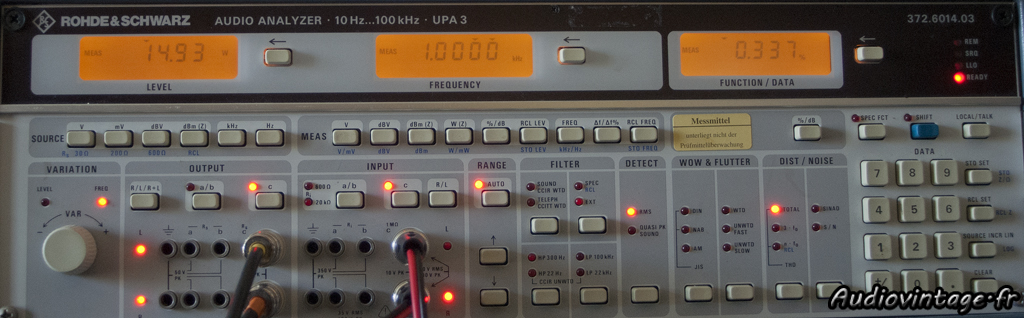

Environ 15 watts par canal sous 8 ohms, à 1Khz, les deux canaux en charge, avec une DHT d’environ 0.3%.
C’est fini !
