J’ai une petite faiblesse pour les tous premiers blocs Marantz à transistors, que ce soit le model 15 ou le model 16 dont il est question ici. Un exemplaire en 2x80w (il existe également en version 2x100w).

Le Model 16, comme le Model 15, est constitué de deux blocs de puissance distincts, fixés l’un à l’autre. L’alimentation d’un bloc est connectée à l’autre et ce second demi-Model 16 est lui-même connecté au secteur. Il n’y a pas de switch on/off.

Il fonctionne, les deux blocs sont configurés en 117v (et seront passés en 234v).
Les transistors de puissances ne sont plus d’origine (mais corrects) et tous les condensateurs chimiques ont été remplacés (pas terribles).

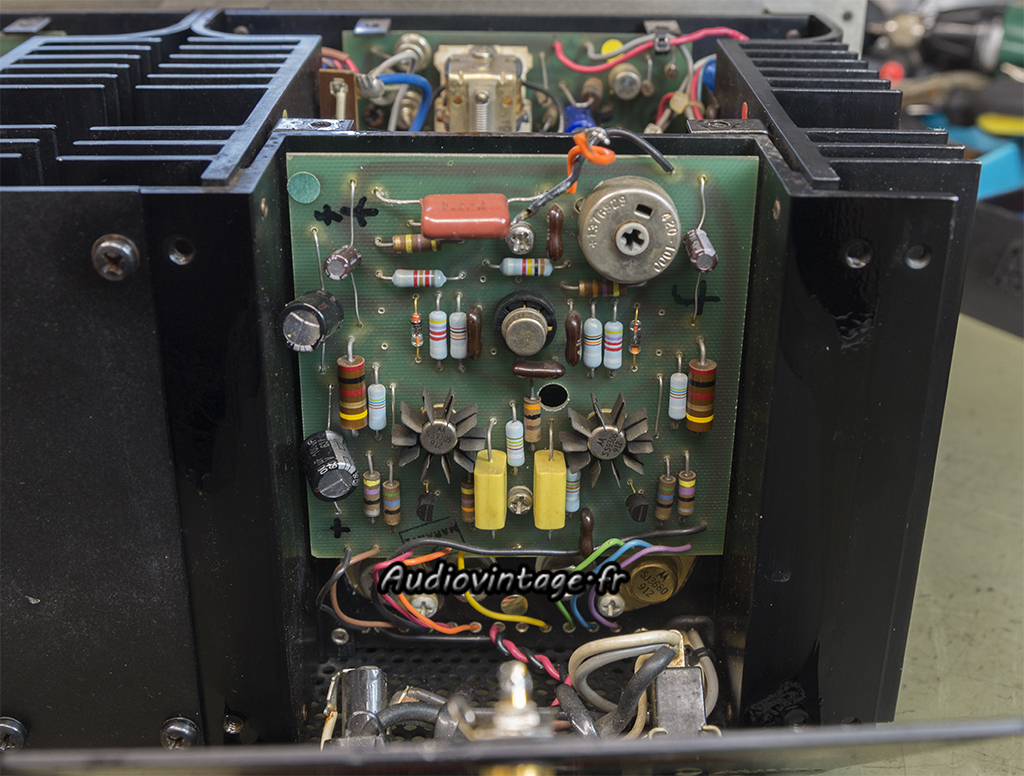

A l’arrière, on retrouve donc des condensateurs chimiques très mal choisis.

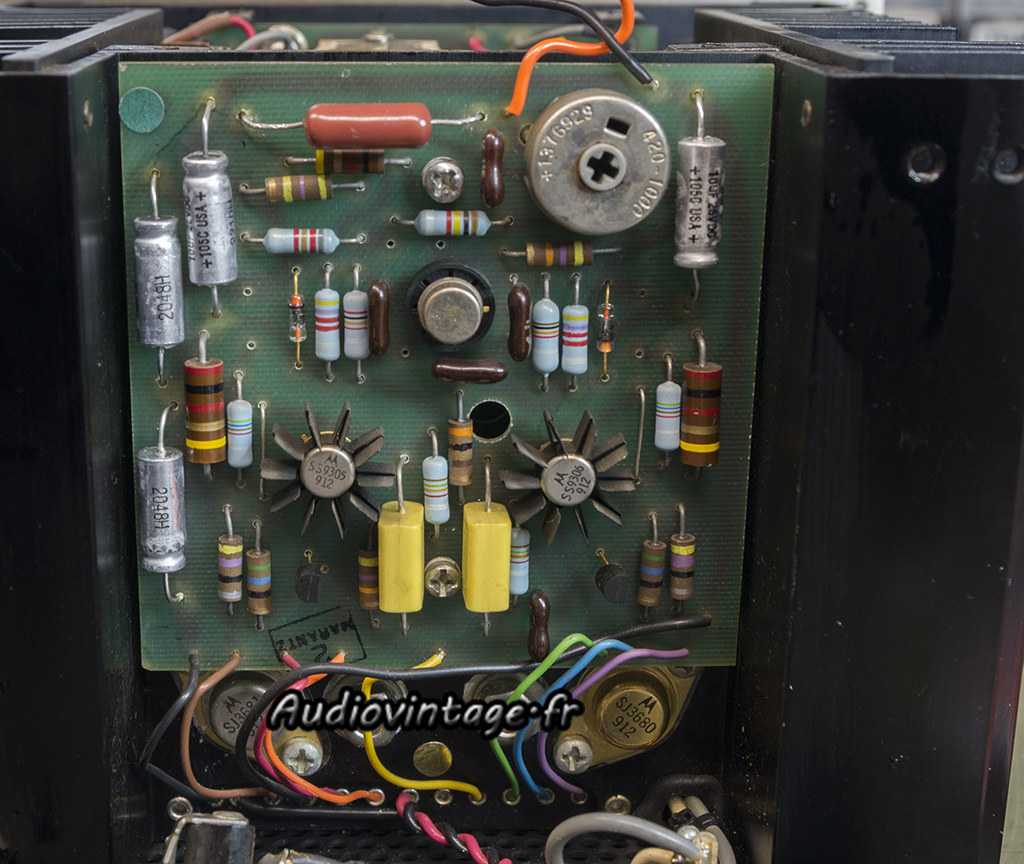

Remplacés par d’excellents Sprague.
Le second bloc reçoit des soins identiques.

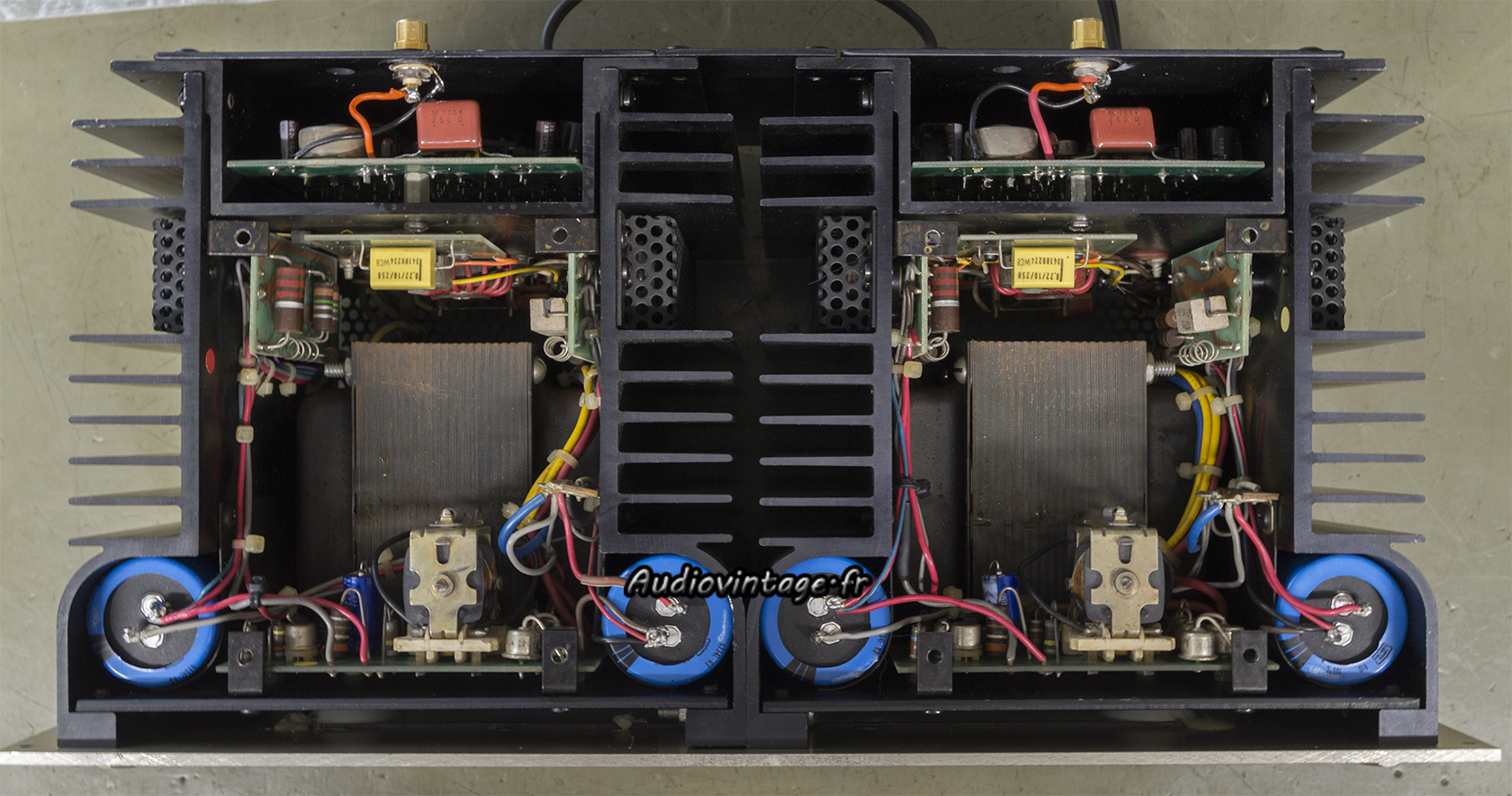

Les 4 condensateurs de filtrages originaux étaient à vis. L’intervenant précédent a coupé les cosses et a soudé les fils sur des condensateurs pas vraiment idéaux.

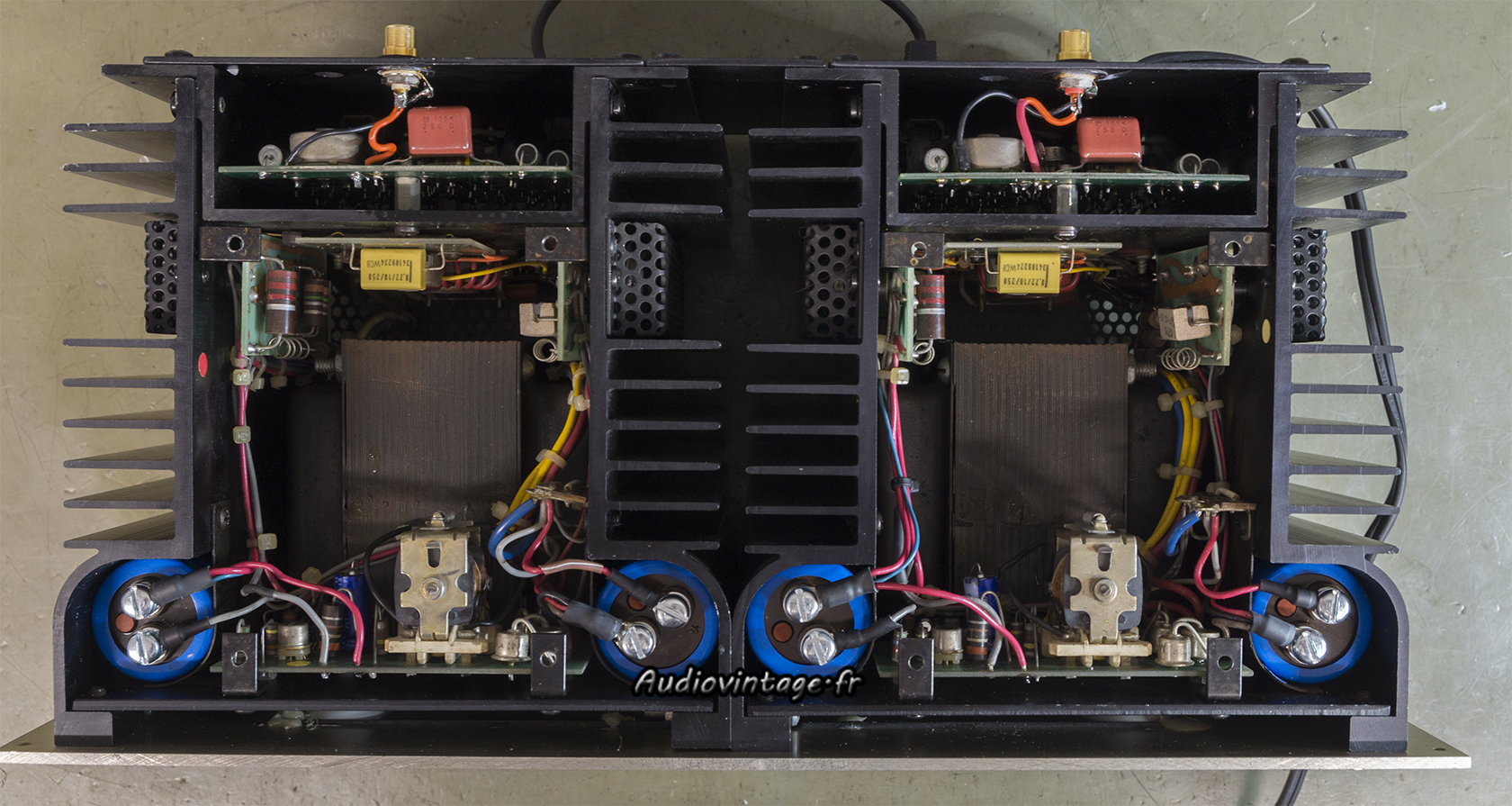

J’ai donc remis des cosses et installés de beaux condensateurs à vis Mallory.
Sur la photo, les circuits des relais n’avaient été encore revus. Ici aussi des condensateurs chimiques neufs de qualité ont pris place.
Les réglages sont effectués. Terminé.

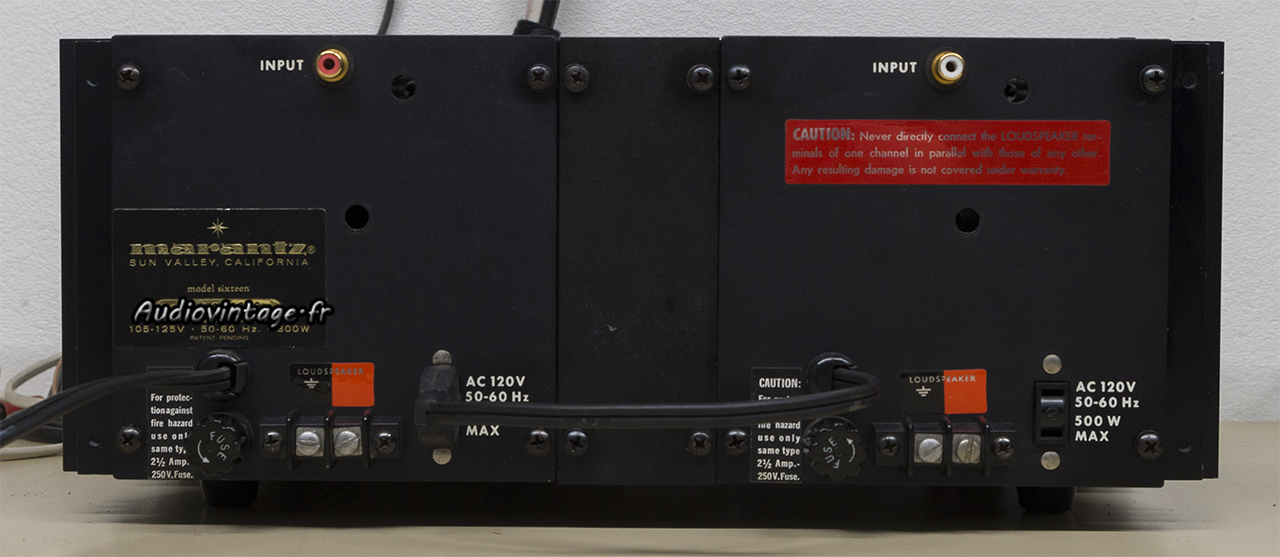

Connectique.

Les mesures :

Distorsion à 2x1w sous 8 ohms.

Distorsion à 2x80w sous 8 ohms.

Réponse en fréquence à 2x1w sous 8 ohms.

Rapport signal bruit à 2x1w sous 8 ohms.

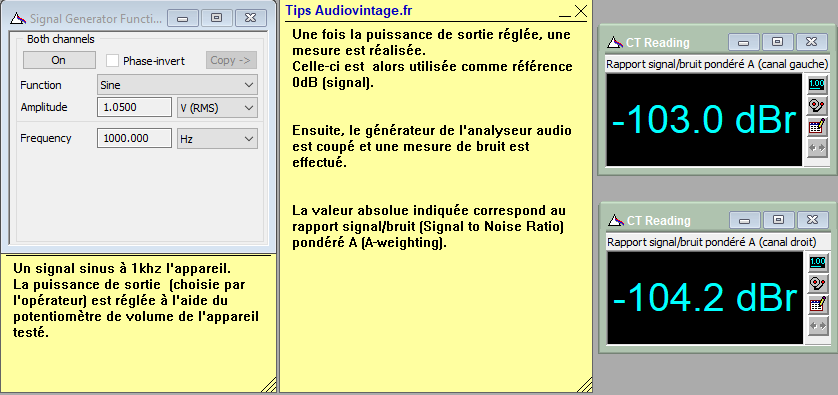

Rapport signal bruit à 2x80w sous 8 ohms.

Les mesures à l’oscilloscope :

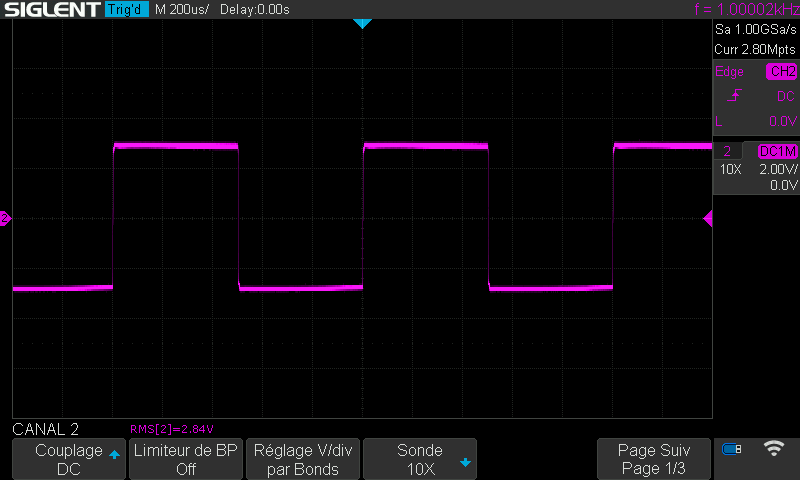

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
