Scott A 436

Scott A 436 : un look indémodable.

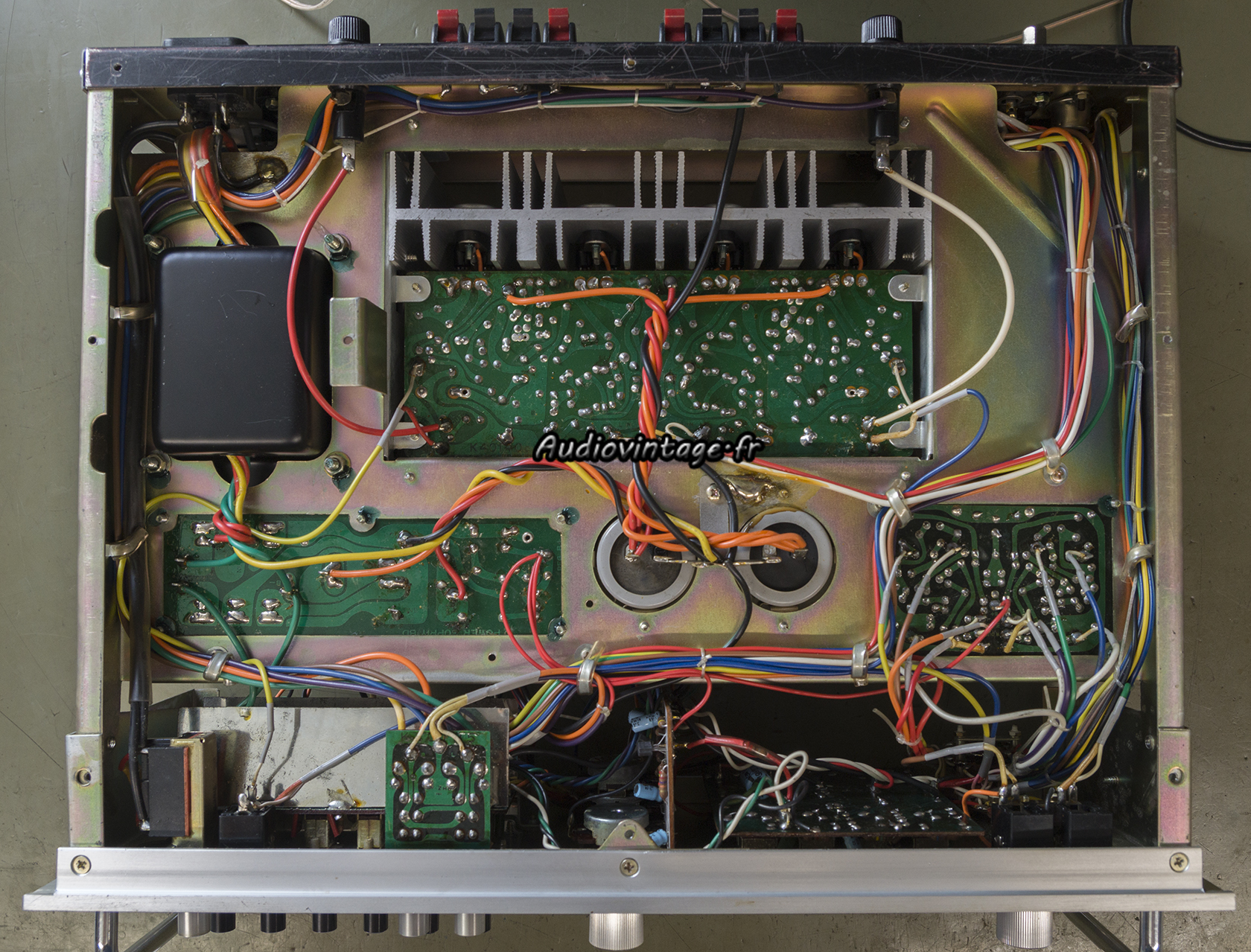

Le A 436 est probablement l’un des amplificateurs à transistors les plus connus de la marque Scott. L’exemplaire présenté ici va avoir droit à une révision quasi complète et à la correction d’un petit souci de conception.

Scott A 436 : à son arrivée.
Scott A 436 : à son arrivée.
Il est fonctionnel, quelques commandes encrassées se font entendre, dans l’ensemble il est en bel état.

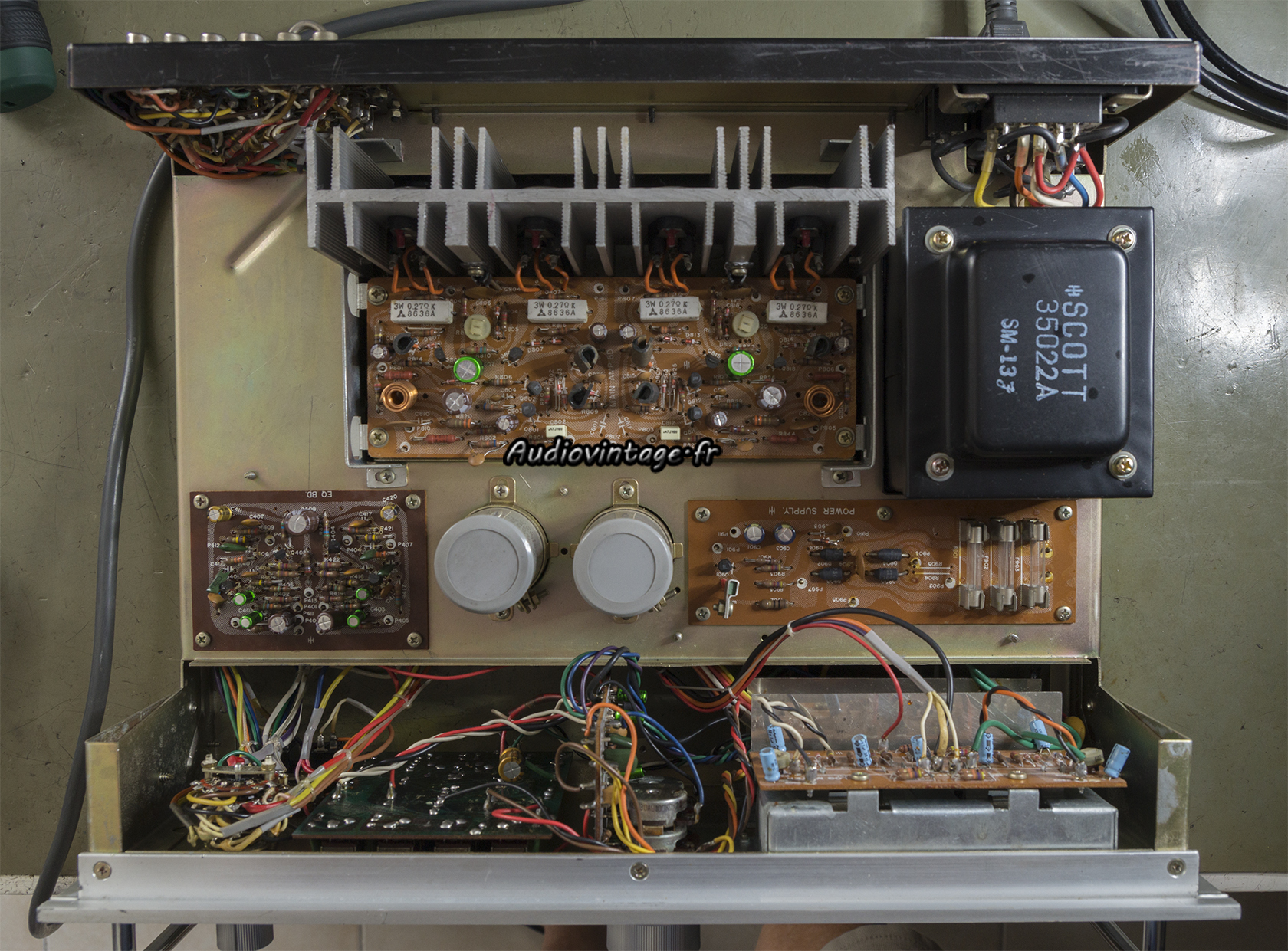

Scott A 436 : alimentation à revoir.
Le circuit d’alimentation.

Scott A 436 : alimentation revue.
Reçoit deux condensateurs chimiques neufs. Les grosses capas de filtrage originales sont bonnes à la mesure et restent en place.

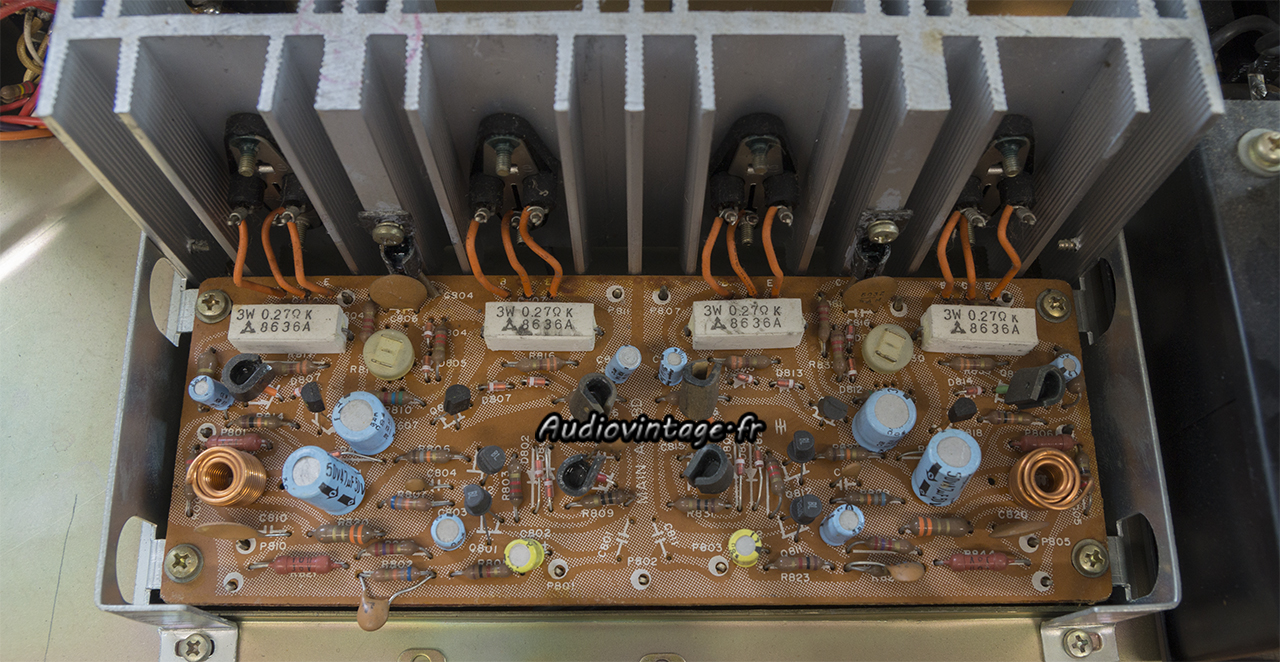

Scott A 436 : circuit driver à revoir.
Le circuit driver.

Scott A 436 : graisse fraiche, micas neufs.
Les transistors de puissances sont retirés, testés, les pattes désoxydées, puis remontés sur des micas d’isolation neufs et de la graisse fraiche.

Scott A 436 : circuit driver révisé.
Tous les condensateurs chimiques sont remplacés, quelques soudures sont refaites par sécurité.

Scott A 436 : étage phono à revoir.
L’étage phono.

Scott A 436 : étage phono révisé.
Condensateurs chimiques neufs.

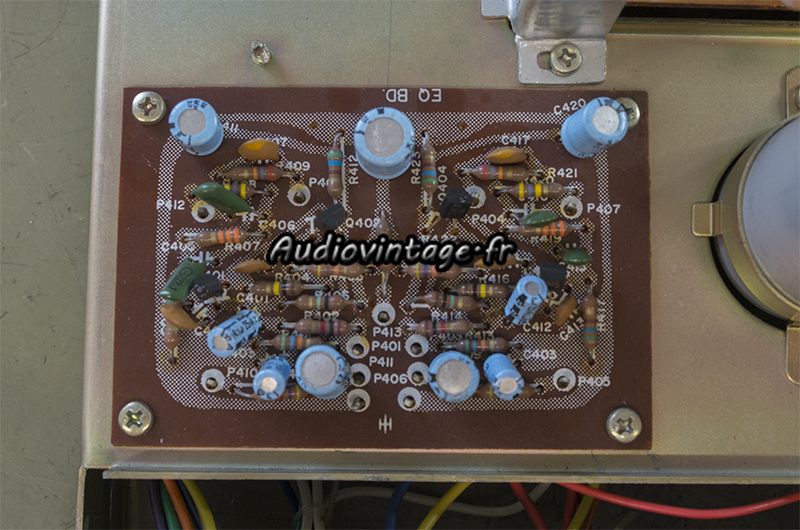

Scott A 436 : tonalité à revoir.
Circuit de tonalité.

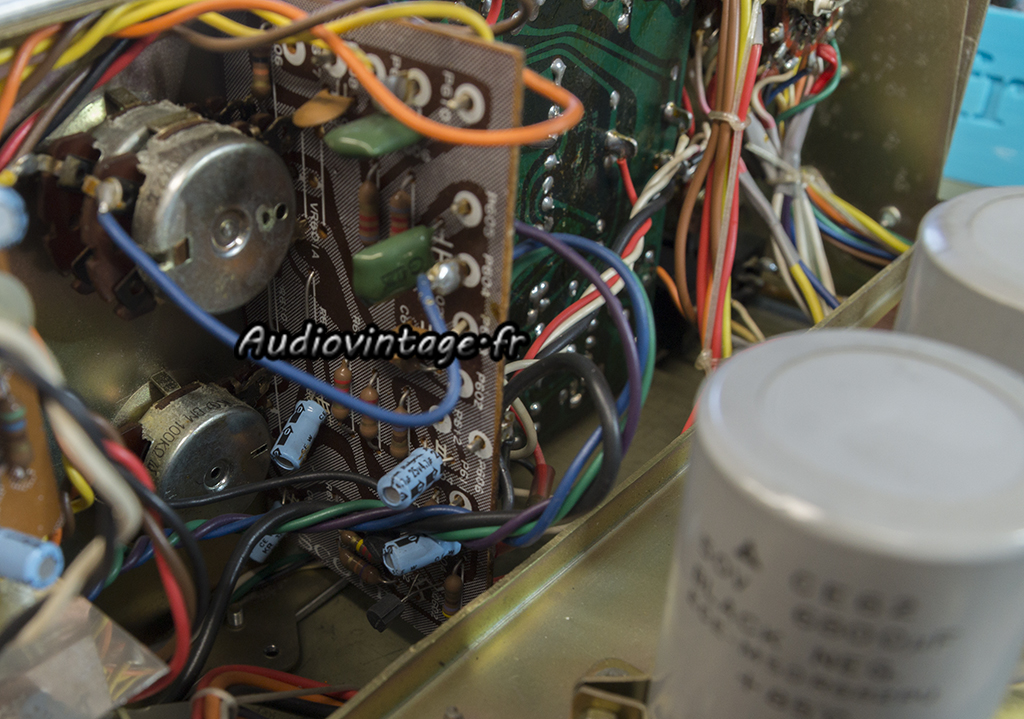

Scott A 436 : condensateurs chimiques neufs.
Condensateurs chimiques neufs.

Scott A 436 : terminé.
Les commandes sont nettoyées, les courants de repos ajustés, les offsets contrôlés.

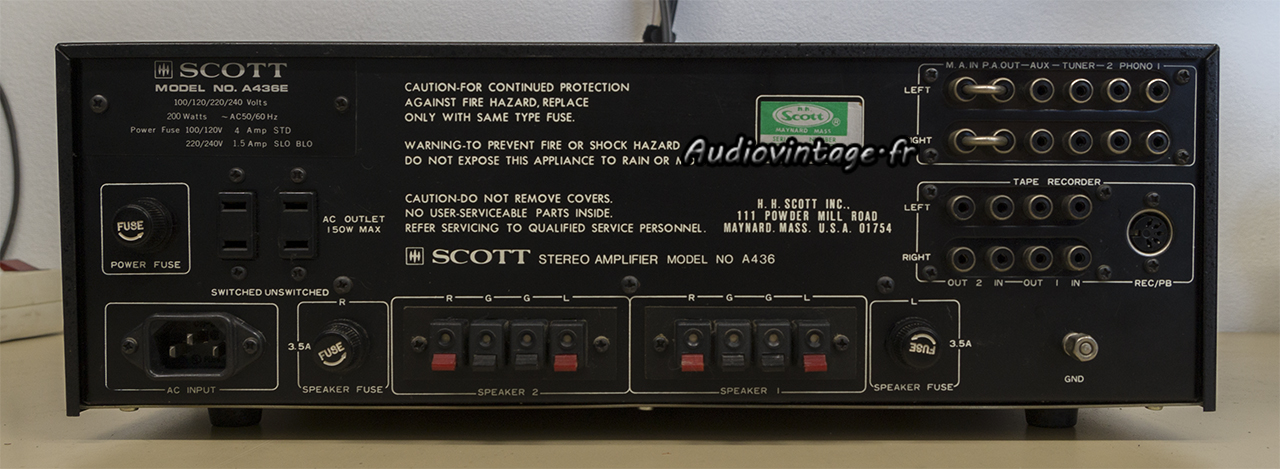

Scott A 436 : connectique.
Connectique.

Les mesures sur entrée Aux :

Scott A 436 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Scott A 436 : distorsion-a-2x42w-sous-8-ohms-entree-aux
Distorsion à 2x42w sous 8 ohms, entrée aux.

Scott A 436 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Scott A 436 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Scott A 436 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

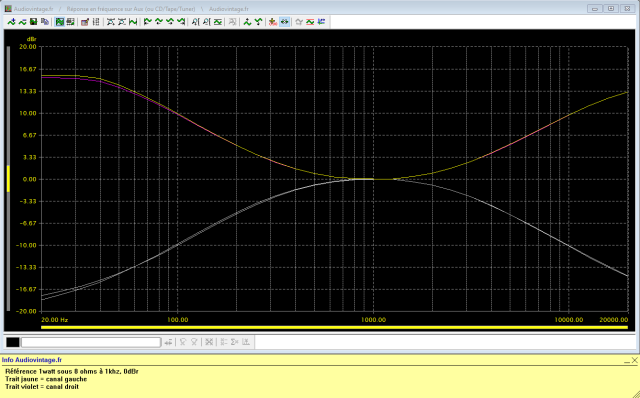

Scott A 436 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Scott A 436 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-avant-rajout-masse
Voici une mesure de rapport signal bruit franchement pas terrible. De nombreux A 436 souffrent de ce problème.

Scott A 436 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Après ajout d’un câble de masse supplémentaire sur l’étage de tonalité. Les mesures sont désormais correctes.

Scott A 436 : rapport-signal-bruit-a-2x42w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x42w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Scott A 436 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Scott A 436 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

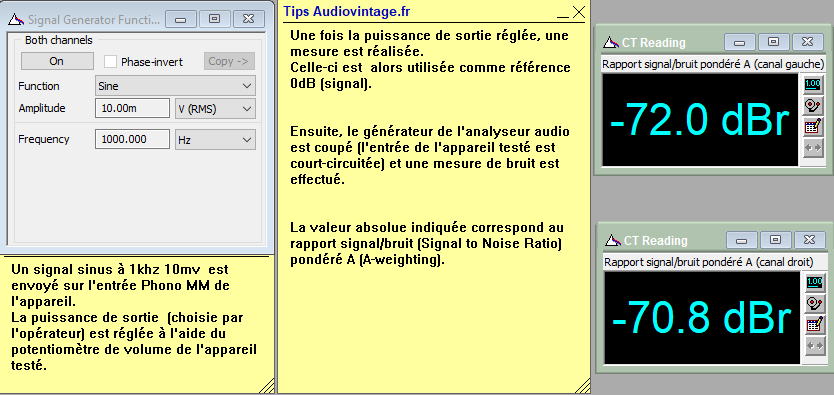

Scott A 436 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Scott A 436 : rapport-signal-bruit-a-2x42w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x42w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

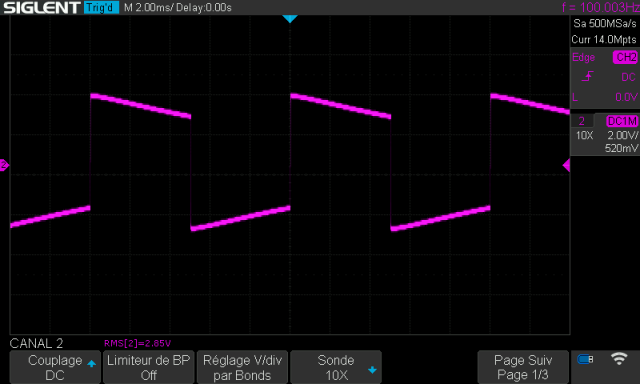

Scott A 436 : signal-carre-a-100hz
Scott A 436 : signal-carre-a-1khz

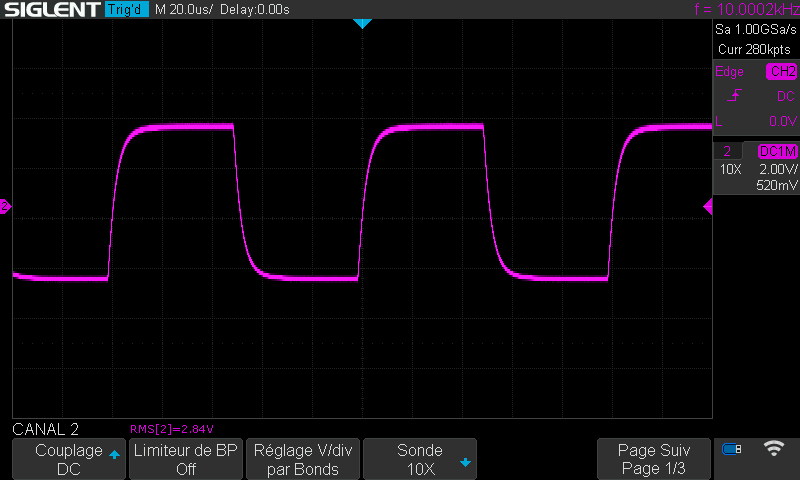

Scott A 436 : signal-carre-a-10khz

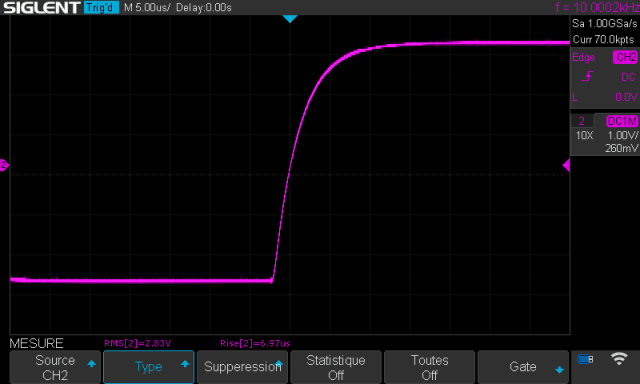

Scott A 436 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
