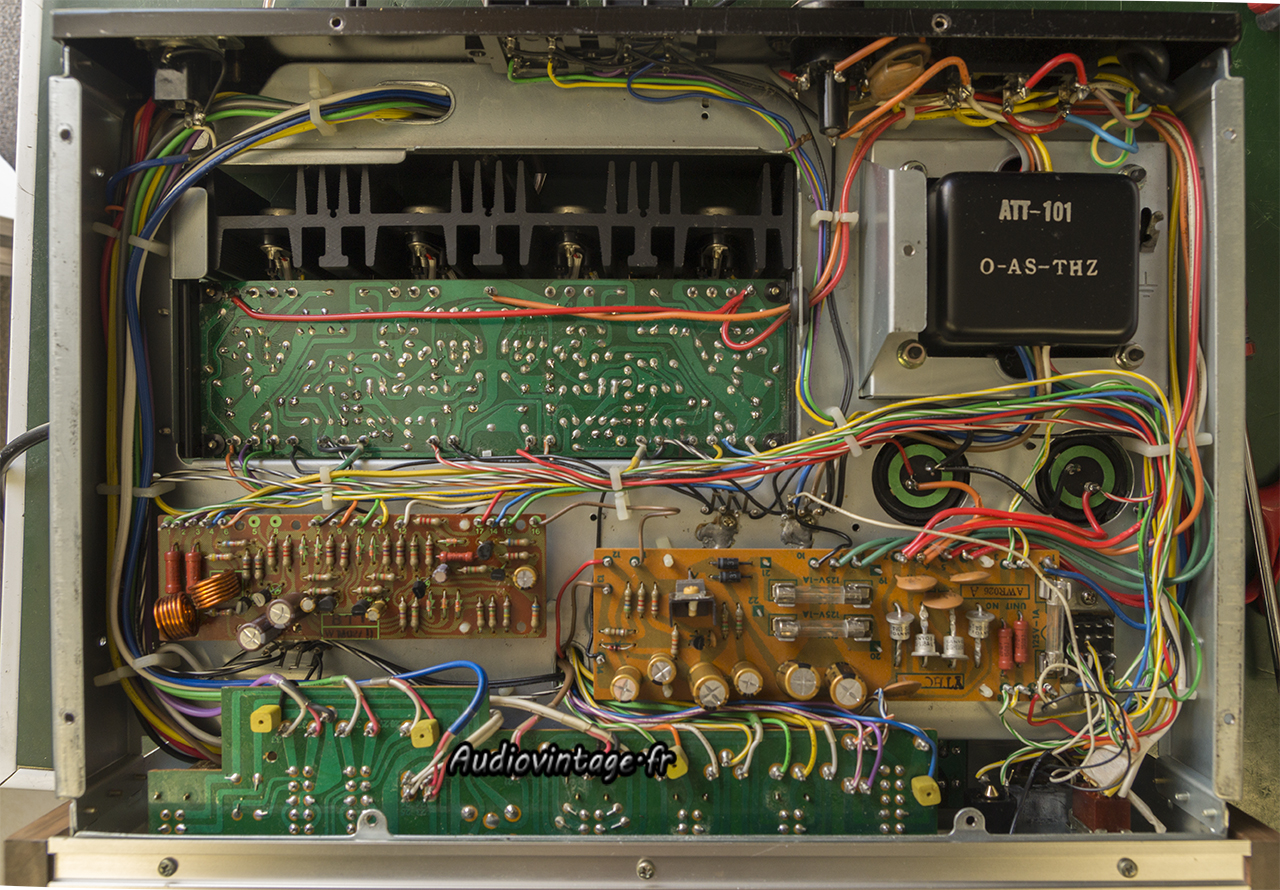

Réception d’un Pioneer SA-7100 avec quelques soucis ennuyeux…

Pioneer SA-7100
Pioneer SA-7100

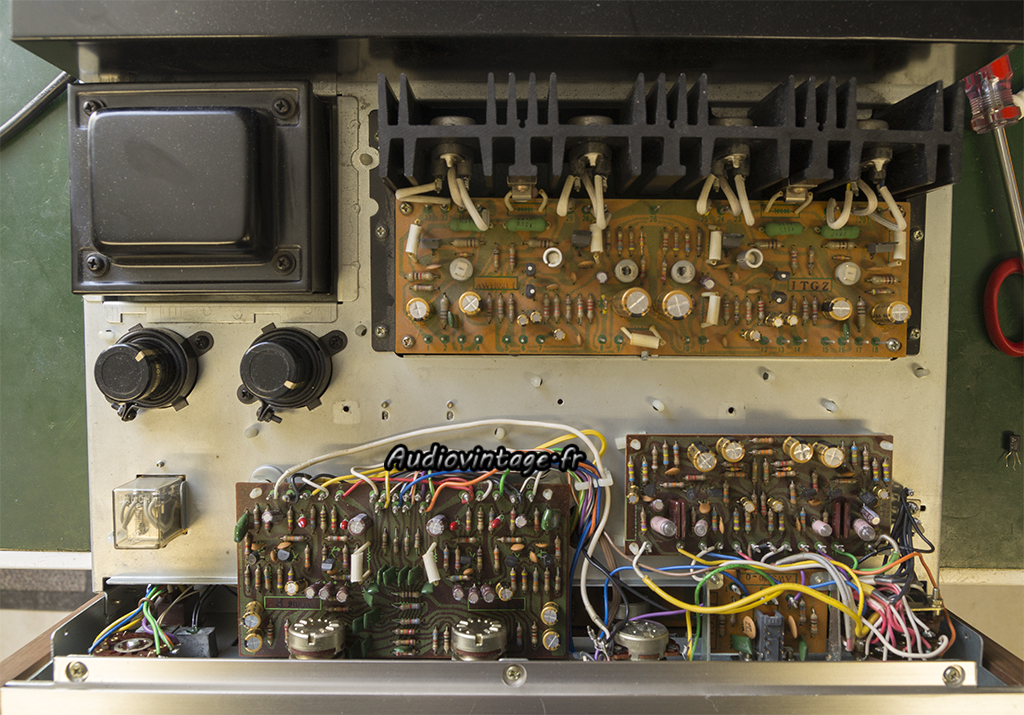

Il fonctionne mais il se met en sécurité aléatoirement et quand il fonctionne, il manque un canal en phono. Il a déjà subi une intervention consistant au remplacement de la presque totalité des condensateurs chimiques.
Les premières mesures montrent que la mise en sécurité n’est pas liée à un défaut sur l’ampli mais sur son circuit de protection en lui-même.

Pioneer SA-7100

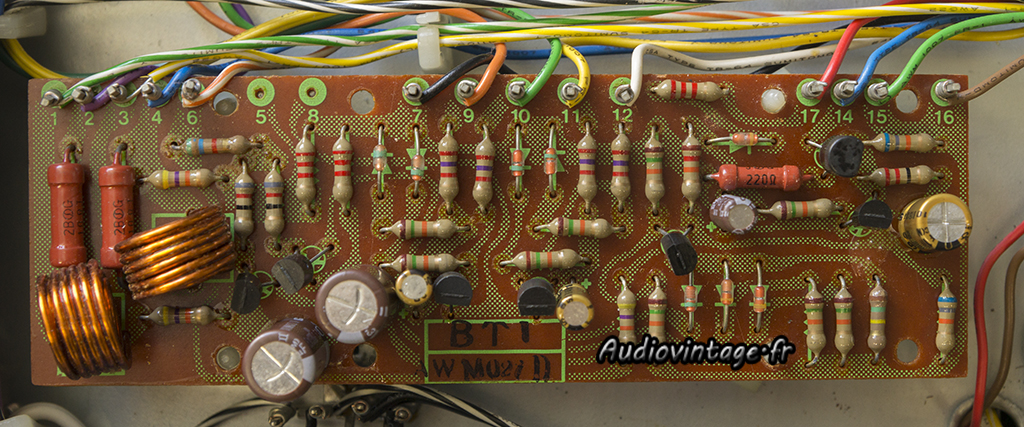

Le voici le circuit de protection.

Pioneer SA-7100
La panne était due au fonctionnement erratique d’un transistor, ils sont tous remplacés.

Pioneer SA-7100

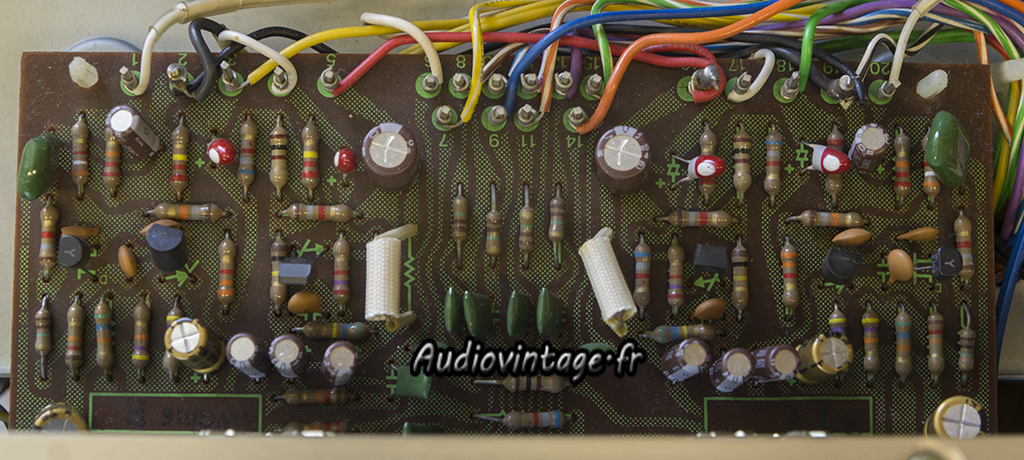

Le circuit phono en panne.

Pioneer SA-7100
Ici aussi, le souci est dû à la mort d’un transistor. Ils sont donc tous remplacés.

Pioneer SA-7100

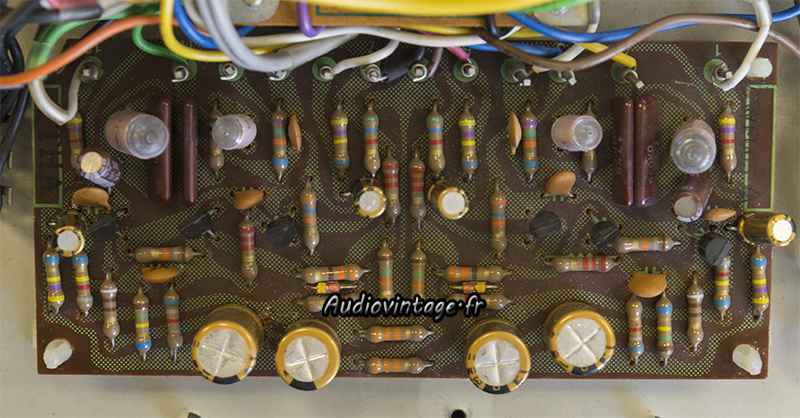

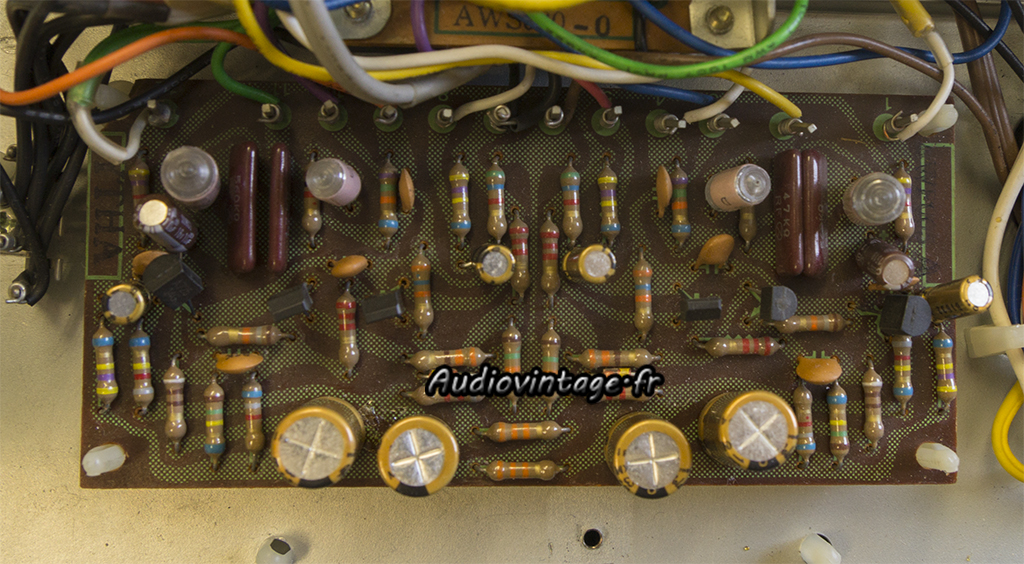

Le circuit de tonalité à son arrivée. Les tantales seront remplacés, tout comme les transistors par sécurité (désolé pas de photo).

Pioneer SA-7100

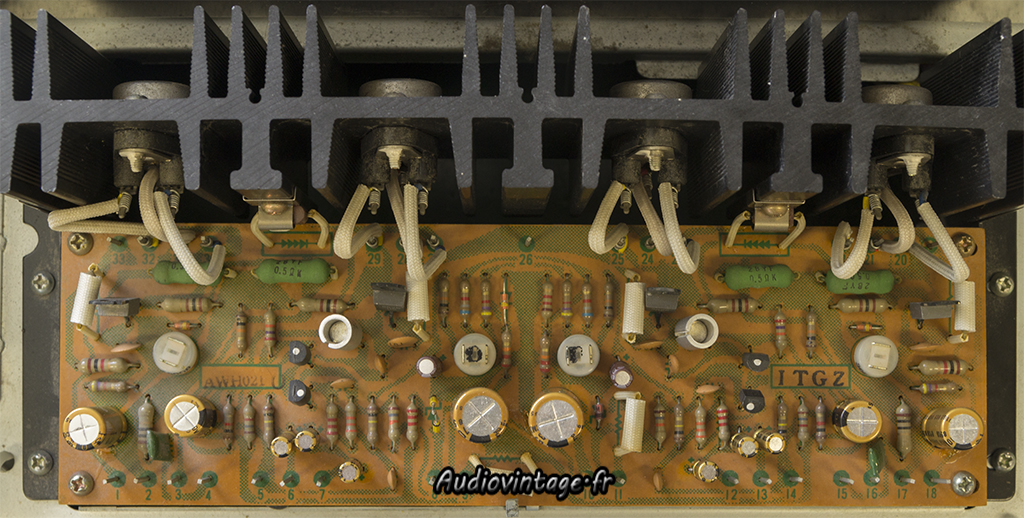

Le circuit d’amplification en lui-même. De nombreux transistors seront également remplacés ici par sécurité, une Zener avait été remplacés par un montage de deux Zener en série. Cela sera aussi revu. Pas de photo non plus, impossible de remettre la main dessus !

Pioneer SA-7100
Une fois réglé, l’appareil passe au banc.
Distorsion relevée à la puissance nominale sous 8 ohms, entrée aux.

Pioneer SA-7100
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Pioneer SA-7100
Rapport signal/bruit sous 8 ohms (10w à 1khz) entrée Aux. Pondération A.

Pioneer SA-7100
Distorsion relevée à 2×3 watts sous 8 ohms, entrée phono.

Pioneer SA-7100

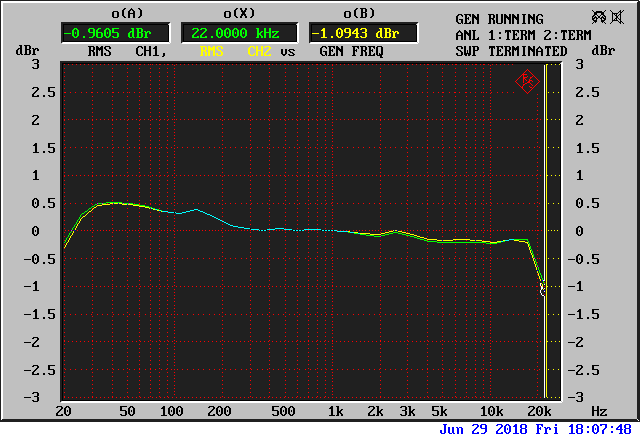

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Pioneer SA-7100

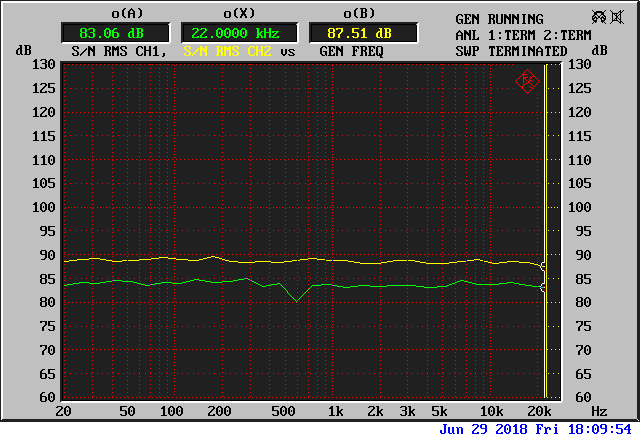

Rapport signal/bruit sous 8 ohms (10w à 1khz) entrée phono. Pondération A.

Pioneer SA-7100
Pioneer SA-7100
Pioneer SA-7100
Pioneer SA-7100

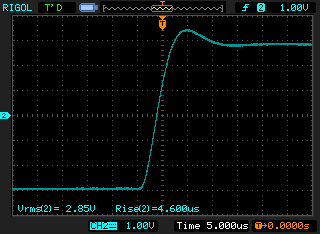

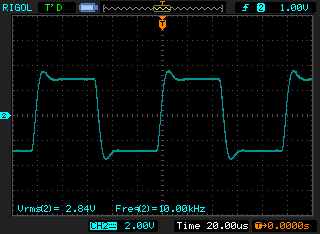

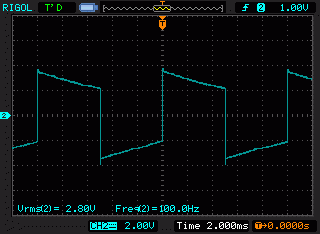

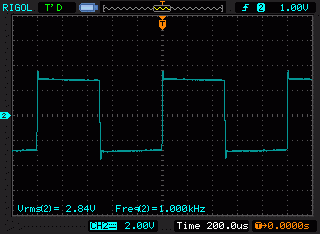

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Pioneer SA-7100

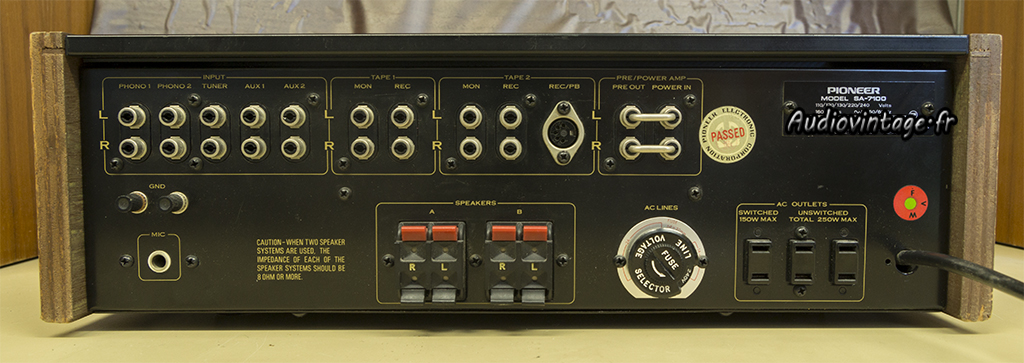

Connectique.
