Venu des Pays-bas, révision complète de ce Luxman L-31.

Luxman L-31 : à son arrivée.
Luxman L-31 : à son arrivée.

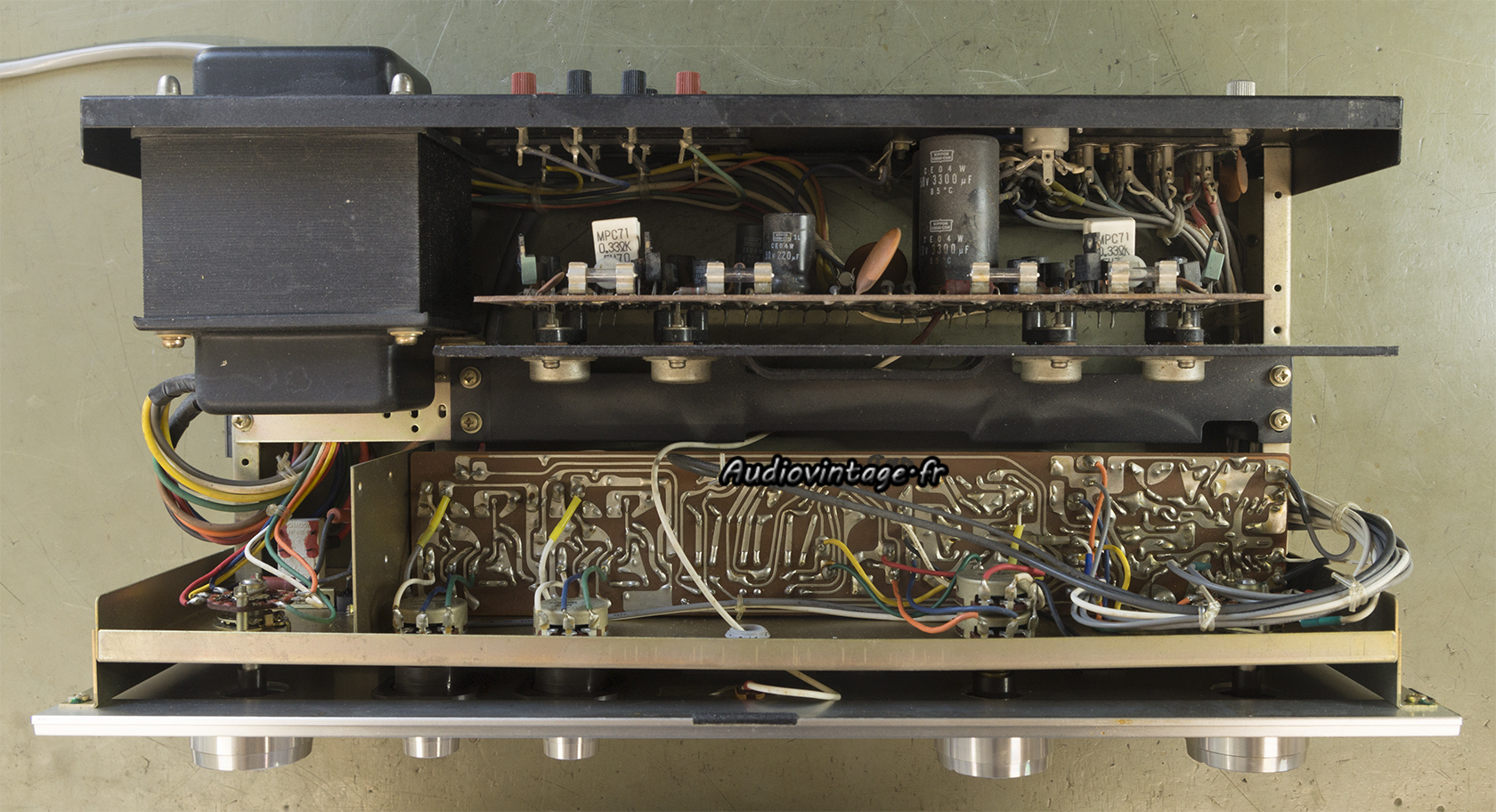

L’appareil fonctionne toujours. Quelques mauvais contacts dans les commandes et un « tape monitor » au touché mollasson et qui ne fonctionne plus correctement.

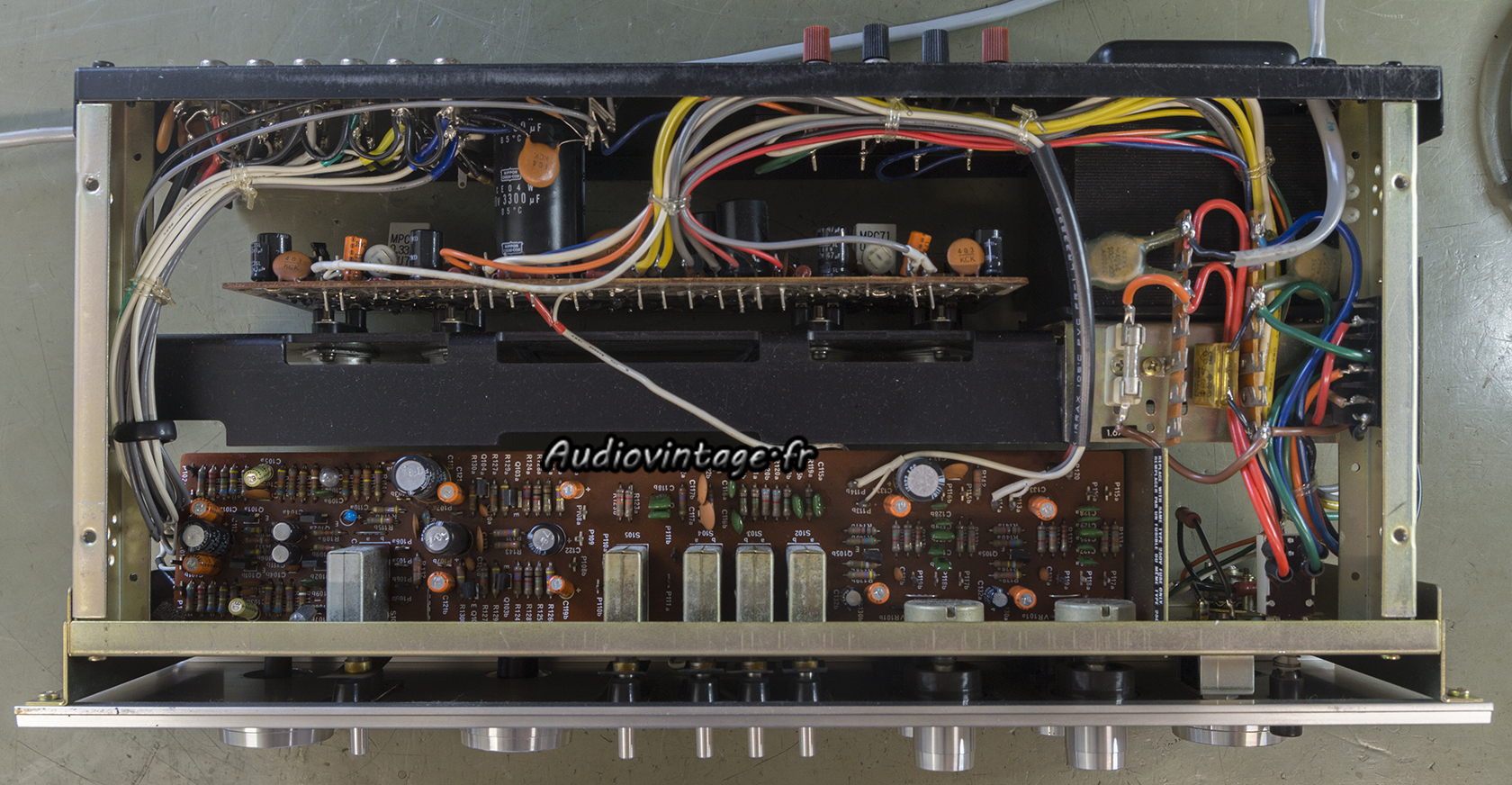

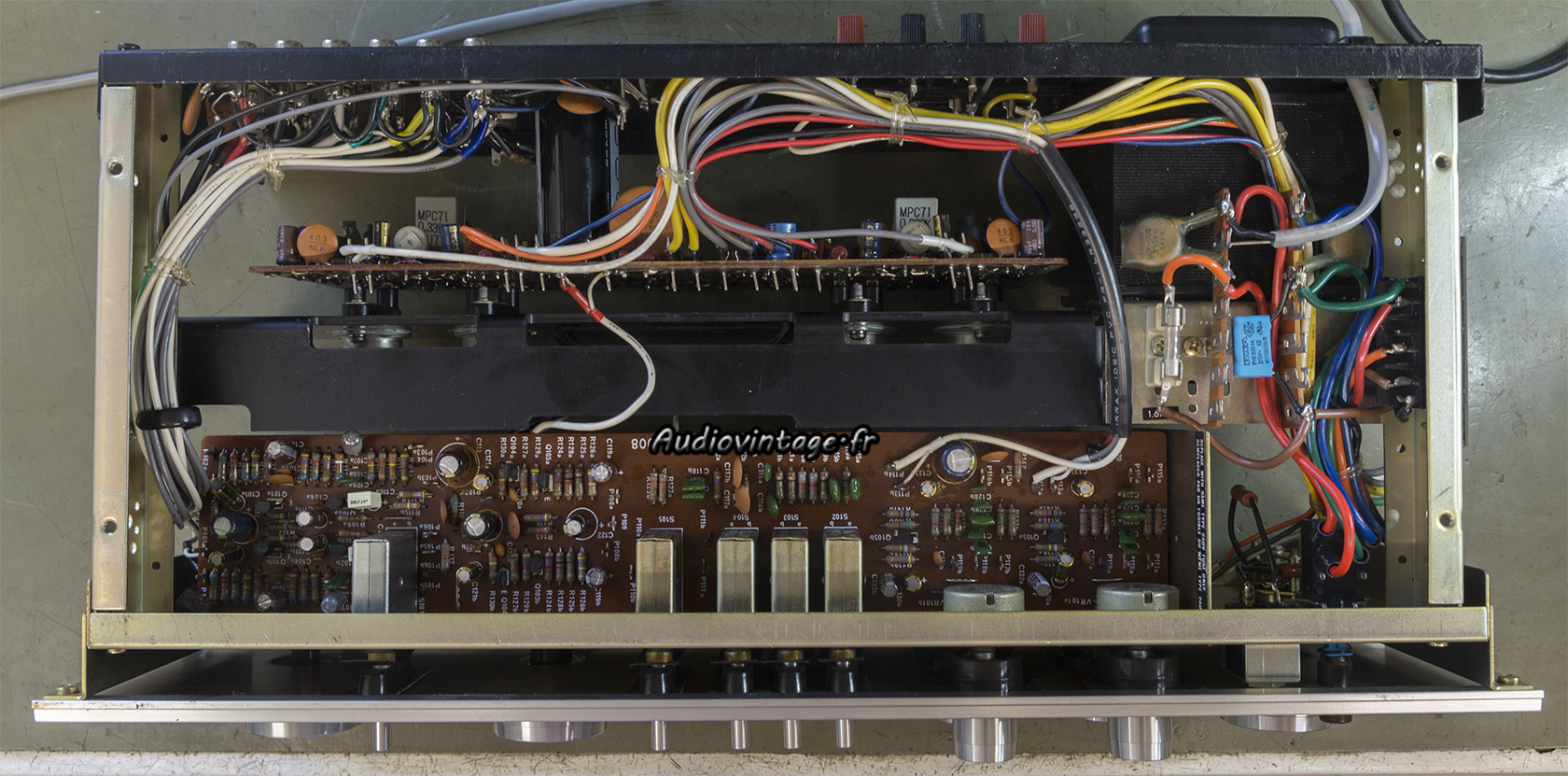

Luxman L-31 : circuit primaire à réviser.
Le circuit principal.

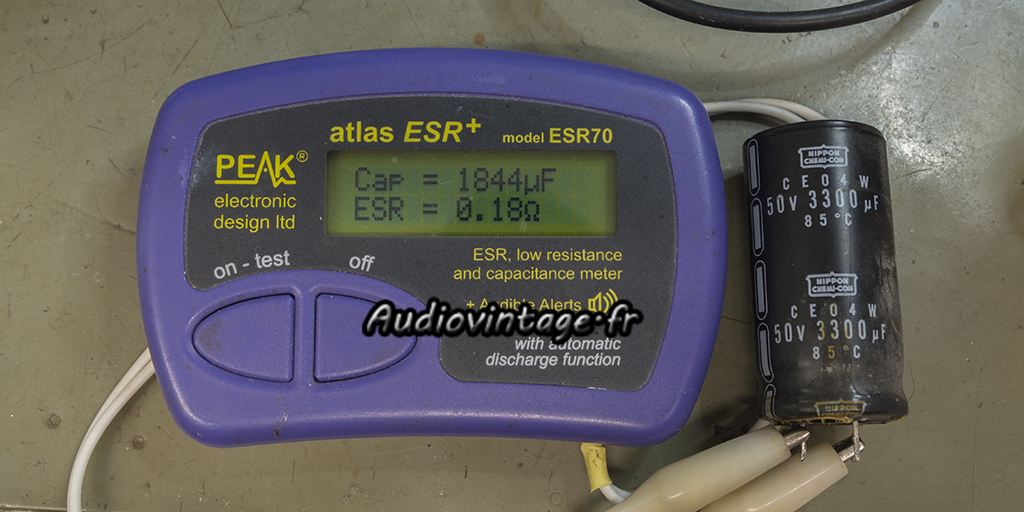

Luxman L-31 : condensateur usé..
Les condensateurs de filtrage d’alimentation sont très fatigués, leur remplacement est obligatoire.

Luxman L-31 : circuit primaire révisé.

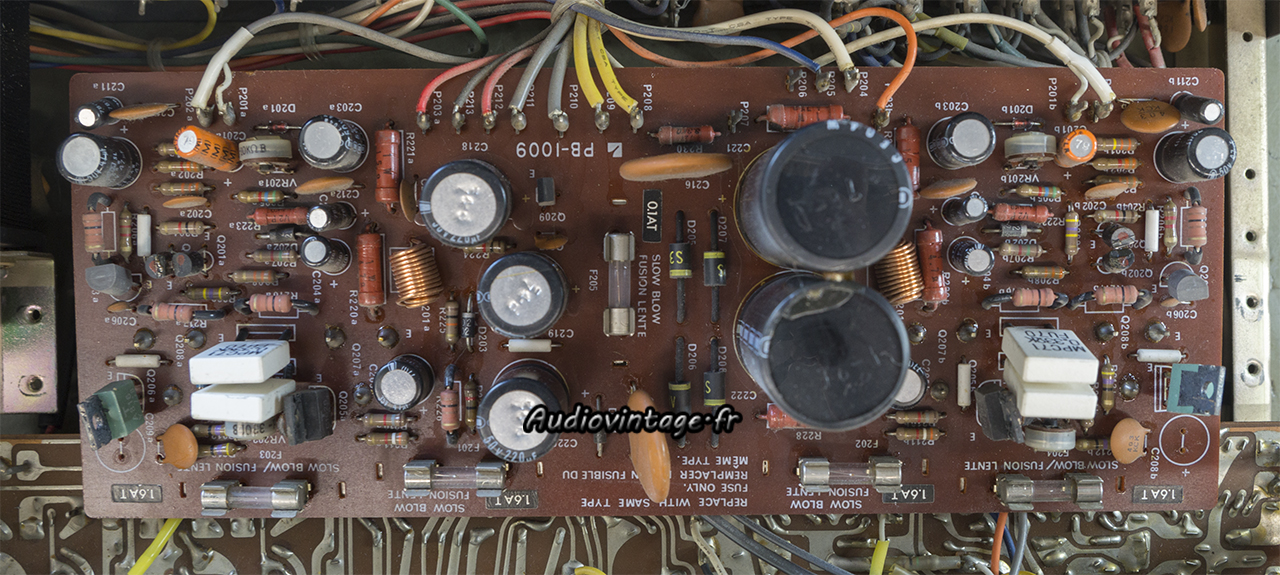

Chimiques neufs, tout comme certains transistors problématiques avec l’âge.

Luxman L-31 : micas neufs et graisse fraiche.

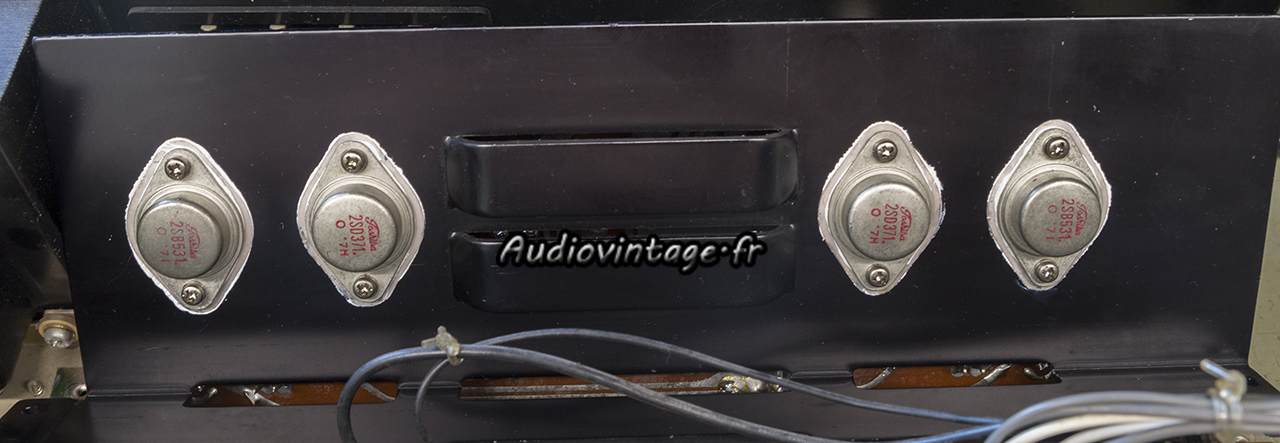

Les transistors de puissances sont nettoyés, testés, puis remontés sur des micas neufs et de la graisse fraiche.

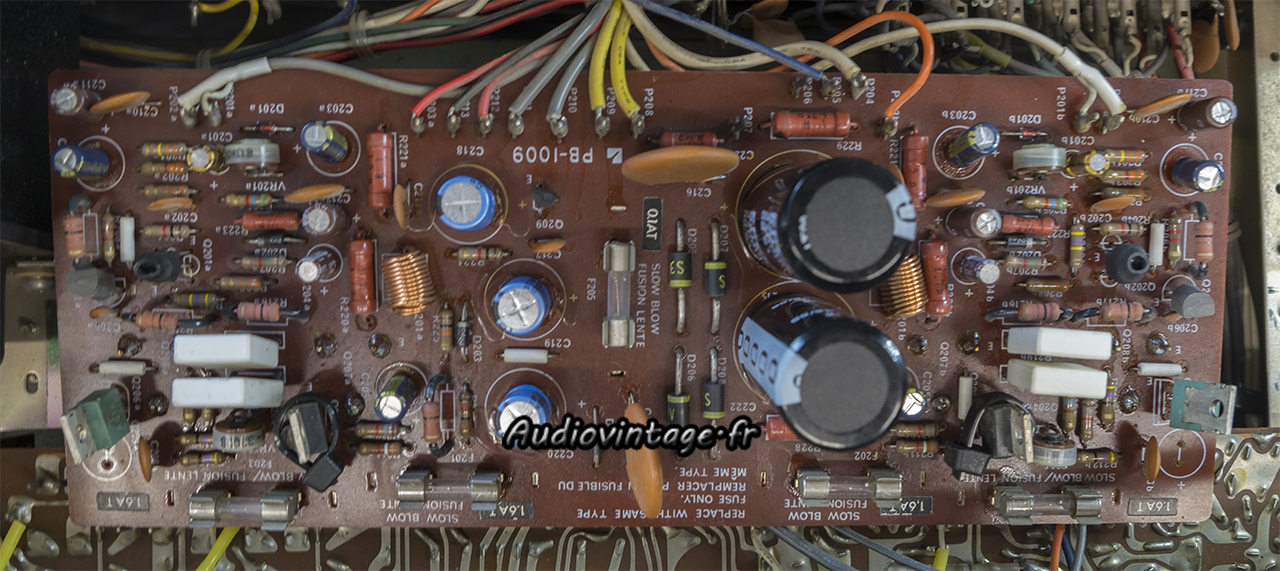

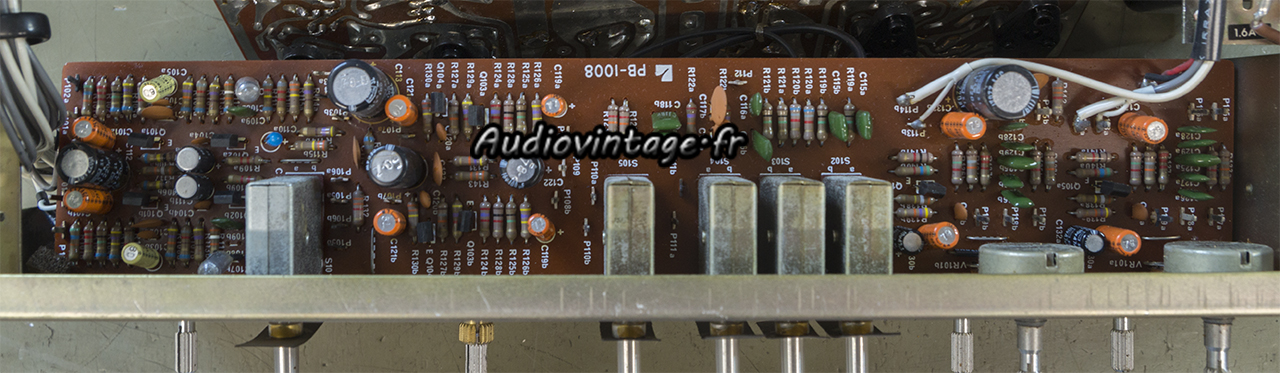

Luxman L-31 : circuit secondaire à réviser.

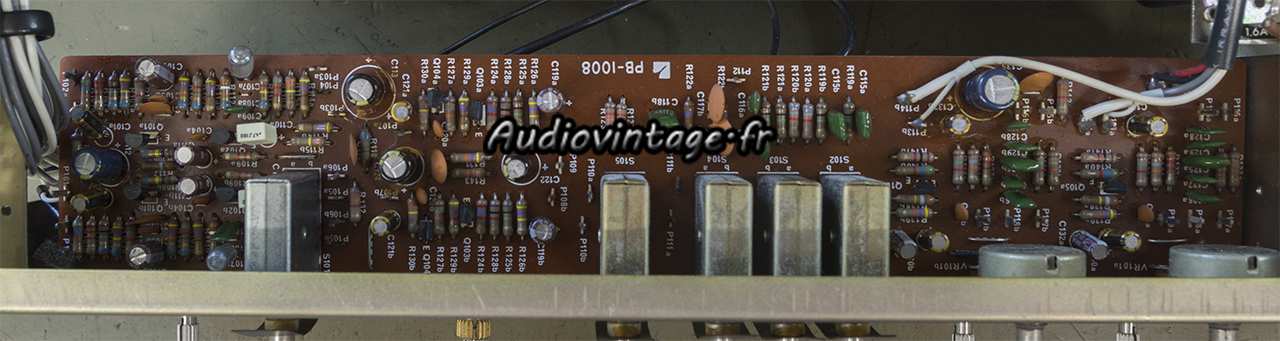

Le circuit secondaire.

Luxman L-31 : desserti mais réparable.

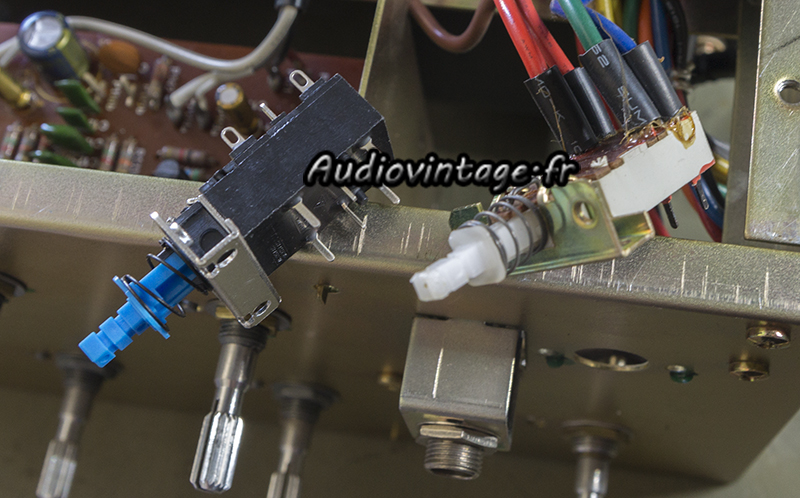

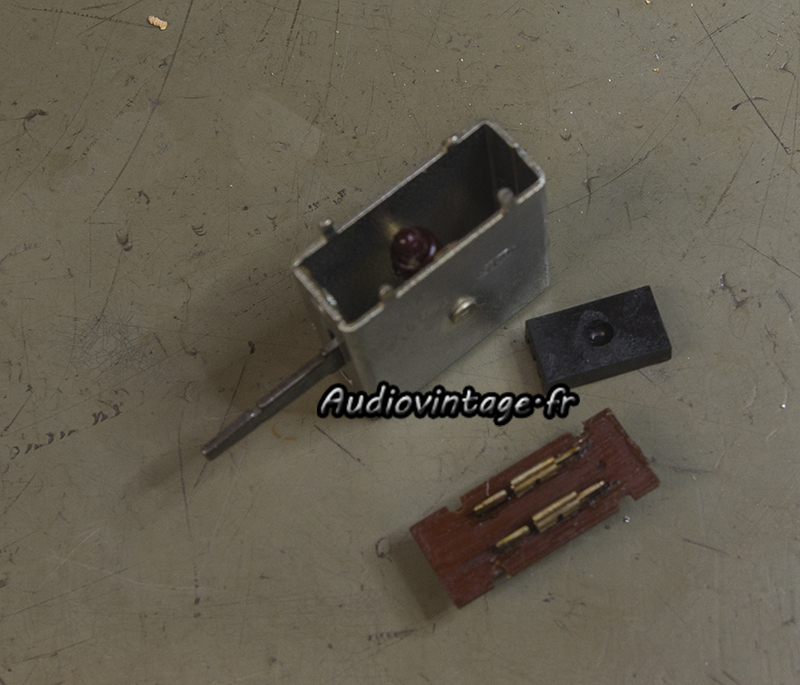

J’avais prévu une commande « tape monitor » de remplacement, mais le souci sur la commande d’origine (à gauche) est bien visible. Elle s’est dessertie.

Luxman L-31 : nettoyage puis remontage.
Pas de casse, nettoyage, remontage et elle sera comme neuve ou presque.

Luxman L-31 : circuit secondaire révisé.
Tous les condensateurs chimiques et les transistors sont remplacés. La commande « tape monitor » retrouve également sa place.

Luxman L-31 : switch on/off à remplacer.

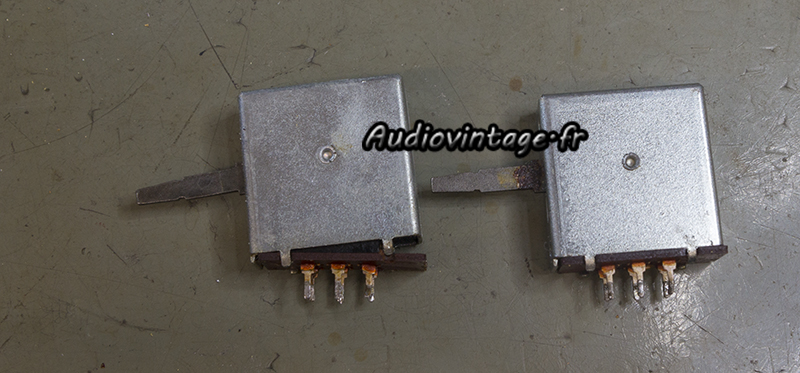

L’interrupteur on/off va être remplacé car il donne des signes de faiblesse (charbonnage).

Luxman L-31 : terminé.
Luxman L-31 : terminé.

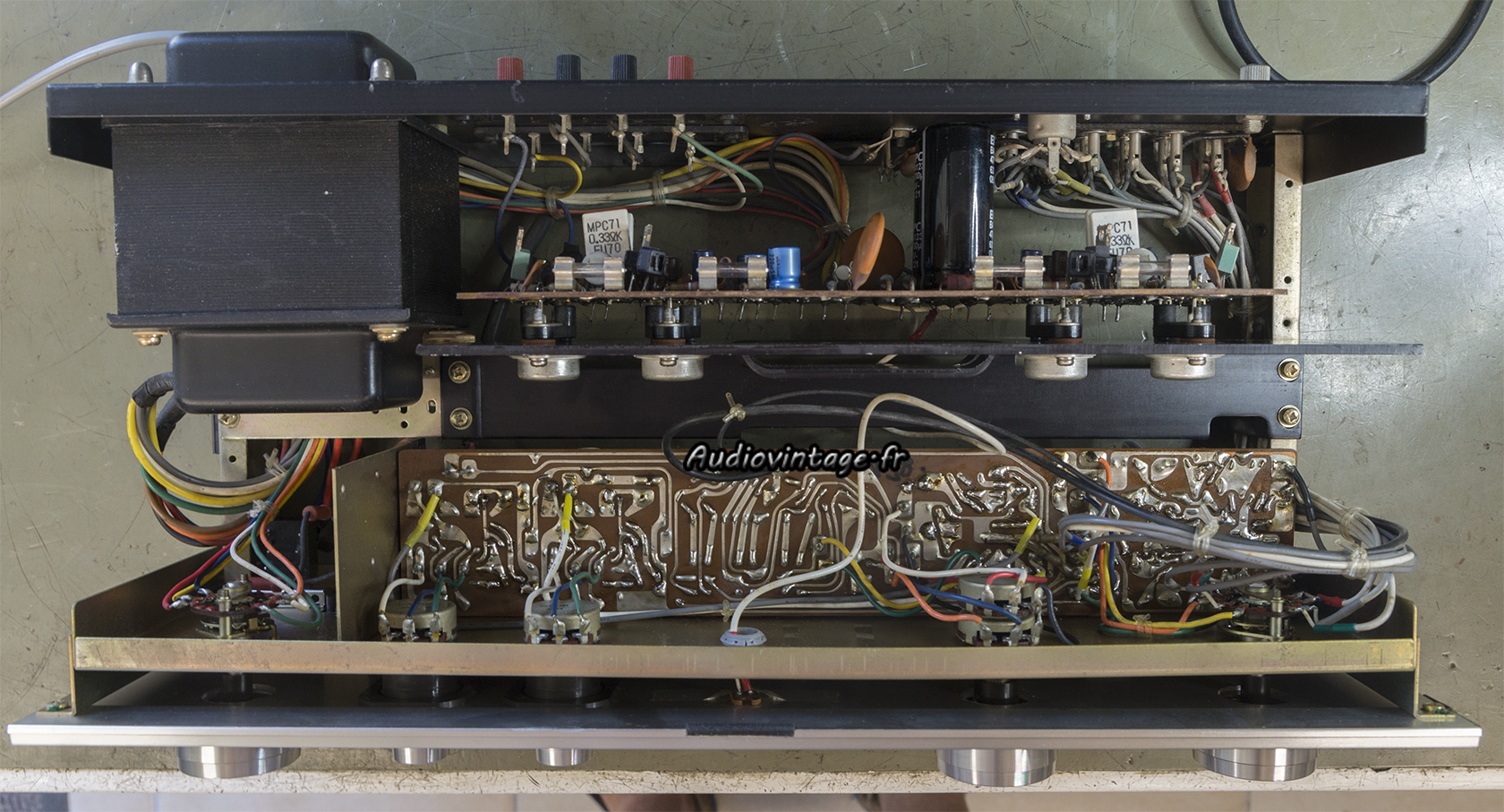

Switch neuf en place, le rifa est également remplacé. L’appareil est ensuite configuré en 240v. Toutes les commandes sont nettoyées. Les courants de repos et offset sont ajustés.

Luxman L-31 : connectique.

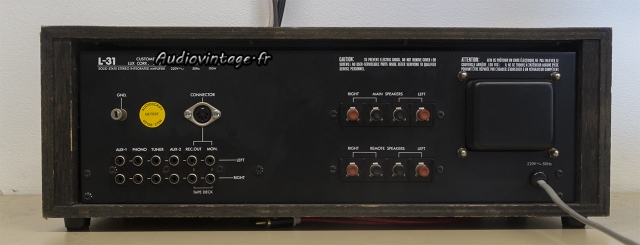

Connectique.

Les mesures sur entrée Aux :

Luxman L-31 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Luxman L-31 : distorsion-a-2x38w-sous-8-ohms-entree-aux
Distorsion à 2x38w sous 8 ohms, entrée aux.

Luxman L-31 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Luxman L-31 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Luxman L-31 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Luxman L-31 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Luxman L-31 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux

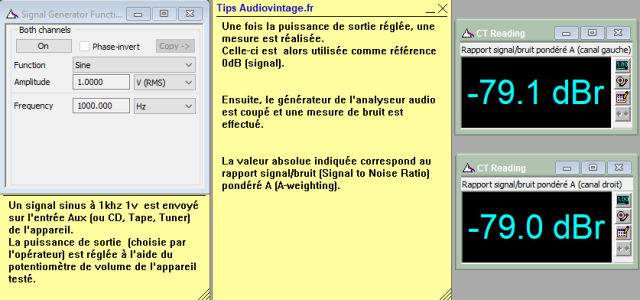

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Luxman L-31 : rapport-signal-bruit-a-2x38w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x38w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Luxman L-31 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

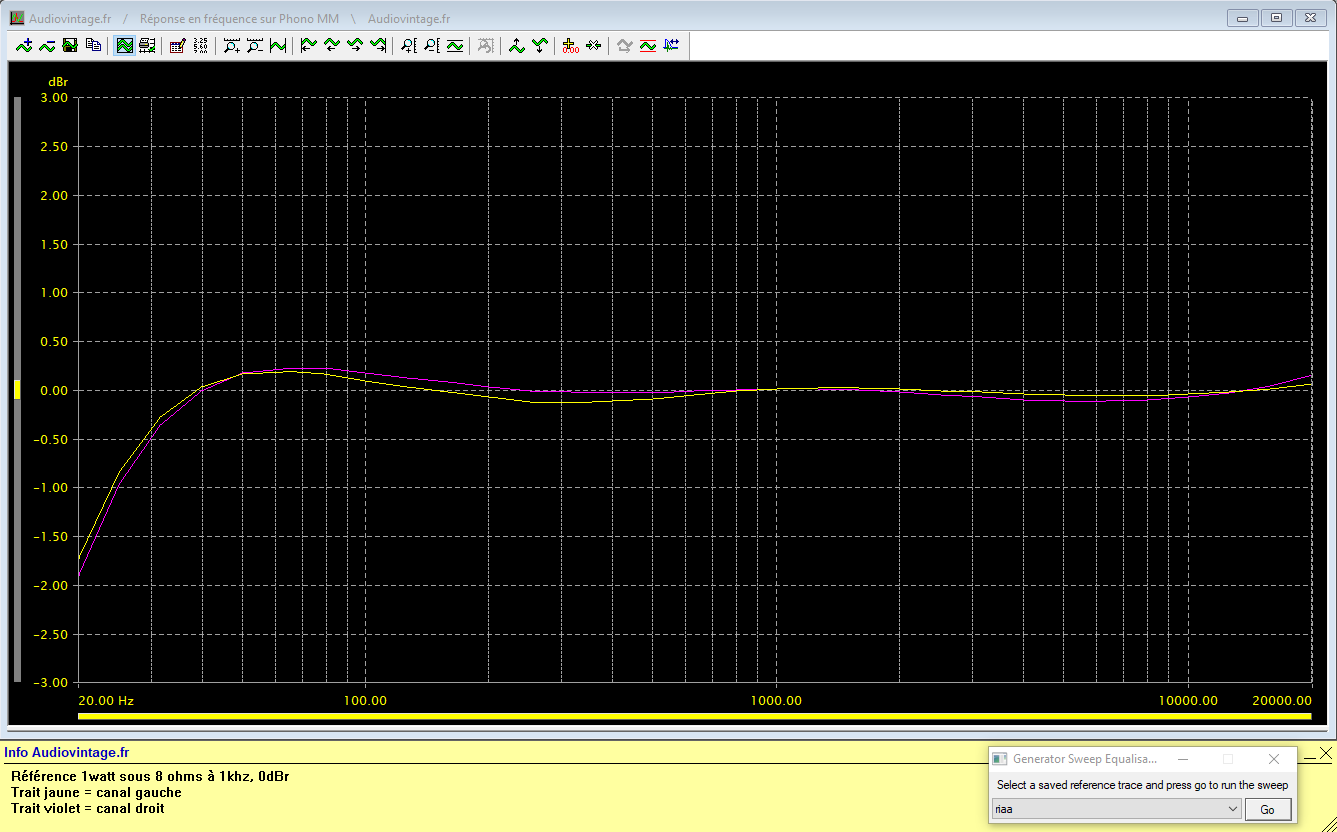

Luxman L-31 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Luxman L-31 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

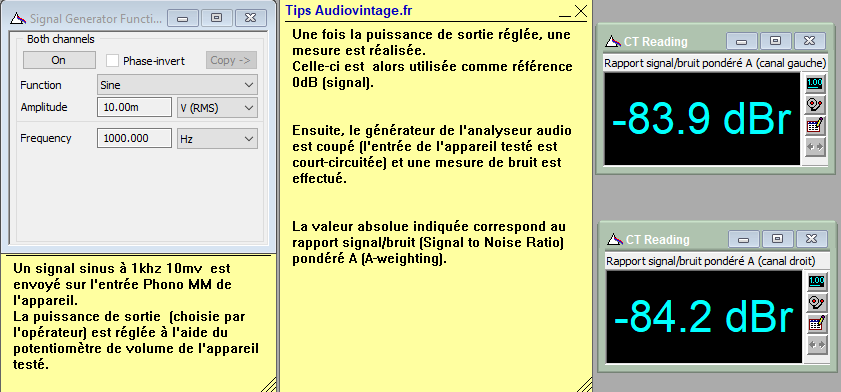

Luxman L-31 : rapport-signal-bruit-a-2x38w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x38w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

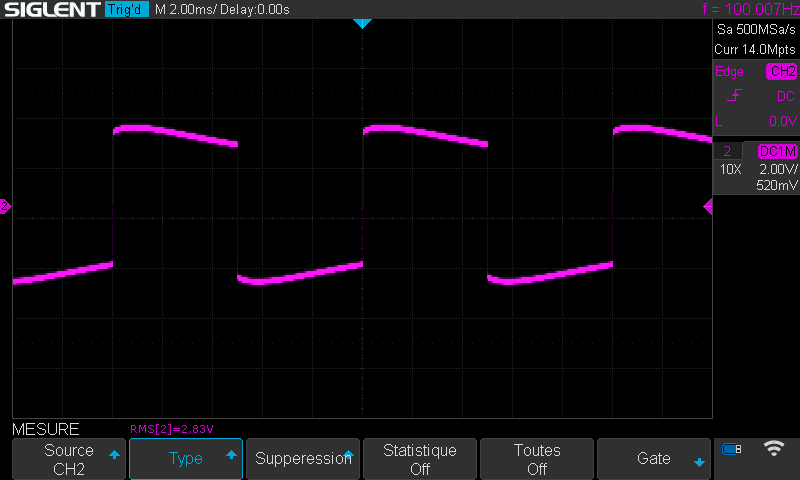

Luxman L-31 : signal-carre-a-100hz
Luxman L-31 : signal-carre-a-1khz
Luxman L-31 : signal-carre-a-10khz
Luxman L-31 : temps-de-montee-a-10khz

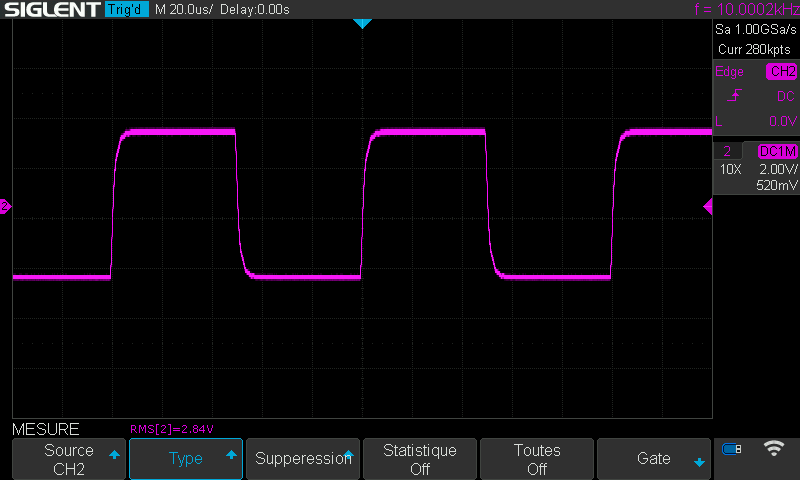

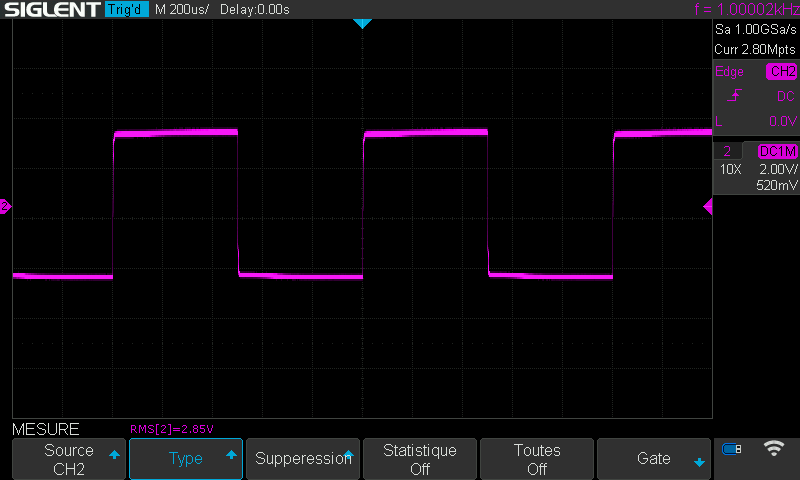

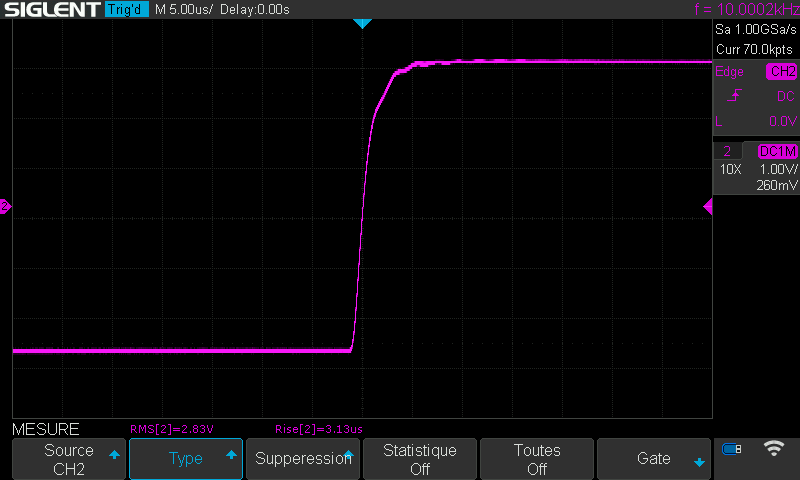

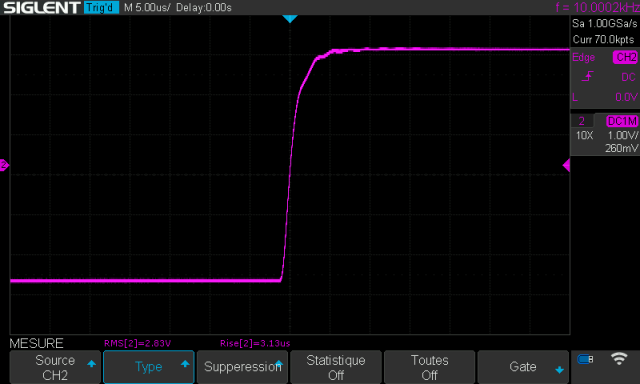

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
