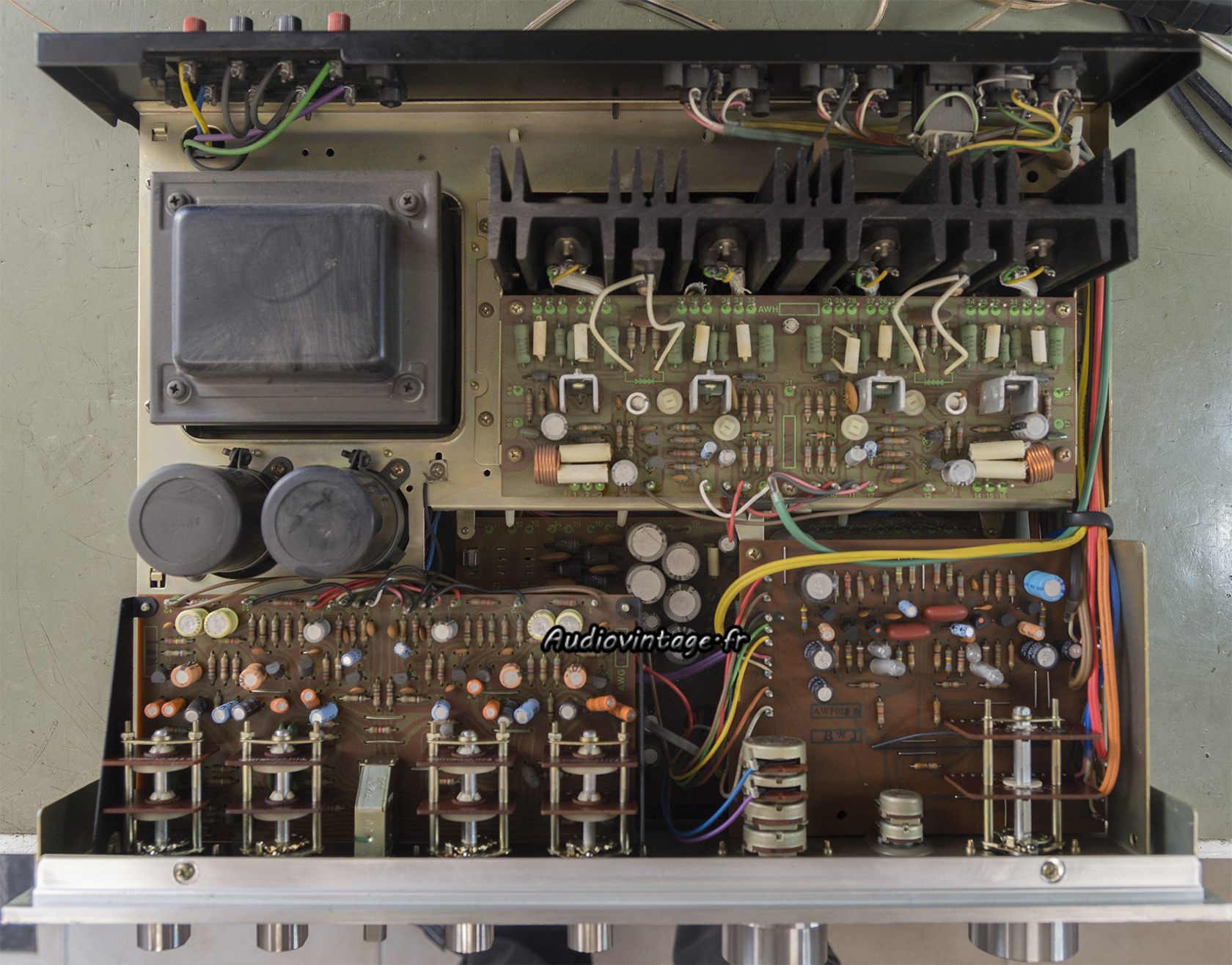

Un Pioneer SA-8500 en panne ? Pas de panique, Audiovintage peut s’en occuper !

En effet, ce bel exemplaire dans son état d’origine reste en sécurité à l‘allumage. Le relais ne clique pas et pour cause, avec environ 30vcc sur chacun des canaux, le circuit de protection fait son job et protège les enceintes.
D’un commun accord avec le propriétaire, l’appareil va être réparé et révisé, cette série embarque, en plus des sempiternels condensateurs chimiques en plus ou moins bon état, un paquet de transistors qui deviennent problématiques avec l’âge et qui peuvent entrainer au mieux des craquements désagréables dans les enceintes, au pire une panne grave…

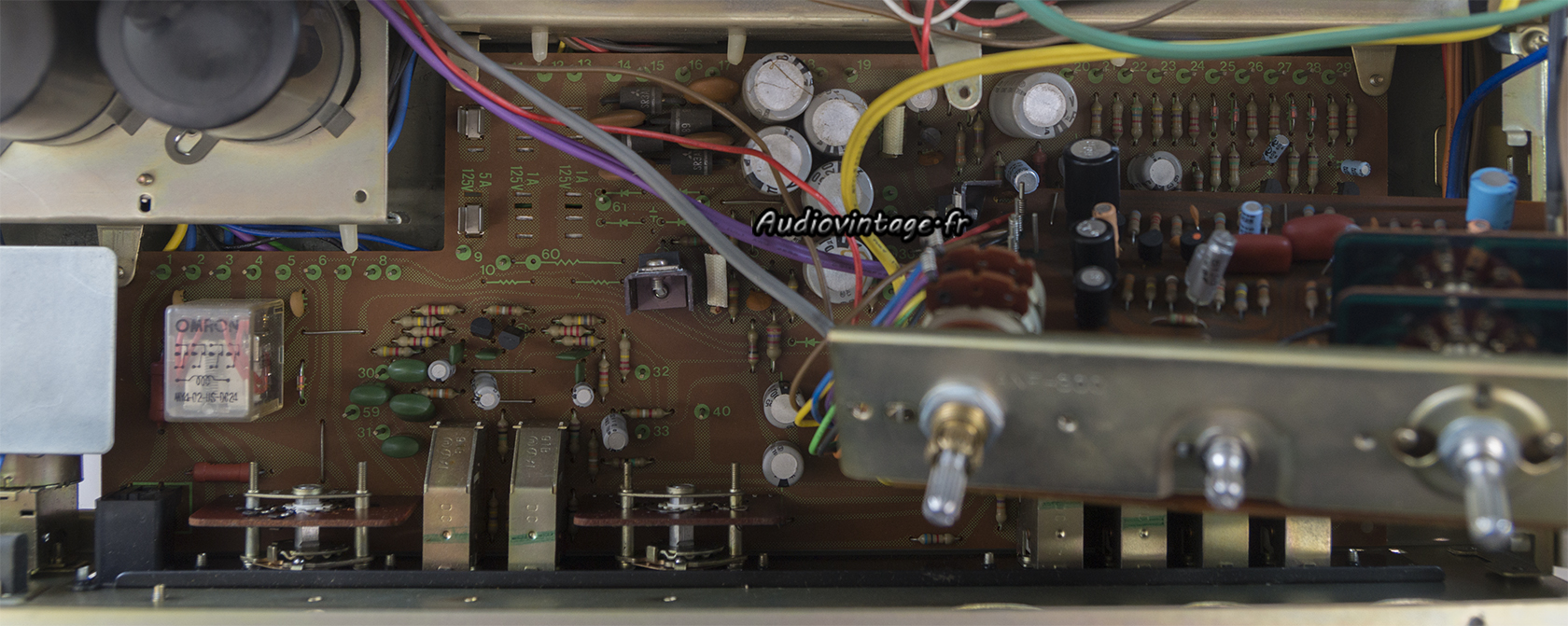

Au fond de l’engin, le circuit qui embarque entre autre chose, le circuit d’alimentation et de protection.
C’est ici que la panne se situe, un transistor ne transistorise plus grand-chose 🙁

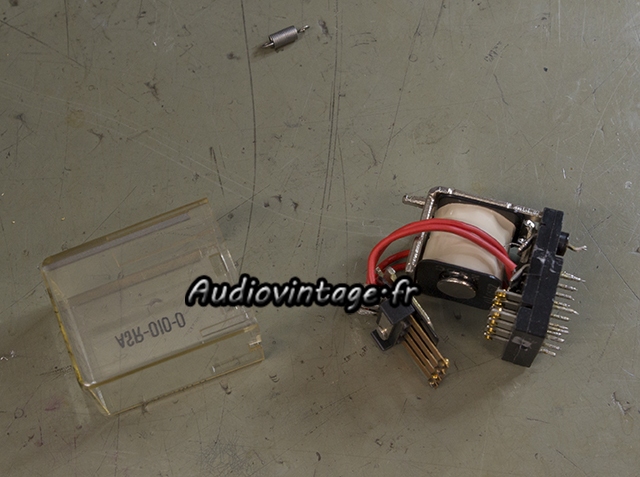

Le relais est retiré et ses contacts désoxydés.

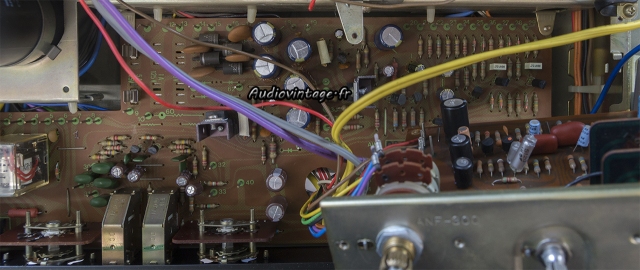

Le transistor HS est remplacé ainsi que certains autres. Tous les condensateurs chimiques originaux prennent une retraite bien méritée.

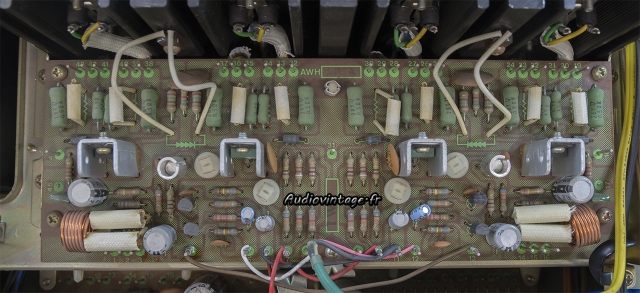

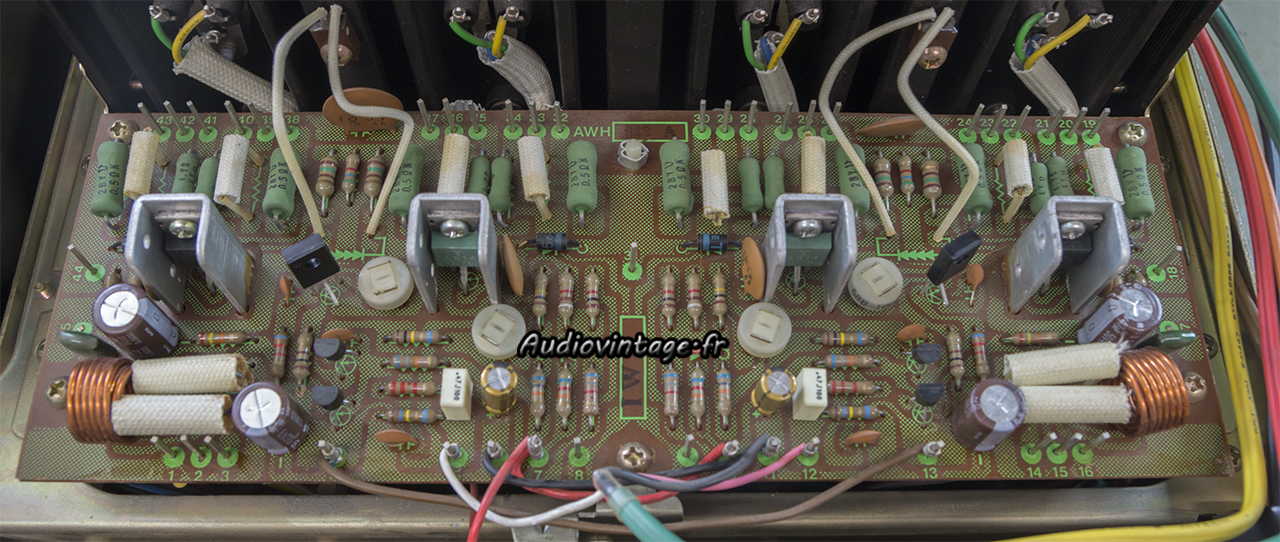

Le circuit « driver ».

Ici aussi, le remplacement de certains transistors est impératif, la révision complète de ce type d’appareil ne se résume pas au changement des condensateurs chimiques usés, réalisé également bien sûr.

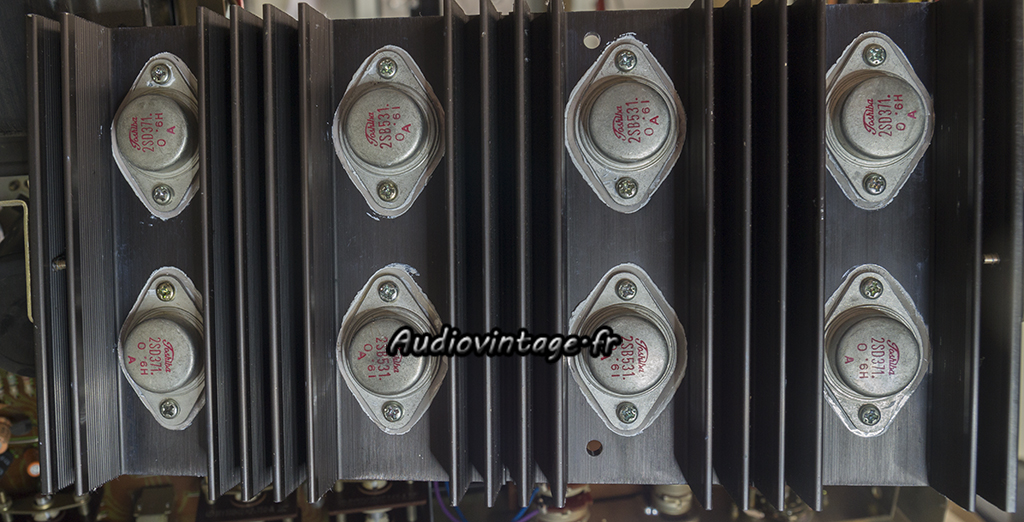

Tous les transistors de puissance ont été retirés, nettoyés, contrôlés, puis remontés sur des micas d’isolation neufs et de la graisse fraiche.

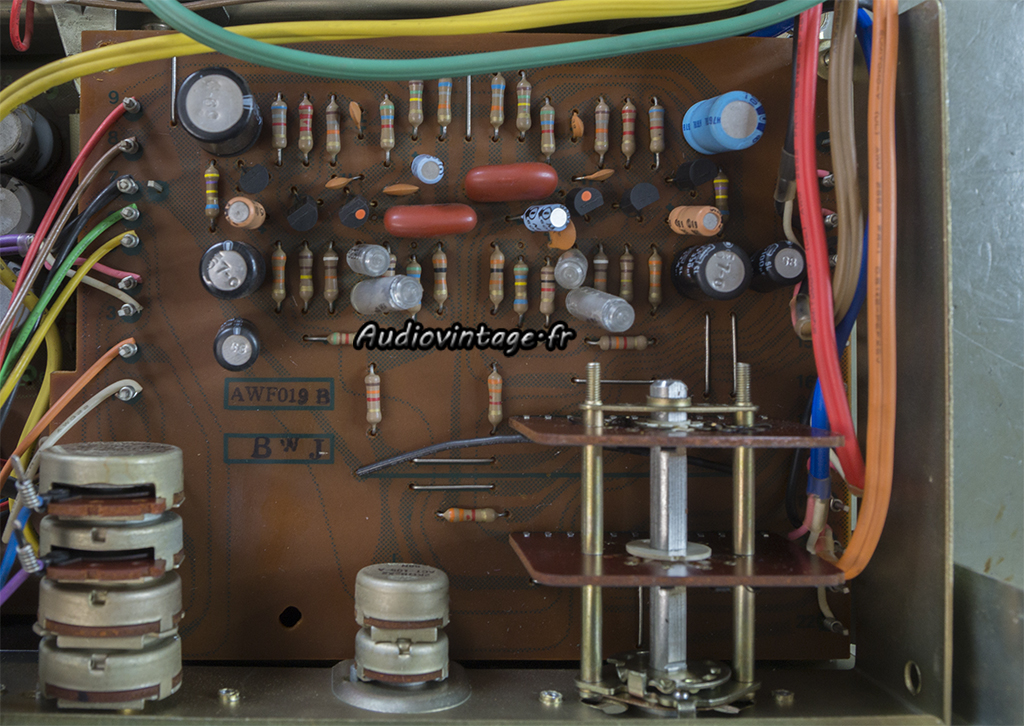

Le circuit phono.

Transistors et condensateurs chimiques sont neufs.

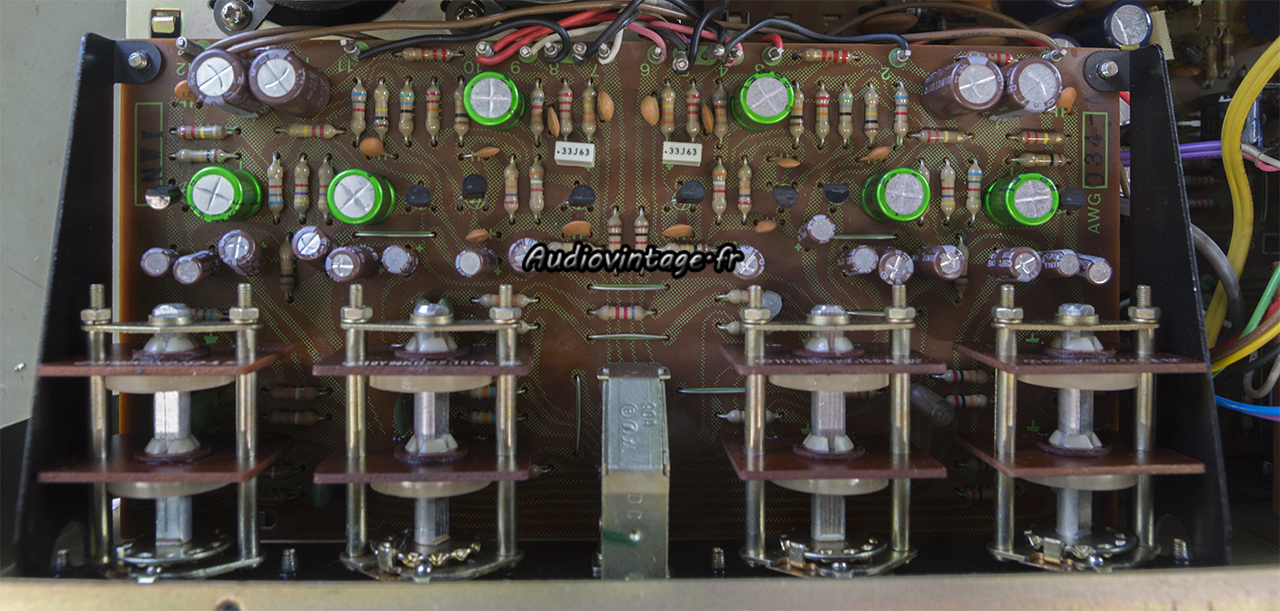

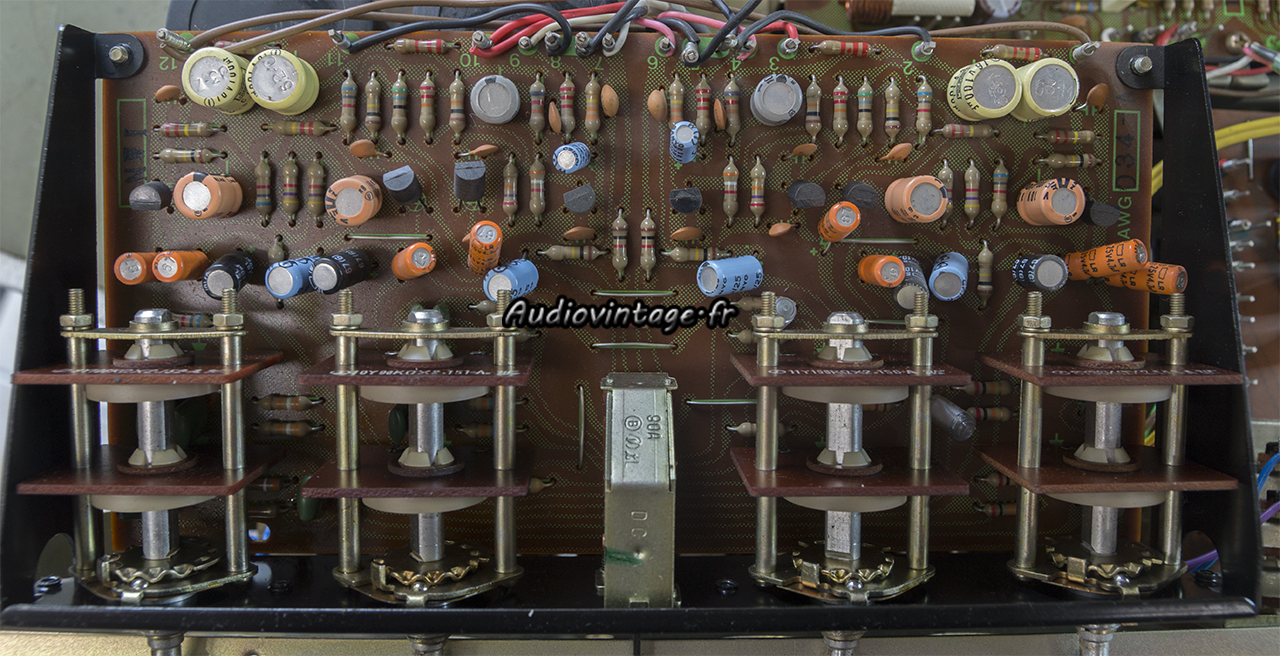

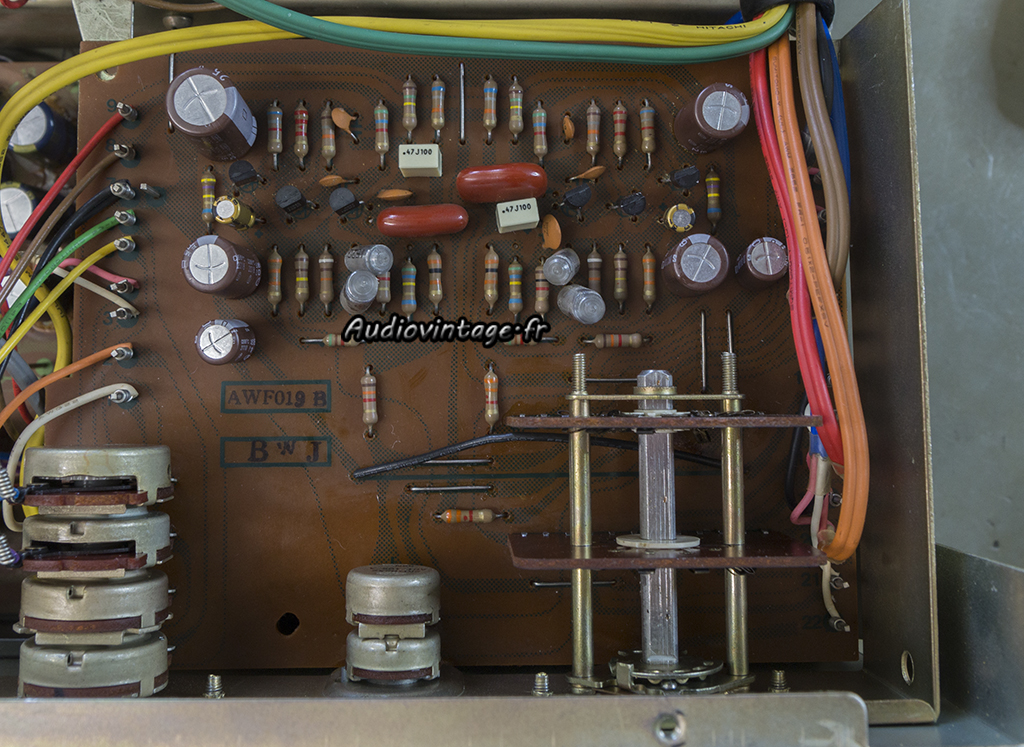

Le circuit de tonalité.

Même punition, de nombreux composants remplacés ici aussi.

Les deux condensateurs de filtrage d’alimentation sont les seules capas rescapées avec de très bonnes mesures. Les commandes sont nettoyées, l’appareil est passé en 240v, les courants de repos et offset sont ajustés.

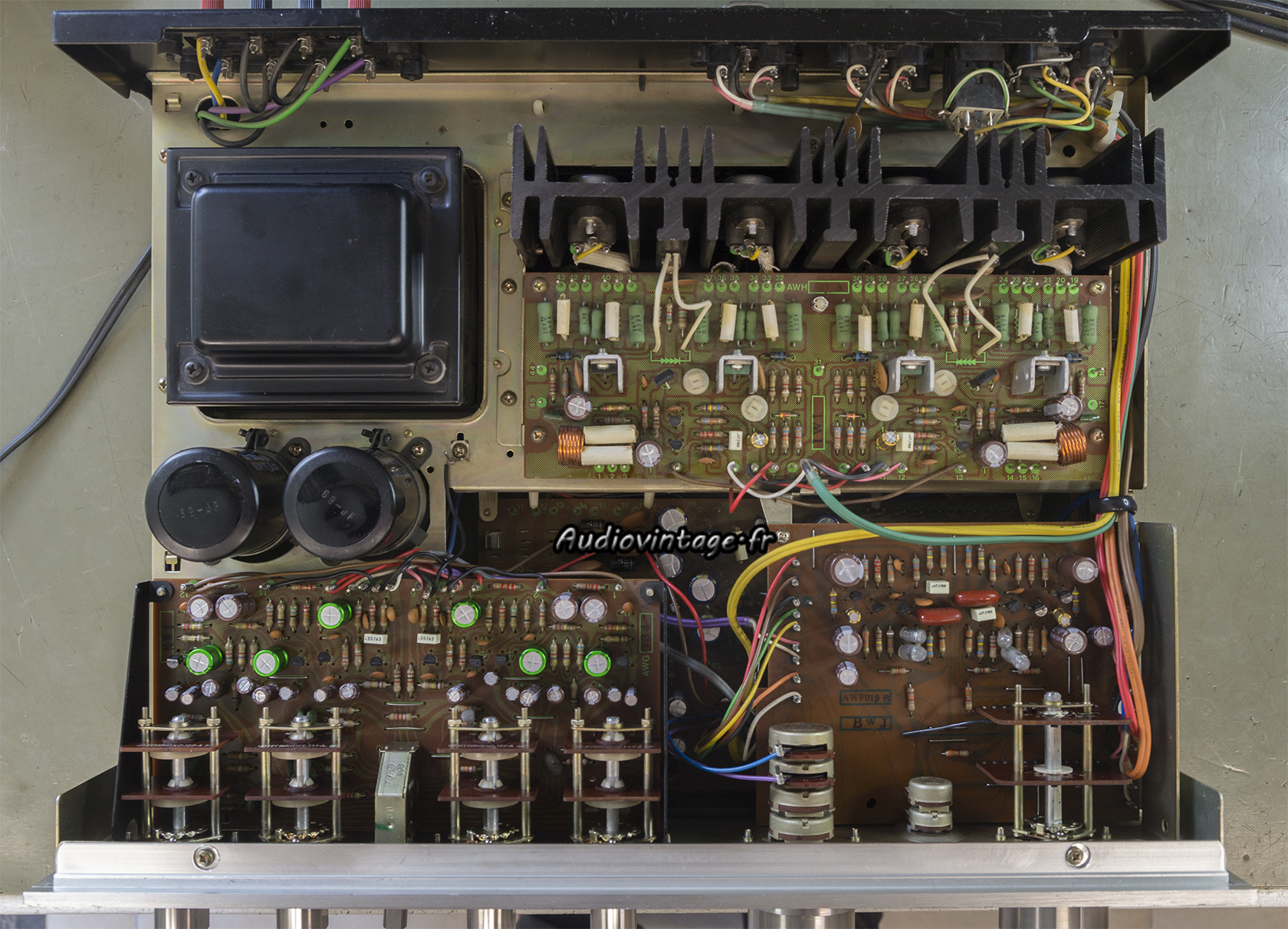

Terminé.

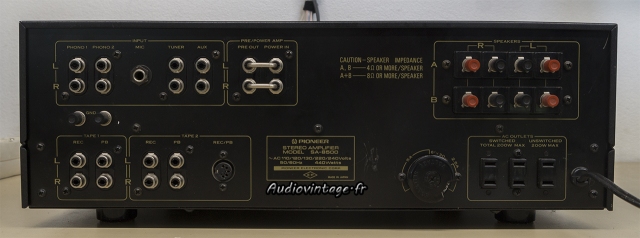

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x65w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

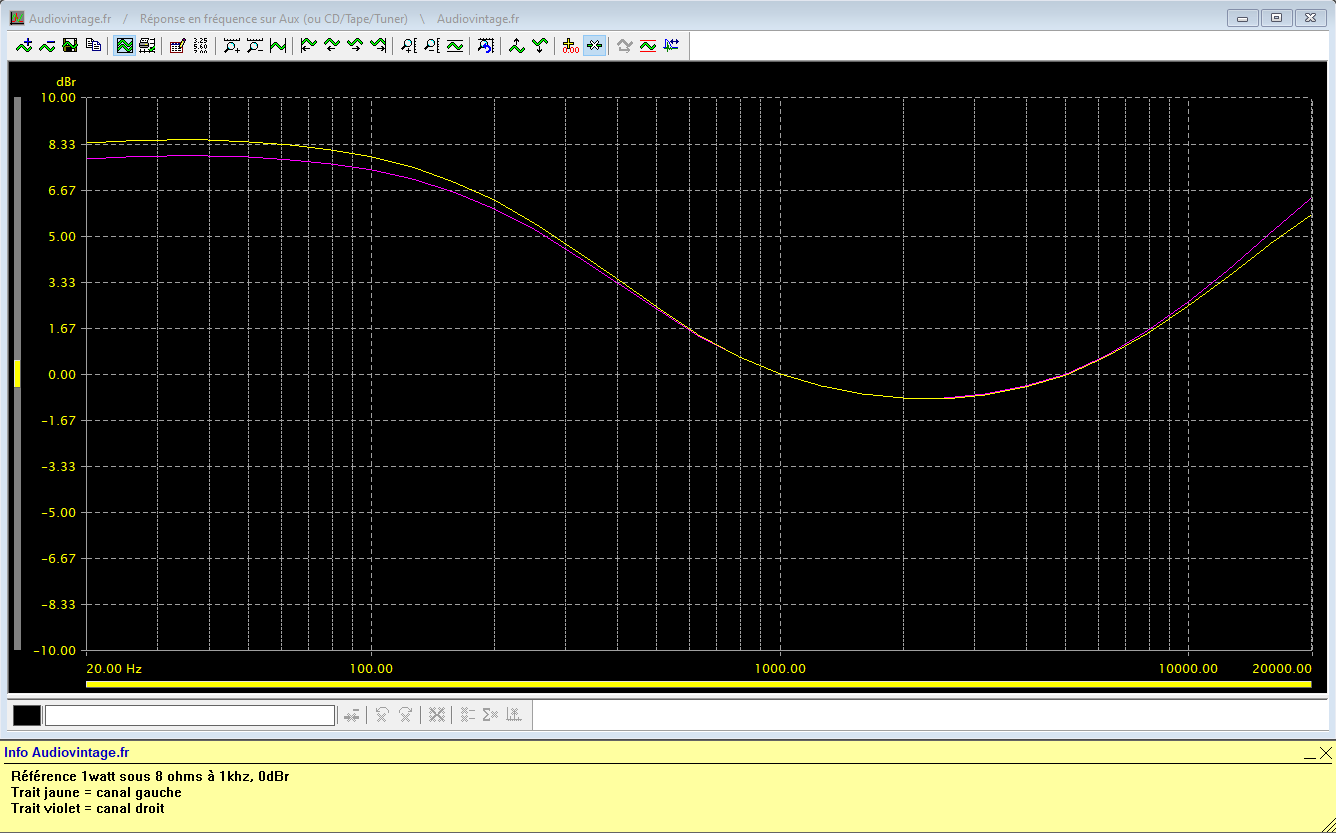

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

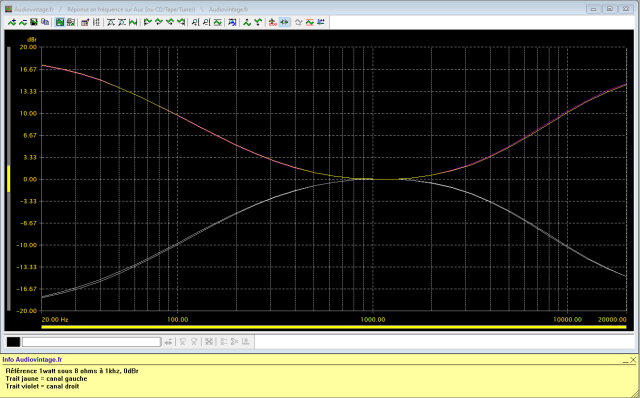

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Rapport signal bruit à 2x65w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

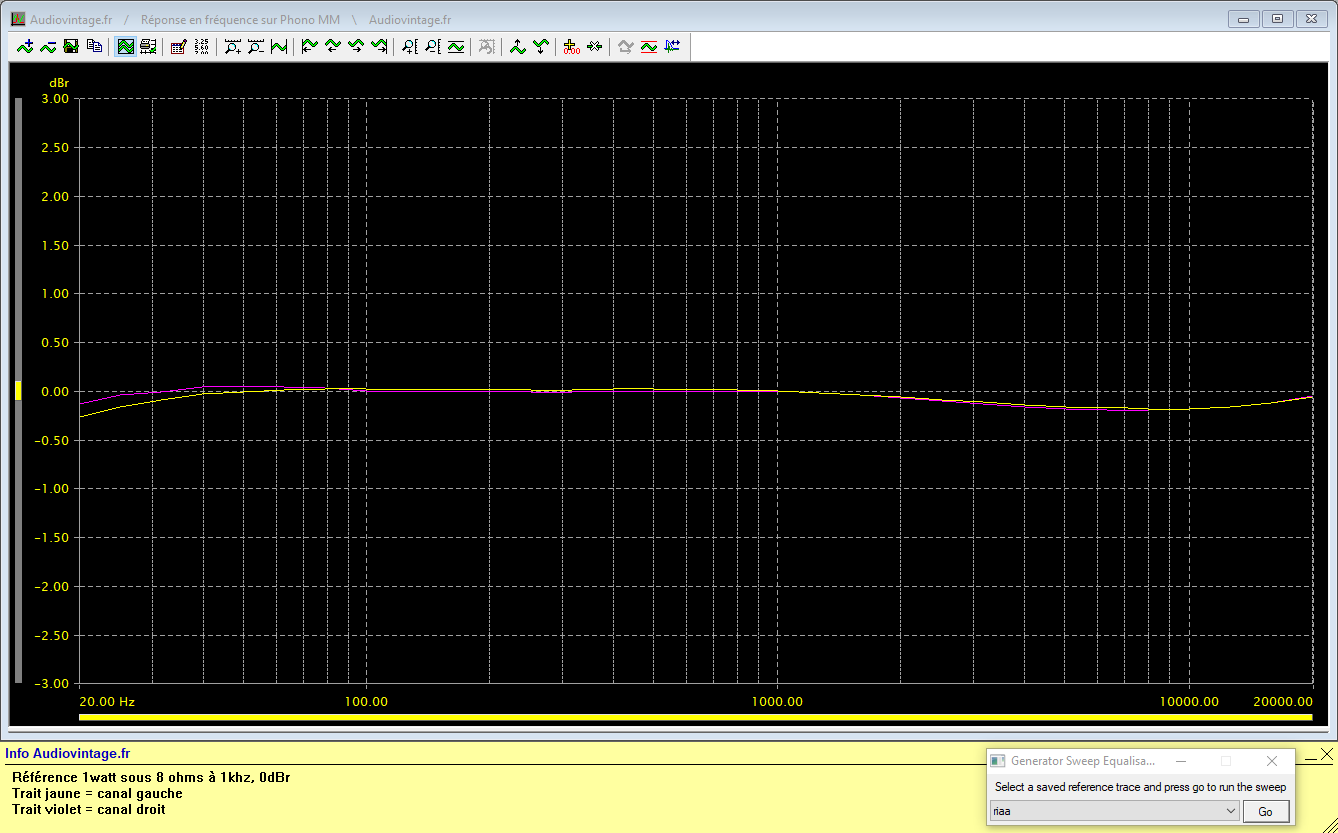

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

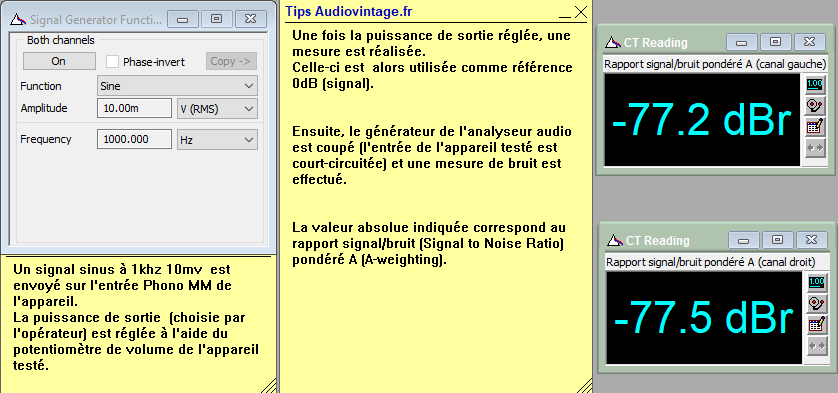

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

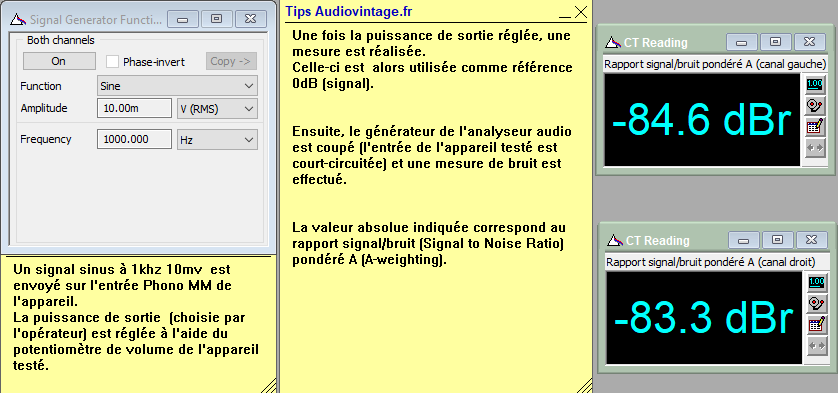

Rapport signal bruit à 2x45w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

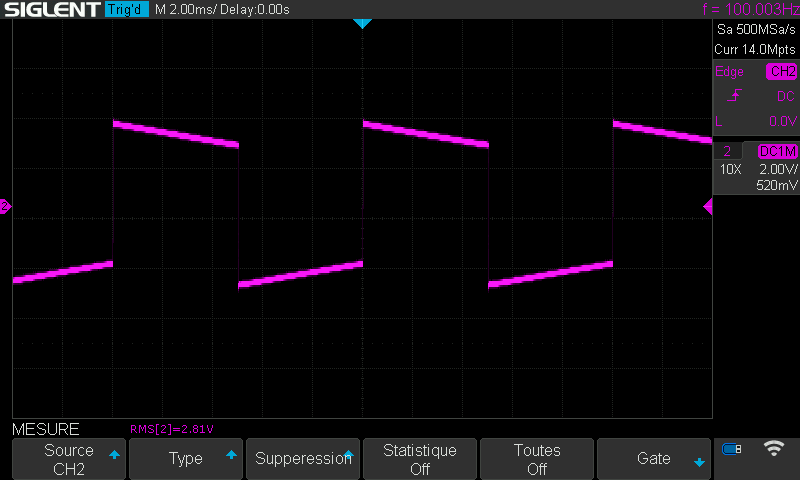

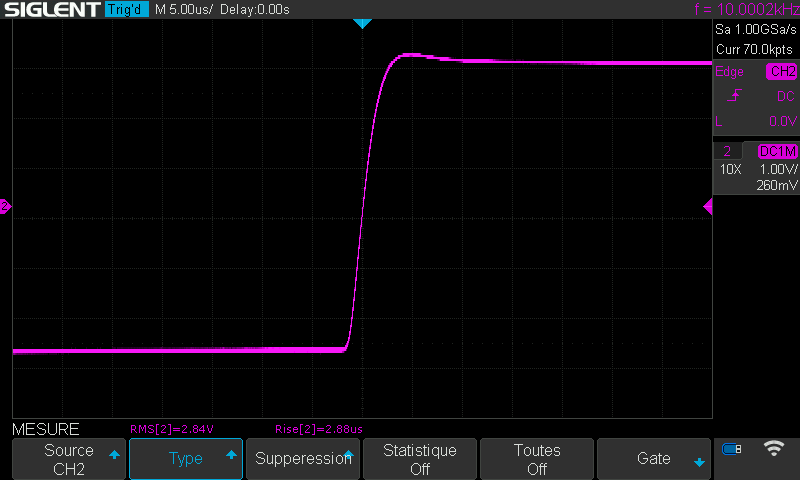

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
