Et voici un autre Marantz 1070. Celui-ci est en panne, il devra donc être réparé et révisé.
En effet, l’appareil émet des craquements forts sur un canal. Il est un peu différent de l’exemplaire présenté précédemment, et surtout, il est très encrassé.
La présentation réalisée ici est rédigée dans le but d’être agréable à lire. La recherche de panne est toujours effectuée avant la révision globale de l’appareil.

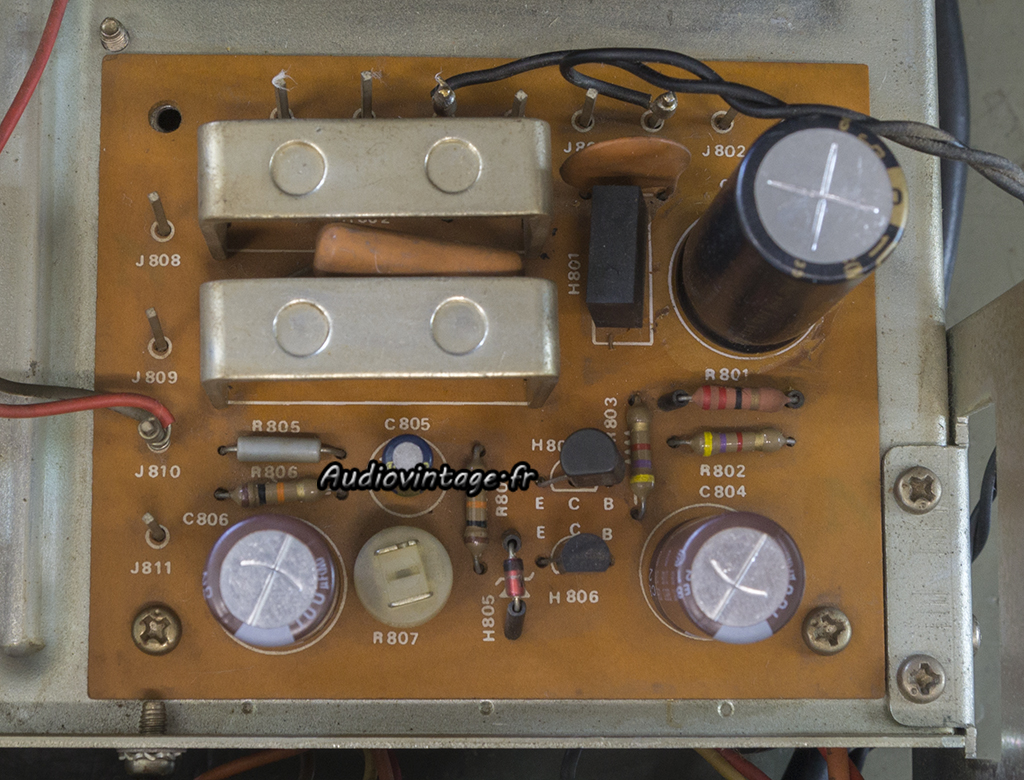

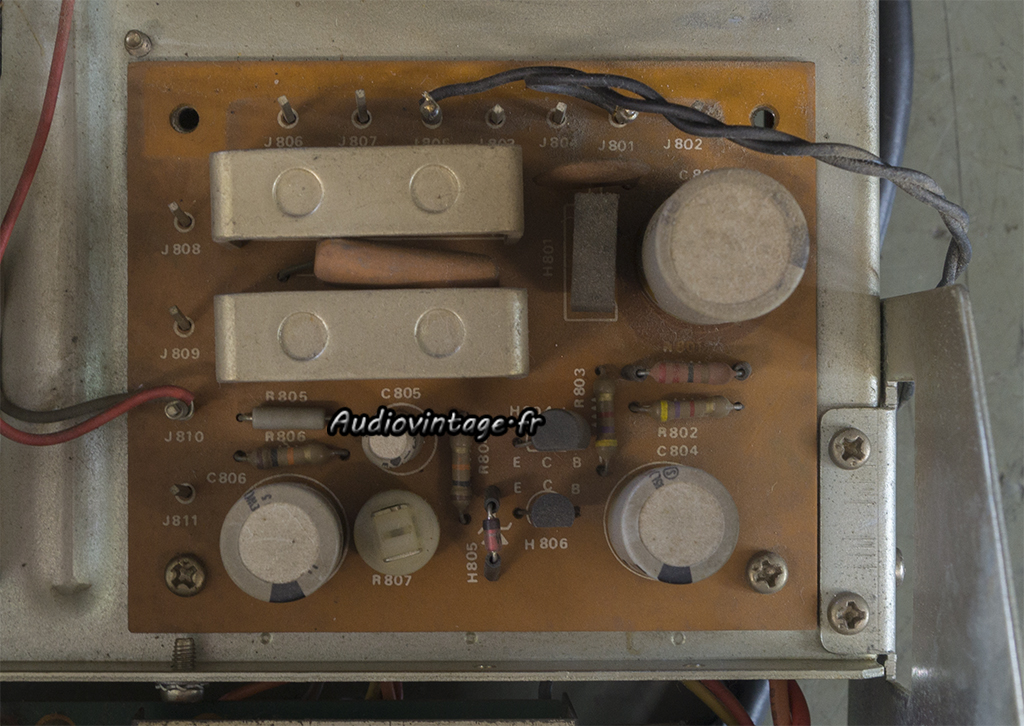

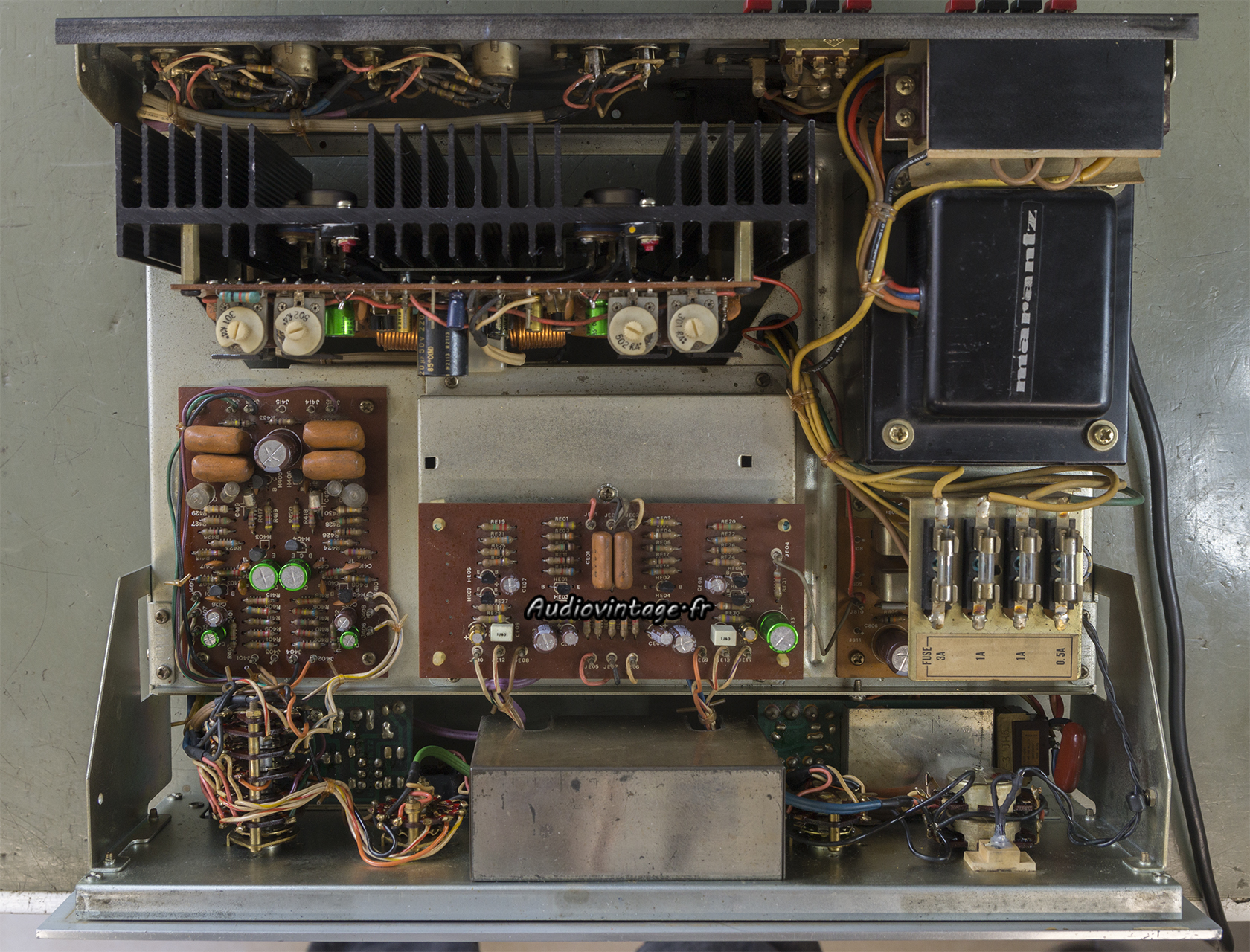

Le circuit d’alimentation.
Condensateurs chimiques remplacés.

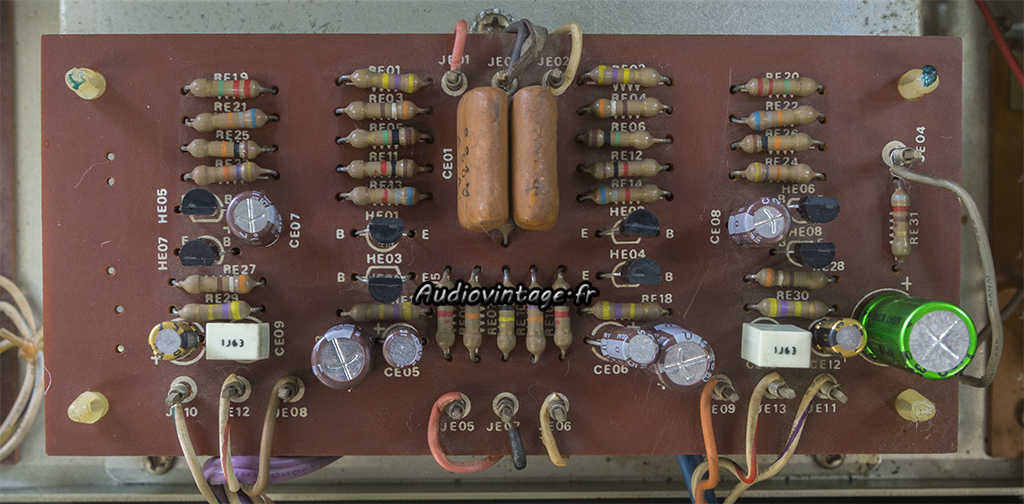

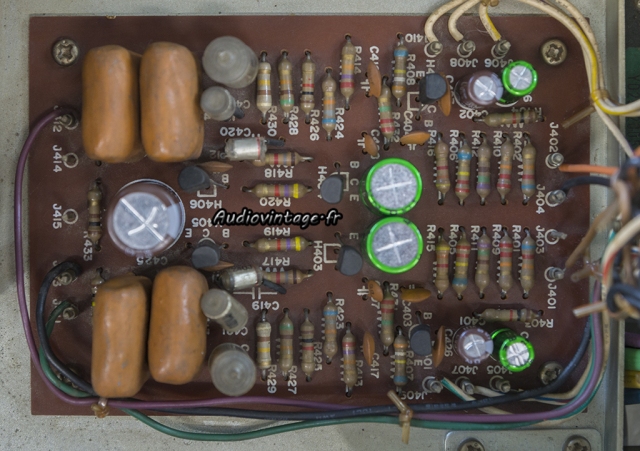

L’étage phono.
Condensateurs chimiques également remplacés.

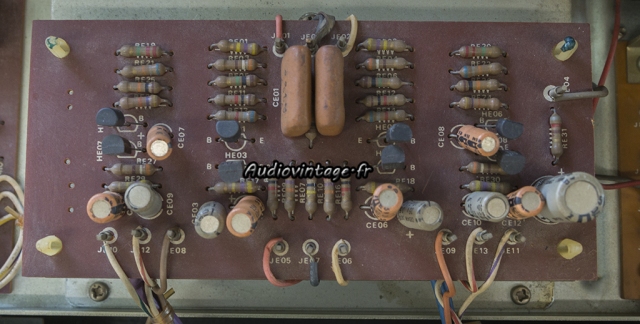

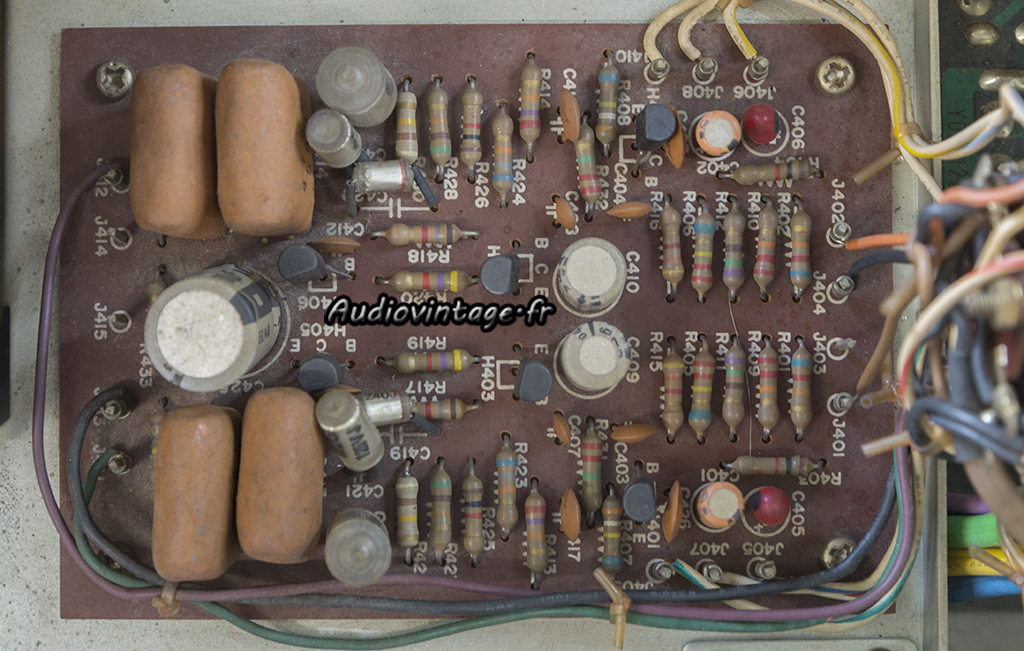

Le circuit de tonalité.
C’est ici que se trouvait la panne, et en l’occurrence, il s’agissait d’un transistor défectueux. Ils sont tous remplacés par sécurité, tout comme les condensateurs chimiques.

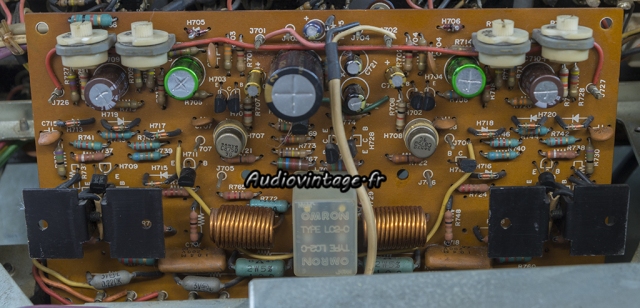

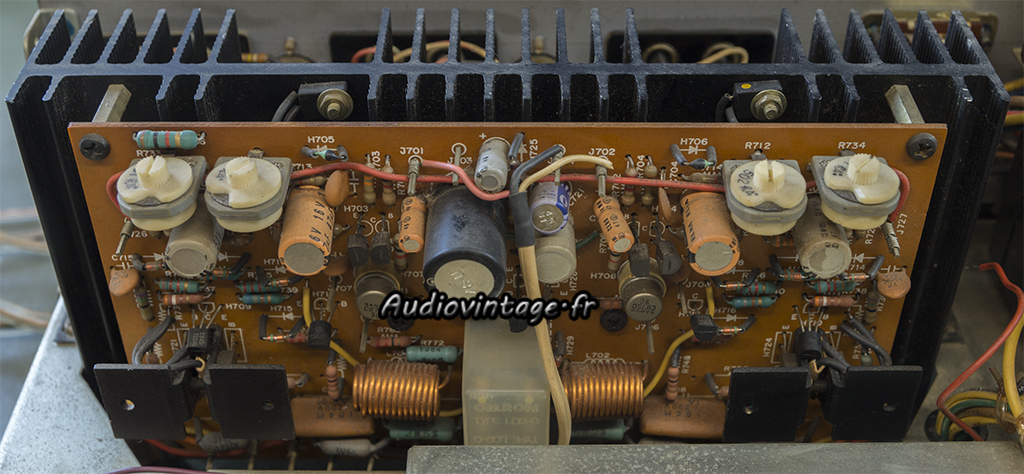

Le circuit driver qui comporte également le circuit de muting/protection.

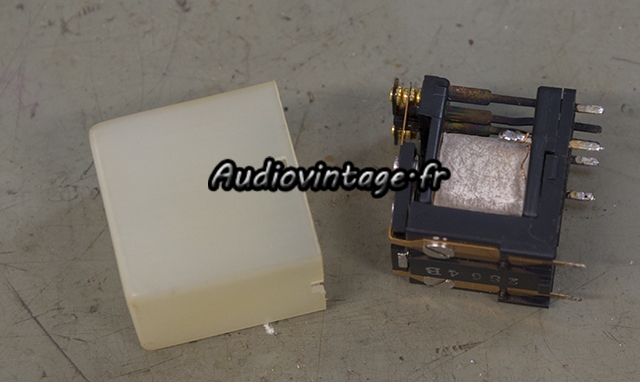

Le relais nécessite une sérieuse désoxydation et un « ajustement » des lames de contact.
Les condensateurs chimiques sont remplacés, tout comme certains transistors et diodes.

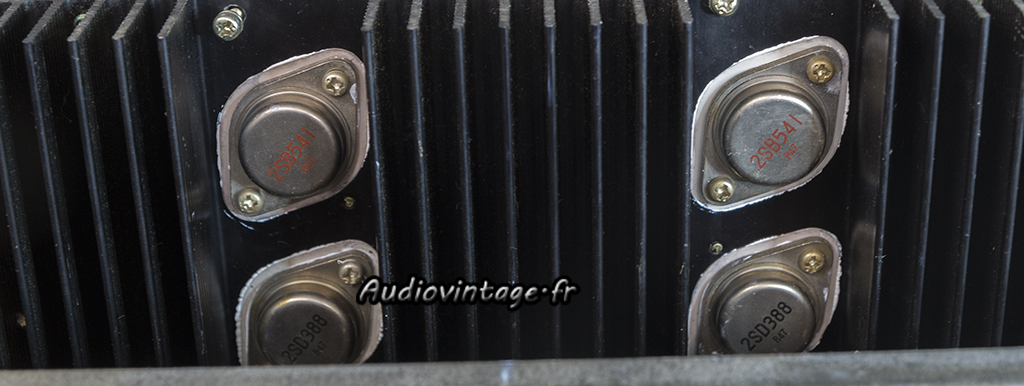

Les transistors de puissances sont retirés, nettoyés, testés, puis remontés sur des micas neufs et de la graisse fraiche.
Les commandes et connecteurs sont nettoyés. Le voyant « on » HS est remplacé par une led. L’appareil est configuré en 240v. Tension d’alimentation courant de repos et offsets sont ajustés.

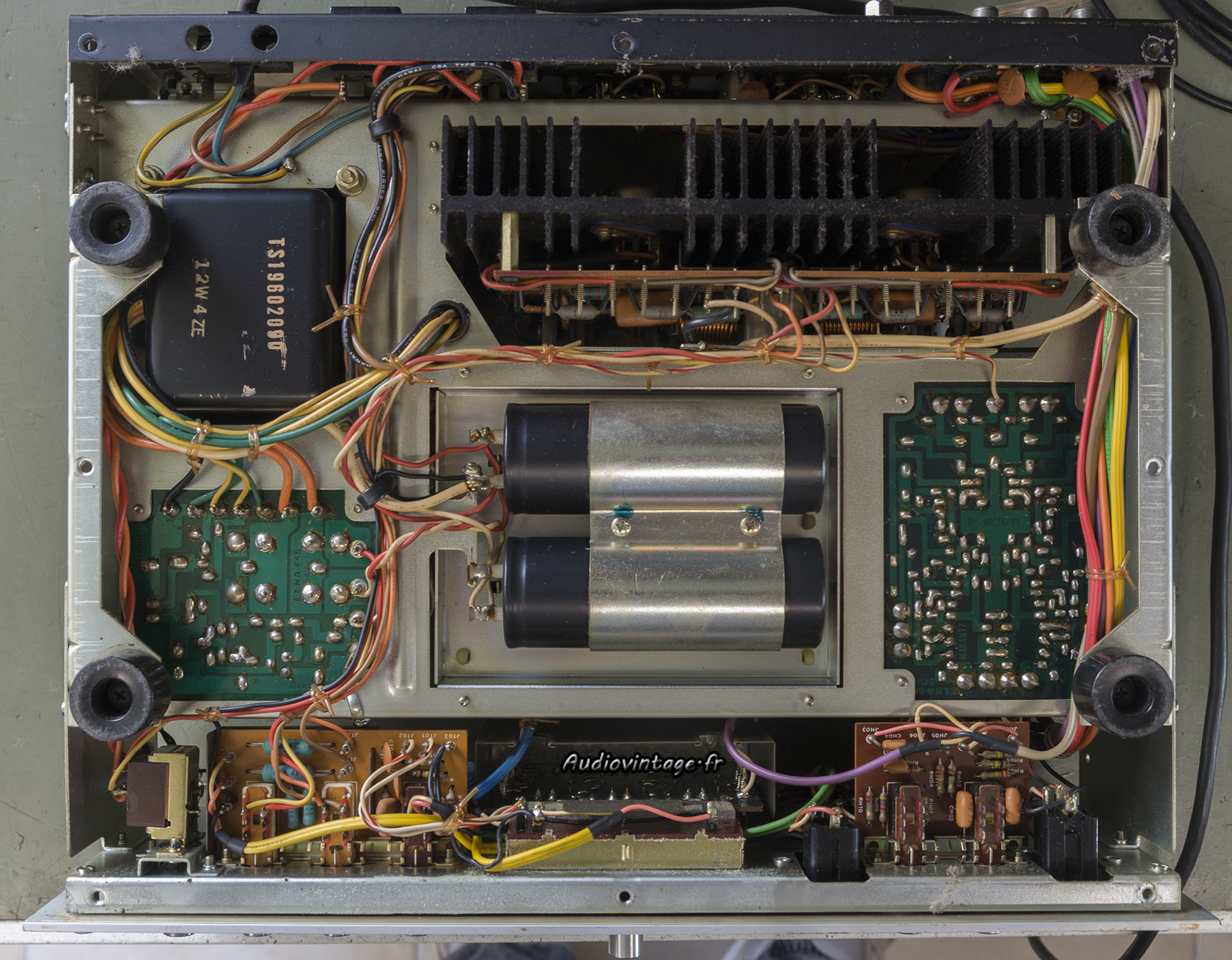

Comme pour le précèdent exemplaire, les condensateurs de filtrages d’alimentation, situés sous l’appareil, sont parfaits à la mesure (10700uf et 10900uf pour 10.000uf attendu et un esr insignifiant), ils restent en place.

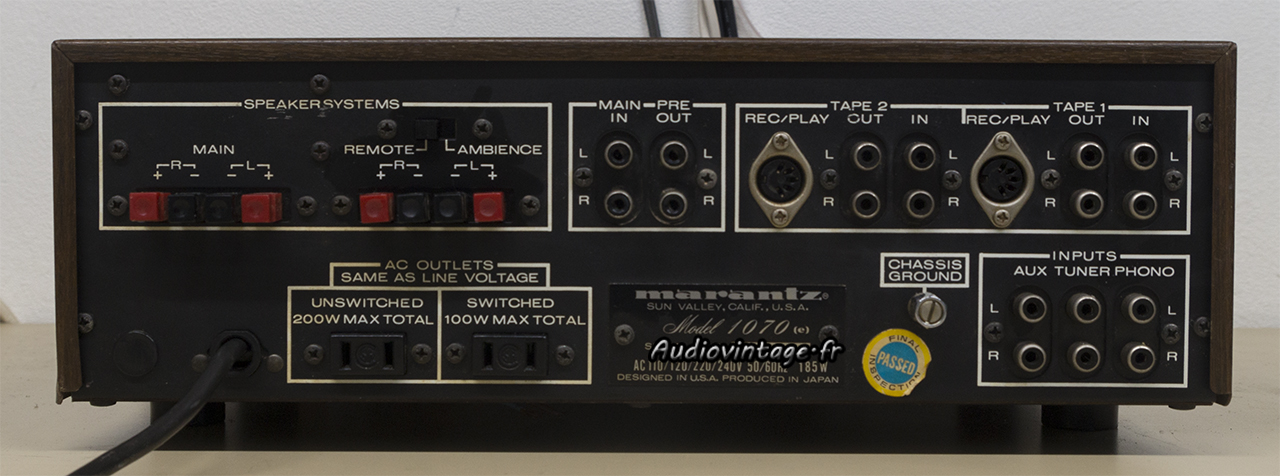

Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x35w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

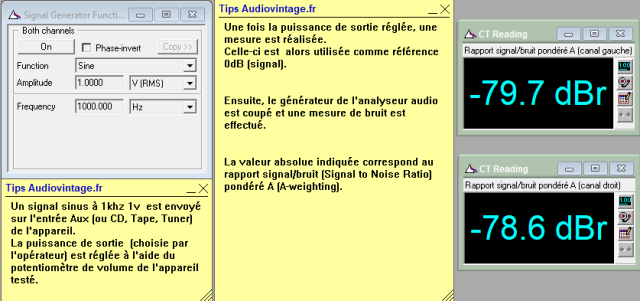

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

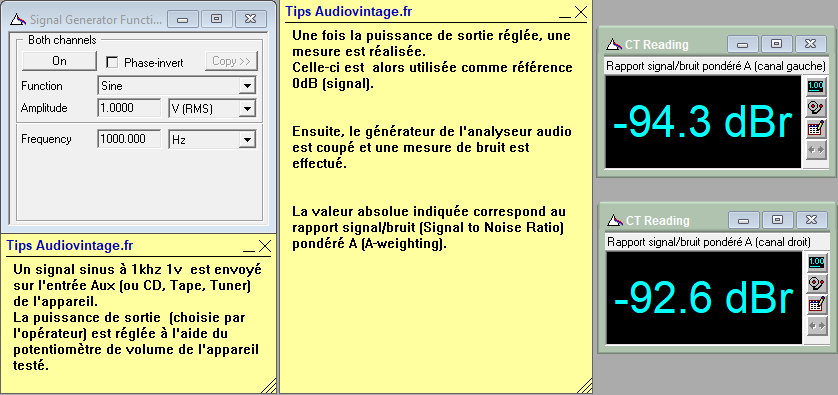

Rapport signal bruit à 2x35w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :

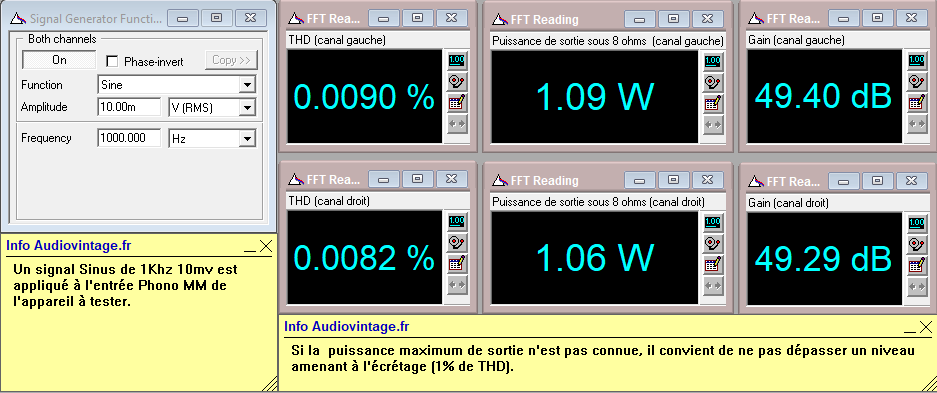

Distorsion à 2x1w sous 8 ohms, entrée phono.

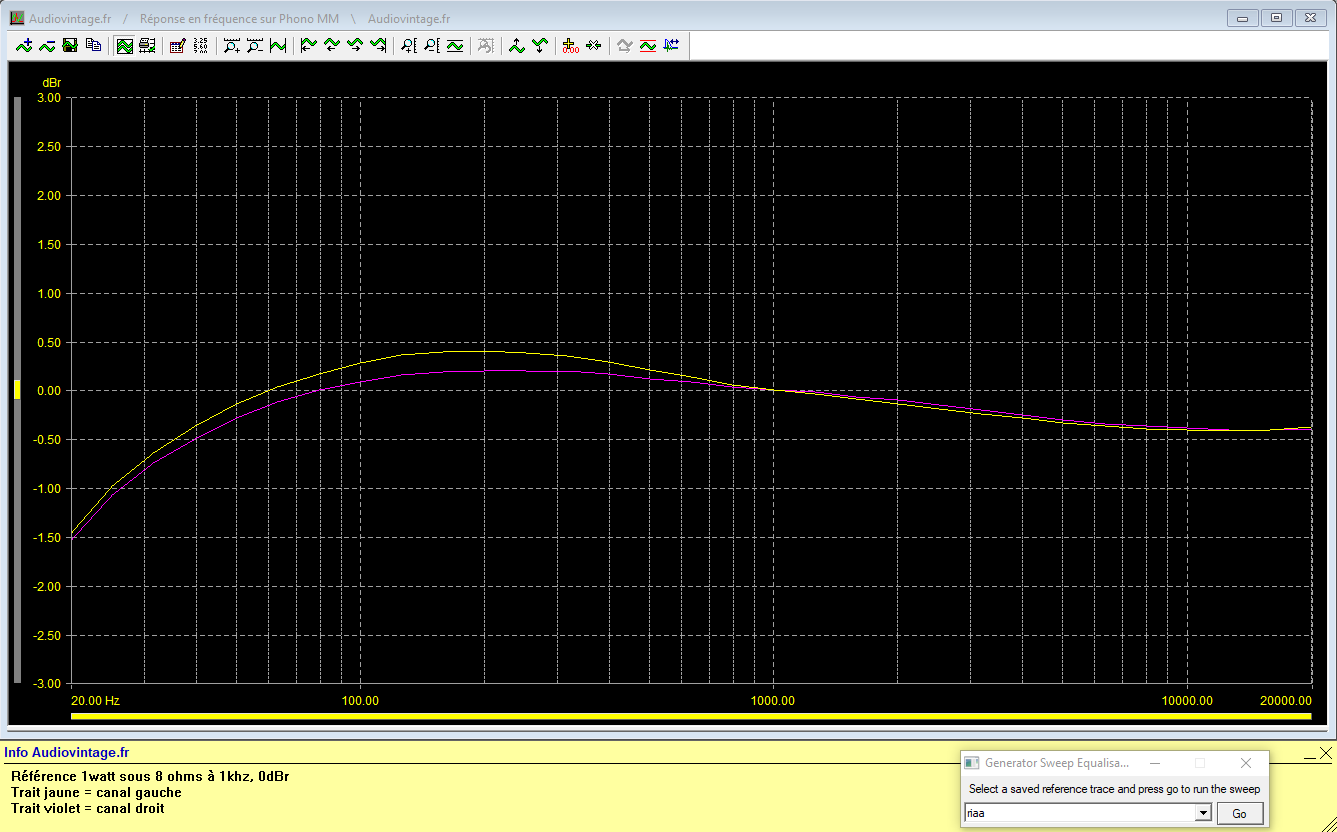

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

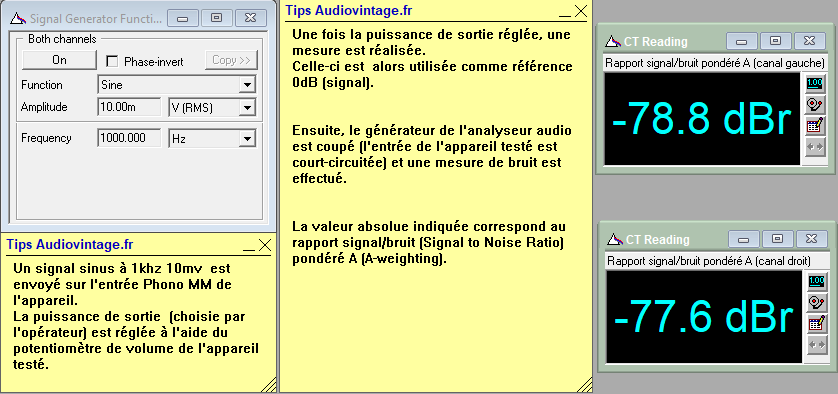

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

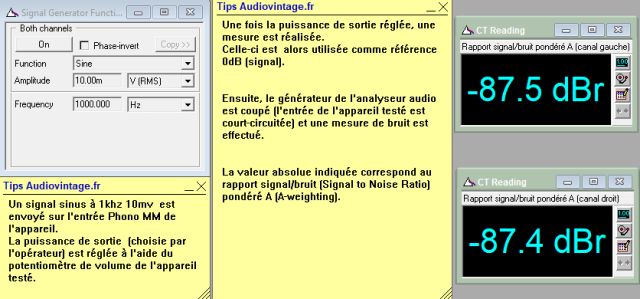

Rapport signal bruit à 2x35w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

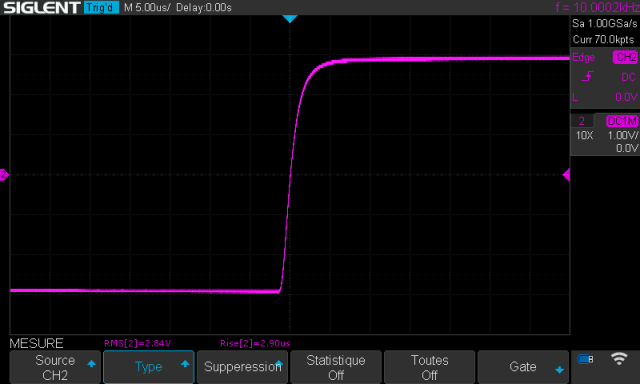

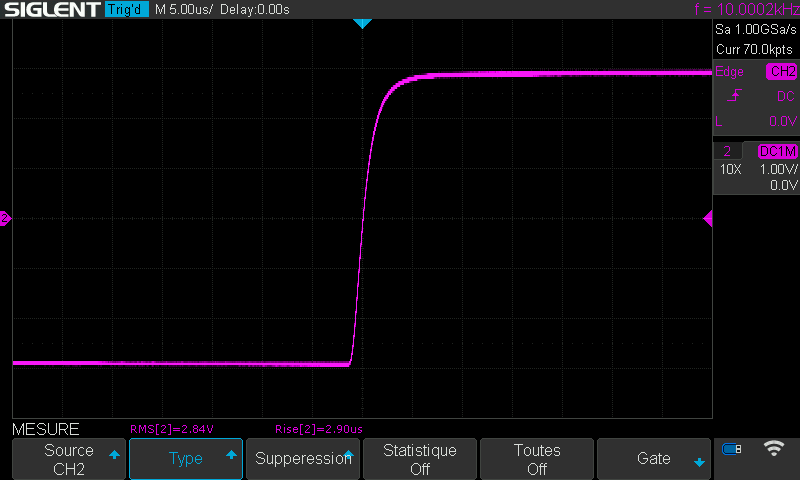

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
