Sansui AU-517

Sansui AU-517

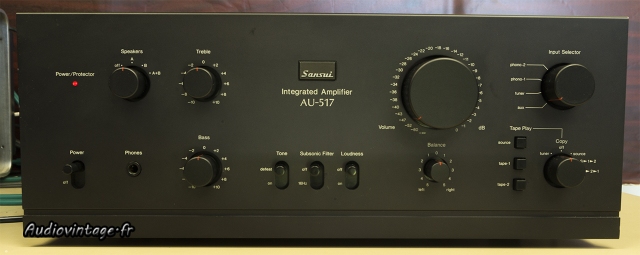

Et oui, encore un Sansui AU-517 sur Audiovintage ! C’est assurément un appareil qui a eu un grand de succès à sa sortie et qui en a encore beaucoup aujourd’hui !

Sansui AU-517
Sansui AU-517
Un bel exemplaire, pas de bricolage passé, pas de gros souci si ce n’est l’usure habituelle…

Sansui AU-517

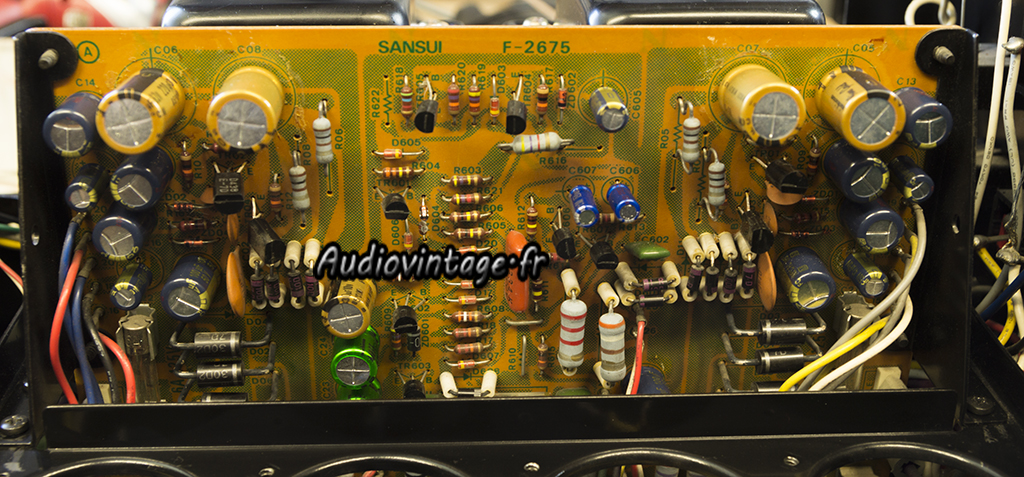

J’attaque un des deux circuits drivers.

Sansui AU-517

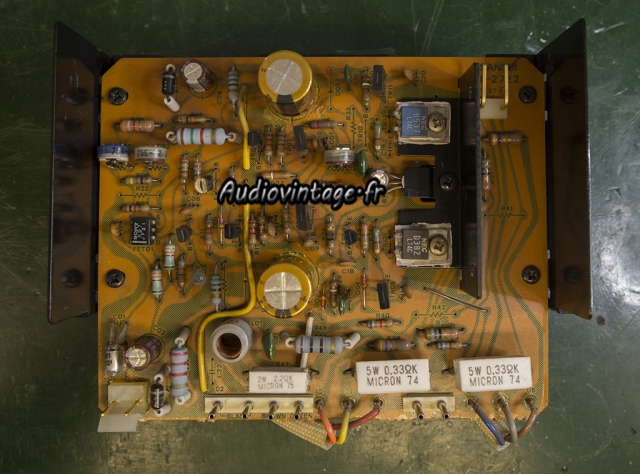

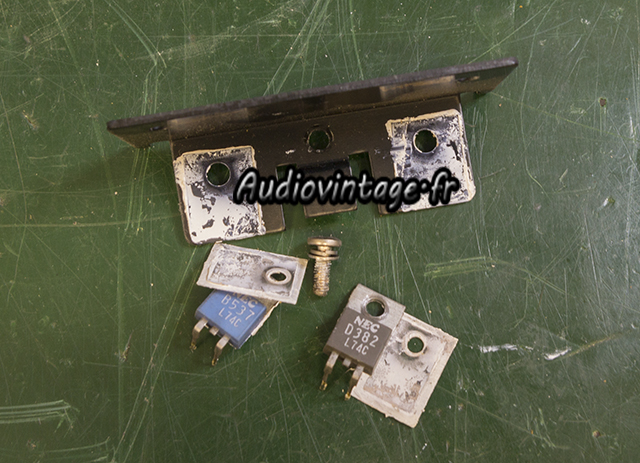

Démontage des transistors drivers et mesures. Ils seront remontés avec de la graisse fraiche.

Sansui AU-517

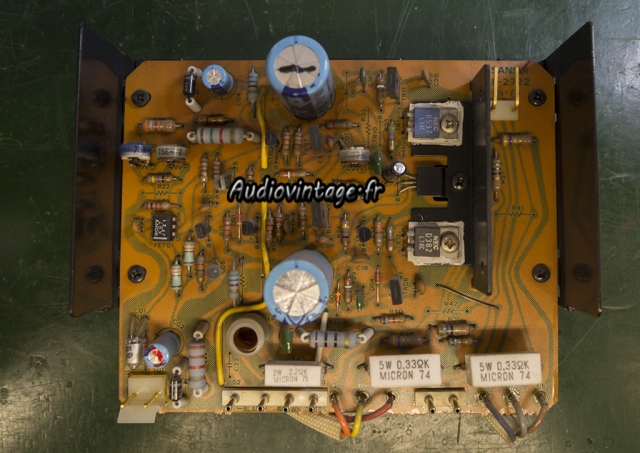

Condensateurs chimiques neufs, soudures vérifiées et refaites si nécessaire.
Le second circuit identique reçoit les mêmes soins.

Sansui AU-517

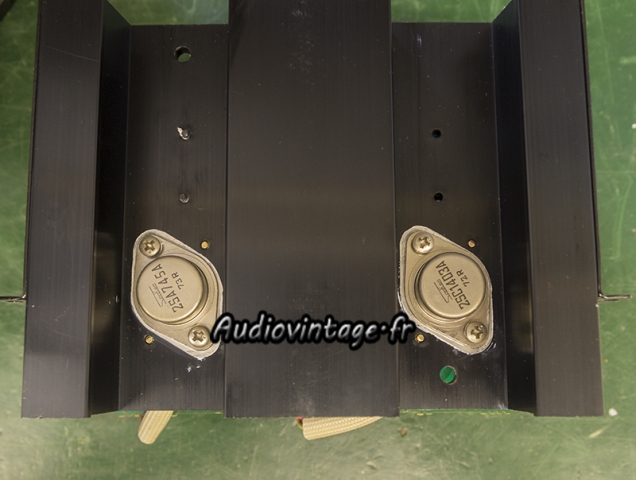

Les transistors de puissances sont tous démontés, mesurés et remontés avec micas neufs et graisse fraîche.

Sansui AU-517

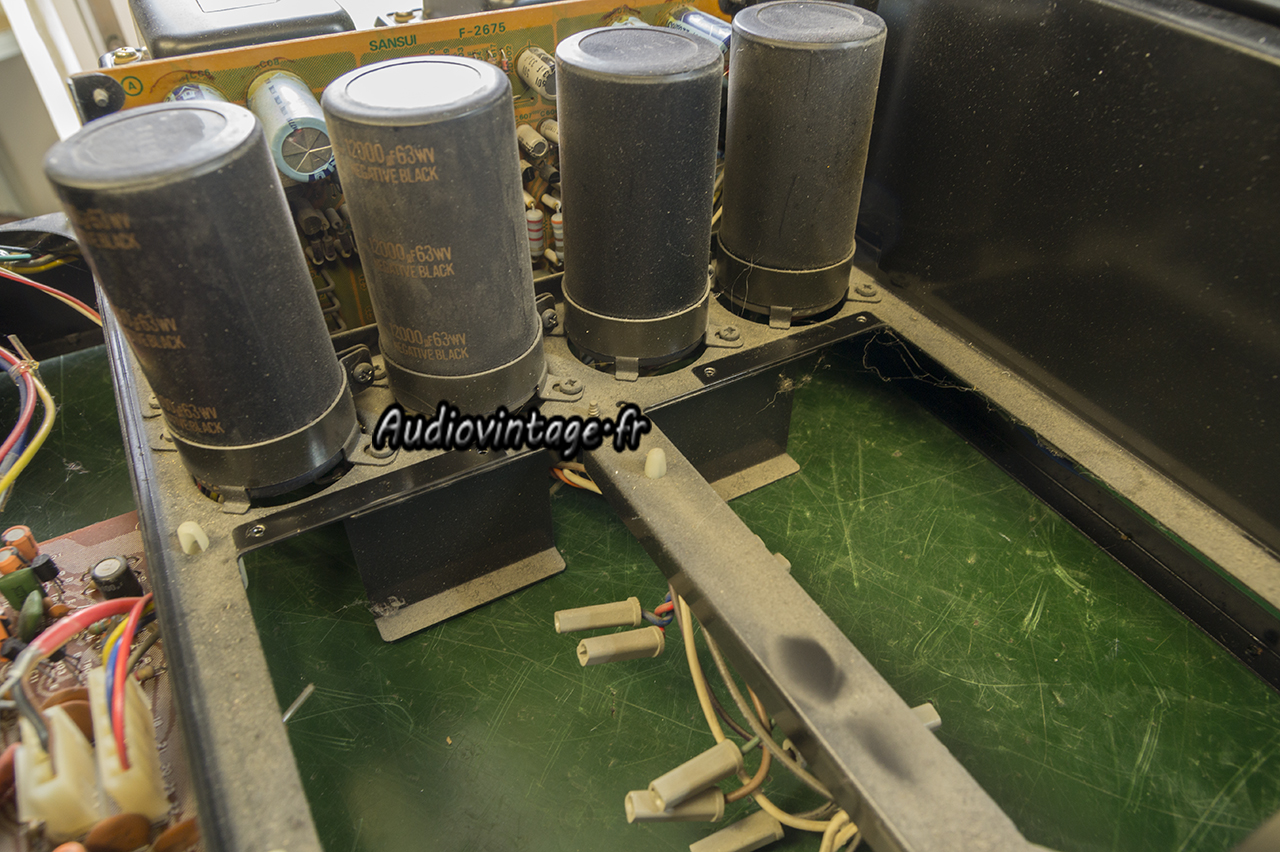

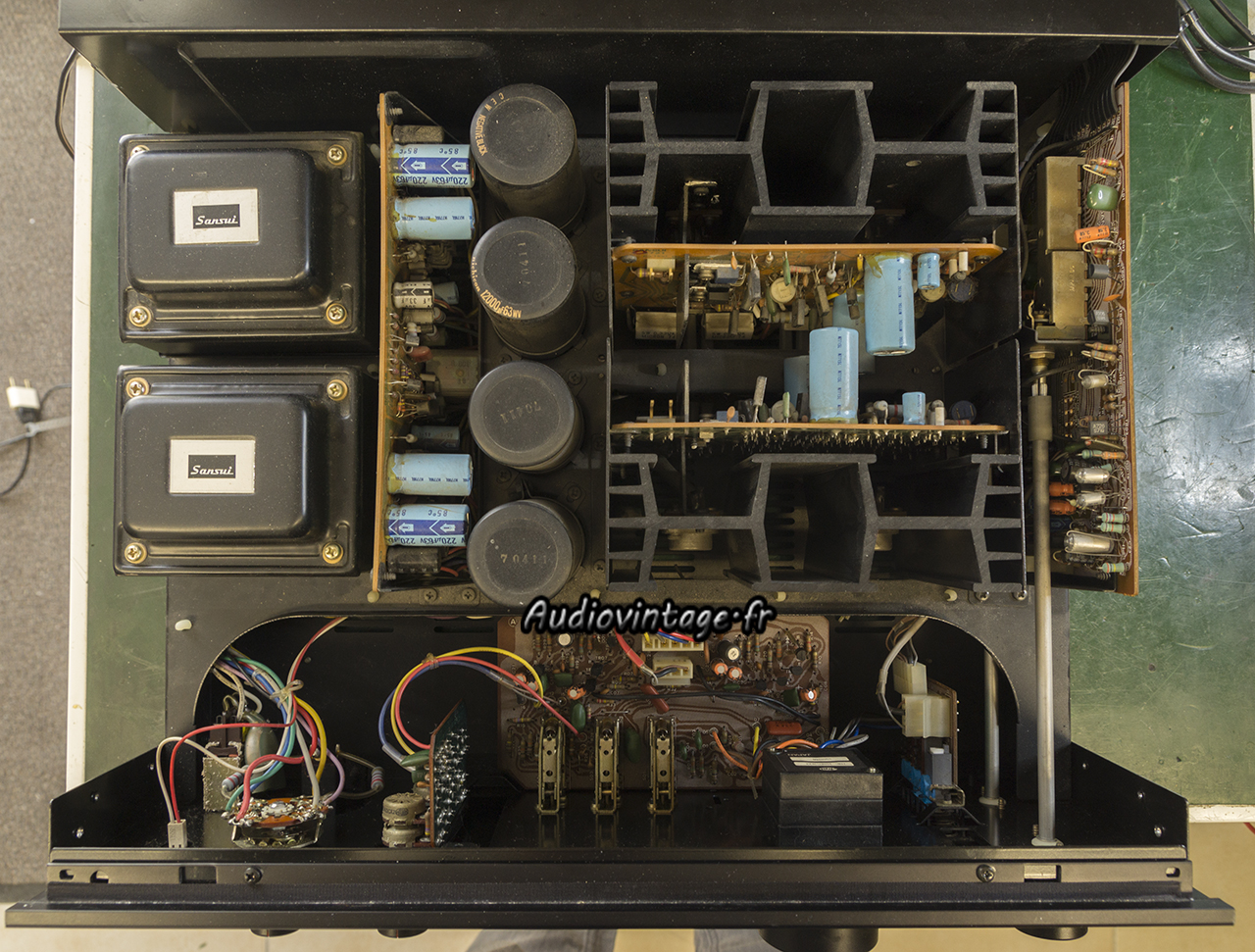

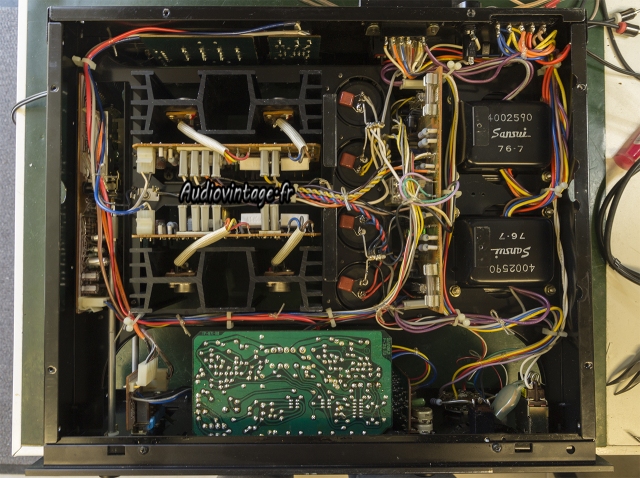

Châssis vidé.

Sansui AU-517
Le circuit d’alimentation et de protection.

Sansui AU-517

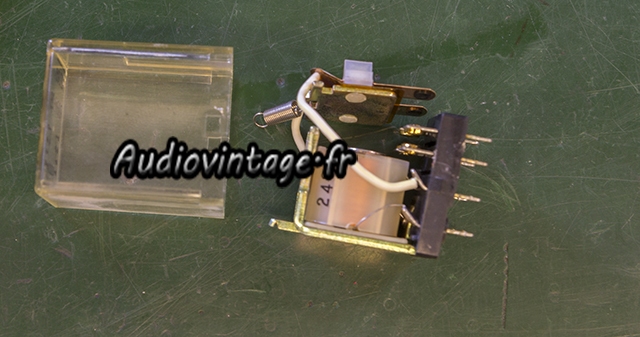

Comme d’habitude, le relais est démonté et ses contacts sont nettoyés.

Sansui AU-517

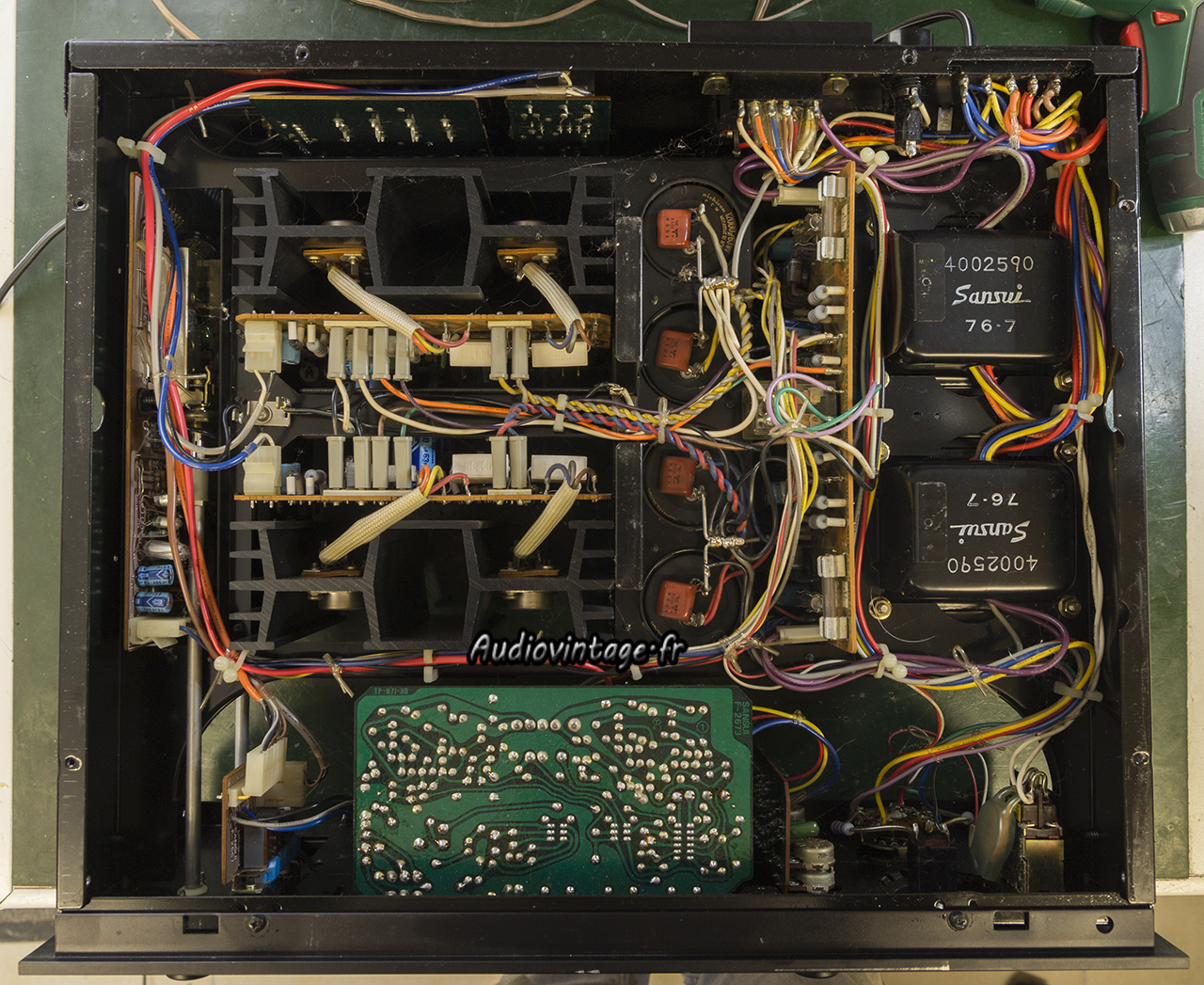

Circuit révisé. Condensateurs chimiques partout, colle suspecte supprimée, une double diode remplacée.

Sansui AU-517

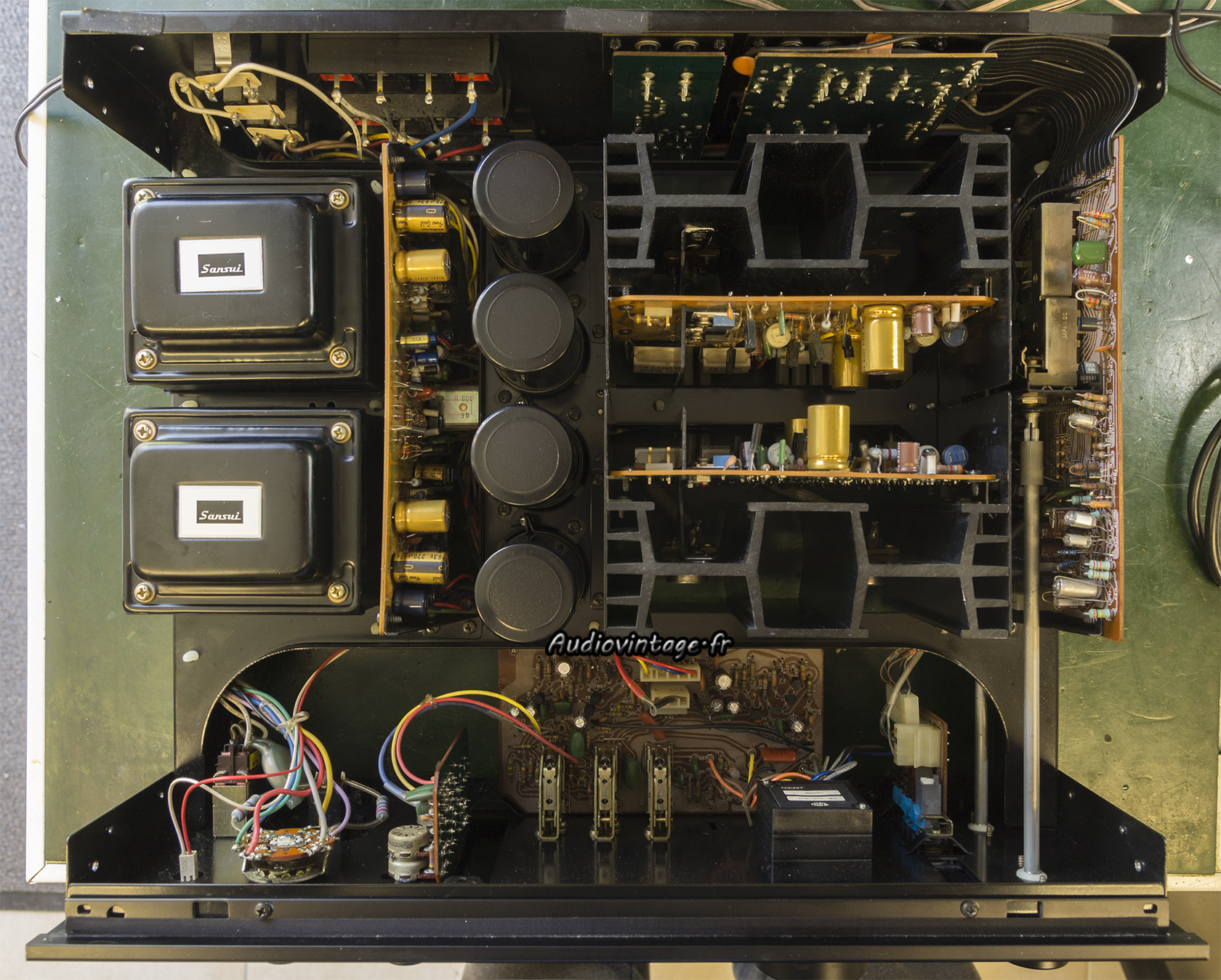

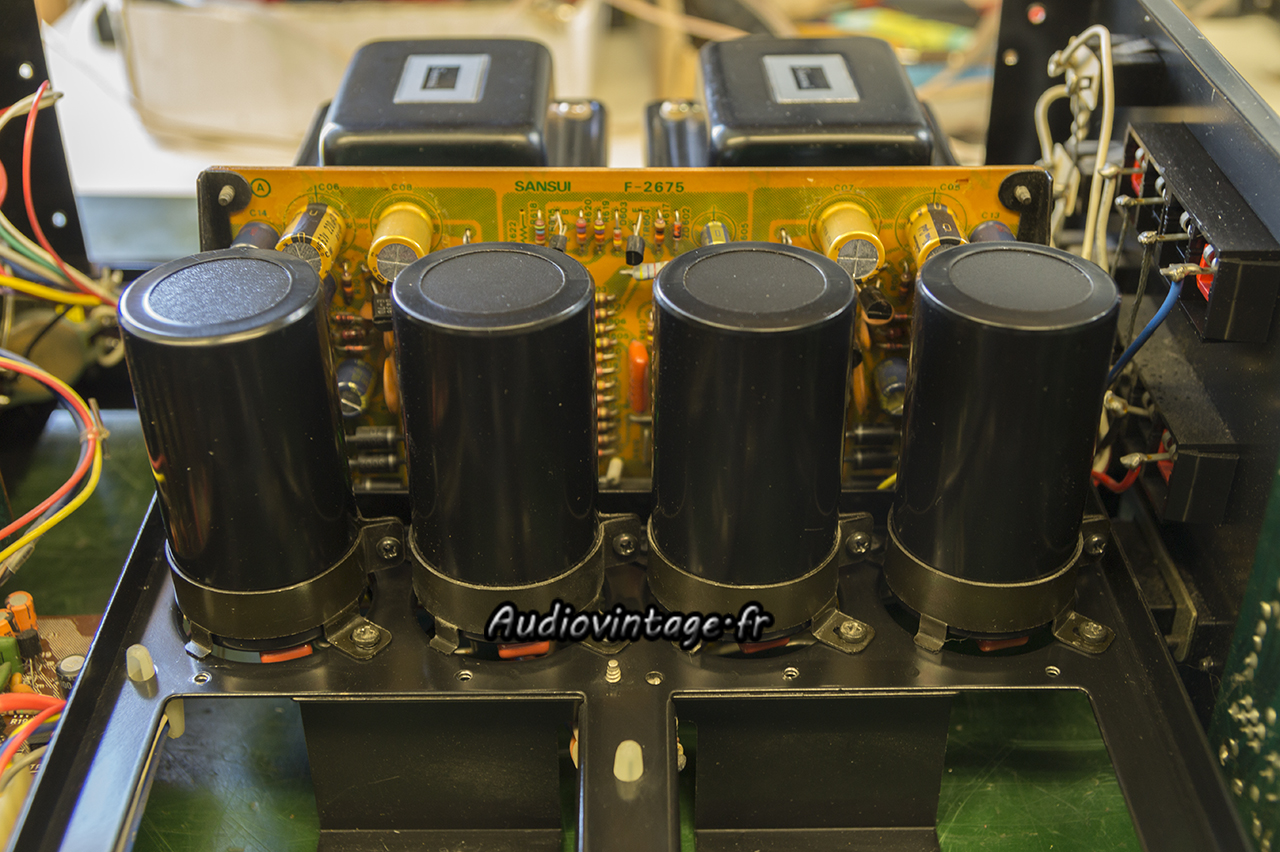

Les nouveaux condensateurs de filtrage de 15.000uf et leurs condensateurs films neufs prennent place. La fée du logis a également été invitée.

Sansui AU-517

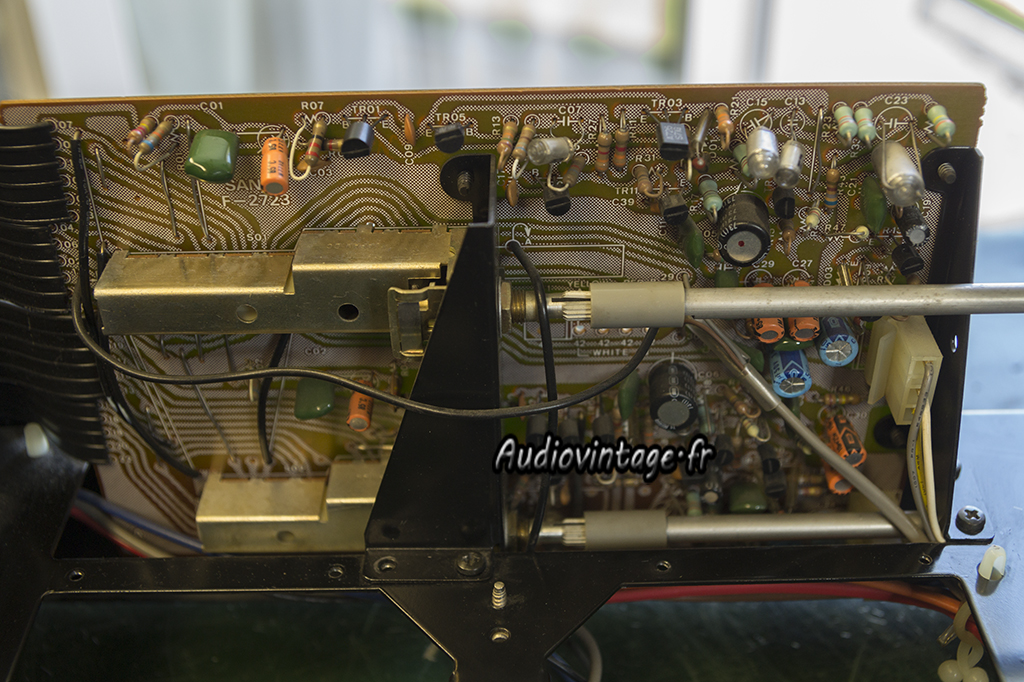

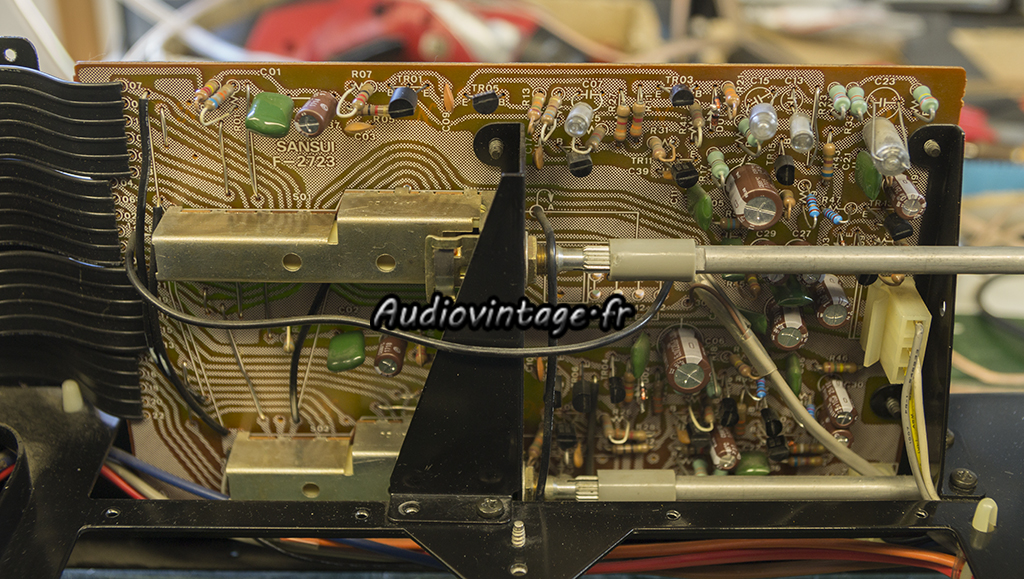

Tiens donc, ne serait-ce pas là un circuit phono ?

Sansui AU-517

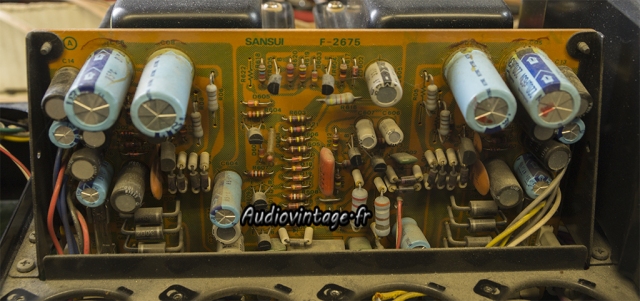

Condensateurs chimiques neufs, tout comme certaines résistances, diodes et transistors.

Sansui AU-517

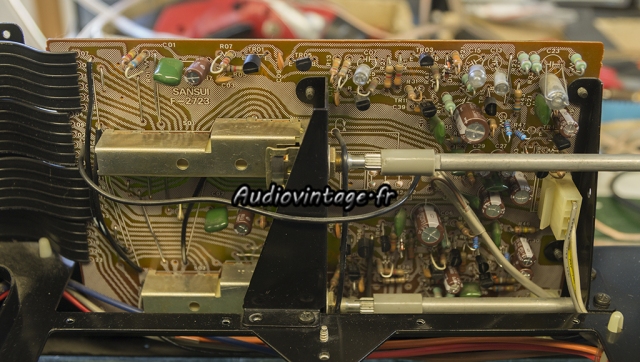

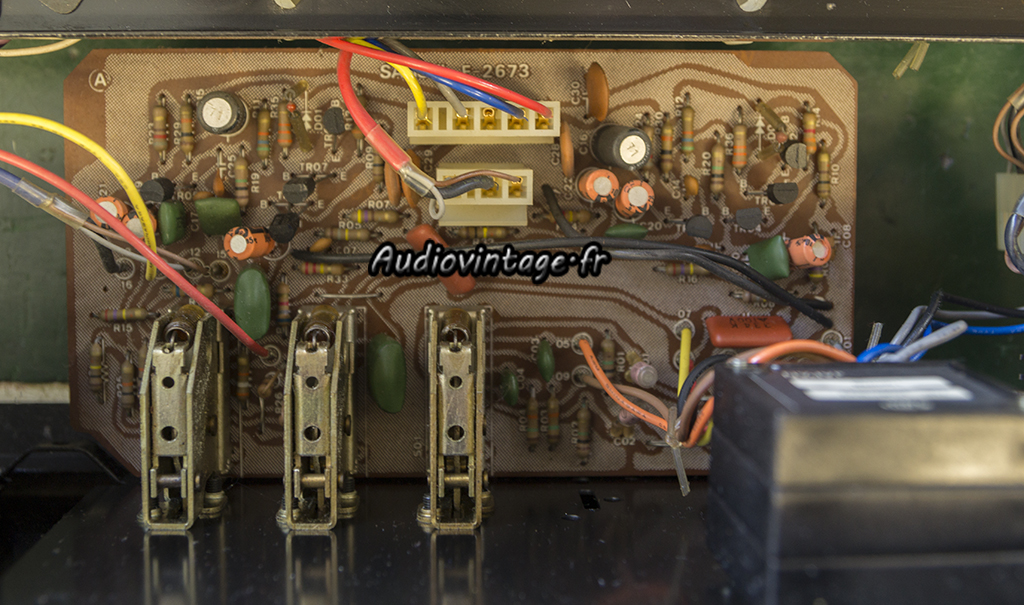

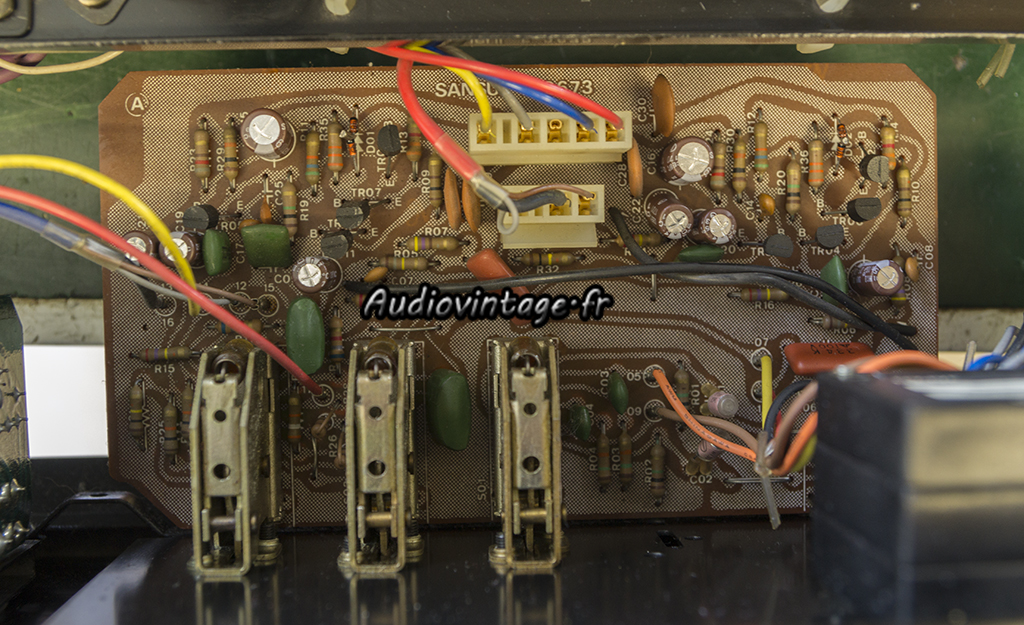

Le circuit de tonalité.

Sansui AU-517
Même punition, condensateurs chimiques ainsi que certaines diodes sont remplacés.

Sansui AU-517
Sansui AU-517
Terminé, toutes les commandes et switchs ont été nettoyés.

Sansui AU-517

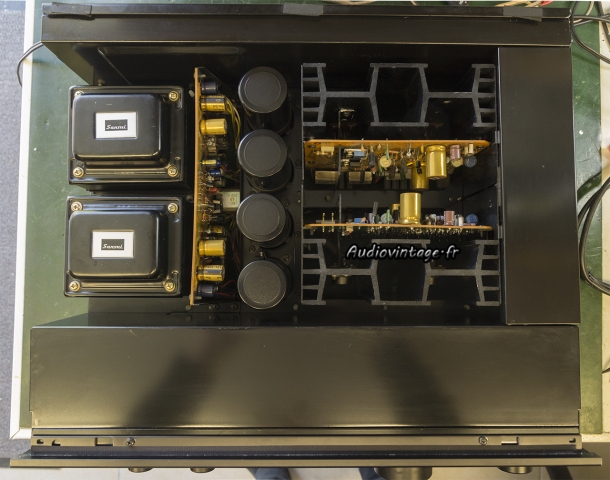

Avec ses blindages en place. Bias et offset sont ajustés.

Sansui AU-517

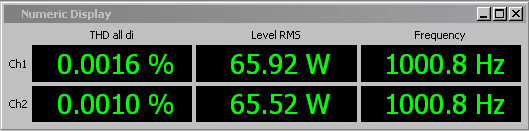

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Sansui AU-517

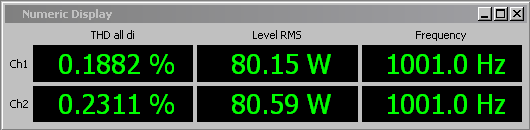

Distorsion relevée à 2x80w sous 8 ohms, entrée aux.

Sansui AU-517
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Sansui AU-517
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée aux, pondération A.

Sansui AU-517

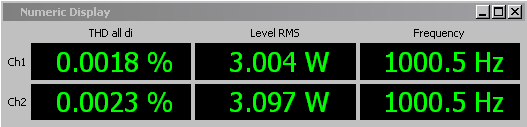

Distorsion relevée à 3w sous 8 ohms, entrée phono.

Sansui AU-517
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Sansui AU-517
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée phono, pondération A.

Sansui AU-517
Sansui AU-517
Sansui AU-517
Sansui AU-517

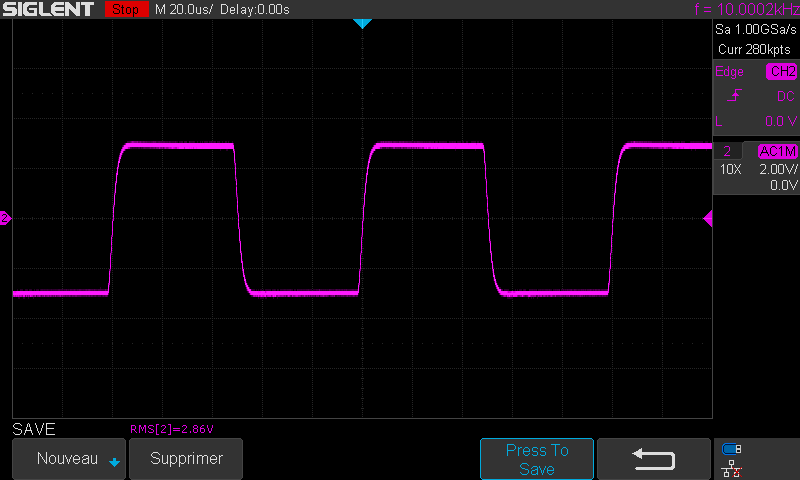

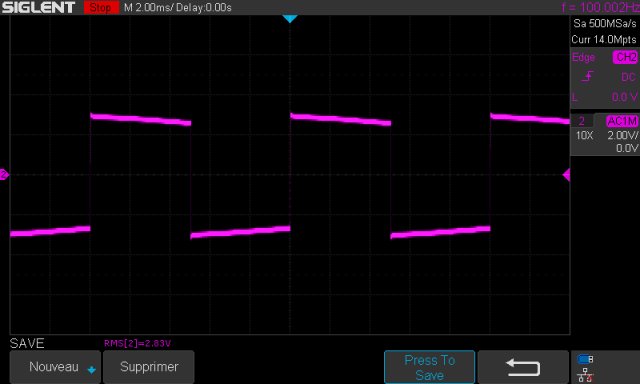

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à 1w en sortie sous 8 ohms.

Sansui AU-517

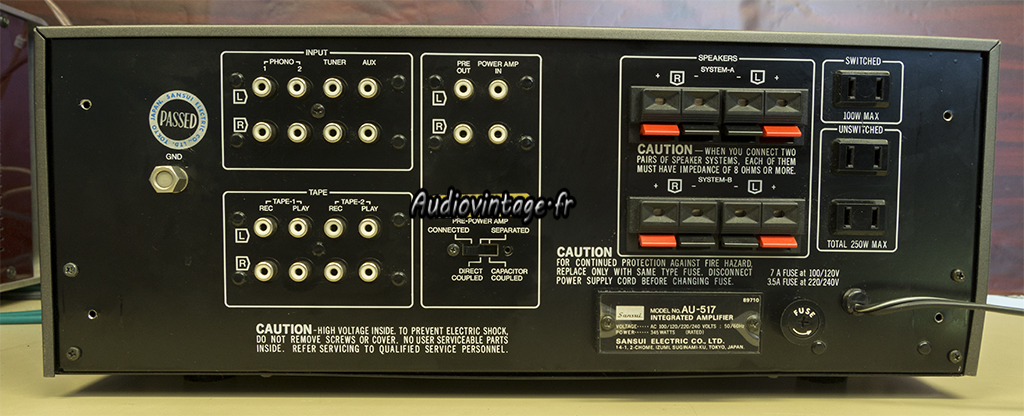

Connectique.
