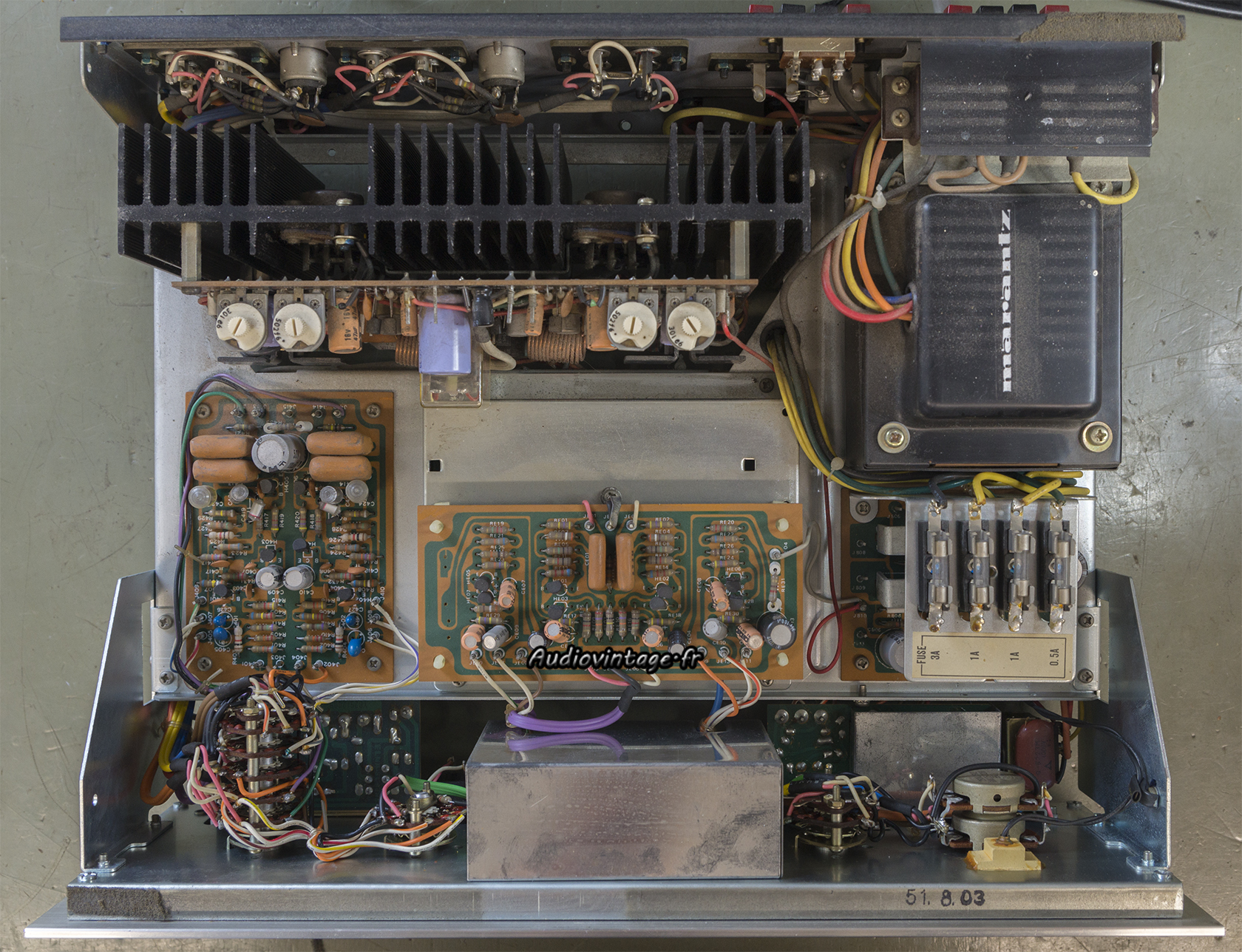

C’est au tour d’un Marantz 1070 de passer à l’atelier Audiovintage pour une révision complète.

Cet exemplaire fonctionne encore malgré les traditionnels mauvais contacts dans les commandes.
Il y a au moins deux déclinaisons différentes de cet appareil. Celle-ci est reconnaissable par la petite loupiotte ronde qui indique qu’il est en route. Sur l’autre version, on retrouve à la place une indication « power » elle-même éclairée. Il y a également des différences internes, particulièrement sur le circuit driver.

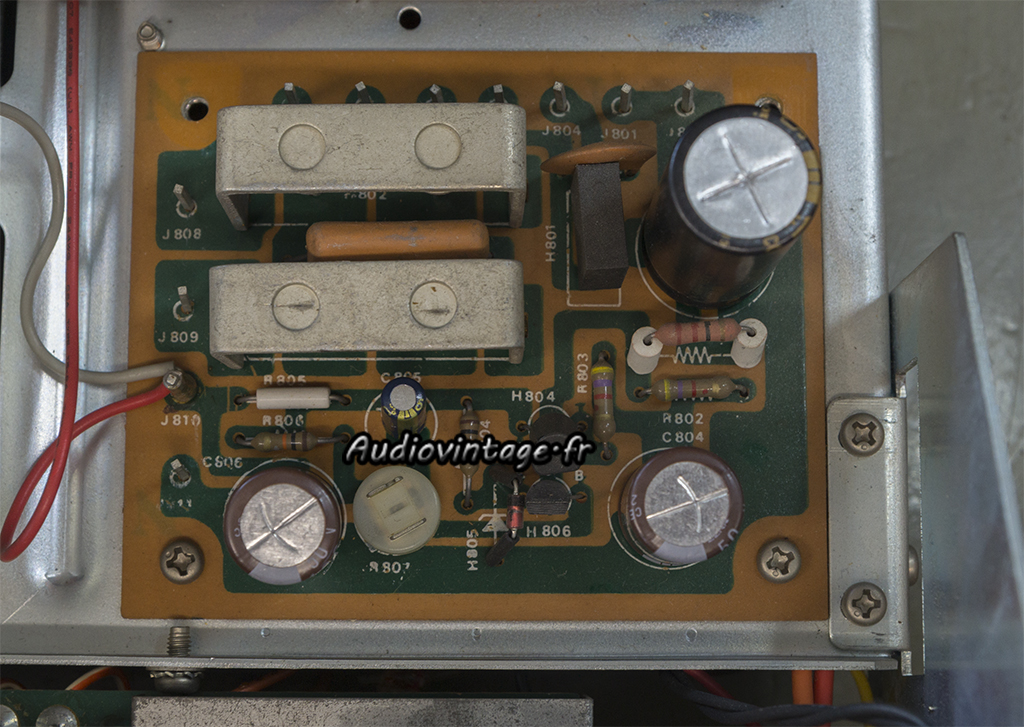

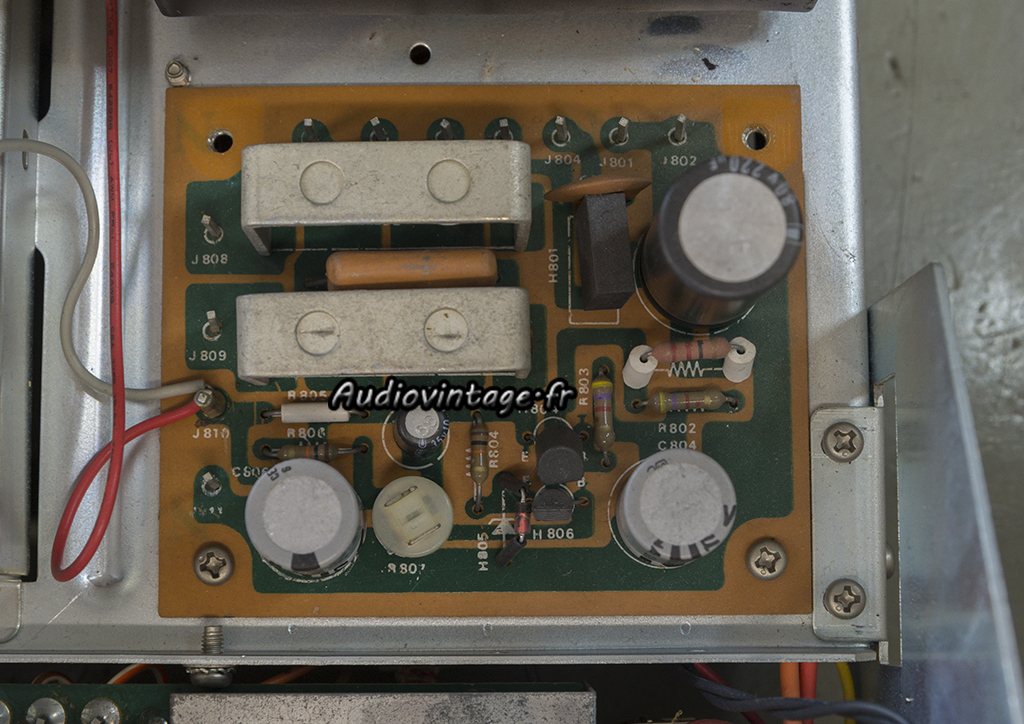

Le circuit d’alimentation.

Condensateurs chimiques neufs. La tension d’alimentation stabilisée sera réglée en fin d’intervention à l’aide de la résistance ajustable visible.

L’étage phono.

Condensateurs chimiques neufs.

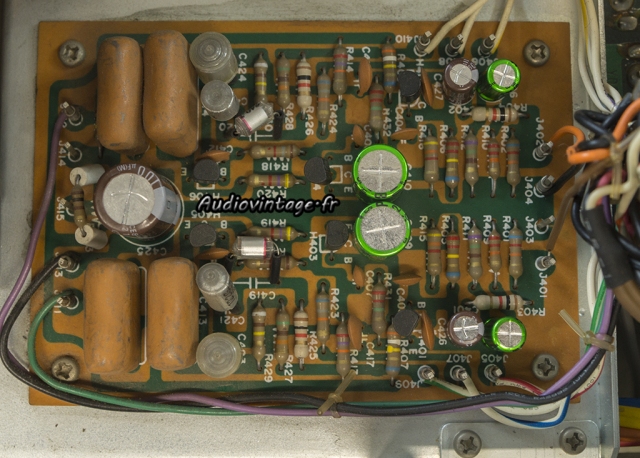

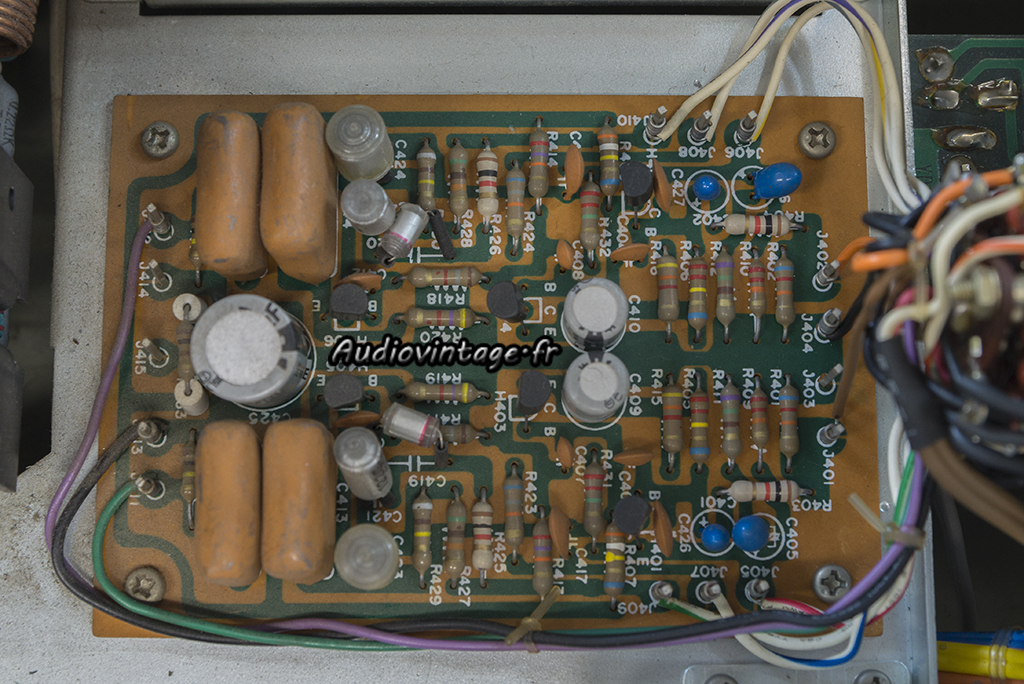

Circuit de tonalité.

Condensateurs chimiques neufs également.

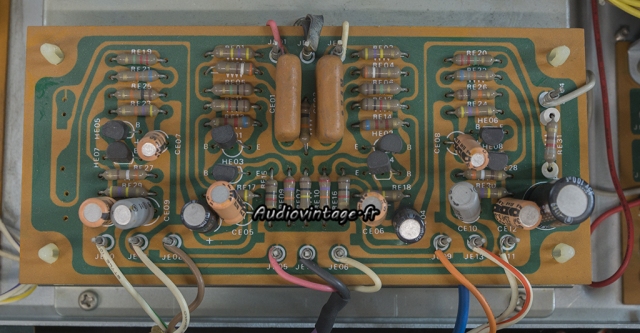

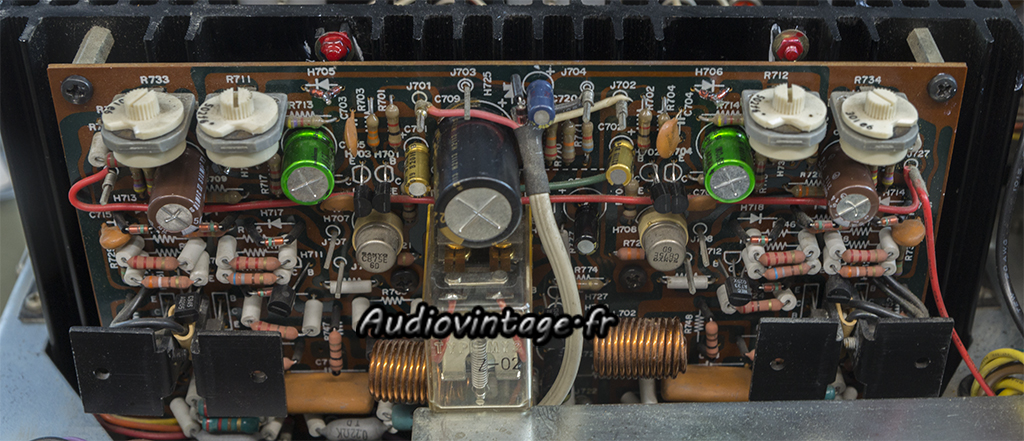

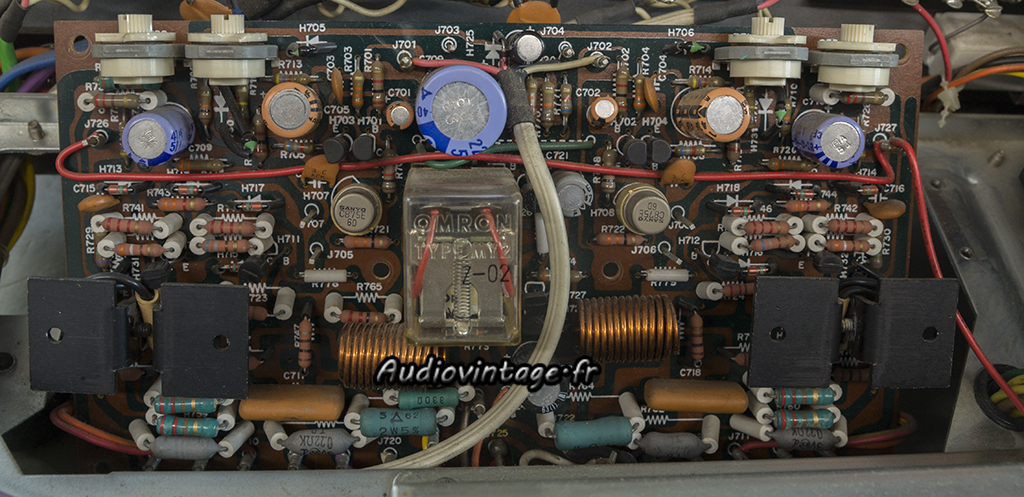

Le circuit « driver » qui supporte également le circuit de muting/protection.

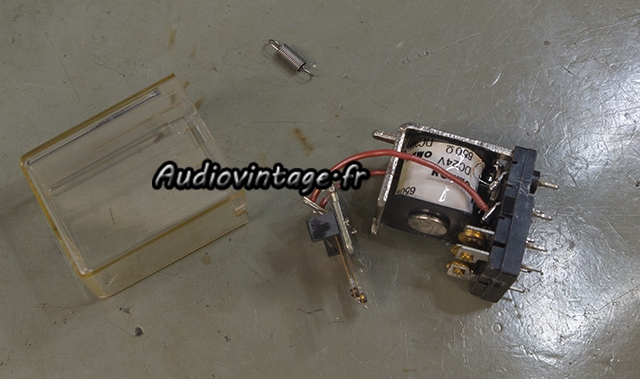

Le relais est d’ailleurs retiré et ses contacts nettoyés.

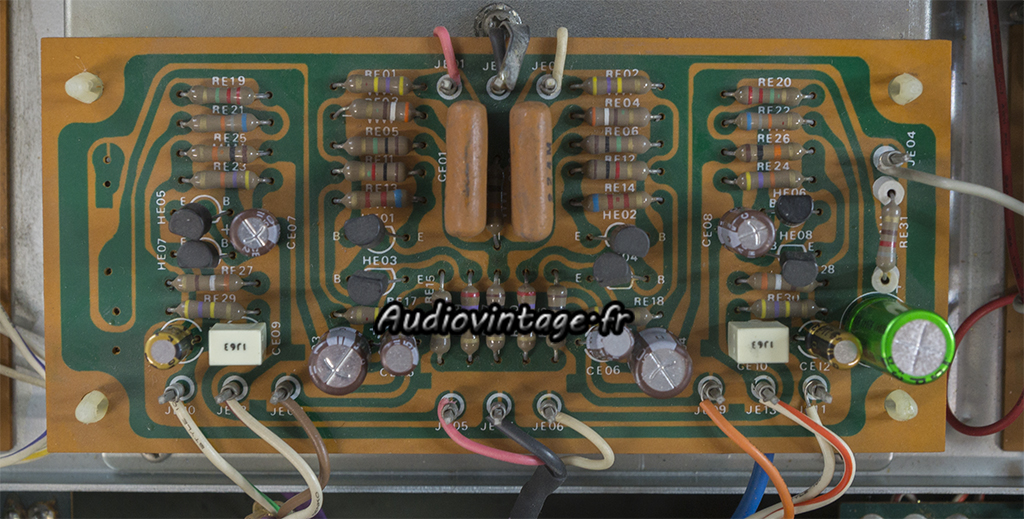

Les condensateurs chimiques sont remplacés tout comme certains transistors et diodes.

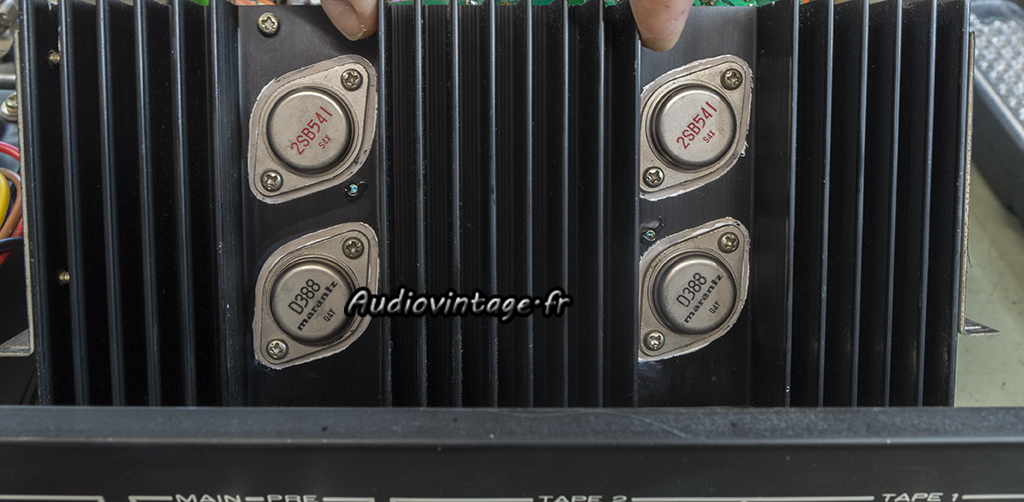

Les transistors de puissances ont été retirés, leurs pattes désoxydées, puis testés, et enfin remontés que des micas d’isolation neufs et de la graisse fraiche.

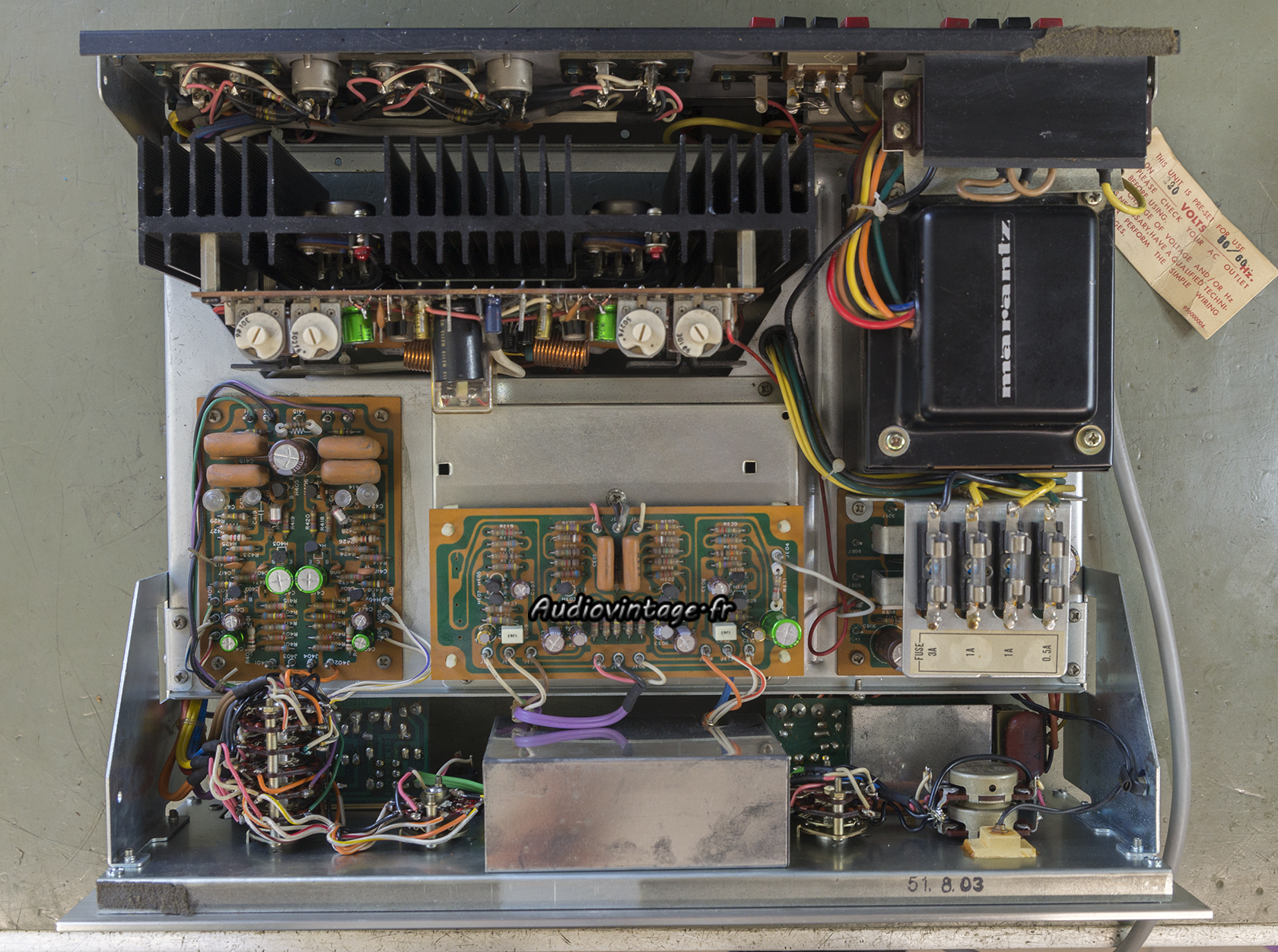

Les commandes et les connecteurs sont nettoyées, l’appareil est ensuite configuré en 240v. Enfin, la tension d’alimentation stabilisée, les courants de repos et les offsets sont réglés.

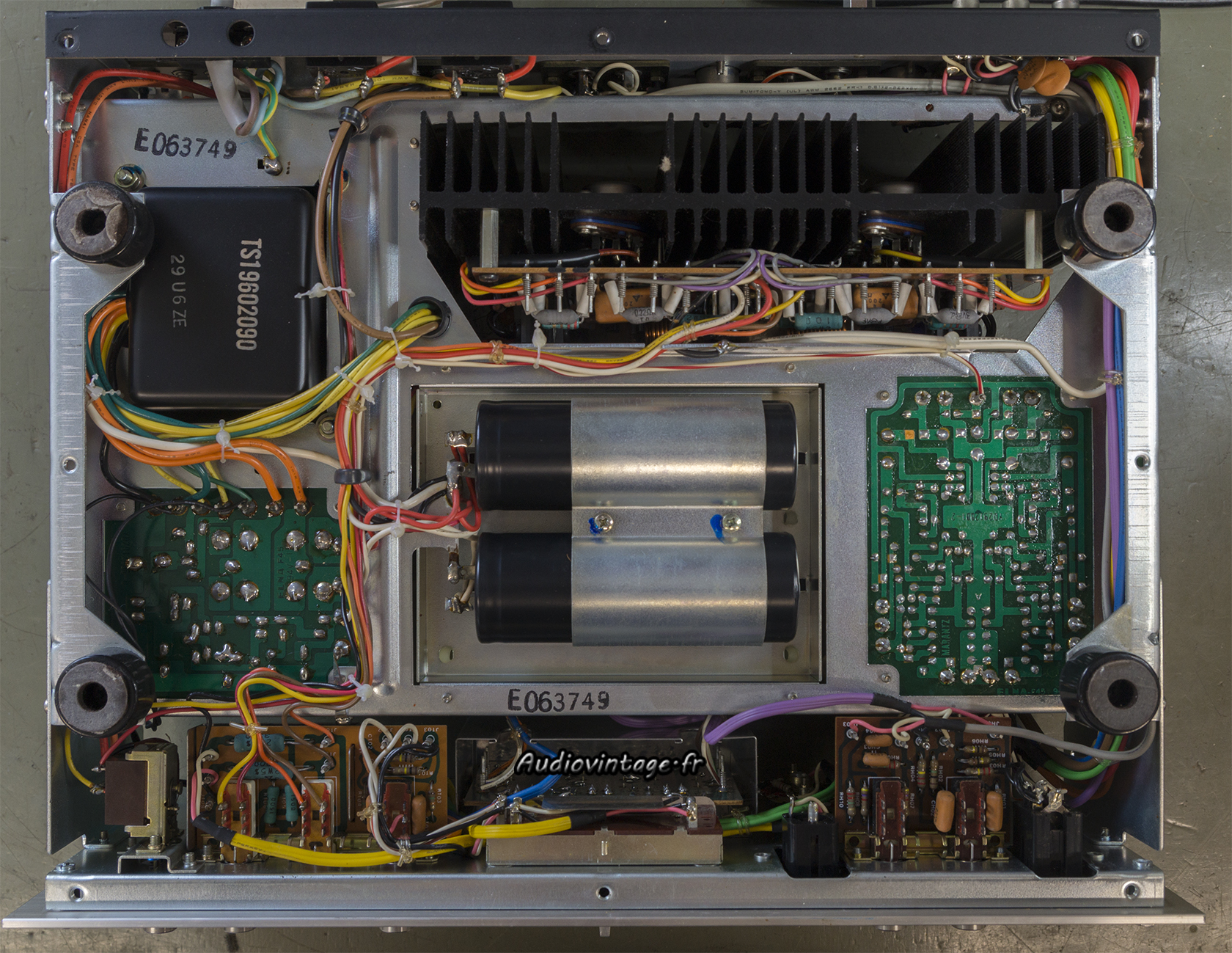

Les condensateurs de filtrages d’alimentation situés sous l’appareil sont parfaits à la mesure, ils ne sont donc pas remplacés.

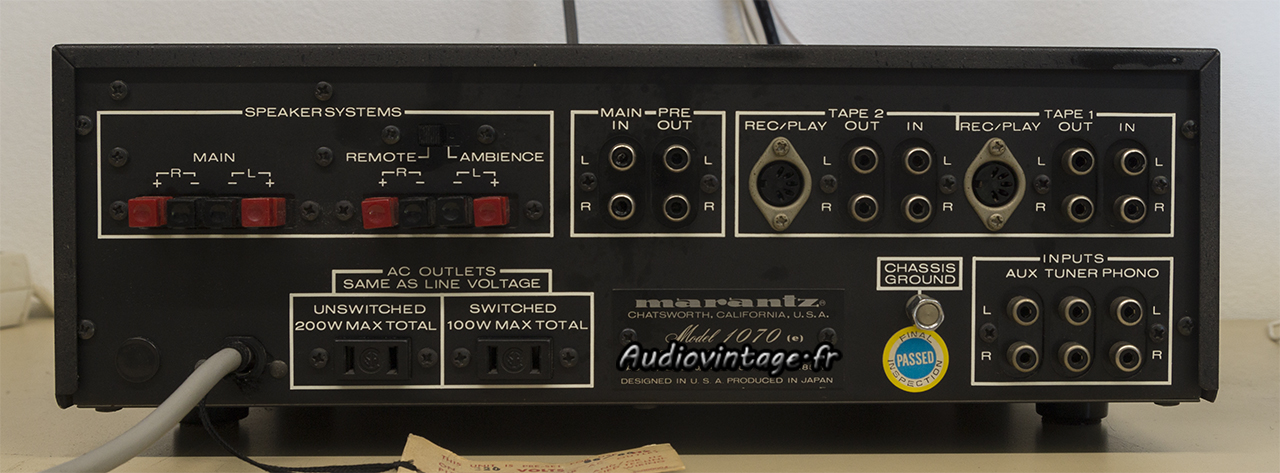

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x35w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

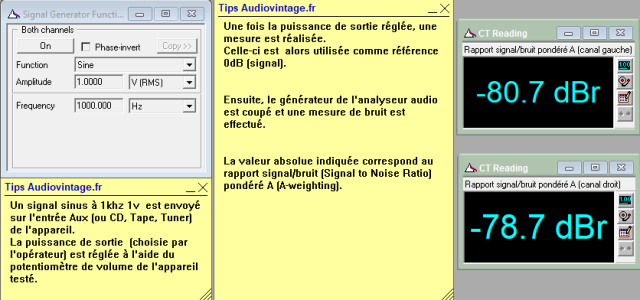

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

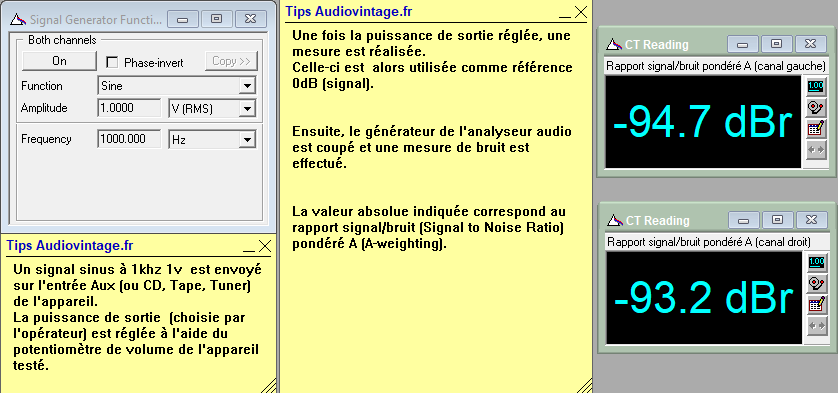

Rapport signal bruit à 2x35w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

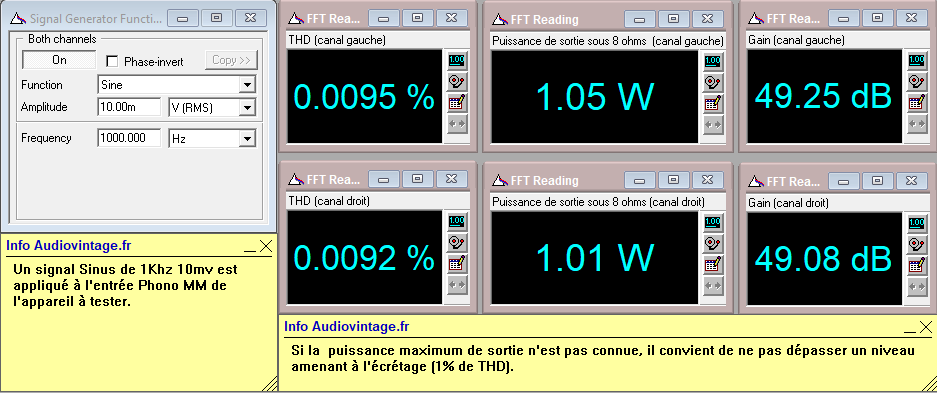

Distorsion à 2x1w sous 8 ohms, entrée phono.

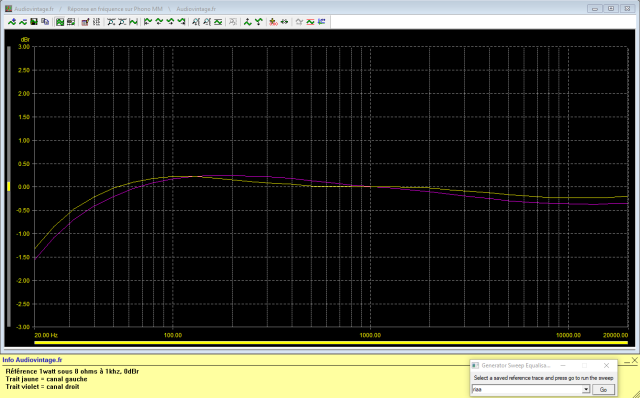

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

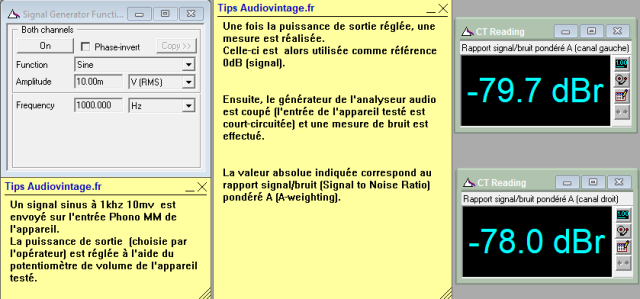

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

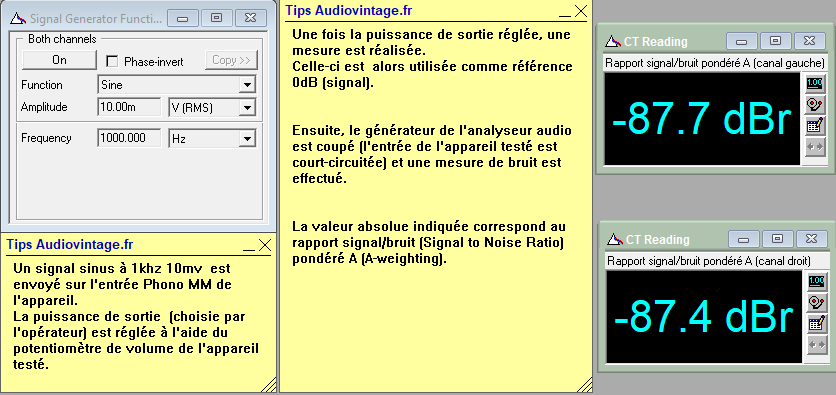

Rapport signal bruit à 2x35w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

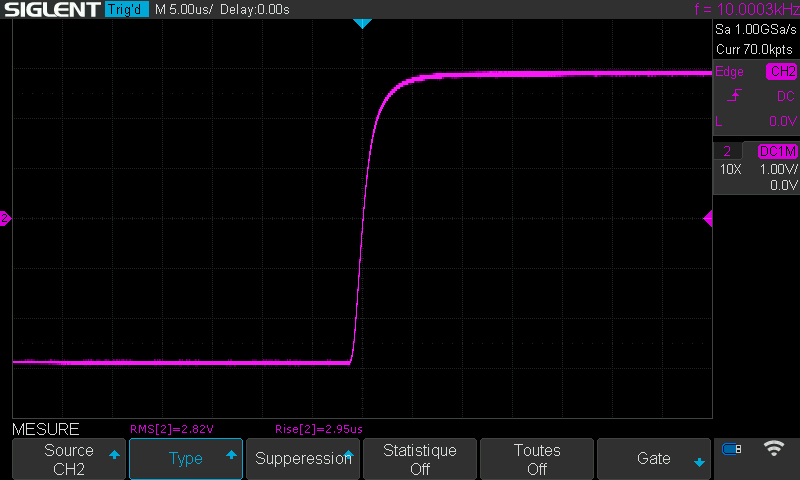

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.

Et si vous faisiez réparer et/ou réviser votre Marantz ? : L’atelier Audiovintage
