Marantz 2325

Marantz 2325 : beaucoup de boutons à presser :)
Aucun son ne sort de ce gros Receiver Marantz 2325 venu du plat Pays. Après avoir fait quelques centaines de kilomètres, il est donc accueilli à l’atelier Audiovintage pour réparation et révision.

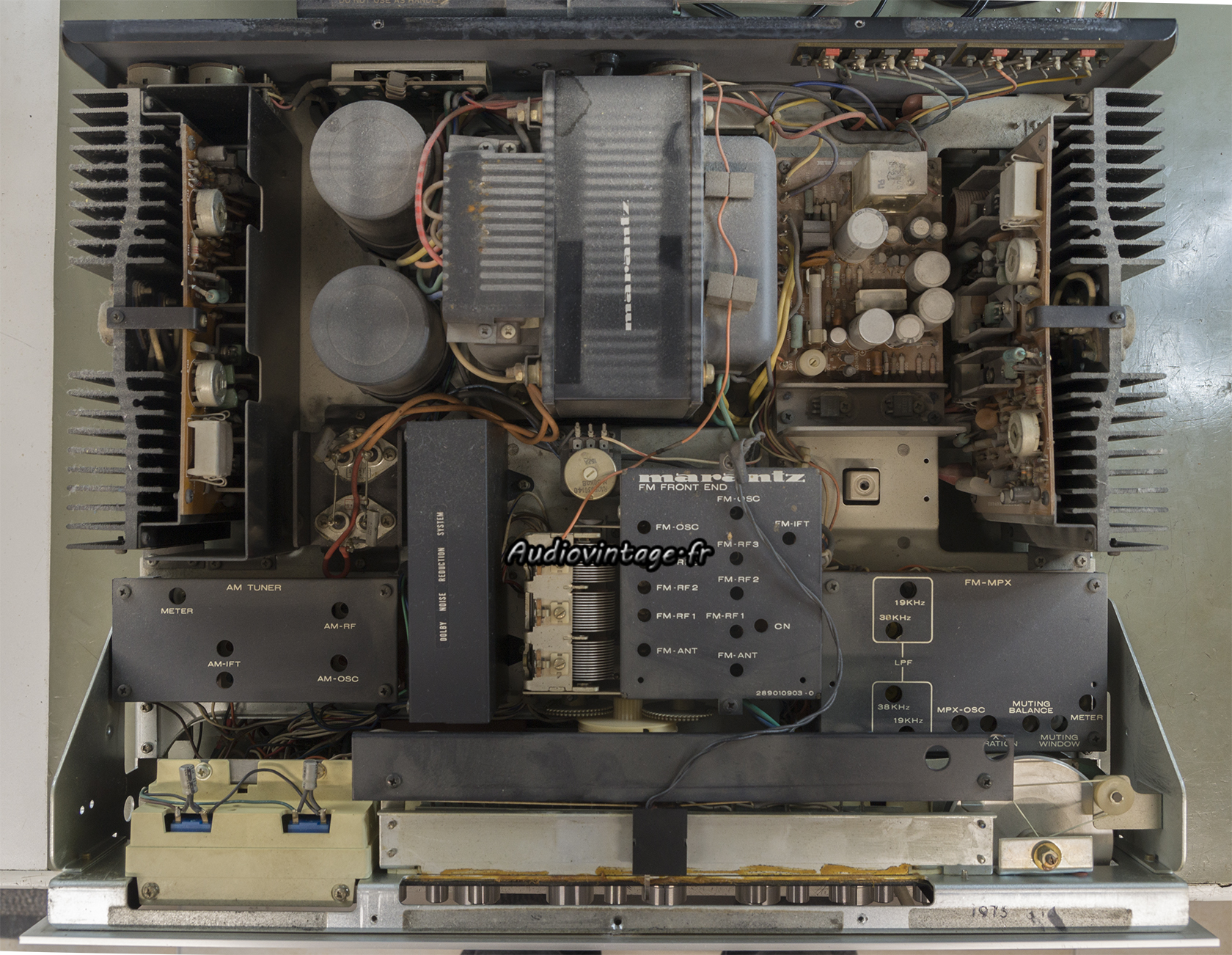

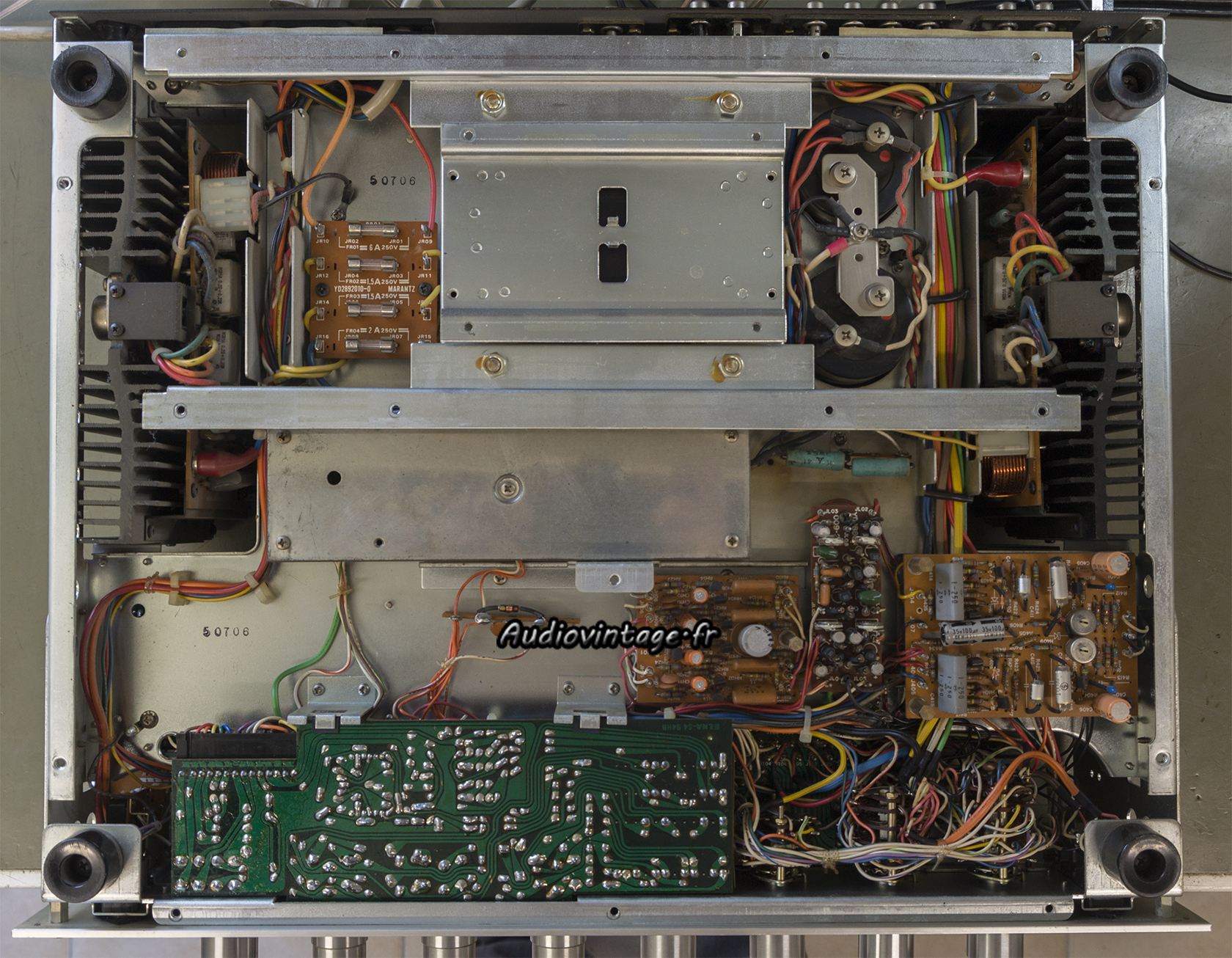

Marantz 2325 : à son arrivée.
Marantz 2325 : à son arrivée.
La panne est rapidement trouvée avec un fusible HS sans qu’il soit la conséquence d’un souci plus grave.
Toujours est-il que l’appareil va avoir droit à une sérieuse révision.

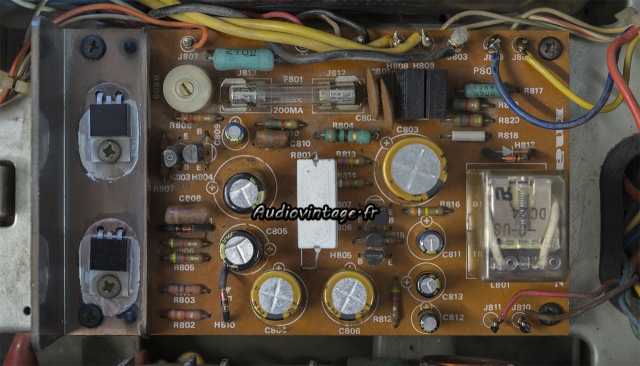

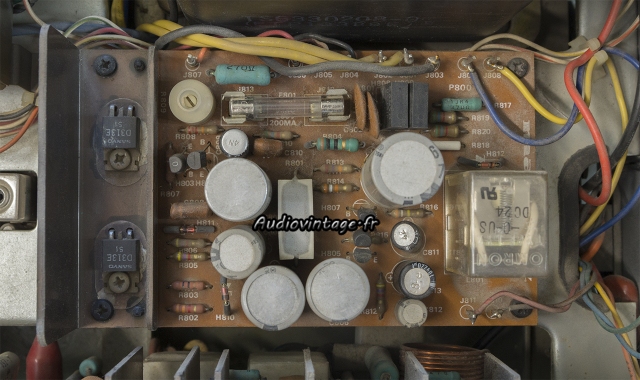

Marantz 2325 : alimentation et protection à réviser.
Le circuit d’alimentation et de protection.

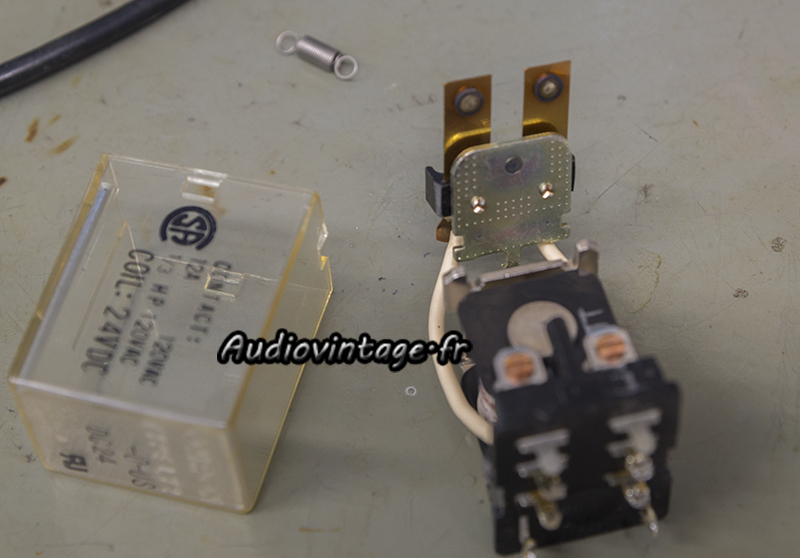

Marantz 2325 : relais à désoxyder.
Voici un relais dont les contacts nécessitent une bonne désoxydation !

Marantz 2325 : circuit alimentation et protection révisé.
Les condensateurs chimiques sont remplacés, le relais remonté après nettoyage. Enfin, les transistors ballast sont remplacés par des composants récents plus costauds. Les originaux qui étaient en place souffrent beaucoup dans la plupart des Marantz de cette génération.

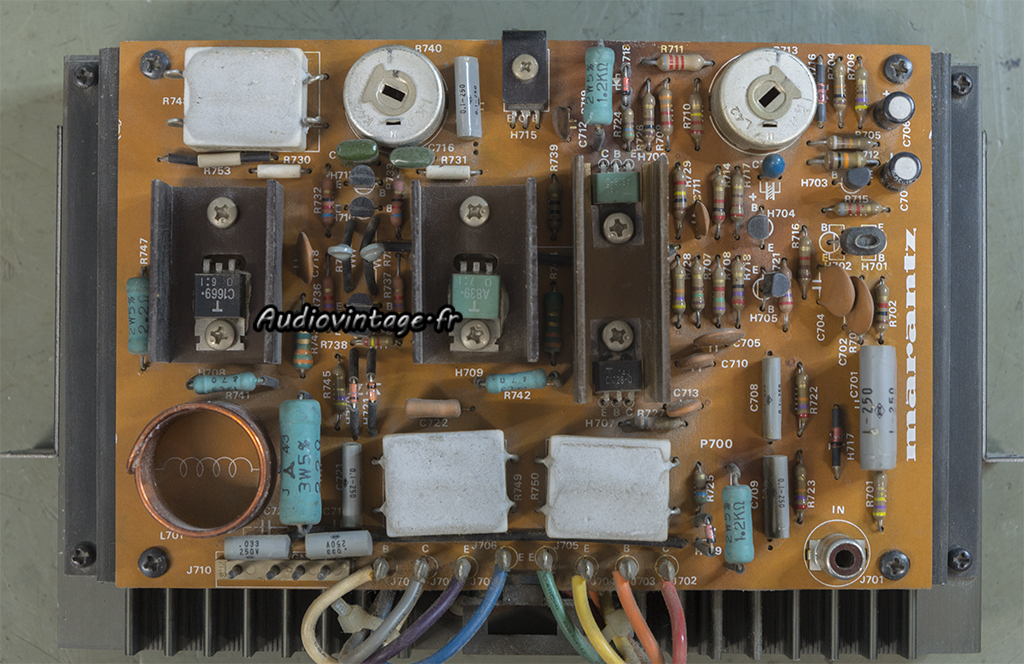

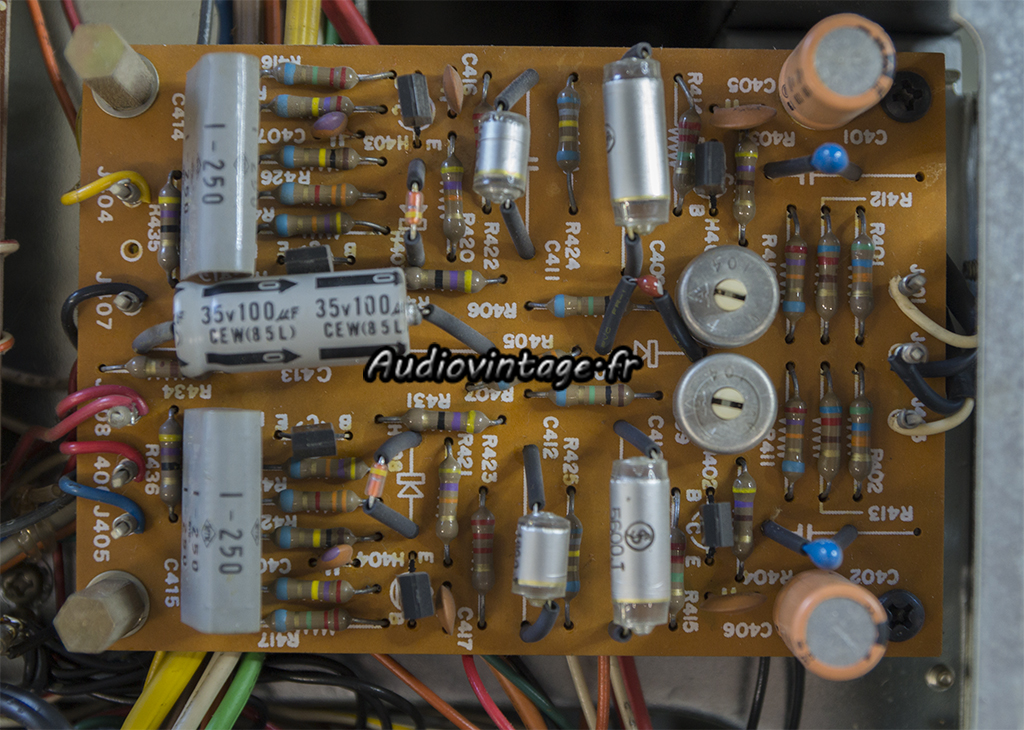

Marantz 2325 : circuit driver à réviser.
Un des deux circuits drivers.

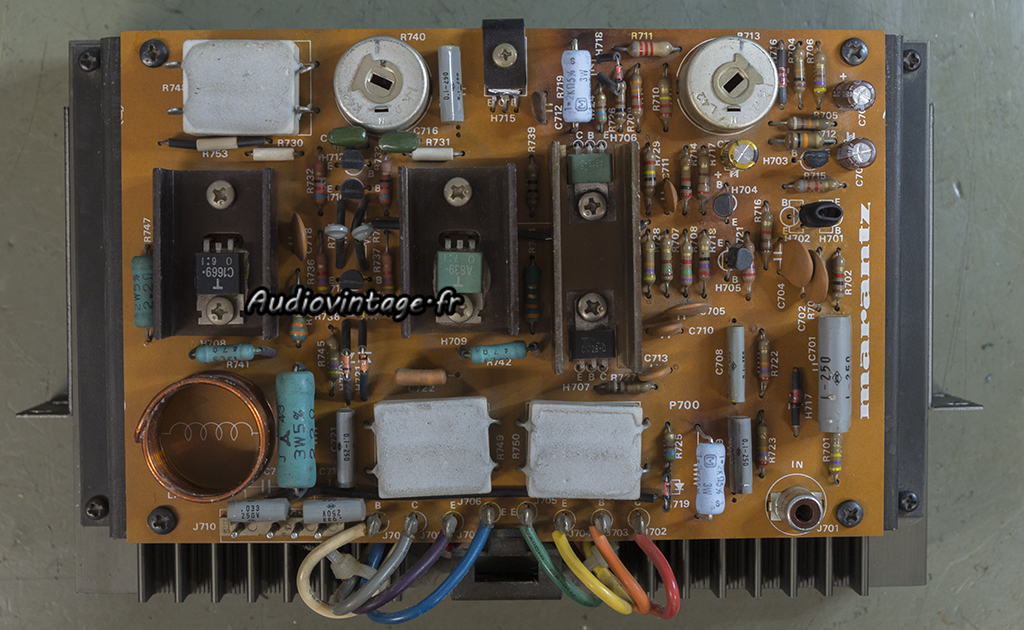

Marantz 2325 : circuit driver révisé.
Condensateurs chimiques neufs ainsi que certains transistors problématiques avec l’âge. Deux résistances de forte puissance qui chauffent beaucoup sont également remplacées par sécurité par des références plus costaudes.

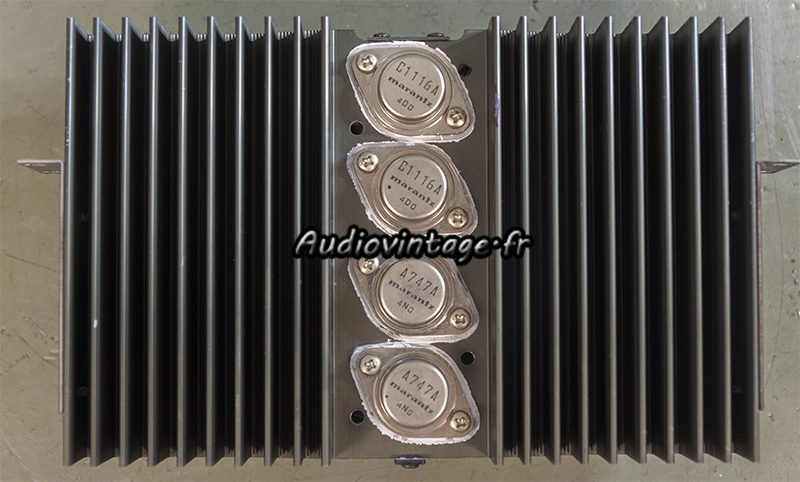

Marantz 2325 : micas neufs et graisse fraiche.
Tous les transistors de puissances sont démontés, nettoyés, testés puis remontés sur des micas d’isolation neufs et de la graisse fraiche.
Le second canal reçoit les mêmes soins.

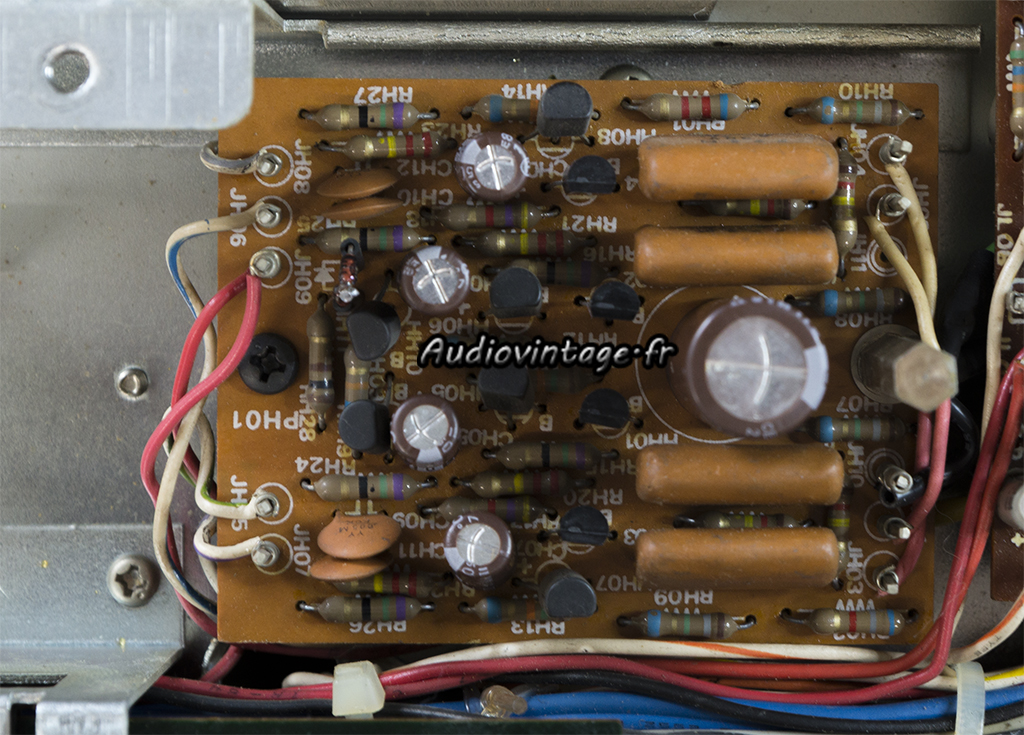

Marantz 2325 : étage phono à réviser.
L’étage phono.

Marantz 2325 : étage phono révisé.
Condensateurs chimiques et transistors remplacés.

Marantz 2325 : circuit buffer à réviser.
Le circuit buffer.

Marantz 2325 : circuit buffer révisé.
Condensateurs chimiques neufs ainsi que certains transistors.

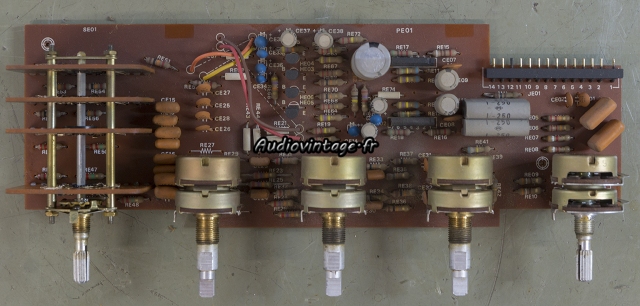

Marantz 2325 : circuit de tonalité à revoir.
Le circuit de tonalité. Pas beaucoup de semi-conducteurs pour cause de l’utilisation de circuits intégrés BA312 que l’on retrouve aussi dans d’autres Marantz et Sansui. Composants en très bon état ici mais qui peuvent être compliqués à remplacer en cas de panne car ils sont obsolètes, mais je travaille à temps perdu à la création d’un montage équivalent…

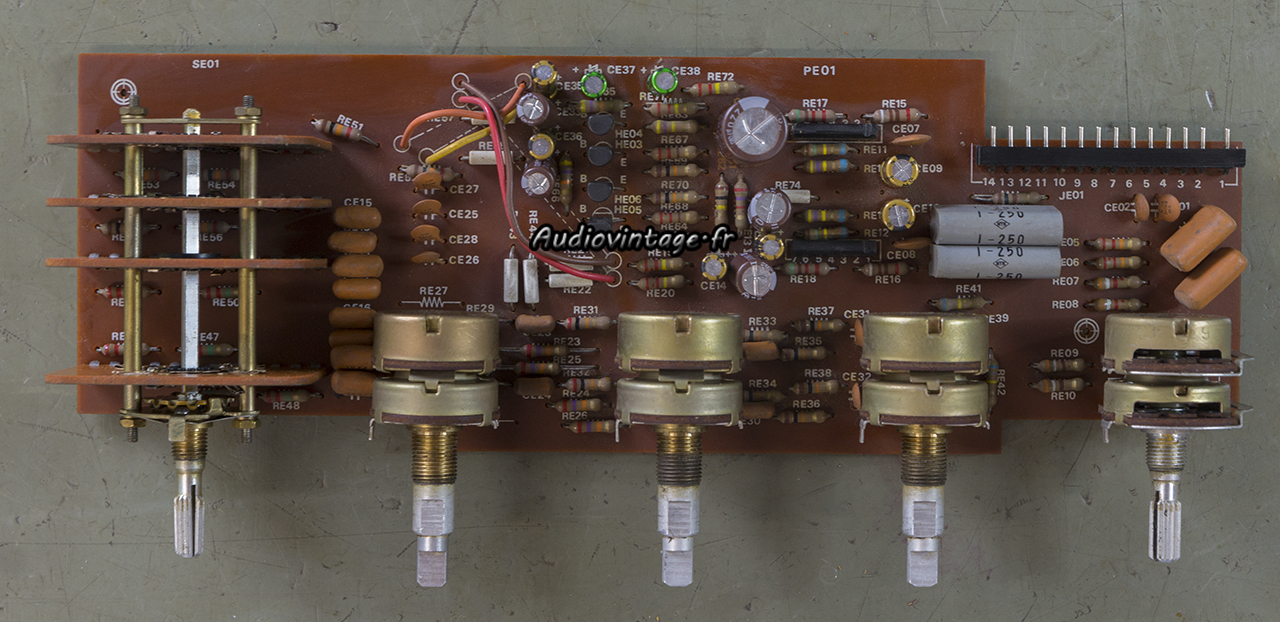

Marantz 2325 : circuit de tonalité révisé.
Condensateurs chimiques neufs.

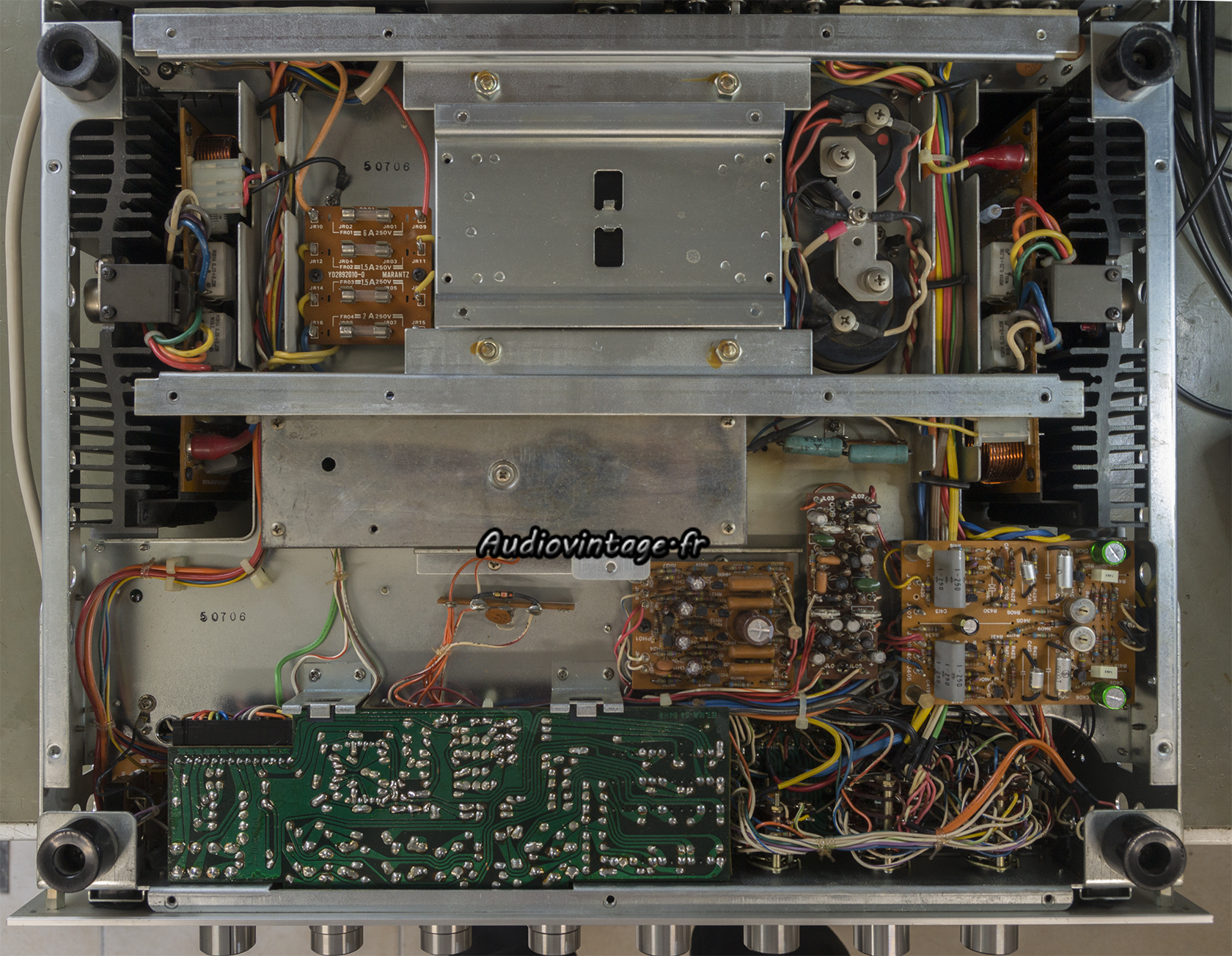

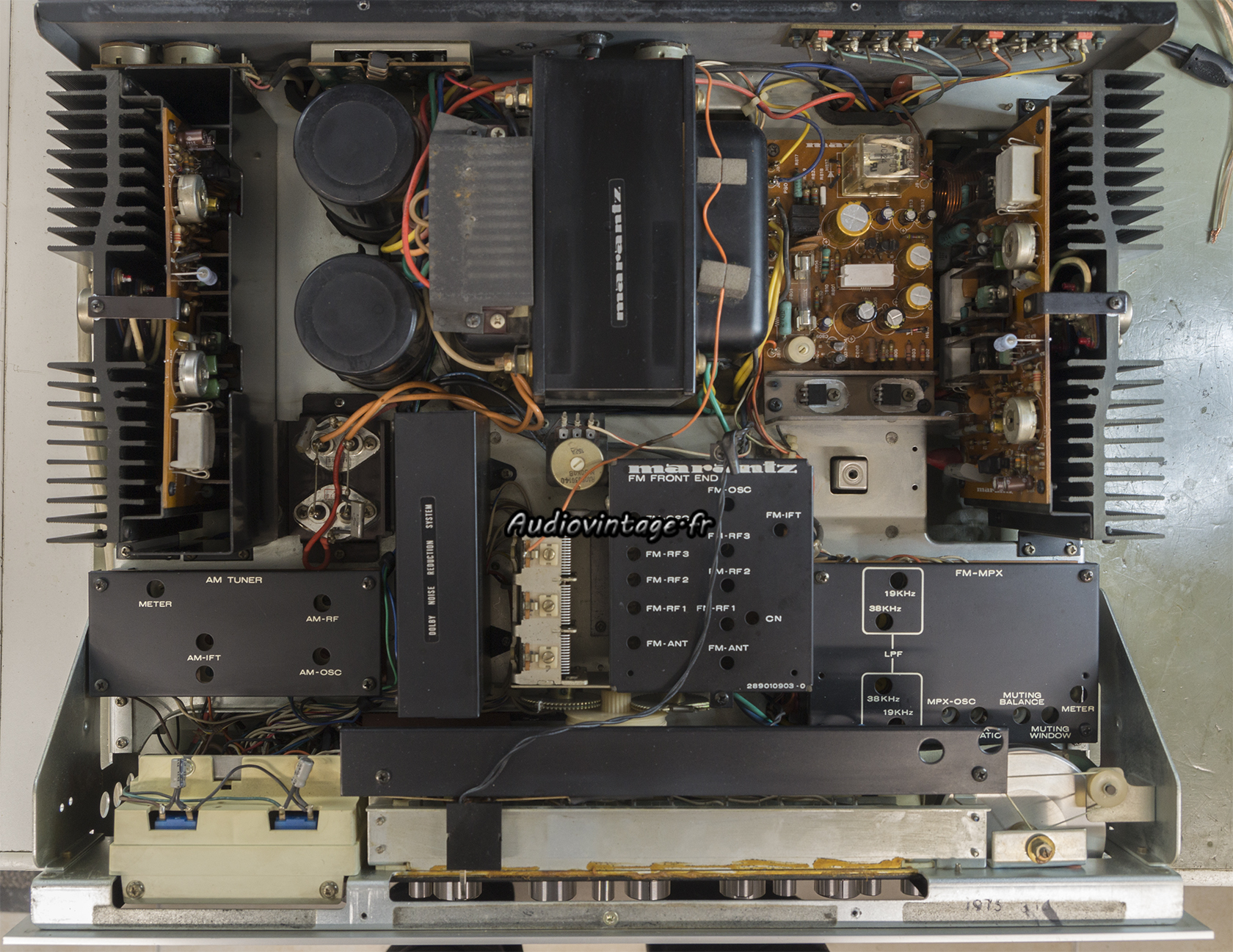

Marantz 2325 : terminé.
Marantz 2325 : terminé.
Les ampoules du bandeau radio et des vumètres sont remplacées, les commandes nettoyées, l’alimentation est modifiée en 240v. tension d’alim, bias et offset sont ajustés.
Les condensateurs de filtrage de l’alimentation sont bons à la mesure et restent en place. La section Tuner, très peu utilisée par le propriétaire, fonctionne correctement et n’est pas révisée.
Terminé !

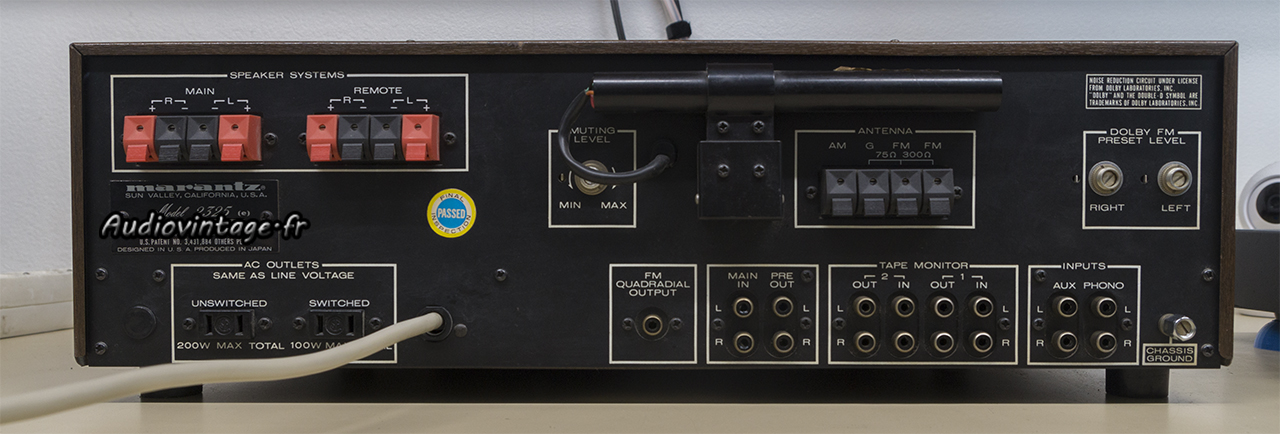

Marantz 2325 : connectique.
Connectique.

Les mesures sur entrée Aux :

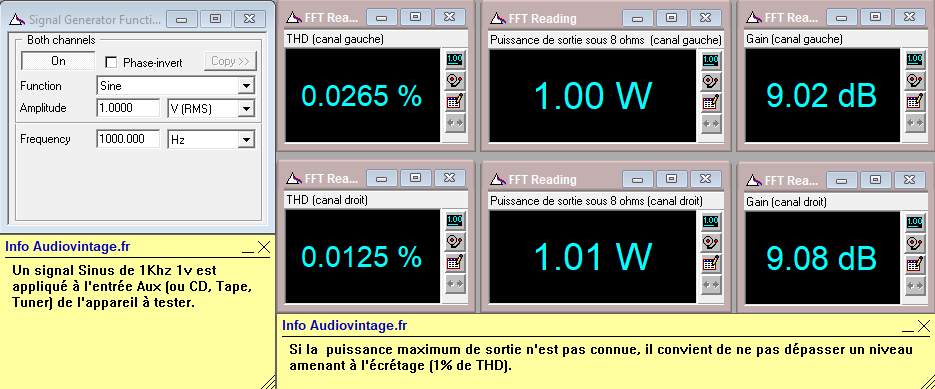

Marantz 2325 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

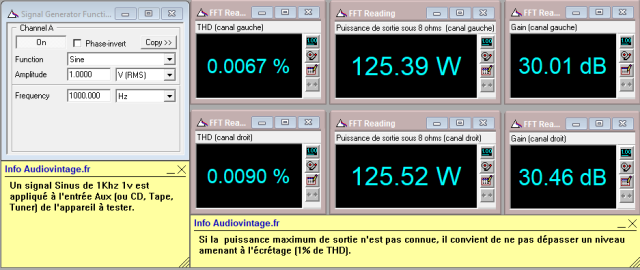

Marantz 2325 : distorsion-a-2x125w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x125w sous 8 ohms, entrée aux, tone defeat.

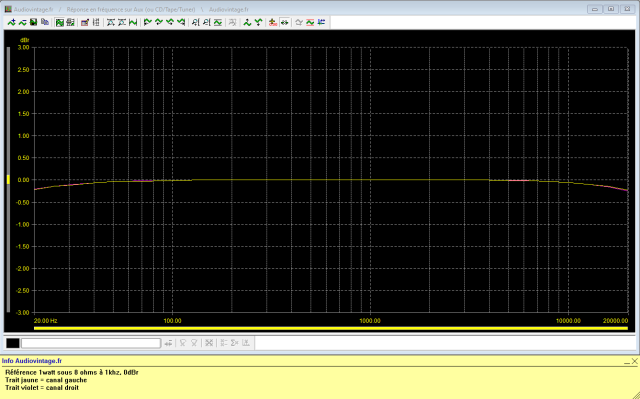

Marantz 2325 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

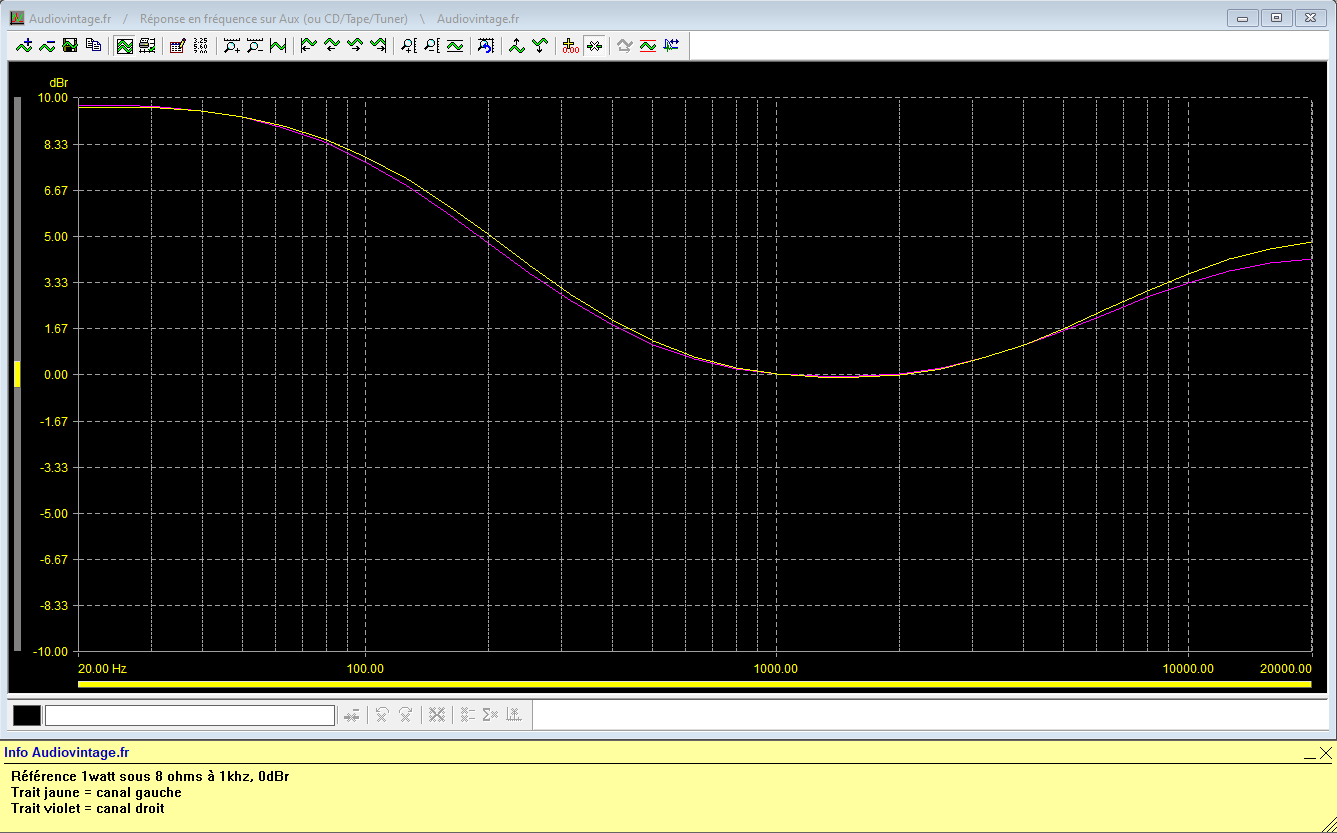

Marantz 2325 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Marantz 2325 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

Marantz 2325 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Marantz 2325 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

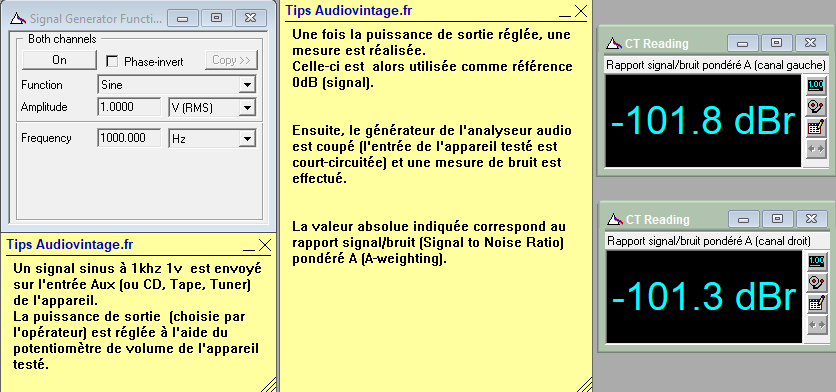

Marantz 2325 : rapport-signal-bruit-a-2x125w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x125w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Marantz 2325 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

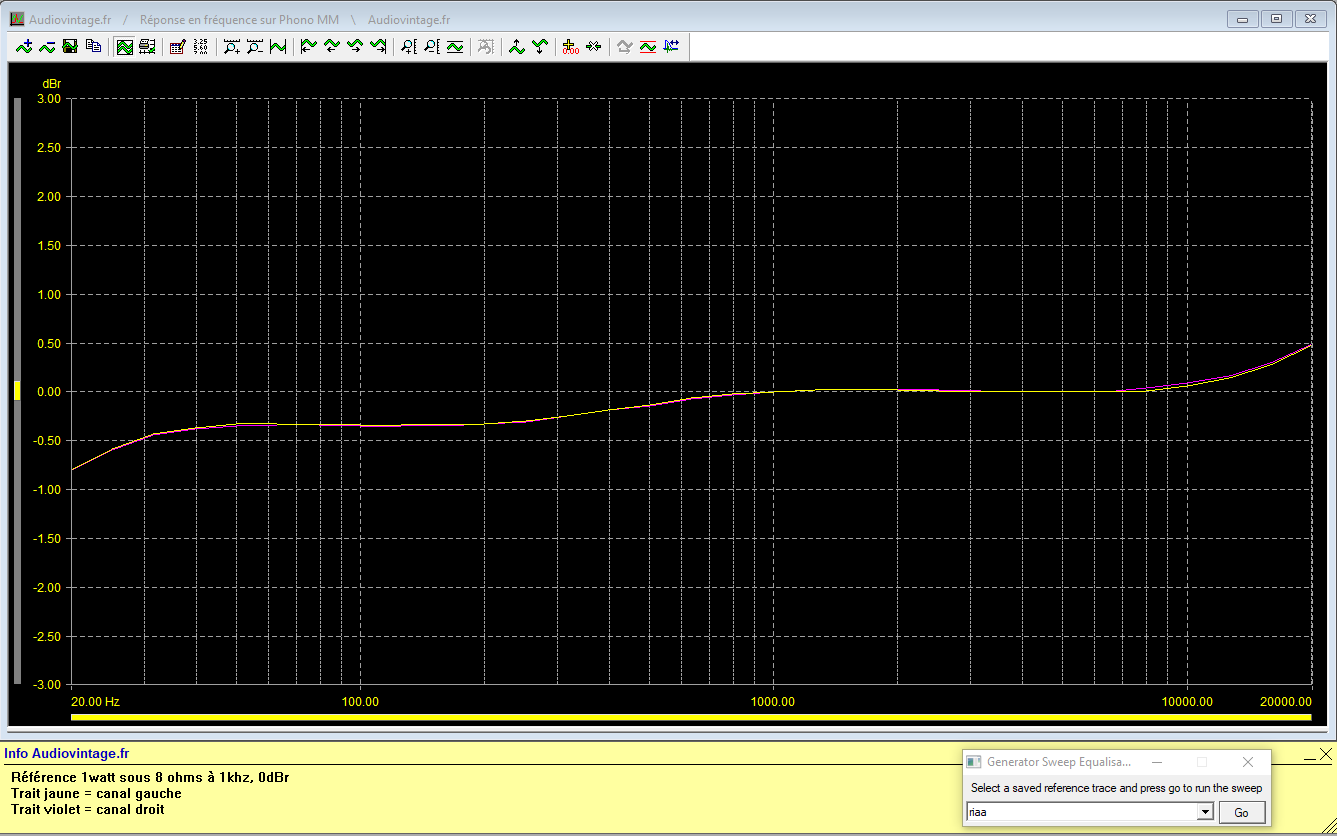

Marantz 2325 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

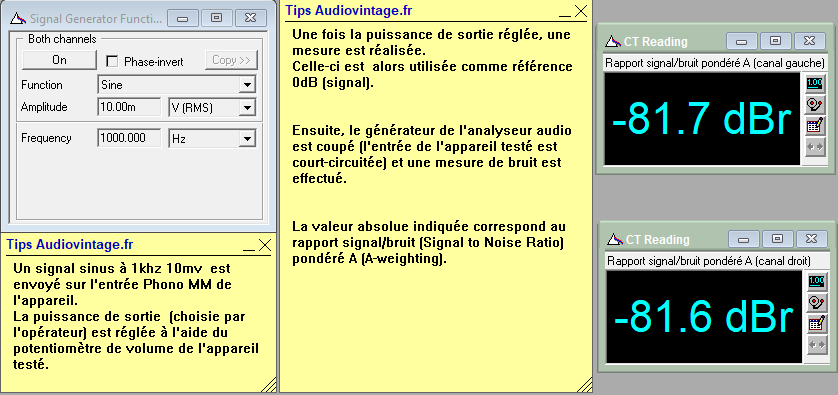

Marantz 2325 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

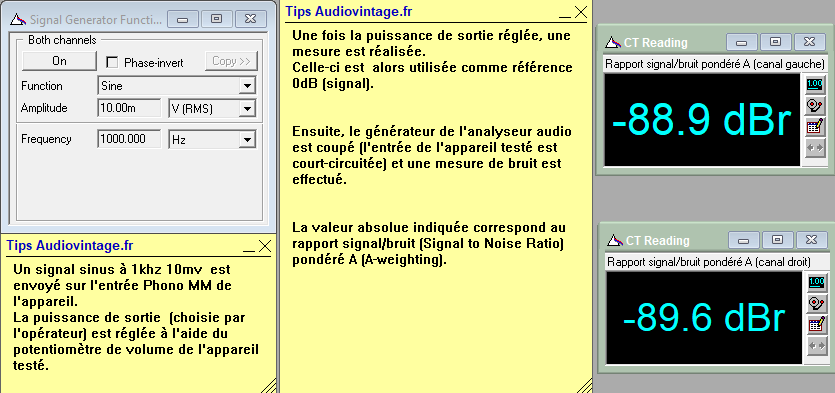

Marantz 2325 : rapport-signal-bruit-a-2x125w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x125w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

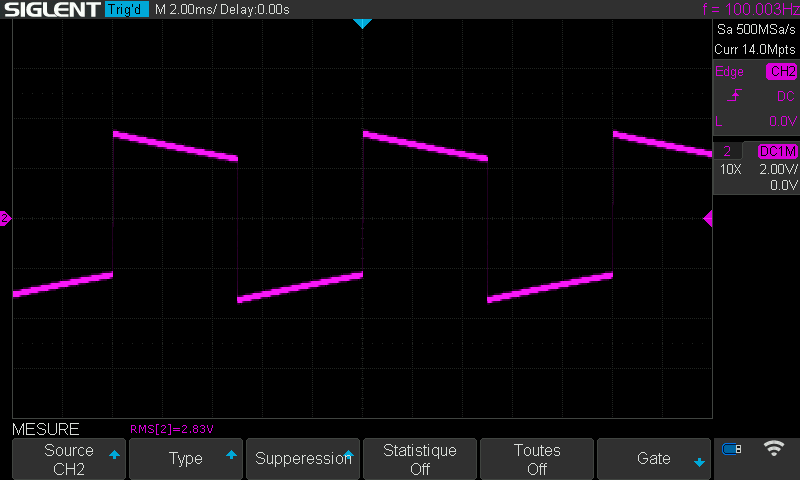

Marantz 2325 : signal-carre-a-100hz

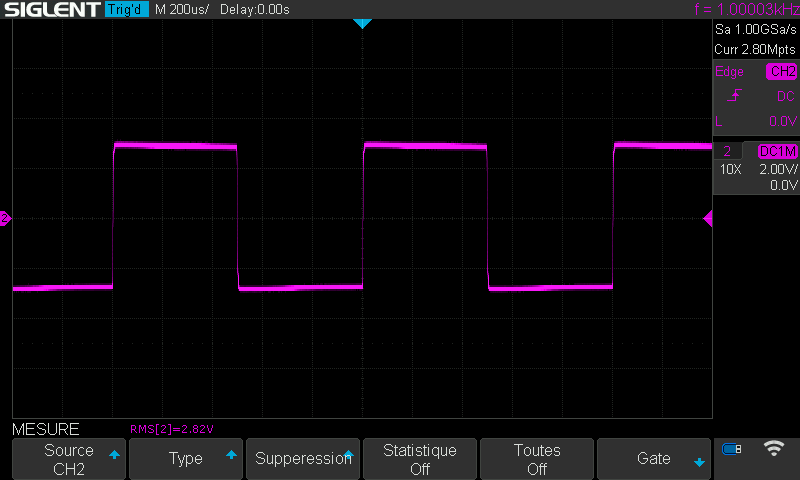

Marantz 2325 : signal-carre-a-1khz
Marantz 2325 : signal-carre-a-10khz

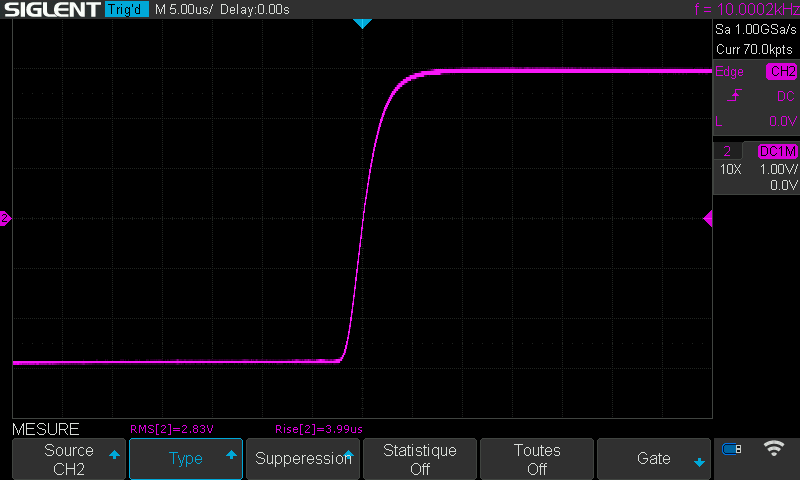

Marantz 2325 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat

Et si vous faisiez réparer et/ou réviser votre Marantz ? : L’atelier Audiovintage

Cet article a 3 commentaires

  1. bertrand

    je pense qu’il y’a une erreur de sens sur un condensateur de la carte phono.

  2. Audiovintage

    Bonjour Bertrand, non absolument pas. Sur ce circuit, Marantz à prévu 4 trous en tout, 2 pour le montage d’un condensateur axial et deux autres si on souhaite monter un radial. Ces 2 trous sont placés bien différemment des deux autres et peuvent donner l’impression que le nouveau condensateur est monté à l’envers mais ce n’est pas le cas.

  3. bertrand

    Ok merci de la precision.
