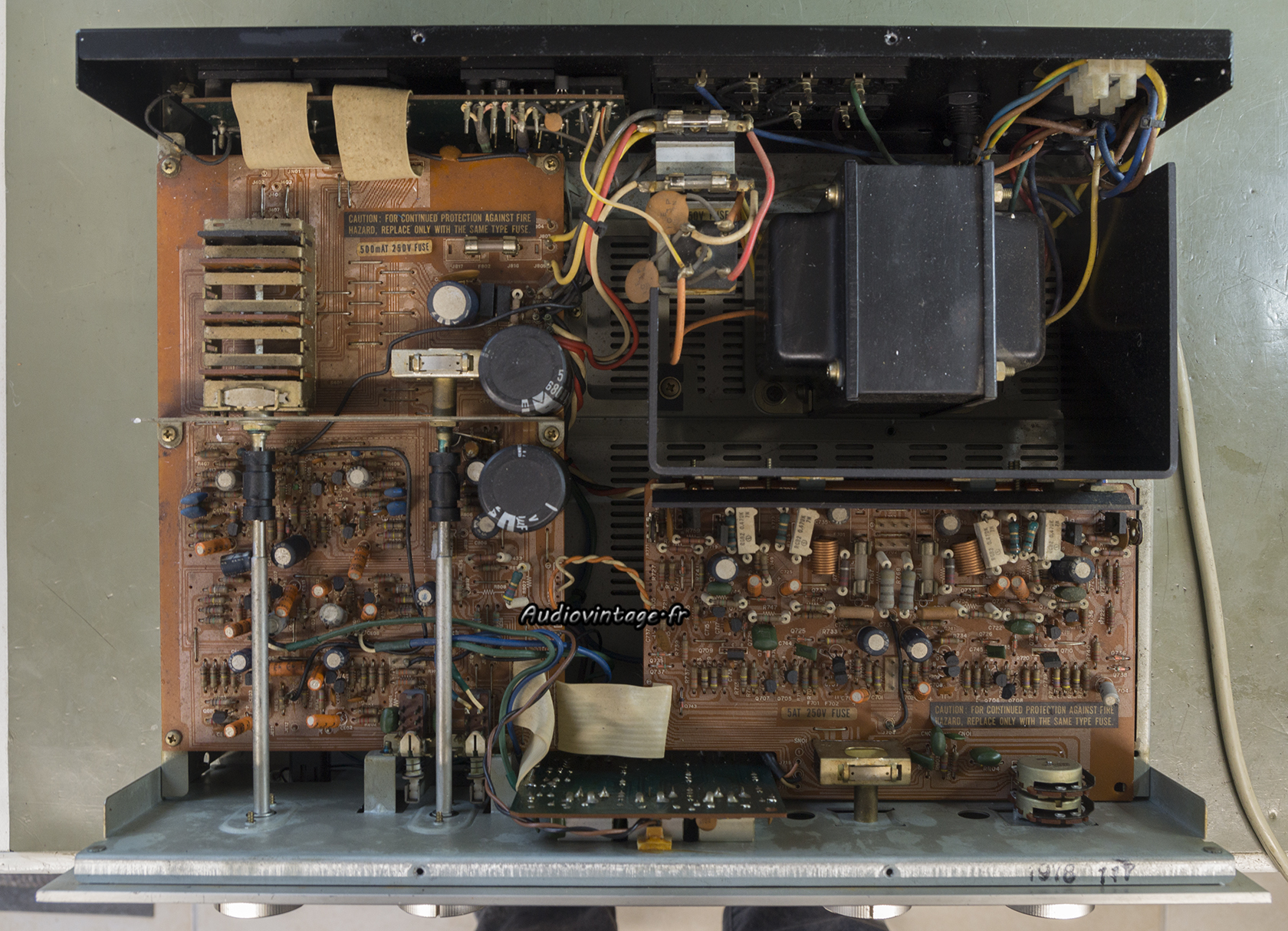

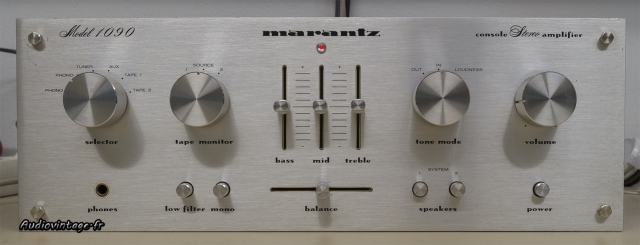

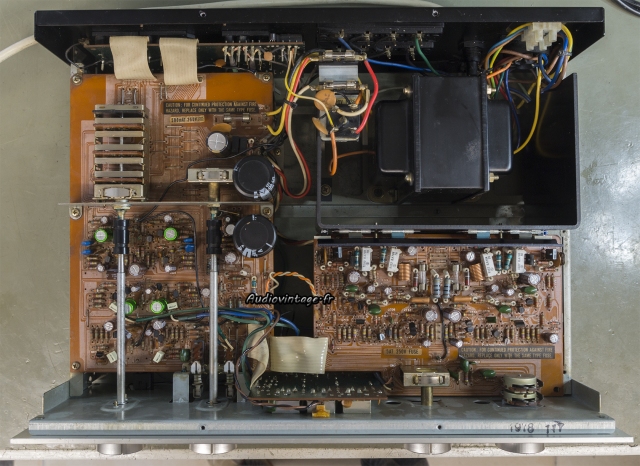

C’est un modèle courant chez Marantz, et pourtant, je n’ai jamais pris le temps d’en présenter un exemplaire sur Audiovintage. Je décide donc aujourd’hui de réparer cette erreur, voici donc la révision complète d’un Marantz 1090.

L’exemplaire livré est crasseux et gras, vraiment très gras, il y a même une sorte d’huile encore liquide sur certaines parties métalliques.
Il fonctionne mais comme il est très encrassé, les canaux disparaissent alternativement lors de la manipulation des commandes. Il n’a pas été bricolé et c’est déjà pas si mal.

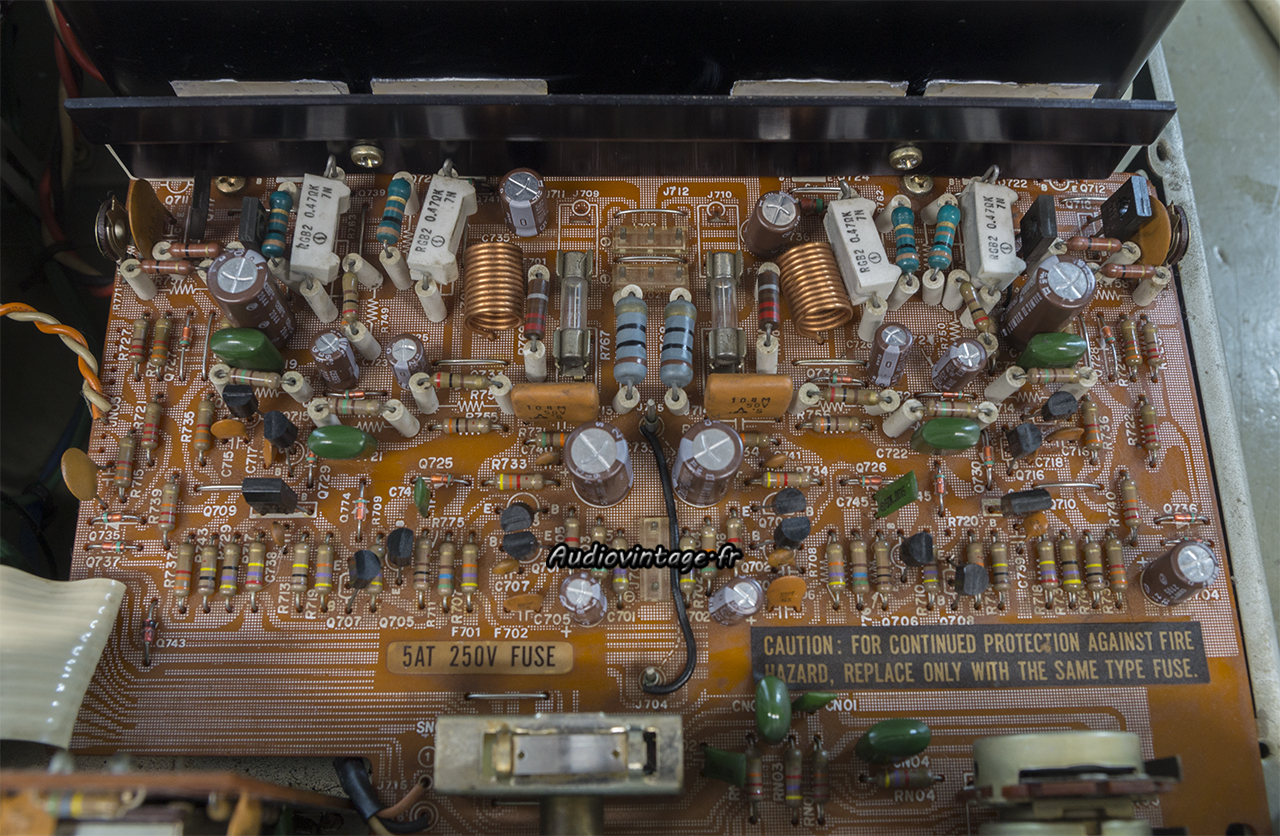

Le circuit d’amplification.

Le système de fixation des transistors de puissance a été retiré et les graisses renouvelées.
Tous les condensateurs chimiques sont remplacés et certaines soudures très mal en point sont refaites.
Enfin, un bon nettoyage est effectué.

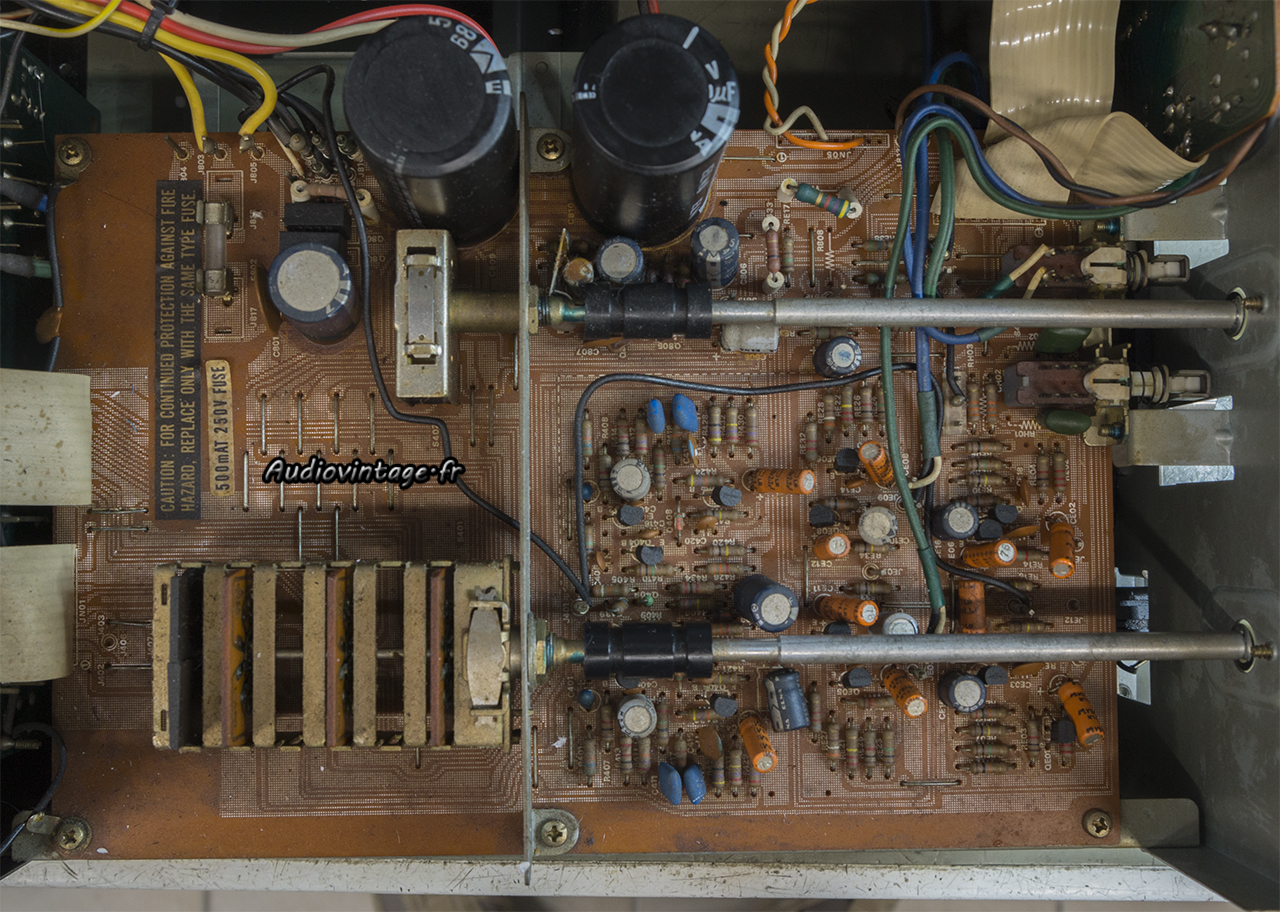

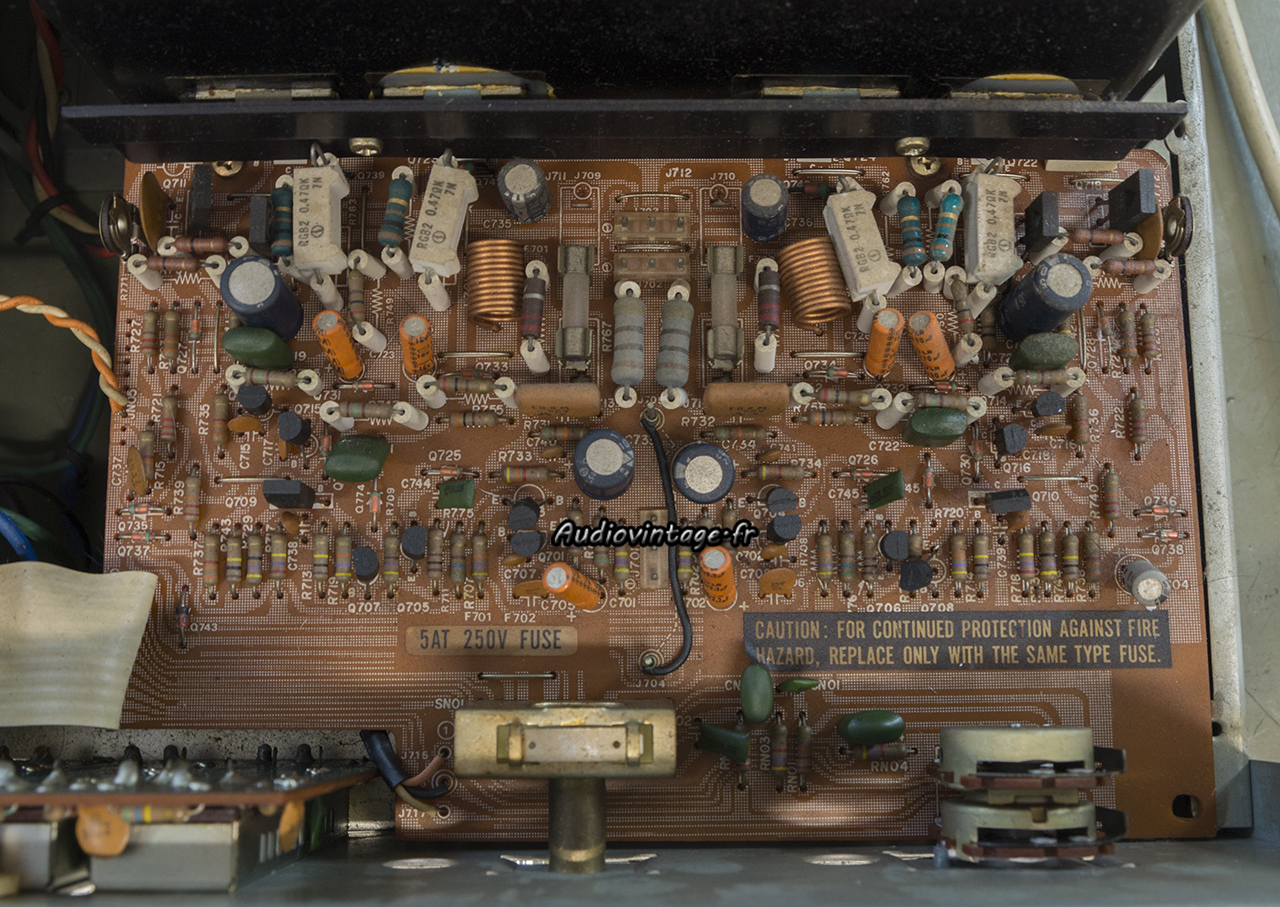

Ce circuit regroupe l’alimentation, l’étage phono et le circuit buffer.

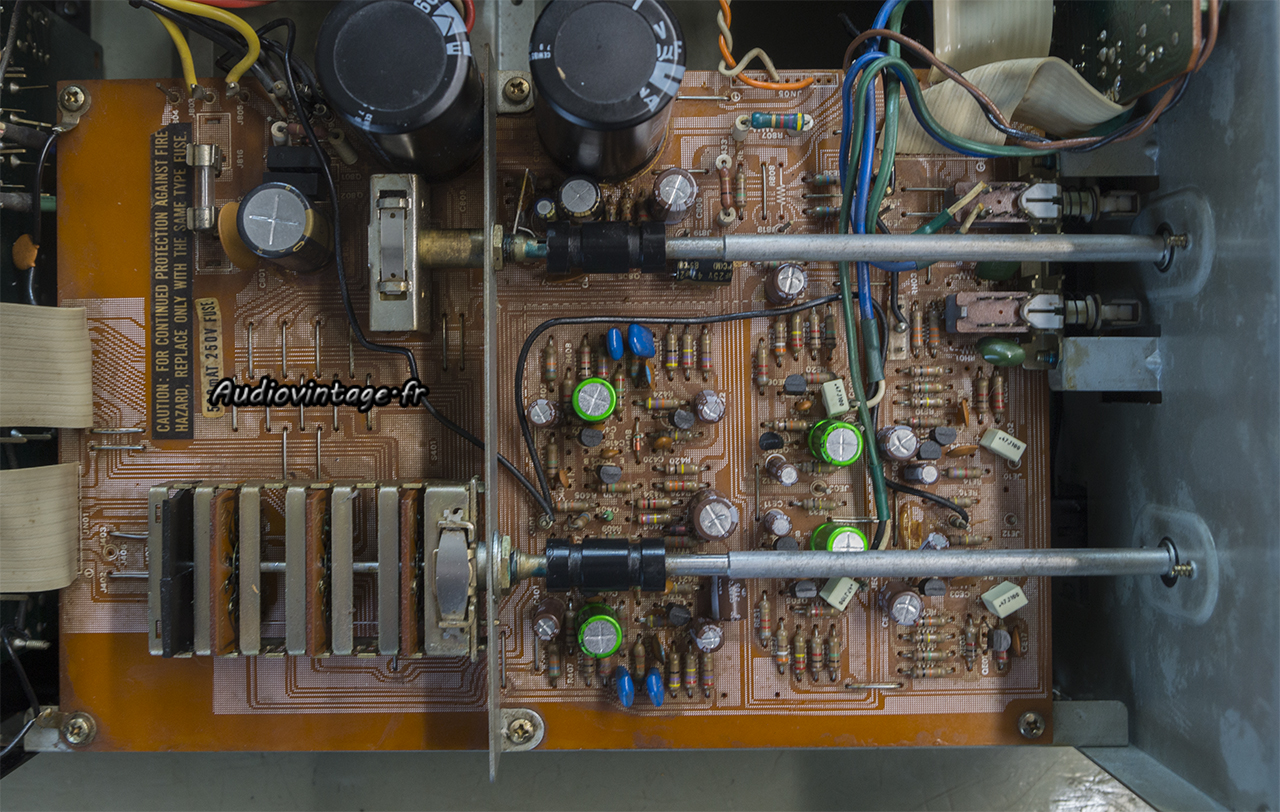

Tous les condensateurs chimiques sont remplacés (sauf les deux grosses capas d’alim, parfaites à la mesure). Gros nettoyage ici aussi.

Les commandes sont nettoyées, les courants de repos sont ajustés, on pourrait croire que c’est terminé…

Hélas non, un premier essai au banc de mesure montre une distorsion très importante sur un canal dès que l’on dépasse quelques watts.

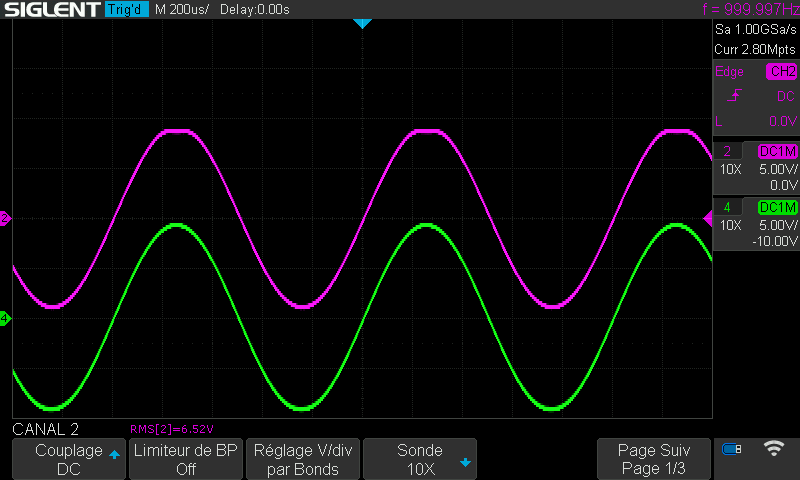

Cela se traduit à l’oscilloscope par un écrêtage parfaitement visible sur la partie positive du sinus.

Tant que je suis-là, j’en profites pour remplacer les condensateurs chimiques.
Le diagnostic montre que le transistor de muting est HS sur le canal en question. Ce circuit est situé au plus près des sorties preamp et des entrées amp.
Ce n’est pas une panne courante sur ce modèle, c’est ma première fois 🙂

Les deux transistors de muting (un par canal) sont remplacés, on en voit un à gauche de mon logo, le second est sous le premier, caché par les entrées/sorties.
Cette fois, c’est terminé !

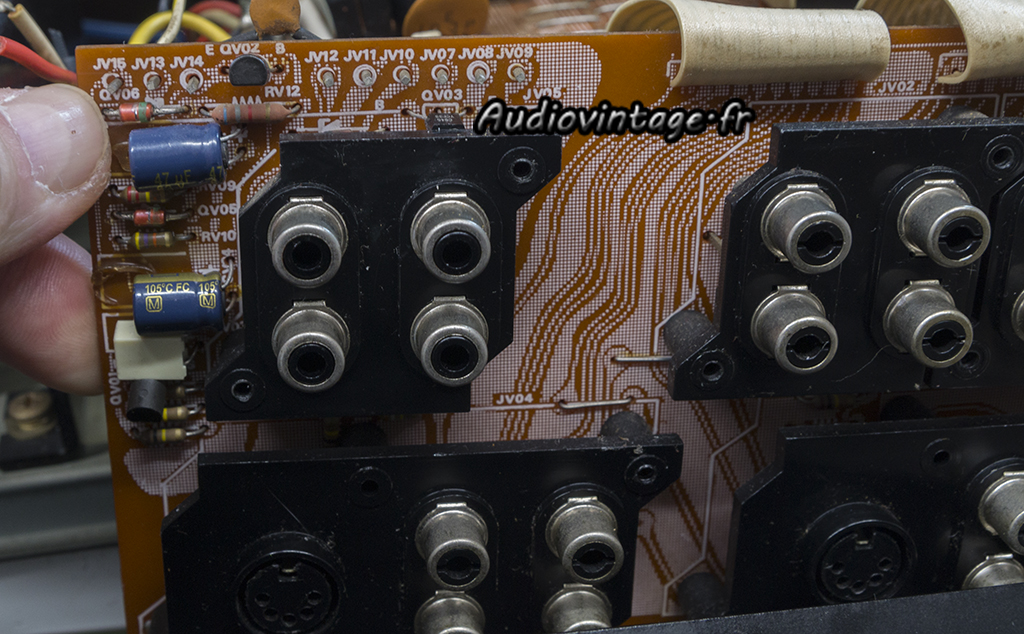

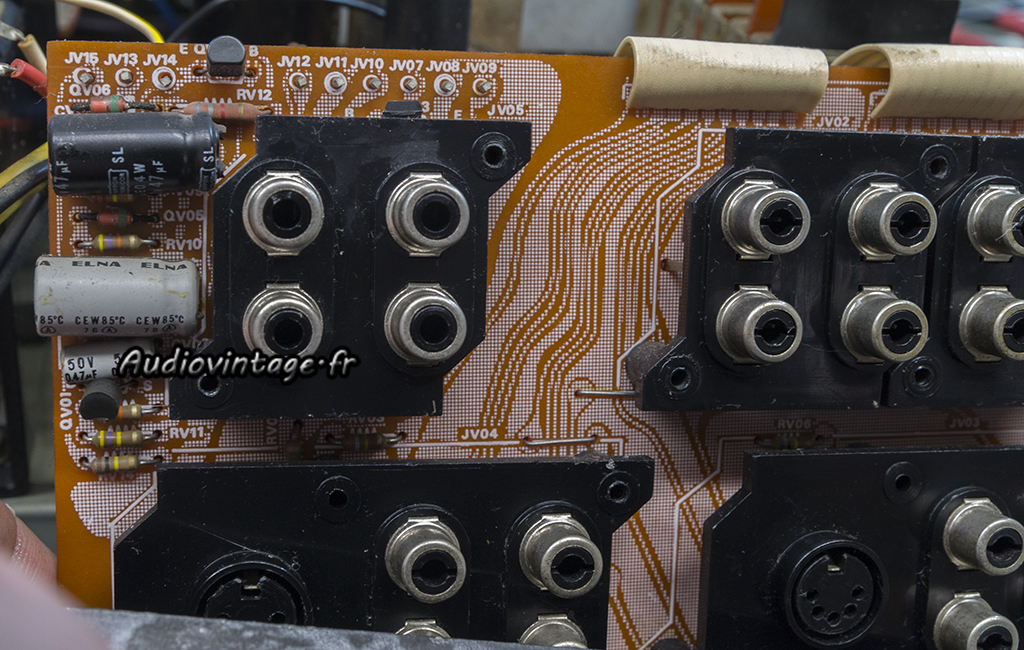

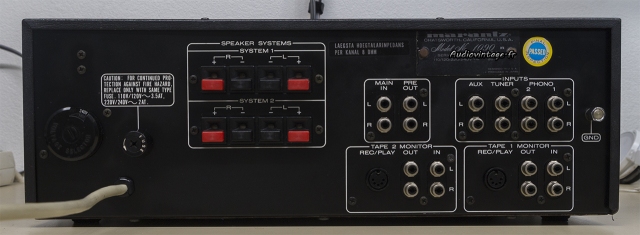

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x45w sous 8 ohms, entrée aux, tone defeat.

Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion d’intermodulation à 2x45w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

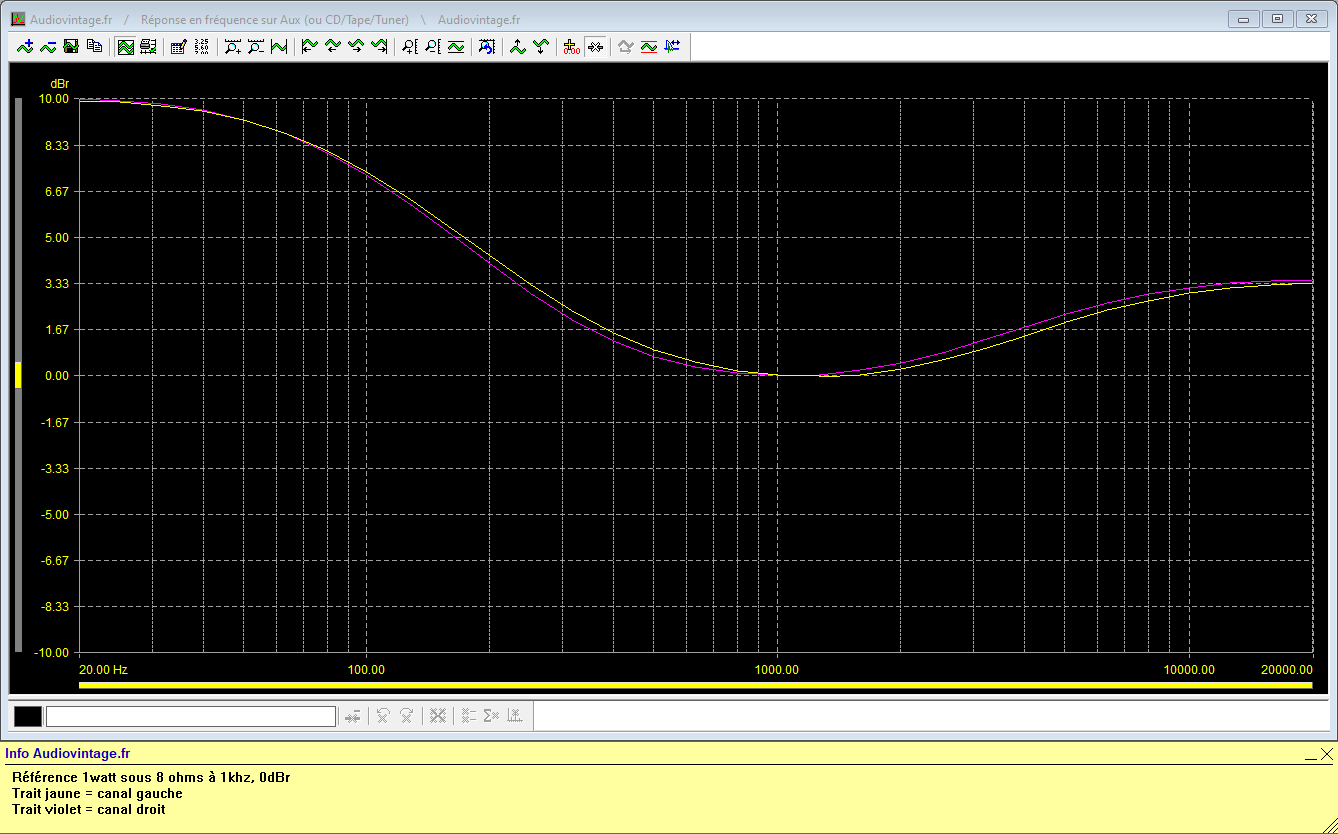

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre low activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Rapport signal bruit à 2x45w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

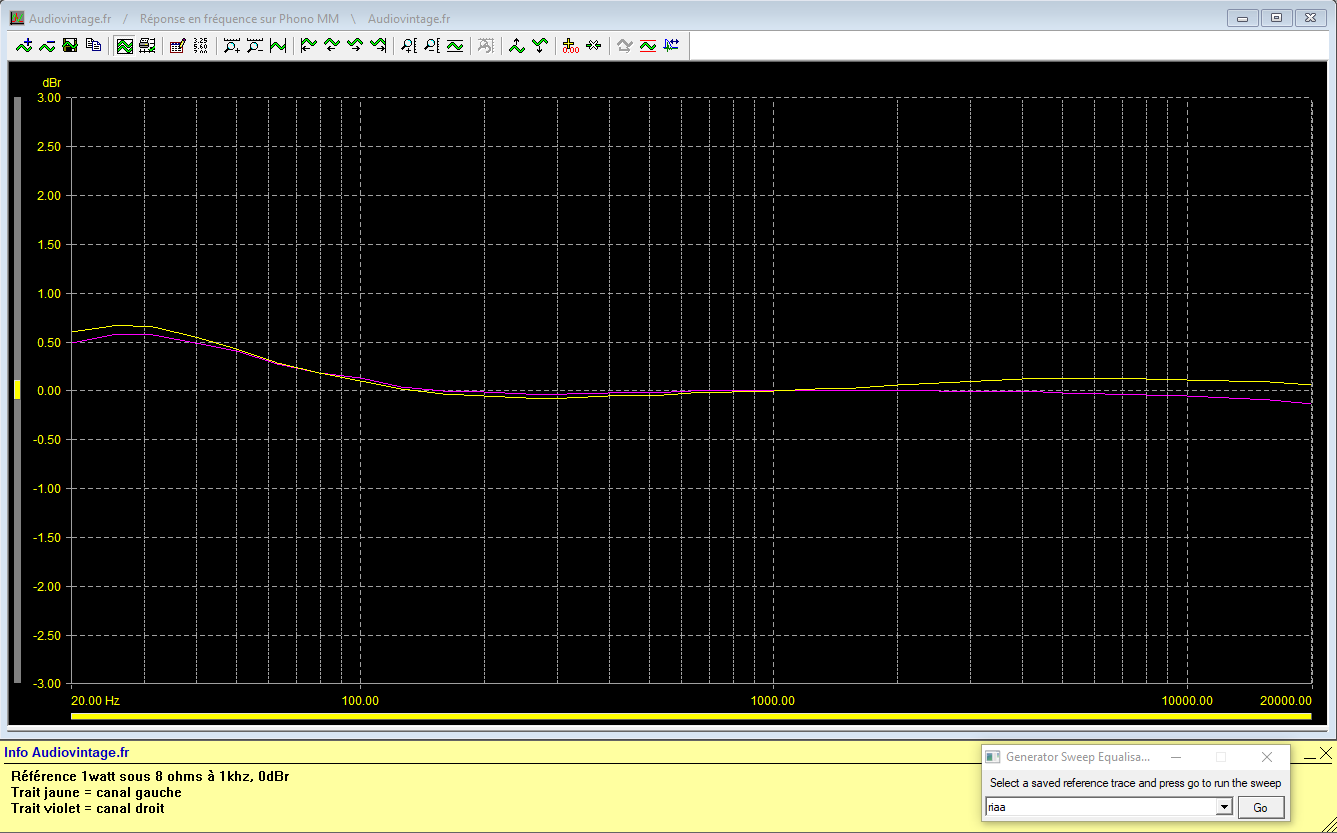

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x45w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

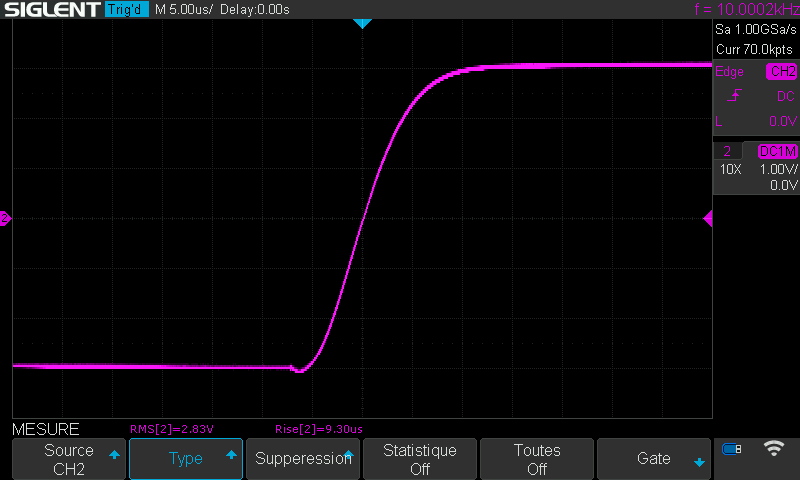

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
