Isem Antares

Isem Antares : le strict minimum dans un boitier faisant office de dissipateur thermique.
Un amplificateur peu courant à l’atelier. Un Isem Antares.

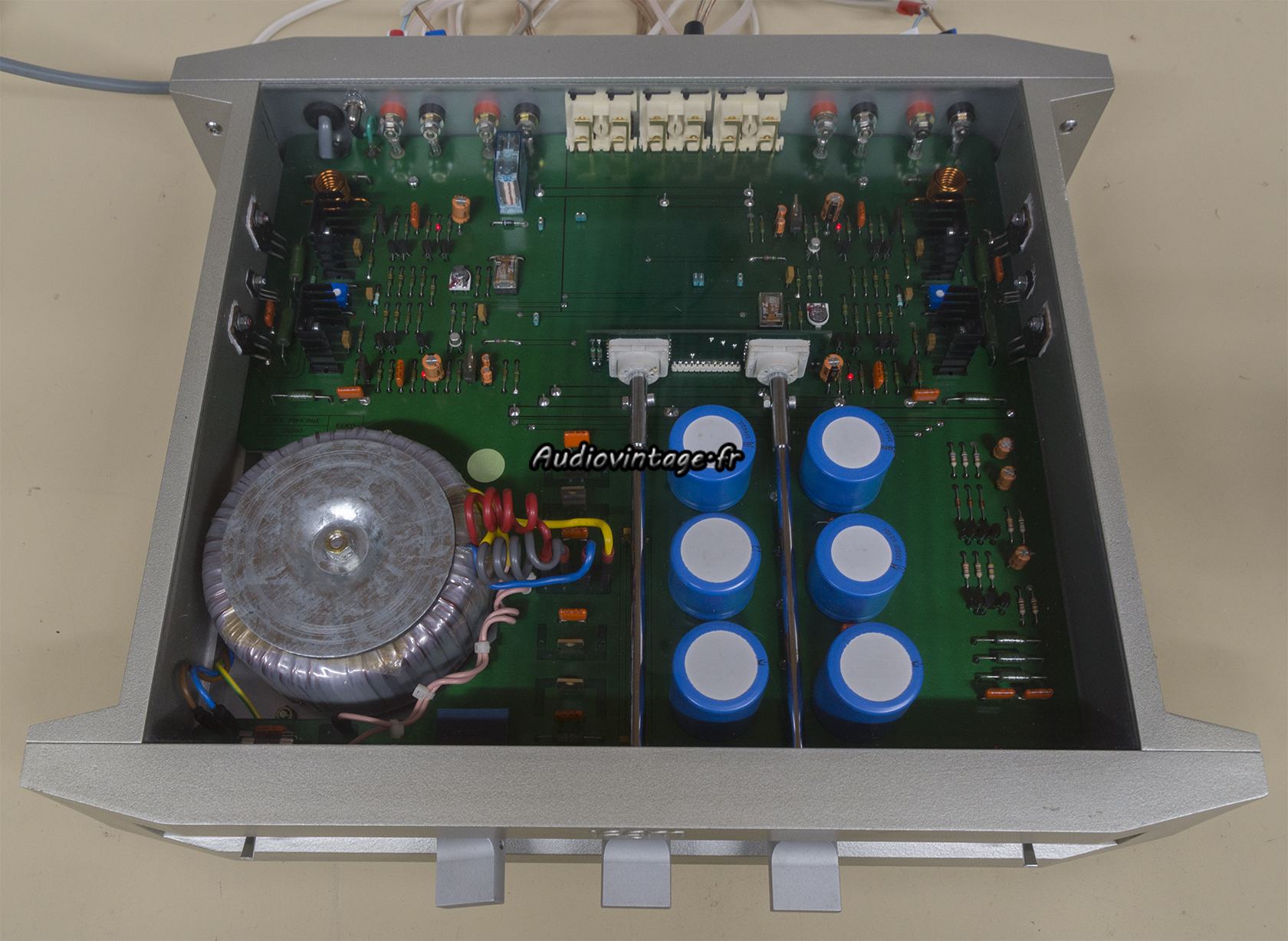

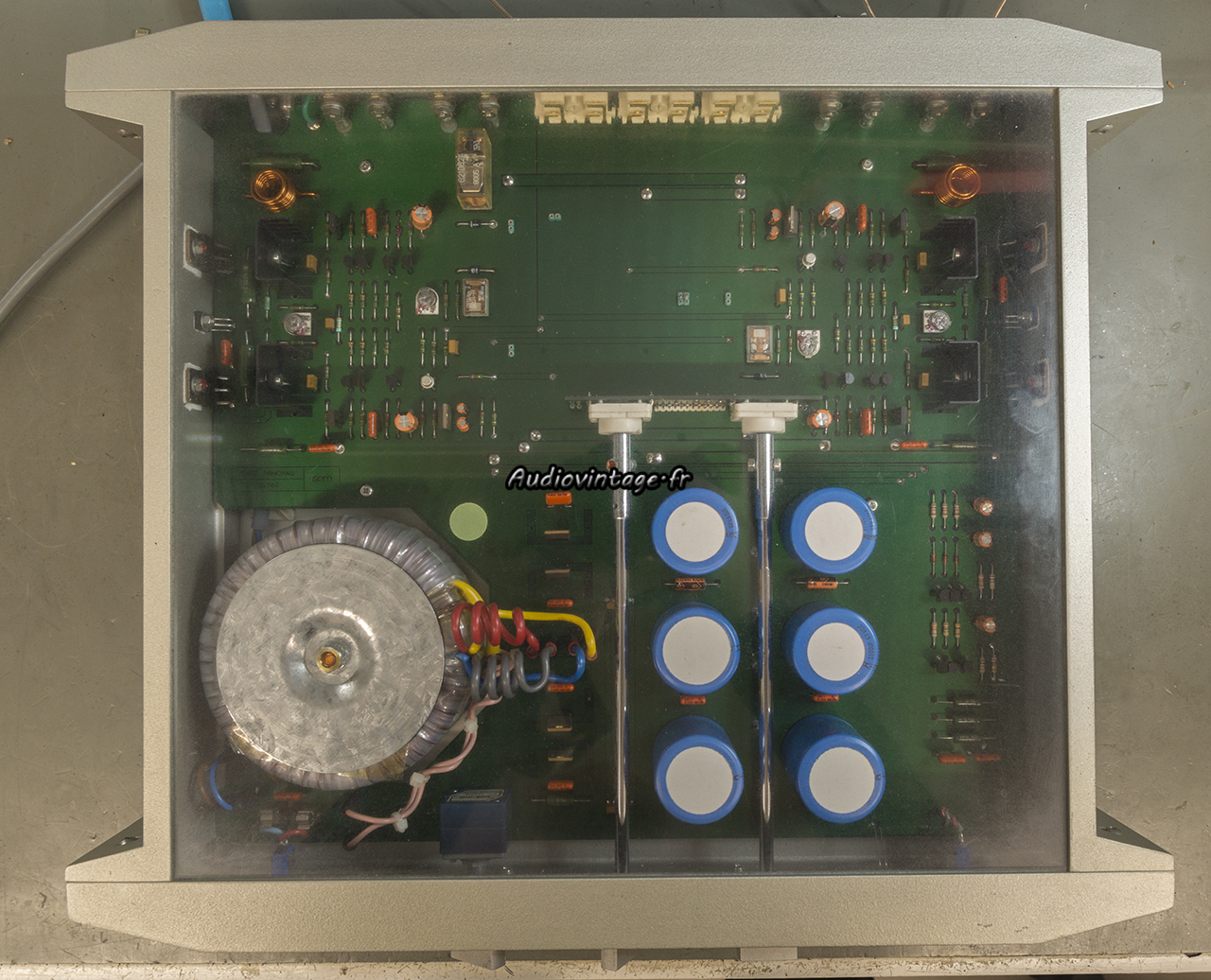

Isem Antares : à son arrivée.
Cette version est équipée d’un capot en plexiglass, ce qui permet d’admirer un appareil en panne.
En effet, le fusible général a sauté. La faute aux résistances ajustables des courants de repos qui n’ont pas très bien vieillies et dont les valeurs sont maintenant « fantaisistes ».

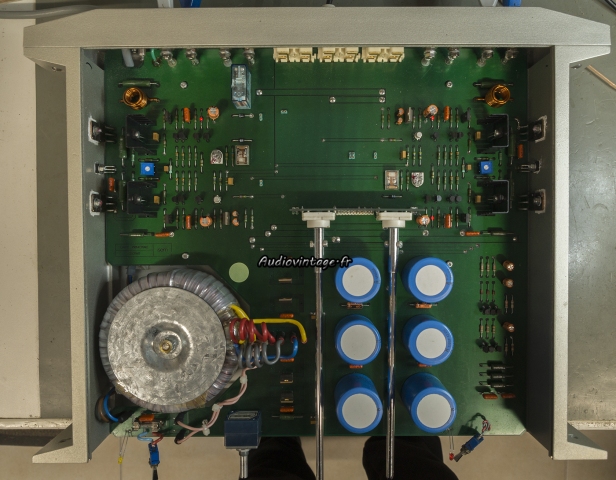

Isem Antares : démontage complet.
Démontage complet de l’appareil. Pas de difficulté particulière mais du temps à passer.

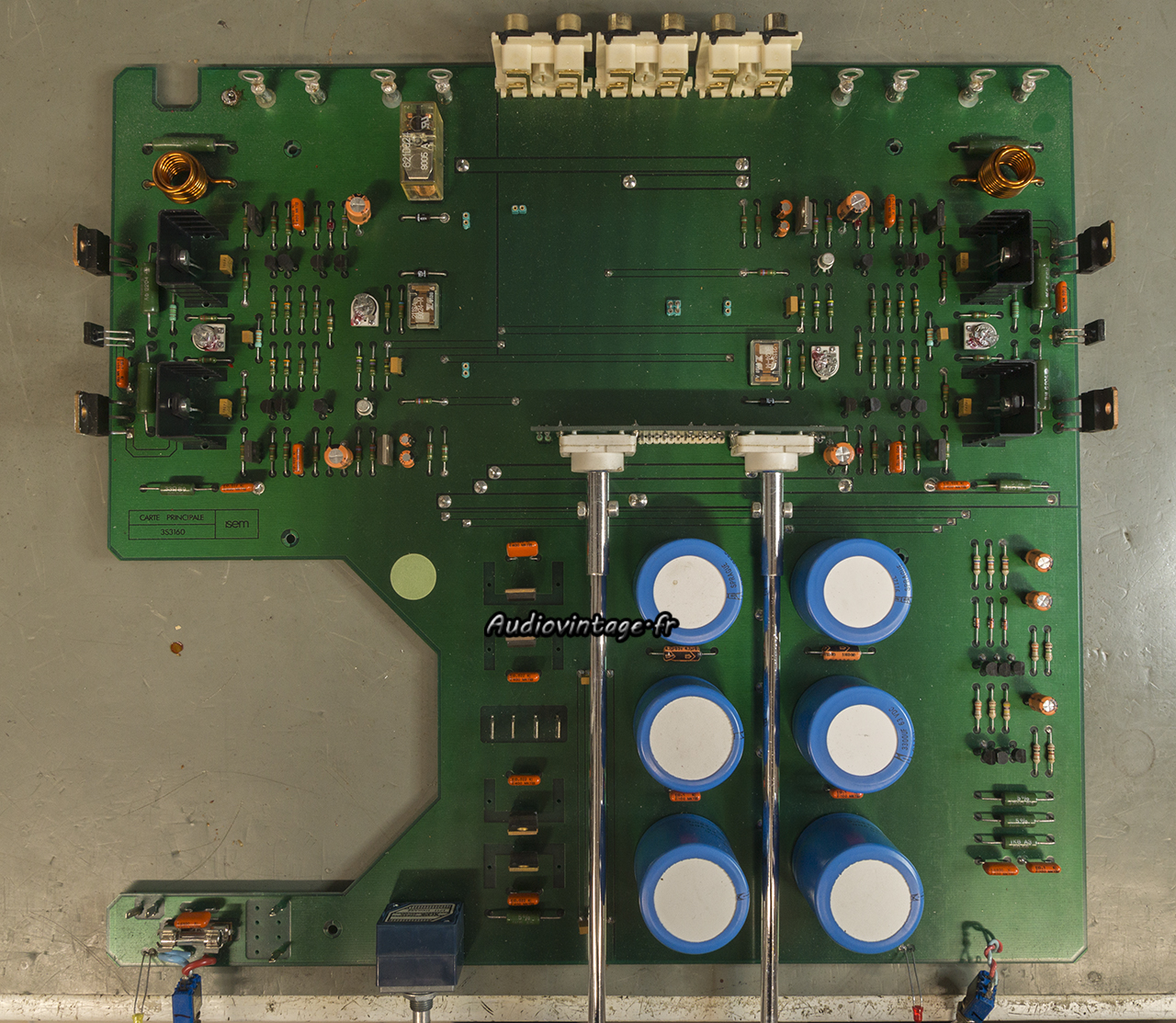

Isem Antares : composants remplacés.
Les résistances ajustables des courant de repos ont été remplacées, le relais de protection HP également. Divers contrôles sont également réalisés et pour terminer, les sélecteurs et le potentiomètre de volume sont nettoyés.

Isem Antares : terminé, plexi en place, façade remontée.
Comme il n’y a aucune documentation sur cet appareil et que les résistances ajustables des courant de repos étaient bien fatiguées, il est difficile de connaitre les valeurs choisies par le constructeur.
J’ai choisi un réglage ne mettant pas en danger l’appareil, les étages de puissances sont donc polarisés en Classe A jusqu’à un peu moins de 2w sous 8 ohms. La température atteinte sur les vis de fixation des transistors de puissances atteint alors un peu moins de 60°.
Le plexi est remis en place et la façade est remontée.

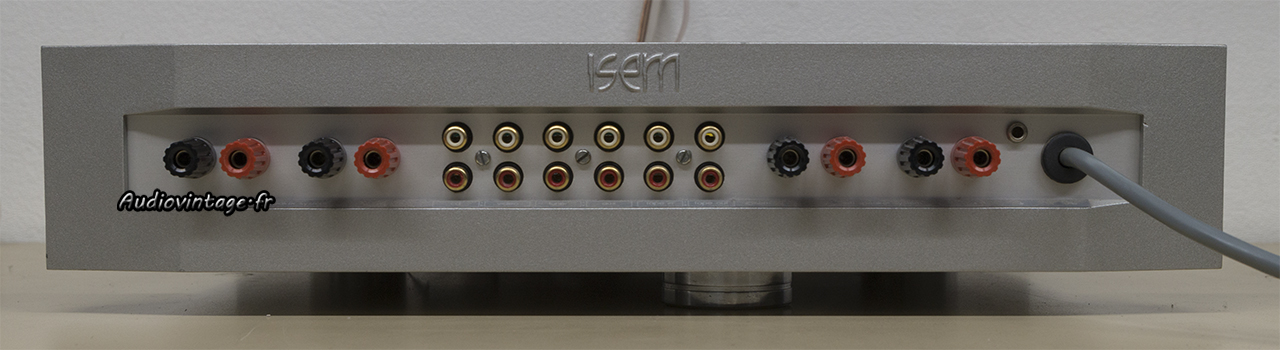

Isem Antares : connectique.
Connectique.

Les mesures sur entrée CD :

Isem Antares : distorsion-a-2x1w-sous-8-ohms-entree-CD
Distorsion à 2x1w sous 8 ohms, entrée CD.

Isem Antares : distorsion-a-2x50w-sous-8-ohms-entree-CD
Distorsion à 2x50w sous 8 ohms, entrée CD.

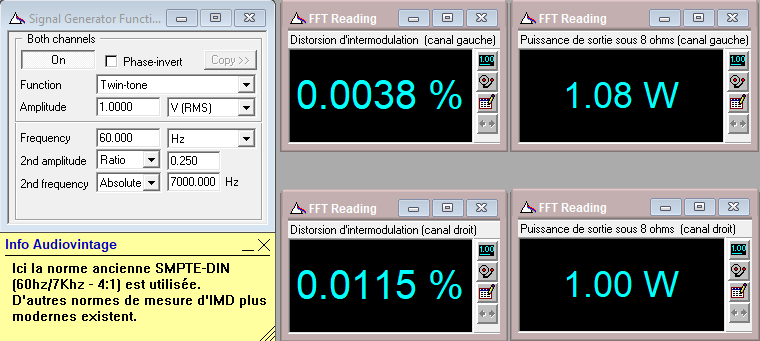

Isem Antares : IMD-a-2x1w-sous-8-ohms-entree-CD
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée CD.

Isem Antares : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-CD
Puissance de sortie sous 8ohms à l’écrêtage en IMD, entrée CD.

Isem Antares : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-CD
Réponse en fréquence à 2x1w sous 8 ohms, entrée CD.

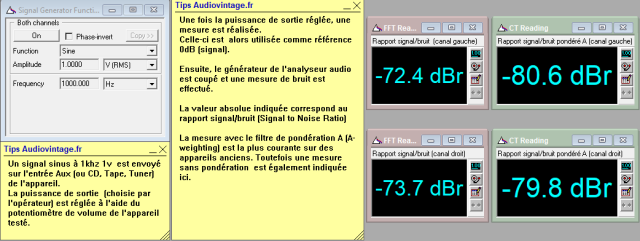

Isem Antares : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-CD
Rapport signal bruit à 2x1w sous 8 ohms, entrée CD.

Isem Antares : rapport-signal-bruit-a-2x50w-sous-8-ohms-entree-CD
Rapport signal bruit à 2x50w sous 8 ohms, entrée CD.

Les mesures à l’oscilloscope :

Isem Antares : signal-carre-a-100hz
Isem Antares : signal-carre-a-1khz
Isem Antares : signal-carre-a-10khz

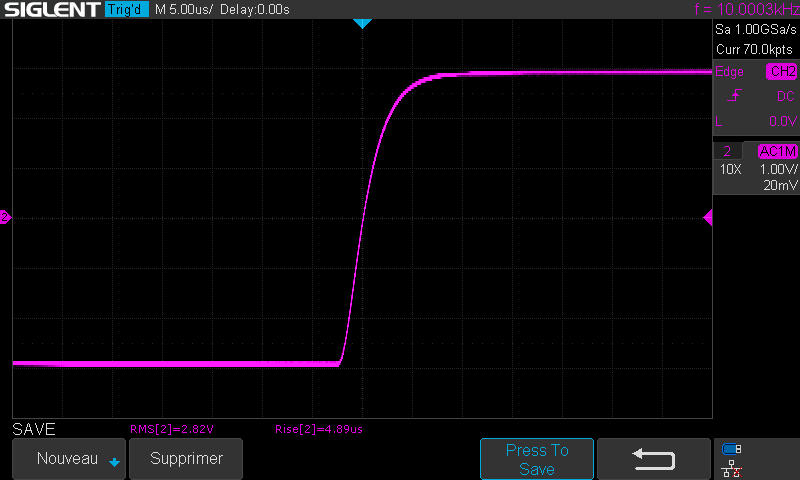

Isem Antares : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée CD.

Et si vous faisiez réparer et/ou réviser votre Isem ?
Audiovintage : réparation et révision de vos appareils !

Cet article a 2 commentaires

  1. Paul

    Hello
    Do you remember model and brand of output transistors?
    Regards
    Paul

  2. Avatar photo
    Audiovintage

    Hello, not sure but I think it is TIP35C and complementary.
    Thierry.
