Le Sansui 2000 (à ne pas confondre avec le 2000X) est un receiver de la seconde moitié des années 60. J’accueille à l’atelier un exemplaire ayant besoin d’une restauration importante.

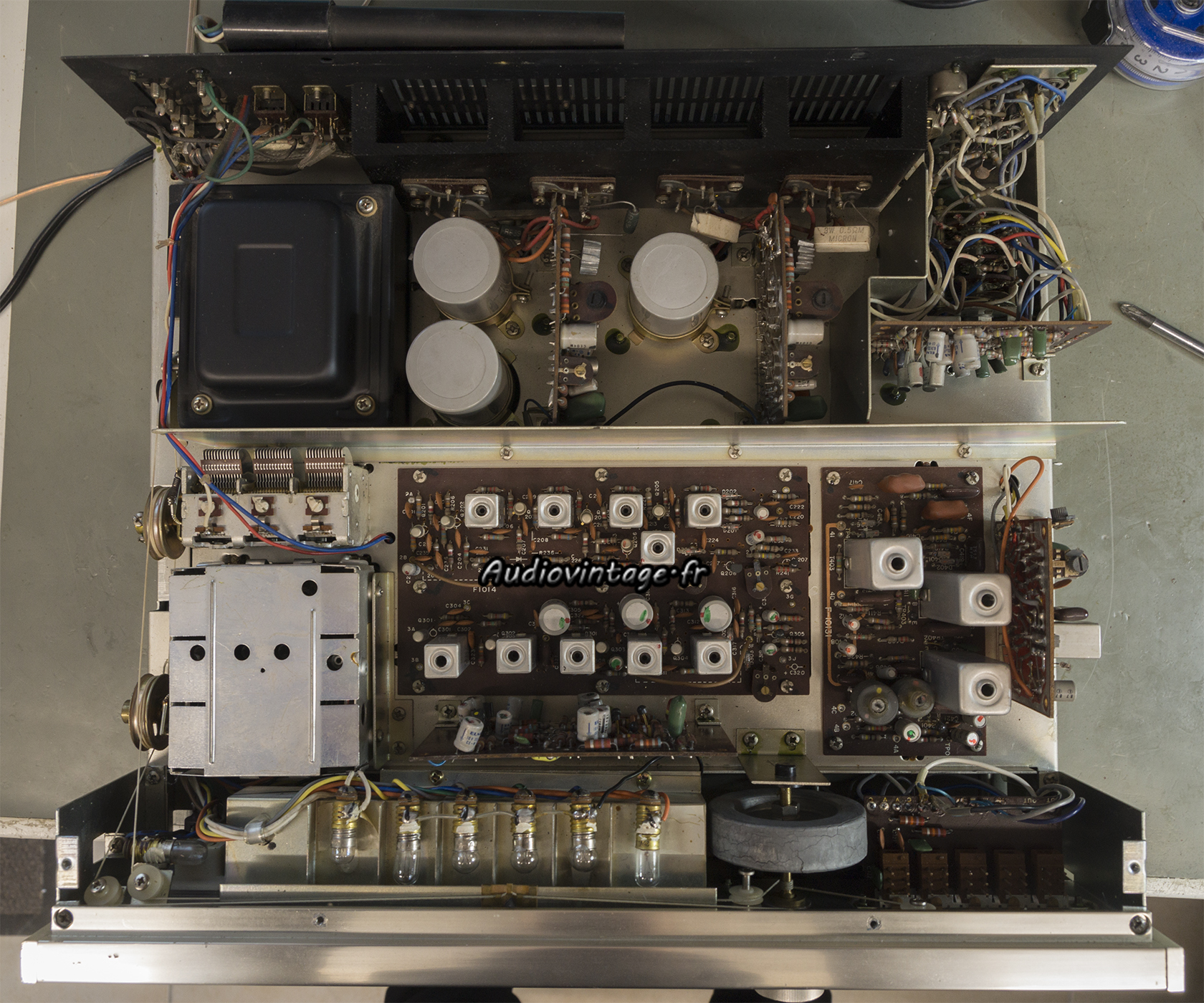

Sansui 2000 : à son arrivée.
Sansui 2000 : à son arrivée.
Il fonctionne encore mais il se met en protection dès qu’on monte un peu le volume. Une réparation ancienne est visible sur un étage de puissance, avec un peu de « bricolage » à la clef. Le tuner FM, non testé par le propriétaire avant envoi, fonctionne moyennement, avec beaucoup de souffle (il ne faut de toute manière pas s’attendre à des miracles sur ces très anciens Receiver Japonais à transistor), l’aiguille est décalée, le plexi transparent est décollé.
Pour finir, les commandes de tonalité séparées pour chaque canal (potentiomètres double) sont grippées.

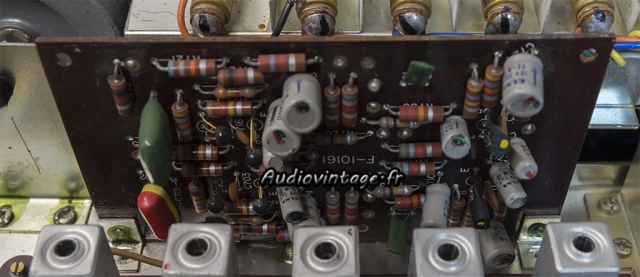

Sansui 2000 : circuit driver à réviser.

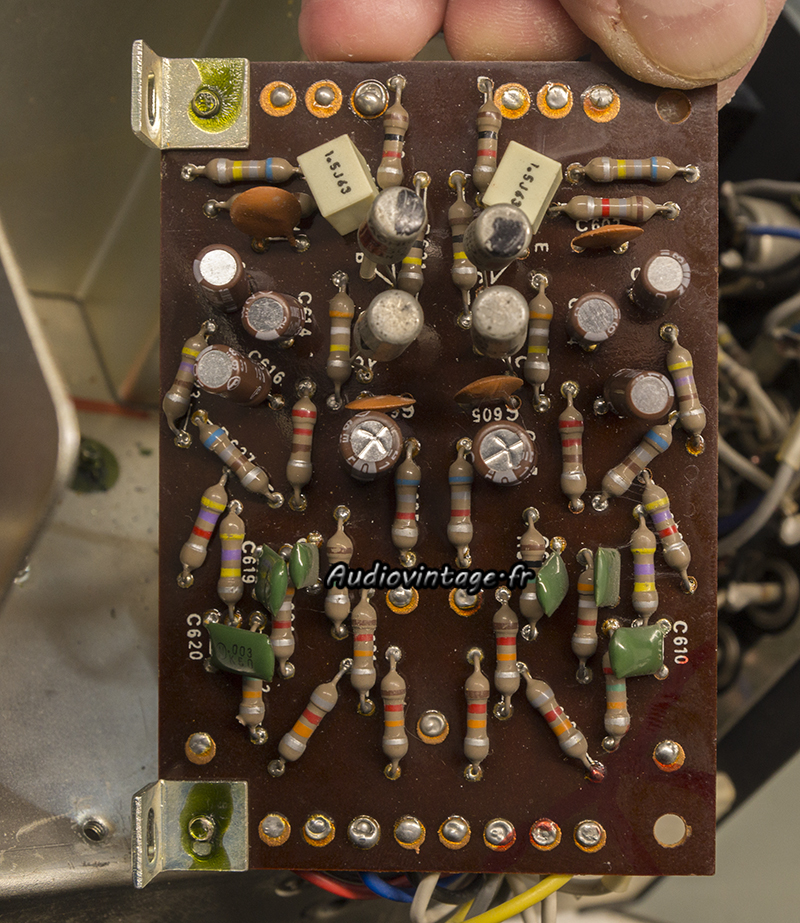

Démontage d’un circuit driver.

Sansui 2000 : circuit driver revu.
Les condensateurs chimiques ainsi que certains transistors et les résistances ajustables sont replacés.
Le second canal reçoit les mêmes soins.

Sansui 2000 : transistors neufs en place.
Les transistors de puissances avaient été remplacés sur un canal. Ils sont tous changés pour des références modernes compatibles, montés sur des micas neufs et de la graisse fraiche.

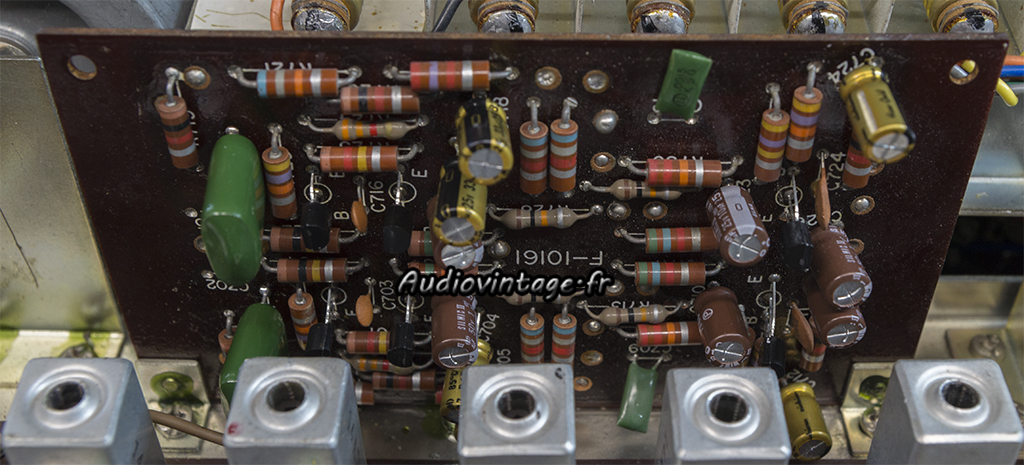

Sansui 2000 :  "amplification" révisée.
Les circuits sont remontés. Les résistances d’émetteurs remplacées tout comme les condensateurs « canettes ».

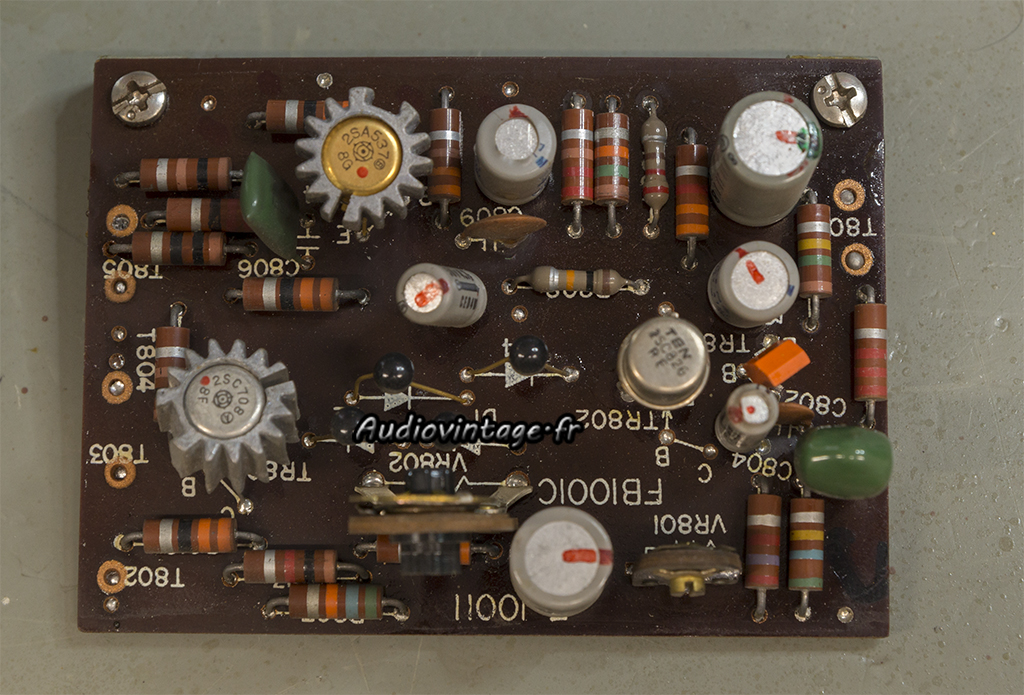

Sansui 2000 : circuit phono à réviser.

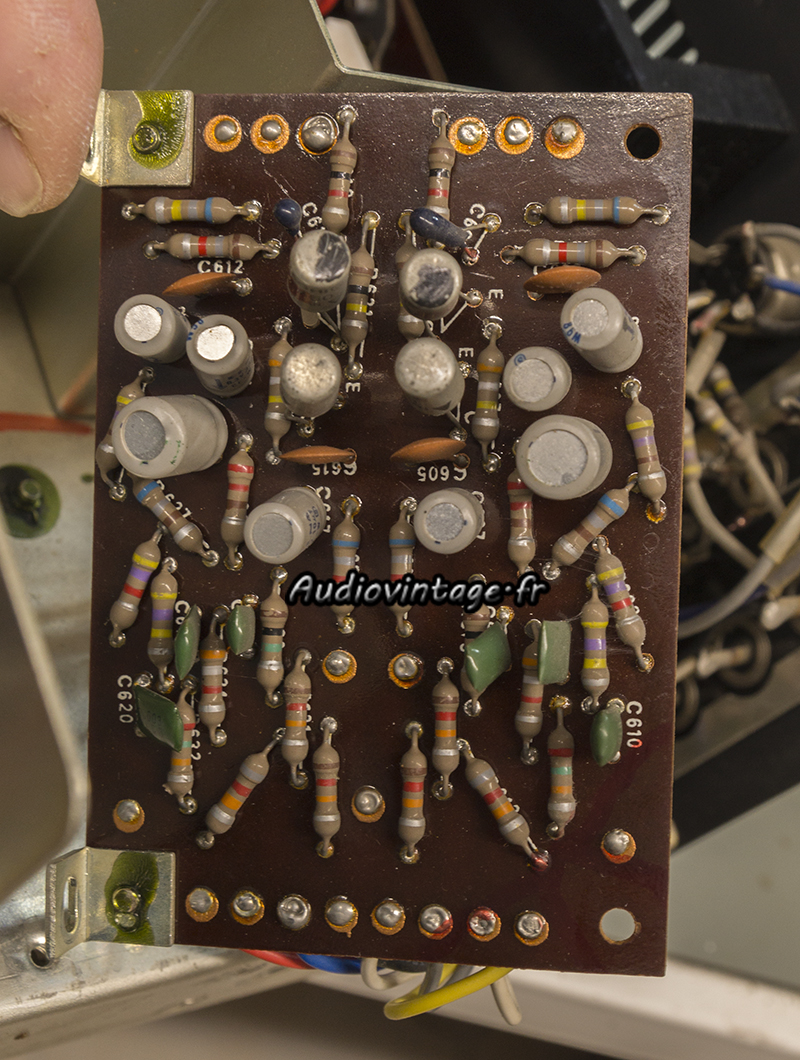

Le circuit phono.

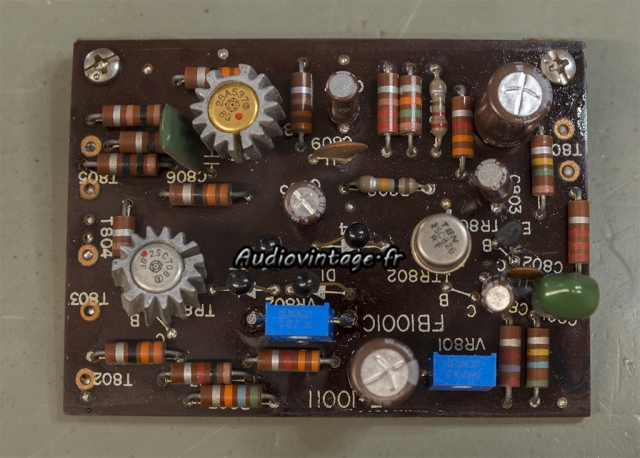

Sansui 2000 : circuit phono révisé.
Condensateurs chimiques remplacés.

Sansui 2000 : étage MPX à revoir.

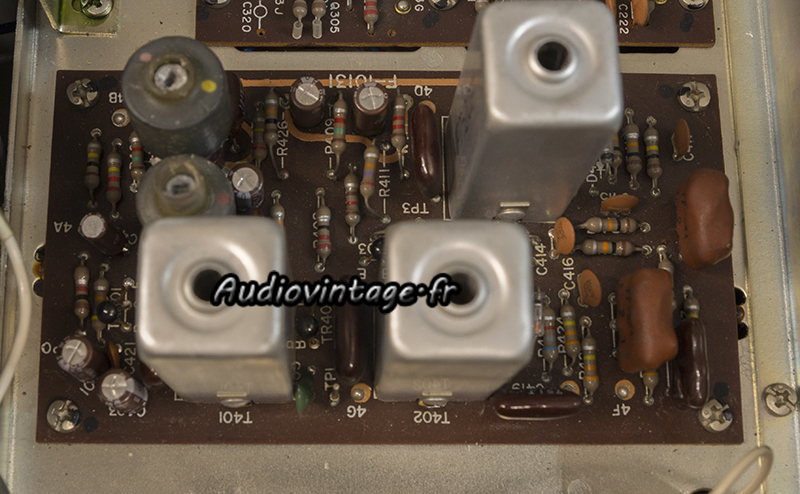

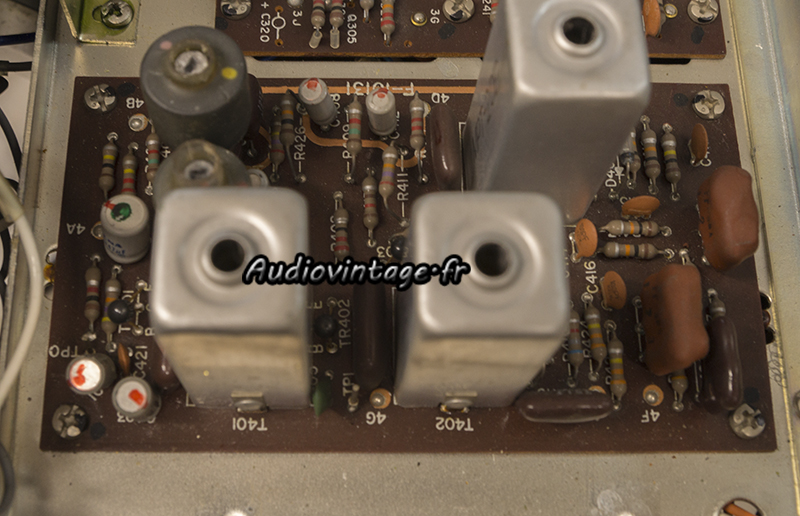

Le circuit MPX (FM).

Sansui 2000 :  étage MPX revu.
Reçoit quelques condensateurs chimiques neufs.

Sansui 2000 : étage de tonalité à revoir.
Le circuit de tonalité, avec quelques traces d’interventions passées.

Sansui 2000 : étage de tonalité révisé.
Condensateurs chimiques et transistors sont remplacés.

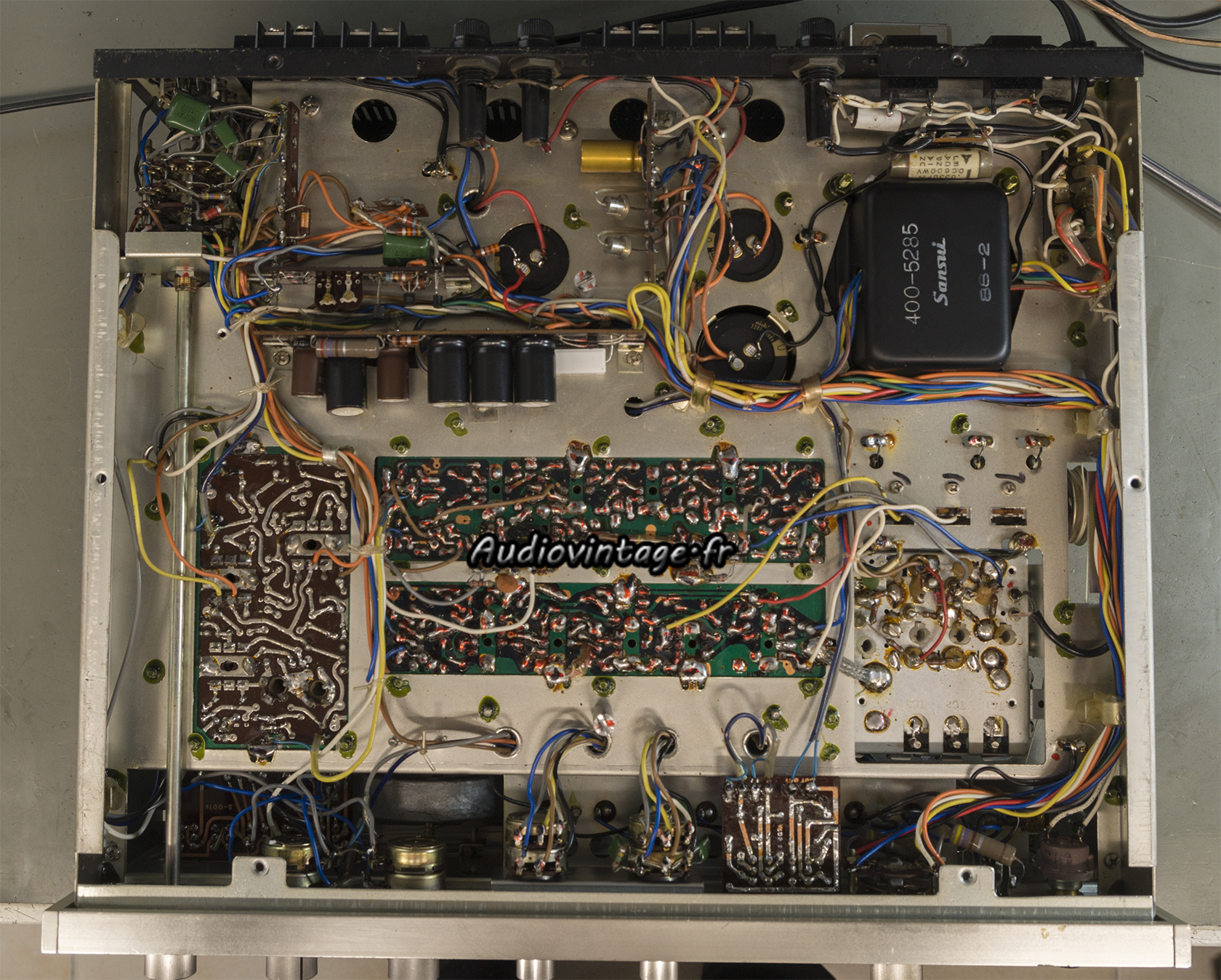

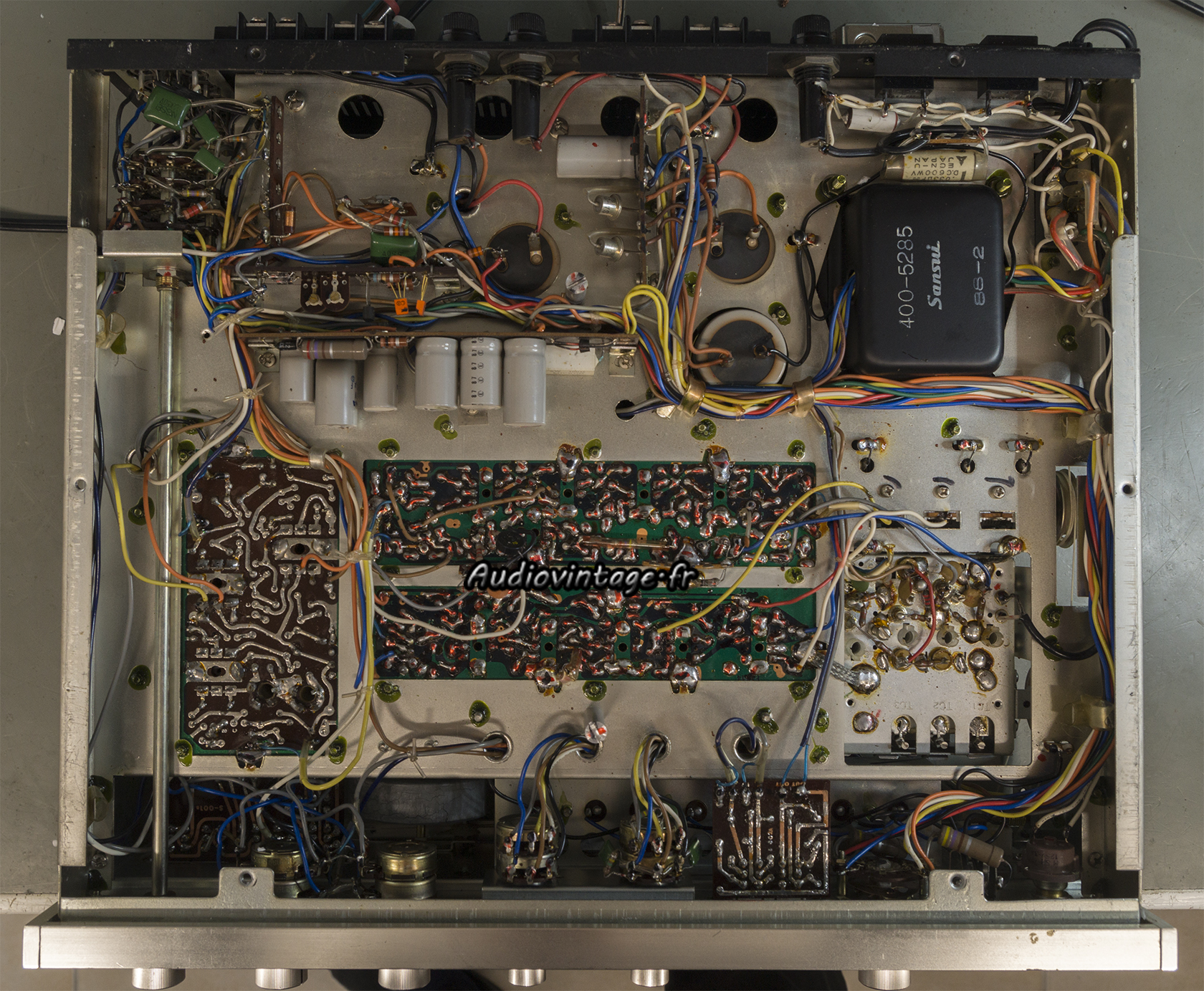

Sansui 2000 : à revoir.

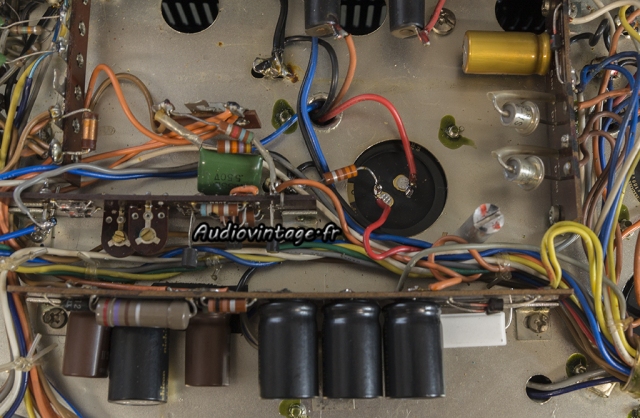

Sous l’appareil, circuit de protection et circuit d’alimentation.

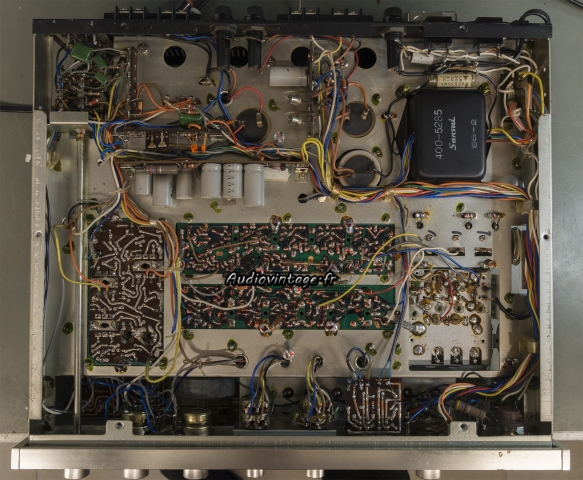

Sansui 2000 : révisé.

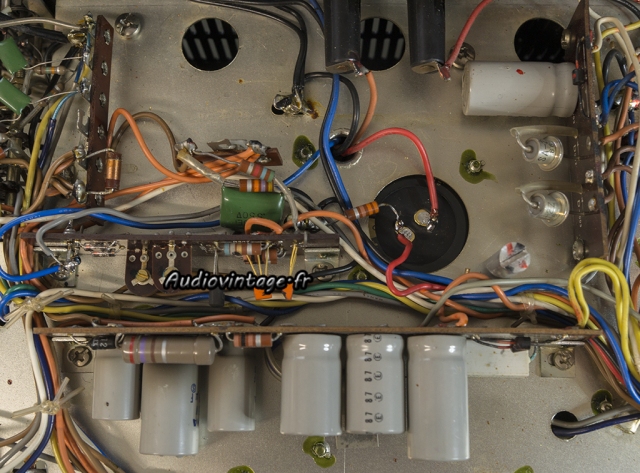

Condensateurs chimiques remplacés, ainsi que certains transistors et la résistance de puissance de 5 watts, l’originale souffrant d’oxydation importante sur une de ses pattes.

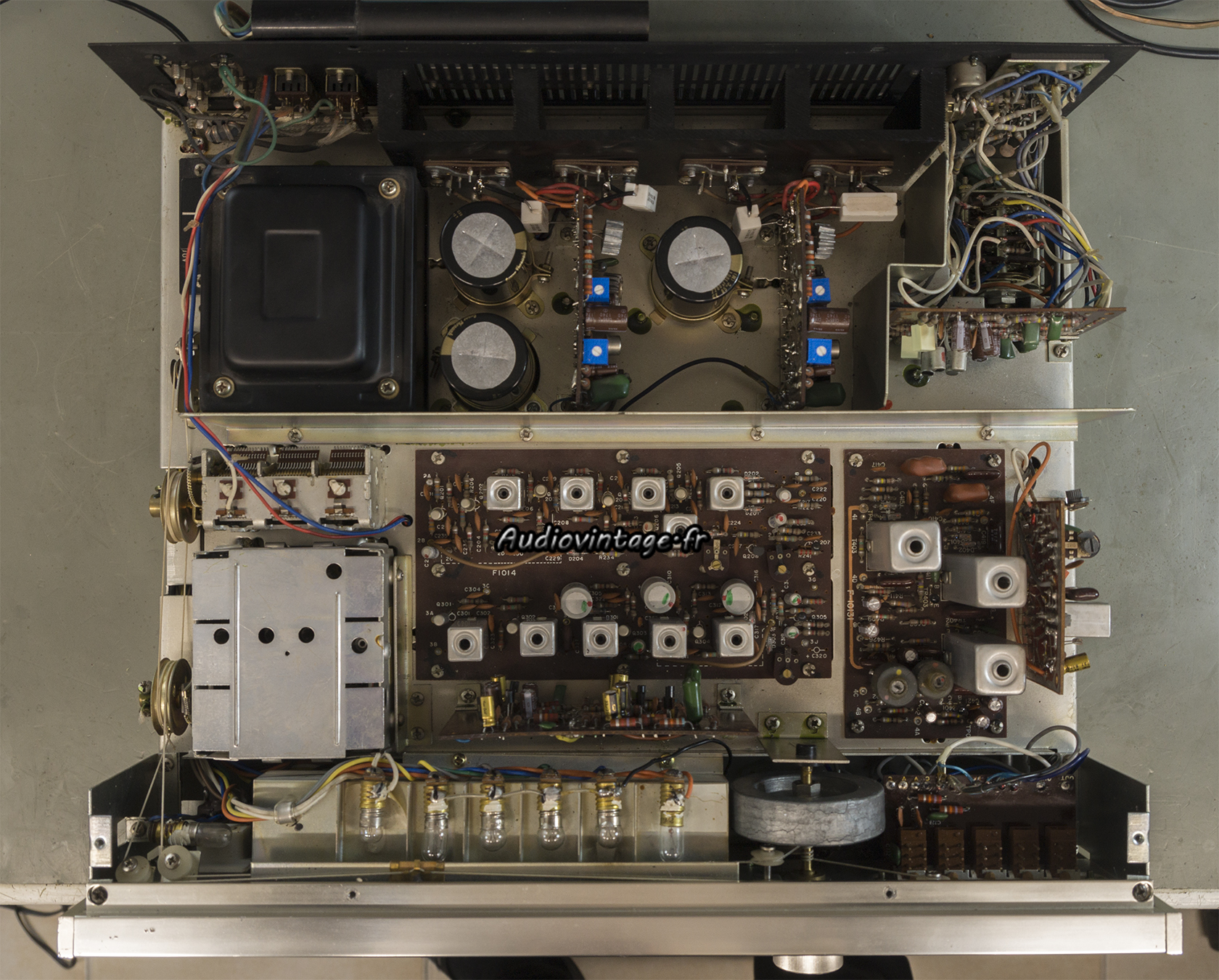

Sansui 2000 : terminé.
Sansui 2000 : terminé.
L’appareil est réglé (bias, point milieu, protection). Le tuner FM est également revu. Les commandes sont dégrippées et/ou nettoyées, le plexi transparent recollé. Terminé.

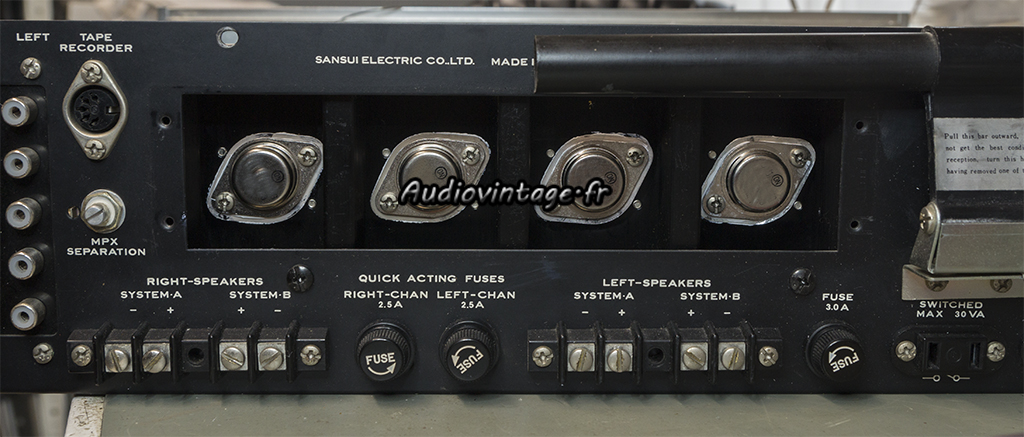

Sansui 2000 : connectique.

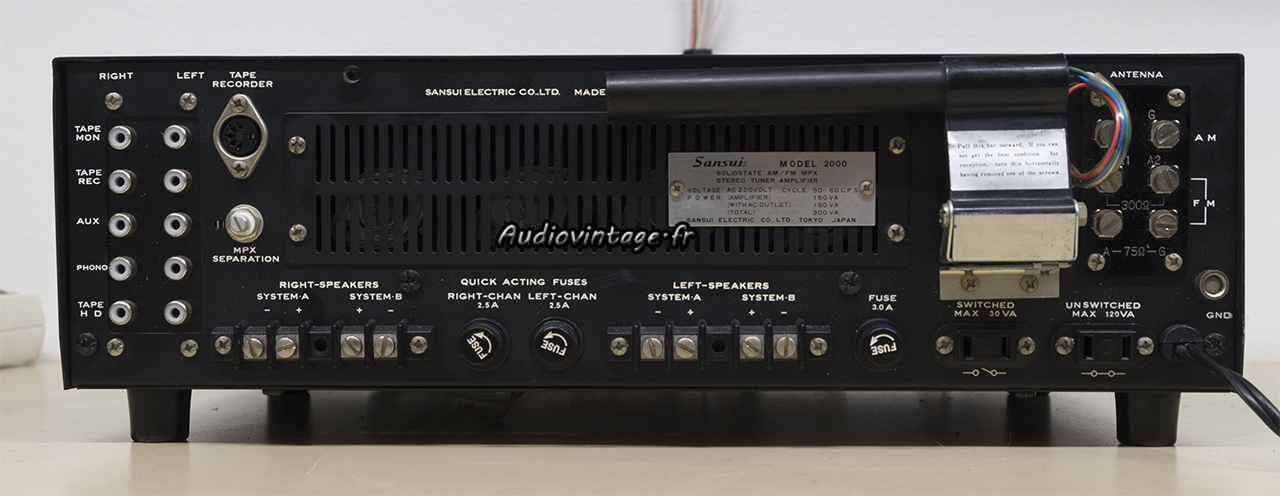

Connectique.

Les mesures sur entrée Aux :

Sansui 2000 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Sansui 2000 : distorsion-a-2x25w-sous-8-ohms-entree-aux
Distorsion à 2x25w sous 8 ohms, entrée aux.

Sansui 2000 : IMD-a-2x1w-sous-8-ohms-entree-aux

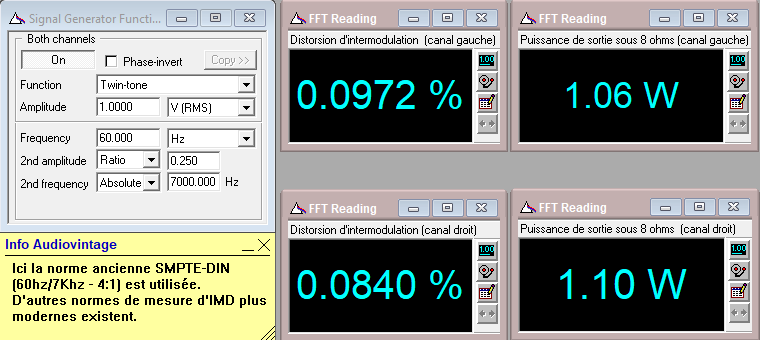

Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux.

Sansui 2000 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-aux

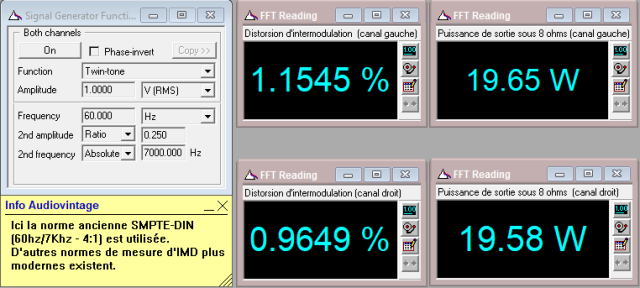

Puissance de sortie sous 8ohms à l’écrêtage en IMD, entrée aux.

Sansui 2000 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Sansui 2000 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Sansui 2000 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-low-et-high-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Sansui 2000 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-de-tonalite-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Sansui 2000 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Sansui 2000 : rapport-signal-bruit-a-2x25w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x25w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Sansui 2000 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Sansui 2000 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono

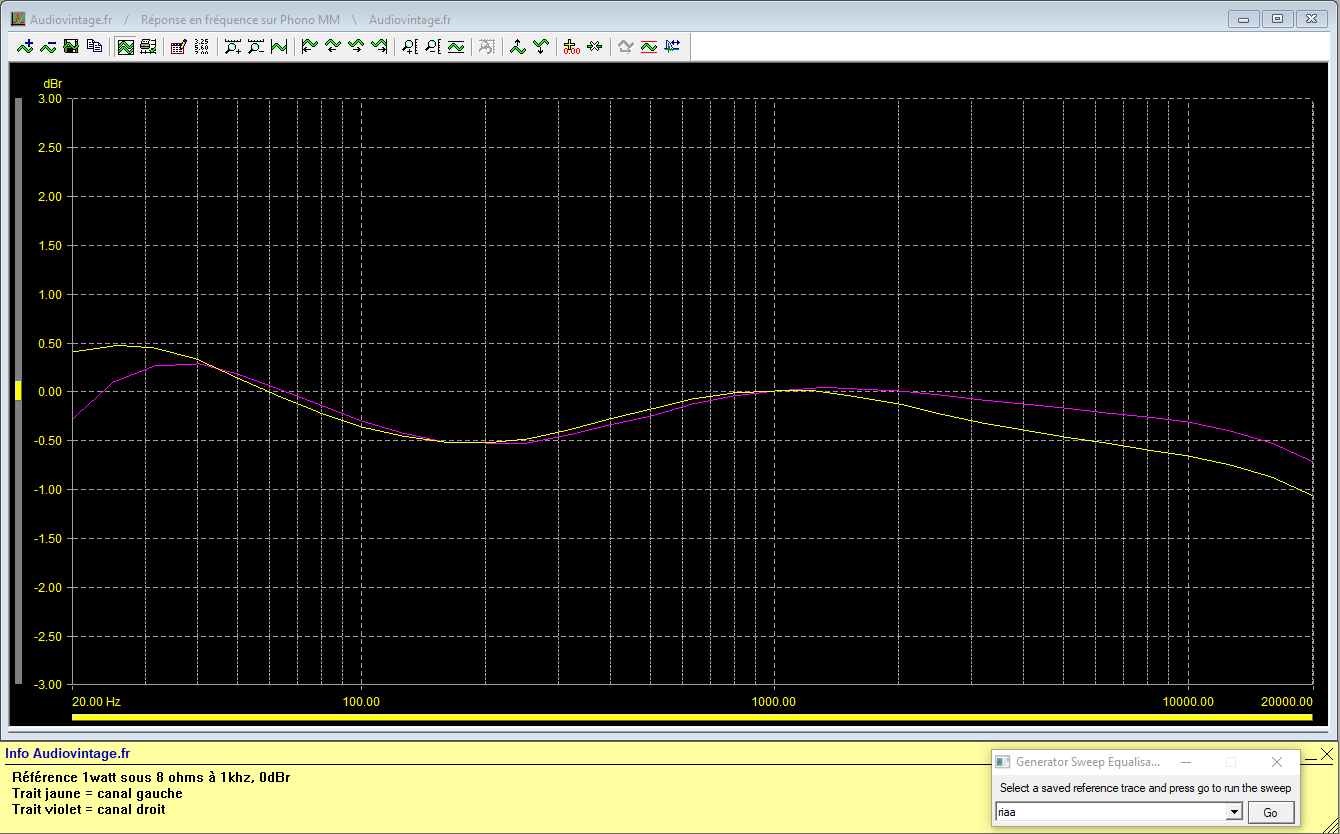

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Sansui 2000 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Sansui 2000 : rapport-signal-bruit-a-2x25w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x25w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Sansui 2000 : signal-carre-a-100hz
Sansui 2000 : signal-carre-a-1khz
Sansui 2000 : signal-carre-a-10khz
Sansui 2000 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
