Pioneer SA-9100

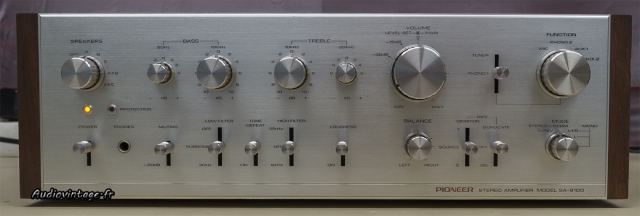

Pioneer SA-9100 : une très belle présentation.
Aujourd’hui, le TOTL (Top Of The Line) des amplificateurs intégrés Pioneer de l’année 1973, le SA-9100.
Un gros chantier, comme souvent avec les très anciens Pioneer.

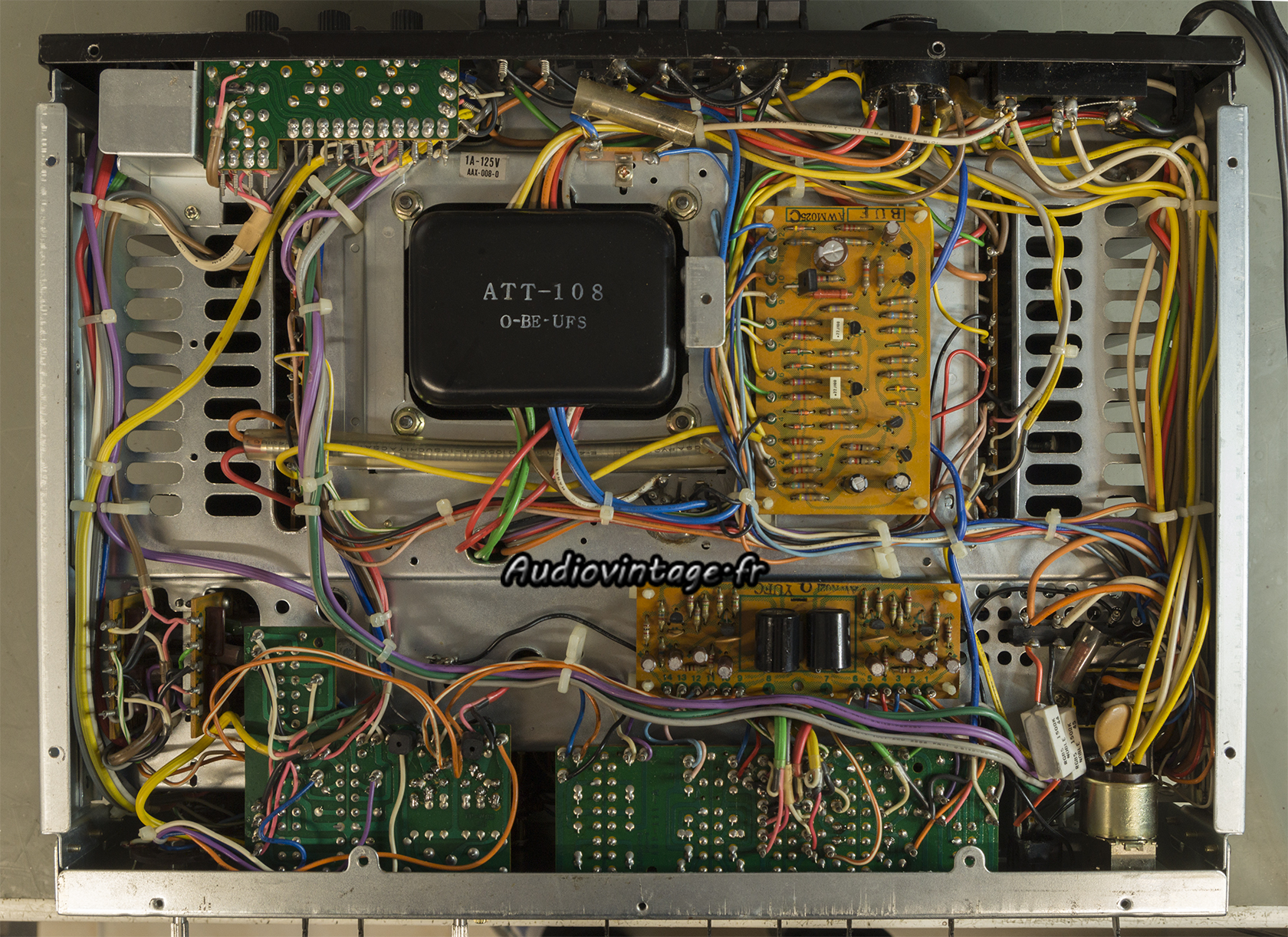

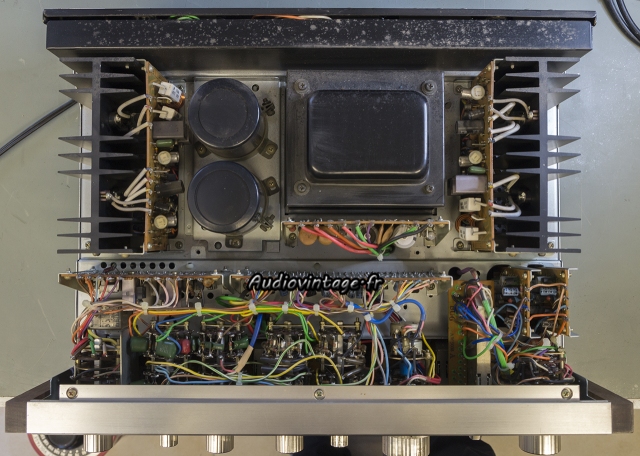

Pioneer SA-9100 : à son arrivée.
En effet, au fur et à mesure de mes interventions, j’en suis arrivé à la conclusion que Pioneer avait probablement à l’époque un ingénieur chargé uniquement de complexifier l’assemblage de leurs appareils, dans le seul et unique but d’ennuyer (restons courtois) le réparateur qui aurait l’audace de tenter un dépannage.
J’imagine cet ingénieur, passant de poste en poste, demandant de raccourcir un câble de 2 centimètres par ici, de mettre une vis inatteignable par la…
J’ironise bien sûr, mais c’est pour insister sur le fait qu’intervenir dans ces appareils, n’est pas forcément aussi « simple » que dans d’autres…

Revenons à notre SA-9100. La section préampli est en panne. La section ampli, elle, fonctionne mais se met en sécurité dès que j’augmente le volume. Une fois le préamplificateur remis en état, j’aurais également droit à des gros « clac » lors de la manipulation de certaines commandes en façade.

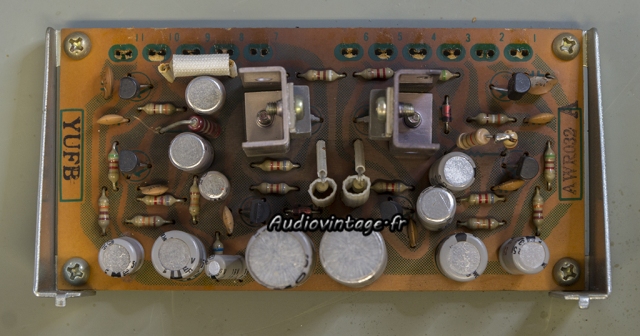

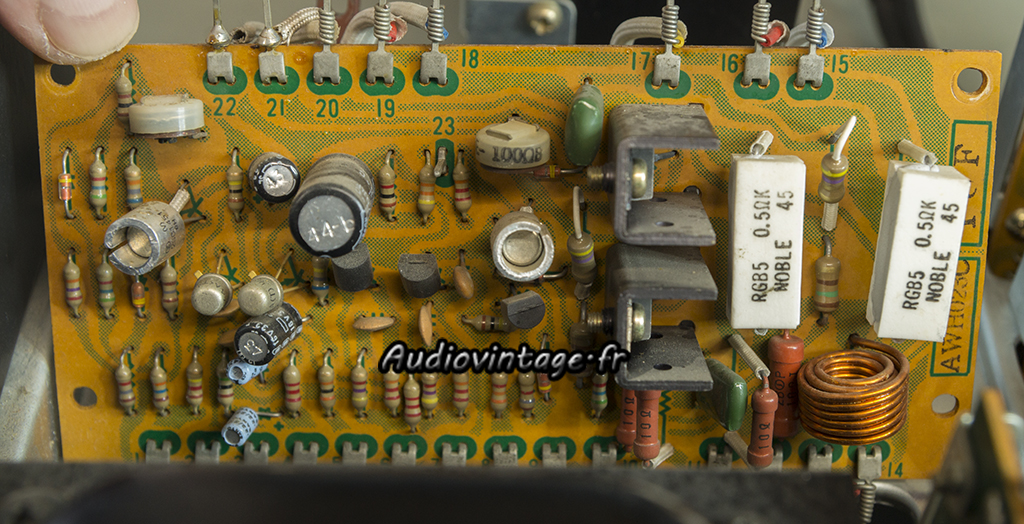

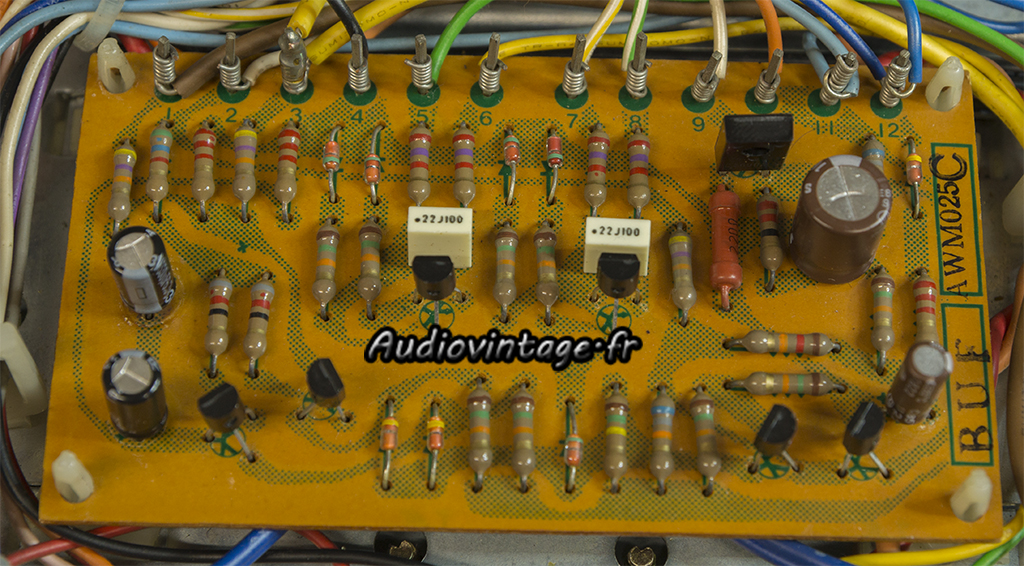

Pioneer SA-9100 : circuit alimentation à revoir.
Le circuit d’alimentation. LE gros point noir de cet appareil.
Quelqu’un a déjà fait un peu de « bricolage » sur ce circuit. Tout est à refaire ou presque sur cette section, ce qui permettra de retrouver des alimentations correctes et donc un préampli fonctionnel.

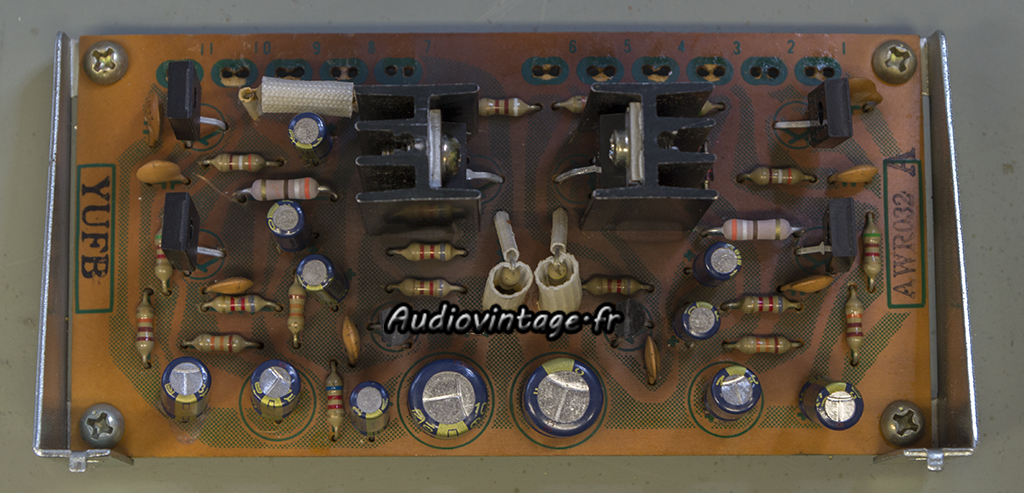

Pioneer SA-9100 : circuit alimentation revu.
Section révisée. Tous les condensateurs et tous les transistors sont neufs. Les deux radiateurs sont remplacés par d’autres plus costaud (ça chauffe par ici !), et deux résistances sont également remplacées.

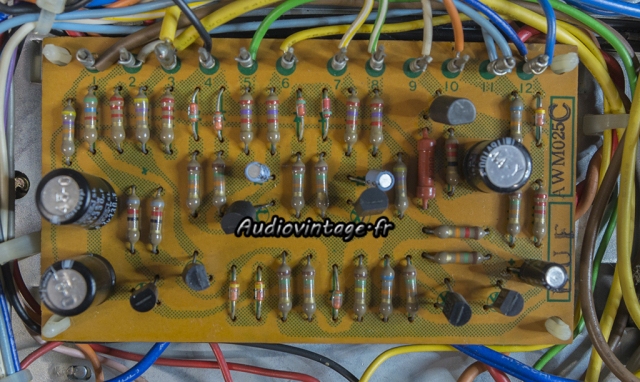

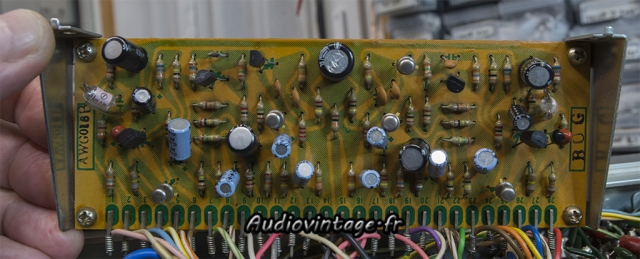

Pioneer SA-9100 : circuit tonalité à réviser.
L’étage de tonalité. Ici aussi quelqu’un est déjà intervenu.

Pioneer SA-9100 : circuit tonalité révisé.
Tous les condensateurs chimiques et les transistors sont remplacés.

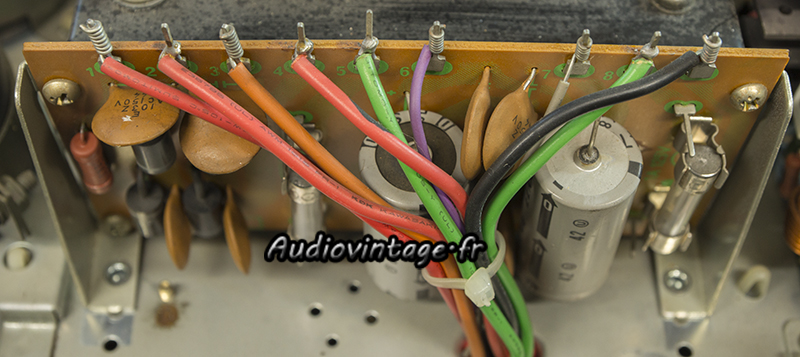

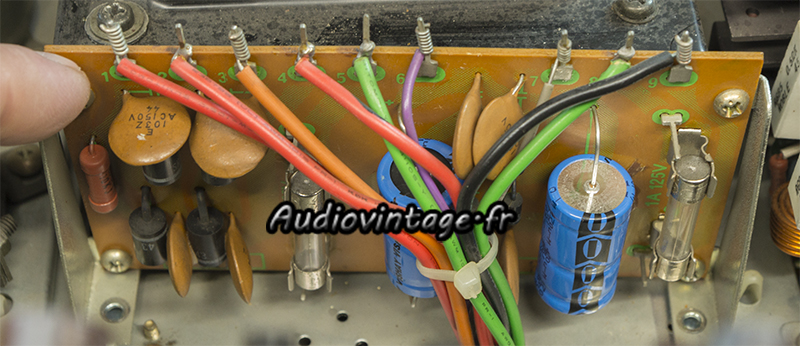

Pioneer SA-9100 : circuit redressement à revoir.

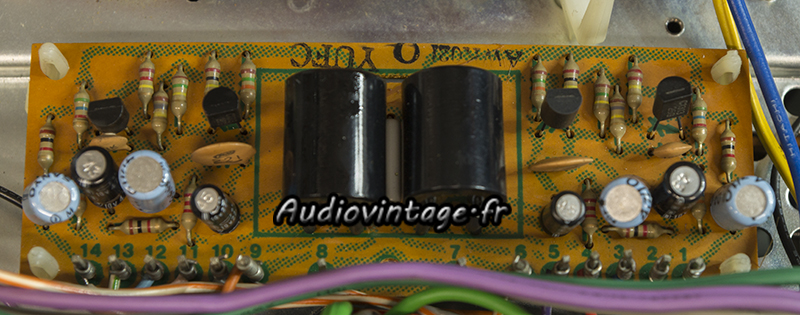

Le circuit supportant les diodes de redressement.

Pioneer SA-9100 : circuit redressement revu.
Condensateurs chimiques neufs.

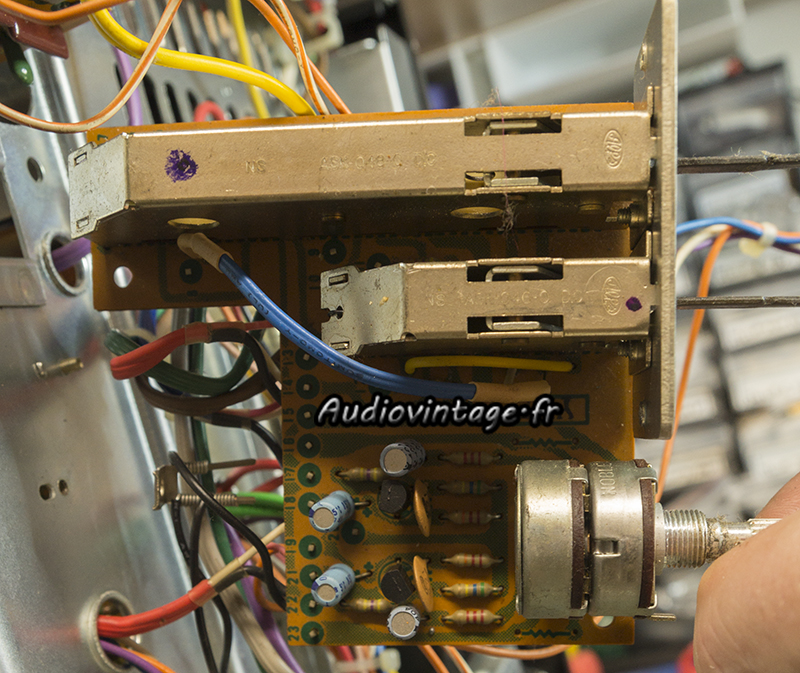

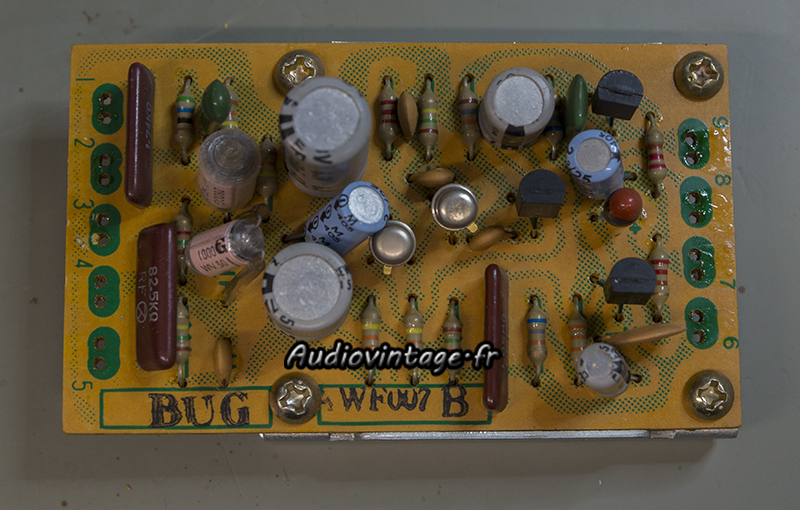

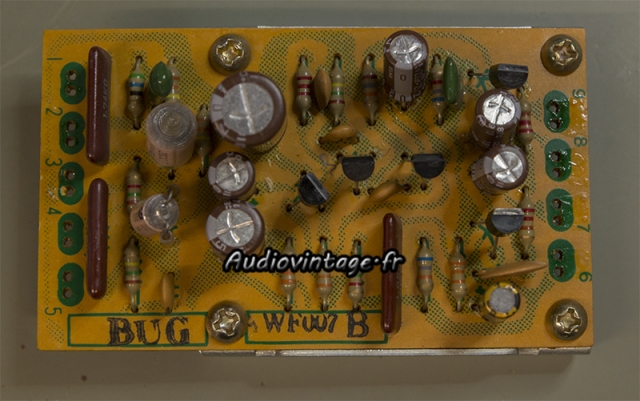

Pioneer SA-9100 : étage phono à revoir.
Retrait d’un circuit phono (un par canal).

Pioneer SA-9100 : étage phono révisé.
Condensateurs chimiques et transistors neufs. Le second canal reçoit le même traitement.

Pioneer SA-9100 : circuit driver à réviser.
Un des deux circuits d’amplification.

Pioneer SA-9100 : désoxydation à faire.
Démontage de transistors pour désoxydation.

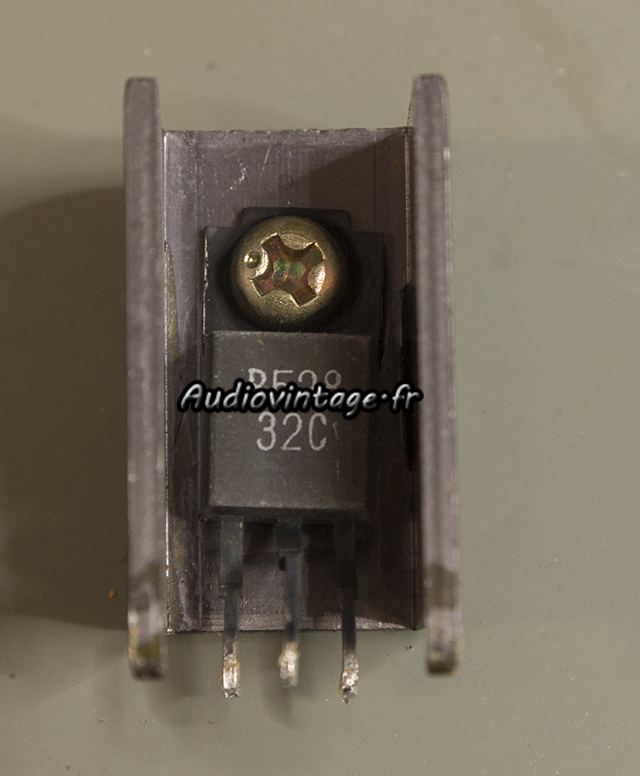

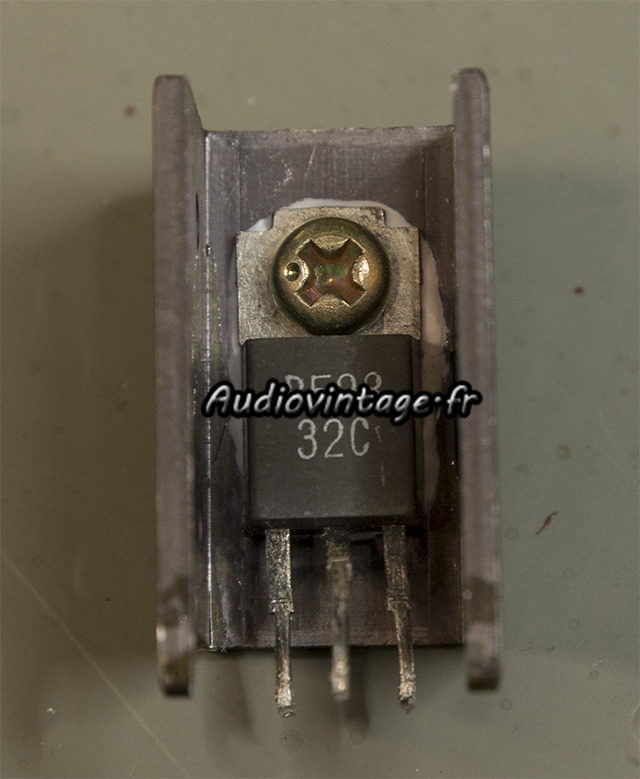

Pioneer SA-9100 : transistor nettoyé.
C’est mieux.

Pioneer SA-9100 : circuit driver révisé.
Remplacement de certains transistors (d’autres seront remplacés par la suite, faute de pouvoir ajuster précisément l’offset en sotie HP), et remplacement des condensateurs chimiques.

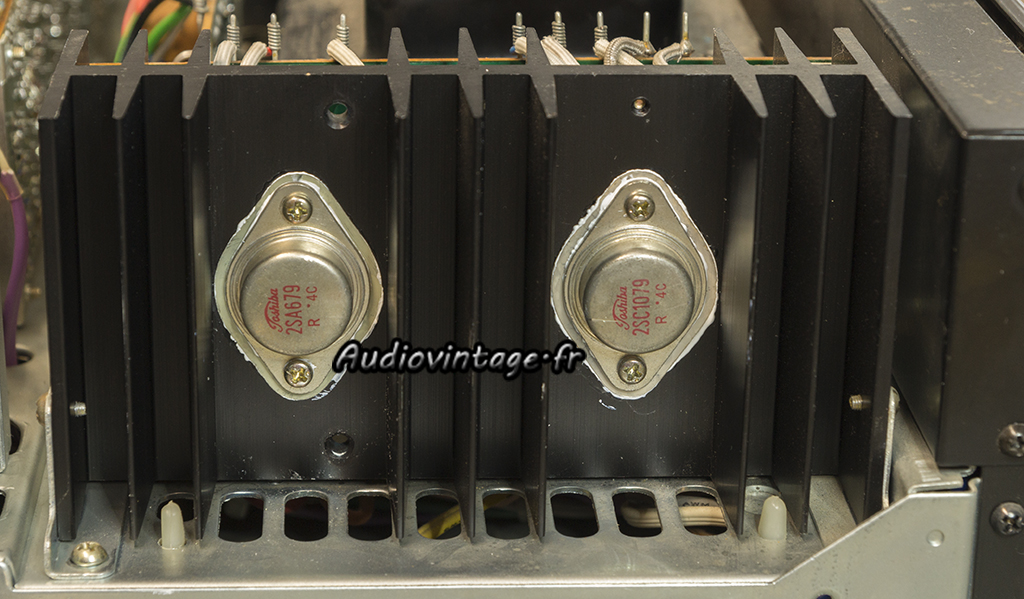

Pioneer SA-9100 : graisse fraîche et micas neufs.
Les transistors de puissances sont démontés, testés et remontés avec des micas neufs et de la graisse fraîche.

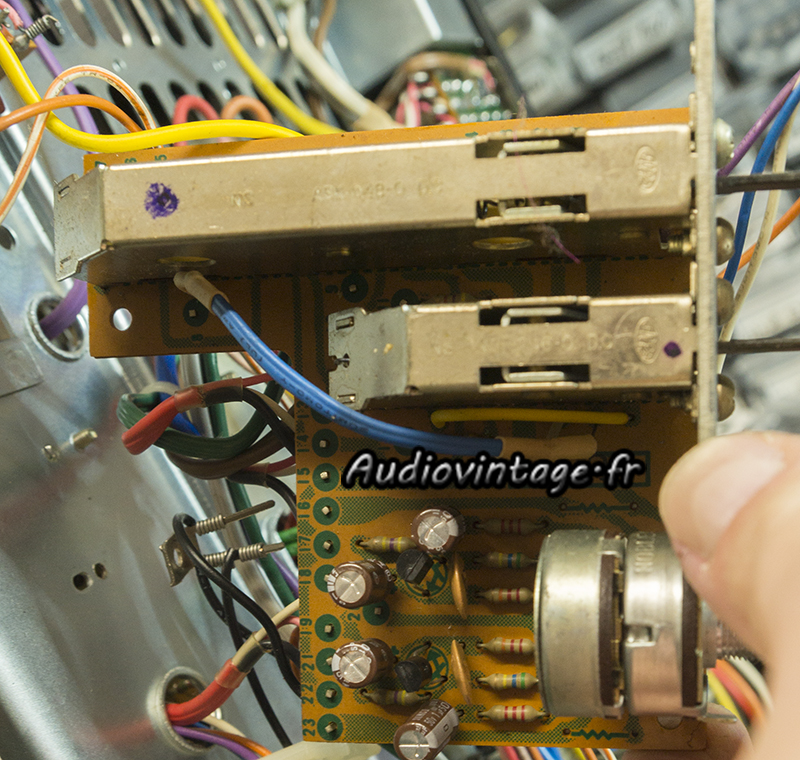

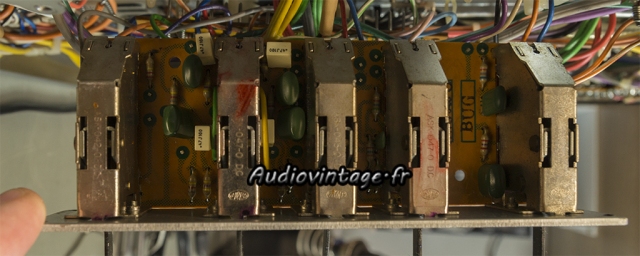

Pioneer SA-9100 : condensateurs  à remplacer.
Pioneer SA-9100 : condensateurs et transistors à remplacer.
Quelques transistors et condensateurs à remplacer sur ces deux circuits.

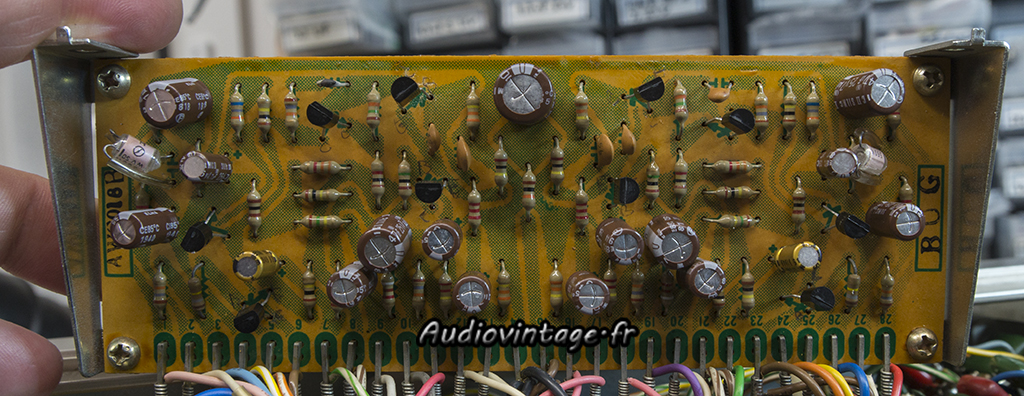

Pioneer SA-9100 : condensateurs neufs.
Pioneer SA-9100 : condensateurs et transistors neufs.
Fait.

Pioneer SA-9100 : circuit de protection à revoir.
Le circuit de protection, autre point noir de cet appareil.

Pioneer SA-9100 : circuit de protection révisé.
Tous les condensateurs chimiques ainsi que les transistors sont remplacés. Ainsi l’appareil ne se mettra plus en sécurité.

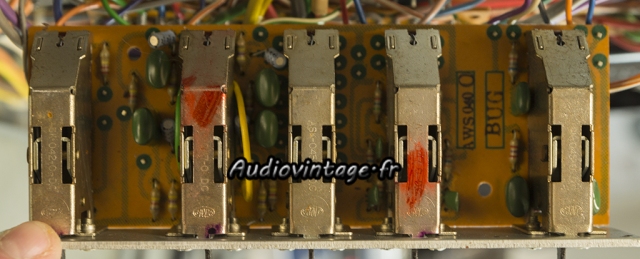

Pioneer SA-9100 : circuit filtre à revoir.
Le circuit filtre.

Pioneer SA-9100 : circuit filtre révisé.
Transistors et condensateurs chimiques neufs.

Pioneer SA-9100 : terminé.
Pioneer SA-9100 : terminé.
Le voyant « on » HS est remplacé. Les commandes nettoyées, les courant de repos réglés, tout comme les offsets. Un petit contrôle final des tensions d’alimentations, et c’est terminé.

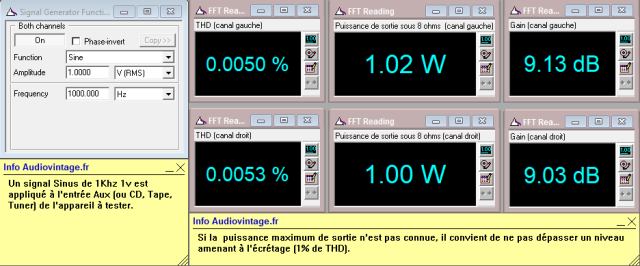

Pioneer SA-9100 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

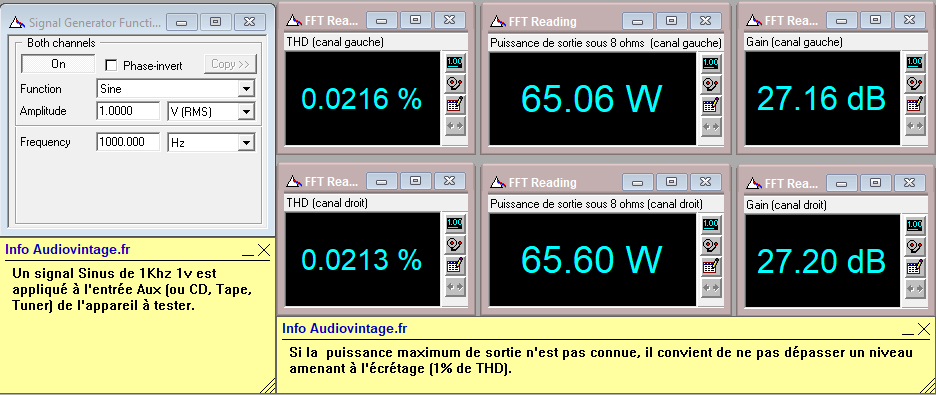

Pioneer SA-9100 : distorsion-a-2x65w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

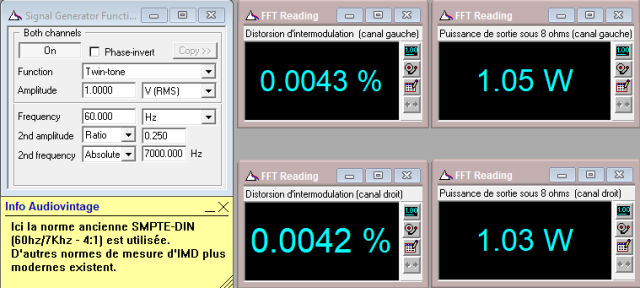

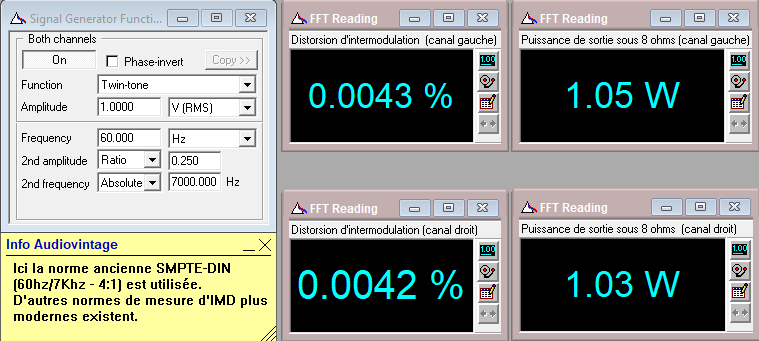

Pioneer SA-9100 : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

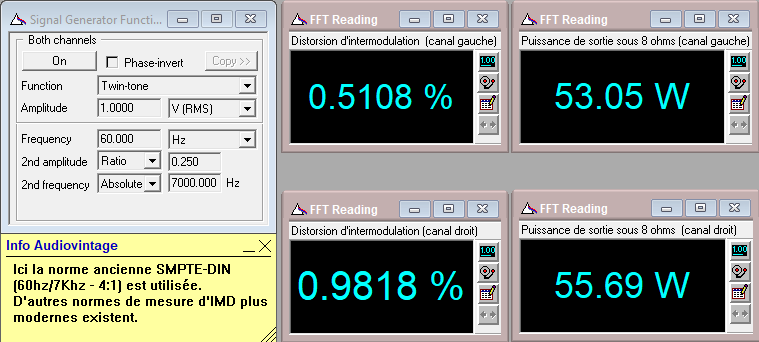

Pioneer SA-9100 : puissance-de-sortie-a-lecretage-IMD-entree-aux-tone-defeat
Puissance de sortie sous 8ohms à l’écrêtage en IMD, entrée aux, tone defeat.

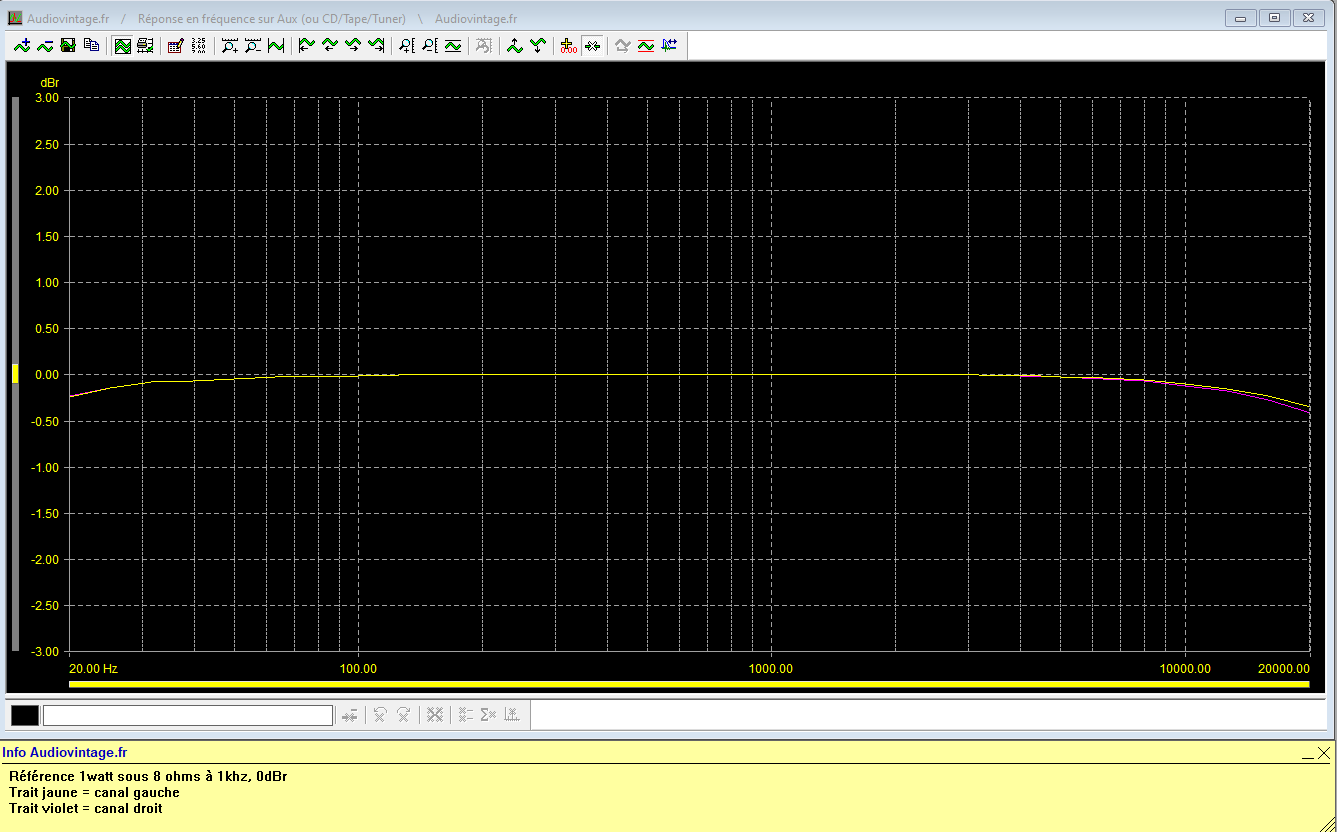

Pioneer SA-9100 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

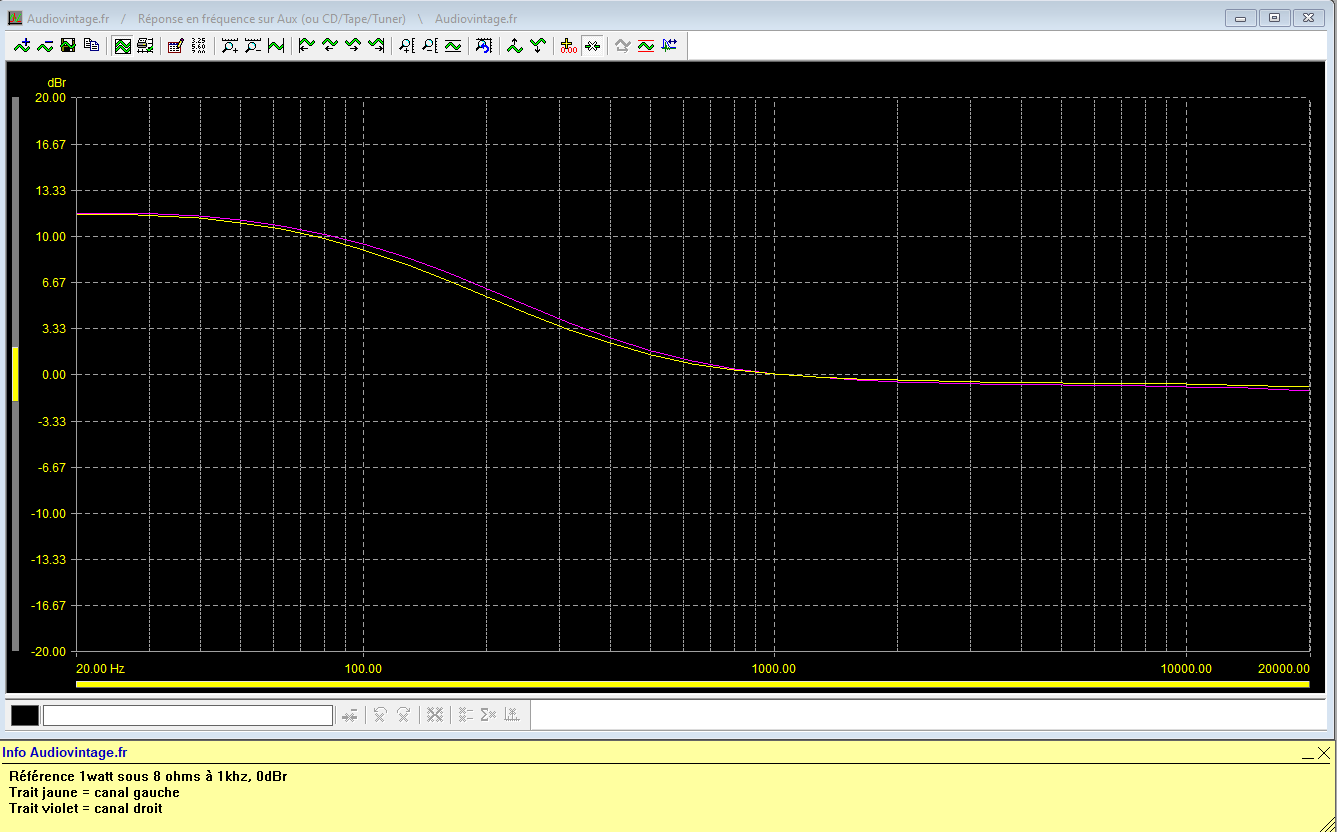

Pioneer SA-9100 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeatloudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Pioneer SA-9100 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtre-subsonic-puis-filtre-30hz-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre subsonic puis filtre 30hz activés.

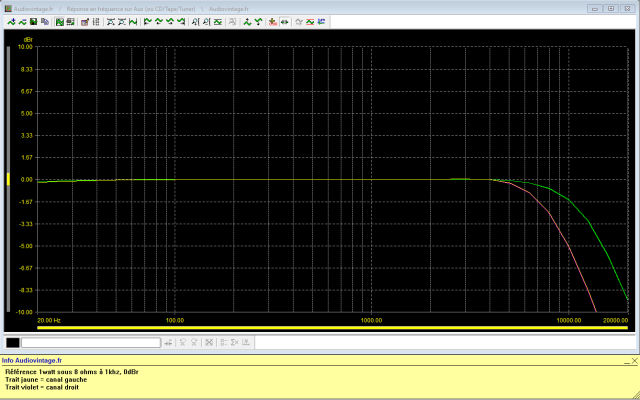

Pioneer SA-9100 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtre-12khz-puis-filtre-8khz-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtre 12khz puis 8khz, activés.

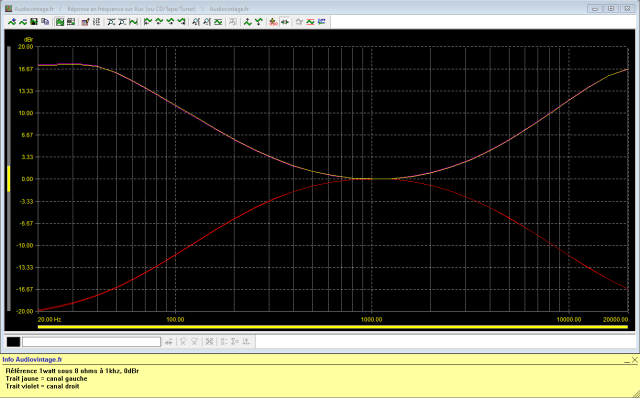

Pioneer SA-9100 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Pioneer SA-9100 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-9100 : rapport-signal-bruit-a-2x65w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x65w sous 8 ohms, entrée aux, tone defeat.

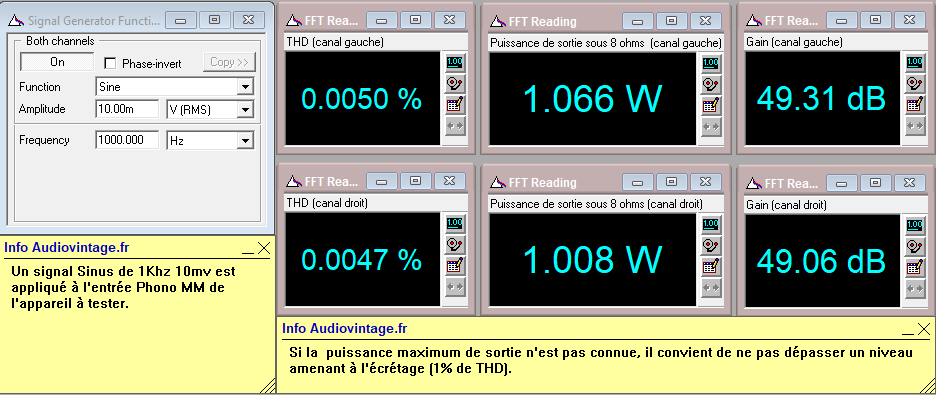

Pioneer SA-9100 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

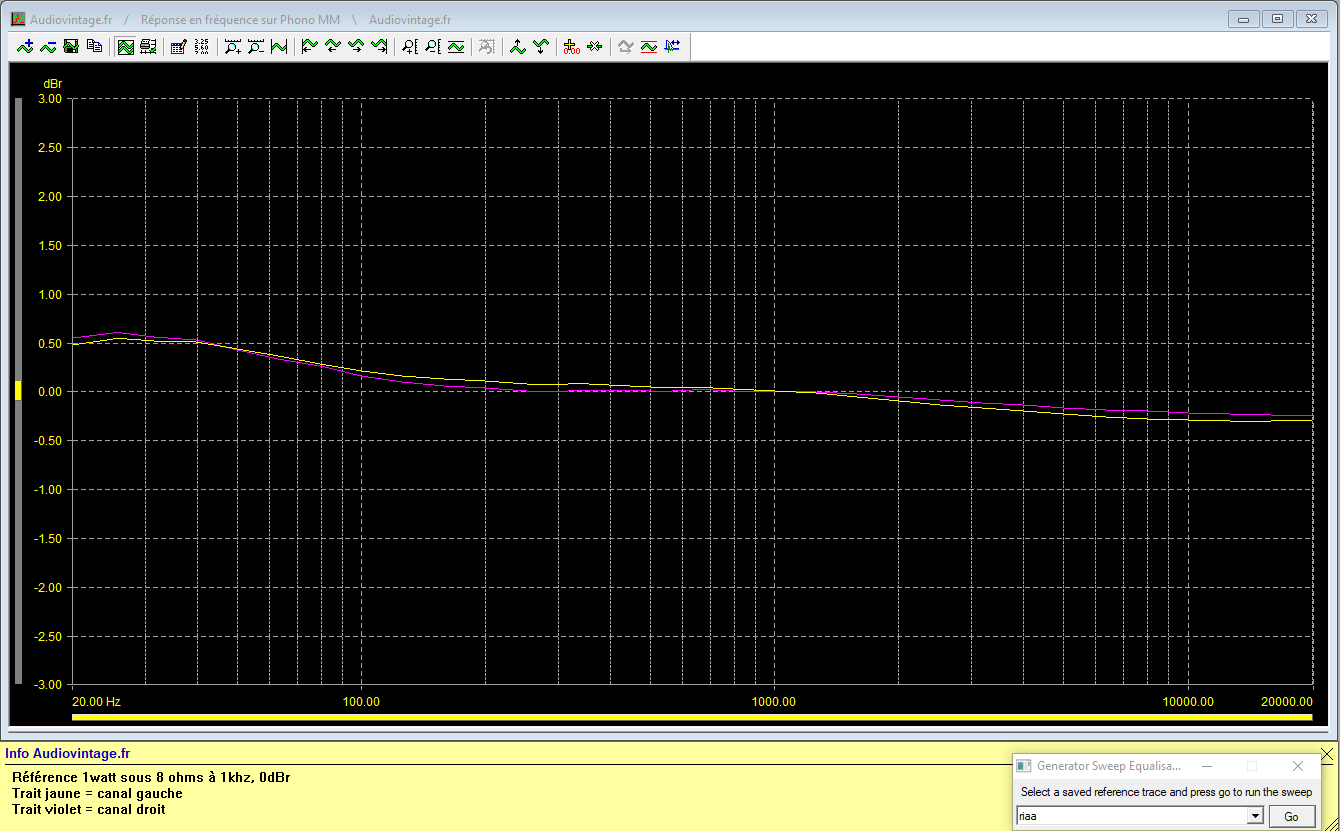

Pioneer SA-9100 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Pioneer SA-9100 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

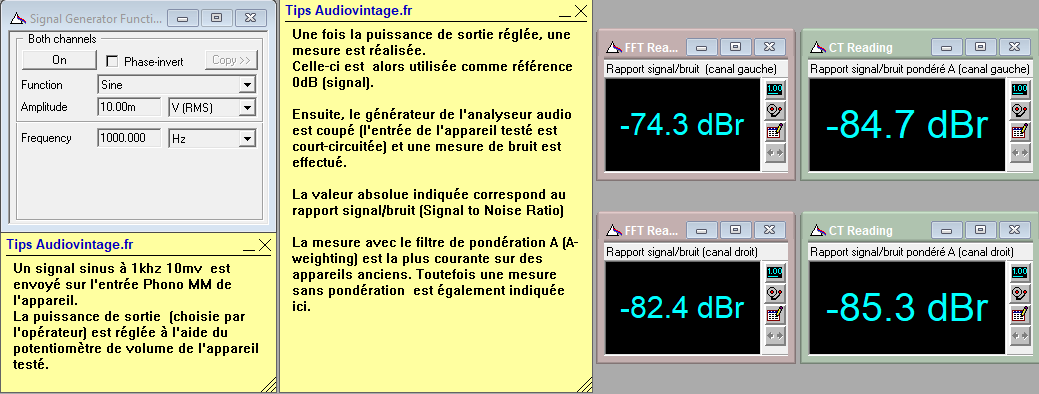

Pioneer SA-9100 : rapport-signal-bruit-a-2x65w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x65w sous 8 ohms, entrée phono, tone defeat.

Pioneer SA-9100 : signal-carre-a-100hz
Pioneer SA-9100 : signal-carre-a-1khz

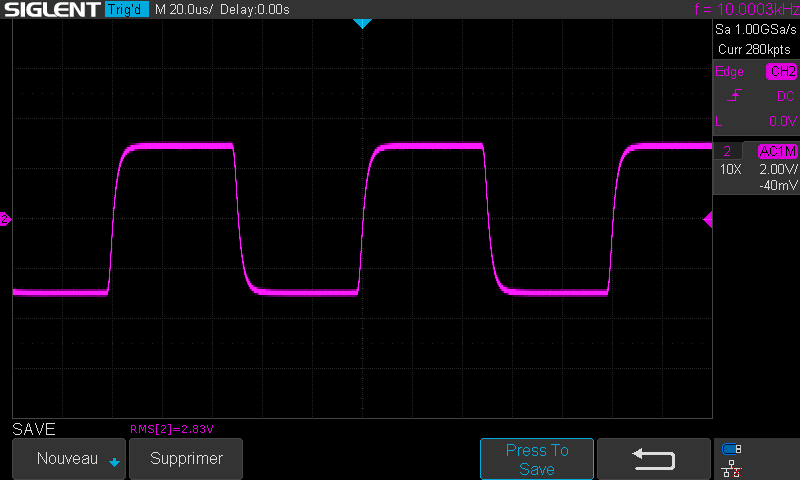

Pioneer SA-9100 : signal-carre-a-10khz

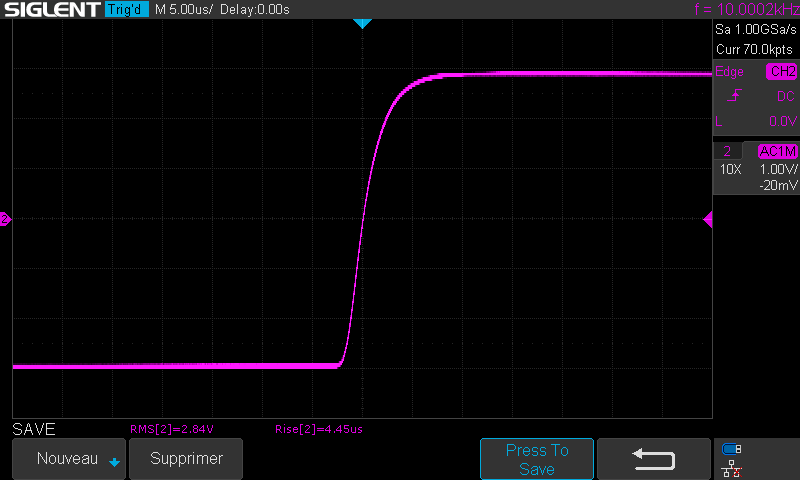

Pioneer SA-9100 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.

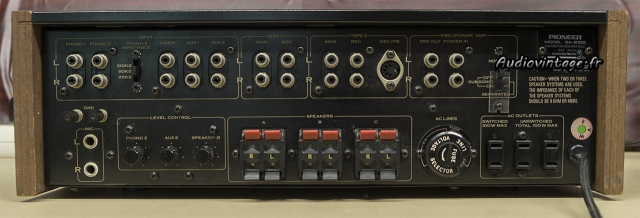

Pioneer SA-9100 : connectique.
Connectique.
