Pioneer SA-7500 : un très joli exemplaire.
Aujourd’hui, prise en charge pour réparation et révision d’un très bel exemplaire de Pioneer SA-7500.

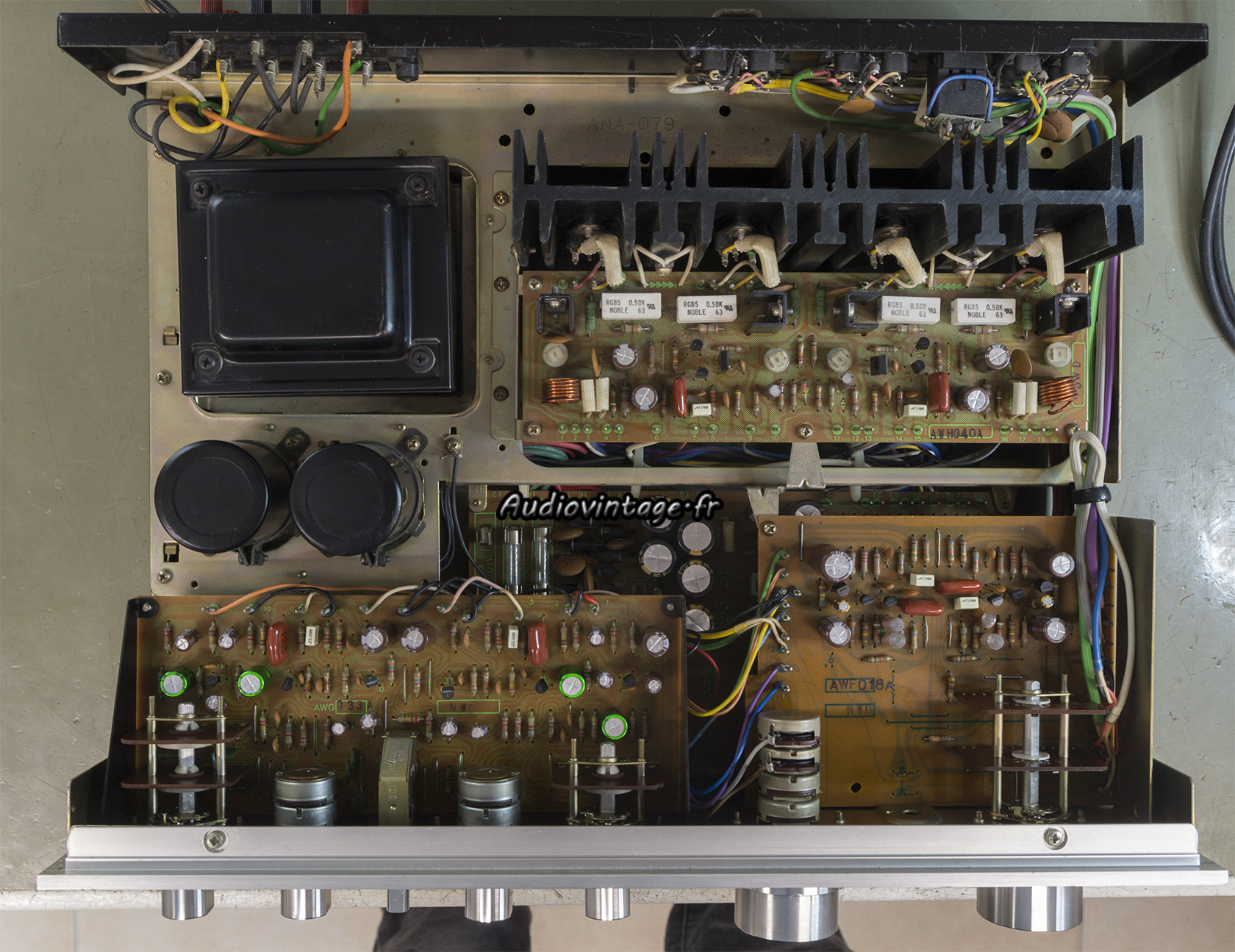

Pioneer SA-7500 : à son arrivée.
En effet, il est en panne. L’appareil reste en protection, le relais daigne parfois commuter mais c’est rare.
Avec respectivement 1v et 11v continu qui arrive au relais sur chacun des canaux, le circuit de protection fait son travail et protège les enceintes.
Ici, certains transistors sur le circuit driver sont responsables, mais attention, un même symptôme peut avoir diverses causes.

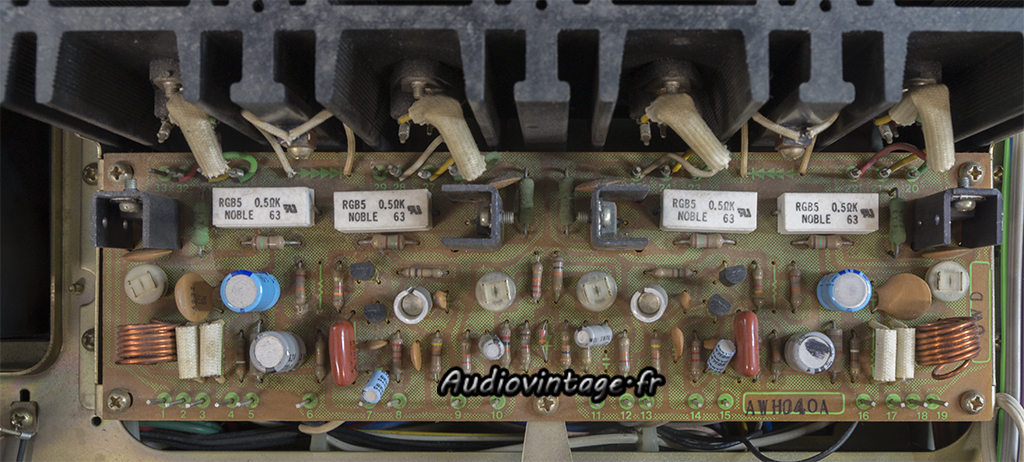

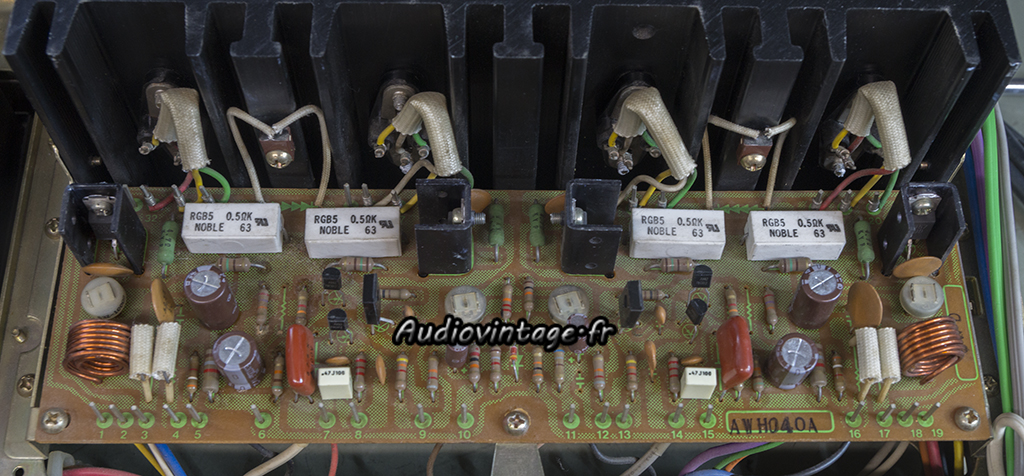

Pioneer SA-7500 : circuit driver à réparer et à réviser.
Le circuit d’amplification.

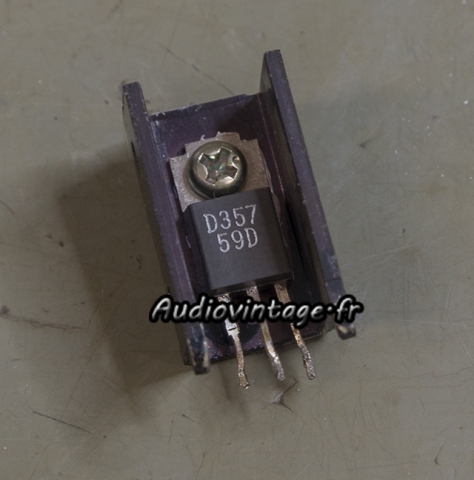

Pioneer SA-7500 : désoxydé et graisse neuve.
Les transistors drivers sont retirés, désoxydés, testés puis remontés sur leur radiateur avec de la graisse fraiche.

Pioneer SA-7500 : circuit driver réparé et révisé.
Tous les condensateurs chimiques sont remplacés, ainsi qu’une bonne partie des transistors, certains pour régler la panne, et d’autres préventivement, leur référence faisant partie de ceux qui ont une fâcheuse tendance à mourir plus que de raison en entrainant d’autres dégâts…

Intervenir dans un appareil ancien comme celui-ci, ce n’est pas simplement remplacer des condensateurs chimiques.
L’expérience est importante et permet de remplacer préventivement tous les composants sujets à caution, non pas car ils sont de mauvaise qualité, mais parce qu’ils vieillissent plus mal que les autres.
Certaines références de transistors ou diodes par exemple doivent être remplacés dans le cas d’une révision complète, et comme ce sont généralement des composants obsolètes introuvables, il faut chercher des équivalents modernes qui conviennent.
A ce titre, je vous conseille d’être très prudent sur les équivalences proposées sur les sites ou forums…

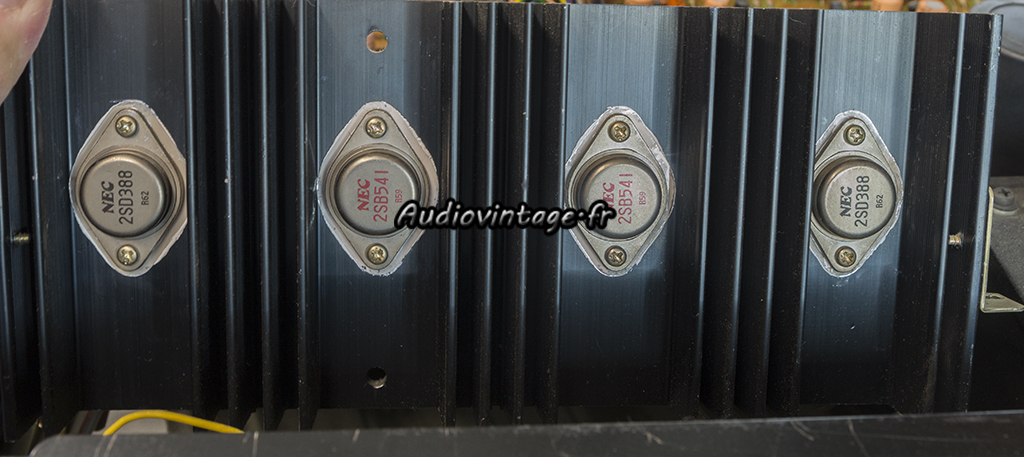

Pioneer SA-7500 : micas neufs et graisse fraiche.
Les transistors de puissance sont retirés, désoxydés, testés, puis remontés sur des micas neufs et de la graisse fraiche.

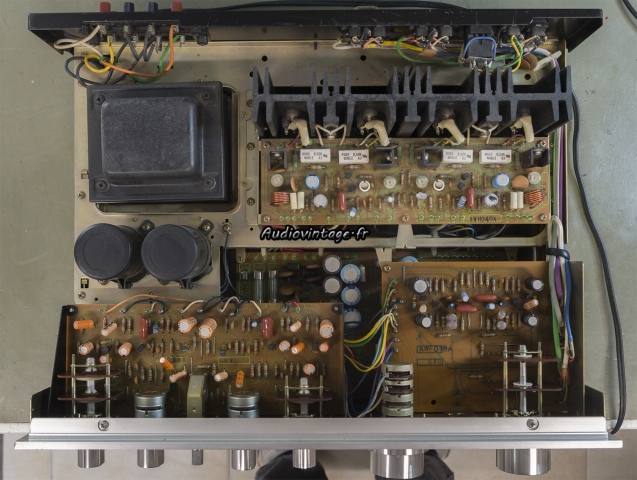

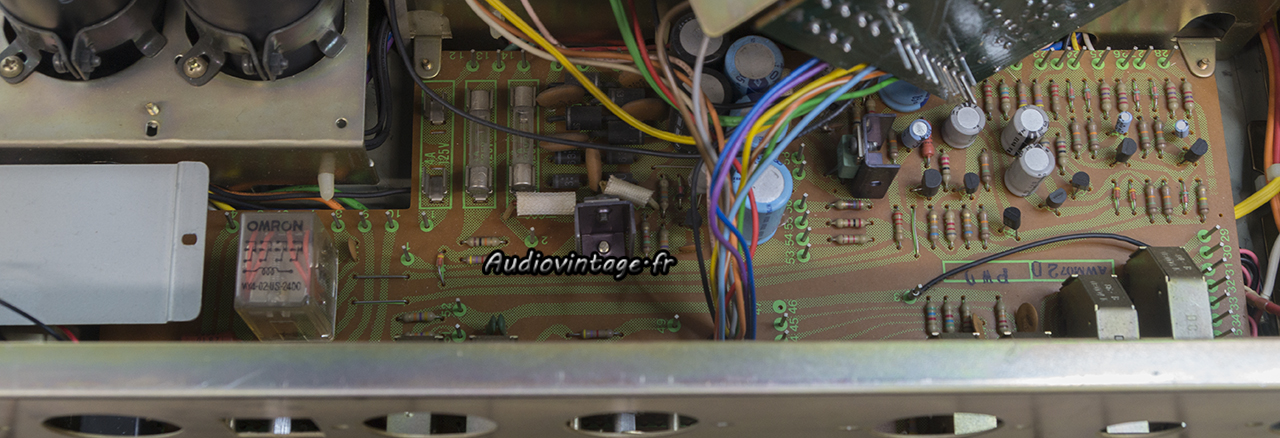

Pioneer SA-7500 : circuit alimentation/protection à réviser.
Ici nous trouvons entre autre, alimentation et protection.

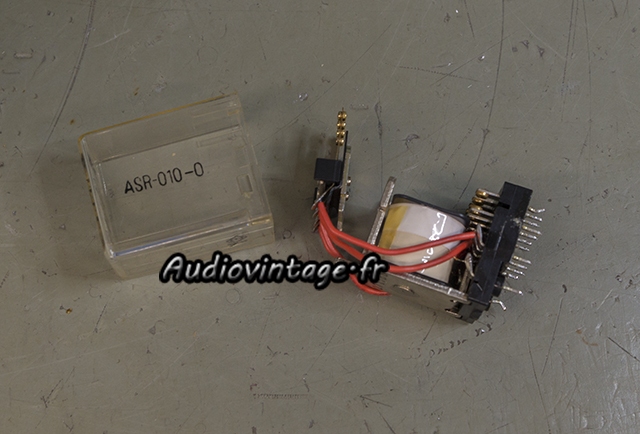

Pioneer SA-7500 : désoxydation des contacts du relais.
Le relais est démonté et ses contacts désoxydés.

Pioneer SA-7500 :  circuit alimentation/protection révisé.
Tous les condensateurs chimiques sont remplacés ainsi que deux transistors.

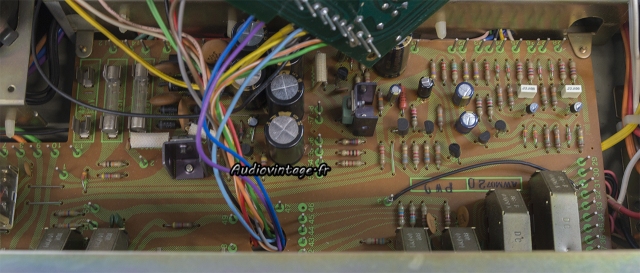

Pioneer SA-7500 : circuit phono à réviser.
Le circuit phono.

Pioneer SA-7500 : circuit phono révisé.
Condensateurs chimiques et transistors neufs.

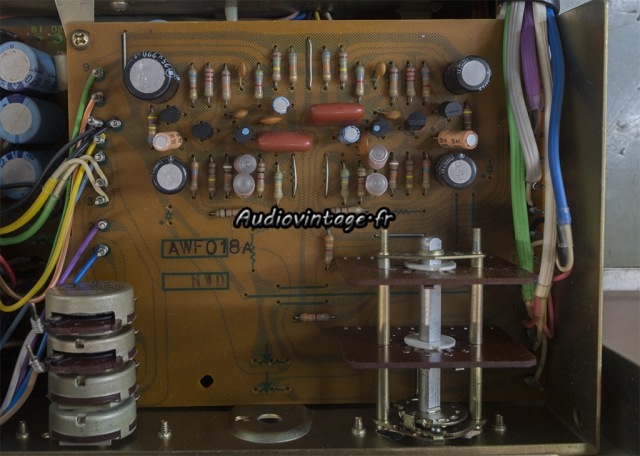

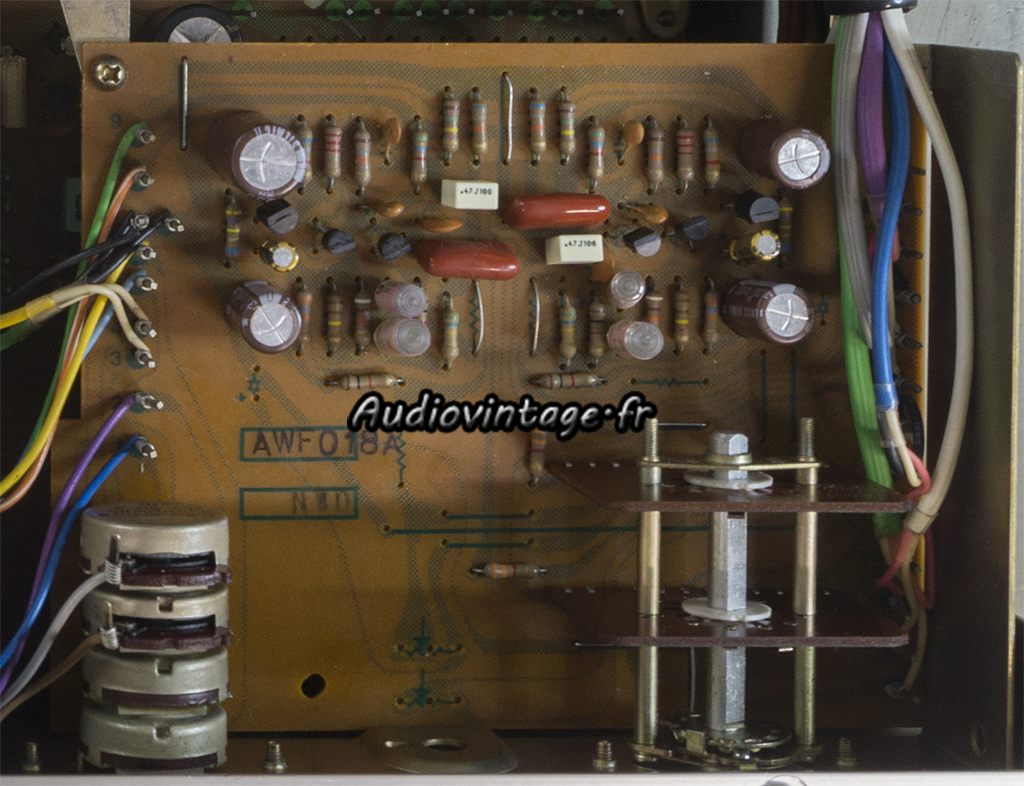

Pioneer SA-7500 : circuit de tonalité à réviser.
Le circuit de tonalité.

Pioneer SA-7500 : circuit de tonalité révisé.
Condensateurs chimiques et transistors bipolaires neufs. Les deux transistors Fet originaux, non problématiques, ne sont pas remplacés.

Pioneer SA-7500 : terminé.
Le tout est remonté.
Les condensateurs de filtrage d’alimentation sont parfaits à la mesure et restent en place. Les commandes sont nettoyées (elles étaient très peu encrassées), offsets et courant de repos sont ajustés.

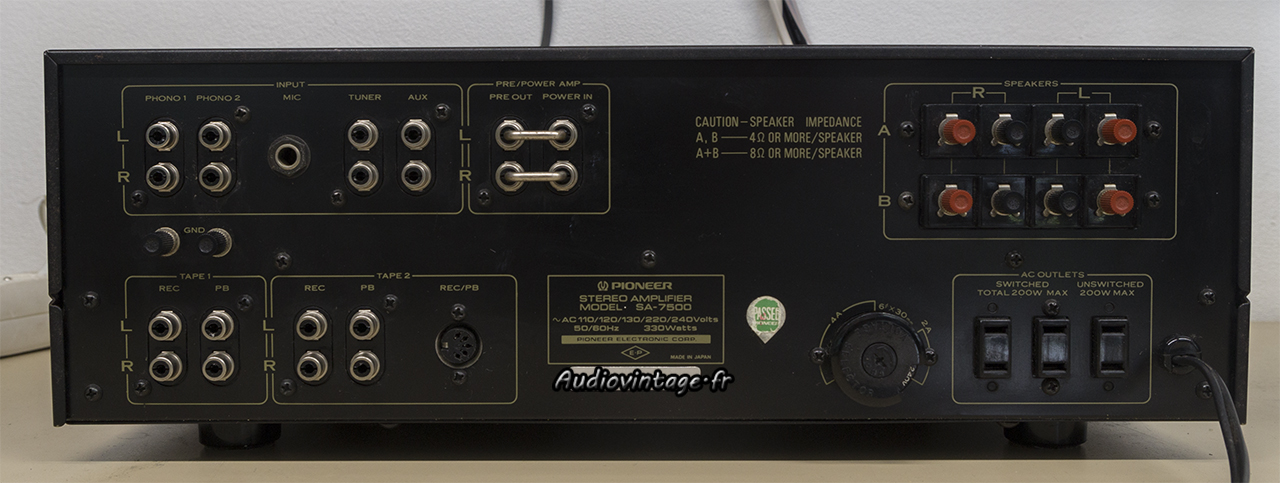

Pioneer SA-7500 : connectique.
Connectique.

Les mesures sur entrée Aux :

Pioneer SA-7500 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-7500 : distorsion-a-2x45w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x45w sous 8 ohms, entrée aux, tone defeat.

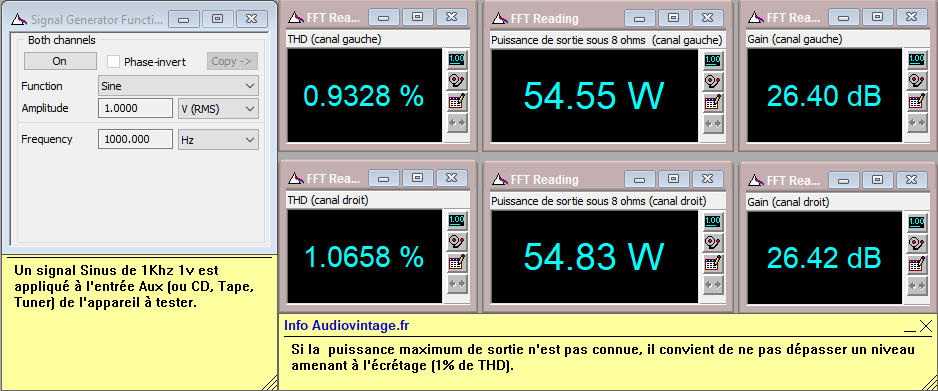

Pioneer SA-7500 : distorsion-a-2x55w-sous-8-ohms-entree-aux-tone-defeat
L’écrêtage intervient à environ 2x55w sous 8 ohms.

Pioneer SA-7500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

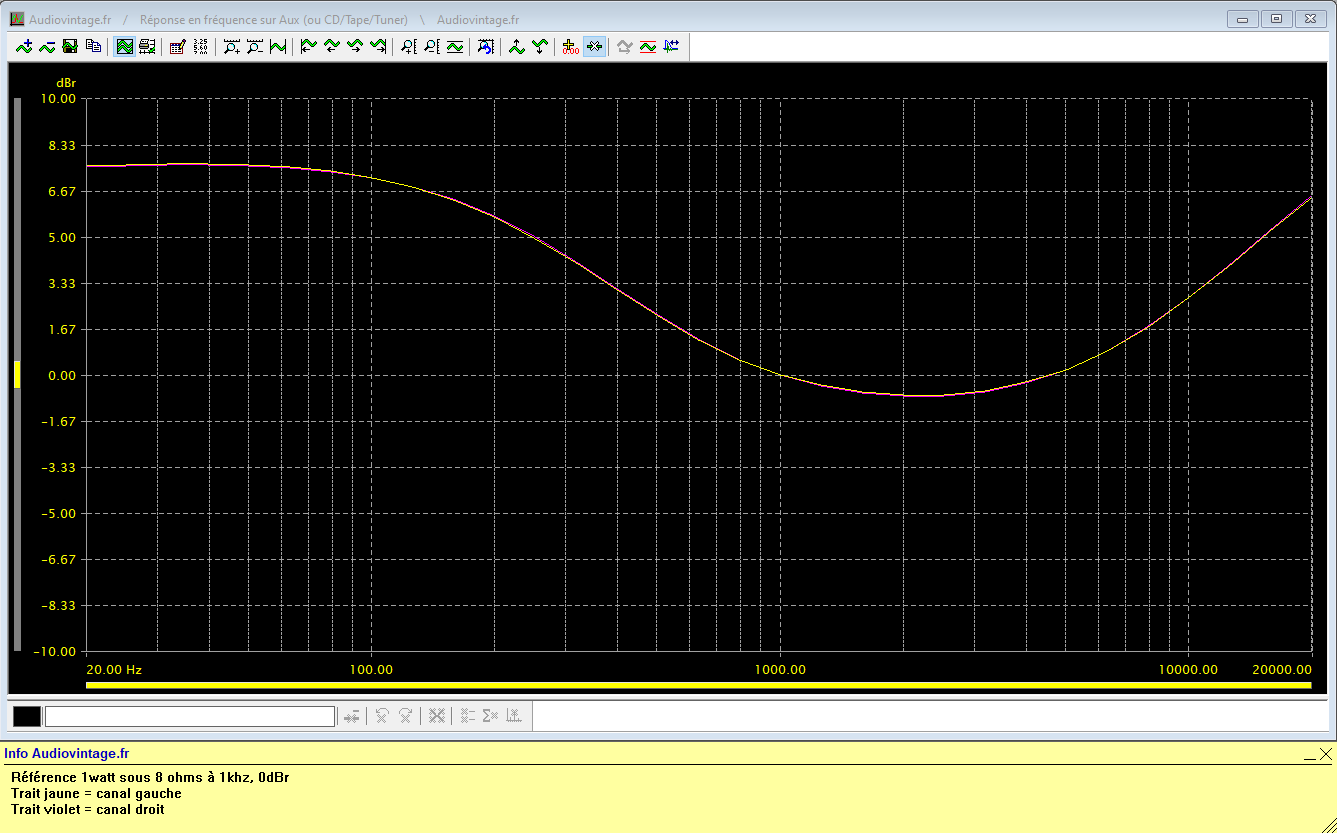

Pioneer SA-7500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Pioneer SA-7500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

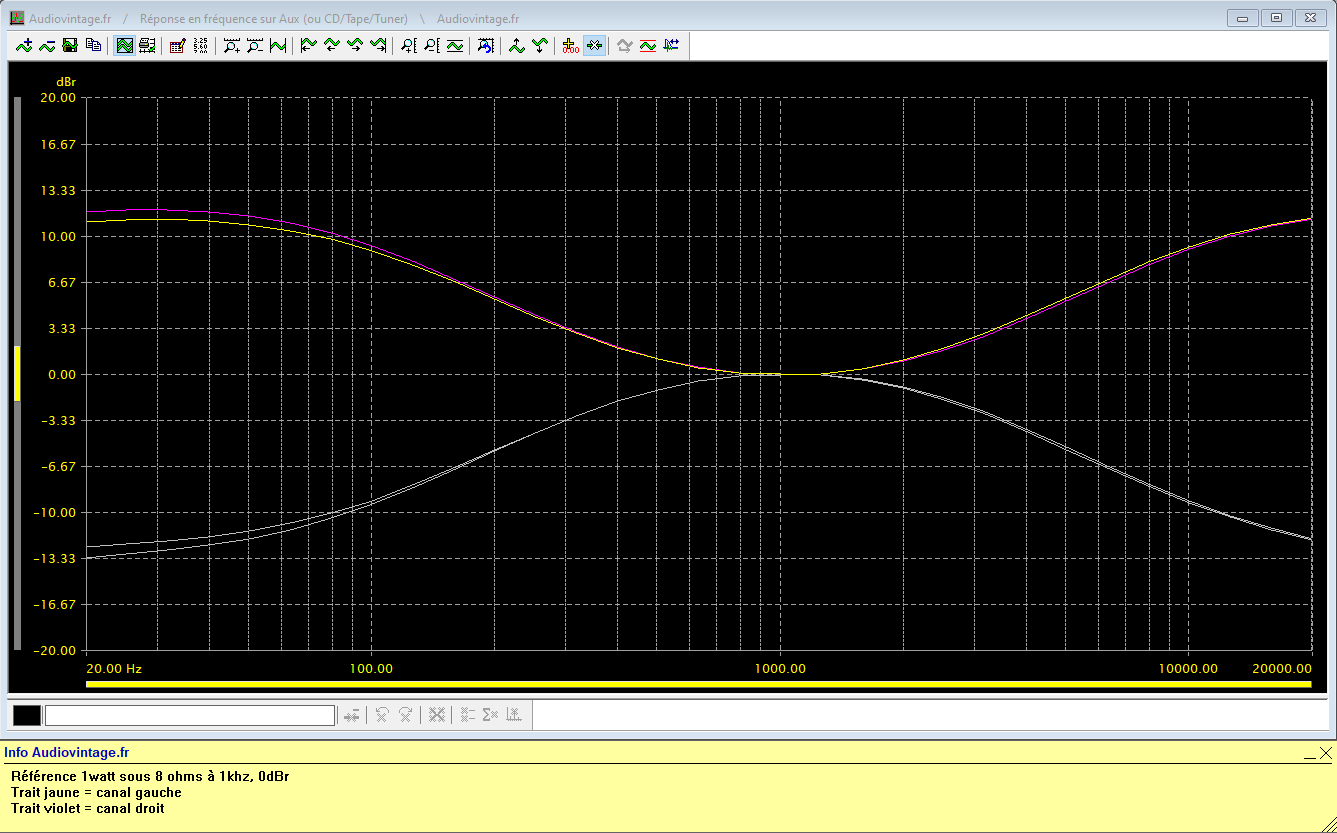

Pioneer SA-7500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi-400hz-et-2.5khz
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

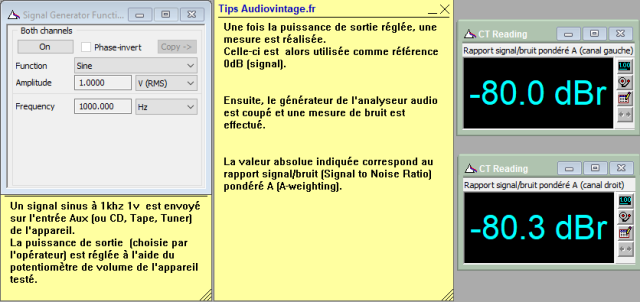

Pioneer SA-7500 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-7500 : rapport-signal-bruit-a-2x45w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x45w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

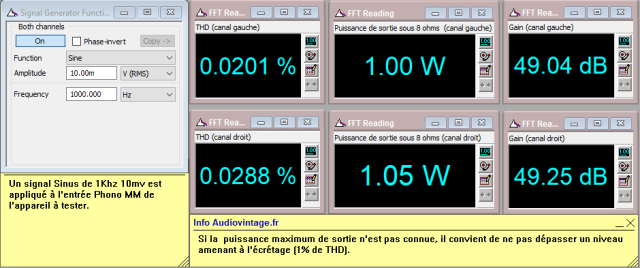

Pioneer SA-7500 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

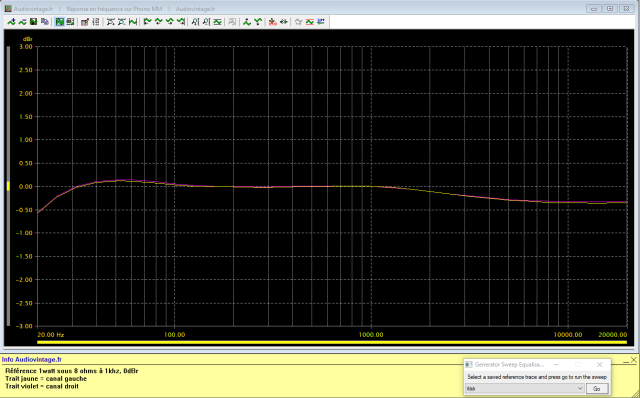

Pioneer SA-7500 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

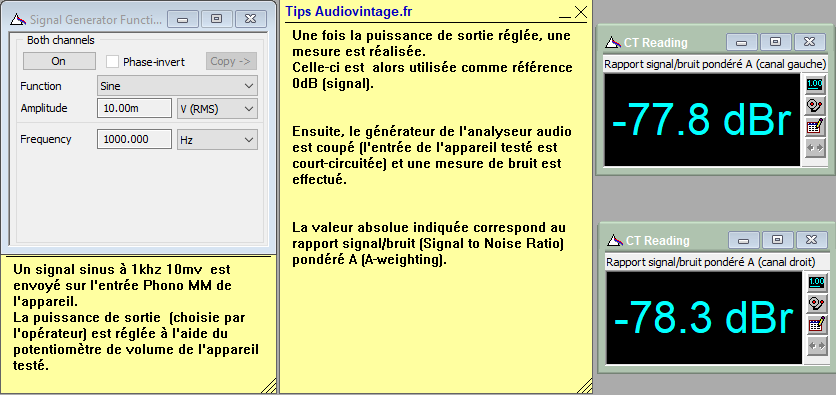

Pioneer SA-7500 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

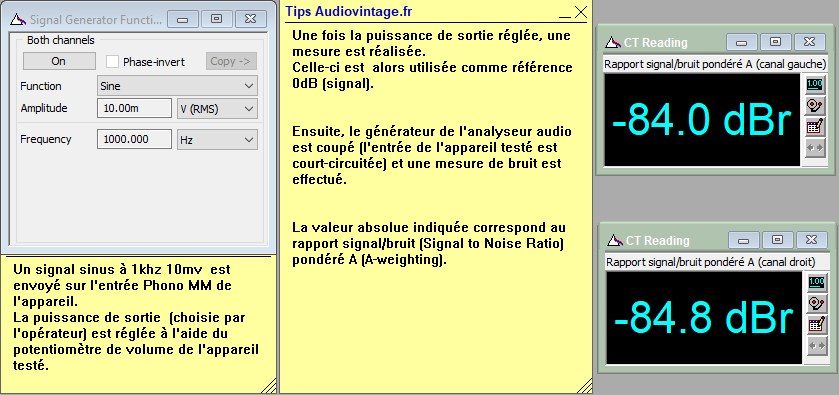

Pioneer SA-7500 : rapport-signal-bruit-a-2x45w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x45w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

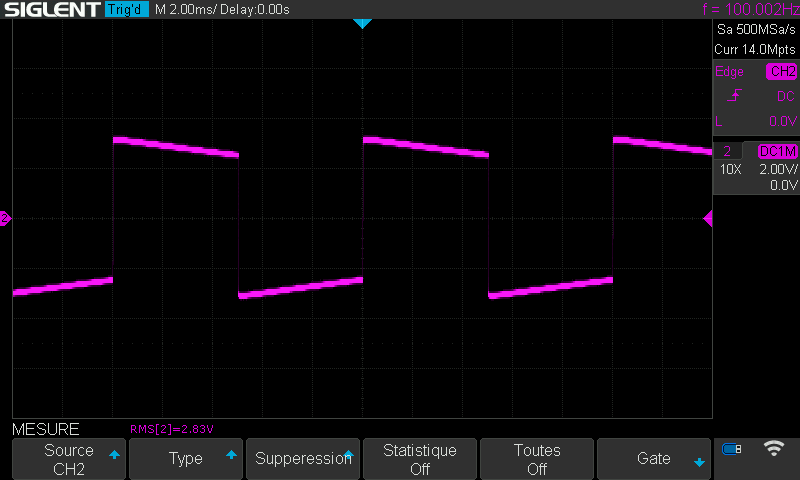

Pioneer SA-7500 : signal-carre-a-100hz
Pioneer SA-7500 : signal-carre-a-1khz

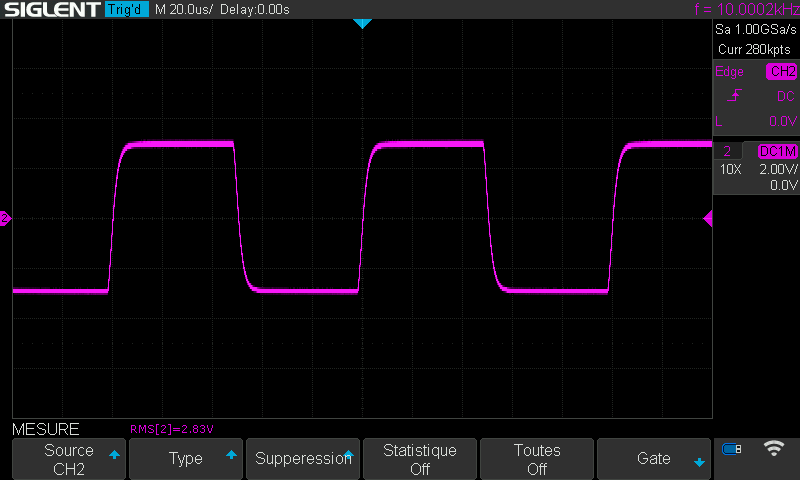

Pioneer SA-7500 : signal-carre-a-10khz

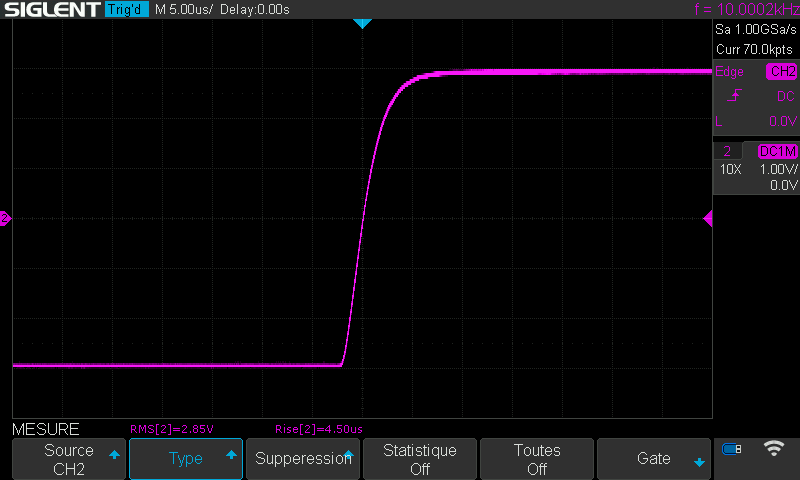

Pioneer SA-7500 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
