Sansui AU-7700

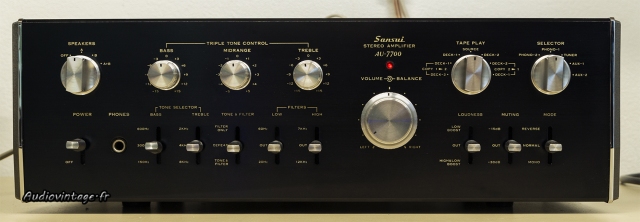

Sansui AU-7700 : un exemplaire bien conservé.
La révision complète made in Audiovintage d’un Sansui AU-7700, ça vous dit ?

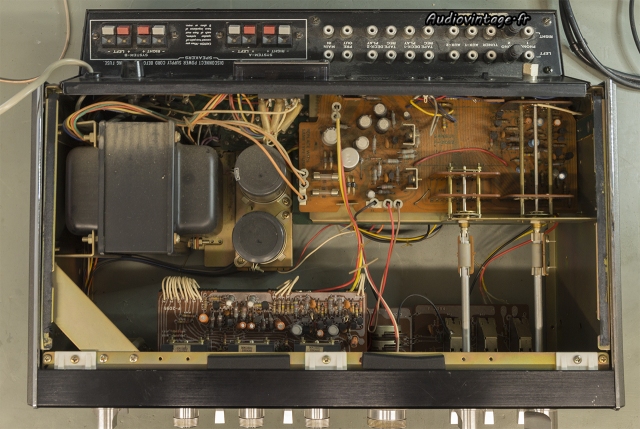

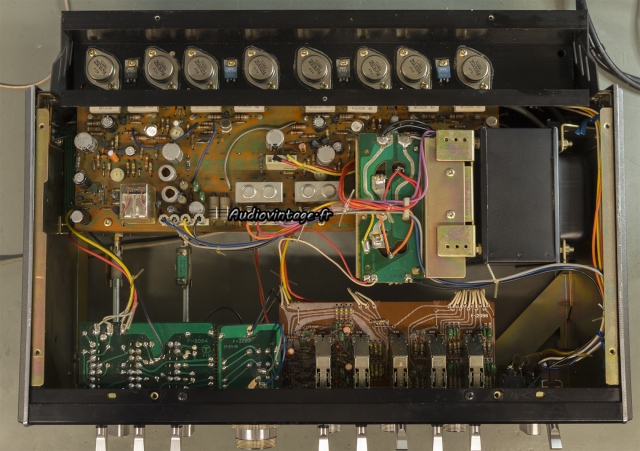

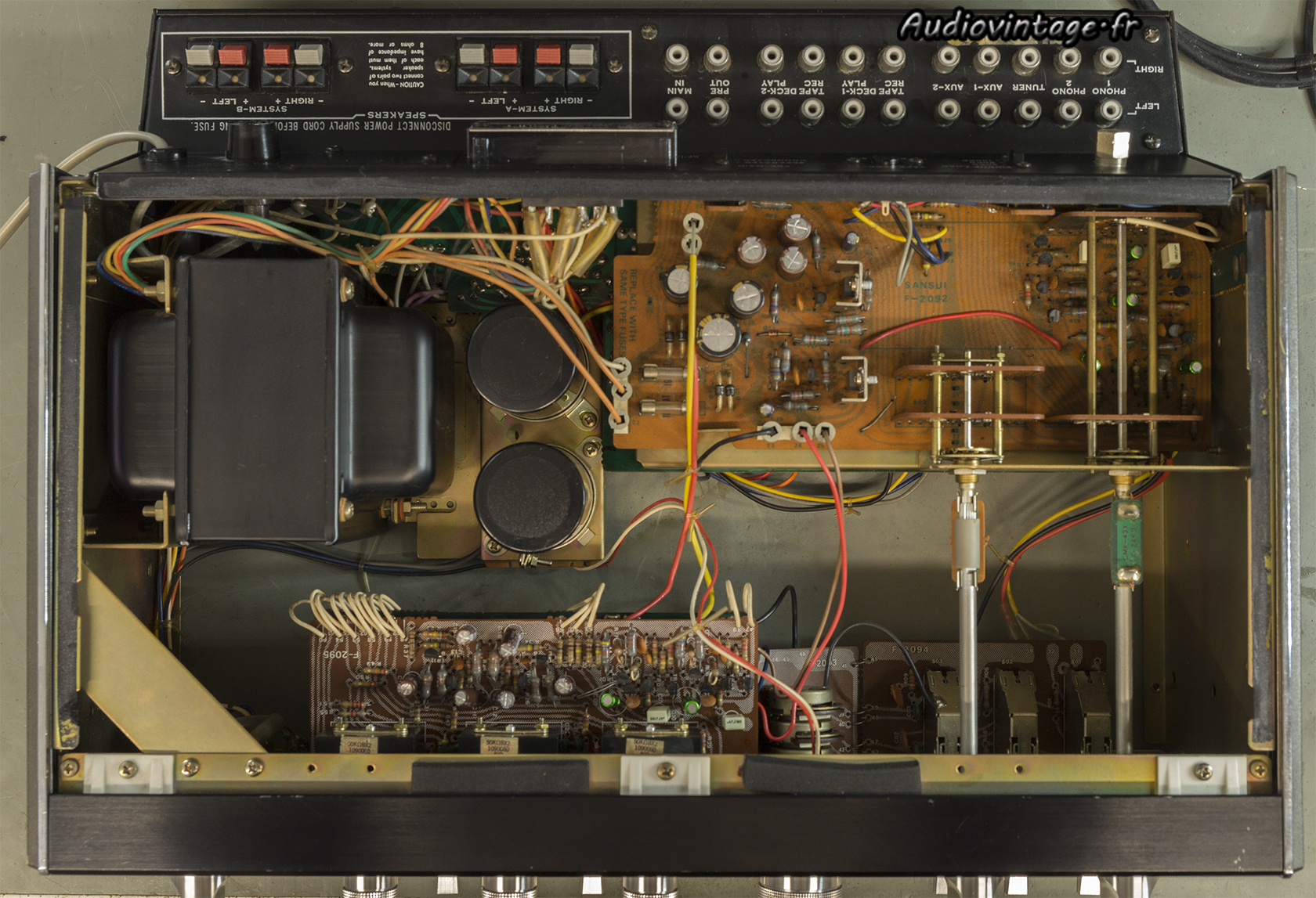

Sansui AU-7700 : à son arrivée.
Sansui AU-7700 : à son arrivée.
Cet exemplaire est dans son état d’origine. Hélas, pas mal de soucis sur les connectiques d’entrées (classique) des craquements aléatoires (classique également) et une sonorité plutôt « bof ».
Bref, un état « commun » pour un amplificateur de cet âge et de cette série.
Je passe à l’action.

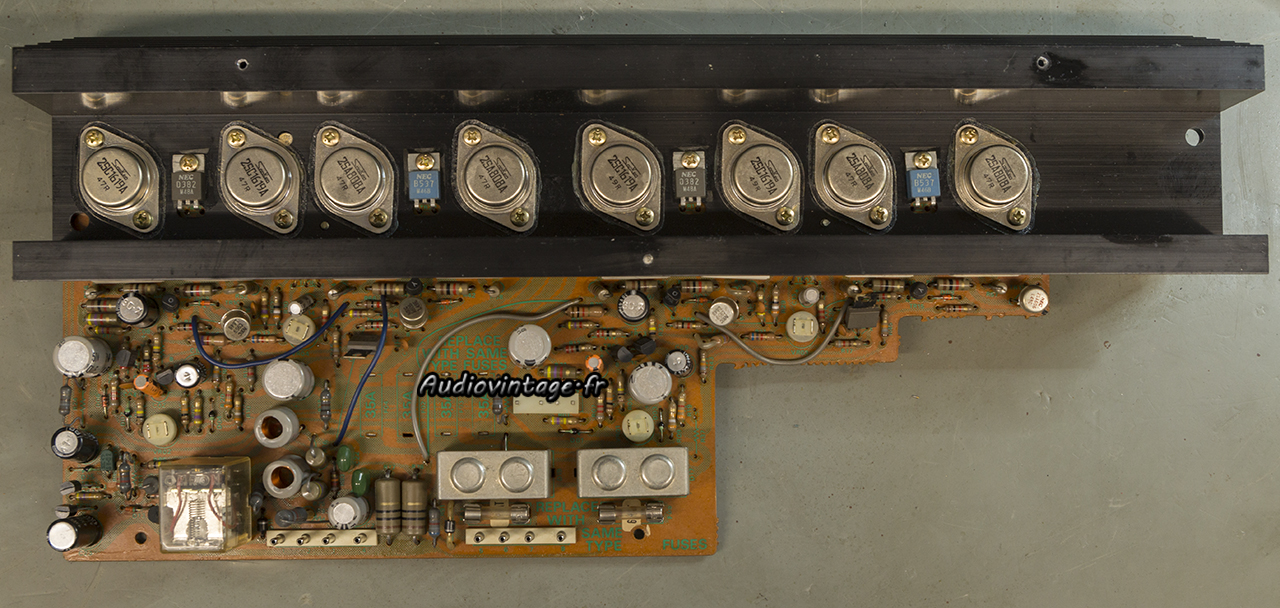

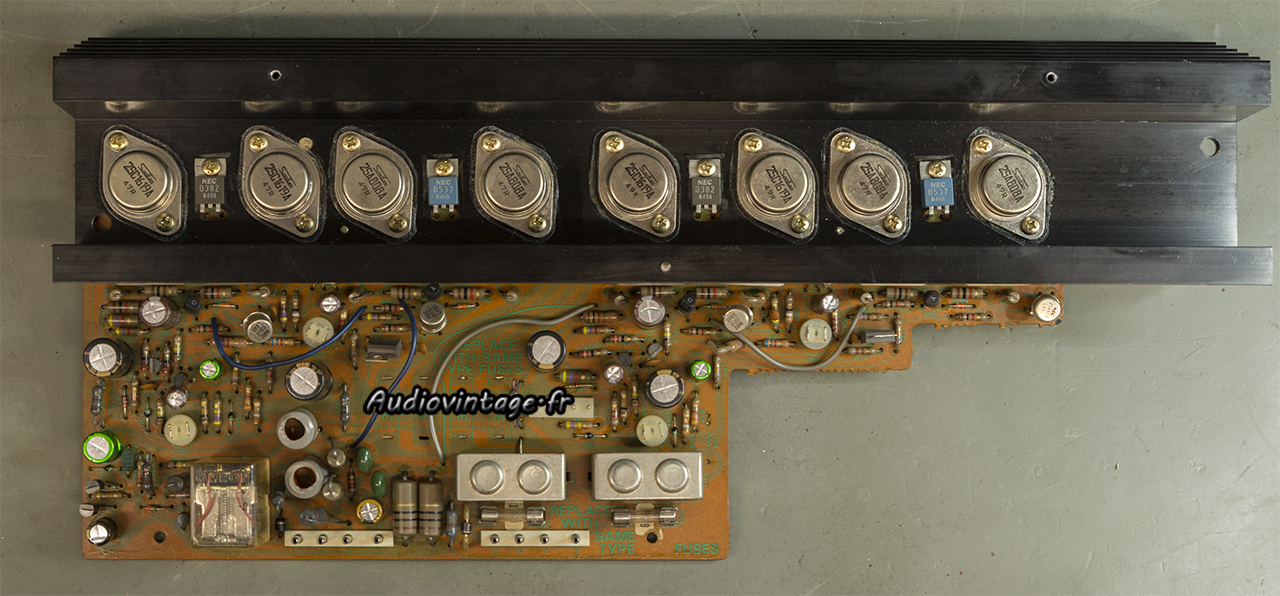

Sansui AU-7700 : démontage du circuit principal.
Retrait du circuit principal.

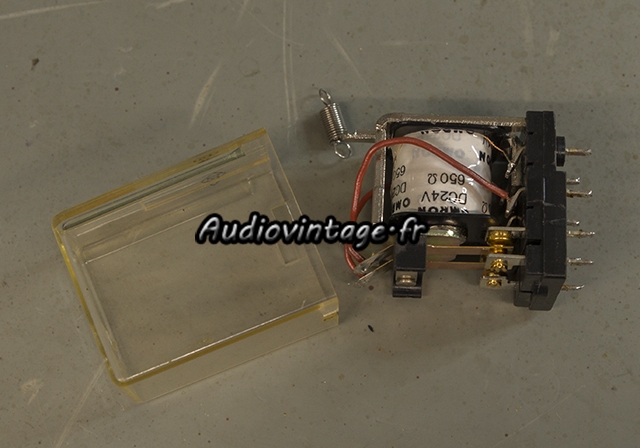

Sansui AU-7700 : nettoyage du relais.
Démontage et nettoyage des contacts du relais.

Sansui AU-7700 : circuit principal révisé.
Remplacement de la totalité des condensateurs chimiques et de certains transistors. Réfection de soudures louches et quelques soins supplémentaires (qui ne seront pas documentés ici) sont apportés.

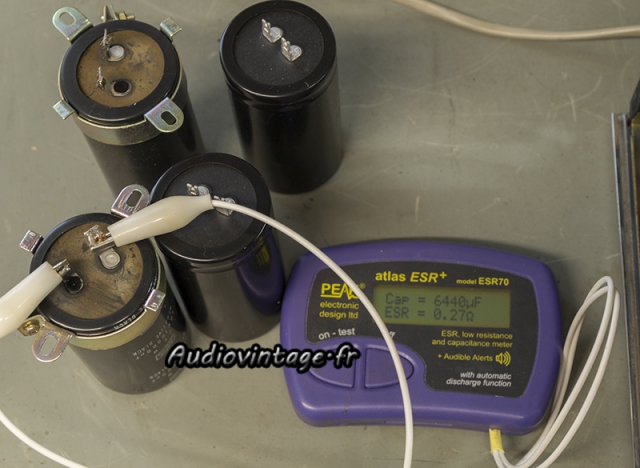

Sansui AU-7700 : condensateurs à remplacer.
Les condensateurs de filtrage originaux sont bien fatigués, on est plutôt éloigné des 10.0000uf attendus. Les remplaçants trépignent d’impatience 🙂

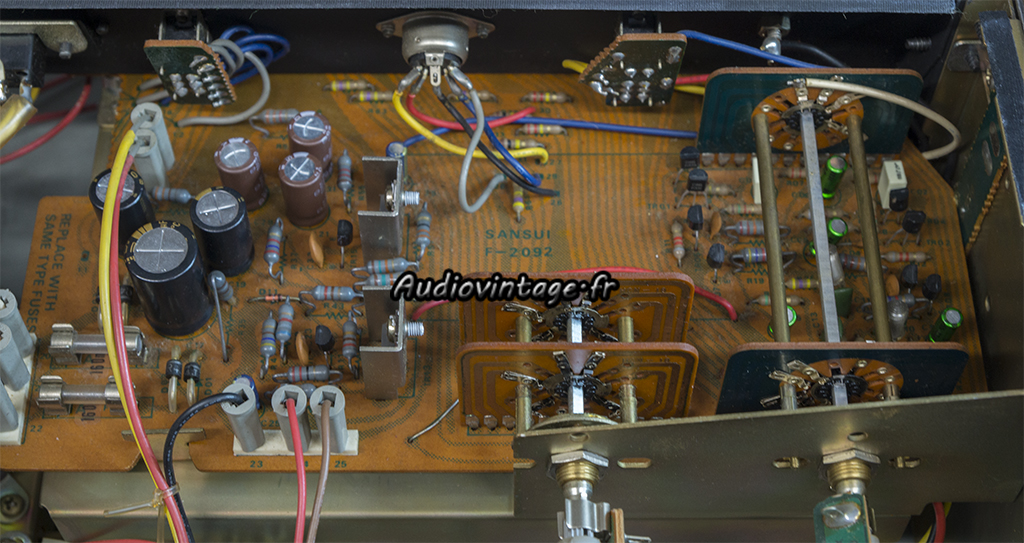

Sansui AU-7700 : alimentation et phono à réviser.
Le circuit supportant alimentation et circuit phono.

Sansui AU-7700 : alimentation et phono révisés.
Tous les condensateurs chimiques sont remplacés, ainsi qu’une bonne partie des transistors. Les deux seuls restant originaux sont désoxydés puis remontés avec de la graisse fraiche sur leurs dissipateurs.

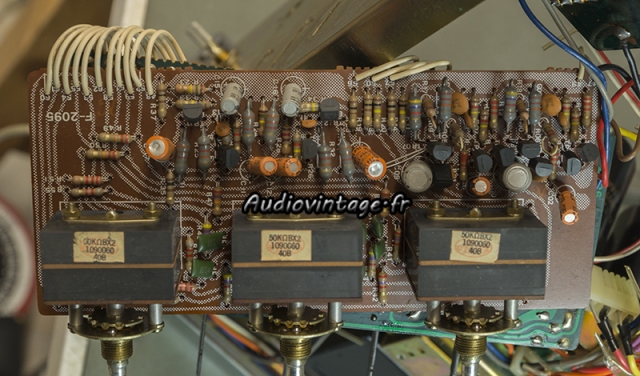

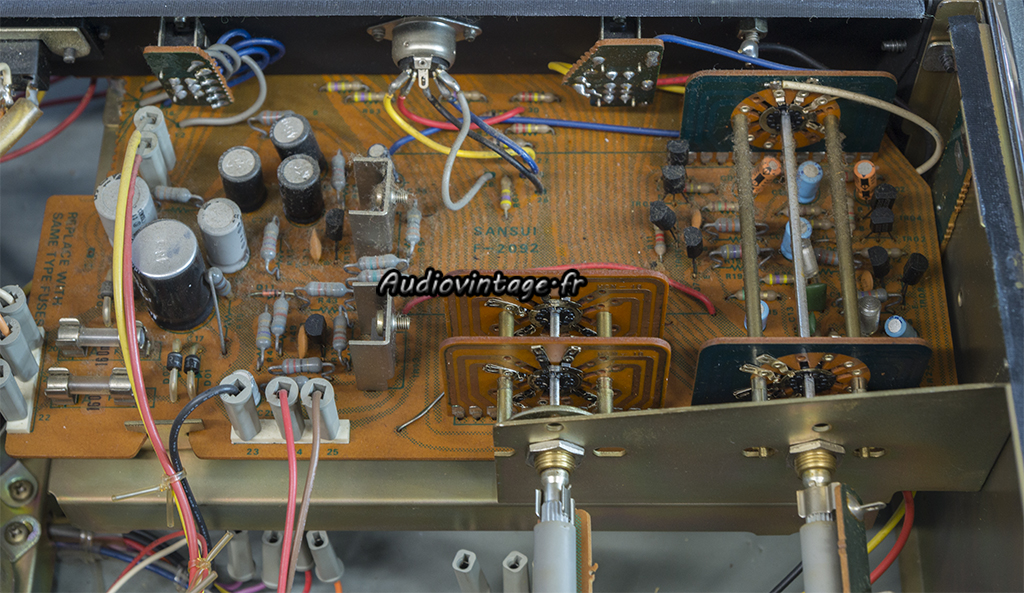

Sansui AU-7700 : circuit tonalité à revoir.

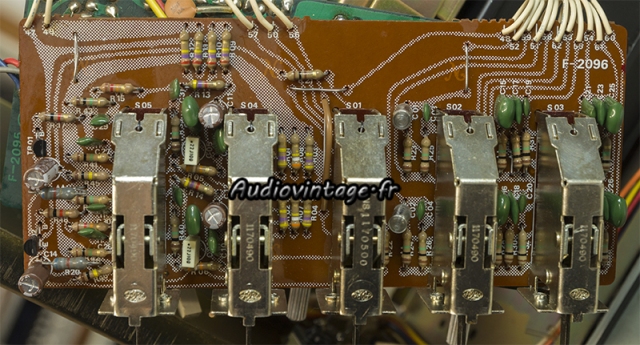

Sansui AU-7700 : circuit filtre à revoir.
Les circuits de tonalité et filtres.

Sansui AU-7700 : circuit tonalité révisé.

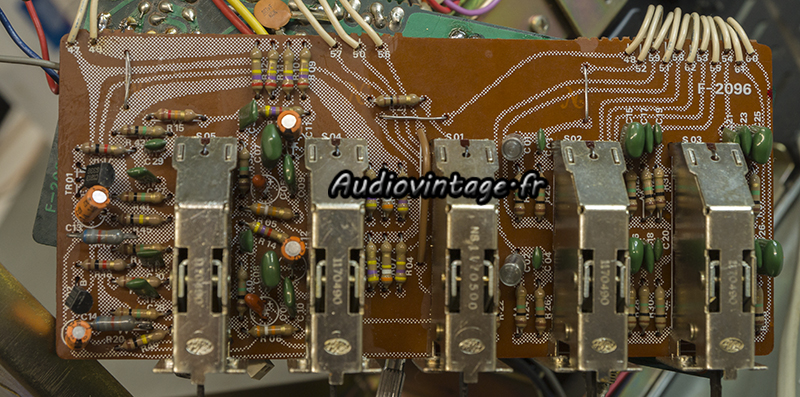

Sansui AU-7700 :  circuit filtre révisé.
Tous les condensateurs chimiques et transistors originaux prennent une retraite bien méritée.

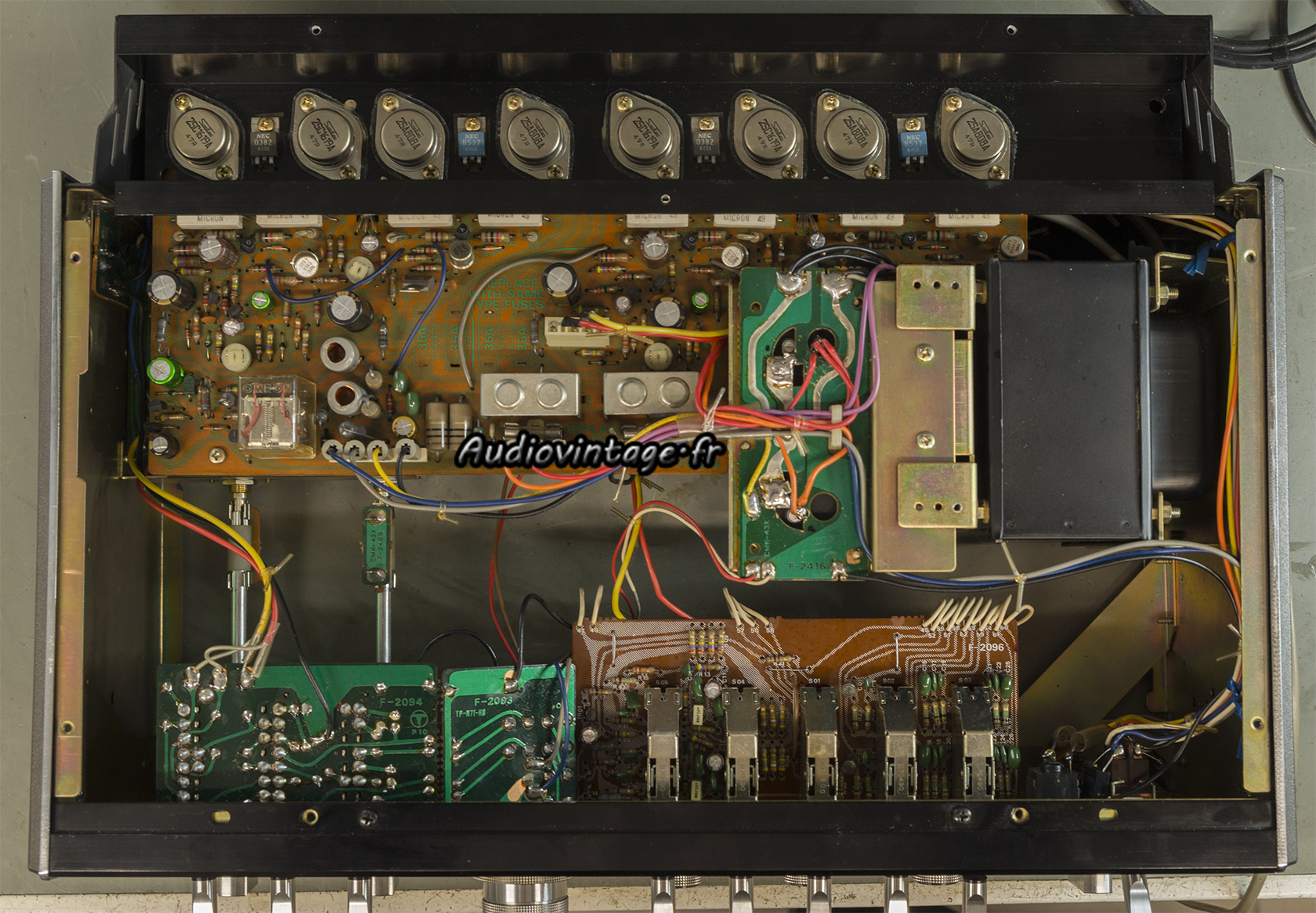

Sansui AU-7700 : terminé.
Sansui AU-7700 : terminé.
Les commandes sont nettoyées. Deux condensateurs X2 sont montés sur le switch on/off, les soudures du circuit d’entrée ont été refaites, les réglages de courant de repos et d’offset sont réalisés.

Sansui AU-7700 : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-7700 : distorsion-a-2x55w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

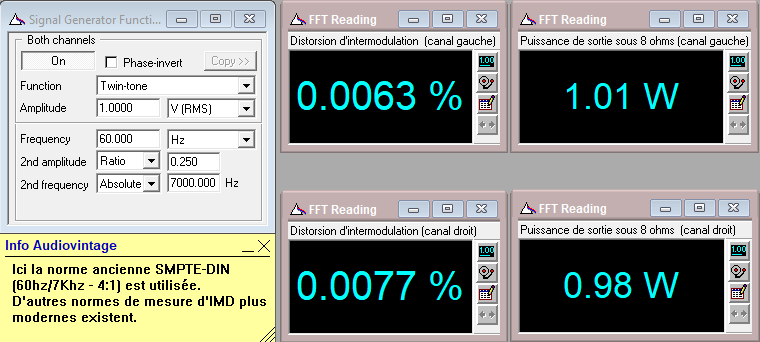

Sansui AU-7700 : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-7700 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD-entree-aux-tone-defeat
Puissance de sortie sous 8ohms à l’écrêtage en IMD, entrée aux, tone defeat.

Sansui AU-7700 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-7700 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeatloudness-high-et-low-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Sansui AU-7700 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-action-des-filtres
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

Sansui AU-7700 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi-300hz-4khz
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Sansui AU-7700 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-7700 : rapport-signal-bruit-a-2x55w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x55w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-7700 : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

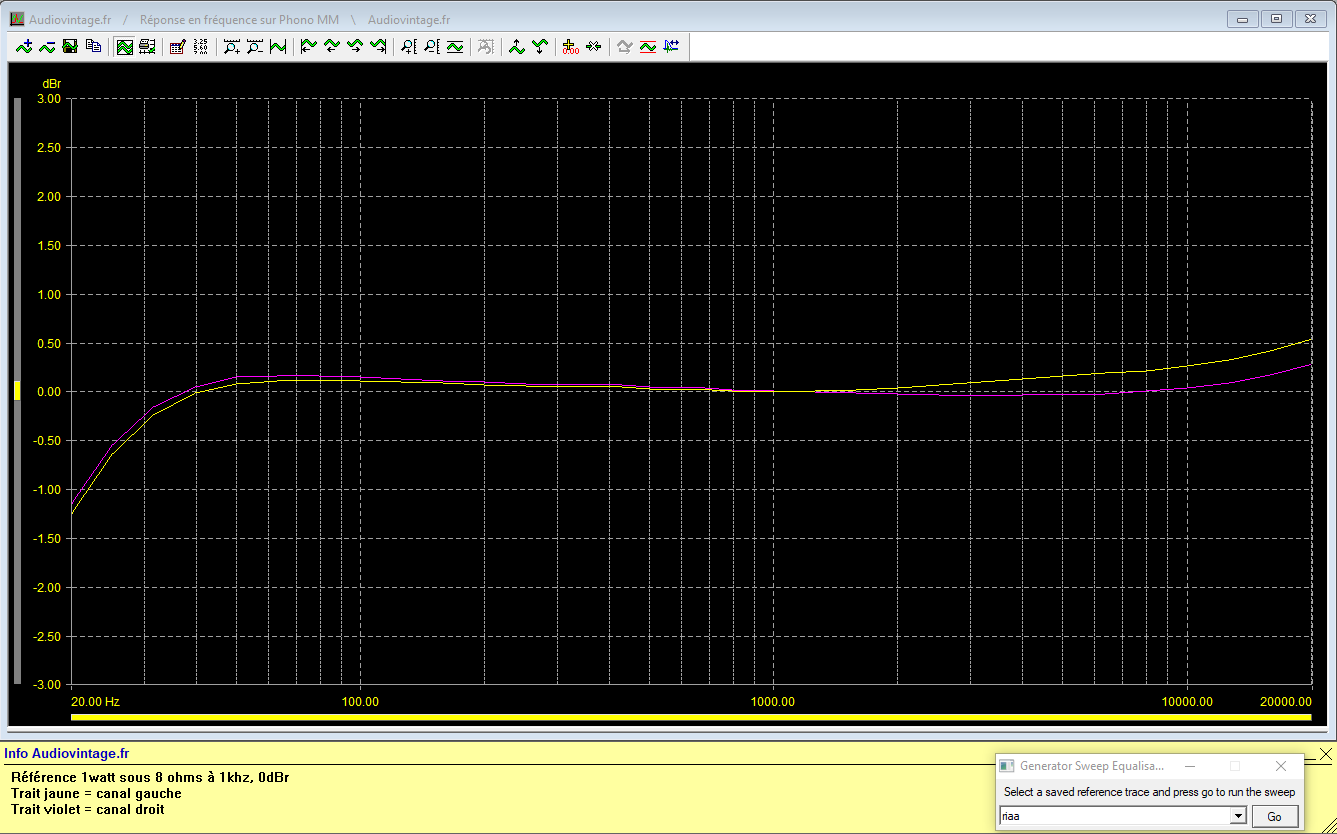

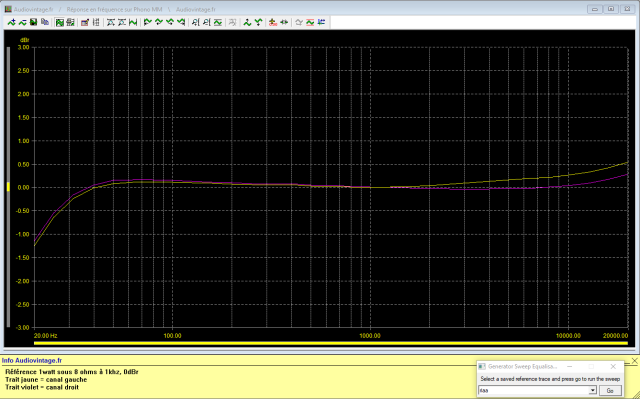

Sansui AU-7700 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-7700 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-7700 : rapport-signal-bruit-a-2x55w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x55w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-7700 : signal-carre-a-100hz
Sansui AU-7700 : signal-carre-a-1khz
Sansui AU-7700 : signal-carre-a-10khz
Sansui AU-7700 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
