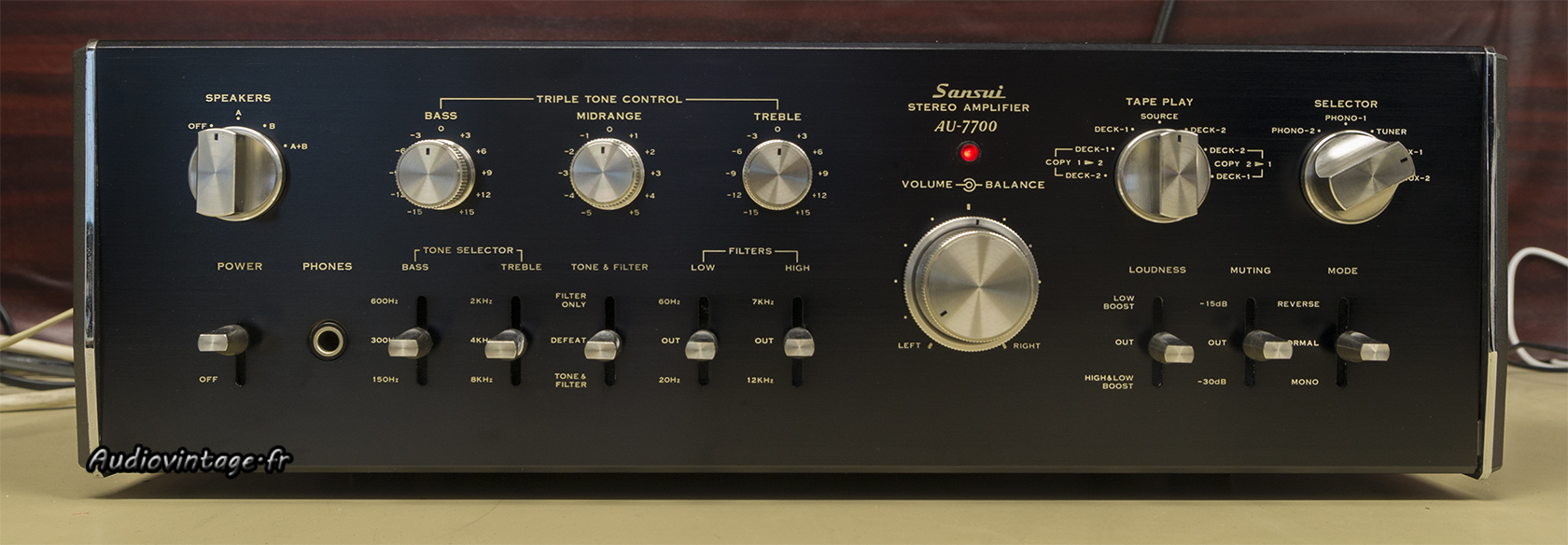

Et c’est au tour d’un intégré Sansui AU-7700 de se retrouver chez Audiovintage pour une remise en état globale.

Sansui AU-7700
Sansui AU-7700

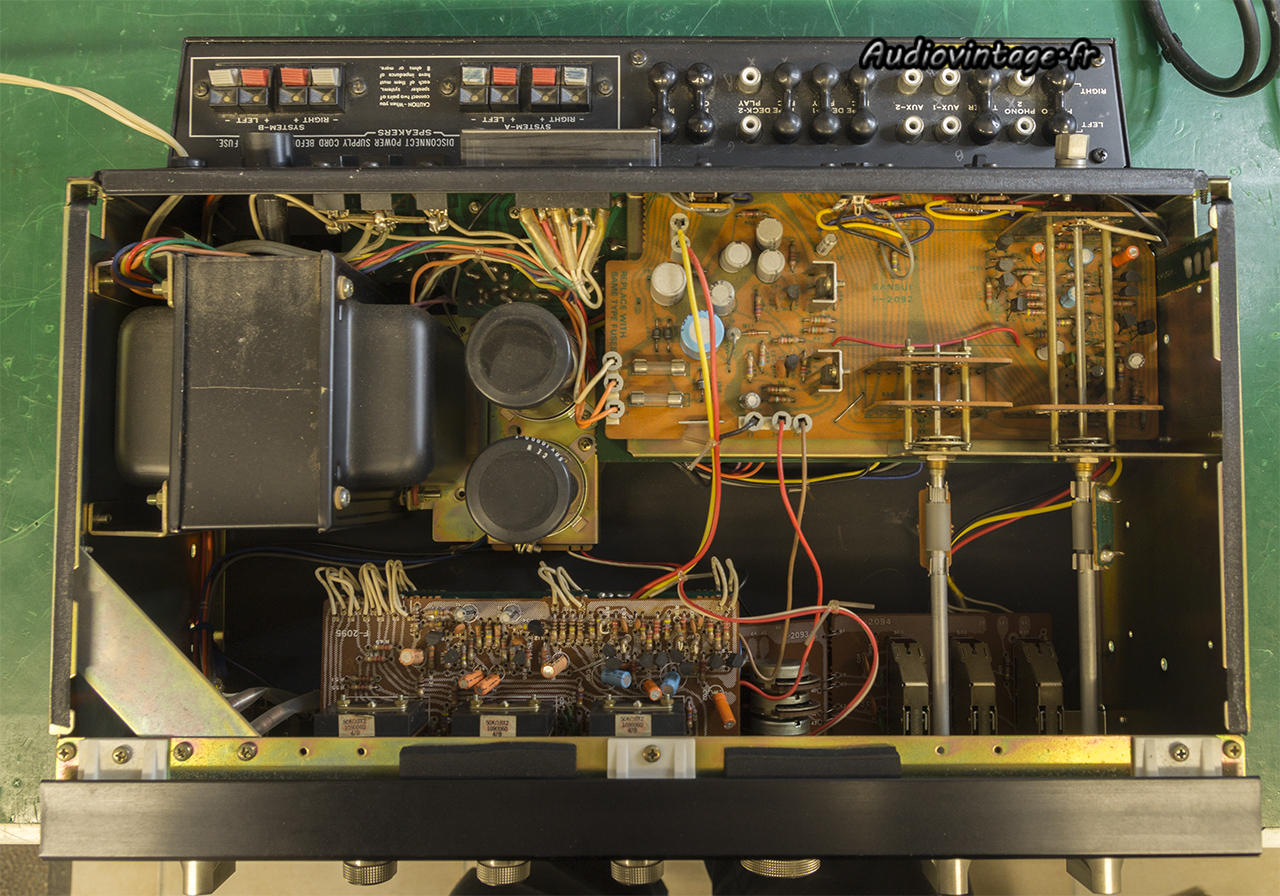

L’appareil est plus ou moins fonctionnel. Il présente de nombreux faux contacts dans les commandes, certaines entrées ne fonctionnent pas sur un canal ou sur l’autre.
Son état est finalement « habituel » pour un appareil de cette série.

Sansui AU-7700

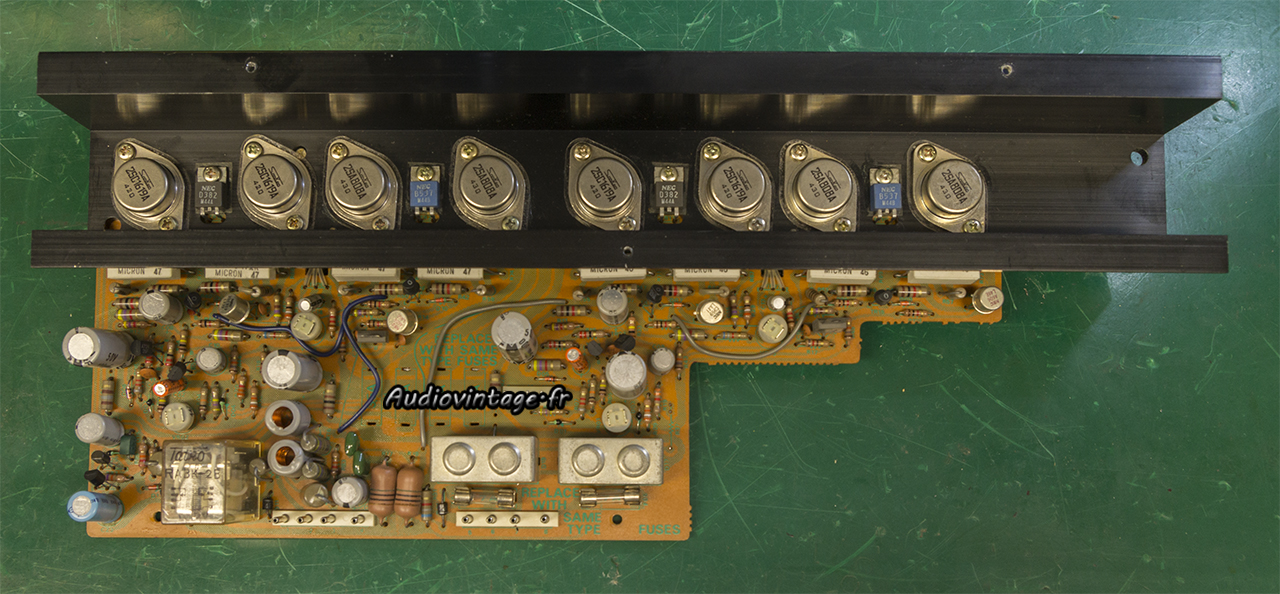

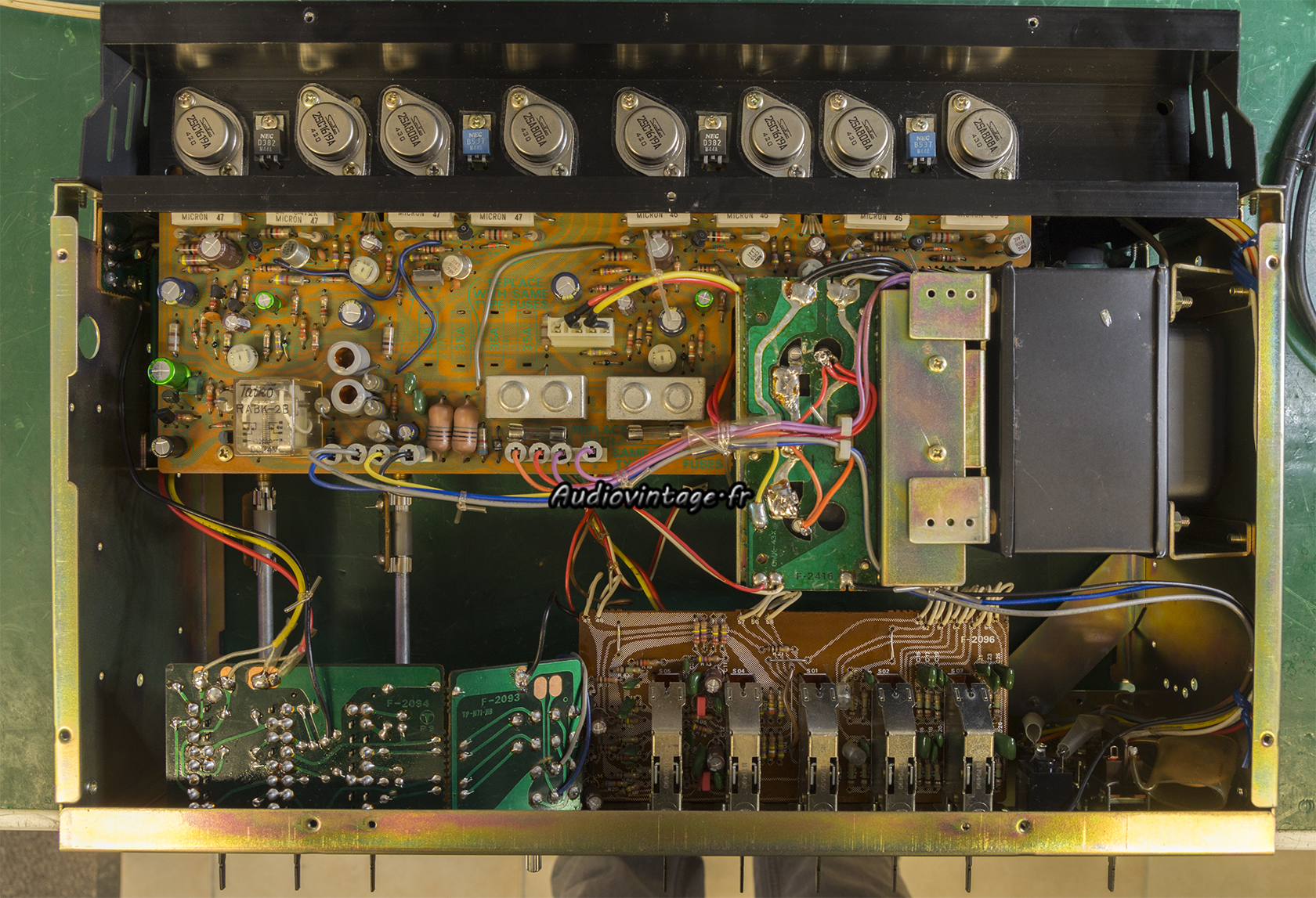

Démontage du circuit principal.

Sansui AU-7700

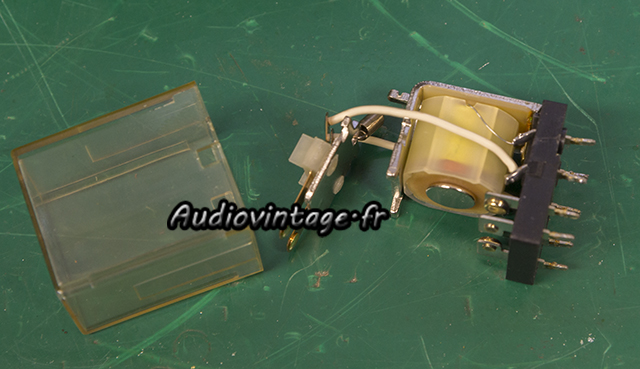

Le relais est démonté et ses contacts nettoyés.

Sansui AU-7700

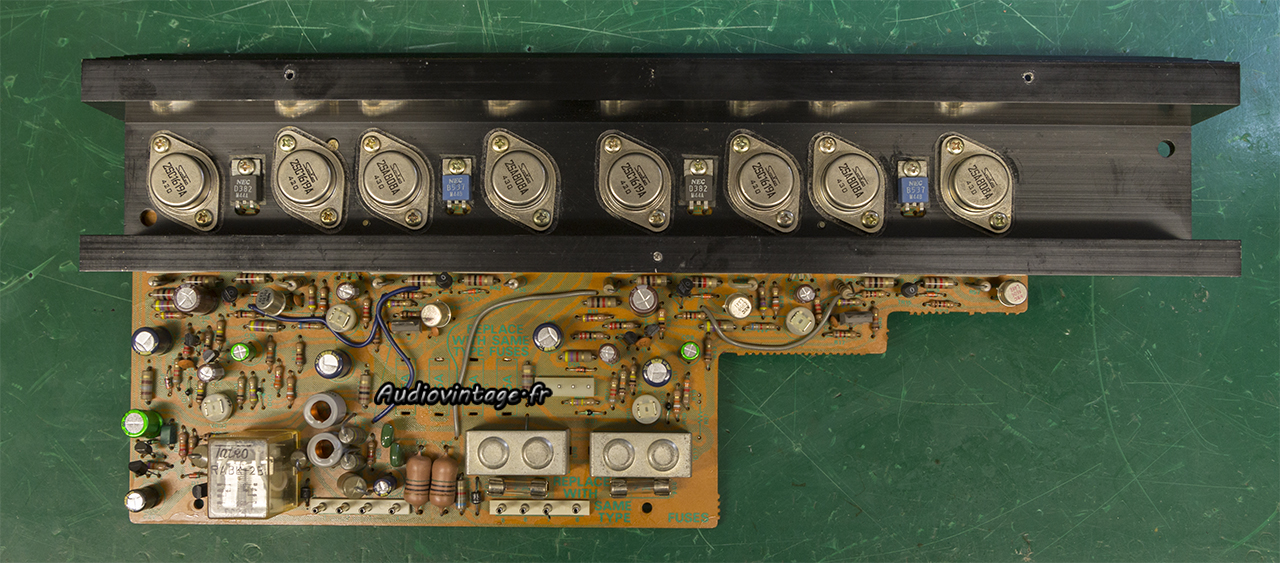

Les condensateurs chimiques sont remplacés, tout comme certains transistors qui deviennent problématiques avec l’âge.

Sansui AU-7700

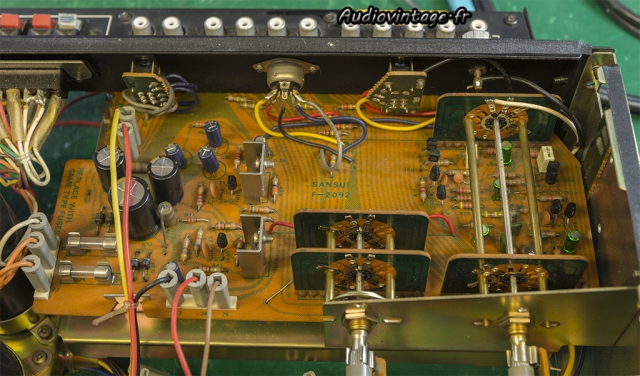

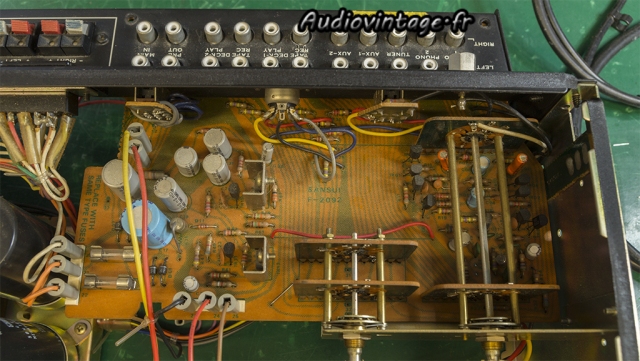

Le circuit d’alimentation à gauche, l’étage phono à droite au plus près de la connectique d’entrée.
A l’arrière, les soudures sous la connectique entrées/sorties ont été refaites.

Sansui AU-7700

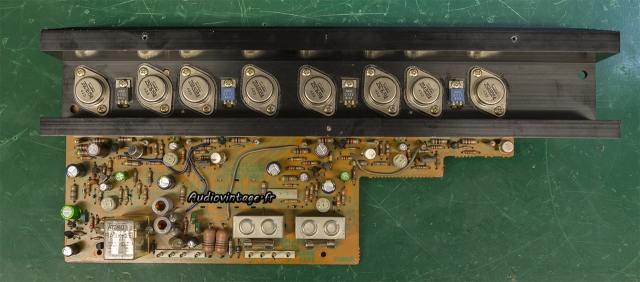

Ici aussi les condensateurs chimiques sont remplacés, tout comme certains transistors (la majorité en fait).

Sansui AU-7700

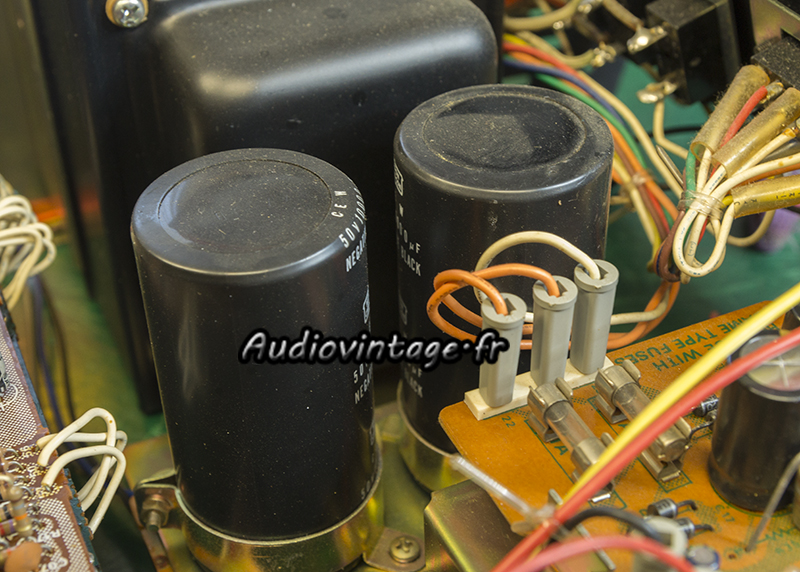

Les condensateurs de filtrage ne sont plus très frais.

Sansui AU-7700

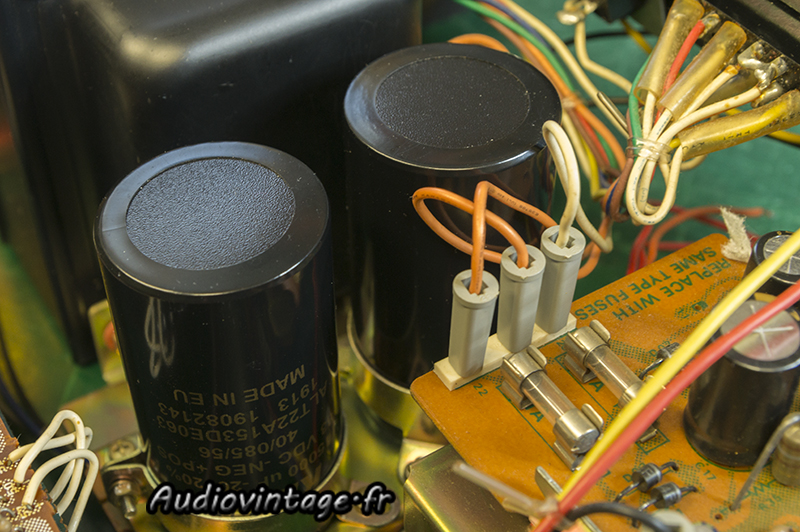

De nouveaux prennent donc place.

Sansui AU-7700

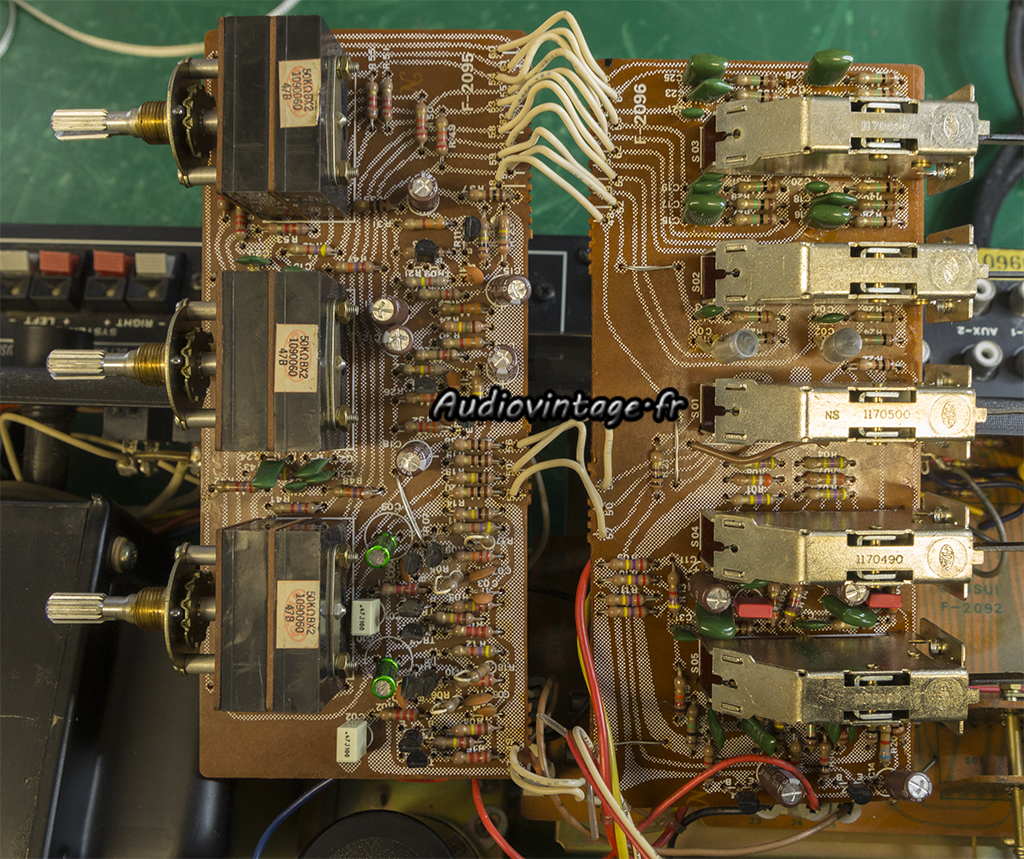

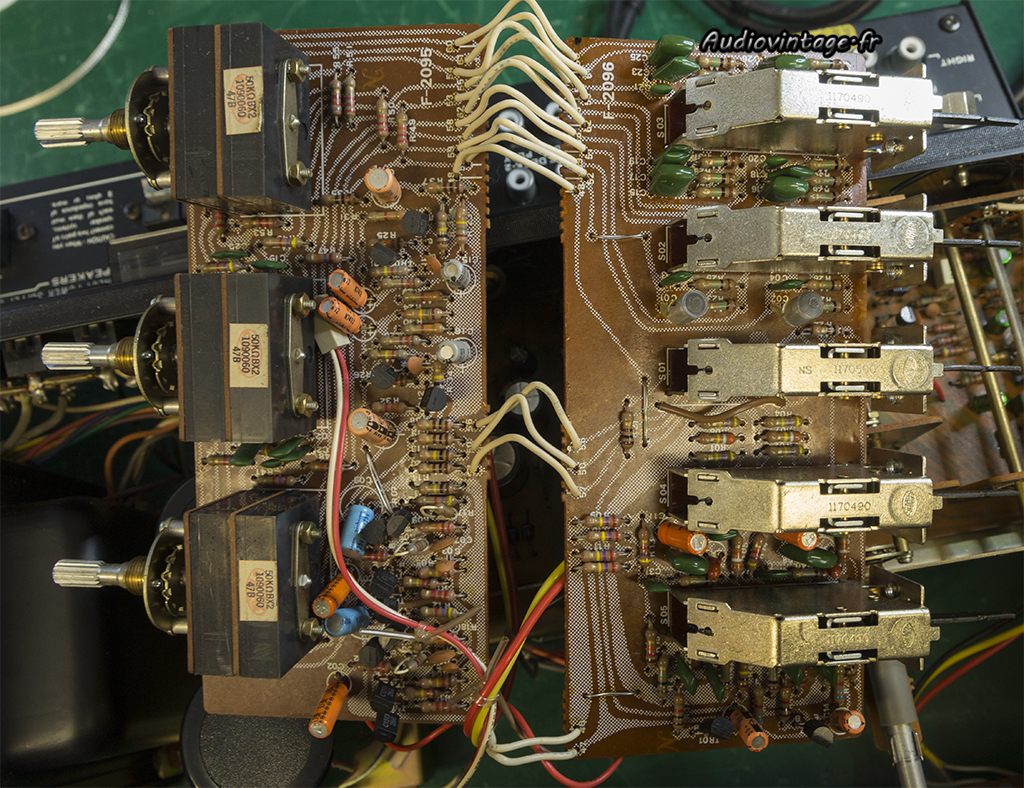

Ici, nous avons les circuits de tonalité et le circuit des filtres.

Sansui AU-7700
Tous les condensateurs chimiques et tous les transistors sont remplacés.

Sansui AU-7700
Sansui AU-7700

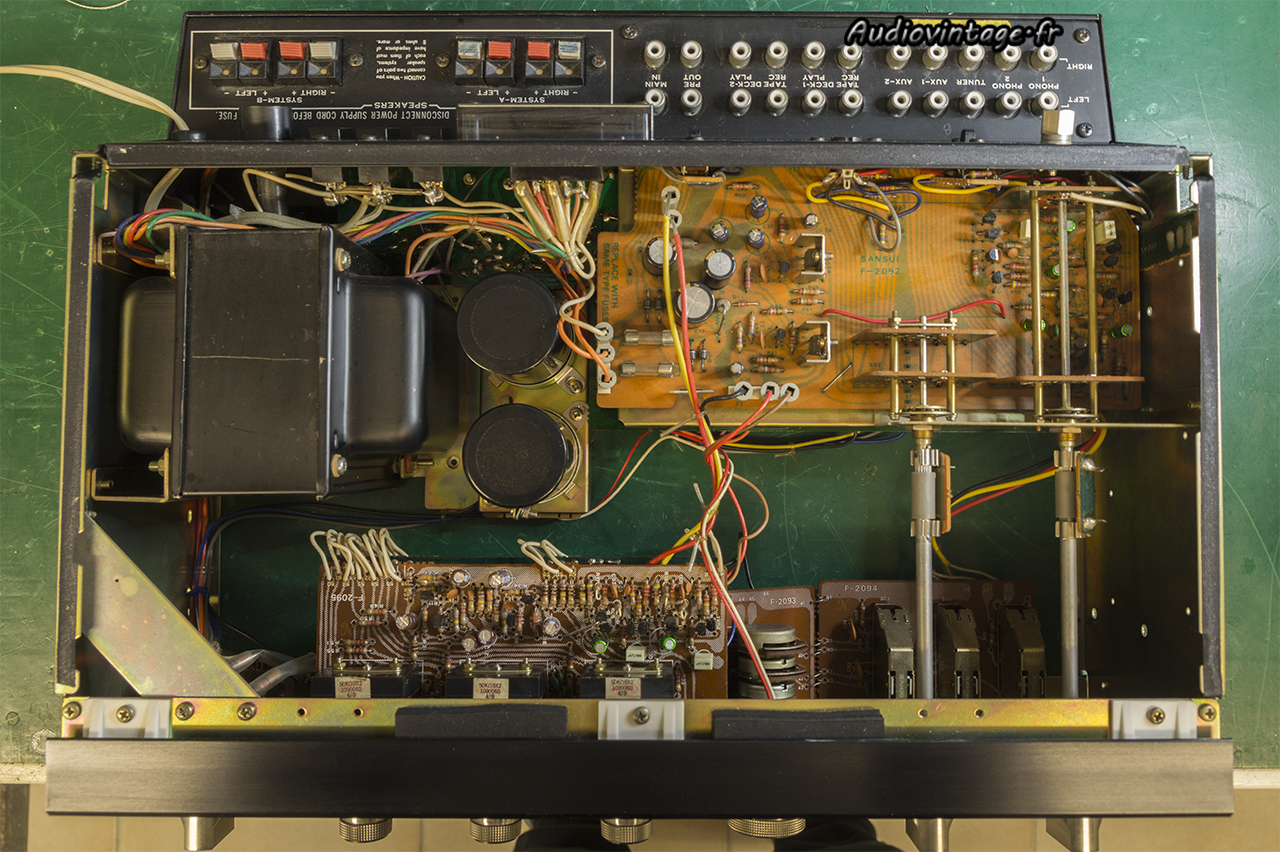

Les commandes sont nettoyées, courant de repos et offset sont ajustés.

Sansui AU-7700

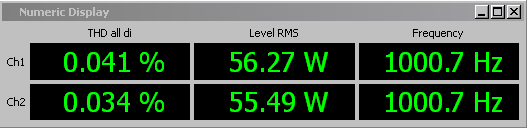

Distorsion à puissance nominale sous 8 ohms, entrée aux 1, tone defeat.

Sansui AU-7700

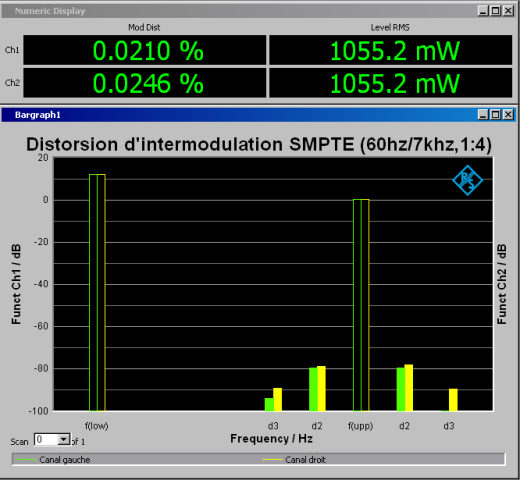

Distorsion d’Intermodulation relevée à 2x1w sous 8 ohms, entrée aux 1, tone defeat.

Sansui AU-7700

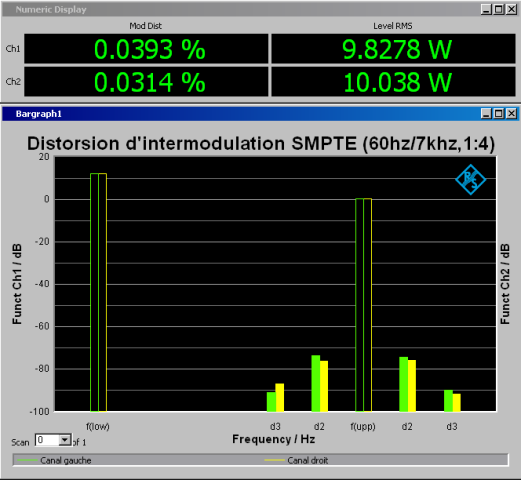

Distorsion d’Intermodulation relevée à 2x10w sous 8 ohms, entrée aux 1, tone defeat.

Sansui AU-7700
Distorsion d’Intermodulation relevée à 2x40w sous 8 ohms, entrée aux 1, tone defeat.

Sansui AU-7700

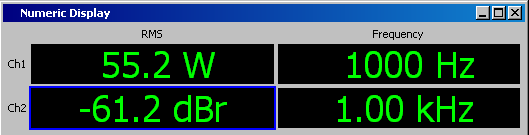

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux 1, tone defeat.

Sansui AU-7700
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux 1, tone defeat.

Sansui AU-7700
Rapport signal bruit sous 8 ohms (40w à 1khz) entrée aux 1, tone defeat, pondération A.

Sansui AU-7700

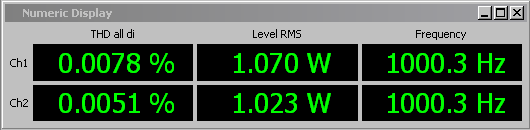

Distorsion relevée à 2x1w sous 8 ohms, entrée phono 1, tone defeat.

Sansui AU-7700

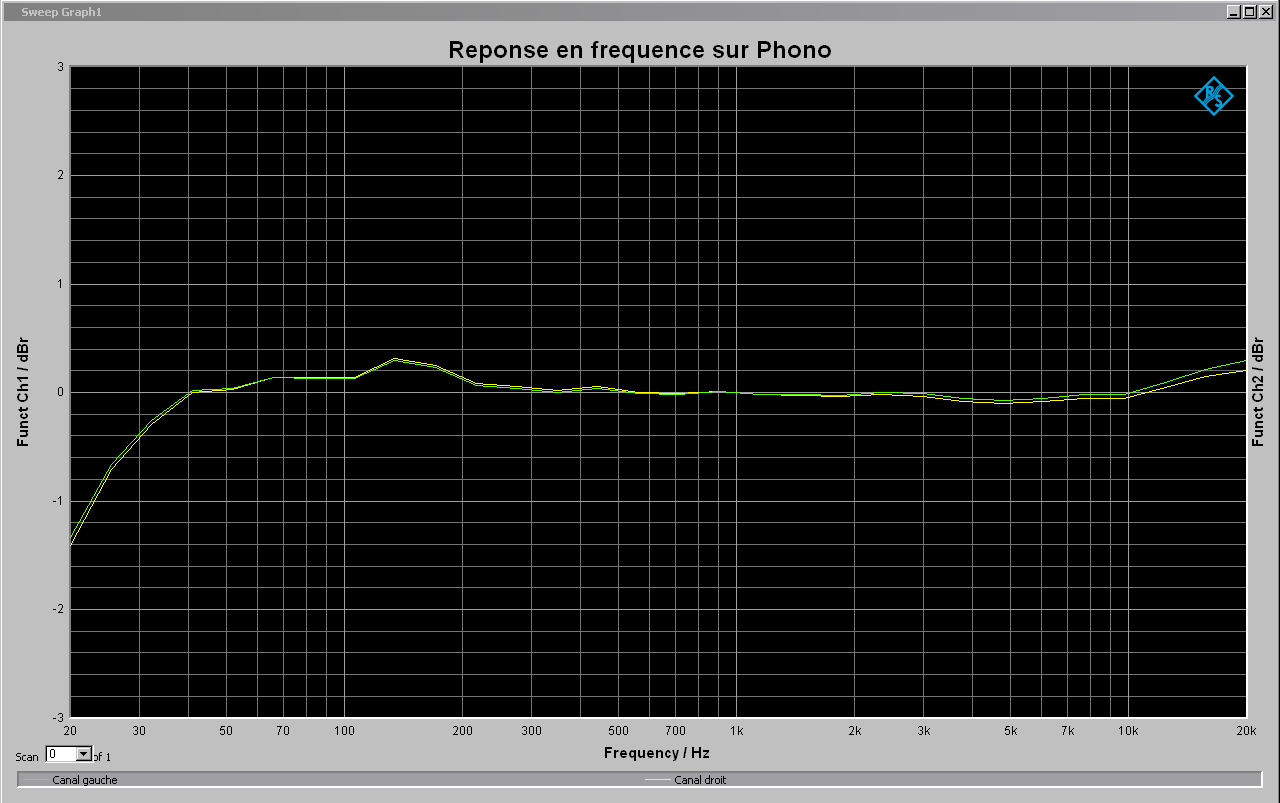

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono 1, tone defeat.

Sansui AU-7700
Rapport signal bruit sous 8 ohms (40w à 1khz) entrée phono 1, tone defeat, pondération A.

Sansui AU-7700
Sansui AU-7700
Sansui AU-7700
Sansui AU-7700
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
