Curieusement, la série des Nad 3020 n’est pas très présente chez Audiovintage. Je me vois donc contraint et forcé de vous parler de la version B de celui-ci 🙂

Nad 3020B

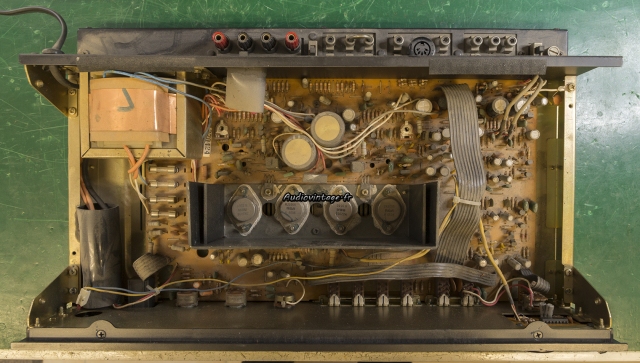

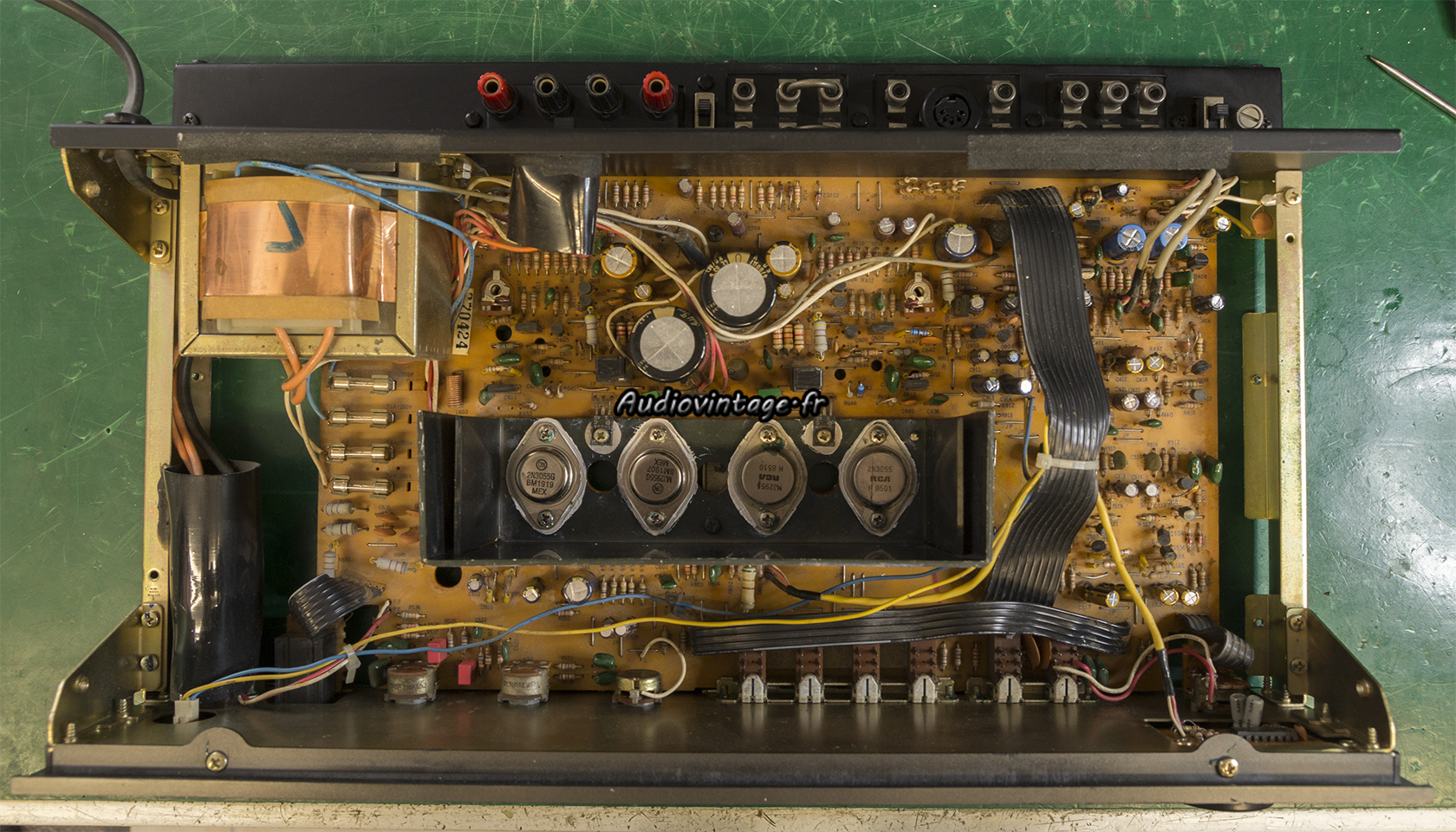

Ce petit intégré à connu des jours meilleurs. Très poussiéreux, il est en panne sur un canal et il lui manque un bouton en façade.
Sur le canal en panne, les deux transistors de puissance ont lâché. Sur l’autre canal, une résistance a fortement chauffée.

Nad 3020B
L’état de la quasi-totalité des condensateurs chimiques est déplorable.

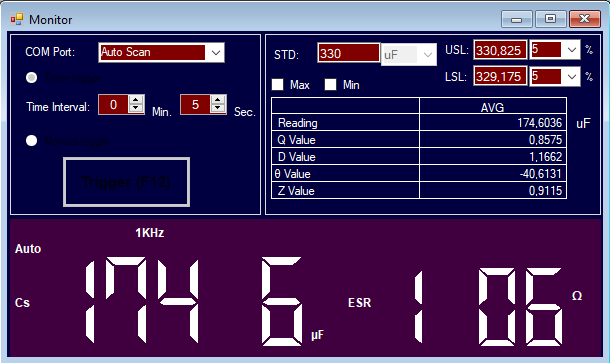

Ici, ce condensateur de 330uf affiche fièrement 174.6uf et un esr de 1.06 ohms.

Nad 3020B
Ce 47uf ne fait plus que 6.8uf et son esr dépasse les 21 ohms….

Nad 3020B
Les transistors de puissances sont remplacés sur un canal. Ils reçoivent tous de la graisse fraiche.
La totalité des condensateurs chimiques partent à la poubelle.
Une résistance est remplacée, l’appareil nettoyé, les courants de repos sont contrôlés (et ajusté sur un canal) tout comme l’offset.
Pour finir, impression 3D d‘un bouton de remplacement.

Nad 3020B
Distorsion à puissance nominale sous 8 ohms, entrée aux.

Nad 3020B

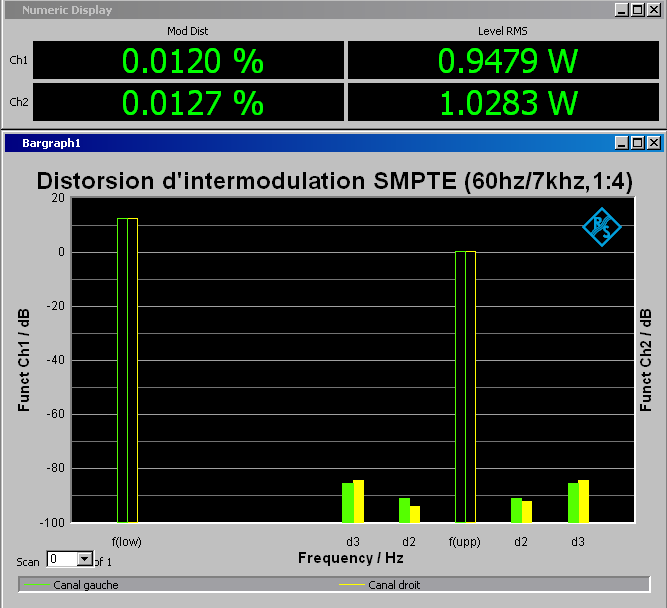

Distorsion d’Intermodulation relevée à 2x1w sous 8 ohms, entrée aux.

Nad 3020B

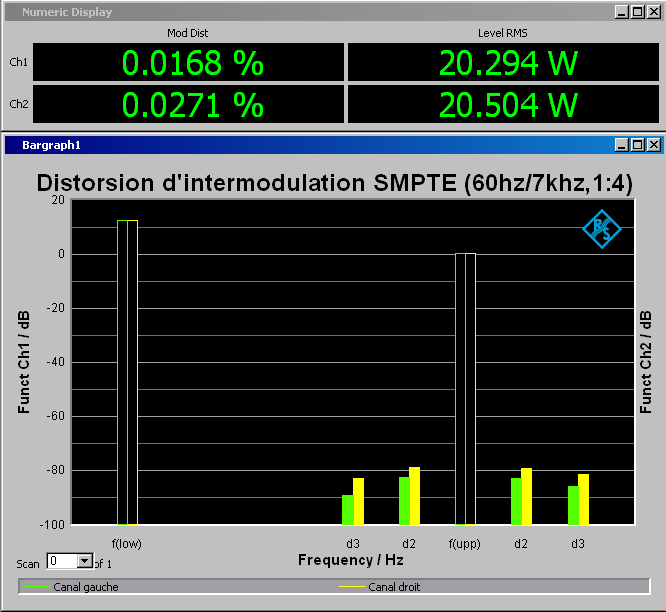

Distorsion d’Intermodulation relevée à 2x20w sous 8 ohms, entrée aux.

Nad 3020B

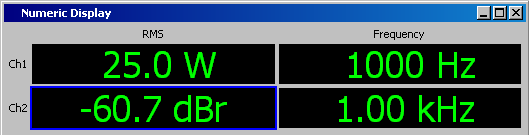

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux.

Nad 3020B
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Nad 3020B
Rapport signal bruit sous 8 ohms (20w à 1khz) entrée aux, pondération A.

Nad 3020B

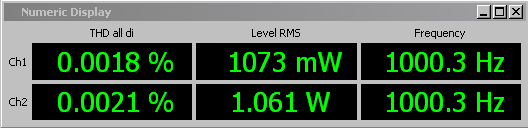

Distorsion relevée à 2x1w sous 8 ohms, entrée phono MM.

Nad 3020B

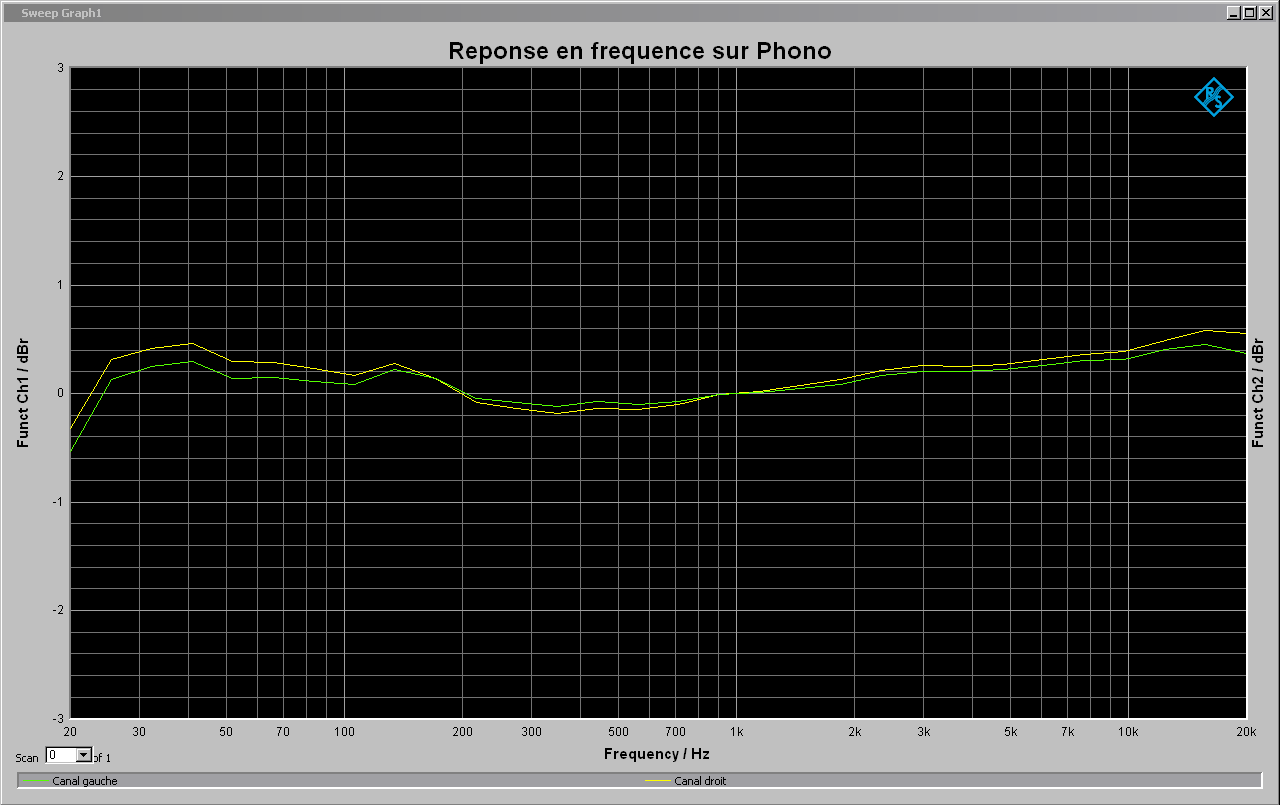

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono MM.

Nad 3020B
Rapport signal bruit sous 8 ohms (20w à 1khz) entrée phono MM, pondération A.

Nad 3020B
Distorsion relevée à 2x1w sous 8 ohms, entrée phono MC.

Nad 3020B
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono MC.

Nad 3020B
Rapport signal bruit sous 8 ohms (20w à 1khz) entrée phono MC, pondération A.

Nad 3020B
Nad 3020B
Nad 3020B
Nad 3020B

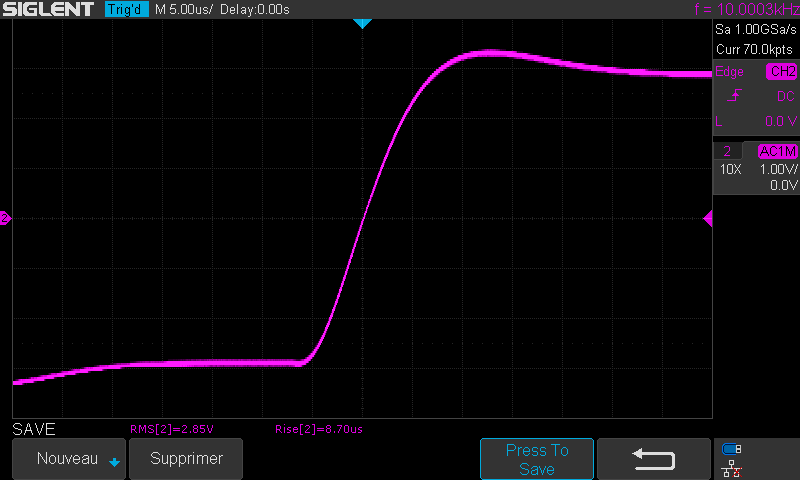

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

Nad 3020B

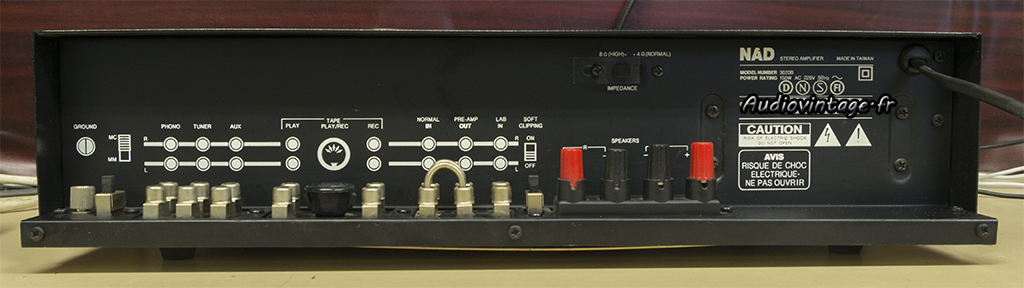

Connectique.
