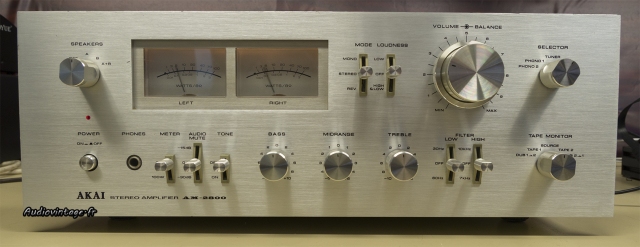

Ce gros Akai AM-2800 bien mal en point est venu se ressourcer à l’atelier Audiovintage.

Akai AM-2800
Il est en panne, son nouveau propriétaire ayant eu droit à la fumée magique.

Akai AM-2800

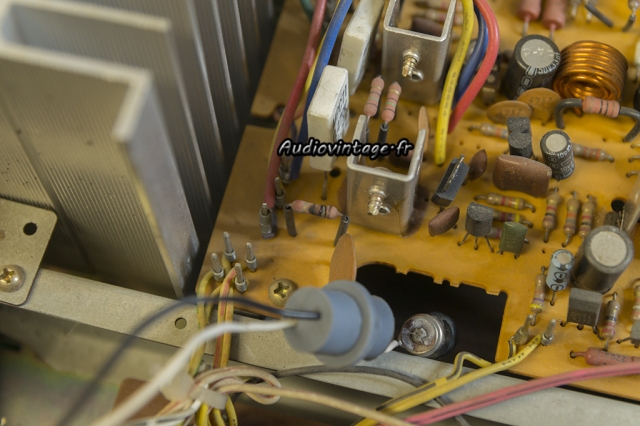

A y regarder de plus près, une résistance à bien chauffée. Curieusement, l’ampoule d’éclairage des vumètres se « balade » à côté. N’y aurait-il pas eu un court-circuit à ce niveau ?
Ce n’est pas le seul problème, il s’avère que l’interrupteur on/off est complètement mort et qu’il souffre d’autres petits soucis.

Akai AM-2800

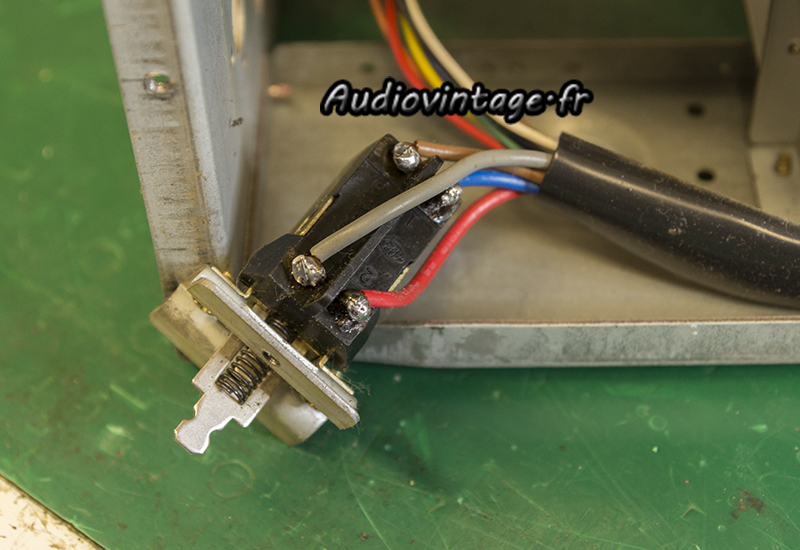

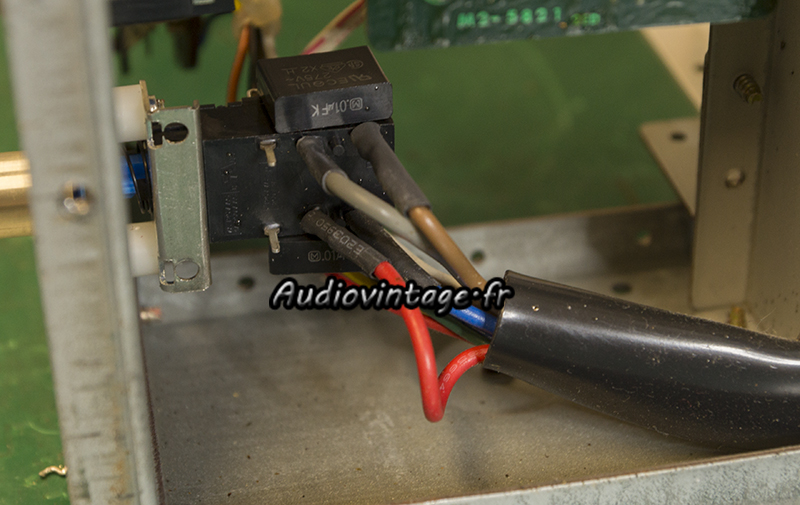

Commençons par cet interrupteur.

Akai AM-2800
Il est remplacé par un neuf, monté sur entretoises pour respecter sa position par rapport à la façade. Deux condensateurs X2 sont également mis en place.

Akai AM-2800

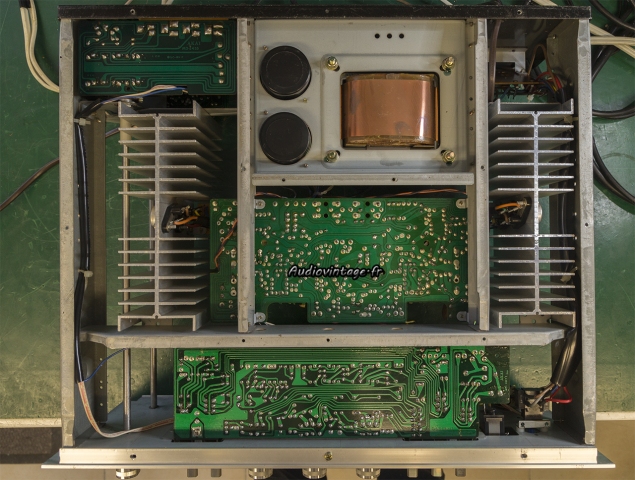

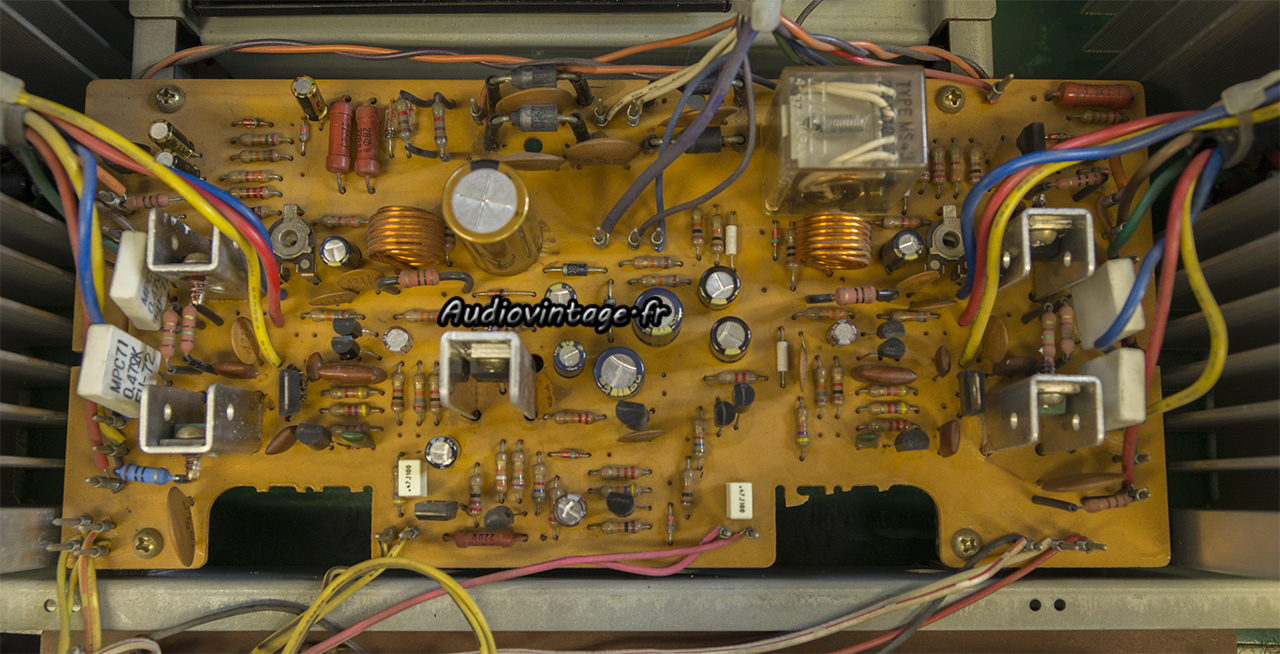

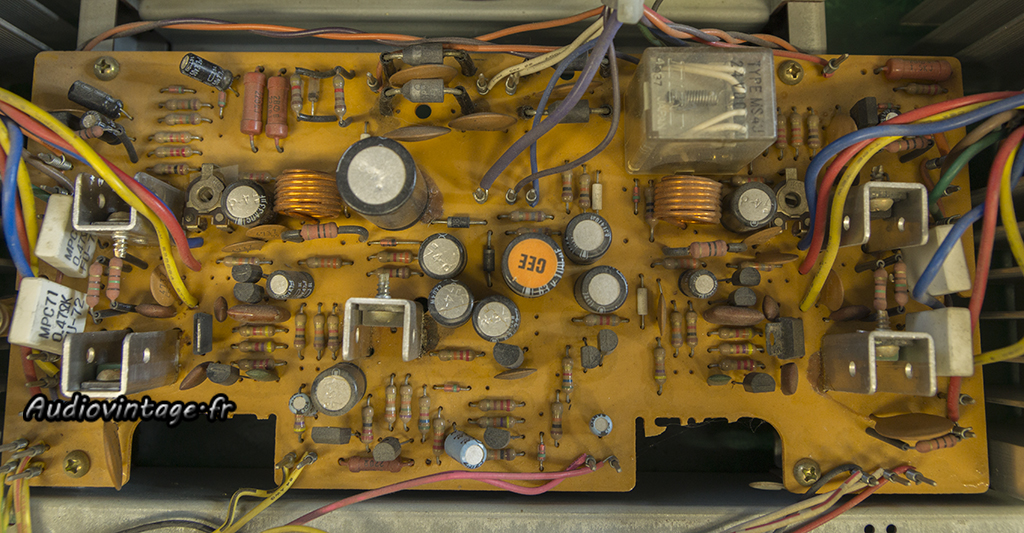

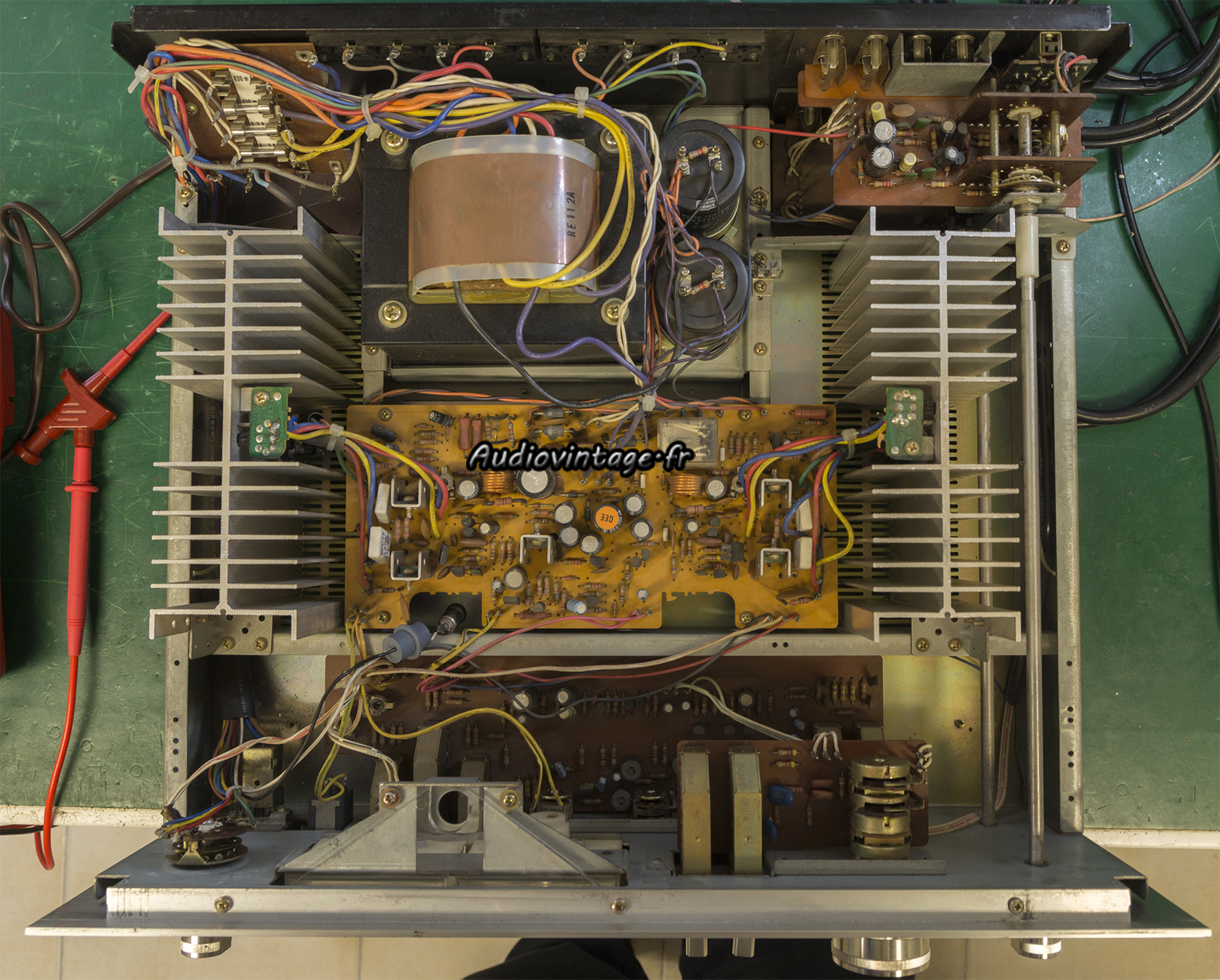

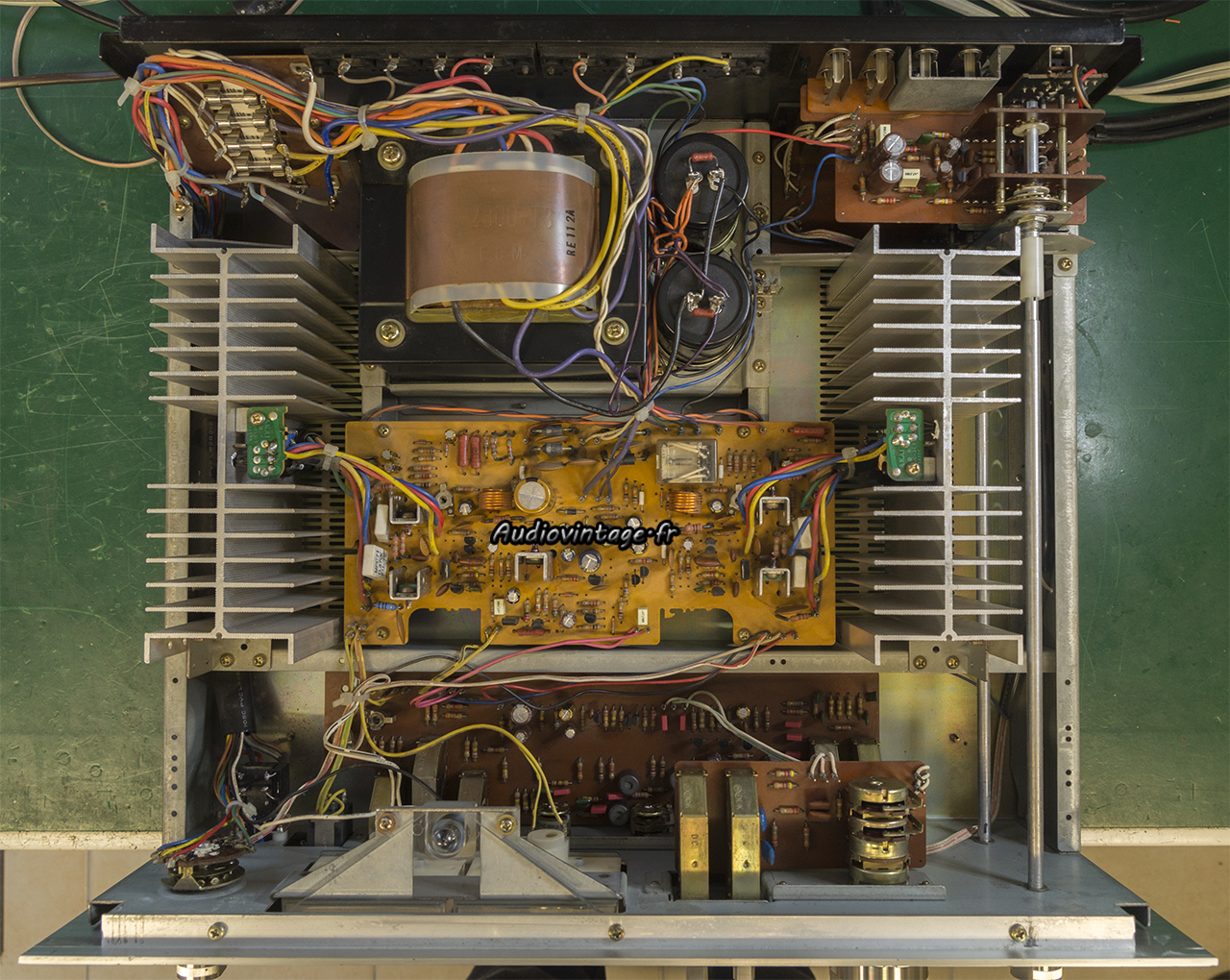

Le circuit principal.

Akai AM-2800
Les transistors drivers sont démontés, testés, nettoyés et remontés avec de la graisse fraiche.

Akai AM-2800

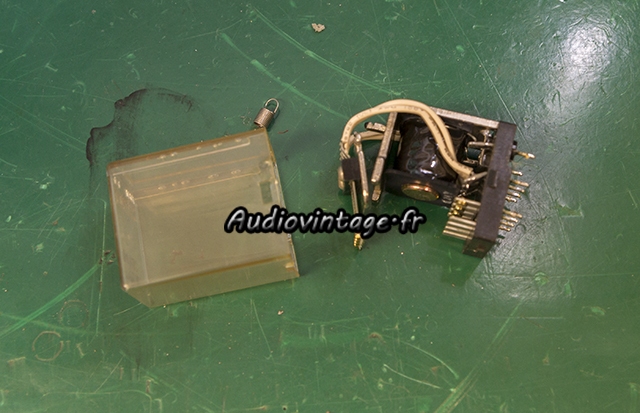

Le relais était sérieusement encrassé.

Akai AM-2800
Le reste de l’intervention sur ce circuit est également classique : condensateurs chimiques neufs partout, résistance remplacée, certains transistors sont changés (les paires des différentiels).

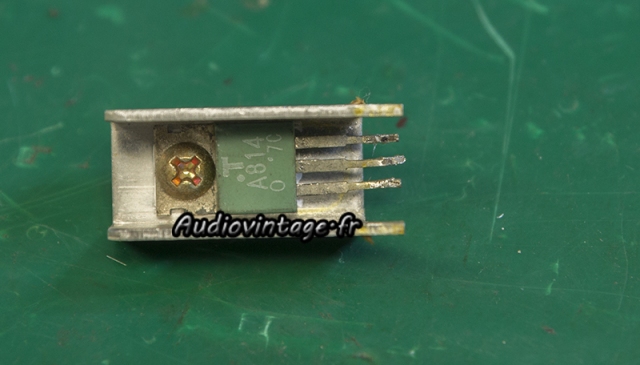

Le transistor ballast se voit remplacer par un modèle plus costaud et le radiateur est remplacé par un modèle identique mais plus haut permettant une meilleure dissipation thermique.

Akai AM-2800

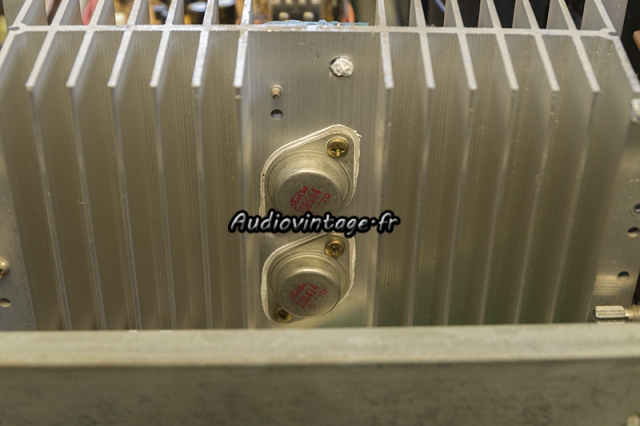

Les transistors de puissances sont démontés, nettoyés, testés et remontés avec des micas d’isolations neufs et de la graisse fraiche.

Akai AM-2800

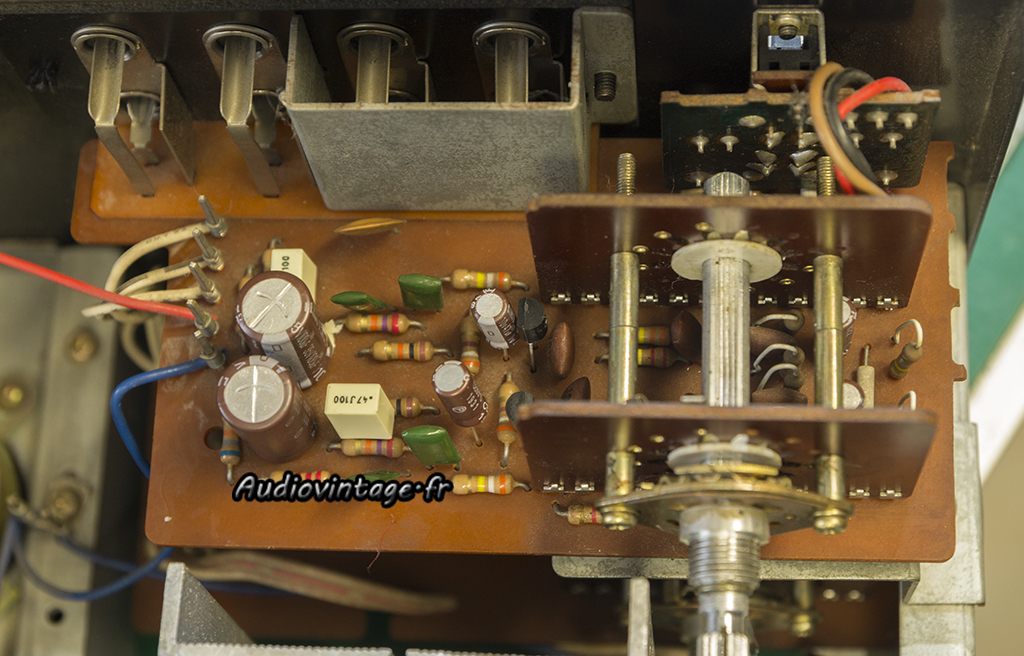

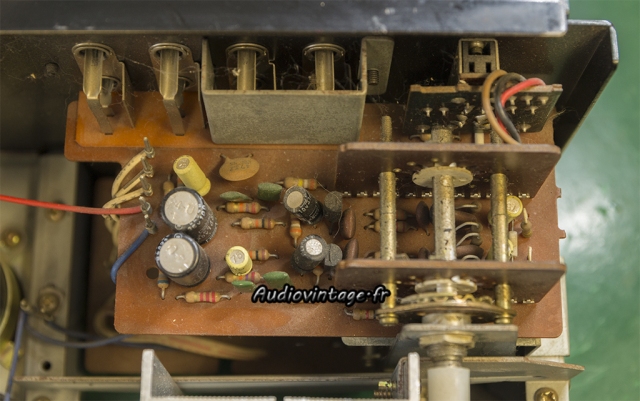

Le circuit phono.

Akai AM-2800
Un gros nettoyage bien sûr, mais aussi le remplacement des condensateurs chimiques et des transistors petits signaux.

Akai AM-2800

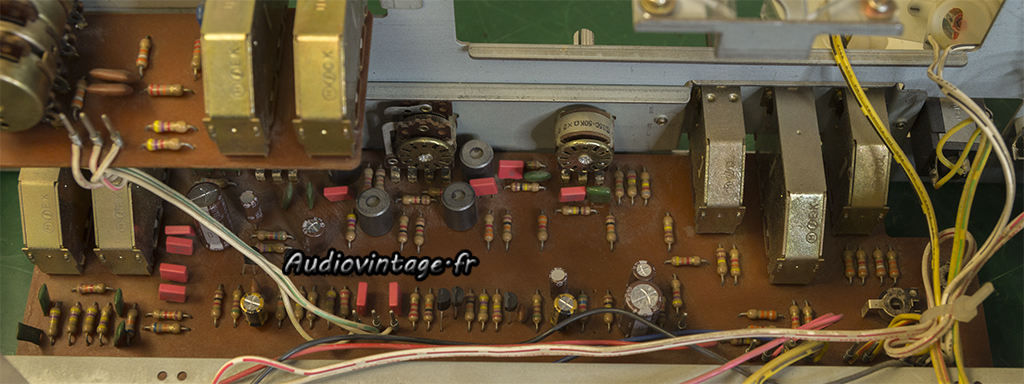

Le circuit de tonalité et des filtres.

Akai AM-2800
Chimiques remplacés (les toutes petites valeurs par des condensateurs film). Les transistors petits signaux aux références possiblement problématiques sont remplacés par sécurité.

Akai AM-2800

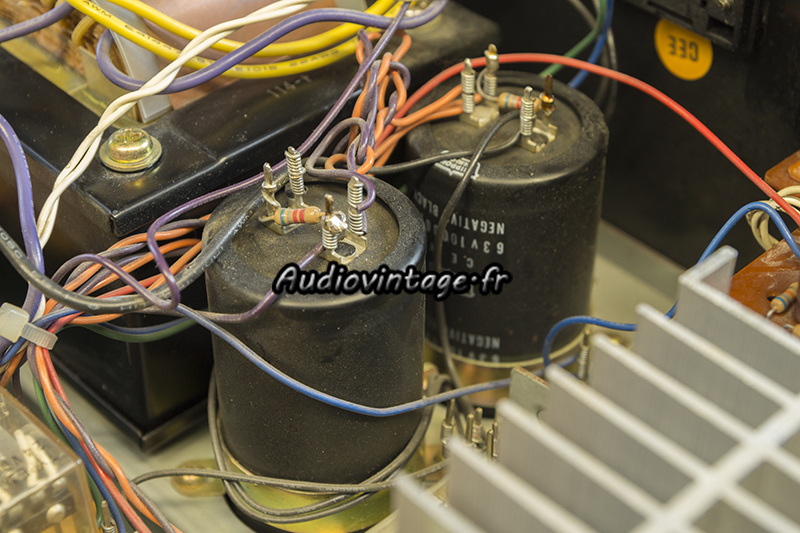

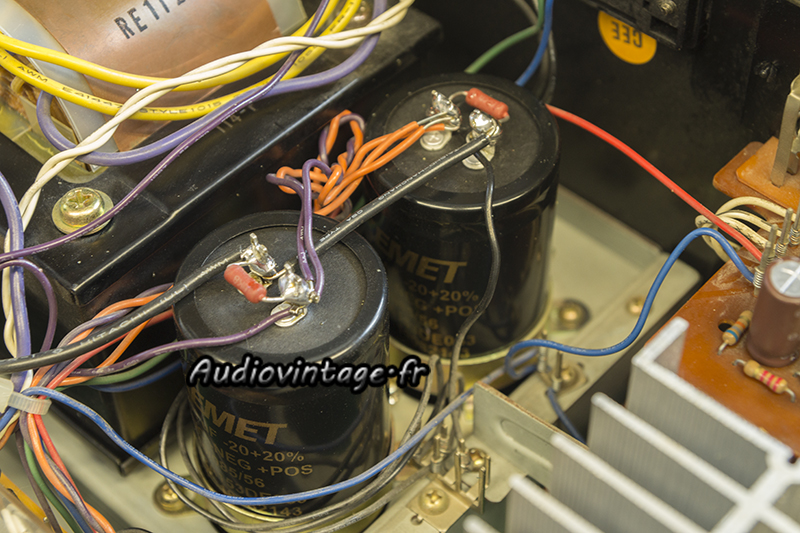

Les deux condensateurs de filtrage de l’alimentation.

Akai AM-2800

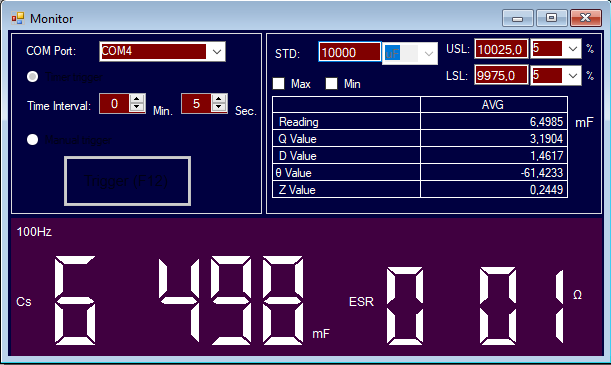

On est loin des 10.000uf avec seulement 6498uf. A remplacer.

Akai AM-2800
Fait.

Akai AM-2800
Akai AM-2800
Tous les commutateurs et potentiomètres sont soigneusement nettoyés. Son alimentation est désormais configurée en 240v.
Les courants de repos sont réglés, les tensions continues en sorties HP contrôlées.
Enfin, les vumètres sont étalonnés et reçoivent une nouvelle ampoule incandescente pour leur éclairage.

Akai AM-2800

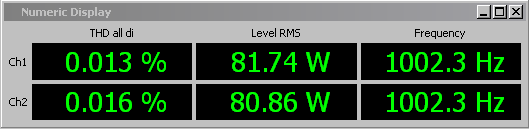

Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

Akai AM-2800

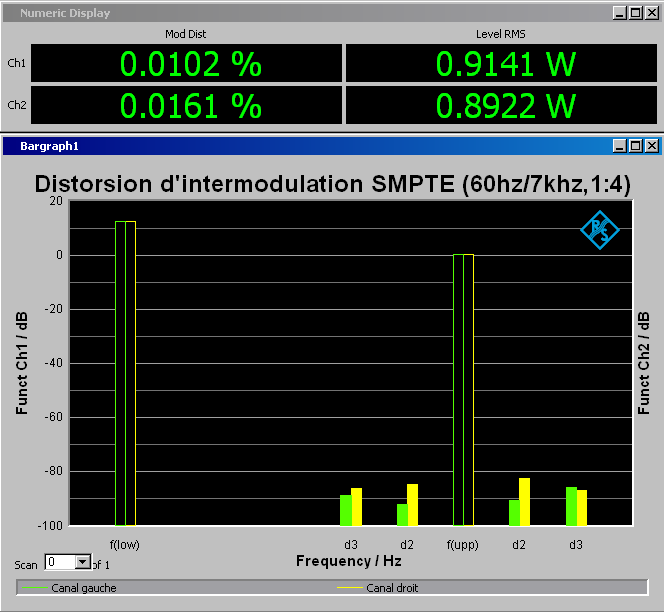

Distorsion d’Intermodulation relevée à 2x1w sous 8 ohms, entrée aux, tone defeat.

Akai AM-2800
Distorsion d’Intermodulation relevée à 2x60w sous 8 ohms, entrée aux, tone defeat.

Akai AM-2800

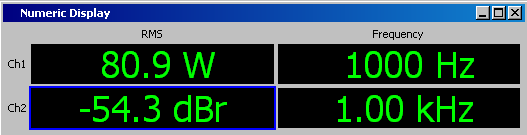

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux, tone defeat.

Akai AM-2800
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux, tone defeat.

Akai AM-2800
Rapport signal bruit sous 8 ohms (60w à 1khz) entrée aux, tone defeat, pondération A.

Akai AM-2800

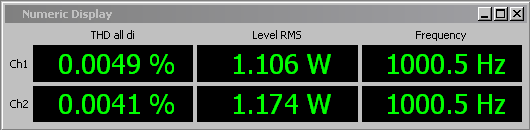

Distorsion relevée à 2x1w sous 8 ohms, entrée phono 1, tone defeat.

Akai AM-2800

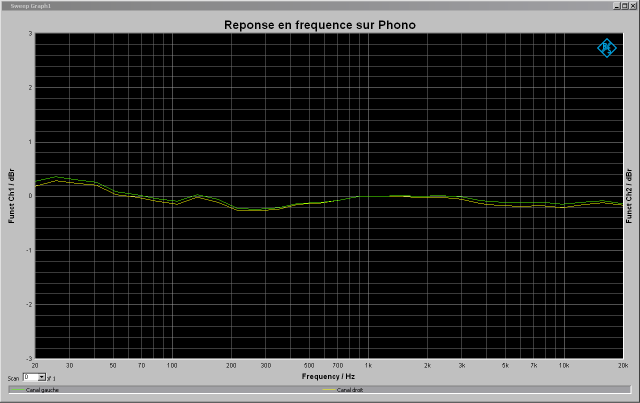

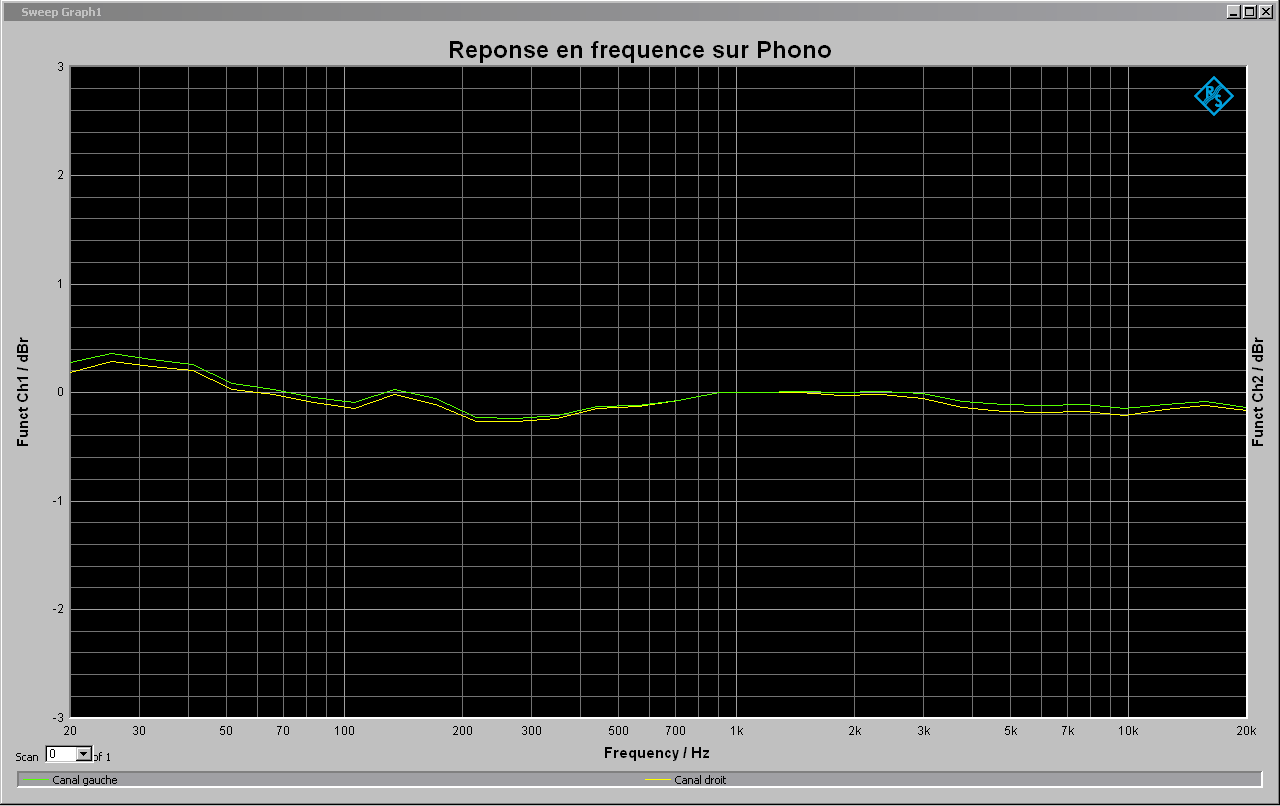

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono 1, tone defeat.

Akai AM-2800
Rapport signal bruit sous 8 ohms (60w à 1khz) entrée phono 1, tone defeat, pondération A.

Akai AM-2800
Akai AM-2800
Akai AM-2800
Akai AM-2800
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

Akai AM-2800

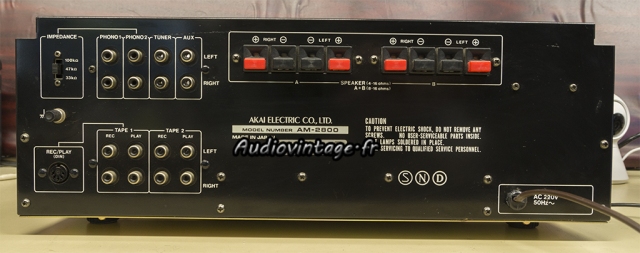

Connectique.

Et si vous faisiez réparer et/ou réviser votre Akai ?
Audiovintage : réparation et révision de vos appareils !

Cet article a 7 commentaires

  1. GILBART Patrick

    Bonjour, mon ampli AKAI AM 2800 , me fait des coupures par intermtence . Il s’allume , fonctionne et se coupe se remet en route et se recoupe et ainsi de suite. Connaitriez vous l’origine de ce problème ? Merci. Cdlt

  2. Avatar photo
    Audiovintage

    Bonjour, soit le système de protection déraille, soit il fait son job en protégeant les enceintes car il détecte une tension continue dangereuse pour celles-ci. Impossible d’en dire plus. Cordialement.

  3. GILBART Patrick

    Bonjour, merci pour ta réponse . Le problème est que même sans enceinte branchées à l’ampli avec écoute au casque l’ampli la panne persiste et ce quelque soit la source…Merci cdlt

  4. Avatar photo
    Audiovintage

    Cela ne change absolument rien à ce que j’ai écrit. Le circuit de protection ne « sait » pas si des enceintes sont connectées ou pas et la sortie casque est prise après le circuit de protection directement sur les sorties HP par l’intermédiaire de résistances. Il faut confier cet appareil à un homme de l’art qui pourra faire un diagnostic complet. Ces machines sot souvent bien rincées d’un peu partout, il faudra probablement prévoir une révision complète en plus de sa réparation.

  5. GILBART Patrick

    Bonjour , j’habite le pas de calais ( ARRAS ) et je dois remplacer l’interrupteur de mon AKAI AM 2800. Pourriez vous me donner une adresse ou je peux trouver ce genre de pièce ? Cordiialement

  6. Avatar photo
    Audiovintage

    Bonjour, connaitre la référence que j’utilise ne vous servira à rien car celle-ci n’est plus commercialisée depuis 2 ans environ, et mon stock est exclusivement réservé aux restaurations complètes des appareils que je prends en charge. Il vous faut donc retirer le switch en question, prendre ses mesures et chercher ensuite dans les catalogues des revendeurs de composants électroniques un modèle ne nécessitant pas ou peu de modifications (fixation et déport sur le châssis principalement). N’oubliez pas d’y ajouter deux condensateurs « spark killer ». Un « oubli » d’Akai qui explique en grande partie l’état des switchs montés dans ces appareils. Bon courage ! Thierry.

  7. GILBART Patrick

    OK MERCI et bonne fêtes de fin d’année .
