Remis en route sans soin particulier après de longues années d’inactivité, l’AU-777A a montré son mécontentement par des signaux de fumée.
S’ensuit un Sansui à l’atelier Audiovintage 🙂

Sansui AU-777A
Sansui AU-777A
Sansui AU-777A

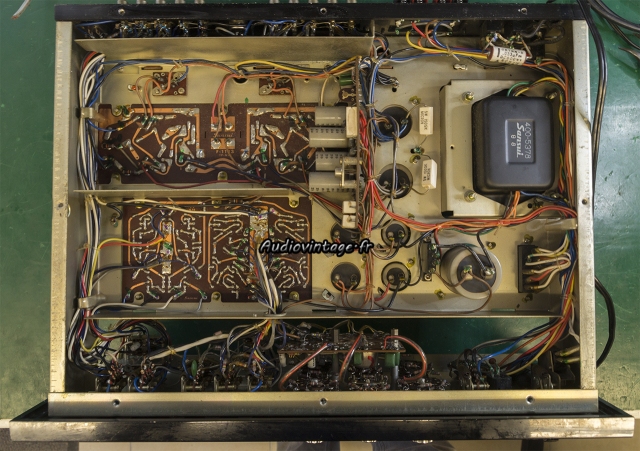

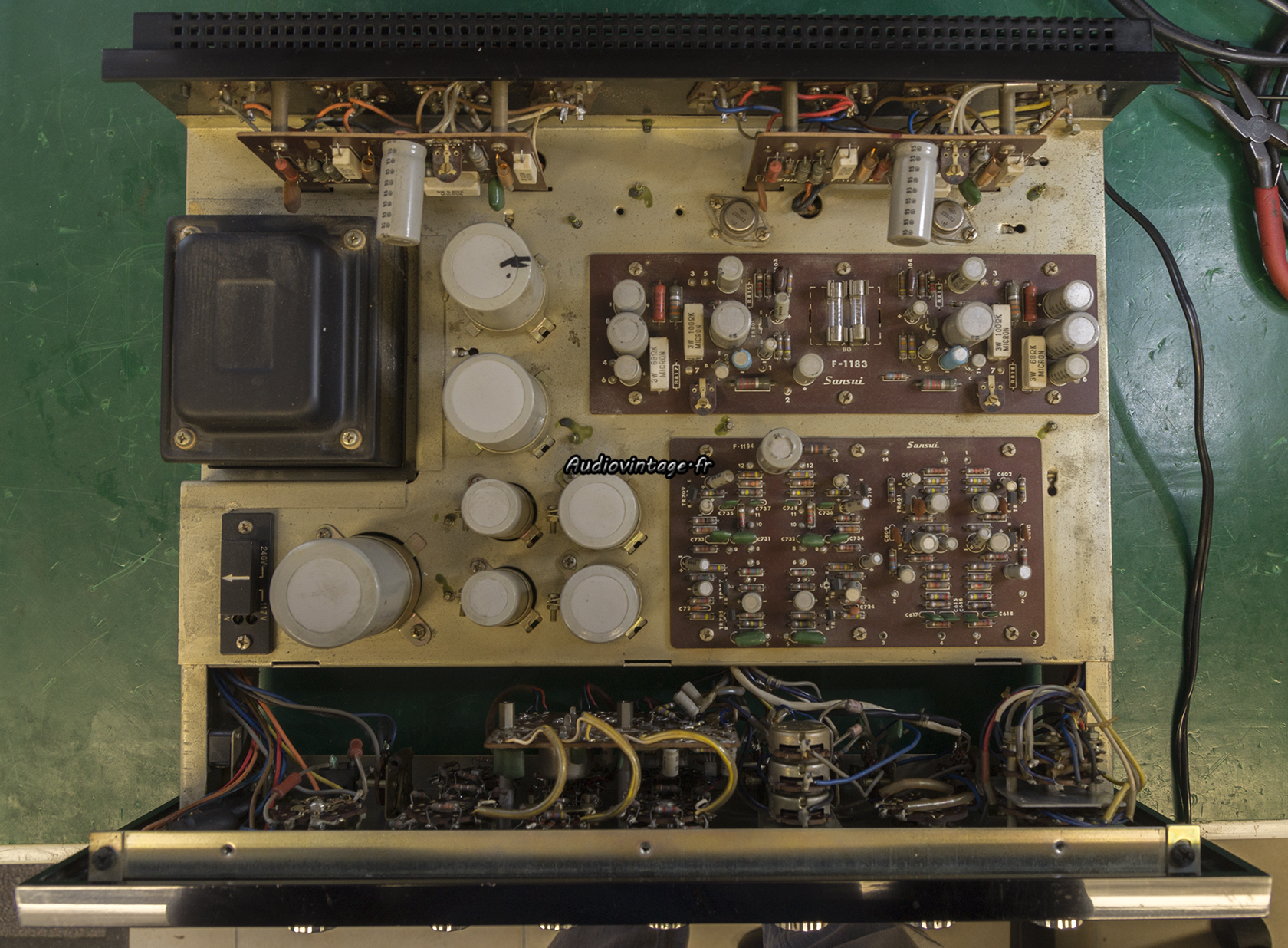

L’appareil est dans son état d’origine, l’origine de la fumée est rapidement identifiée.
Après de longues années de stockage, ces très anciens appareils ne doivent pas être remis en route sans précaution particulière.
Sur ce type de machine (et pas sur toutes) il faut les alimenter à l’aide d’un transformateur variable, en montant progressivement la tension et en observant la consommation.
Bon, pour être clair, vu l’âge de ces engins, que vous les redémarriez doucement ne changera rien au fait qu’ils sont très fatigués…

Sansui AU-777A

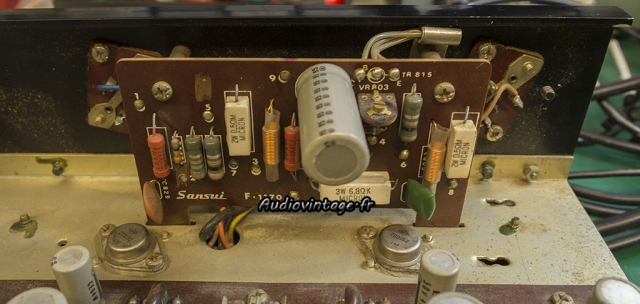

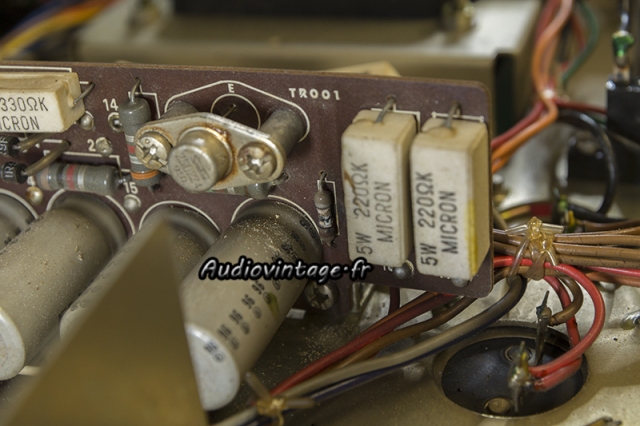

Le « driver block » droit.

Sansui AU-777A
Chimique neuf, résistance ajustable du courant de repos remplacée.
Les transistors montés sur le châssis sont démontés, testés (gain, courant de fuite…), ils reçoivent également un soin particulier que je tairais ici (je ne vais quand même pas tout vous dire 🙂 ) puis ils sont remontés avec de la graisse fraîche.
Intervention identique sur le « driver block » gauche.

Sansui AU-777A
A l’arrière, tous les transistors sont démontés, testés puis remontés.
Avec ces très anciennes références de transistors, il est indispensable de vérifier au minimum gain et courant de fuite. Il n’est pas rare d’avoir de mauvaises surprises, n’empêchant pas le fonctionnement de l’appareil mais avec de « petits soucis » dont vous n’arriverez pas à vous débarrasser : impossibilité de régler correctement les courants de repos, température excessive, distorsion…
Et oui, il ne s’agit pas uniquement de remplacer des condensateurs chimiques pour remettre un état un appareil de 50 ans…

Sansui AU-777A
Le circuit « driver ». Qui n’est pas identique dans tous les AU-777A.

Sansui AU-777A

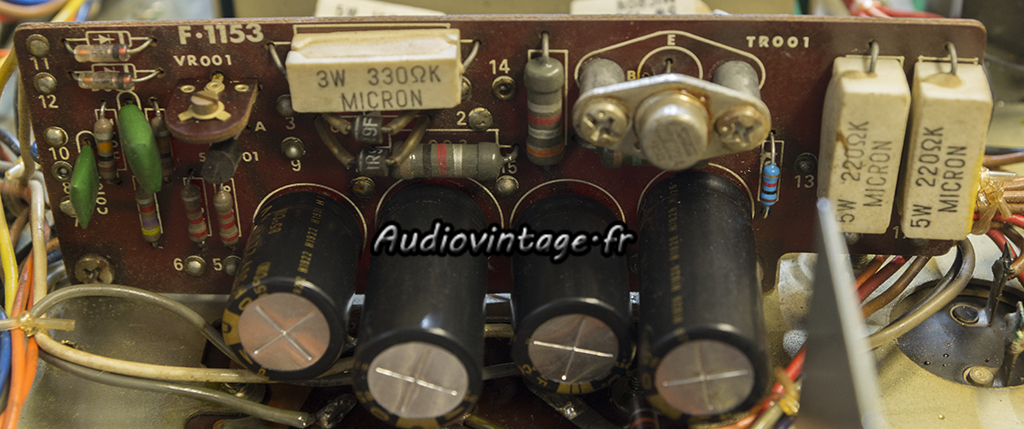

Tous les condensateurs chimiques complètement hors tolérance (et de loin !) sont remplacés, tout comme les résistances ajustables et quelques transistors.

Sansui AU-777A

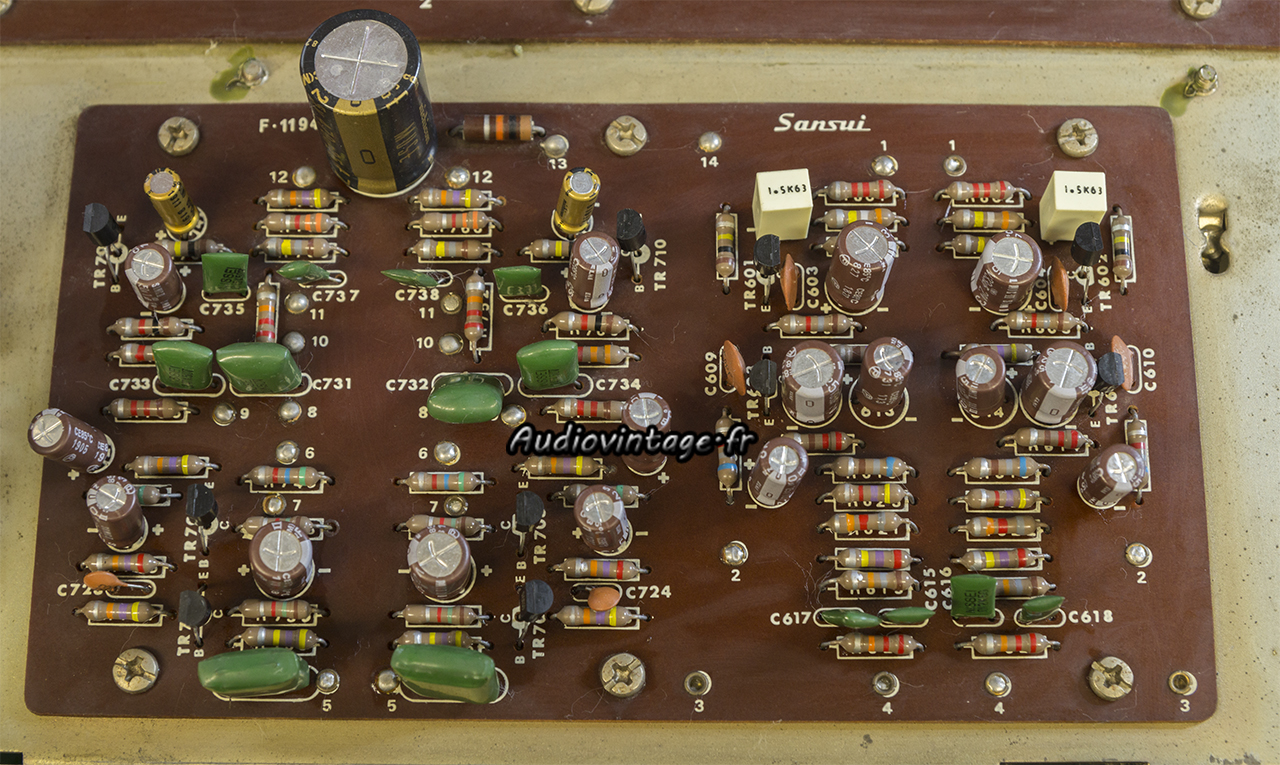

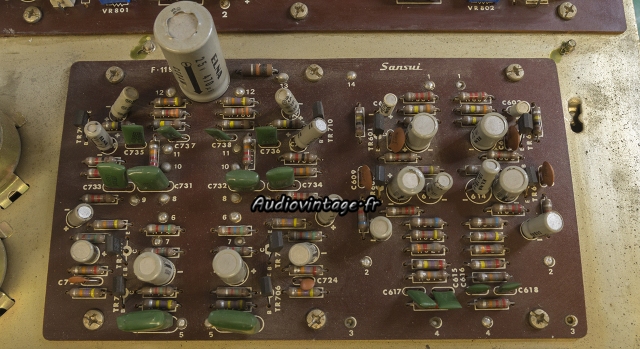

Le circuit préampli.

Sansui AU-777A
Ici, pas de quartier, tous les chimiques et les transistors partent à la déchetterie.

Sansui AU-777A

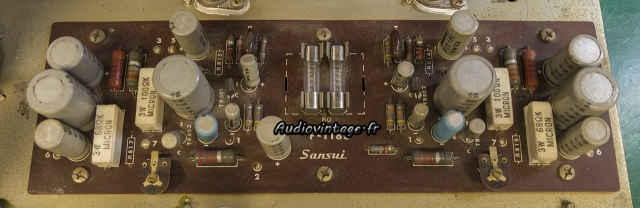

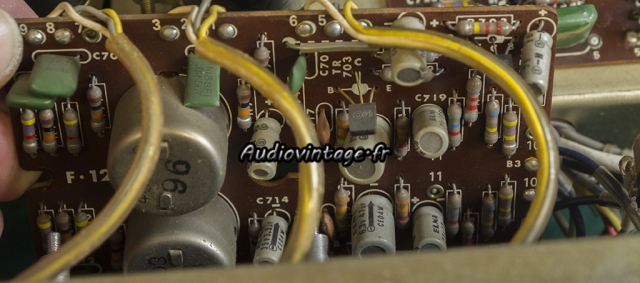

Le circuit d’alimentation et de protection est réparé et révisé.

Sansui AU-777A

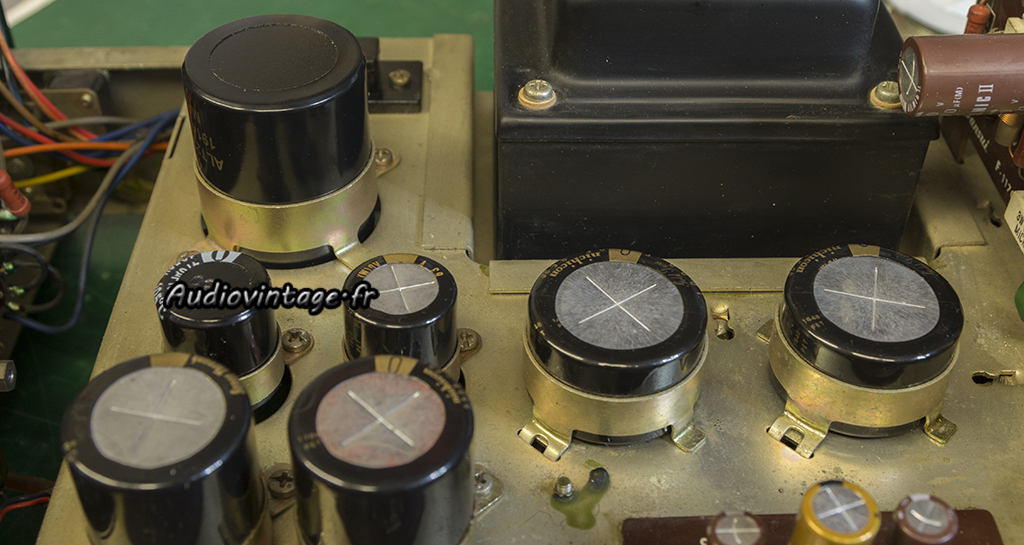

Les « canettes » du haut de leur cinquante ans.

Sansui AU-777A

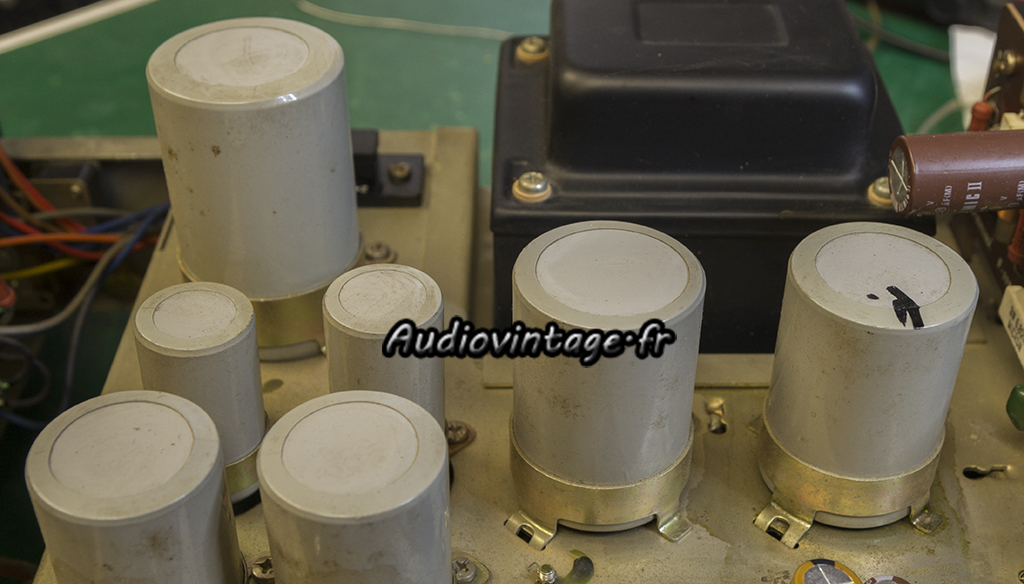

Elles laissent la place à des petites jeunes.

Sansui AU-777A

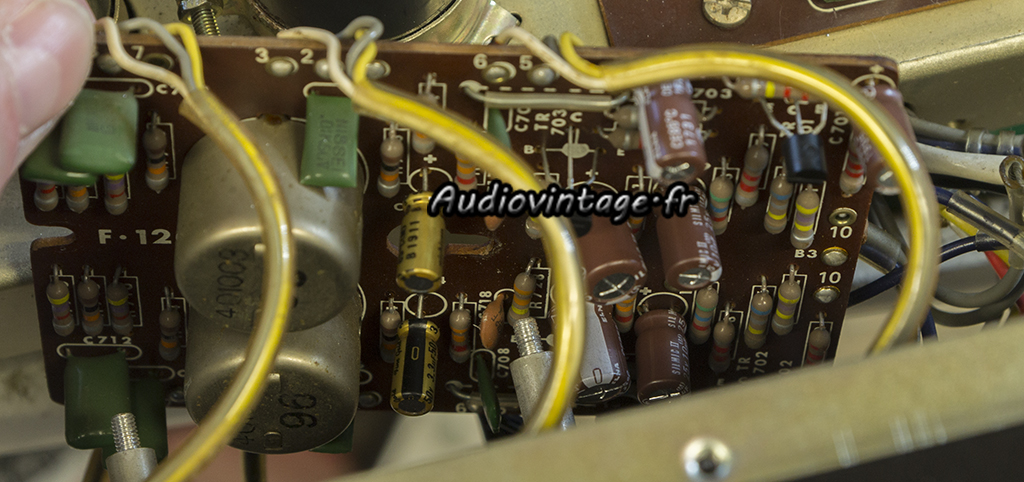

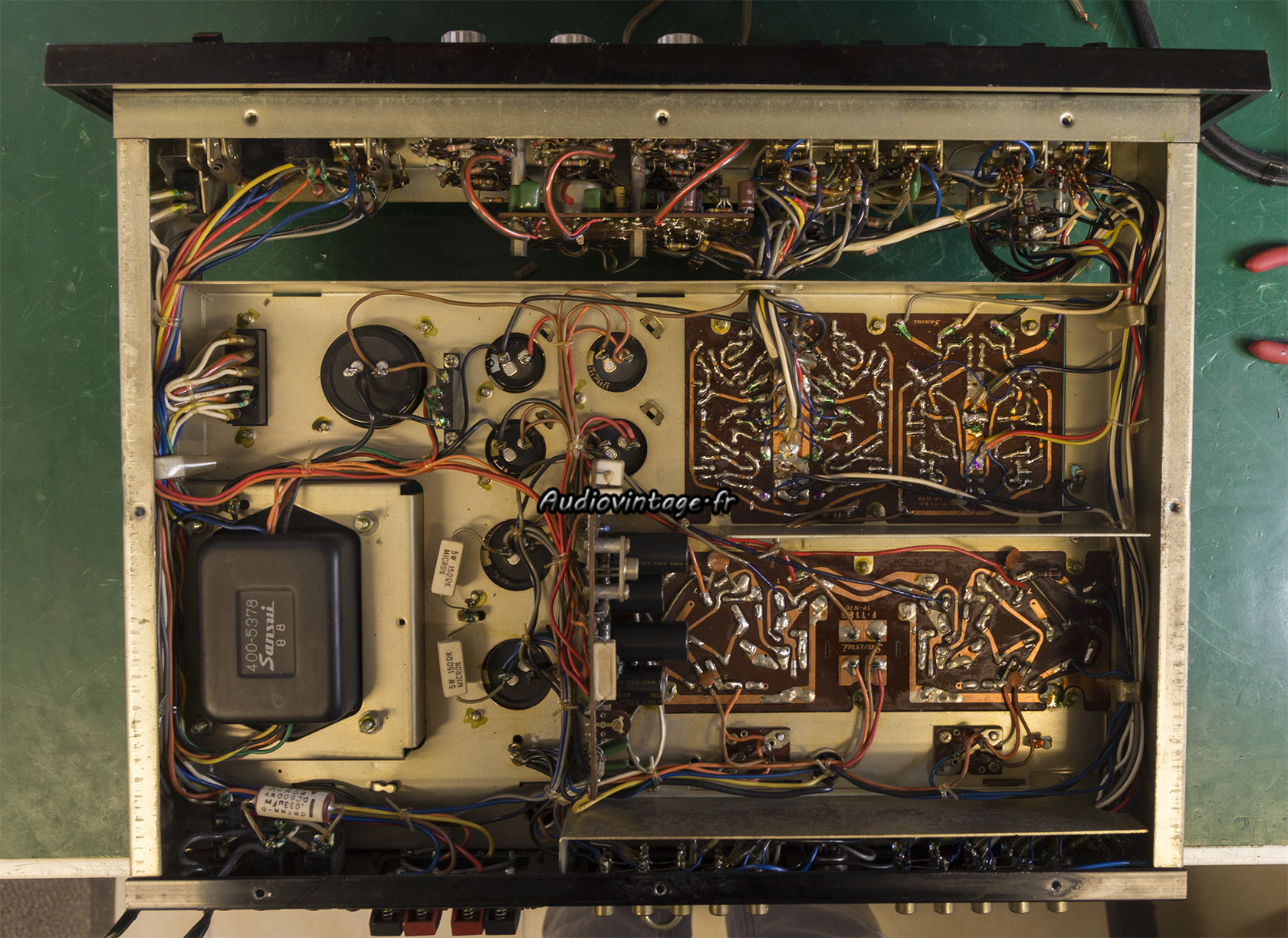

Le circuit de tonalité n’est pas des plus simple à prendre en photo sans démonter plus que le nécessaire.

Sansui AU-777A
Chimiques et transistors remplacés.

Sansui AU-777A
Sansui AU-777A
Le fusible général est remplacé par sécurité (valeur illisible), l’ampoule HS du voyant « on » également. Les commandes sont nettoyées puis l’appareil est réglé.

Sansui AU-777A

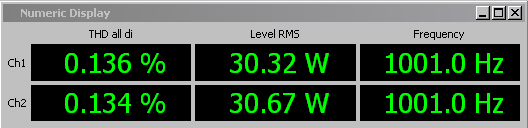

Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

Sansui AU-777A
Distorsion d’Intermodulation relevée à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-777A

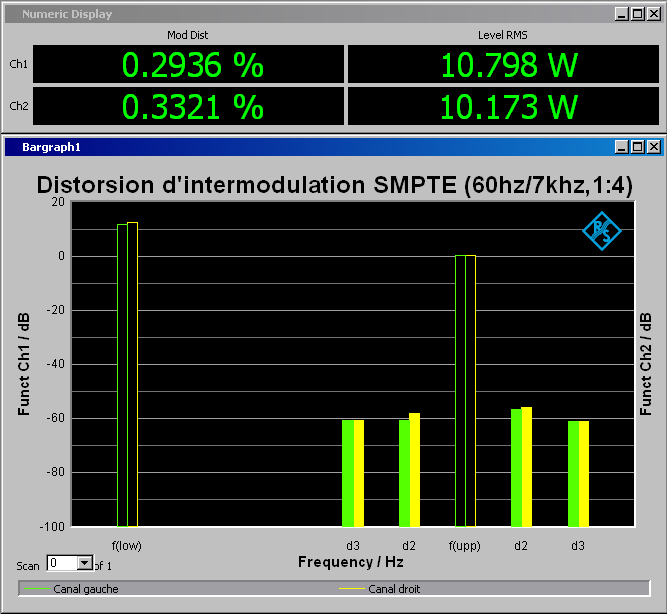

Distorsion d’Intermodulation relevée à 2x10w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-777A
Distorsion d’Intermodulation relevée à 2x20w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-777A
Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux, tone defeat.

Sansui AU-777A

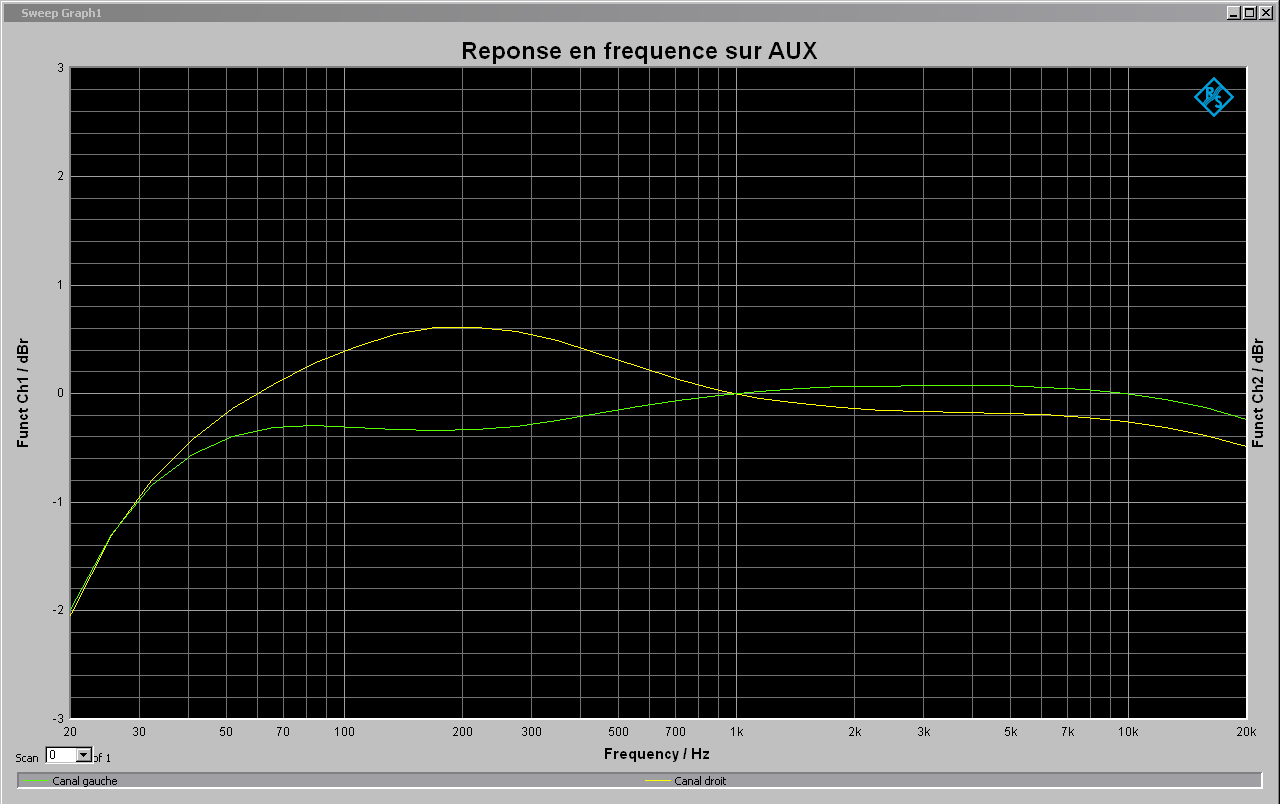

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Sansui AU-777A
Rapport signal bruit sous 8 ohms (25w à 1khz) entrée aux, tone defeat, pondération A.

Sansui AU-777A

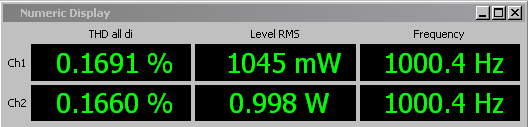

Distorsion relevée à 2x1w sous 8 ohms, entrée phono 2, tone defeat.

Sansui AU-777A
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono 2, tone defeat.

Sansui AU-777A
Rapport signal bruit sous 8 ohms (25w à 1khz) entrée phono, tone defeat, pondération A.

Sansui AU-777A
Sansui AU-777A
Sansui AU-777A
Sansui AU-777A

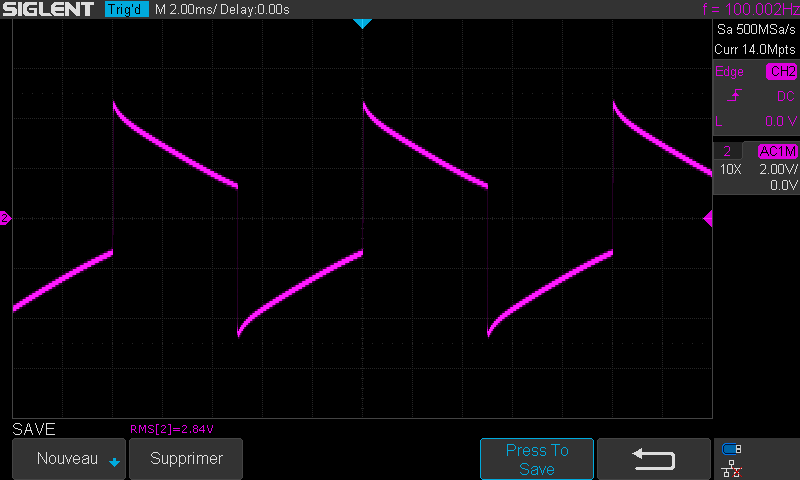

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
