Après une « rude » intervention sur un Pioneer SX-850, voici un autre receiver de la marque, un SX-7730, devant recevoir des soins importants.

Pioneer SX-7730
Pioneer SX-7730
L’appareil fonctionne, enfin plus ou moins et plutôt moins que plus…
Il y a un gros déséquilibre entre les canaux, par la faute d’un potentiomètre de volume en très mauvais état. Le Tuner FM capte… mal et encore moins bien en stéréo.

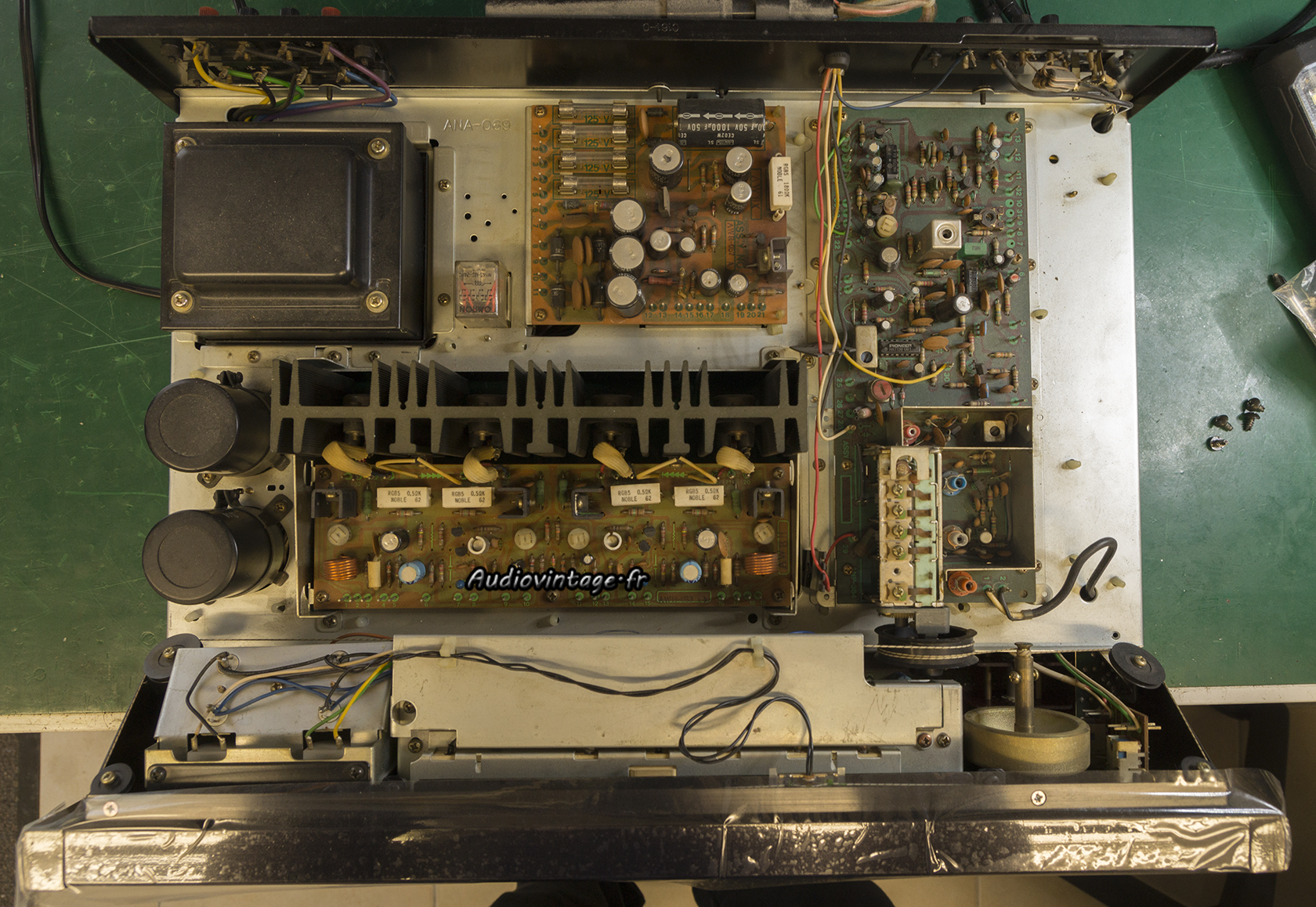

L’ensemble de l’appareil semble bien usé, réparation et révision complète nécessaires.

Pioneer SX-7730
Le potentiomètre de volume original, irrécupérable.

Pioneer SX-7730

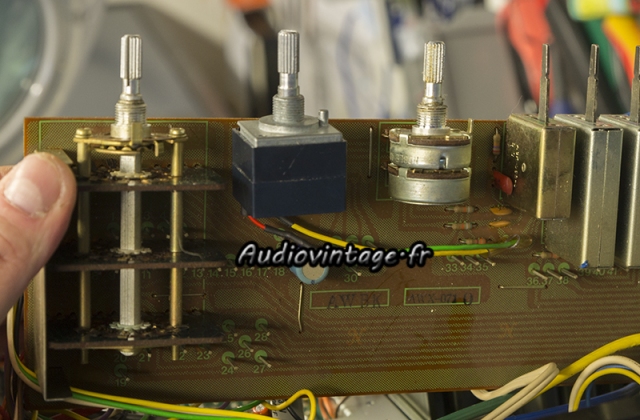

Adaptation obligatoire pour le nouveau potentiomètre.

Pioneer SX-7730

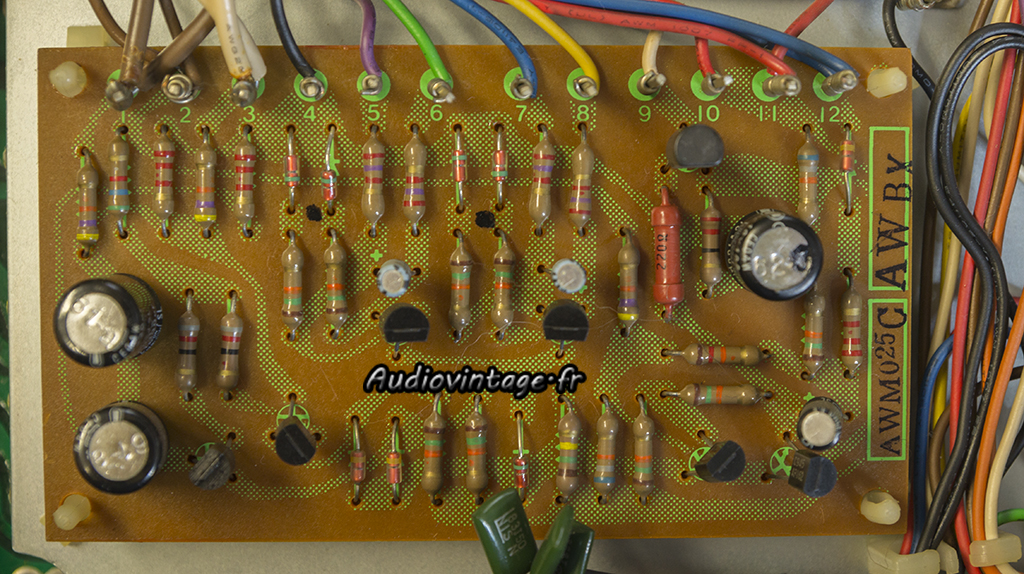

Le circuit tonalité à revoir.

Pioneer SX-7730
Condensateurs chimiques et transistors neufs. Commandes nettoyées.

Pioneer SX-7730

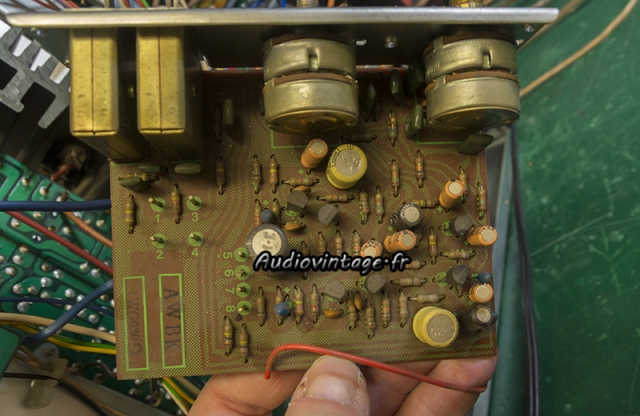

Le circuit phono.

Pioneer SX-7730
Même punition, condensateurs chimiques et transistors neufs.

Pioneer SX-77301
Le circuit de protection.

Pioneer SX-7730
Révisé. Une petite modification est apportée en rajoutant une diode « flyback » sous le circuit.

Pioneer SX-7730
Je n’oublie pas le traditionnel relais et ses contacts encrassés.

Pioneer SX-7730

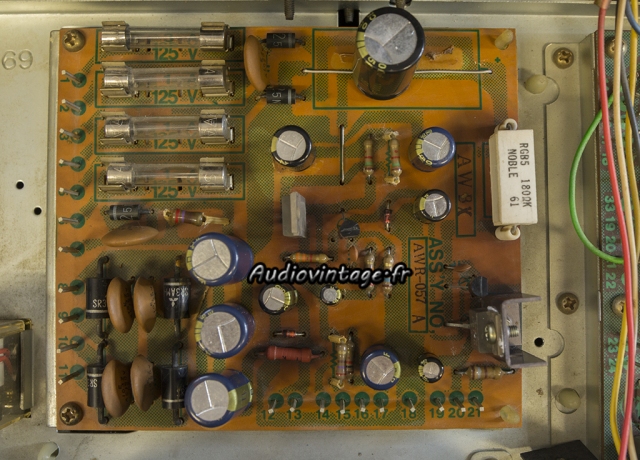

Le circuit d’alimentation, bien “rincé”…

Pioneer SX-7730
Alimentation révisée.

Pioneer SX-7730

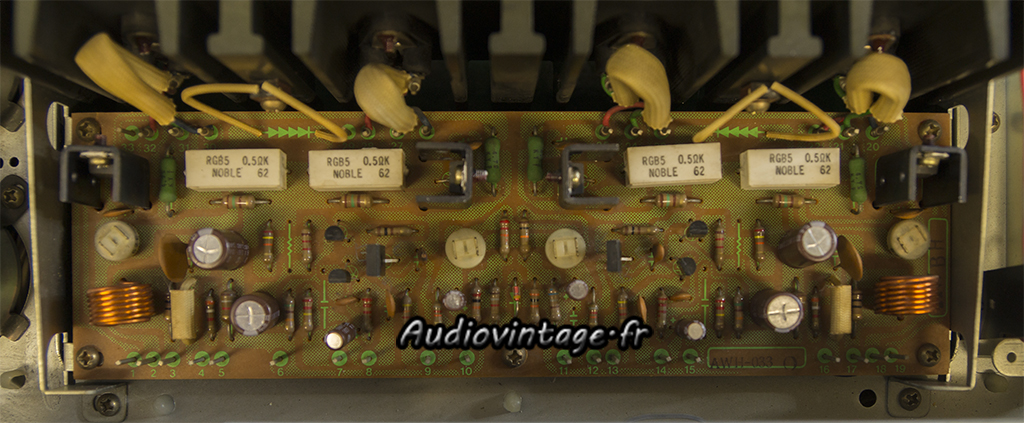

Le circuit d’amplification.

Pioneer SX-7730
Ici un condensateur chimique très malade.

Pioneer SX-7730
Condensateurs chimiques neufs ainsi que de nombreux transistors. Les drivers fixés sur radiateurs ont reçu leur dose de graisse fraiche.

Pioneer SX-7730
Les transistors de puissances ont été démontés, testés et remontés avec de la graisse fraîche sur des micas d’isolation neufs.

Pioneer SX-7730
Quelques travaux sur l’éclairage sont également effectués. ici remplacement de l’ampoule qui illumine l’aiguille du tuner.

Pioneer SX-7730

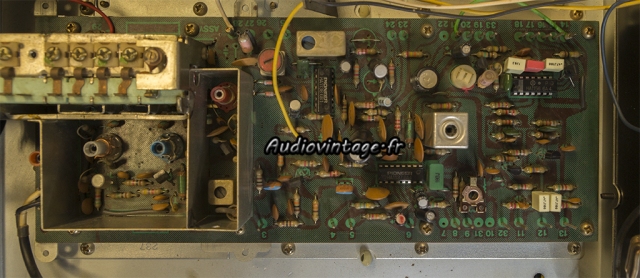

Le circuit Tuner.

Pioneer SX-7730
Quelques condensateurs sont remplacés, ainsi que deux transistors.

Pioneer SX-7730
Pioneer SX-7730
Un bon nettoyage, puis réglage des courants de repos et des offsets.

Commençons par le réalignement partiel du tuner FM.

Pioneer SX-7730

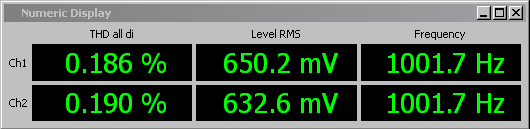

Distorsion en FM mono, 70dBµV, 98 mhz après réglage.

Pioneer SX-7730

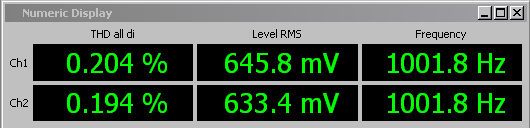

Distorsion en FM stéréo, 70dBµV, 98 mhz après réglage.

Pioneer SX-7730
Réponse en fréquence en FM stéréo, 70dBµV, 98Mhz, après intervention.

Pioneer SX-7730
Rapport signal bruit en FM mono et stéréo, 70dBµV, 98Mhz, après intervention.

Pioneer SX-7730

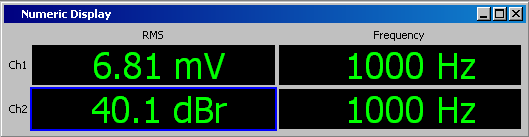

Séparation FM stéréo après réglage.

On passe aux mesures des sections préampli/ampli.

Pioneer SX-7730
Distorsion à puissance nominale sous 8 ohms, entrée aux.

Pioneer SX-7730

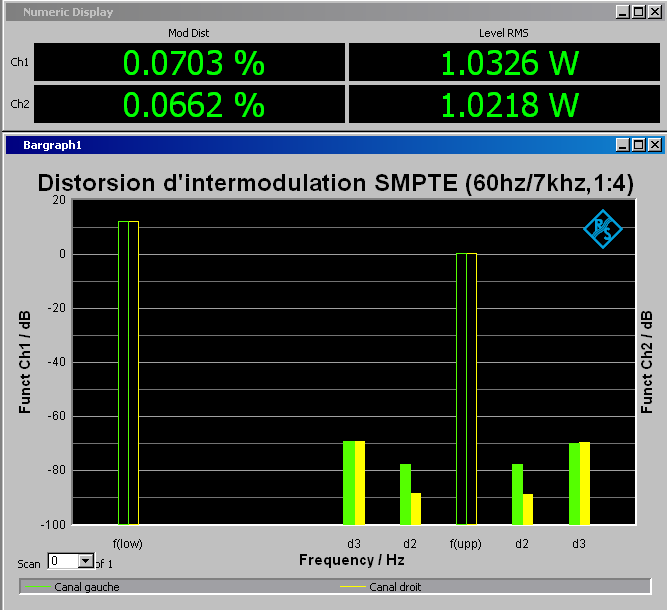

Distorsion d’Intermodulation relevée à 2x1w sous 8 ohms, entrée aux.

Pioneer SX-7730
Distorsion d’Intermodulation relevée à 2x10w sous 8 ohms, entrée aux.

Pioneer SX-7730

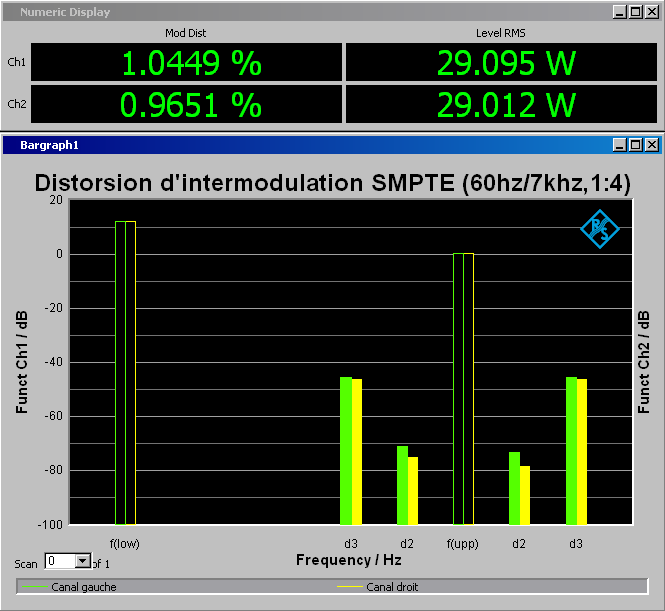

Distorsion d’Intermodulation relevée à 2x30w sous 8 ohms, entrée aux.

Pioneer SX-7730
Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux.

Pioneer SX-7730

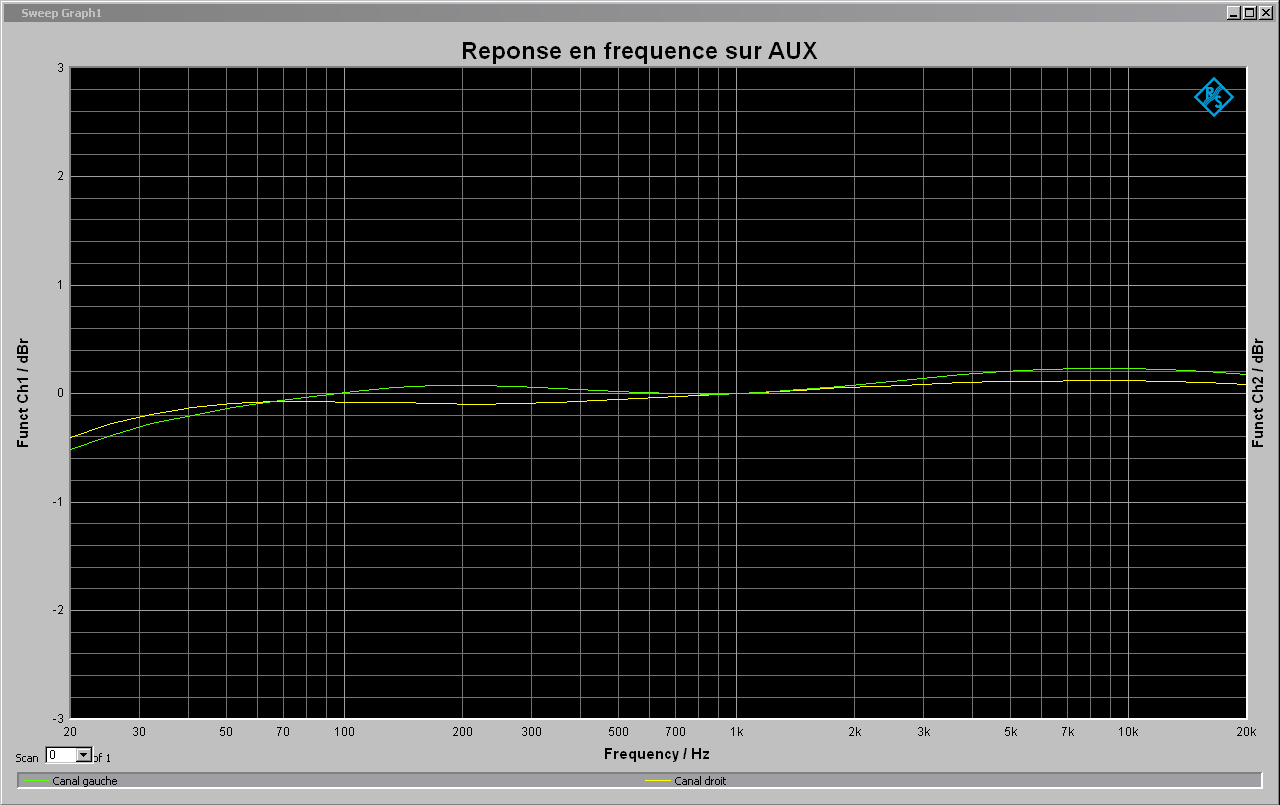

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Pioneer SX-7730

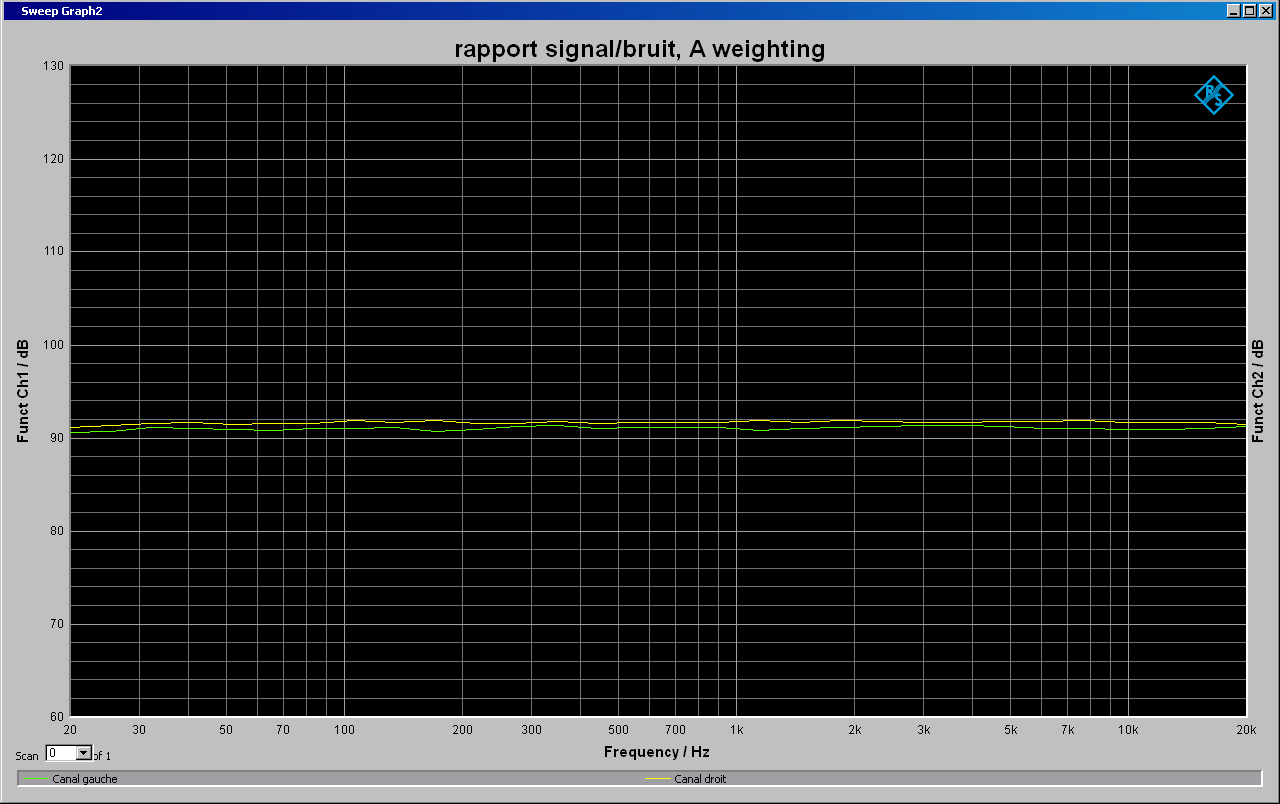

Rapport signal bruit sous 8 ohms (30w à 1khz) entrée aux, pondération A.

Pioneer SX-7730
Distorsion relevée à 2x1w sous 8 ohms, entrée phono.

Pioneer SX-7730

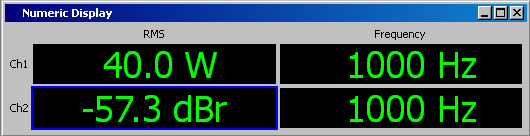

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée phono.

Pioneer SX-7730
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Pioneer SX-7730
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée phono, pondération A.

Pioneer SX-7730
Pioneer SX-7730
Pioneer SX-7730
Pioneer SX-7730

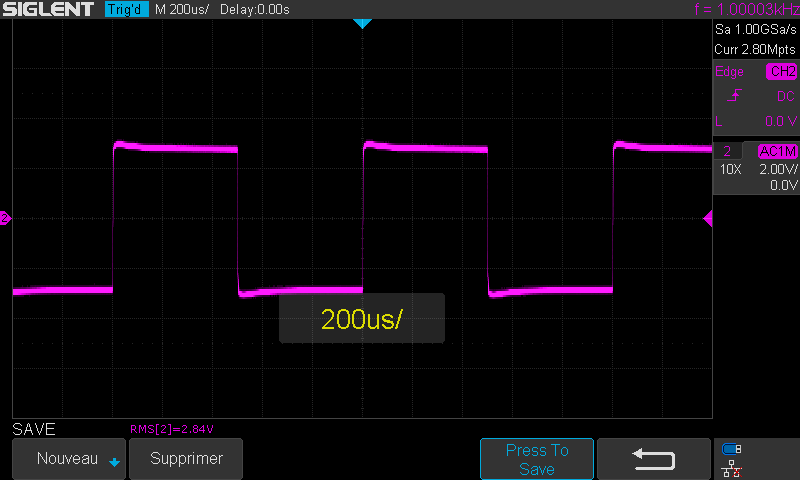

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

Pioneer SX-7730

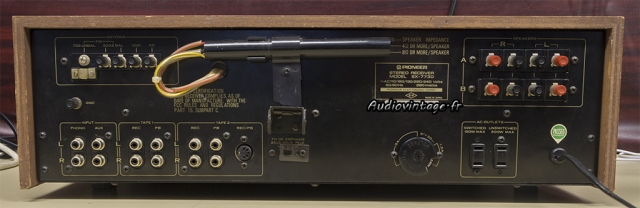

Connectique.

Et si vous faisiez réparer et/ou réviser votre Pioneer ?
Audiovintage : réparation et révision de vos appareils !

2 réflexions sur « Pioneer SX-7730 »

  1. Damien

    Bonjour,
    Je suis admiratif du résultat que vous obtenez après votre passage dans un ampli. J’ai tenté de nettoyer le mien et je suis juste parvenu à déplacer la poussière !
    J’ai un très vieil ampli que je souhaite nettoyer mais je ne sais pas quel produit utiliser.
    L’alcool à brûler nettoie bien mais pousse la saleté sous les composants. J’hésite à utiliser de l’eau savonneuse dans l’électronique pour des raisons évidentes d’incompatibilité avec l’électricité. Je n’ai donc pas d’idée sur la réalisation d’un nettoyage des circuits.
    Par ailleurs, il y a tous les fils qui raccordent les différents circuits, les coupez vous ?
    Merci pour vos réponses.
    Cordialement et joyeuses fêtes

  2. Audiovintage Auteur de l’article

    Vous pouvez utiliser de l’alcool isopropylique, mais en effet, certains utilise de l’eau, avec même un passage sous la douche. Mais sil faut savoir ce que l’on fait et protéger particulièrement certaines parties.
    Il ne faut pas rester bloqué sur un peu de crasse sur les circuits et/ou composants, cela n’empêche pas l’appareil de fonctionner et n’est pas source de souci particulier. L’état (invisible) des commandes, que ce soit potentiomètres, sélecteurs à bascule, ou autres est plus problématique. Il faut parfois démonter des commandes, les dessertir et les nettoyer mécaniquement avant de les remonter.
    Je ne coupe aucun fil, généralement je dessoude directement les plots de contacts sur les circuits. Mais souvent, avec un peu de réflexion et d’acrobatie, on peut intervenir sur des circuits qui paraissent inaccessibles.
    Bonnes fêtes également !
