Certains « petits » intégrés Luxman sont tout à fait convaincants à l’écoute. C’est le cas du SQ-700X. l’exemplaire présenté ici m’a été déposé pour une grosse remise à niveau.

Luxman SQ-700X
Luxman SQ-700X

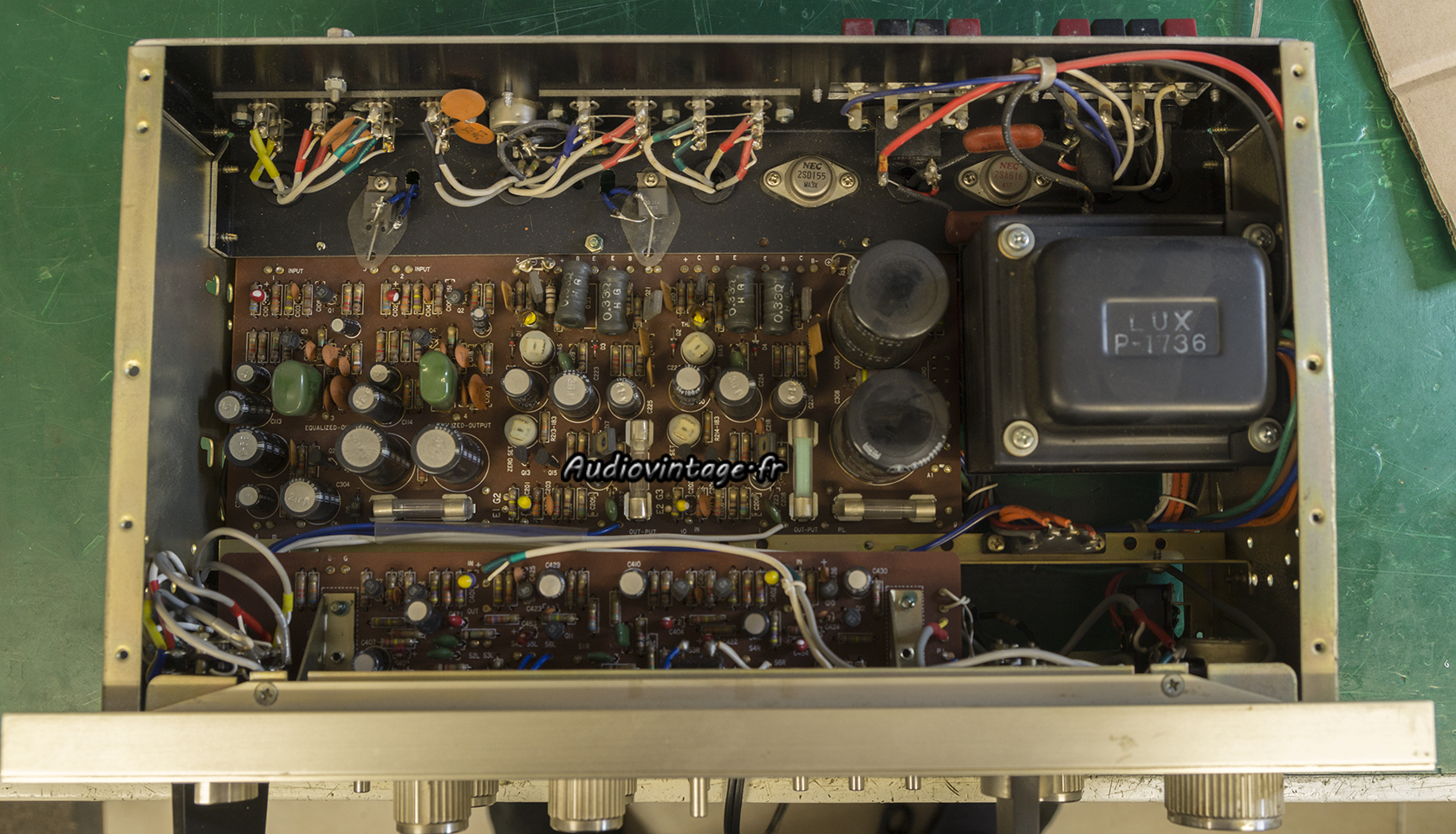

Il fonctionne, mais comme vous pouvez le constater, une grosse panne sur un canal d’amplification a été réparée un peu n’importe comment, adieu les jolis transistors To-66 en boitier métal, et bonjour les vilains TO-220 au montage « acrobatique «.
Avec ceci vous me rajouterez trois fusibles aux valeurs inadéquates, un transistor driver récupéré on ne sait pas trop ou, et des condensateurs chimiques ayant très largement dépassé leur DLC. Pas besoin de faire un paquet cadeau, c’est pour jeter tout de suite 🙂

Luxman SQ-700X

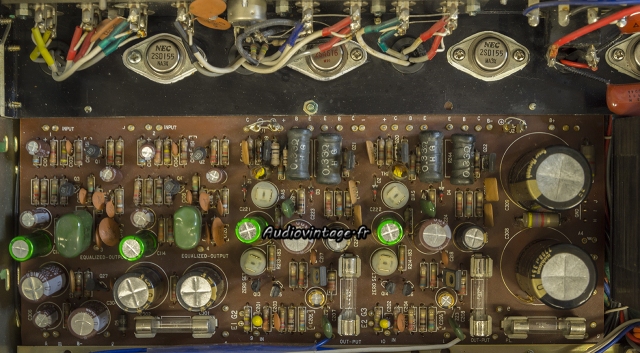

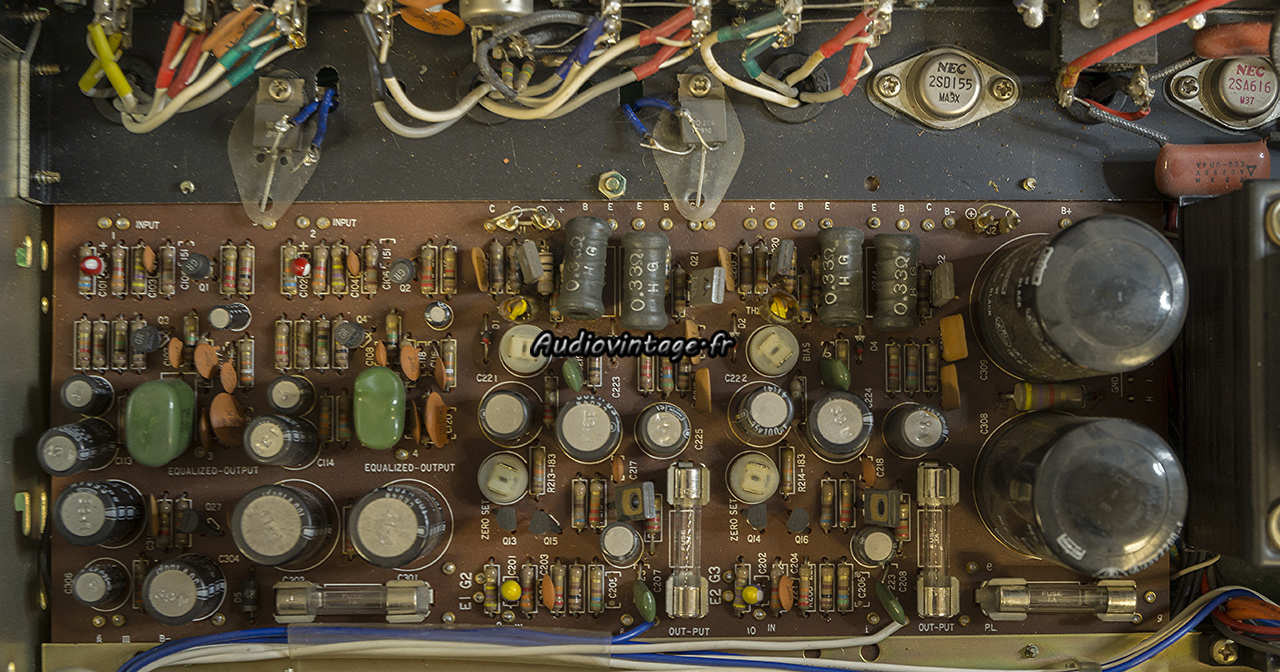

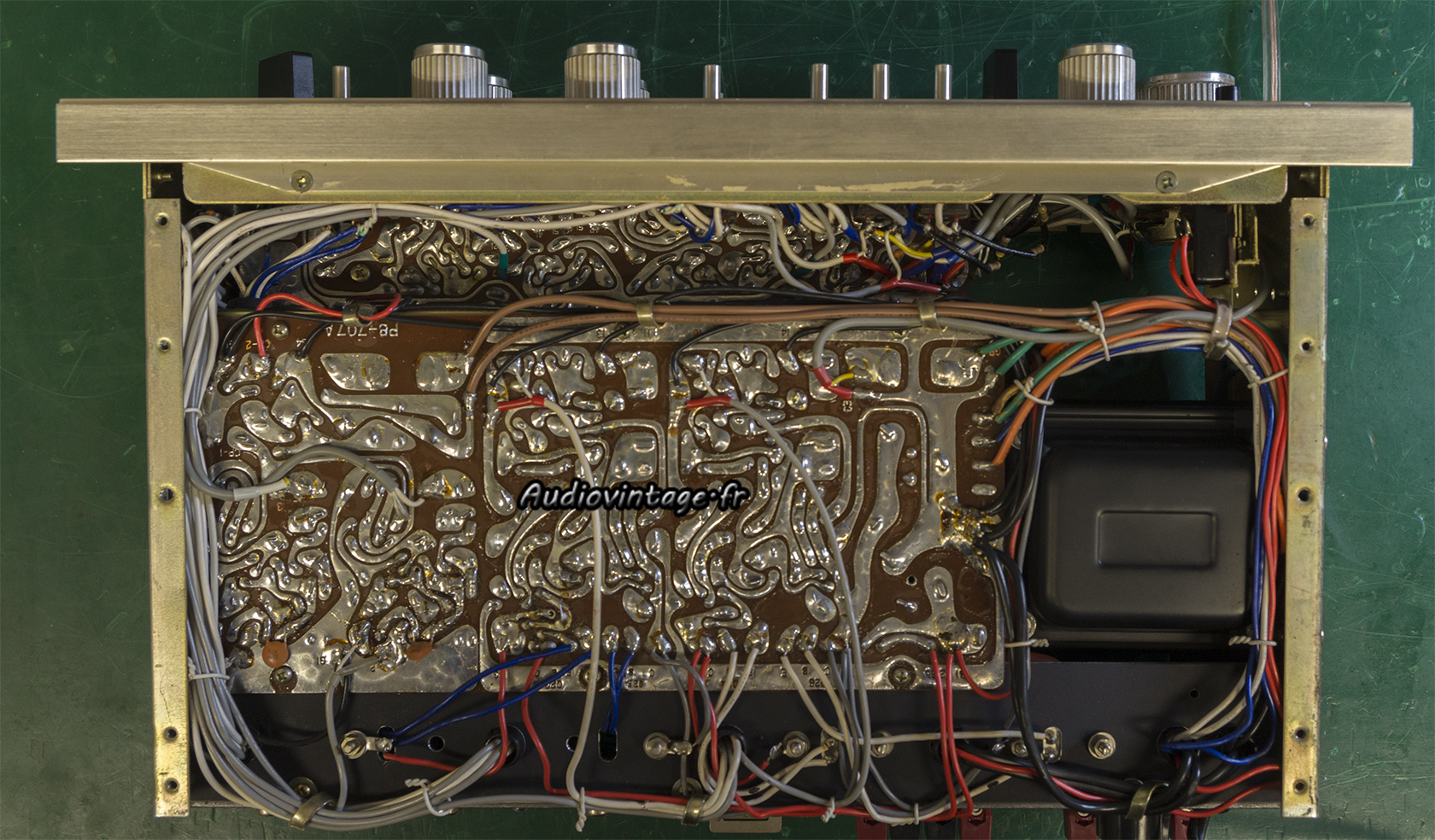

Gros plan sur le circuit principal et les transistors de puissances.

Luxman SQ-700X
Les transistors de puissances originaux restant ont été démontés, testés et remontés avec de la graisse fraiche. Les manquants m’ont été directement fourni par le gentil propriétaire.

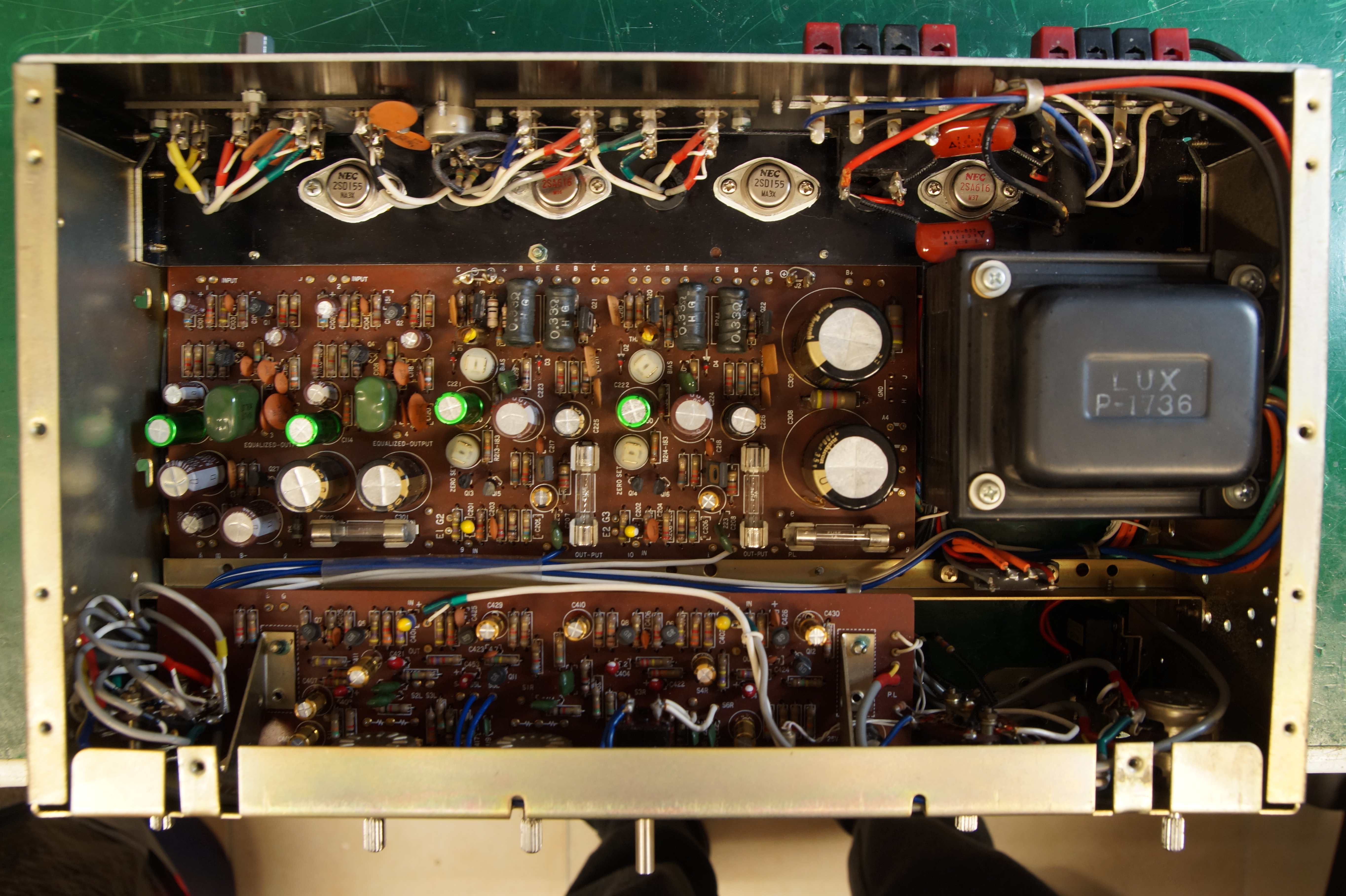

Les transistors drivers et ceux des étages différentiels ont été remplacés sur les deux canaux, tout comme la quasi-totalité des condensateurs chimiques. Certains tantales n’ayant pas bougé d’un poil restent en place.

Luxman SQ-700X

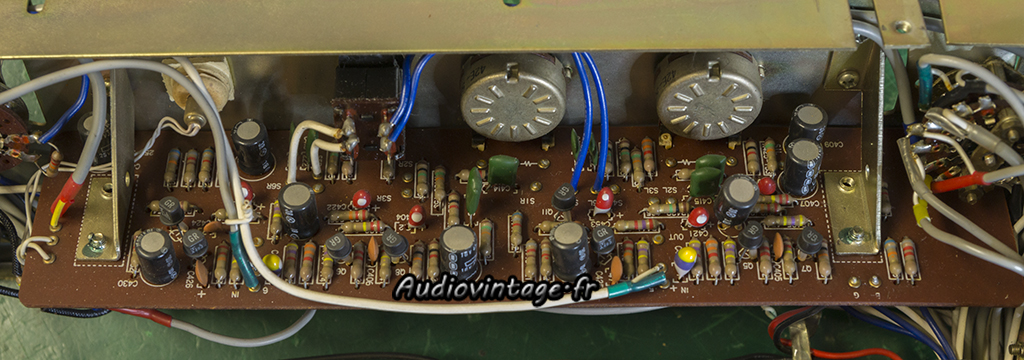

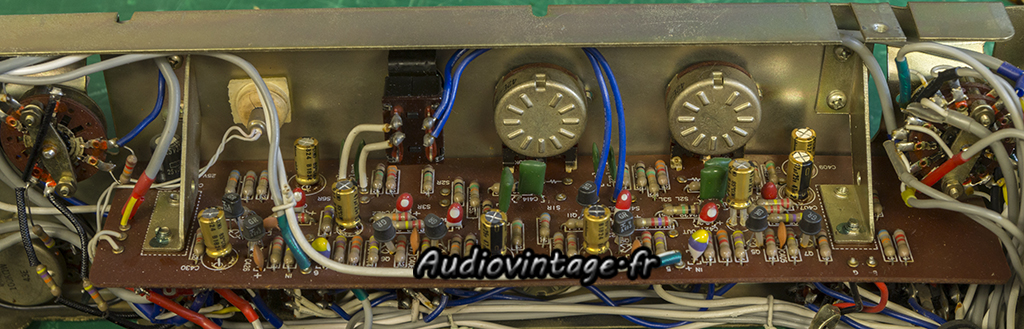

Le circuit de tonalité/filtre.

Luxman SQ-700X
Les Nippon-chemicon bien usés ont laissé leur place à de pimpants Nichicon Fine Gold.

Luxman SQ-700X
Les commandes sont nettoyées, l’appareil est passé en 240v. Bias et offset sont ajustés.

Luxman SQ-700X

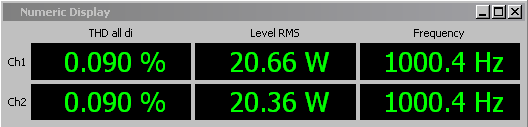

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Luxman SQ-700X

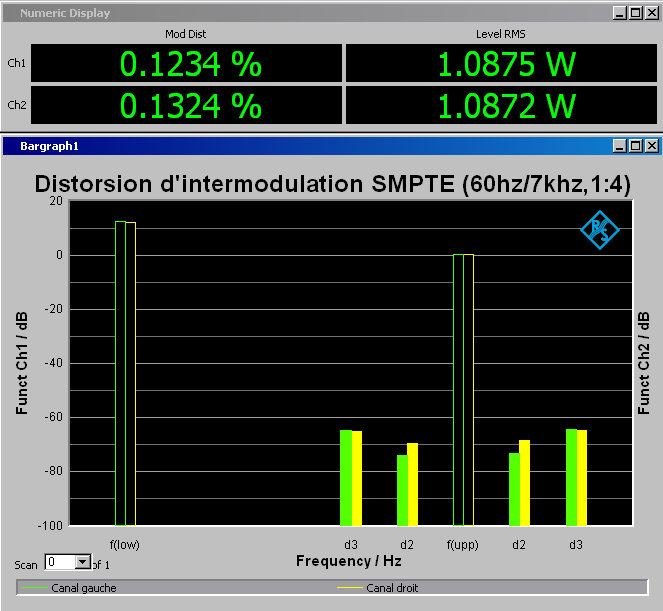

Distorsion d’Intermodulation relevée à 2x1w sous 8 ohms, entrée aux 1, tone defeat.

Luxman SQ-700X
Voici une mesure que vous n’avez pas l’habitude de voir sur Audiovintage.

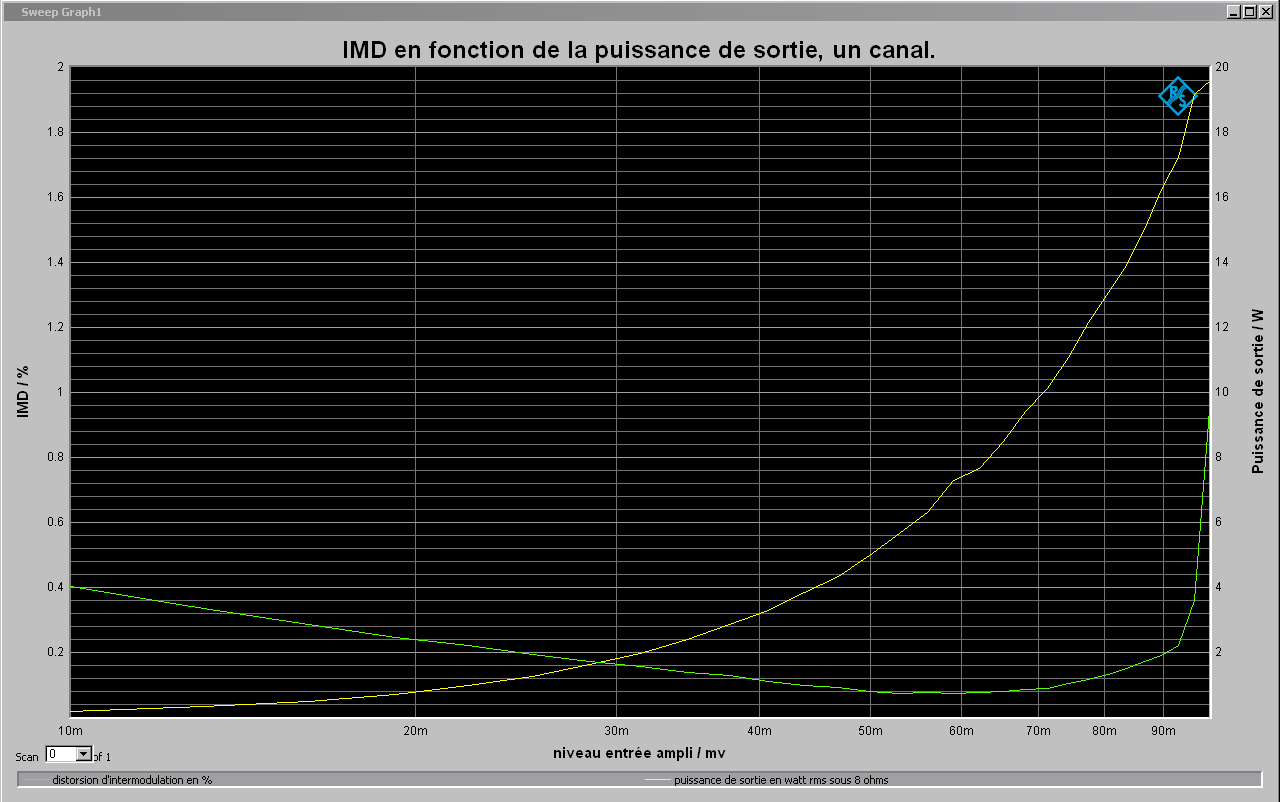

Il s’agit de la distorsion d’intermodulation (IMD) sur un canal, en fonction de la puissance de sortie.
En jaune, la courbe de puissance (en watts) en sortie sous 8 ohms (indiquée à droite). Cette puissance est dépendante du niveau d’entrée sur l’ampli (indiquée sous le graph, en mv), le potentiomètre de volume étant à fond (pas d’atténuation).
En vert, la courbe d’IMD exprimée en % (indiqué à gauche).

Luxman SQ-700X

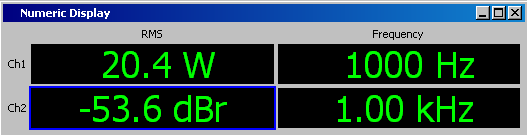

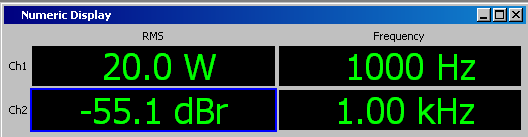

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux 1 , tone defeat.

Luxman SQ-700X
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux 1, tone defeat.

Luxman SQ-700X
Rapport signal bruit sous 8 ohms (15w à 1khz) entrée aux 1, tone defeat, pondération A.

Luxman SQ-700X

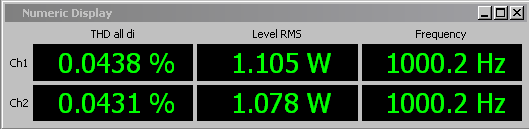

Distorsion relevée à 2x1w sous 8 ohms, entrée phono 1, tone defeat.

Luxman SQ-700X
Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée phono 1, tone defeat.

Luxman SQ-700X
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono 1, tone defeat.

Luxman SQ-700X

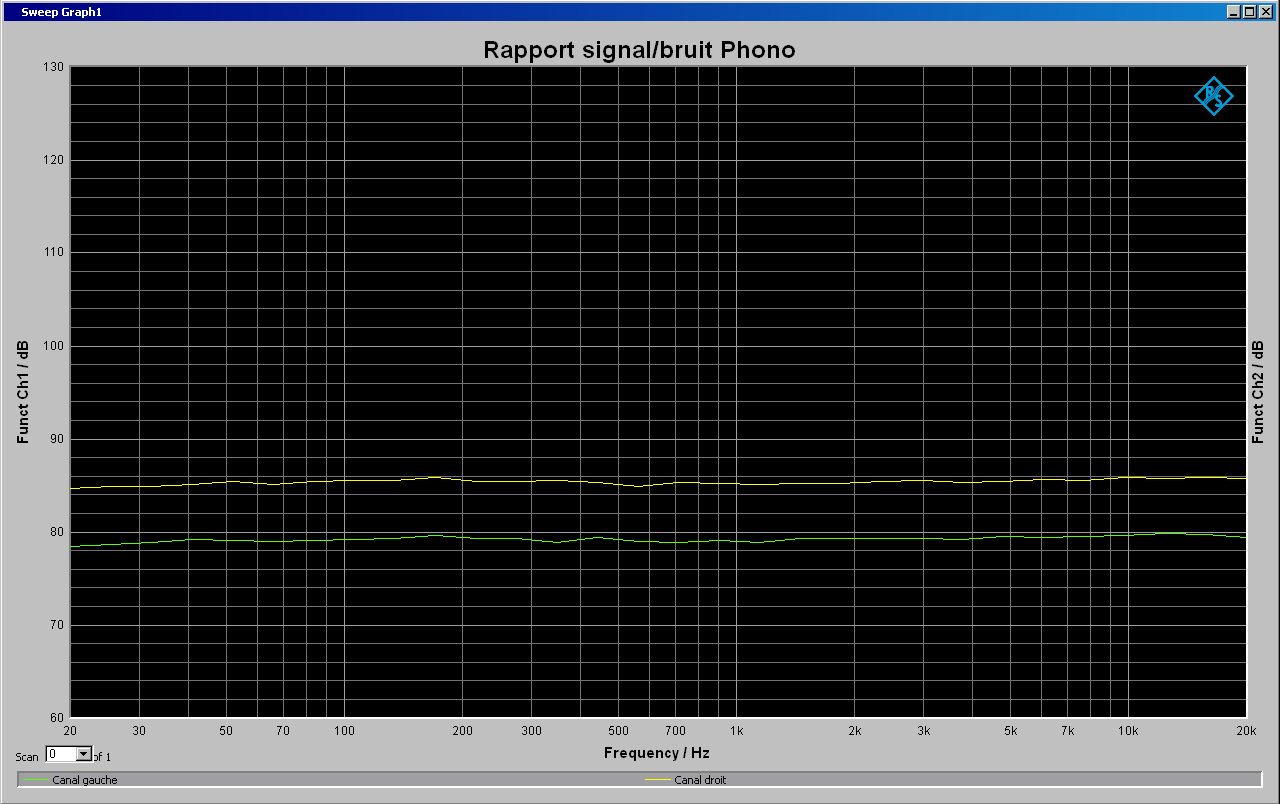

Rapport signal bruit sous 8 ohms (15w à 1khz) entrée phono 1, tone defeat, pondération A.

Luxman SQ-700X
Luxman SQ-700X
Luxman SQ-700X
Luxman SQ-700X
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

Luxman SQ-700X

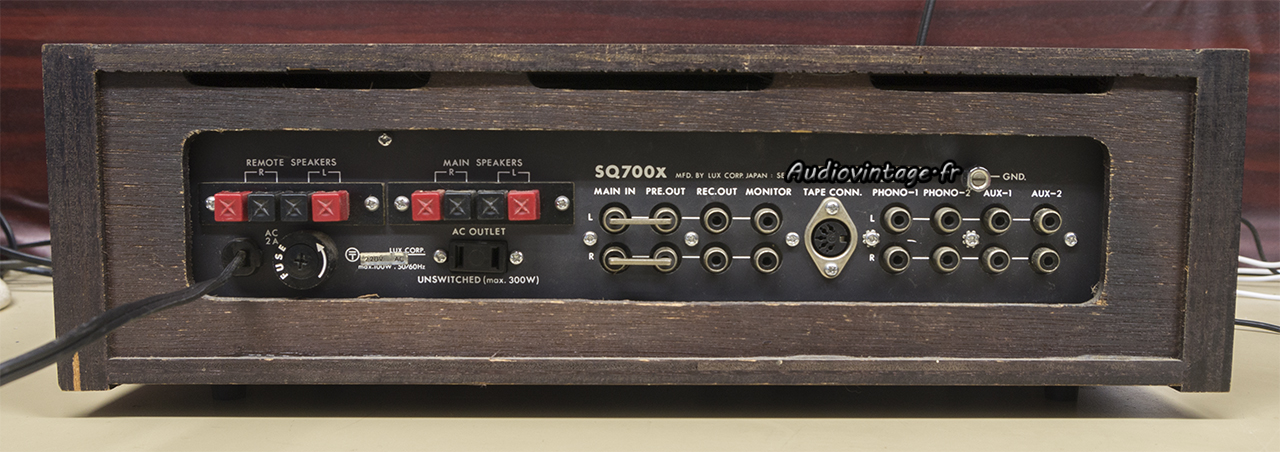

Connectique.
