Sansui AU-777A

Sansui AU-777A
Janvier 2020. Terminé les huîtres au chocolat !
Entre deux petits fours Audiovintage n’est pas resté léthargique, le fer à souder dans une main, le marteau dans l’autre 🙂 , vos appareils ont été bichonnés que ce soit le 24, le 25, le 31 ou le 1er janvier.
Ainsi je peux vous proposer aujourd’hui la lecture du compte rendu de la remise en état d’un beau Sansui AU-777A. C’est parti !

Sansui AU-777A
Sansui AU-777A
Sansui AU-777A
Sansui AU-777A

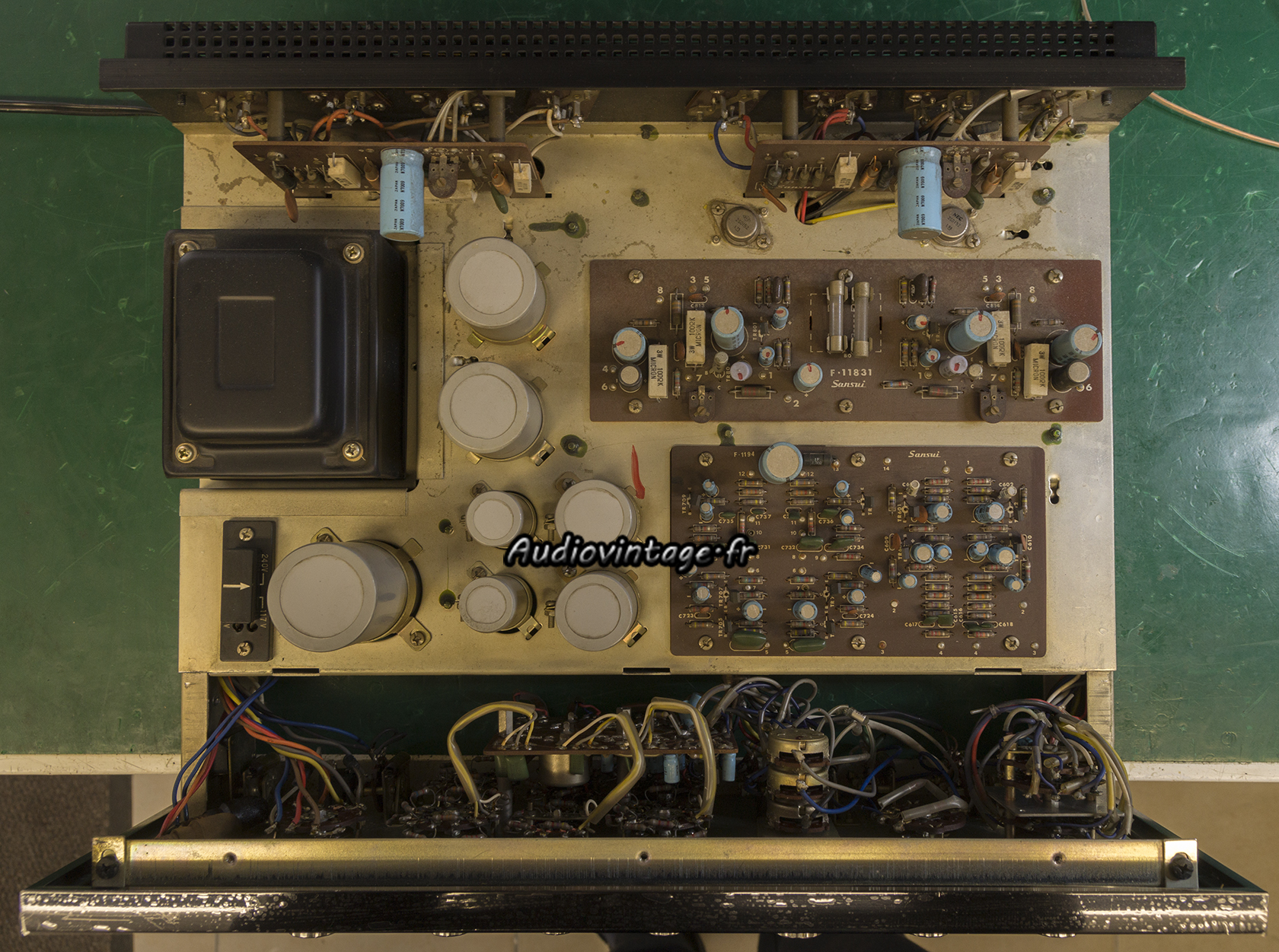

Arrivant tout droit de Belgique, cet AU-777A est mal en point. Plus de son sur un canal, mais pour un appareil de cet âge, dans son état d’origine ou presque, il n’y a rien de surprenant.
Les deux fusibles présents sur le circuit driver n’ont pas la bonne taille (ni la bonne valeur). Un transistor To-66 fixé sur le châssis a vraisemblablement été remplacé dans un lointain passé.
Son frère jumeau, d’origine, présent sur l’autre canal est HS.

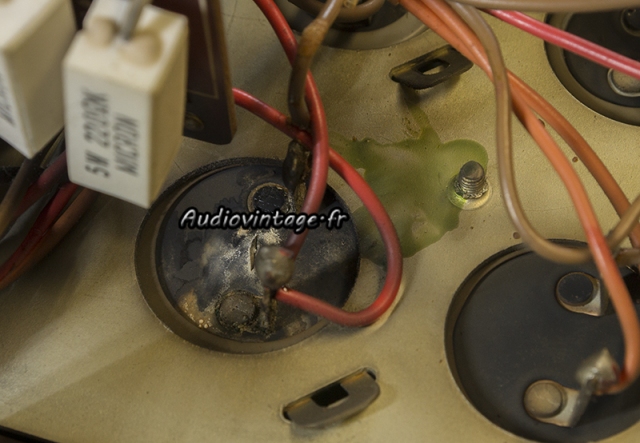

Un des condensateur chimique « canette » est ouvert et son électrolyte coule.
L’état général de ces condensateurs est déplorable, certains ont presque trois fois la capacité attendue et l’esr crève le plafond.
Le voyant « ON » est HS.
Quand je pense que certains laissent ces appareils « dans leur jus » considérant qu’ils n’y a pas besoin d’y toucher…

Sansui AU-777A

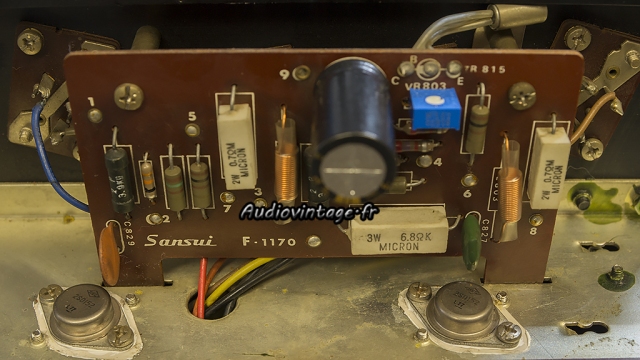

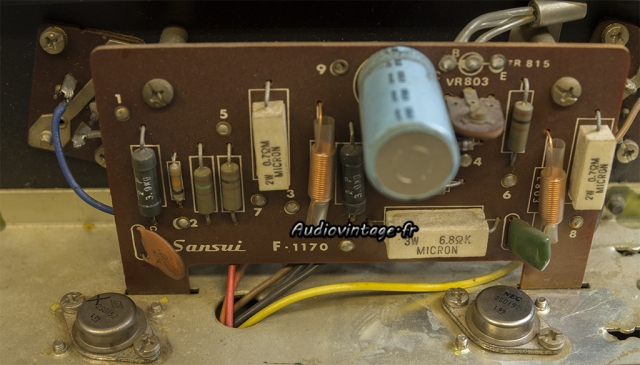

Voici le driver block de droit.
Vous êtes suicidaire ? Tentez de régler la résistance ajustable de courant de repos. Attention les dégâts !

Sansui AU-777A
Driver block révisé. Les deux To-66 fixés au châssis ont été remplacés par des modèles identiques NOS.
Le second canal reçoit des soins identiques.

Sansui AU-777A

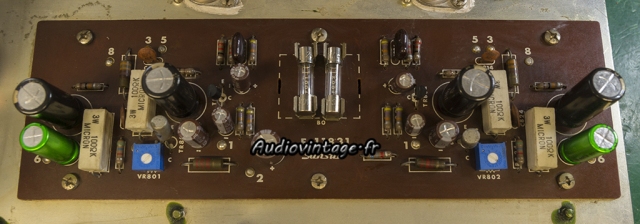

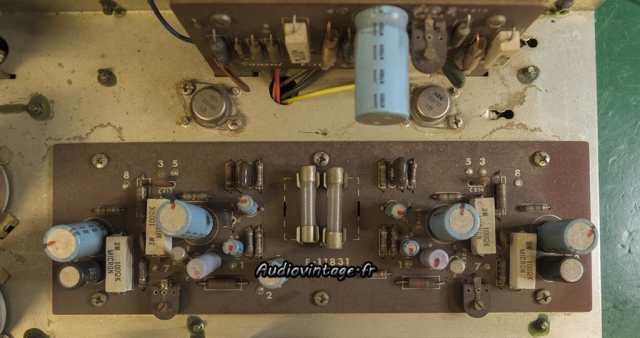

Le circuit « driver amp » commun aux deux canaux.

Sansui AU-777A
Condensateurs chimiques neufs. De nouvelles résistances ajustables prennent place tout comme quelques transistors. Des fusibles adaptés sont mis en place.

Sansui AU-777A

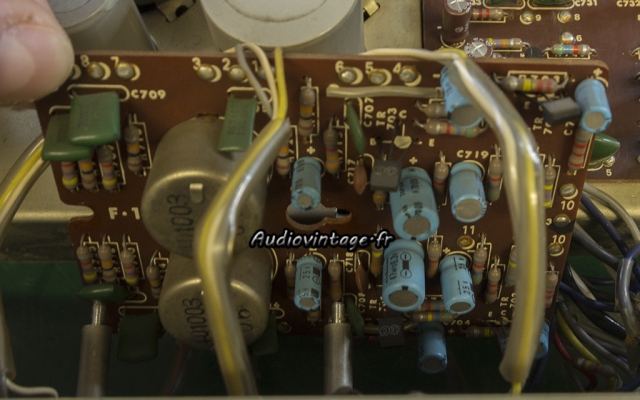

Le « head preamp » circuit.

Sansui AU-777A
Tous les chimiques et les transistors sont remplacés.

Sansui AU-777A
Le circuit de tonalité, placé à la verticale derrière les commandes de façade.

Sansui AU-777A1
Même punition, transistors et condensateurs chimiques neufs.

Sansui AU-777A

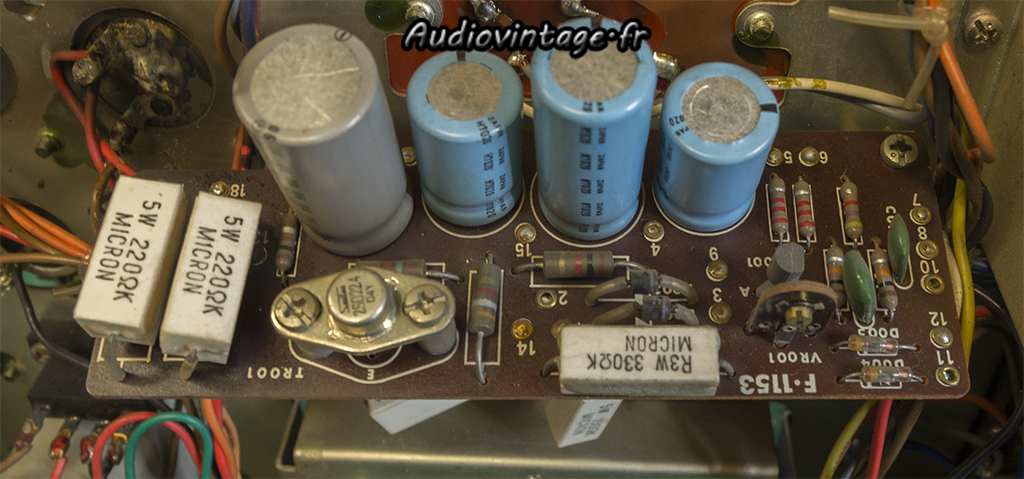

Le circuit « power & protector ».

Sansui AU-777A
Exemple d’un condensateur bien malade…

Sansui AU-777A
Condensateurs chimiques neufs en place.

Sansui AU-777A

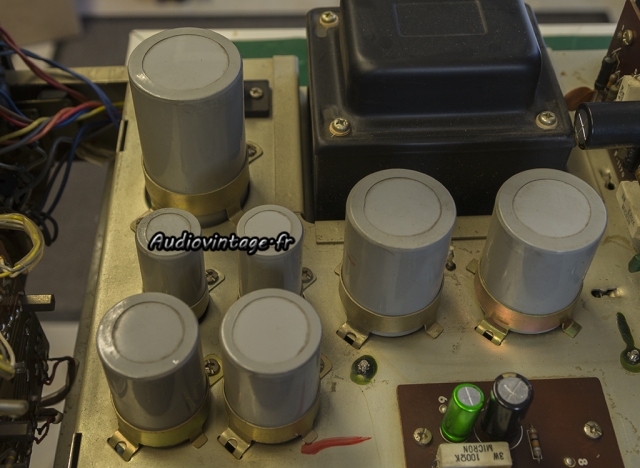

Les condensateurs “canettes” originaux, du haut de leurs 50 ans.

Sansui AU-777A
Cette capa est ouverte, visible juste au-dessus du magnifique logo Audiovintage 🙂 .

Sansui AU-777A
Condensateurs neufs en place.

Sansui AU-777A

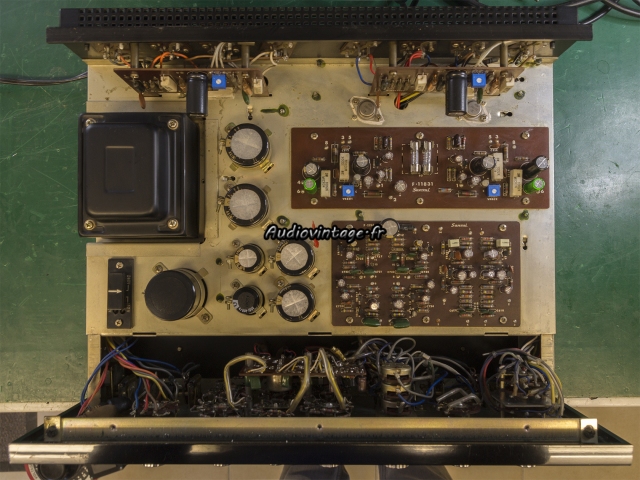

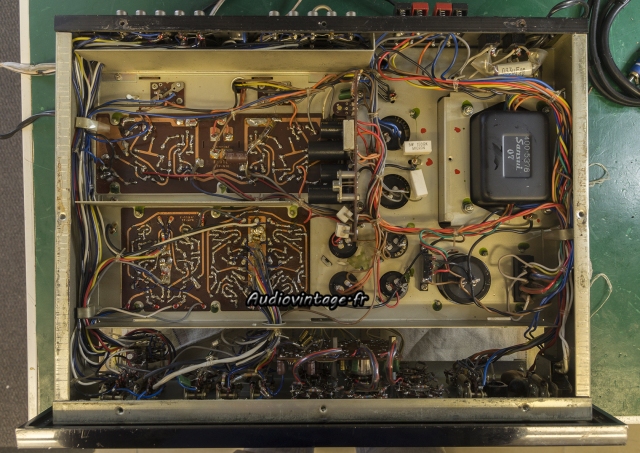

A l’arrière, tous les transistors ont été retirés et mesurés, puis remontés avec de la graisse fraîche.

Sansui AU-777A
Sansui AU-777A
Loupiote “on” remplacée, commandes décrassées, réglages des bias et points milieu effectués.

Sansui AU-777A

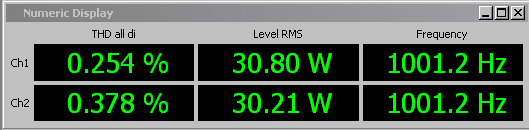

Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

Sansui AU-777A
Distorsion d’Intermodulation relevée à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-777A
Distorsion d’Intermodulation relevée à 2x10w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-777A
Distorsion d’Intermodulation relevée à 2x20w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-777A
Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux, tone defeat.

Sansui AU-777A

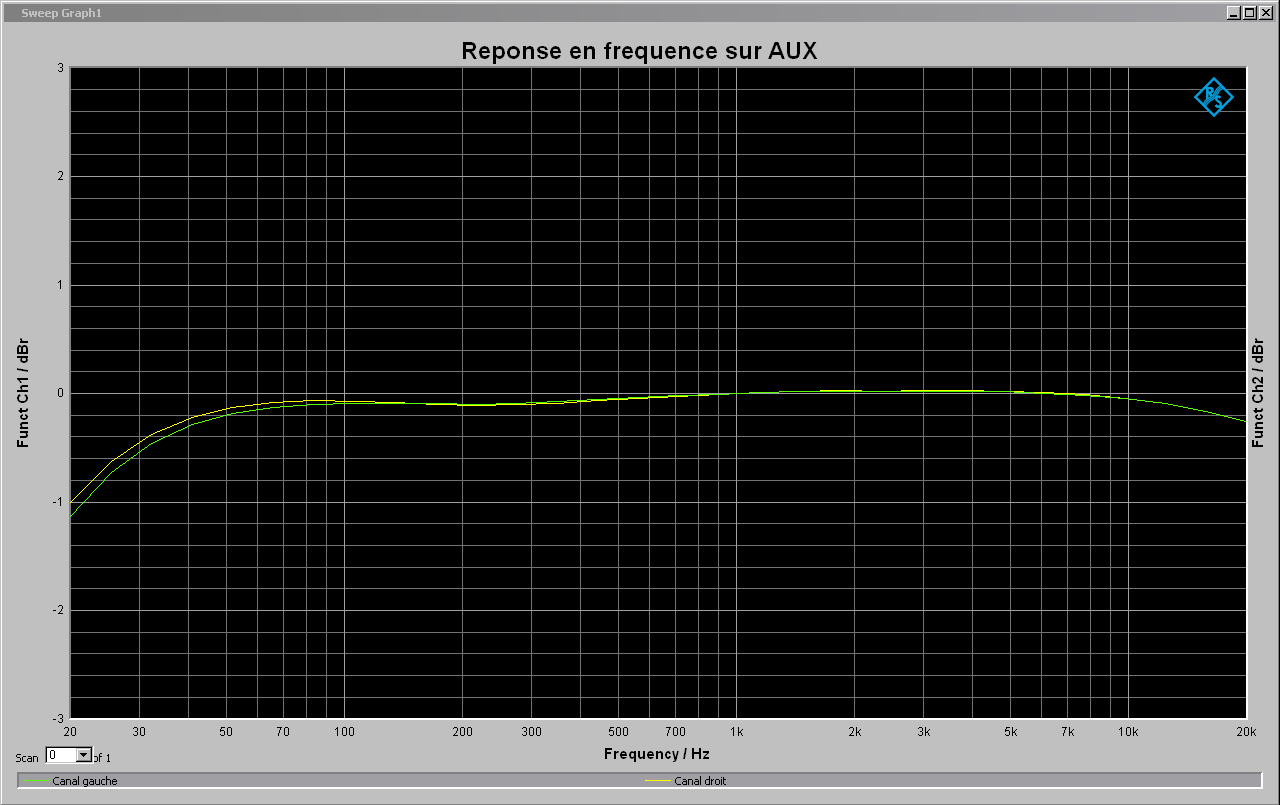

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Sansui AU-777A
Rapport signal bruit sous 8 ohms (25w à 1khz) entrée aux, tone defeat, pondération A.

Sansui AU-777A

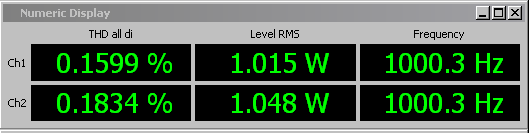

Distorsion relevée à 2x1w sous 8 ohms, entrée phono 2, tone defeat.

Sansui AU-777A
Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée phono 2, tone defeat.

Sansui AU-777A
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono 2, tone defeat.

Sansui AU-777A
Rapport signal bruit sous 8 ohms (25w à 1khz) entrée phono, tone defeat, pondération A.

Sansui AU-777A
Sansui AU-777A
Sansui AU-777A
Sansui AU-777A

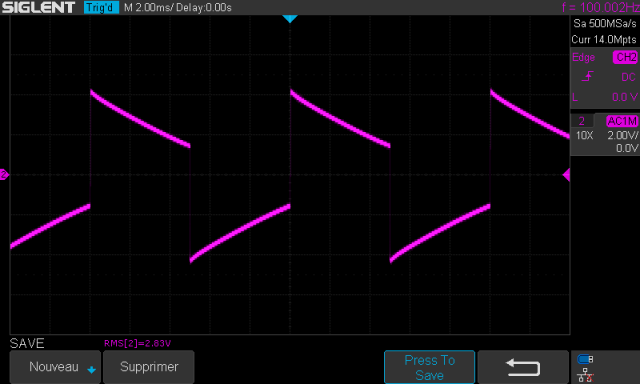

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

Sansui AU-777A
Connectique.
