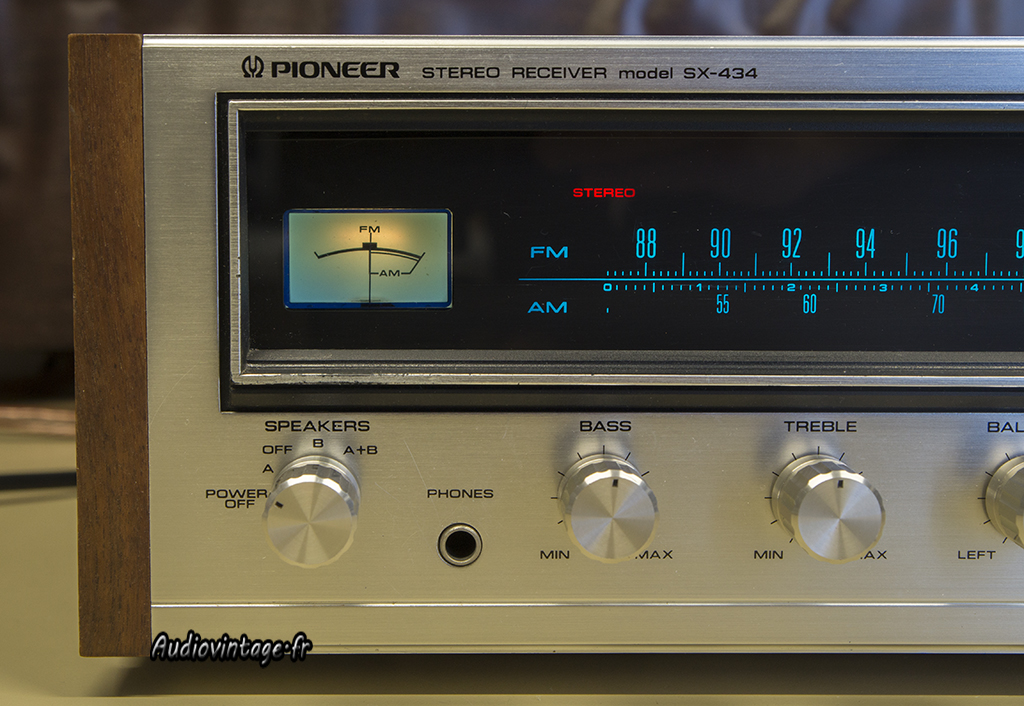

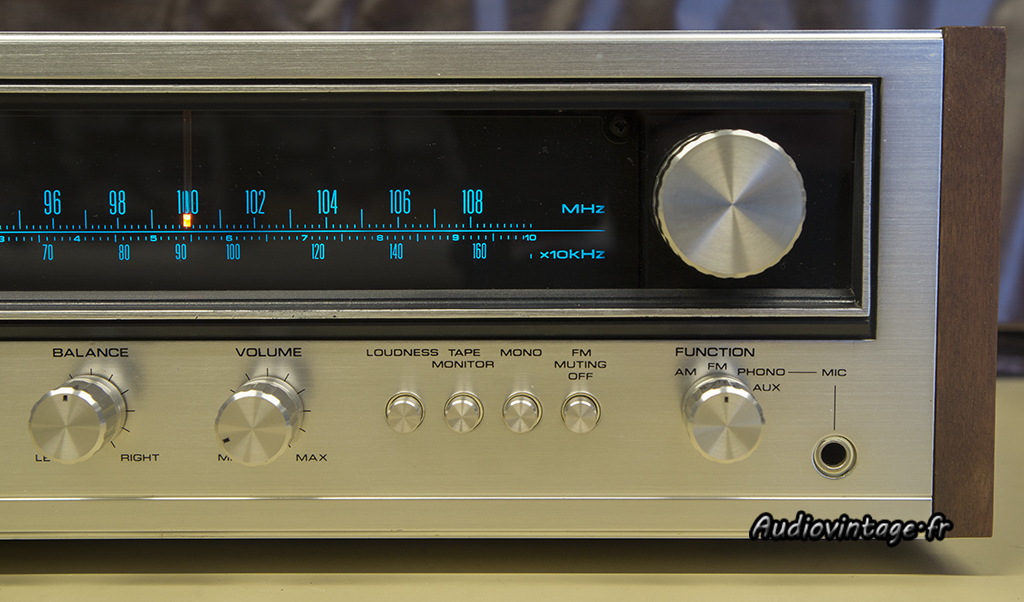

Un petit receiver mignon mais qui claque ses fusibles. Ne le laissons pas dans cet état.

Pioneer SX-434
Pioneer SX-434

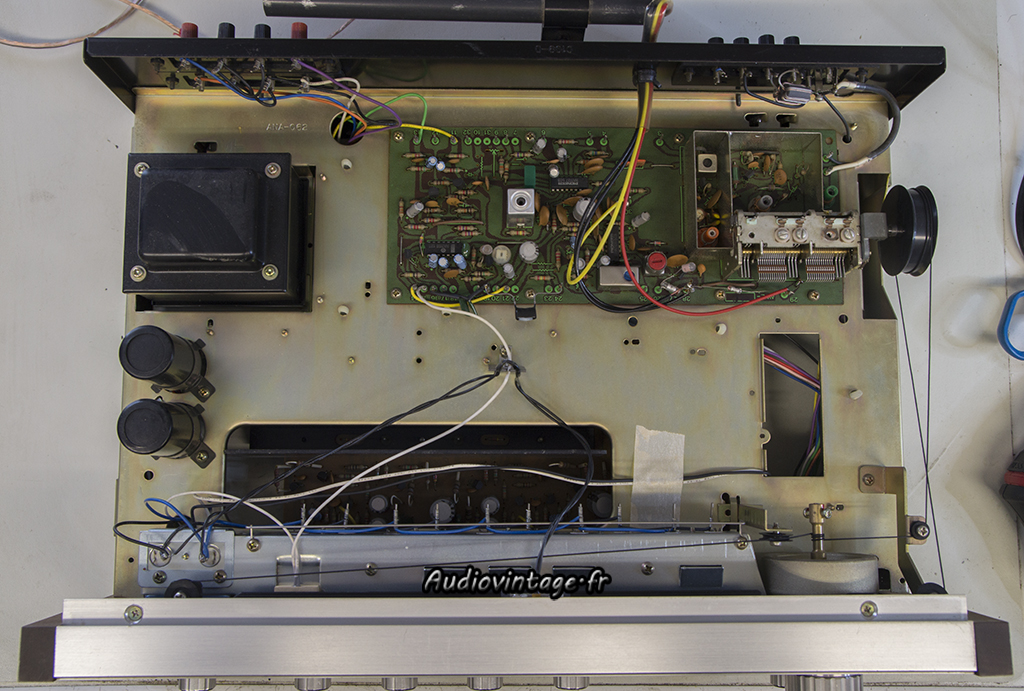

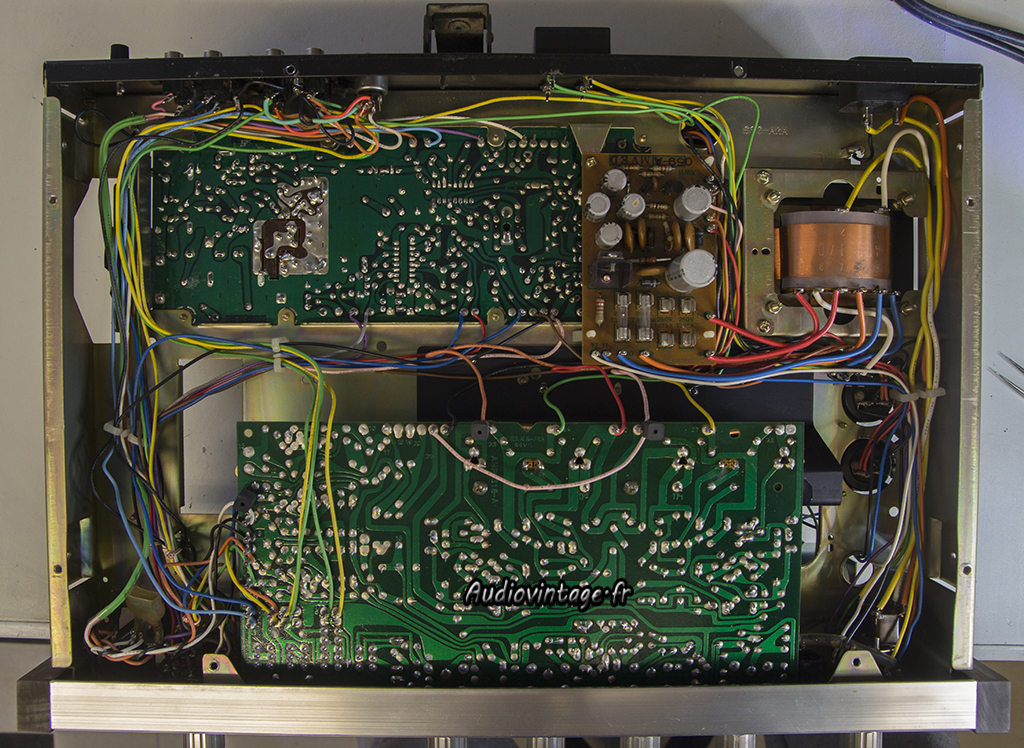

Quelques mesures confirment la panne que je suspectais : un transistor de puissance est HS. Le propriétaire est aussi partant pour une révision en plus de la réparation.

Pioneer SX-434

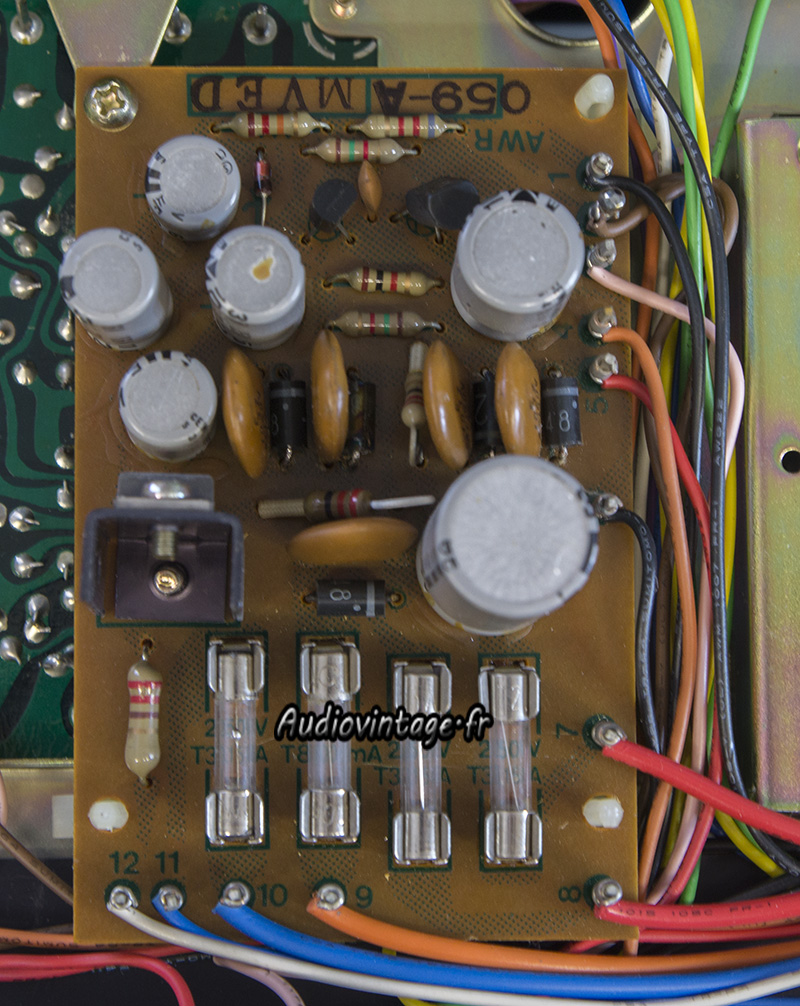

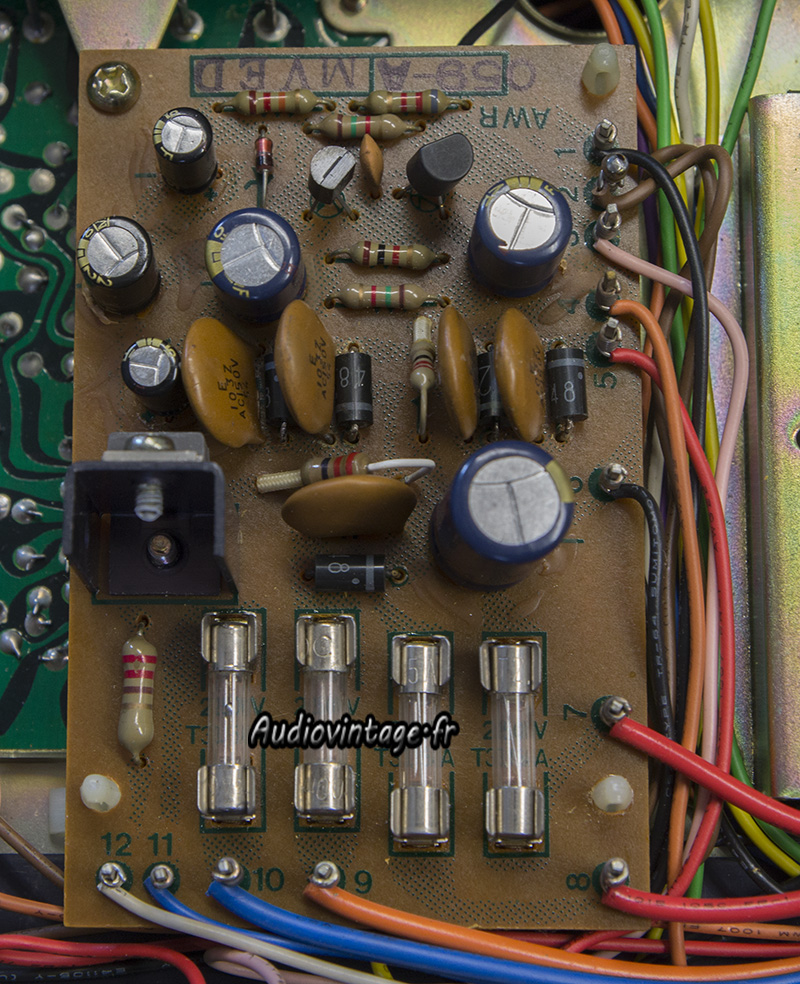

La section alimentation.

Pioneer SX-434
Nouveaux condensateurs en place.

Pioneer SX-434

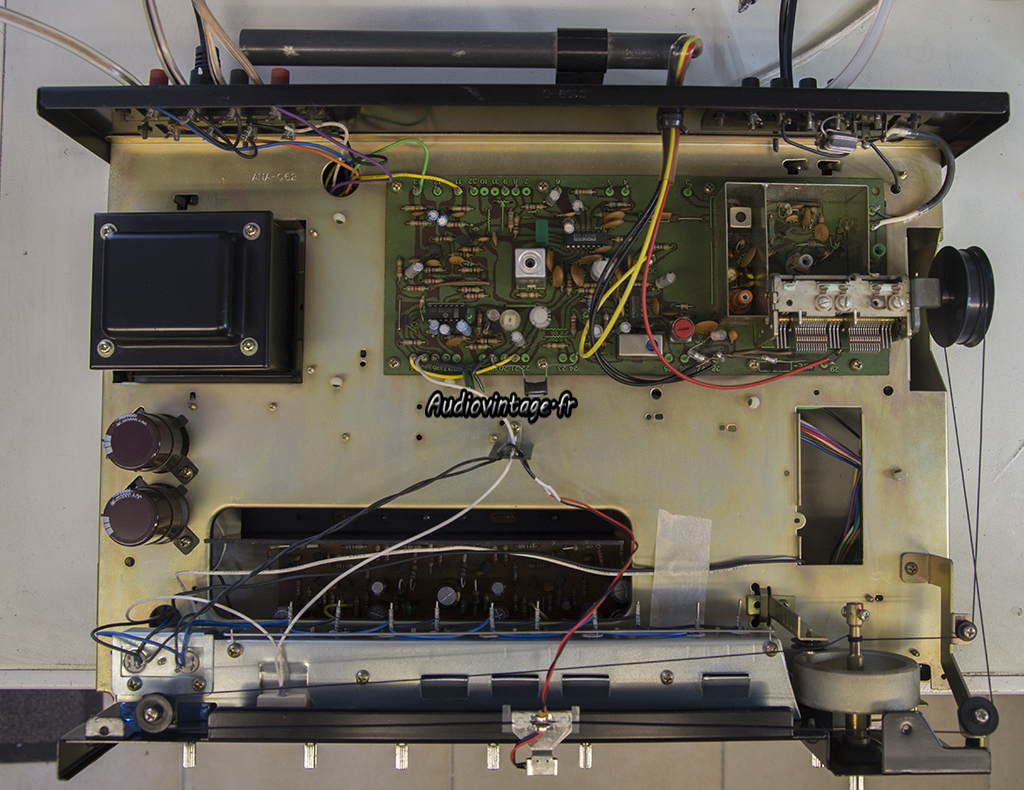

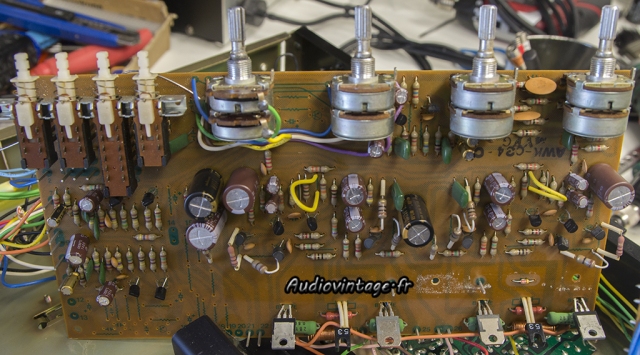

Démontage du circuit principal.

Pioneer SX-434

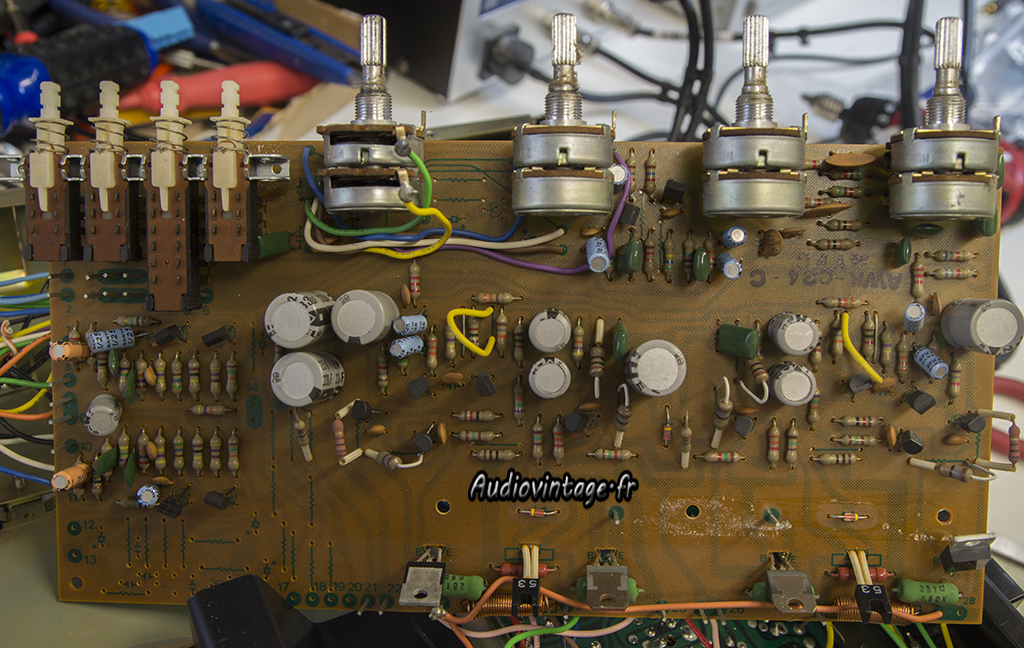

Les transistors de puissances sont tous remplacés (suite à une mesure « étrange » sur un transistor du canal encore fonctionnel). Des condensateurs chimiques neufs prennent place, ainsi que les transistors des paires différentielles et les transistors sur les sections tonalité, filtre et phono.

Pioneer SX-434

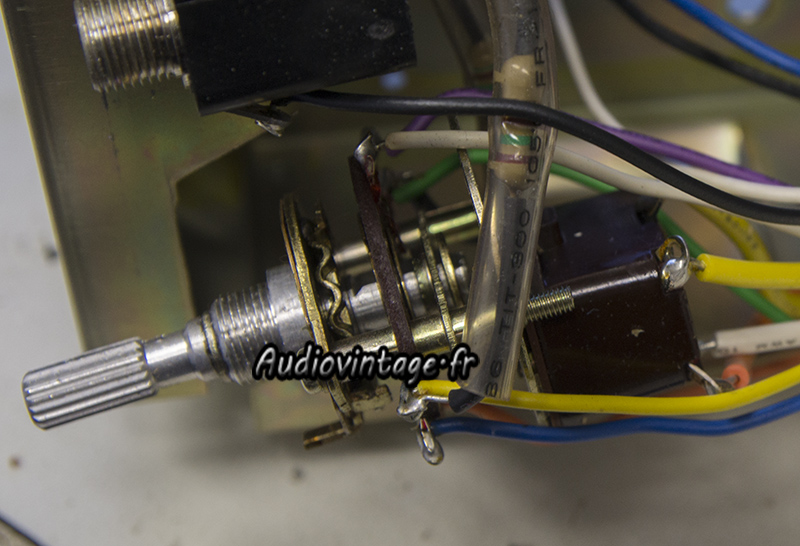

L’appareil présente également un souci au niveau de son interrupteur on/off, il charbonne.

Pioneer SX-434

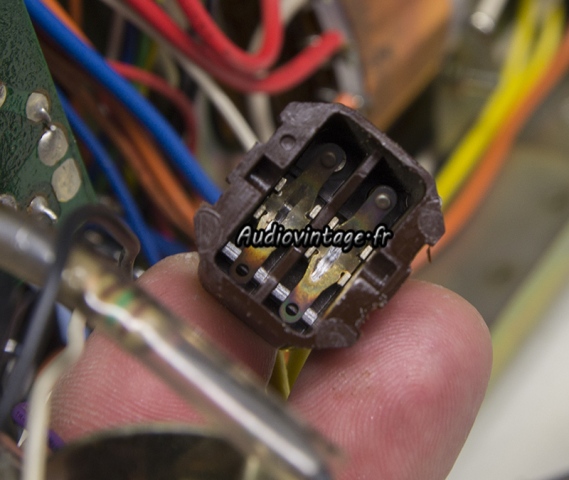

Démontage, il n’est pas en si mauvais état.

Pioneer SX-434
En cours de nettoyage.

Pioneer SX-434
Terminé.

Pioneer SX-434

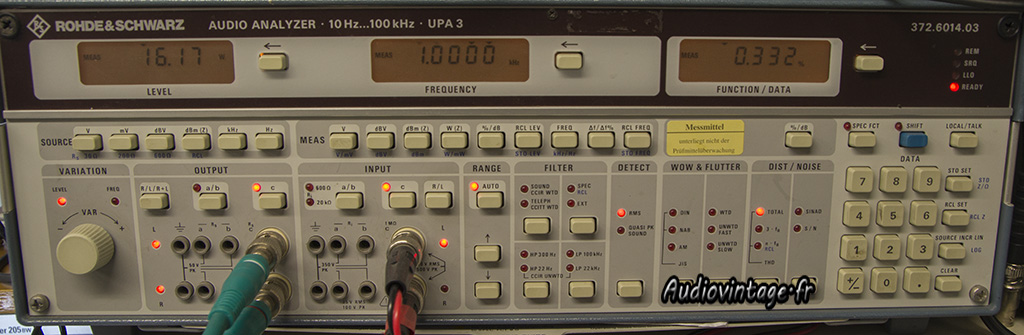

Passage au banc.

Pioneer SX-434
Pioneer SX-434
Pioneer SX-434

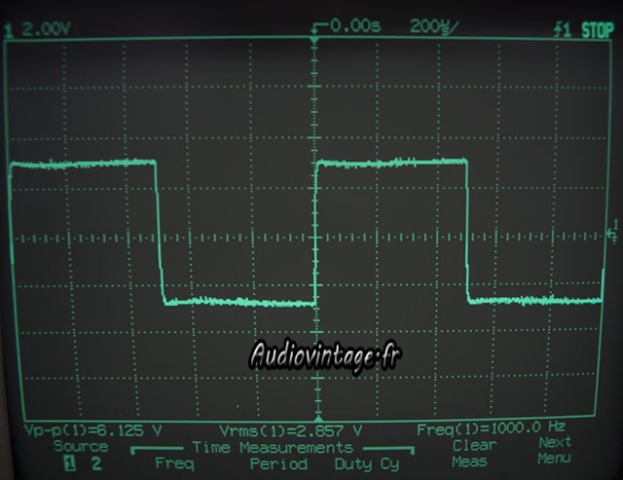

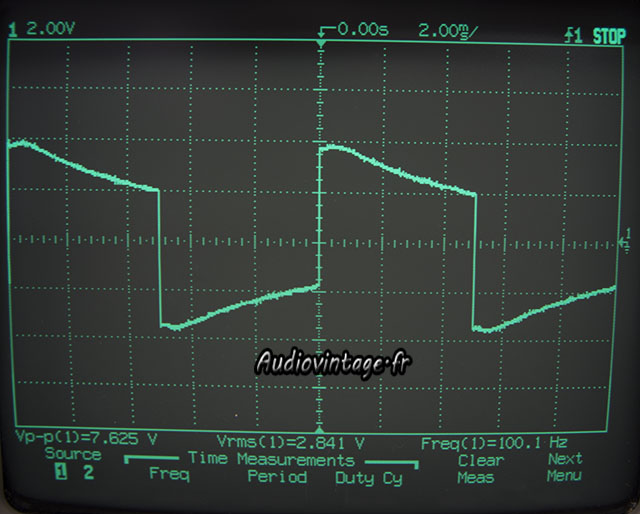

Signal carré à 100hz, 1khz et 10khz.

Pioneer SX-434

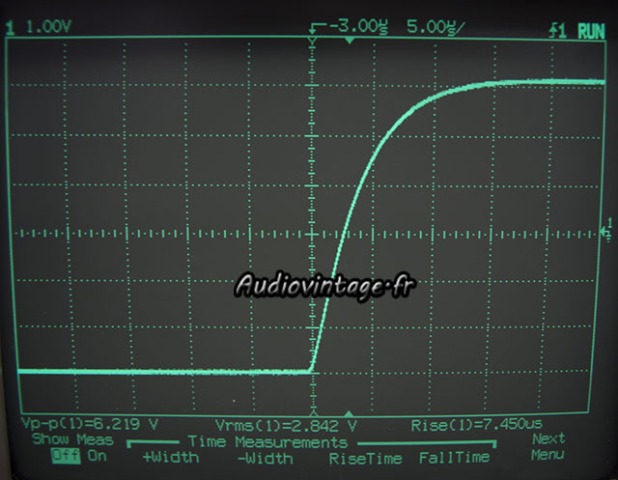

Temps de montée à 10khz.

Pioneer SX-434
Pioneer SX-434
Détails.

Pioneer SX-434

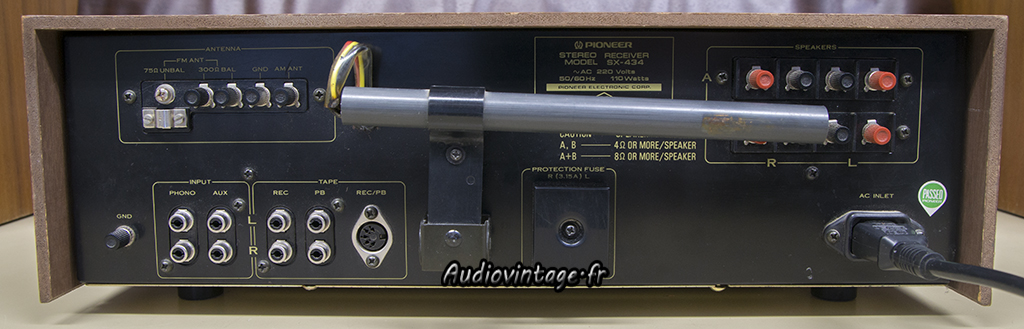

Connectique.
