Nom : Pioneer.
Prénom : SX-850.
Surnom : la frite.
Énorme intervention sur ce receiver…

Pioneer SX-850
Pioneer SX-850

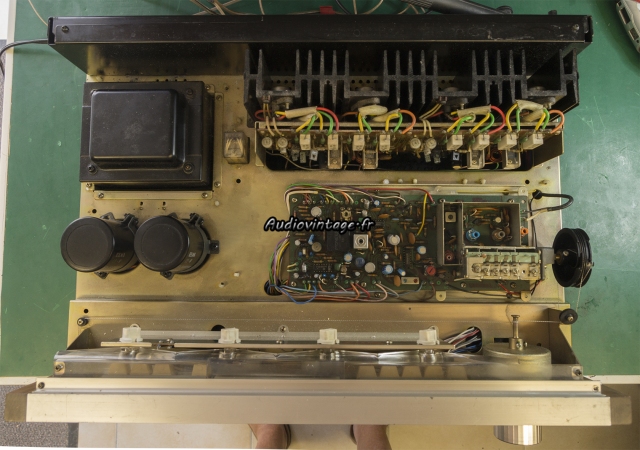

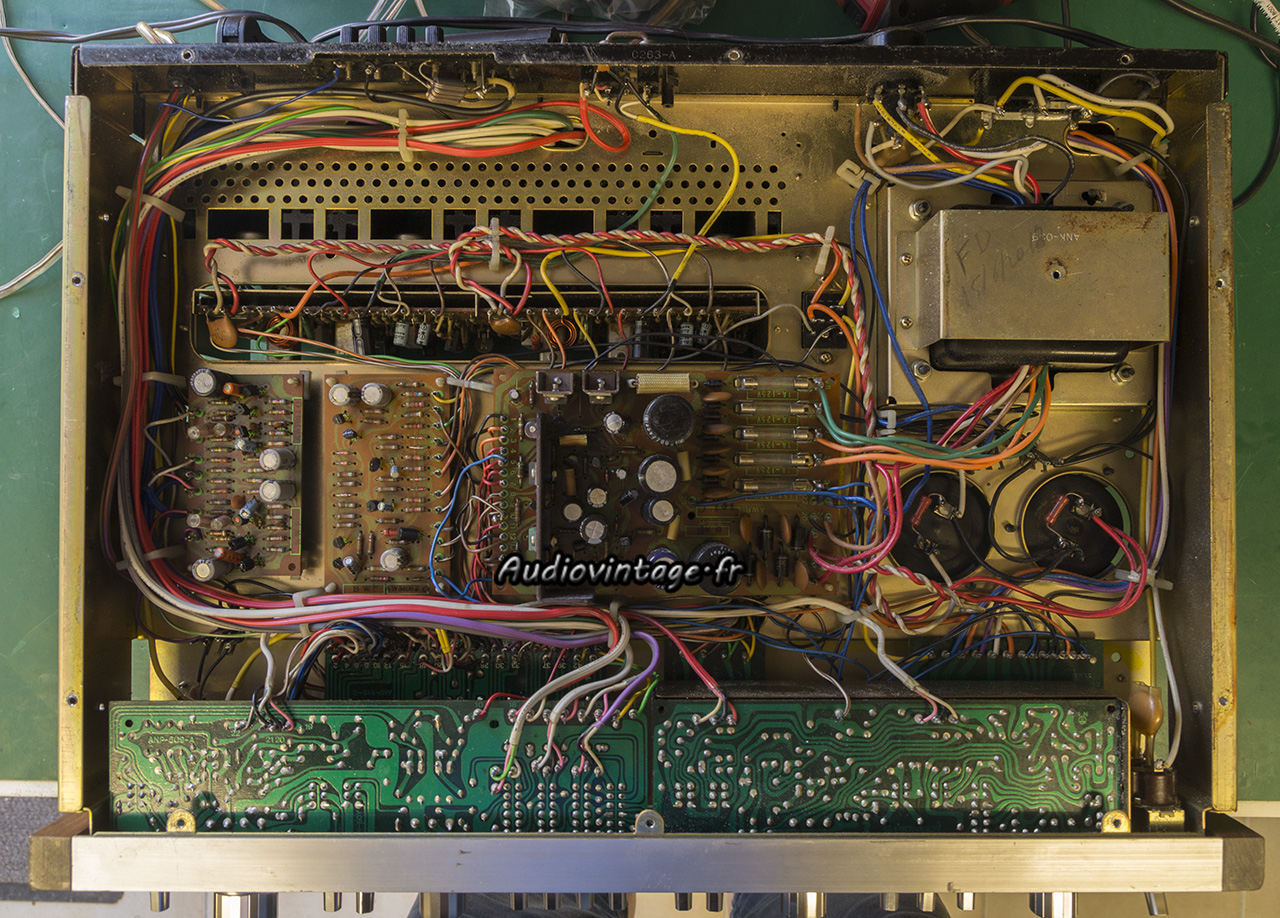

A première vue, il n’est pas en mauvais état. A première vue seulement…
Premier souci, l’appareil a été acheté à un restaurateur, qui devait l’utiliser dans sa cuisine. Je n’ai jamais vu un appareil aussi gras. Façade collée à la graisse contre le châssis, tous les composants et circuits sont recouvert d’une grosse pellicule de gras. Vous avez là l’explication de son surnom, la frite 🙂

Pioneer SX-850

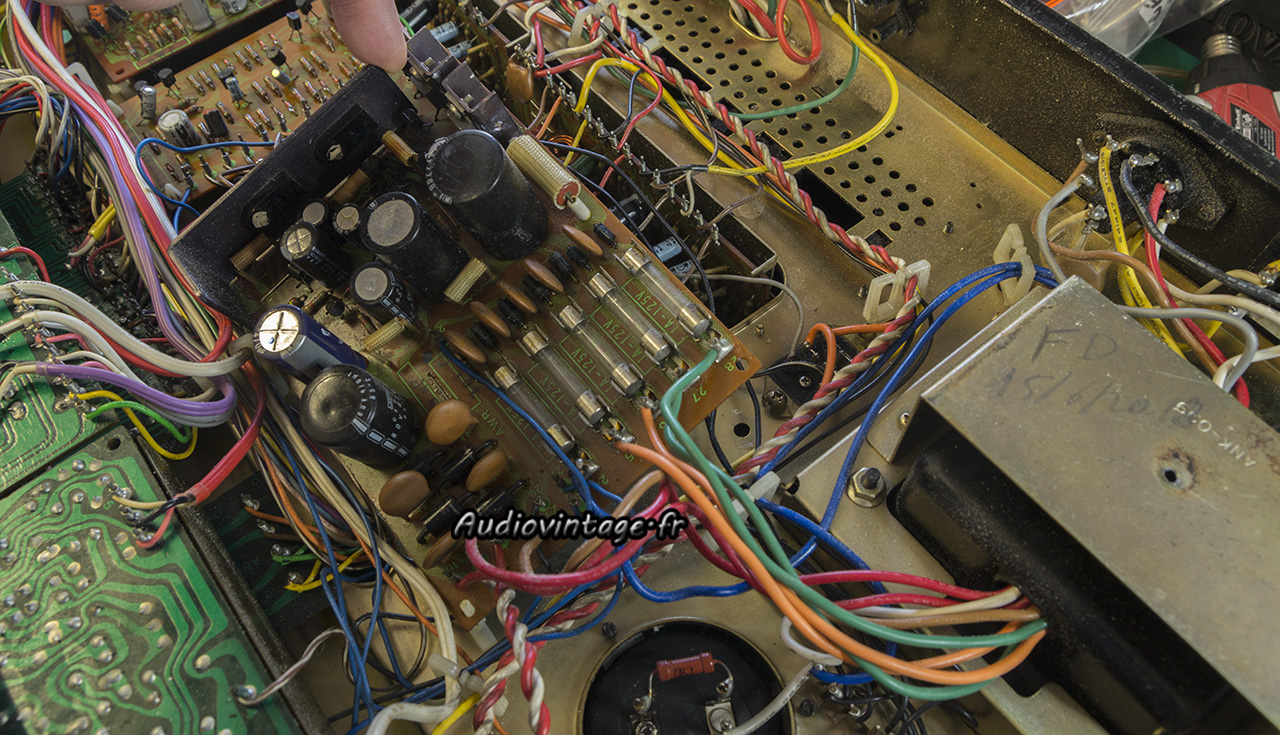

Le circuit de protection en gros plan. Tout est gras, partout !

Pioneer SX-850

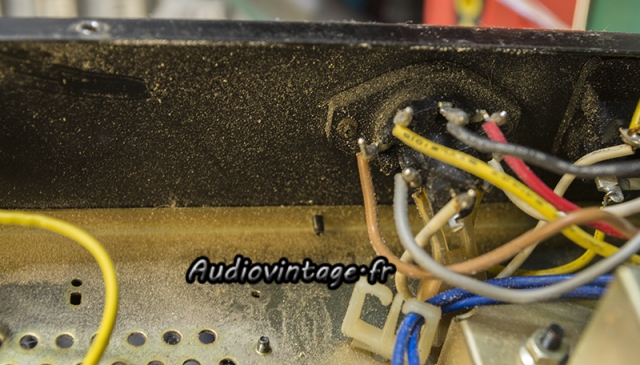

A l’arrière de l’appareil, graisse + saleté. Bon appétit !

A part ça ?
L’appareil est en panne d’alimentation, en panne de phono et en panne de tuner FM.
Ces trois pannes n’étant pas liées.

Pioneer SX-850

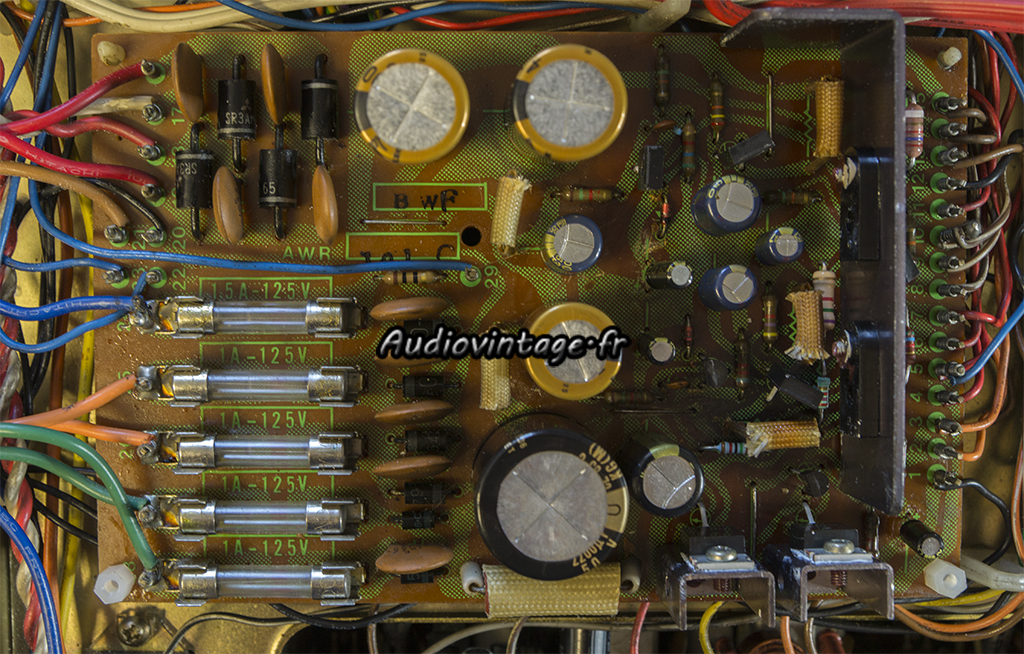

Parlons-en de l’alimentation.
Quelqu’un est déjà passé par là. Deux des quatre fixations du circuit ont été brisées, le circuit ne tient plus en place et vient donc en contact avec le fond de l’appareil.

Pioneer SX-850
Là-dessus, on trouve des condensateurs chimiques médiocres (ou de récupération) qui, pour la plupart, ne respectent pas les valeurs originales de capacités.

Pioneer SX-850
Pas de secret, une intervention médiocre du début à la fin.

Pioneer SX-850
Était-ce bien utile de signer ce genre « d’intervention » ?

Pioneer SX-850

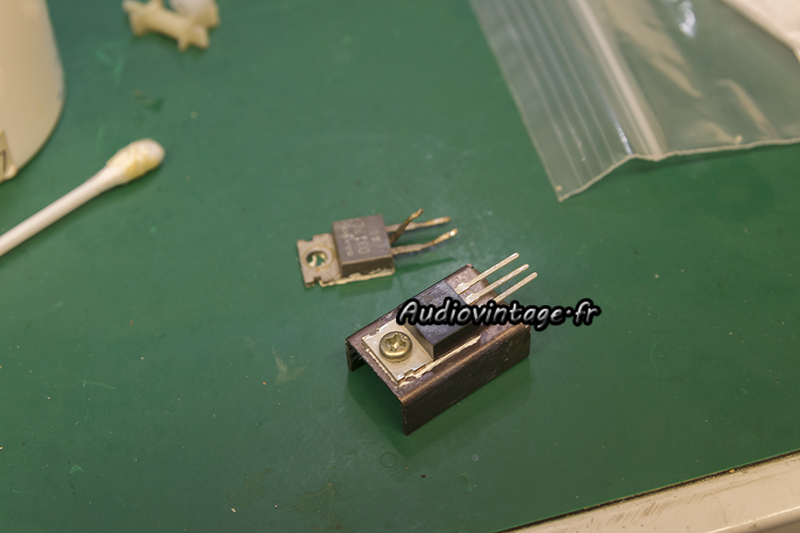

La quasi-totalité des transistors présents sur le circuit d’alimentation sont remplacés.

Pioneer SX-850
Tous les condensateurs chimiques et de nombreuses résistances ont été également remplacés en plus des transistors cités plus haut.
Les fixations brisées sont remplacées.

Pioneer SX-850
Le circuit Flat-amp.

Pioneer SX-850
Gros nettoyage, condensateurs chimiques et certains transistors remplacés.

Pioneer SX-850

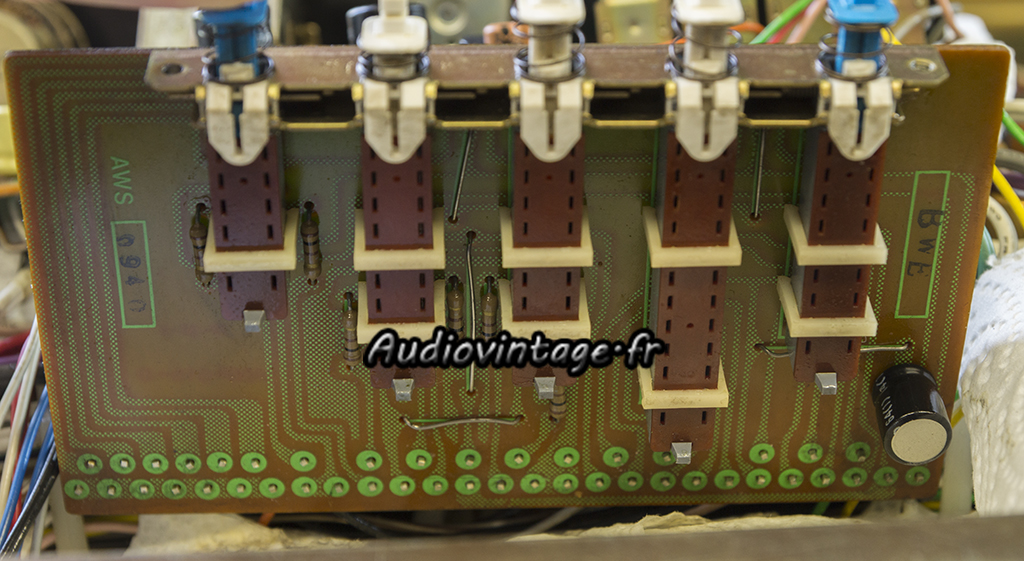

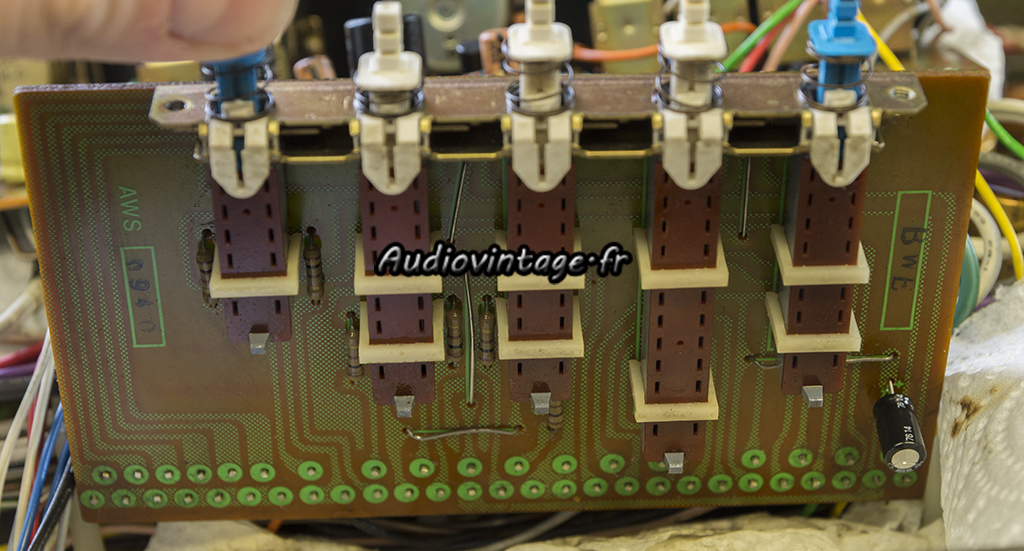

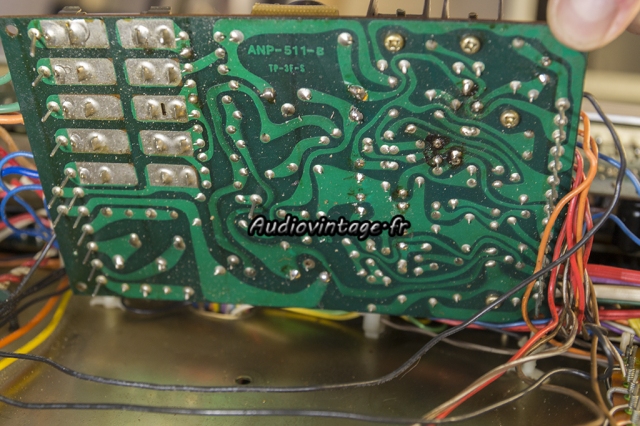

Le « switch assembly », déjà nettoyé.

Pioneer SX-850
Et son chimique neuf.

Pioneer SX-850

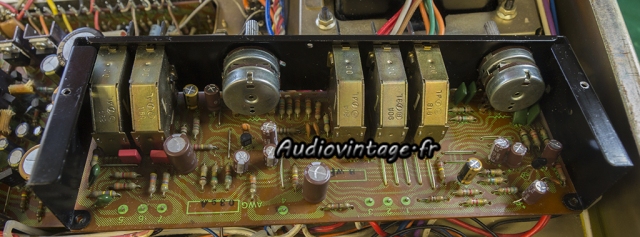

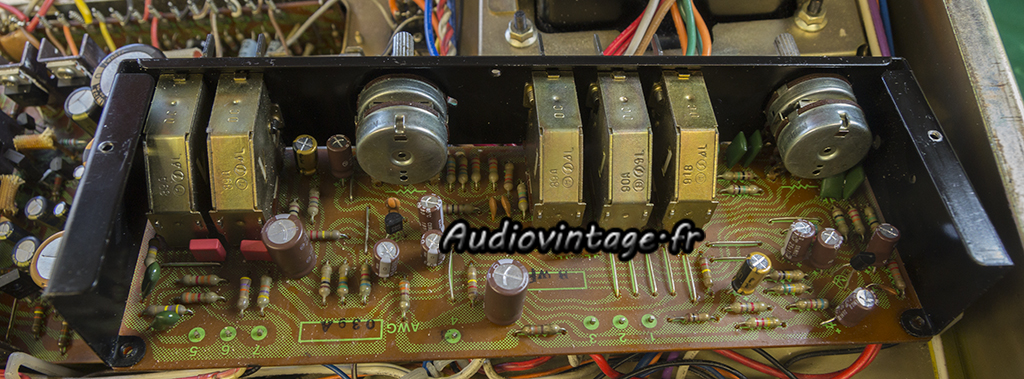

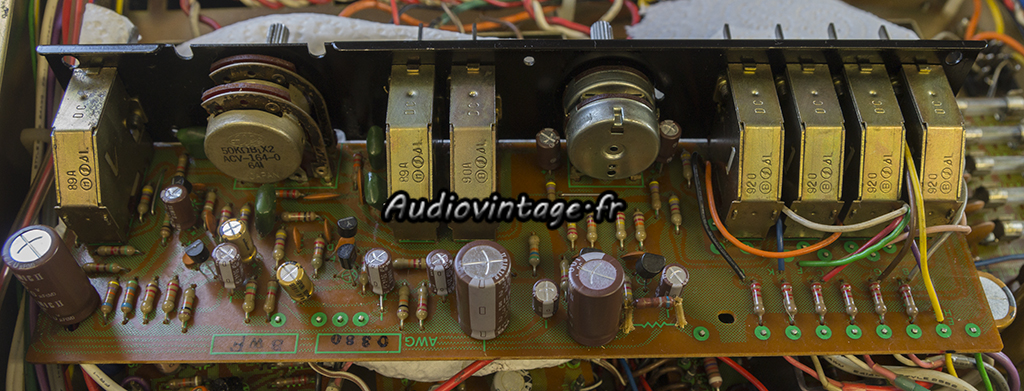

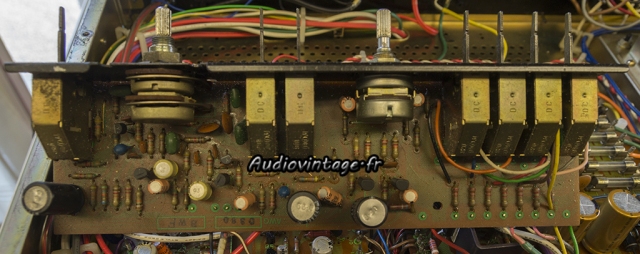

Le circuit de tonalité.

Pioneer SX-850
Ici, toutes les commandes ont été démontées entièrement et nettoyées.

Pioneer SX-850

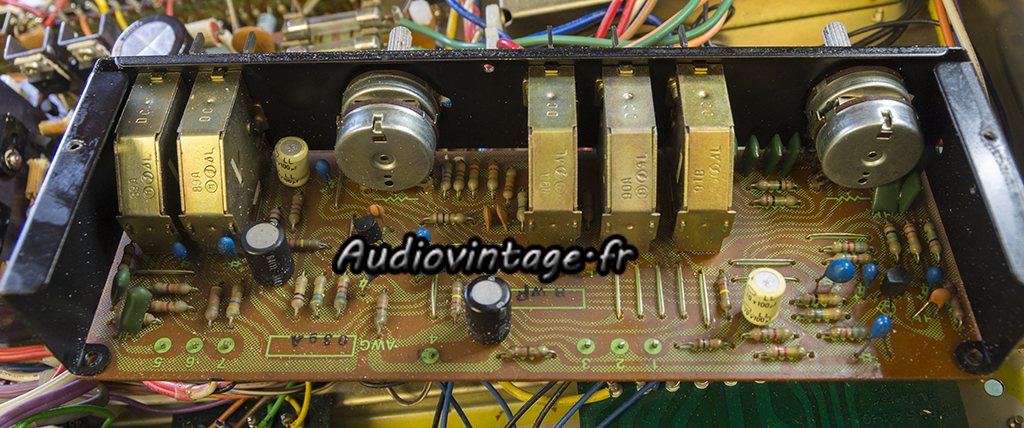

Condensateurs chimiques neufs tout comme certains transistors.

Pioneer SX-850

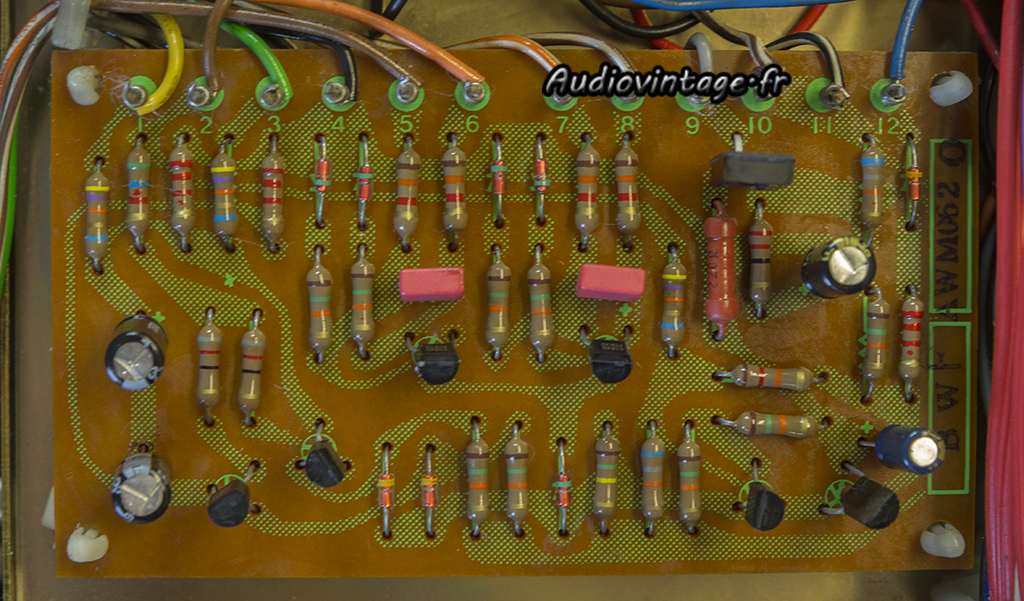

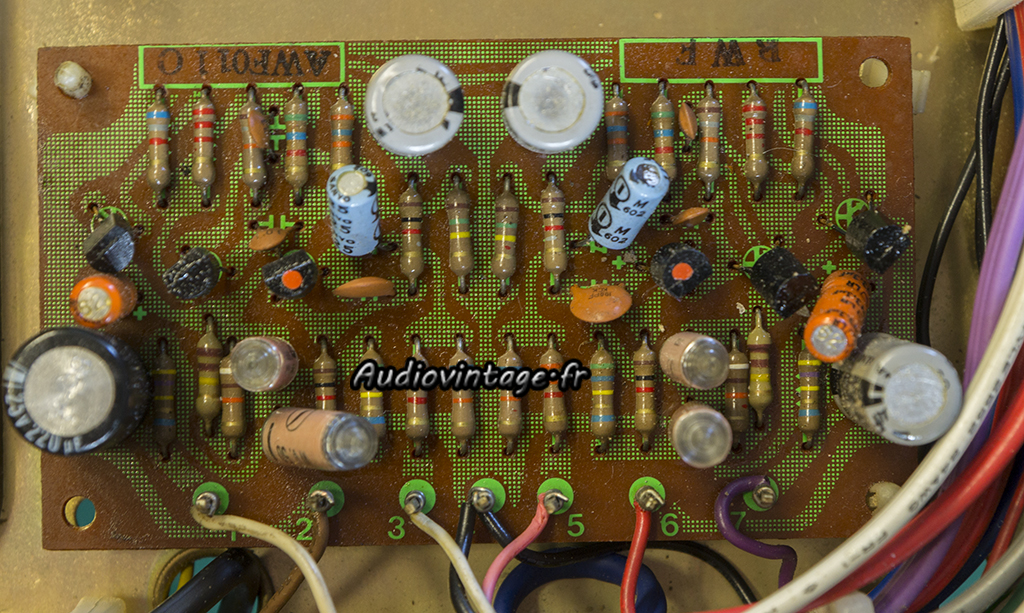

Le circuit de protection, souvent problématique sur ces séries.

Pioneer SX-850
De nombreux composants sont remplacés, une diode de protection pour le relais (qui va être remplacé également) a été ajoutée sous ce circuit.

Pioneer SX-850

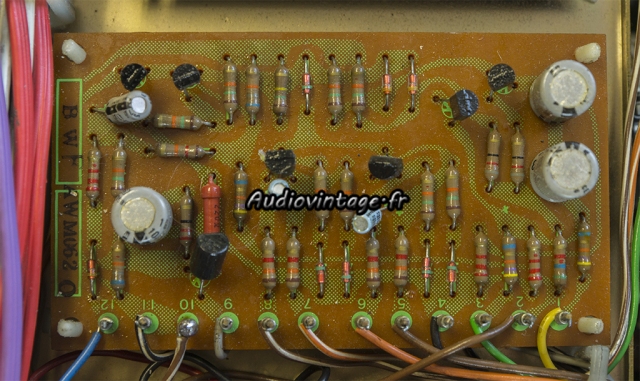

Le circuit phono, en panne (transistor et condensateur chimique HS).

Pioneer SX-850
Réparé et révisé.

Pioneer SX-850

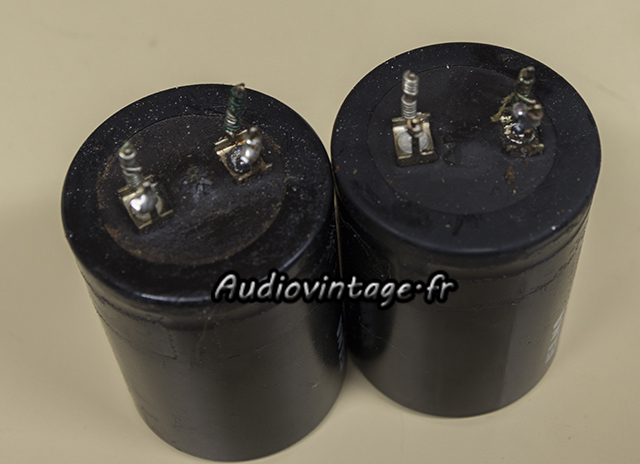

Les condensateurs chimiques de filtrage sont complètement cuits, et commencent à fuir.

Pioneer SX-850

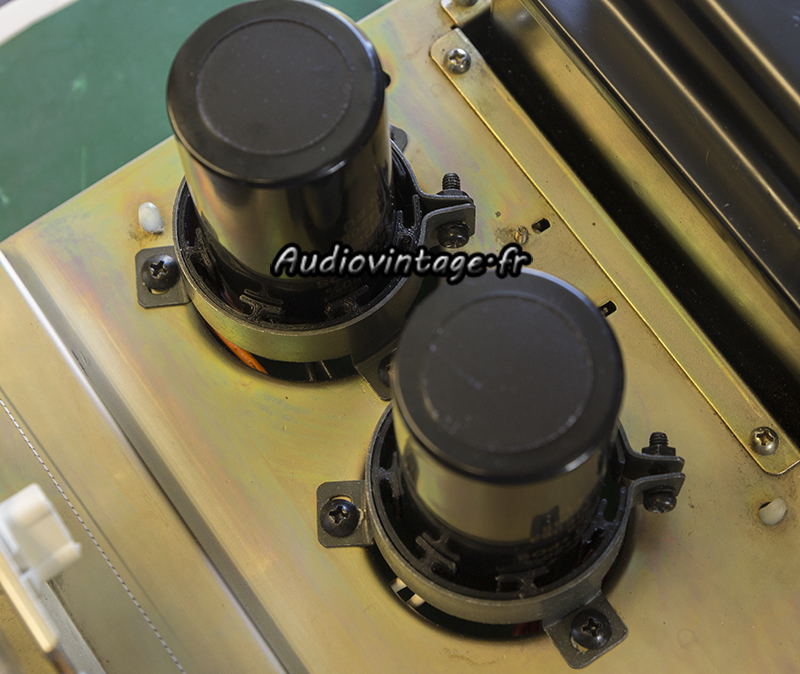

Les nouveaux prennent place dans des adaptateurs imprimés en 3d.

Pioneer SX-850

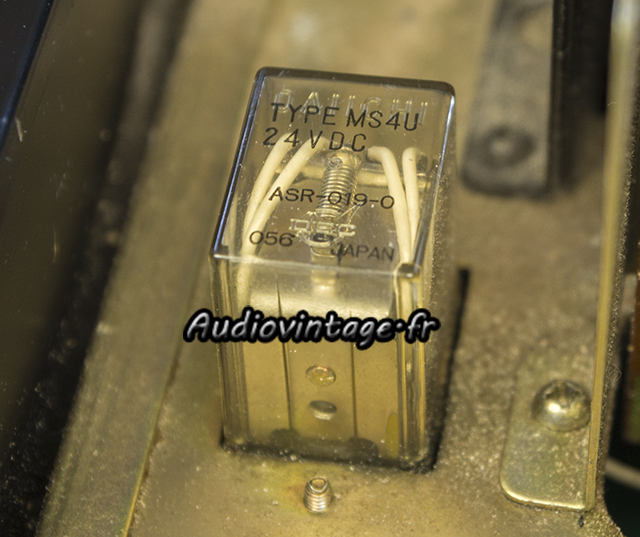

Le relais de protection original est dans un format de boitier introuvable aujourd’hui.

Pioneer SX-850

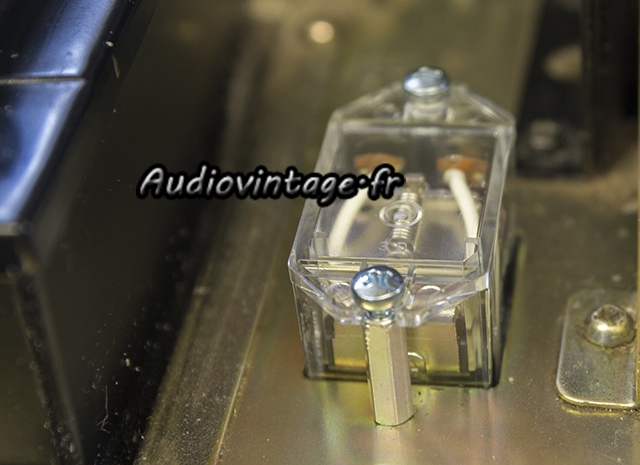

Ce n’est pas un souci si on se donne la peine de travailler le sujet .

Pioneer SX-850

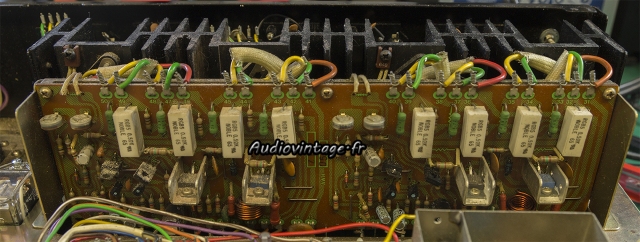

Le circuit d’amplification.

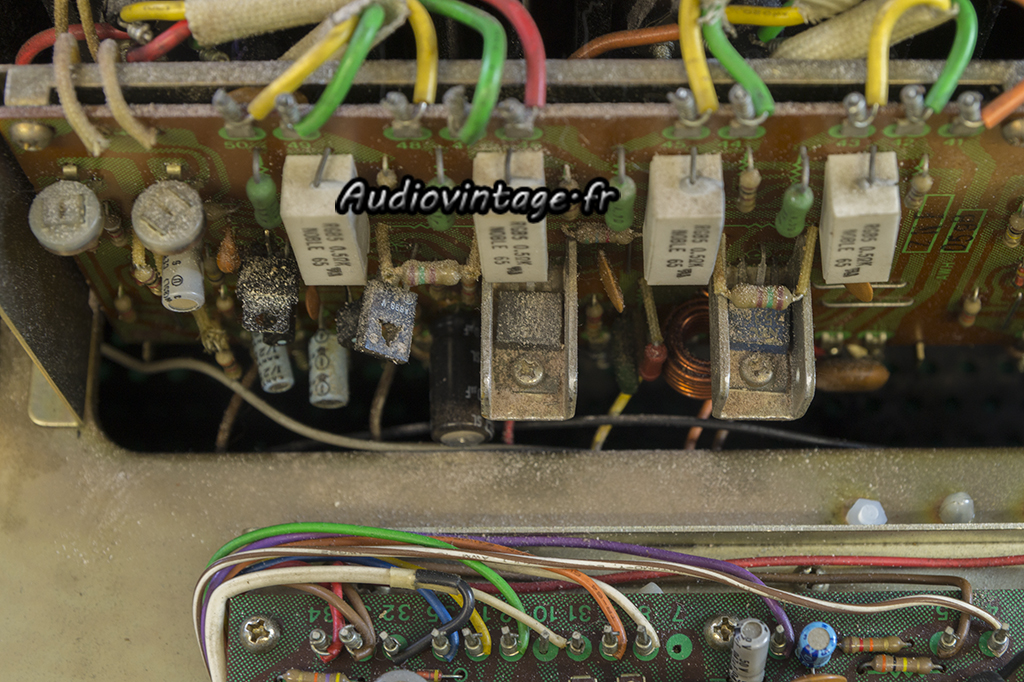

Pioneer SX-850
Gras + poussière.

Pioneer SX-850

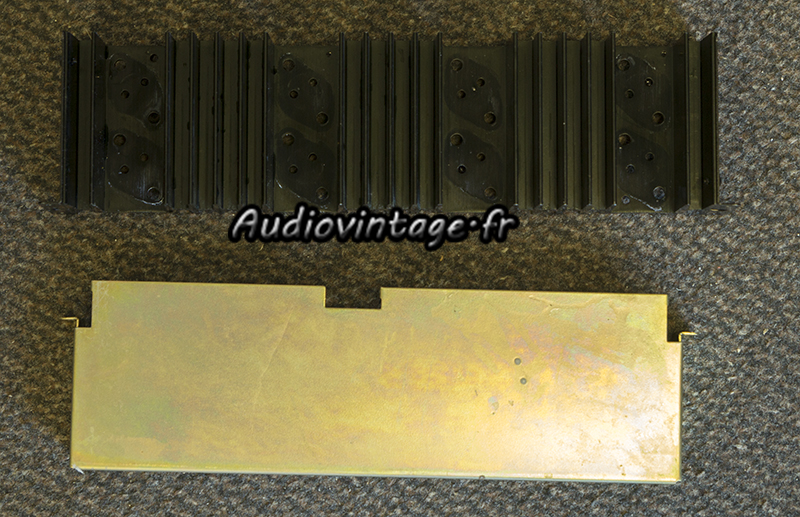

Démontage, suivra un bain dans l’évier pour supprimer tout le gras…

Pioneer SX-850
Transistors démontés, nettoyés, testés, puis remontés avec des micas neufs et de la graisse (pas de frite) fraîche.

Pioneer SX-850

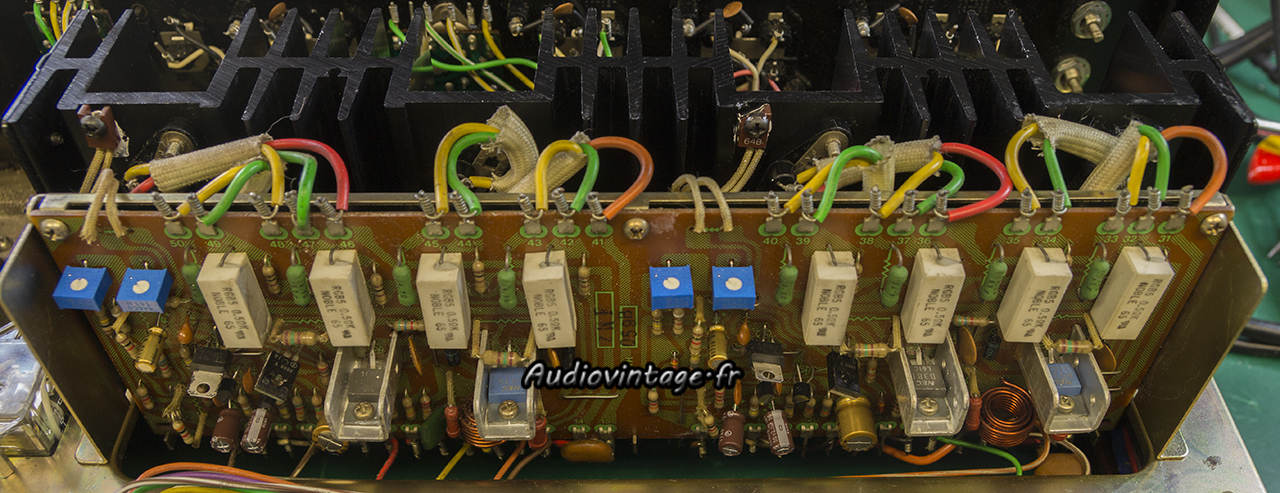

Le circuit a été nettoyé. Condensateurs chimiques et résistances d’ajustements des bias et offset neufs. Les transistors des étages différentiels d’entrées ont également été remplacés.

Hélas, malgré un nombre d’heures conséquent passé sur le tuner, je n’ai pas réussi à le dépanner.
J’ai donc fait venir un circuit tuner complet d’occasion, que j’ai révisé intégralement et que j’ai ensuite monté dans le Pioneer. Impeccable.

Pioneer SX-850
Pioneer SX-850
Réglages réalisés. Terminé !

Pioneer SX-850
Dans la pénombre, éclairage refait à neuf.

Pioneer SX-850

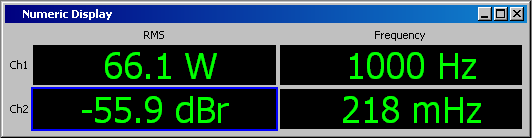

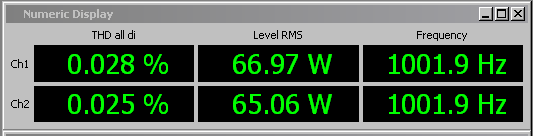

Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

Pioneer SX-850

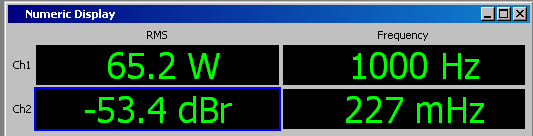

Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée aux.

Pioneer SX-850
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Pioneer SX-850
Rapport signal bruit sous 8 ohms (45w à 1khz) entrée aux, pondération A.

Pioneer SX-850
Distorsion relevée à 2x1w sous 8 ohms, entrée phono.

Pioneer SX-850
Diaphonie à puissance nominale sous 8 ohms et à 1khz, entrée phono.

Pioneer SX-850
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Pioneer SX-850
Rapport signal bruit sous 8 ohms (45w à 1khz) entrée phono.

Pioneer SX-850
Pioneer SX-850
Pioneer SX-850
Pioneer SX-850
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz, à 1w en sortie sous 8 ohms.

Pioneer SX-850

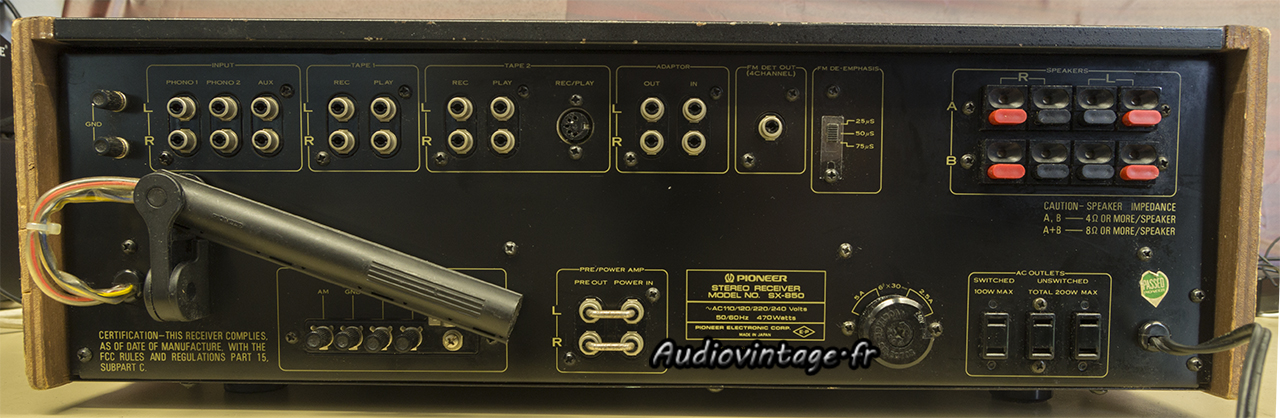

Connectique.
