Sansui AU-317 II

Sansui AU-317 II
Petite intervention sur un Sansui AU-317 II.

Sansui AU-317 II

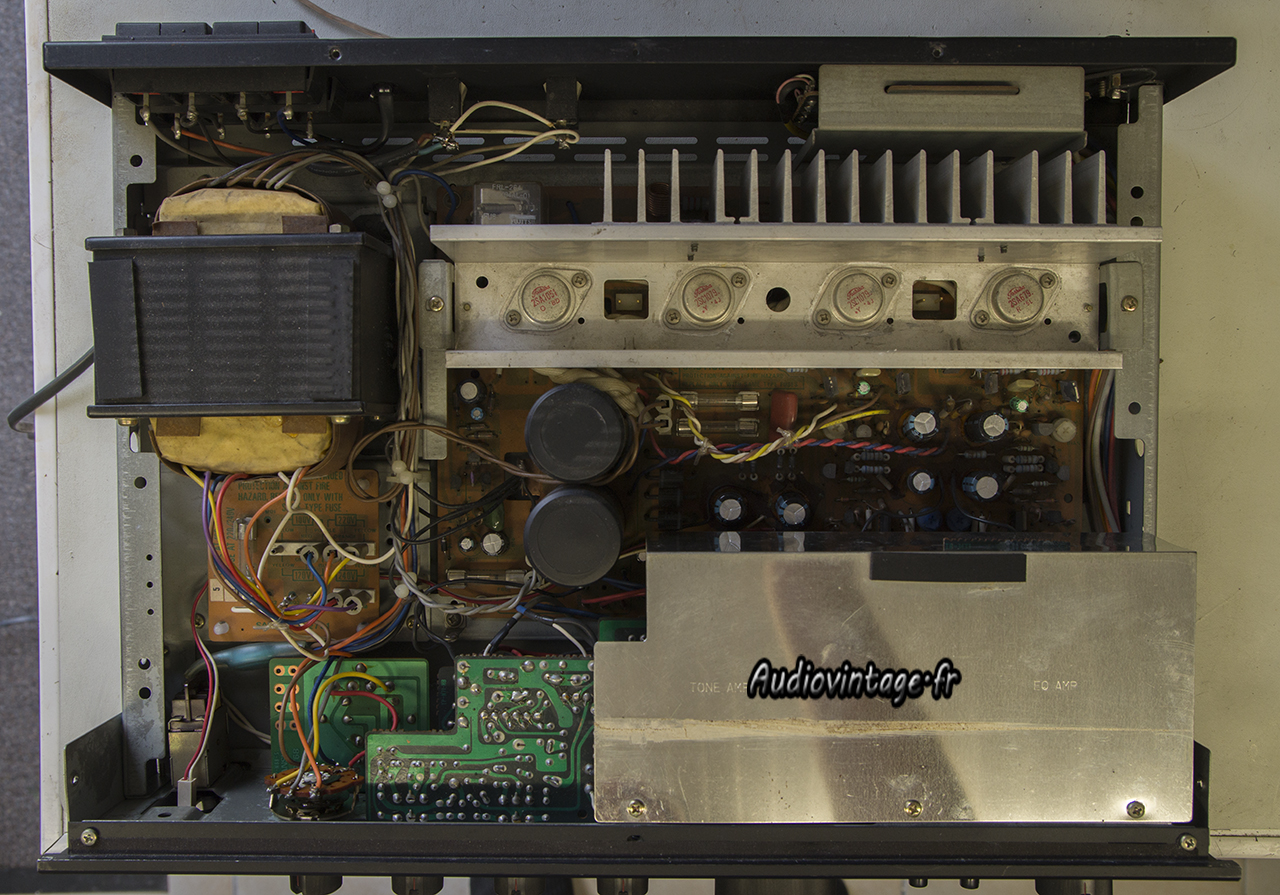

L’appareil a été acheté d’occasion chez un revendeur spécialisé qui a dû le réparer sous garantie peu de temps après la vente.
Il est de nouveau en panne. De gros craquements à gauche, début du même souci sur le canal droit. Le Muting tarde à se désenclencher au démarrage de l’ampli.
On note qu’un transistor de puissance a été remplacé par un modèle différent de l’original. Quelques condensateurs chimiques ont été remplacés sur le circuit principal par des neufs de qualité minimum.
Cet appareil sera réparé avec pour objectif un coût le plus raisonnable possible. Son propriétaire le réservant désormais pour un système secondaire.

Sansui AU-317 II

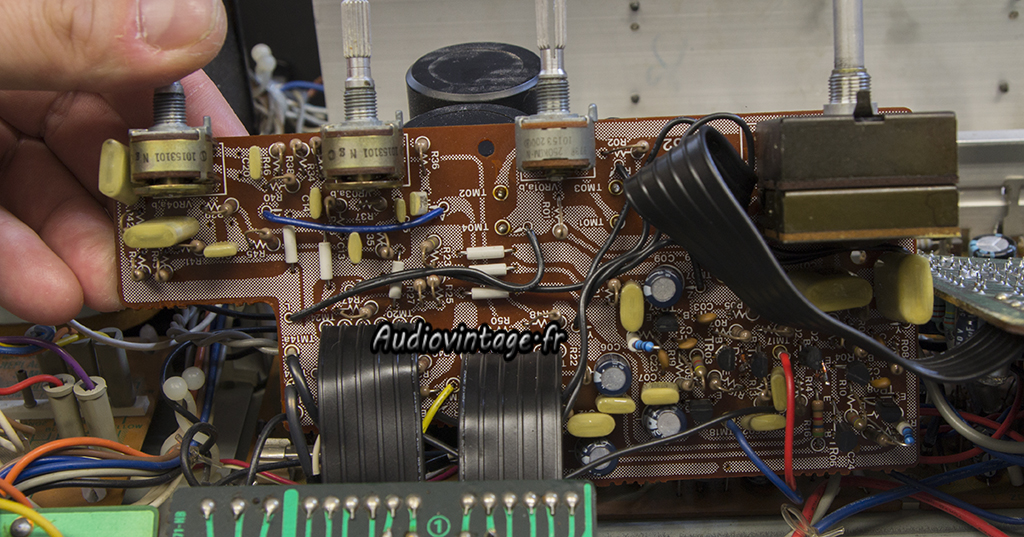

La panne est rapidement trouvée, des composants défectueux sur l’étage de tonalité.

Sansui AU-317 II

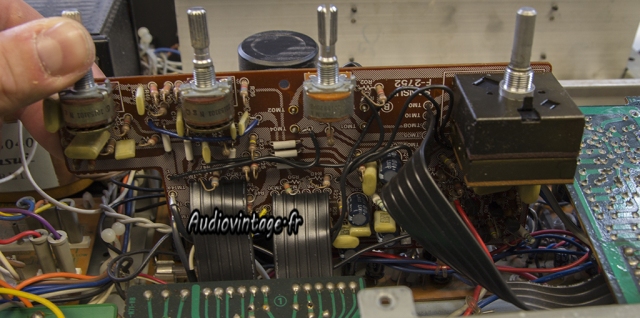

L’étage de tonalité est réparé.

Sansui AU-317 II

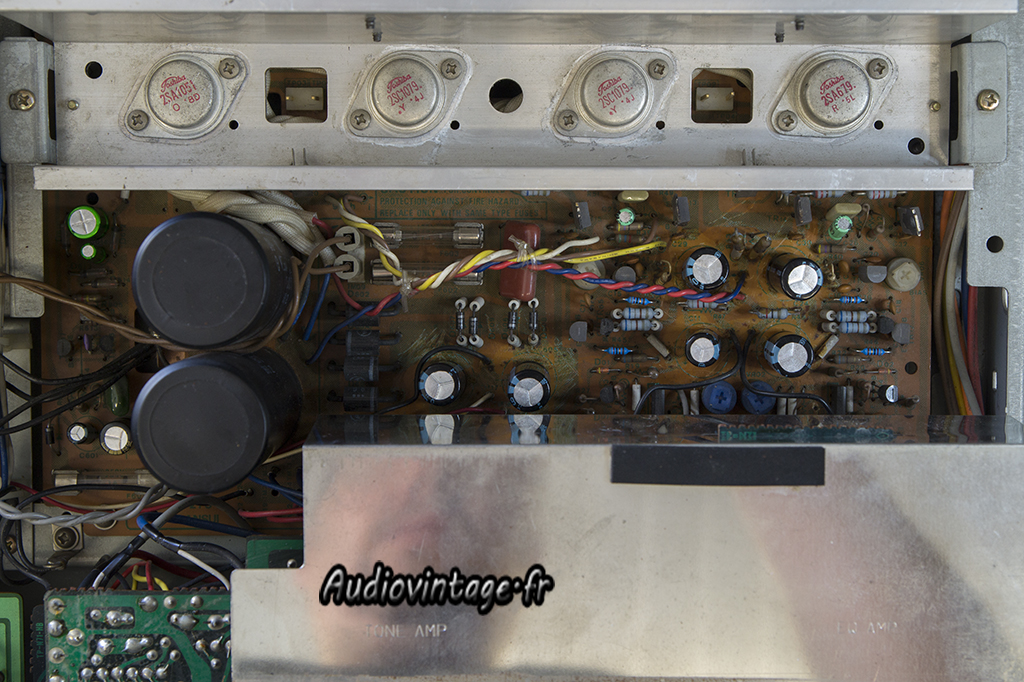

Sur le circuit principal, quelques condensateurs sont changés, le relais de protection HP est démonté et ses contacts nettoyés. Pour terminer, de nombreuses soudures sont refaites sous la carte, elle-même nettoyée de la précédente intervention pas très jolie à voir…
Pour terminer, le bias et l’offset sont réglés.

Sansui AU-317 II

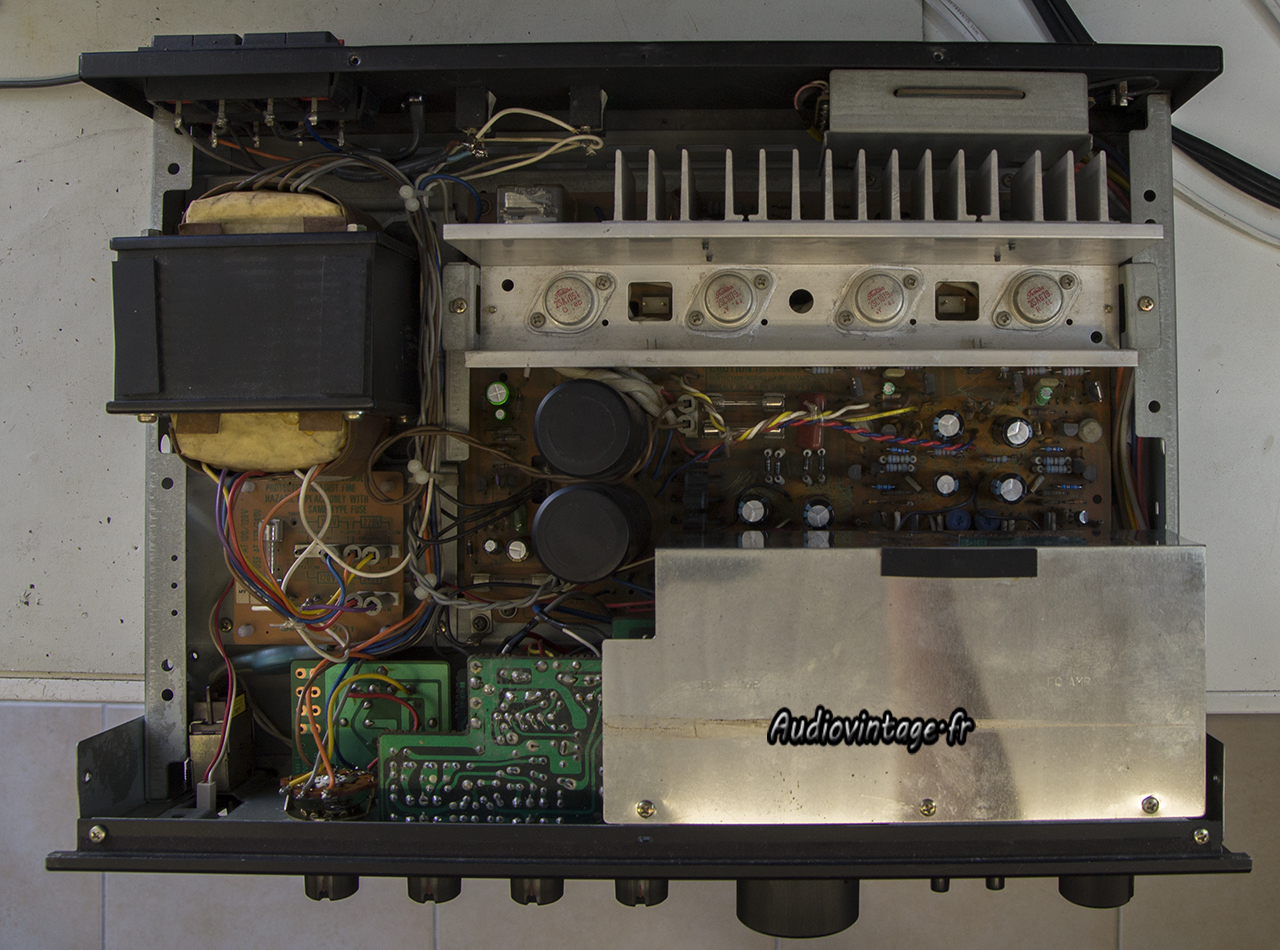

Terminé.

Sansui AU-317 II
Passage au banc.

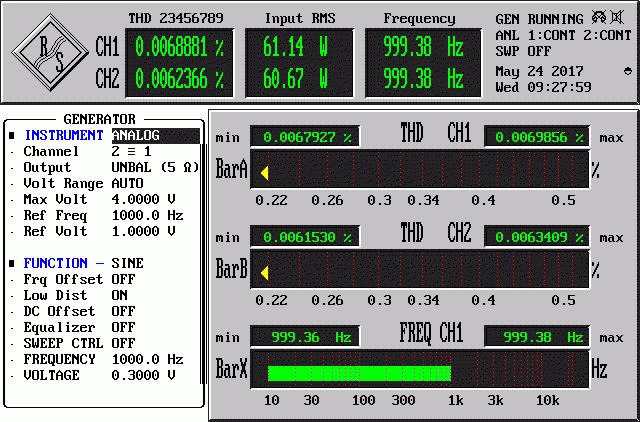

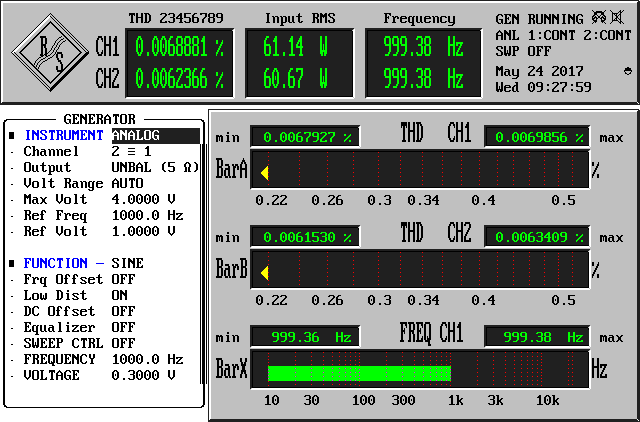

Distorsion à puissance nominale, les deux canaux en charge, à 1khz sous 8 ohms.

Sansui AU-317 II
Distorsion de l’étage phono, sortie 3w.

Sansui AU-317 II

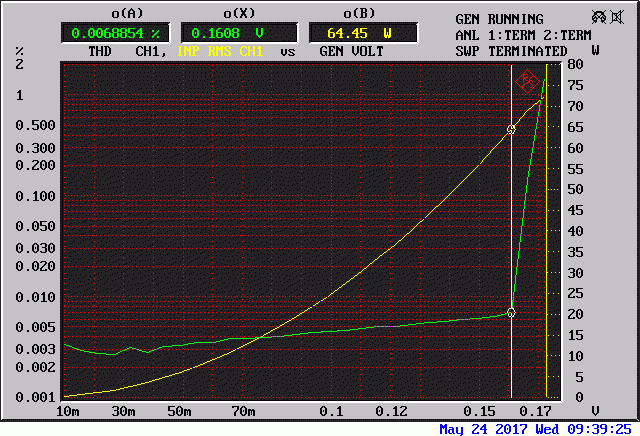

Rapport entre la distorsion (courbe verte) et la puissance de sortie (courbe jaune). L’échelle de distorsion est sur la gauche, l’échelle de puissance à droite.
Les deux canaux sont en charge, la mesure est réalisée sur le canal droit.

Sansui AU-317 II

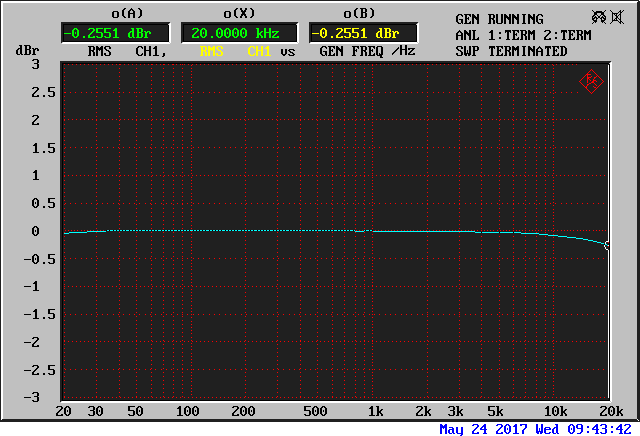

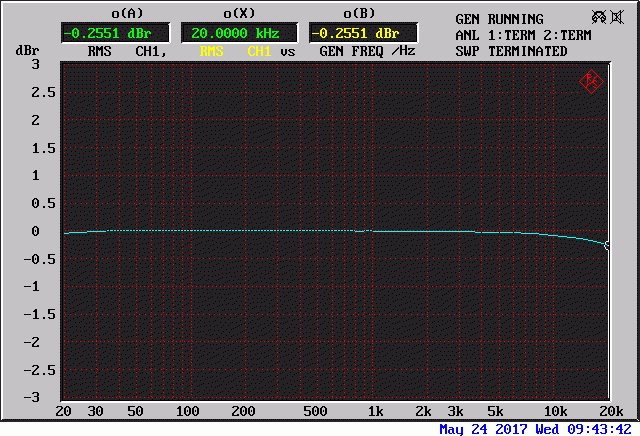

Réponse en fréquence de 20hz à 20khz, sortie 1watt, canal gauche.

Sansui AU-317 II
Déviation de la correction RIAA. Une courbe parfaite serait une droite sur la ligne 0db.

Sansui AU-317 II
Sansui AU-317 II
Sansui AU-317 II

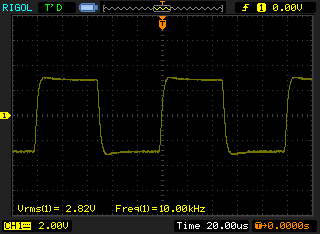

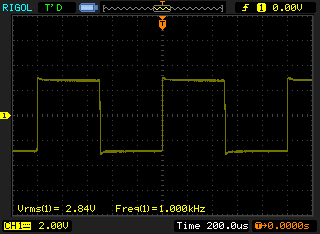

Signal carré à 100hz, 1khz et 10khz.

Sansui AU-317 II

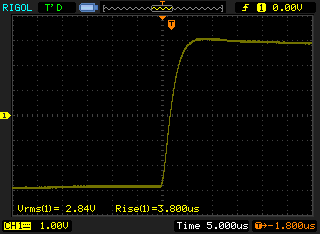

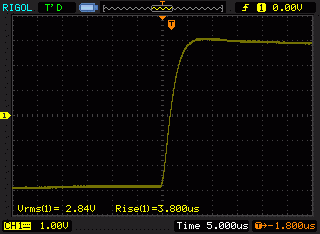

Temps de montée à 10khz.

Sansui AU-317 II

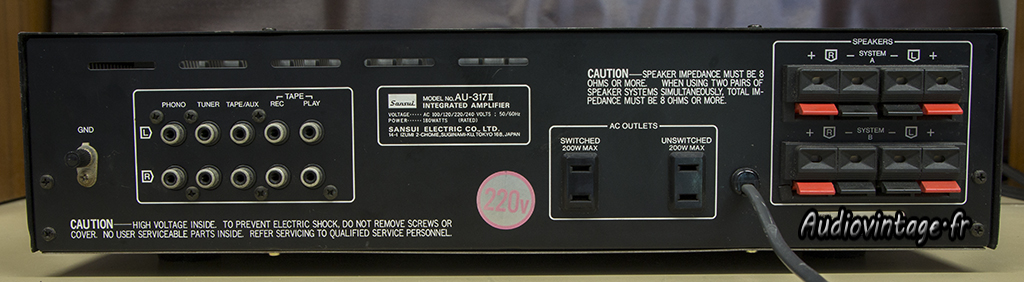

Connectique.
