Un fonctionnement erratique sur l’entrée phono, et voici ce « petit » Nikko à l’atelier.

Les soucis sont habituels, commandes encrassées, relais fatigué. Quelques mesures effectuées sur les capas indiquent que les petites valeurs ont pas mal dérivées, à remplacer.
Le propriétaire souhaite également de nouveaux borniers A acceptant du câble plus gros.

Nikko NA-550

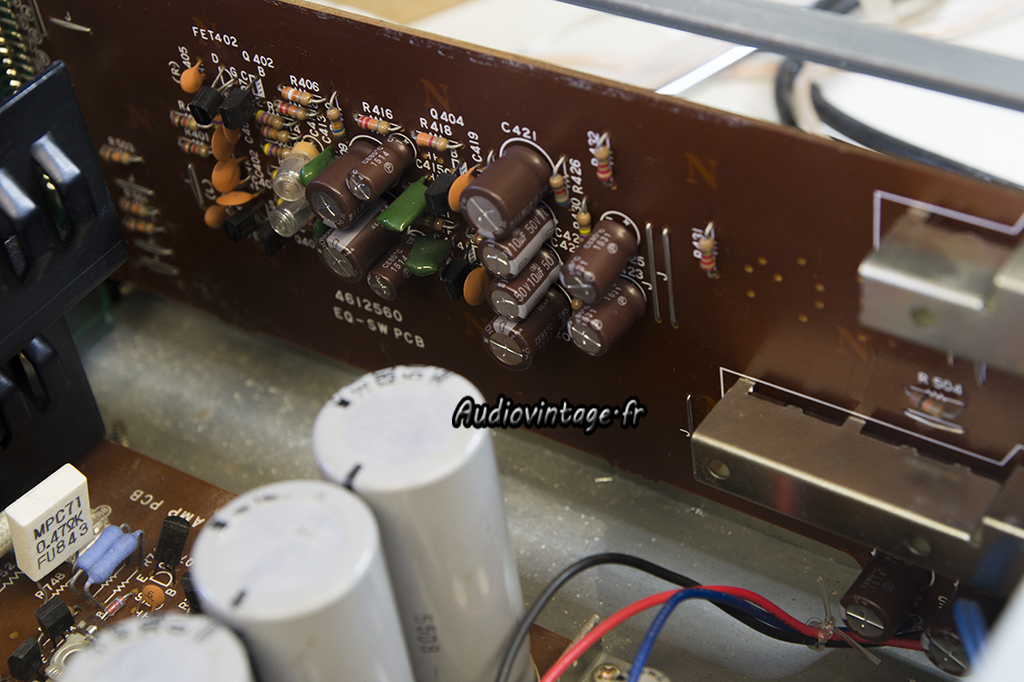

La section phono, montée perpendiculairement au circuit principal, sur le côté droit de l’appareil.

Nikko NA-550

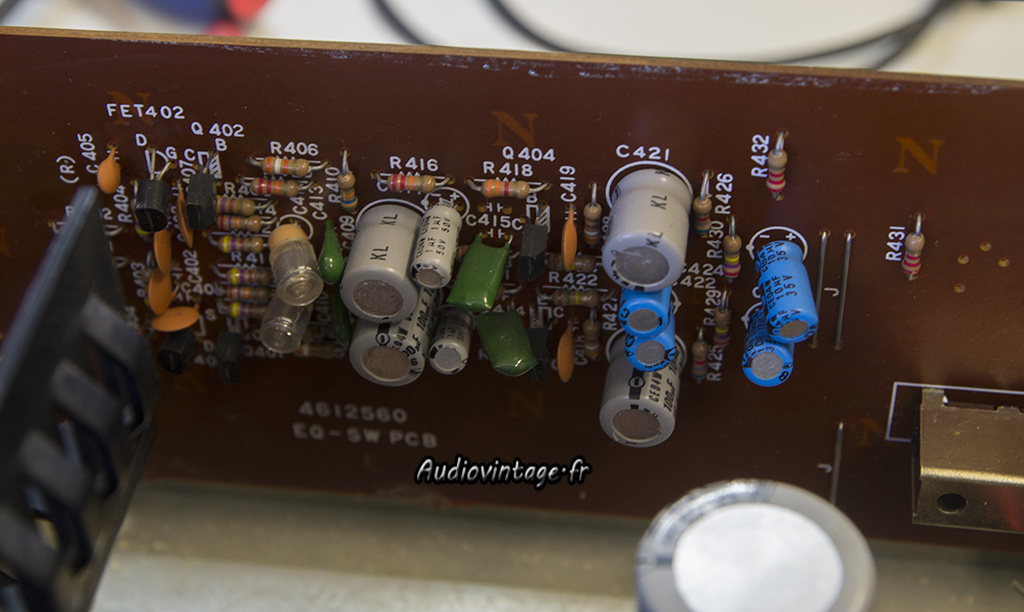

Condensateurs neufs.

Nikko NA-550
Le circuit principal.

Nikko NA-550
Condensateurs et relais neufs. Certaines soudures louchent sont refaites. Les commandes sont soigneusement nettoyées. Le câblage du transformateur est modifié pour passer l’appareil en 240v.

Nikko NA-550
Les transistors de puissance reçoivent graisse et micas neufs.

Nikko NA-550
Passage au banc de mesure.
Distorsion à puissance nominale à 1khz, entrée Aux.

Nikko NA-550

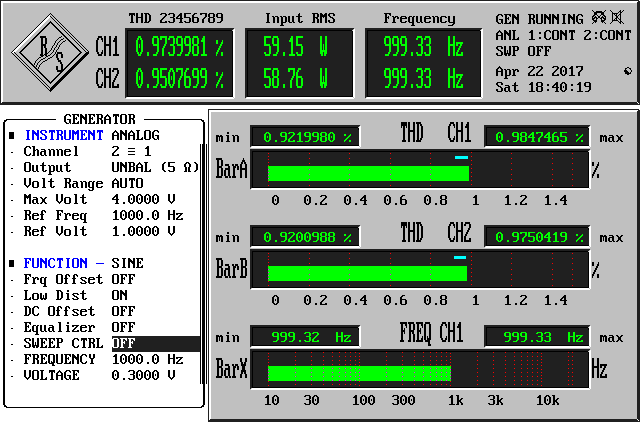

Puissance maximum à l’écrêtage, même conditions.

Nikko NA-550

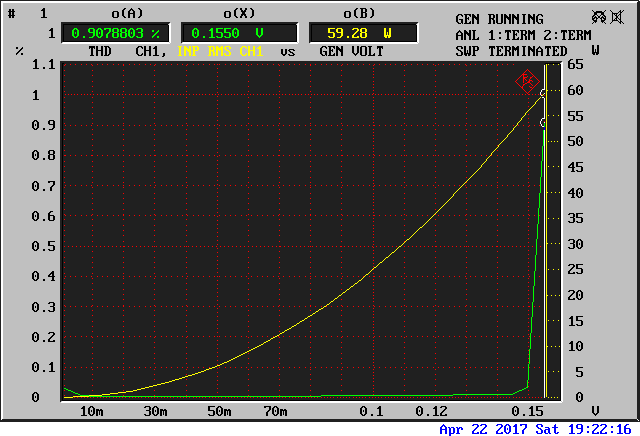

Rapport entre distorsion et puissance de sortie, entrée Aux, les deux canaux en charge, à 1khz, mesure du canal gauche.

Nikko NA-550
Réponse en fréquence, entrée Aux, à 1w en sortie, canal droit.

Nikko NA-550
Nikko NA-550
Nikko NA-550
Signal carré à 100hz, 1khz et 10khz.

Nikko NA-550

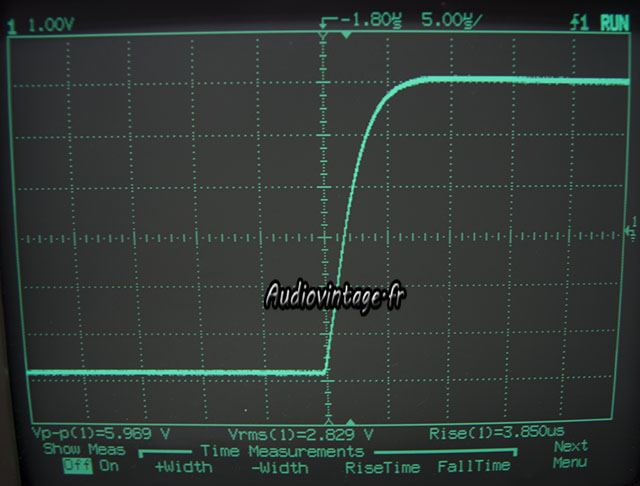

Temps de montée à 10khz.

Nikko NA-550
Nikko NA-550

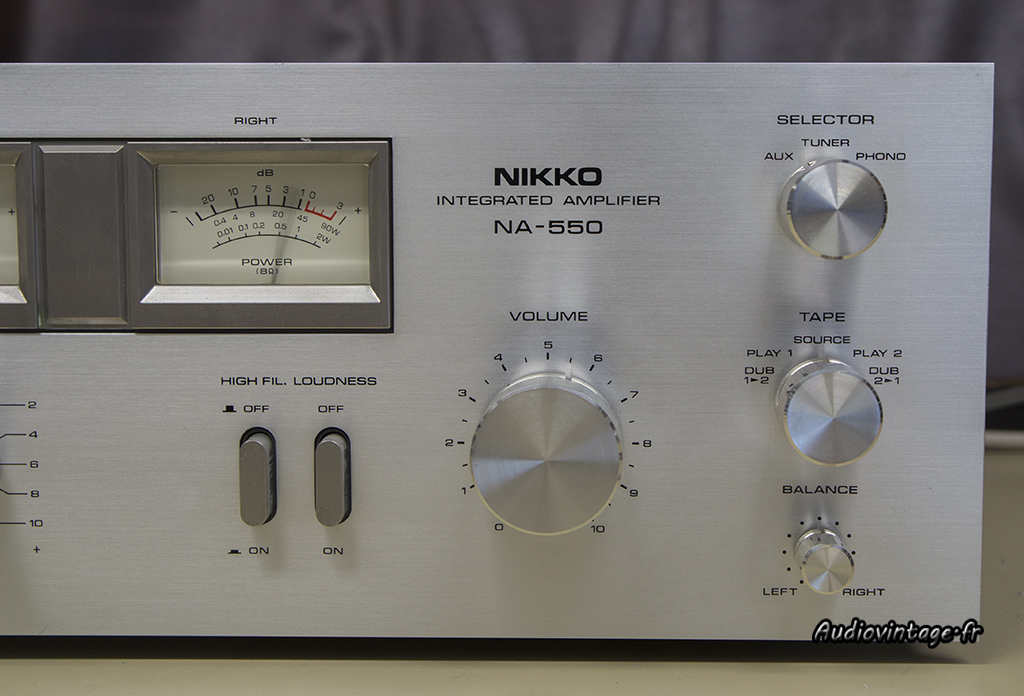

Détails.

Nikko NA-550

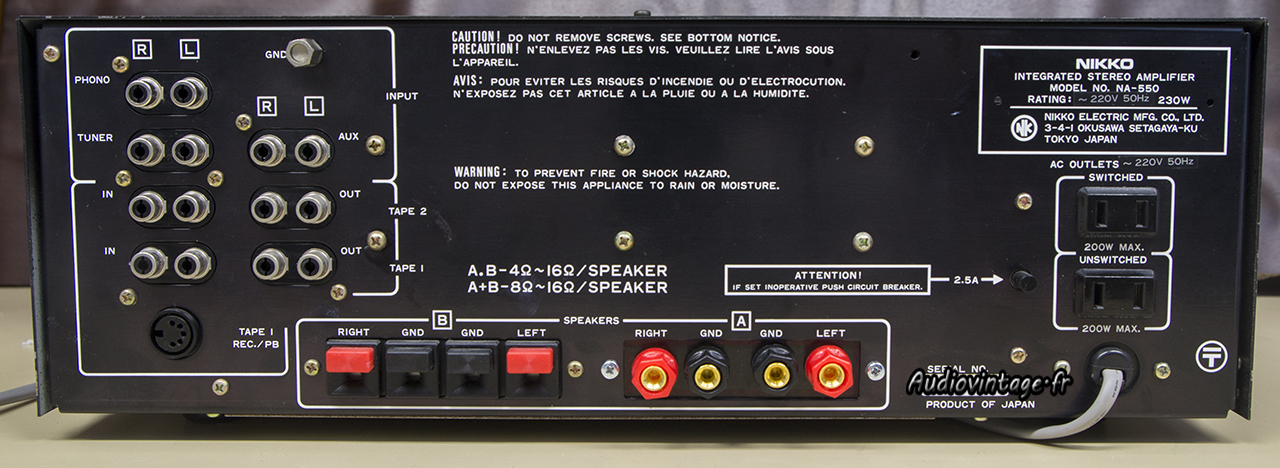

Connectique, les nouveaux borniers sont montés pour le groupe « A ».
