Luxman L-31

Luxman L-31 : un exemplaire "mint" !
Un énième Luxman L-31, livré à l’atelier pour une réparation et révision complète.

Luxman L-31 : à son arrivée.
Luxman L-31 : à son arrivée.
Un bel exemplaire c’est sûr, mais qui craque sévèrement sur un canal le rendant inutilisable.
Les Borniers HP ont été remplacés par le passé, mais aucune autre intervention n‘est visible.

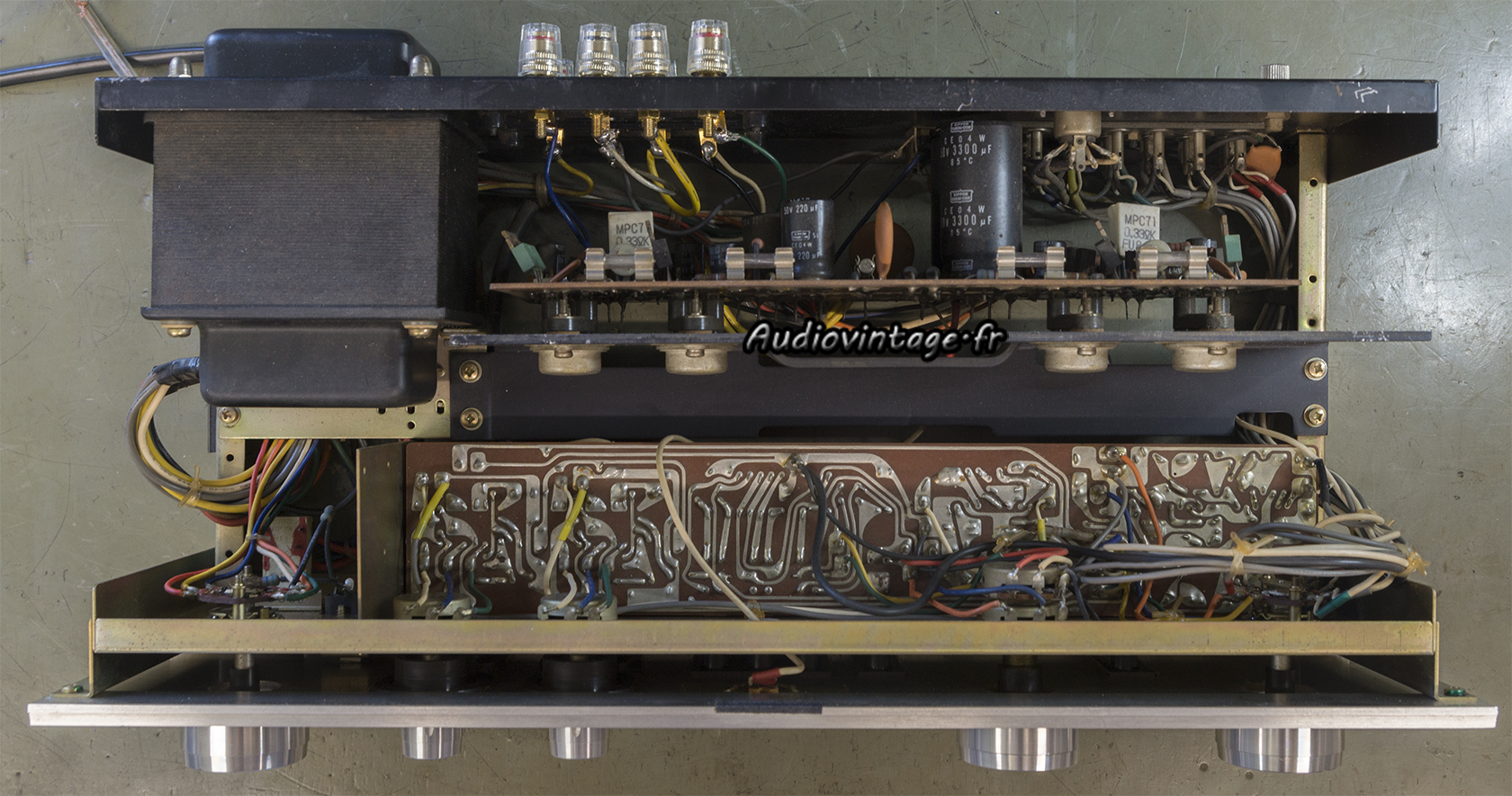

La cause des craquements est rapidement trouvée, certains petits transistors sont en fin de vie.

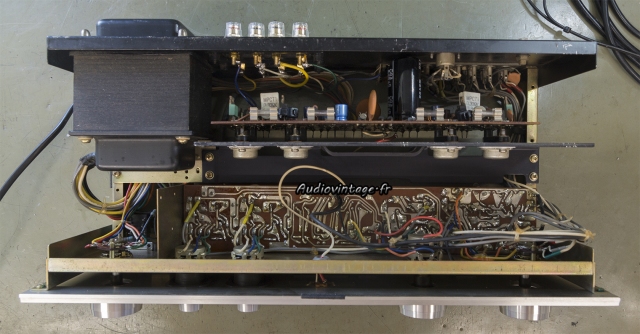

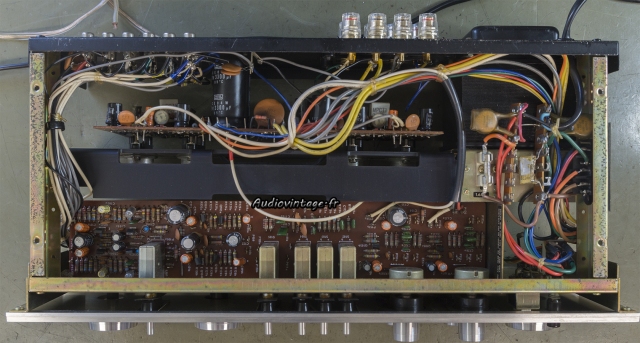

Luxman L-31 : circuit principal à revoir.
Le circuit principal.

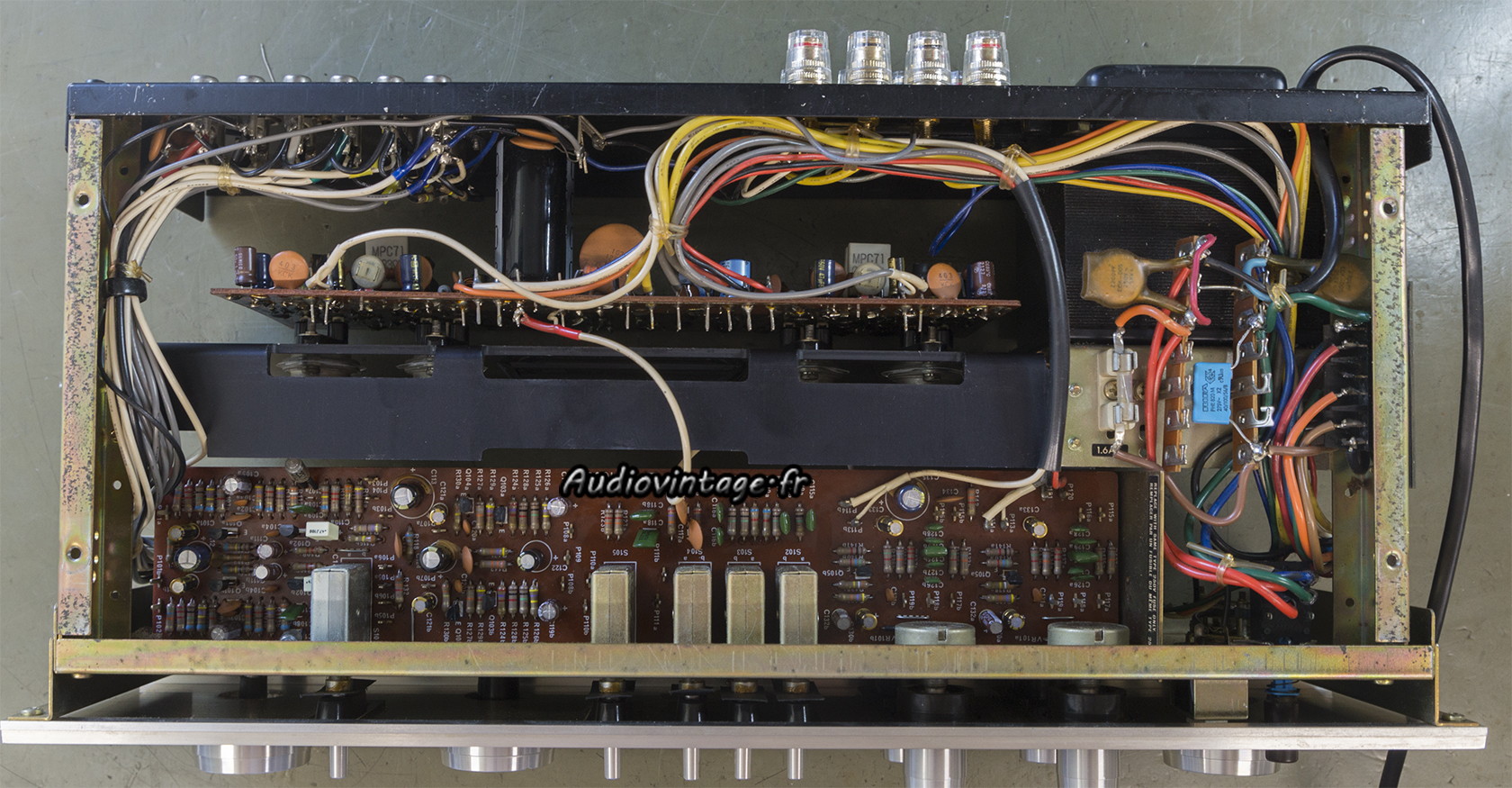

Luxman L-31 : circuit principal réparé et révisé.
Il reçoit des nouveaux condensateurs chimiques et certains transistors sont remplacés.

Luxman L-31 : micas neufs et graisse fraiche.

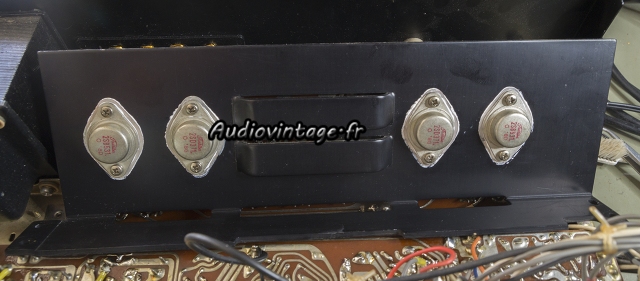

Les transistors de puissances ont été testés, nettoyés puis remontés sur des micas neufs et de la graisse fraiche.

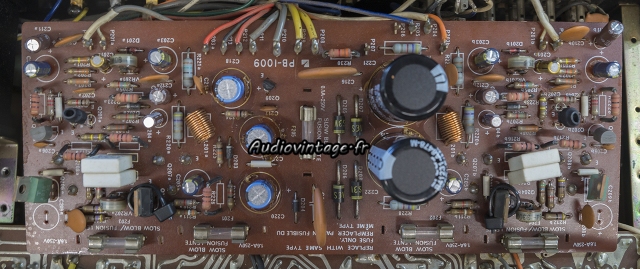

Luxman L-31 : circuit secondaire à revoir.
Le circuit secondaire regroupe l’étage phono, les circuits de tonalité et filtres ainsi que le buffer.

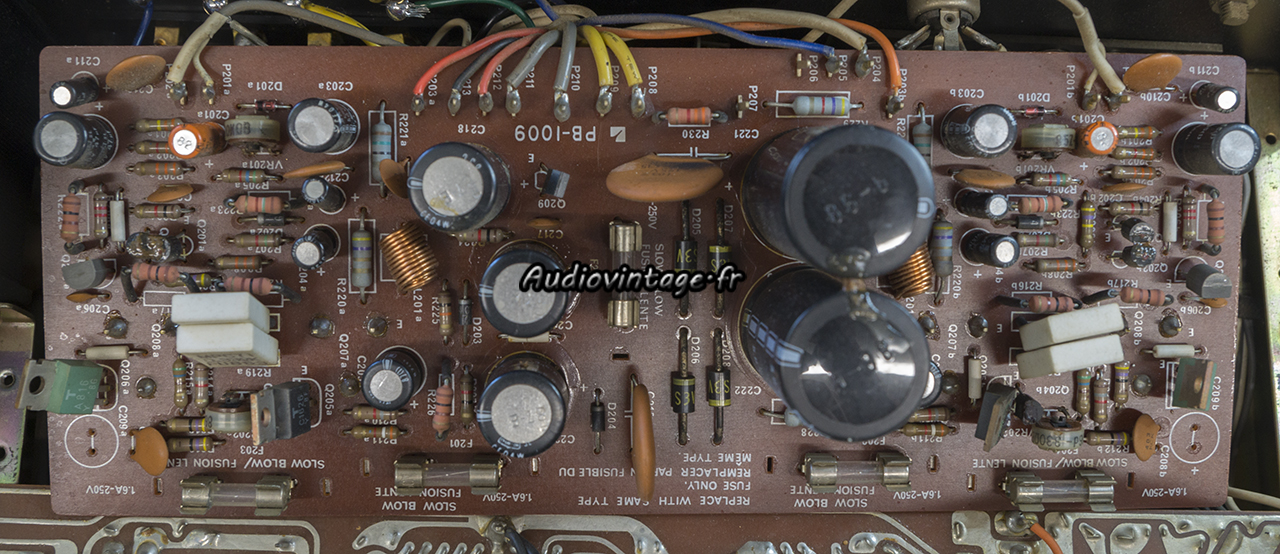

Luxman L-31 : circuits secondaire révisé.
Tous les condensateurs chimiques et les transistors sont remplacés.

Luxman L-31 : switch bientôt remplacé.
L’interrupteur secteur est souvent problématique particulièrement lorsque le condensateur Rifa à l’entrée AC est HS ou manquant.

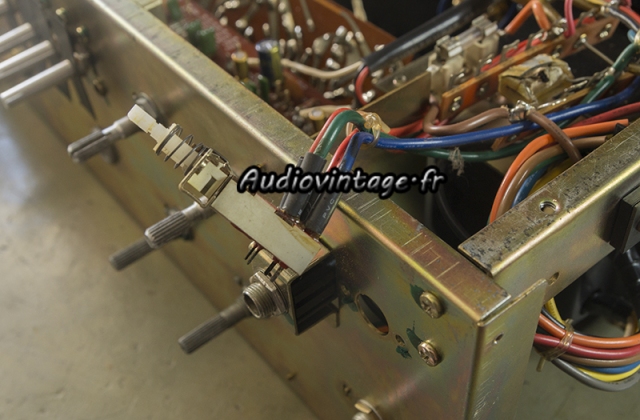

Le switch est donc remplacé.

Luxman L-31 : rifa kaput !

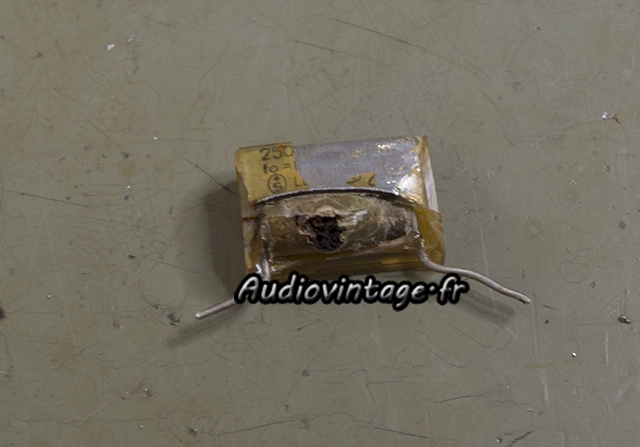

Le condensateur cité plus haut est bien mort, remplacement obligatoire.

Luxman L-31 : terminé.
Luxman L-31 : terminé.
Le transformateur est recablé en 240v, les commandes nettoyées. Bias et offset ajustés.

Luxman L-31 : connectique.
Connectique.

Les mesures sur entrée Aux :

Luxman L-31 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Luxman L-31 : distorsion-a-2x38w-sous-8-ohms-entree-aux
Distorsion à 2x38w sous 8 ohms, entrée aux.

Luxman L-31 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Luxman L-31 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Luxman L-31 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Luxman L-31 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Luxman L-31 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Luxman L-31 : rapport-signal-bruit-a-2x38w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x38w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Luxman L-31 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Luxman L-31 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono

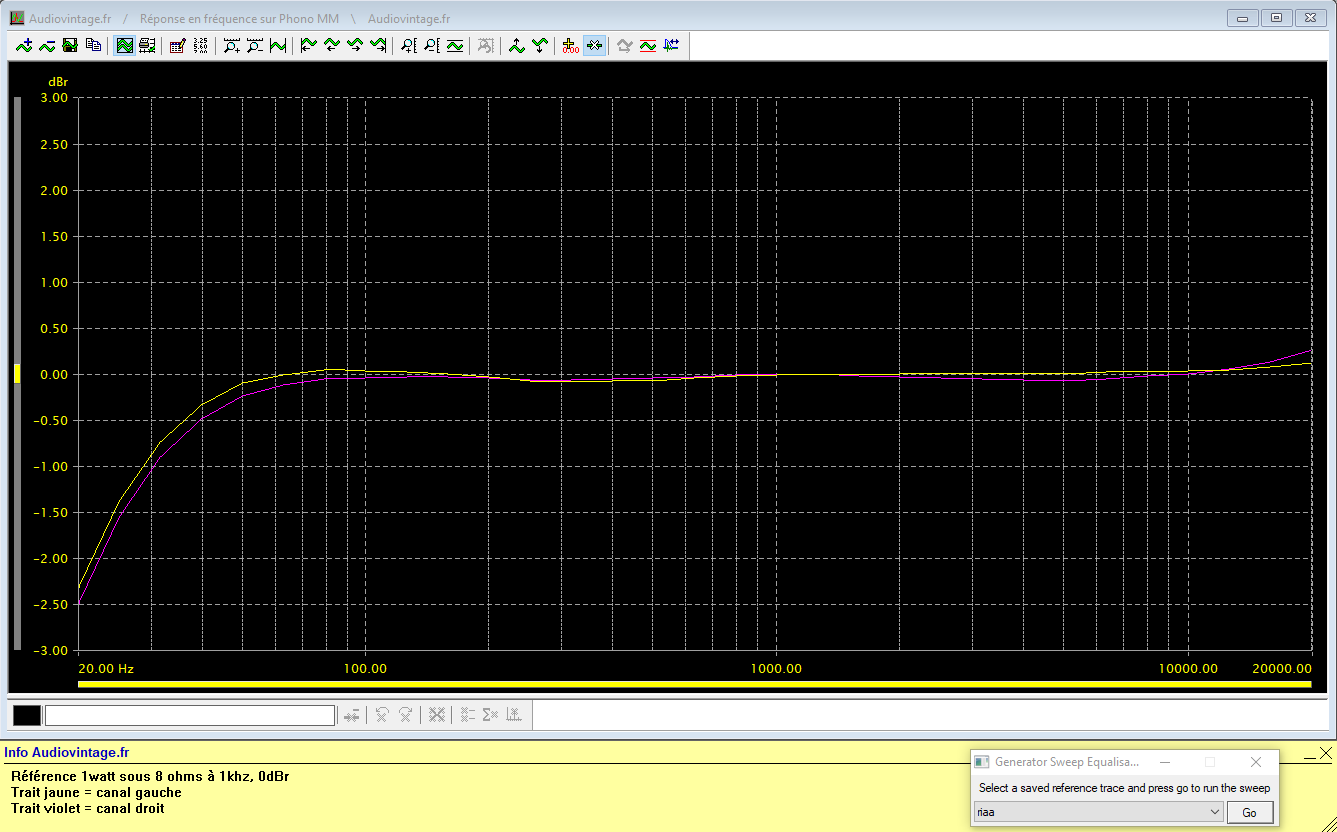

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Luxman L-31 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Luxman L-31 : rapport-signal-bruit-a-2x38w-sous-8-ohms-entree-phono

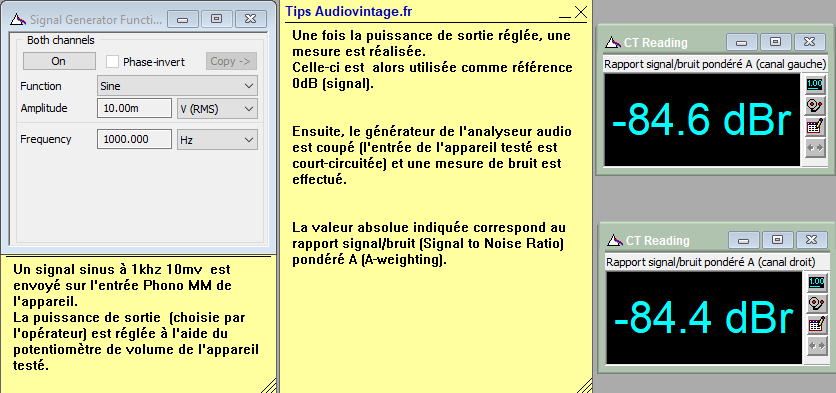

Rapport signal bruit à 2x38w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Luxman L-31 : signal-carre-a-100hz
Luxman L-31 : signal-carre-a-1khz
Luxman L-31 : signal-carre-a-10khz
Luxman L-31 : temps-de-montee-a-10khz

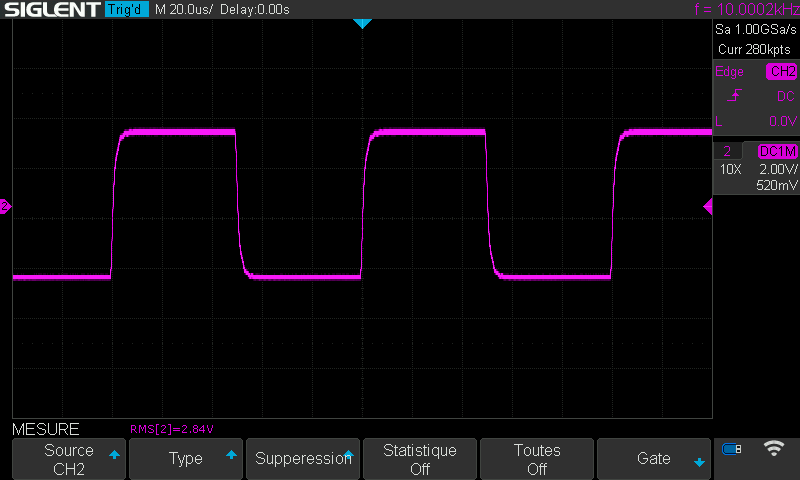

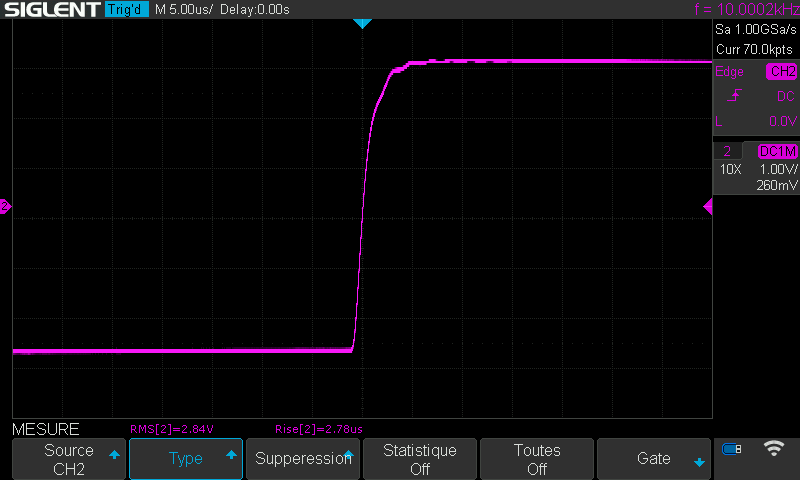

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
