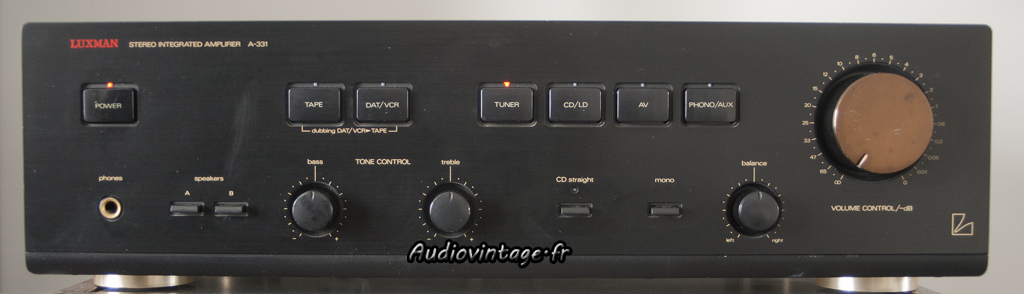

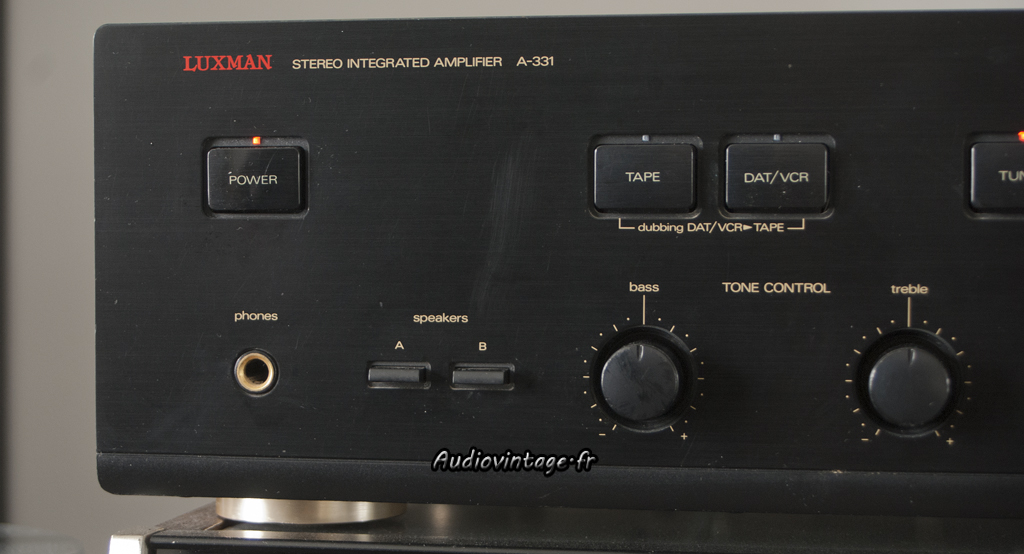

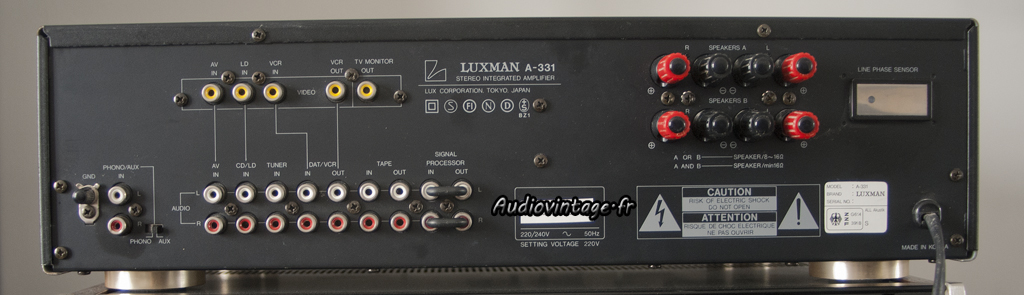

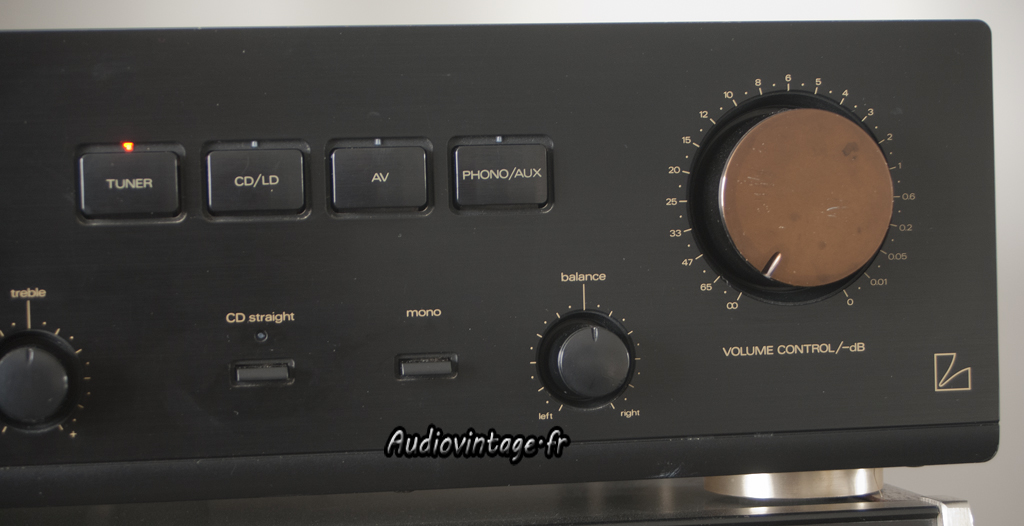

Un Luxman « récent » qui avait besoin de soins…
Arrivé avec une voie éteinte.

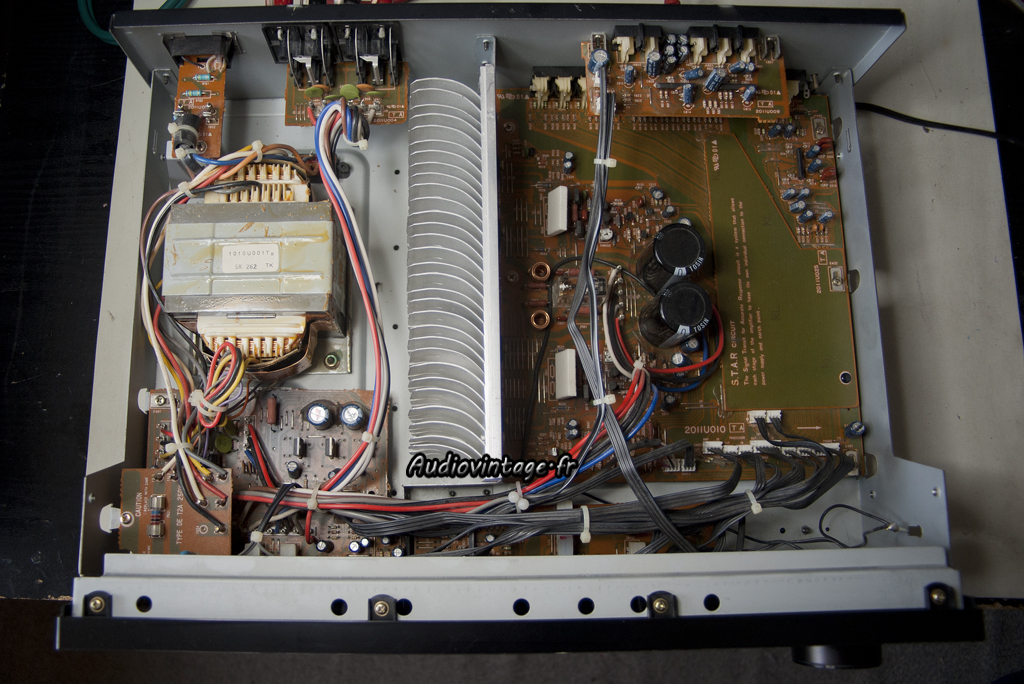

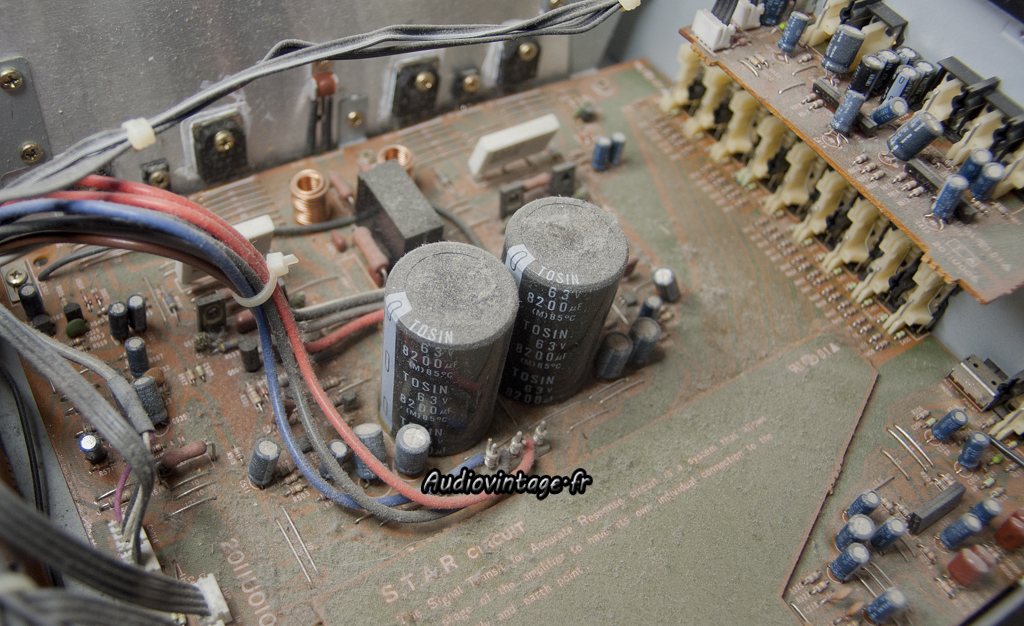

Avant tout, un petit nettoyage s’impose, ne serait-ce que pour y voir un peu plus clair.

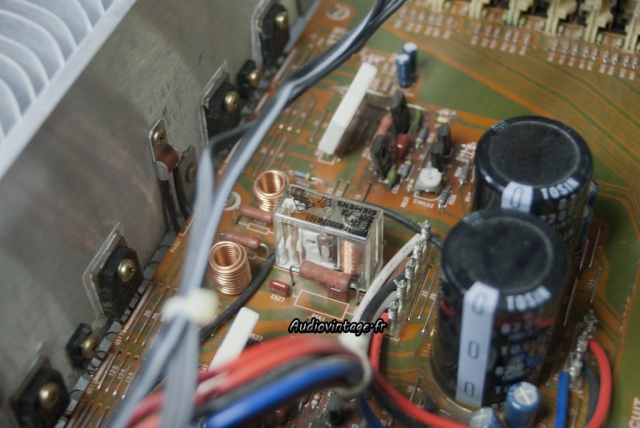

Problème classique sur ces séries, le relais de protection vieilli mal occasionnant des coupures plus ou moins régulières de son sur l’un des canaux ou les deux.
L’accessibilité est moyenne si on peut dire.

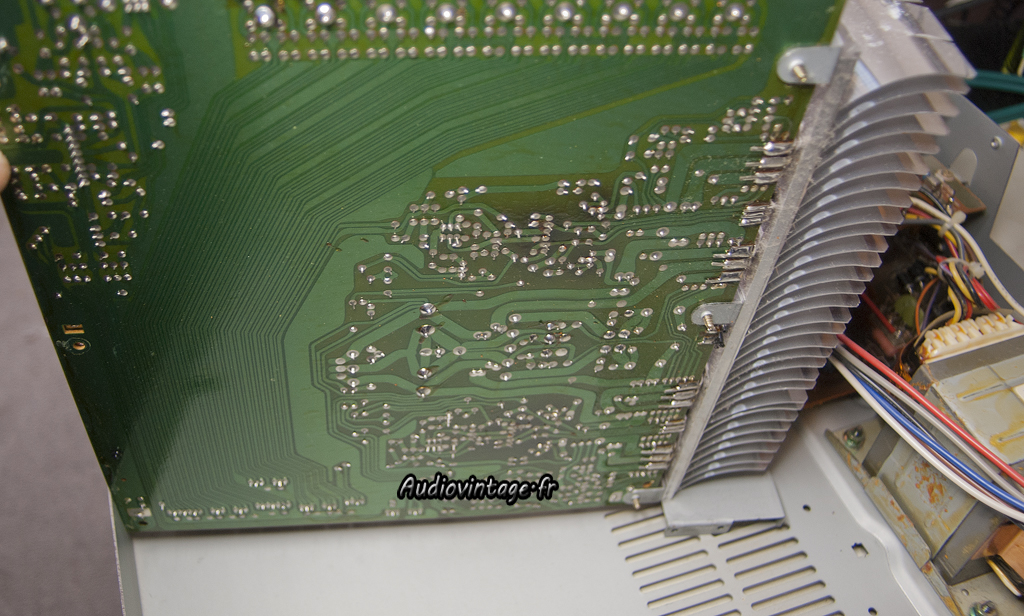

Pour accéder aux soudures, il faut démonter l’arrière de l’appareil et faire basculer la carte principale.

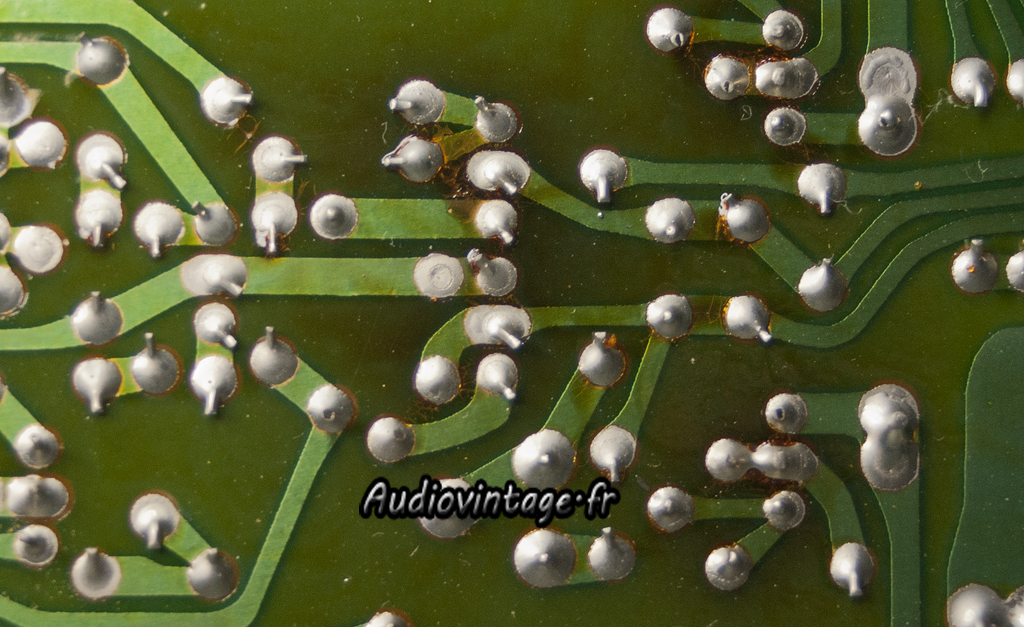

On peut voir quelques traces de chauffe, et surtout, des soudures quasiment HS.
Les laisser dans cet état, c’est une panne supplémentaire à court terme.
Le relais est remplacé par un neuf, celui d’origine n’est pas démontable.
Les soudures sont inspectées à la loupe et à la torche. Toutes celles qui sont louches sont refaites.

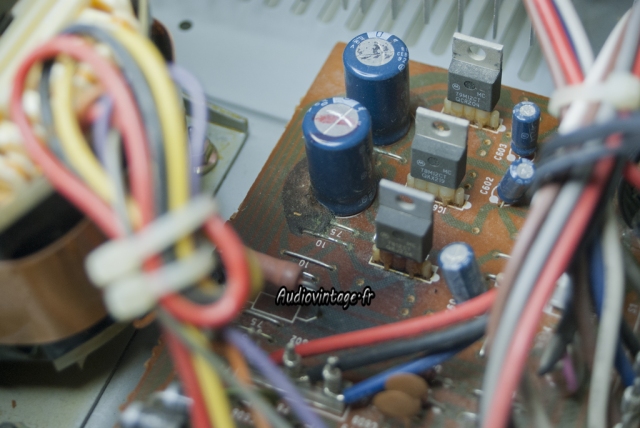

Petite vue sur la seconde carte supportant l’alimentation.
La colle utilisée pour fixer les condensateurs à mal vieillie également, elle sera enlevée par sécurité.
Cette carte supportant des régulateurs et des résistances de forte puissance, il y a de forte chance pour que certaines soudures soient en mauvais état.

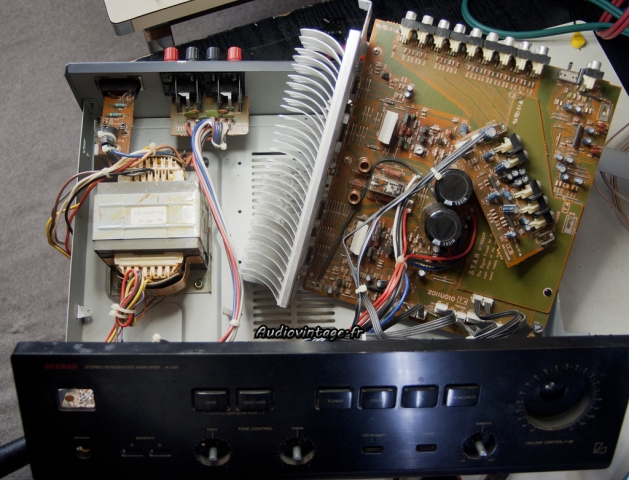

Démontage supplémentaire de la façade pour accéder à cette carte. Il ne reste pratiquement plus que le transformateur encore fixé sur la carcasse de l’amplificateur.

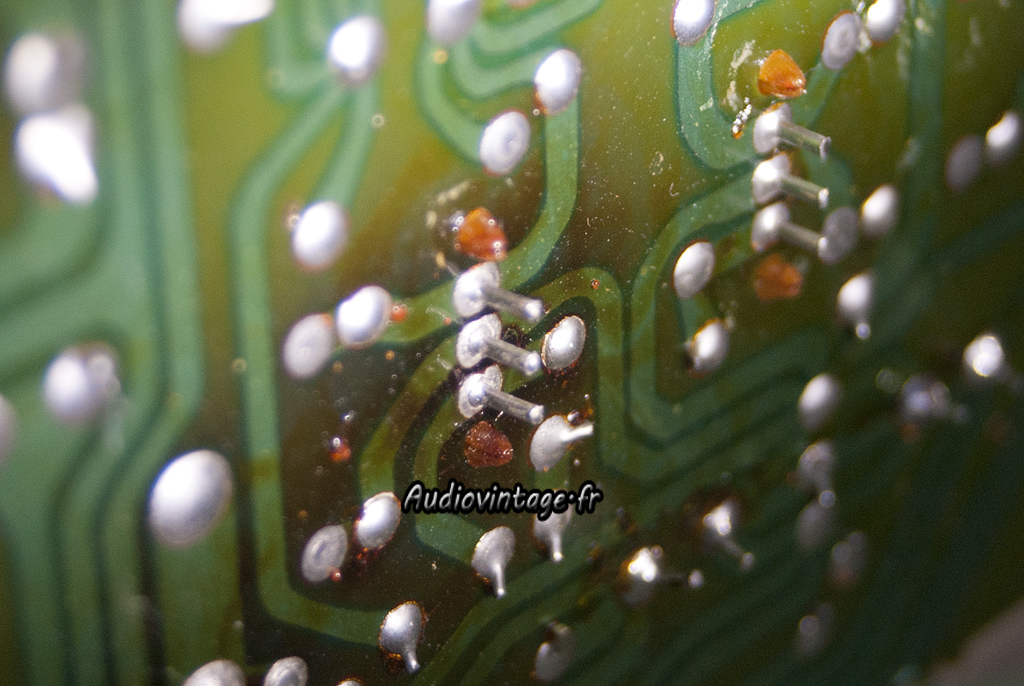

En effet, des soudures sont à refaire !
A noter que cet appareil n’a eu besoin d’aucun changement de condensateurs chimiques.
Mesures effectuées sur l’UPA3 : 2×77 watts sous 8 ohms, les deux canaux en charge, à 1khz, entrée CD ou Phono, à 0.03% de dht sur les deux canaux.
