Suite à la révision de certains de ses appareils, présentés ici, le propriétaire a décidé d’acquérir un modèle Luxman plutôt rare, le L-100.

Luxman L-100
De son ancien propriétaire à l’atelier, il est arrivé dans un état finalement « moyen ».
Quelques maques sur la façade (elles restent discrètes), un coffret bois qui à souffert pendant le transport, un pied arraché, le système de muting capacitif en panne et un câble secteur « bricolé ».

Luxman L-100

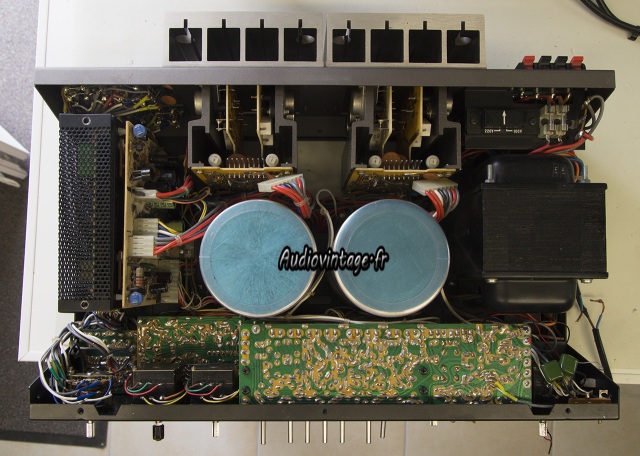

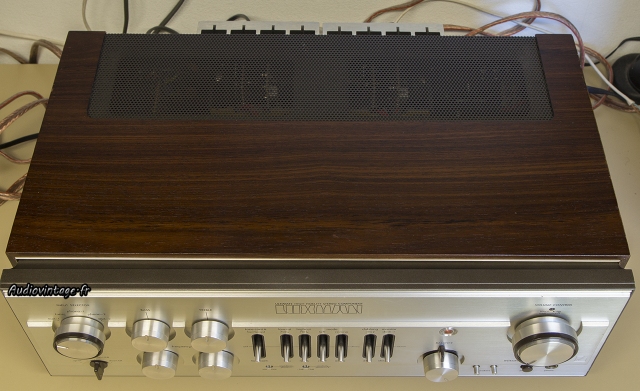

Une vue d’ensemble à son arrivée.
A gauche, sous cage, la section phono ; Derrière elle, la section alim/protection.
Les deux canaux d’amplifications et leur radiateur respectif sont facilement identifiables.

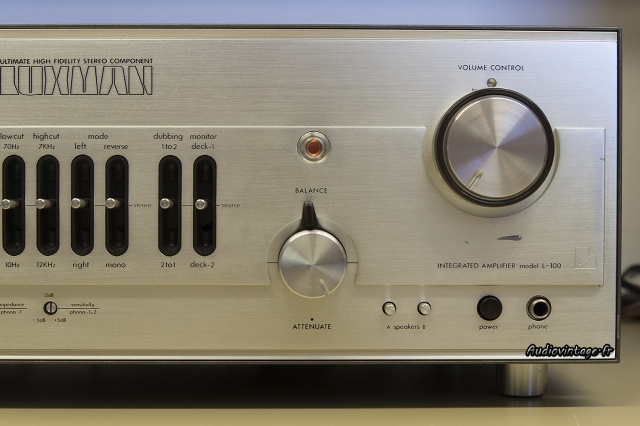

L’appareil à déjà subit une précédente intervention. Le responsable de celle-ci n’a pas cherché longtemps à comprendre comment enlever le bouton du potentiomètre de volume, Le bouton est « sensitif » et si la fonction est activée par l’intermédiaire d’un Switch derrière l’appareil, il suffit de toucher le centre du bouton pour mettre le muting en route et un contact sur le bord de ce même bouton permet de retrouver le niveau original.
Le système ne fonctionne donc plus, les deux fils du système sont arrachés, suite, sans doute à la volonté de démonter le bouton en lui-même sans avoir vu les deux vis sur l’axe du potentiomètre, accessibles après le démontage de l’enjoliveur anthracite de la façade.

Luxman L-100

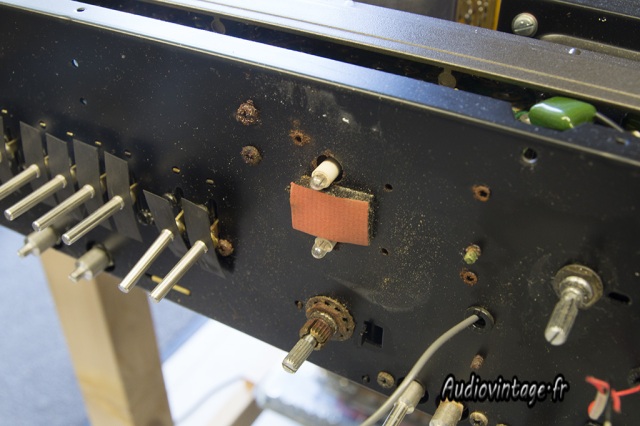

Le démontage de la façade permet de découvrir un souci supplémentaire, en l’occurrence de l’oxydation. Heureusement, ce n’est pas très grave, la visserie sera remplacée et le reste nettoyé.

Luxman L-100

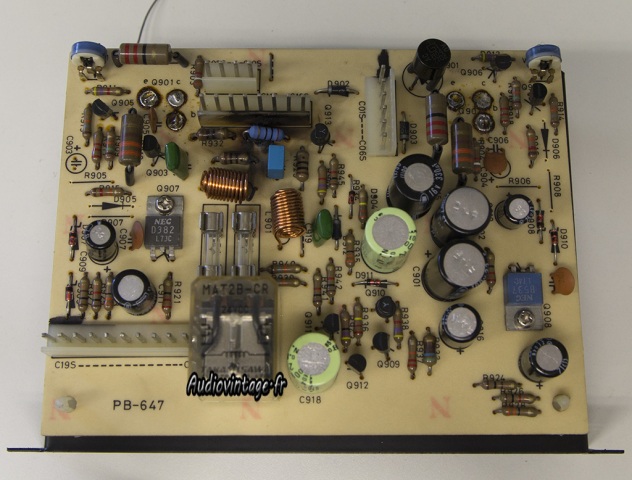

La section alim/protection.

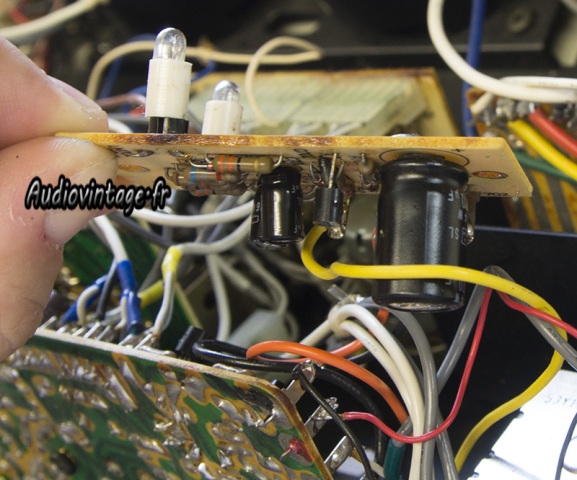

On peut noter une précédente intervention avec le remplacement d’un condensateur et d’une résistance ; La précédente ayant laissé des traces de combustion.

Luxman L-100
Les condensateurs chimiques sont remplacés, deux résistances sont également remplacées, le relais est démonté et nettoyé.
Désolé, j’ai perdu la photo présentant la carte révisée.

Luxman L-100

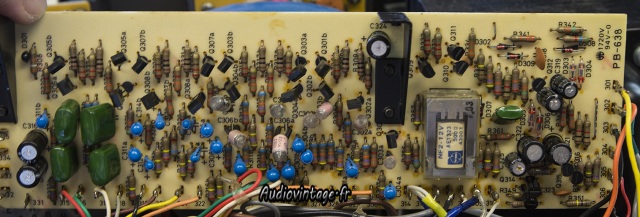

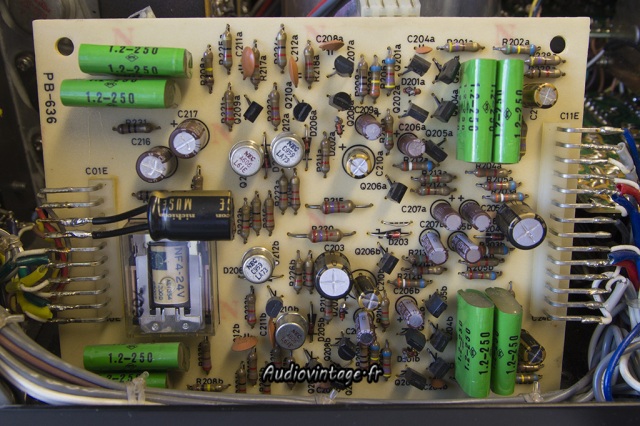

La section phono à revoir.

Luxman L-100

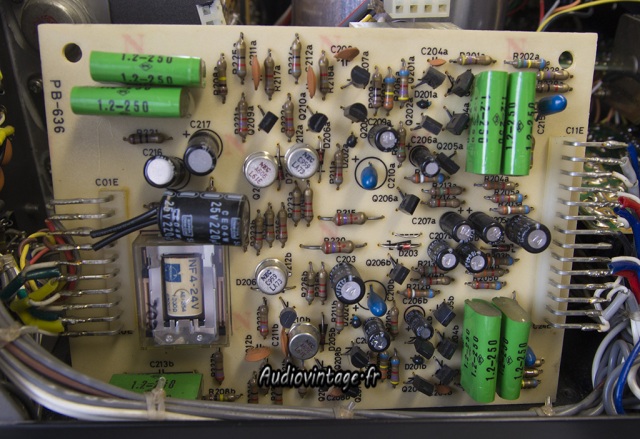

Et une fois révisée Notez bien le relais sous capot transparent. Je ne suis pas intervenu dessus ; C’est une erreur, vous en saurez plus un peu plus tard…

Luxman L-100

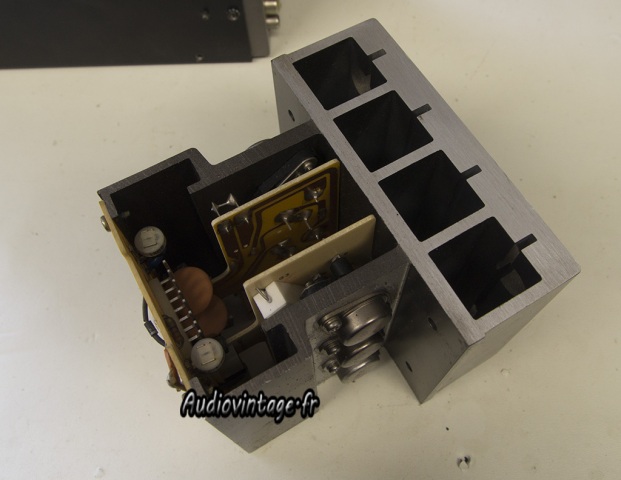

Voici un des modules d’amplification démonté.

Luxman L-100

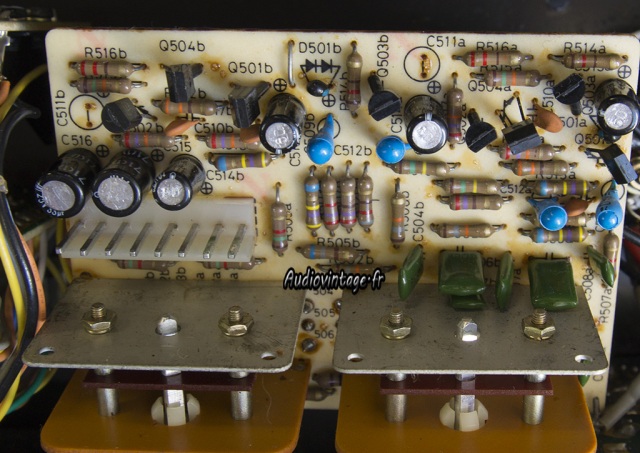

La carte driver associée est révisée. Même chose pour le second canal.

Luxman L-100
La section filtre et muting. Beaucoup de condensateurs à remplacer ici.
Encore une photo « perdue », vous ne verrez donc pas cette section révisée, désolé !

Luxman L-100

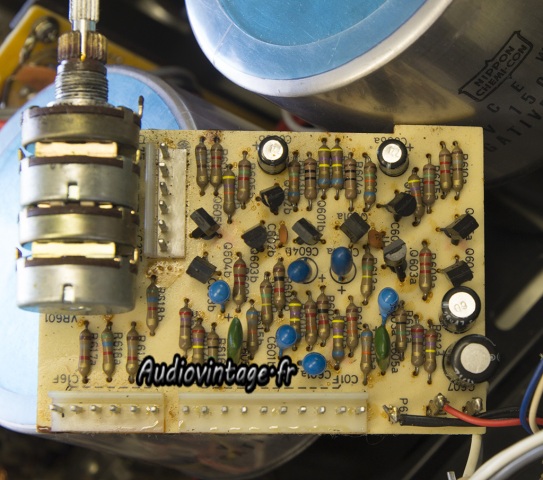

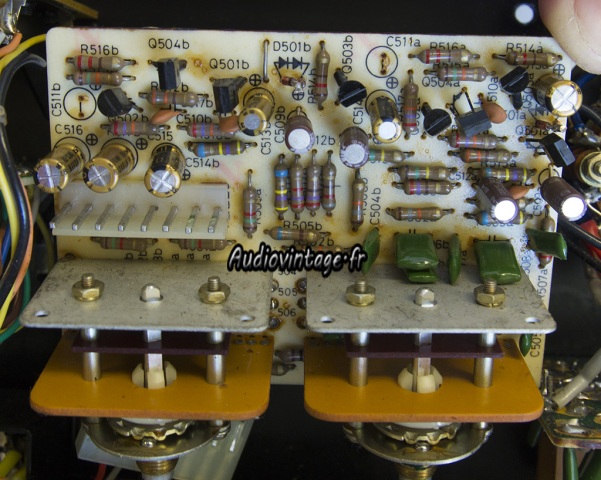

Je passe à la section tonalité.

Luxman L-100
Qui est donc elle aussi revue.

Luxman L-100

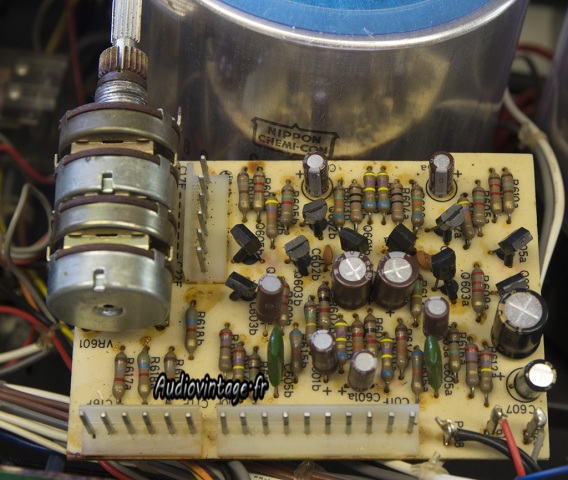

La section « flat amp » à aussi besoin d’une révision.

Luxman L-100
Fait.

Luxman L-100
Luxman L-100
Ici aussi quelques condensateurs à remplacer.

Luxman L-100

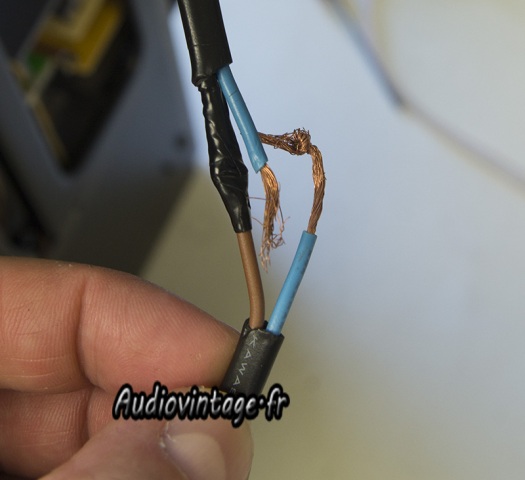

Le câble secteur à l’arrivée de l’appareil. Danger !

Luxman L-100

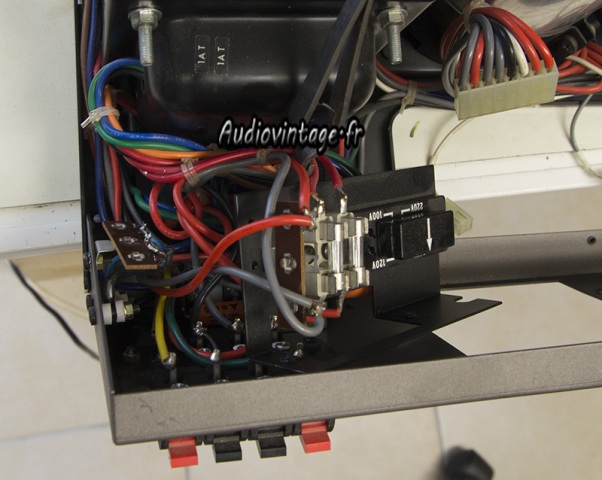

Le remplacement du câble dans son entier s’impose. Plus simple à dire qu’a faire, l’accessibilité est exécrable.

Luxman L-100

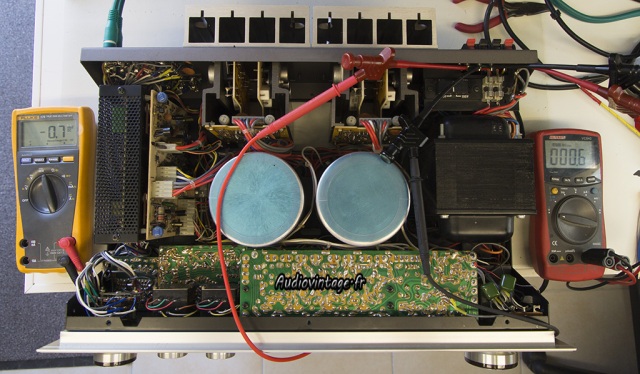

Le Luxman à ensuite droit au réglage de l’offset sur chaque canal.

Luxman L-100
Et la même chose pour le bias.

Les mesures sur banc de test sont malheureusement très mauvaises sur un canal, avec une distorsion dépassant 3% quelle que soit la puissance de sortie. Il y a un loup !

Luxman L-100

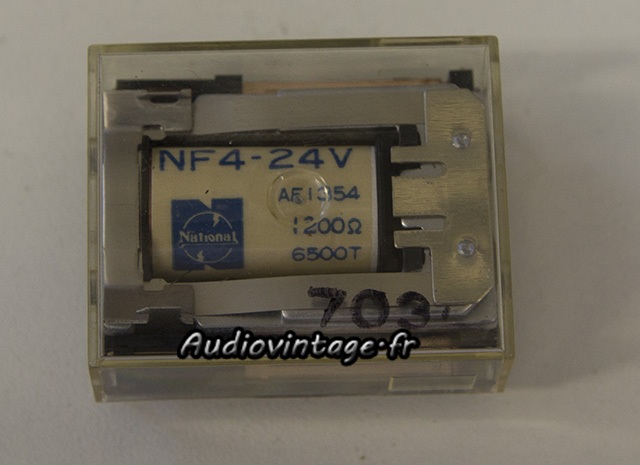

Voici le responsable ; Mais si rappelez vous, le fameux relais présent sur la section phono, c’est bien lui !
Contacts oxydés = mauvais contacts.
Son démontage est simple, son nettoyage carrément pas du tout. Si vous êtes ennuyé avec ce type de relais et que vous ne voulez pas vous arracher les cheveux, il sera plus simple de tenter d’en trouver un autre en remplacement…

Luxman L-100

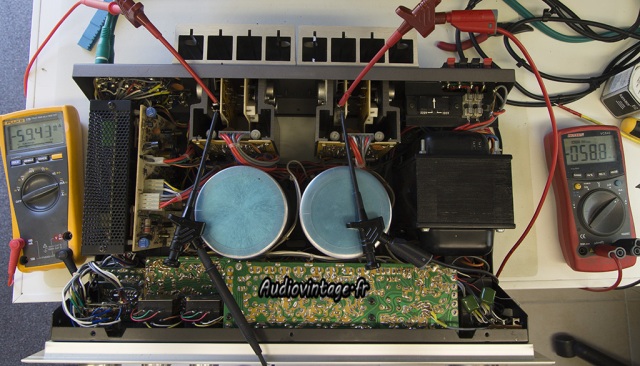

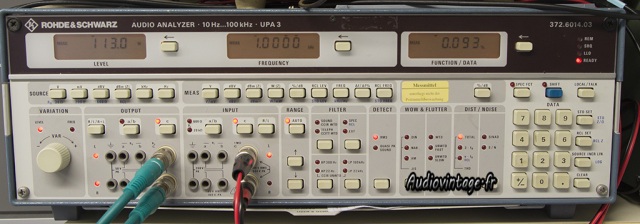

Voici des mesures correspondant à un Luxman L-100 en pleine possession de ses moyens.

Luxman L-100
Luxman L-100
Luxman L-100

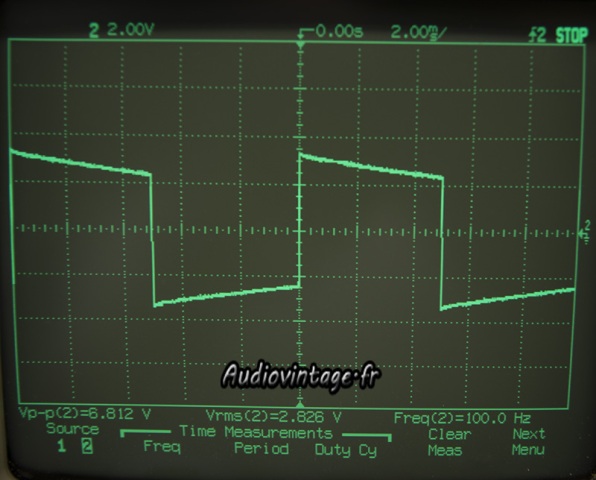

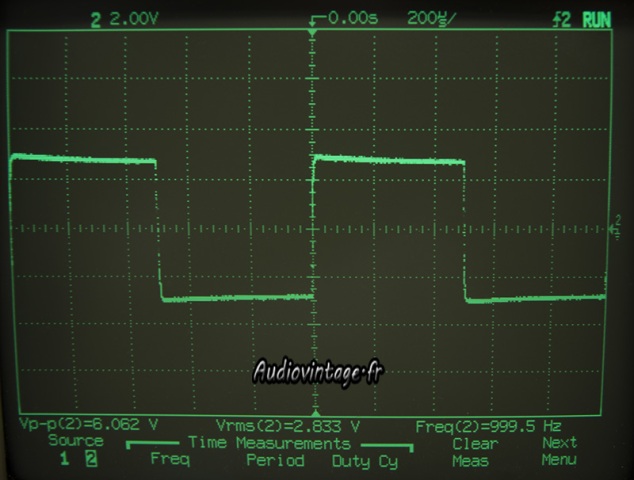

Quelques mesures de signaux carrés à 100hz, 1khz et 10khz.

Luxman L-100

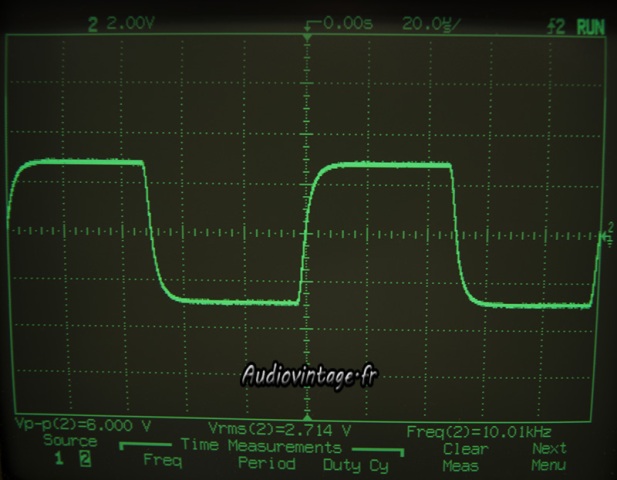

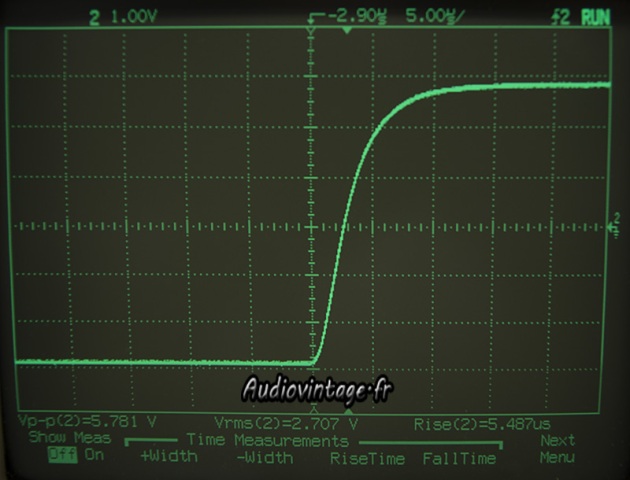

Temps de montée à 10khz.

Luxman L-100
Luxman L-100

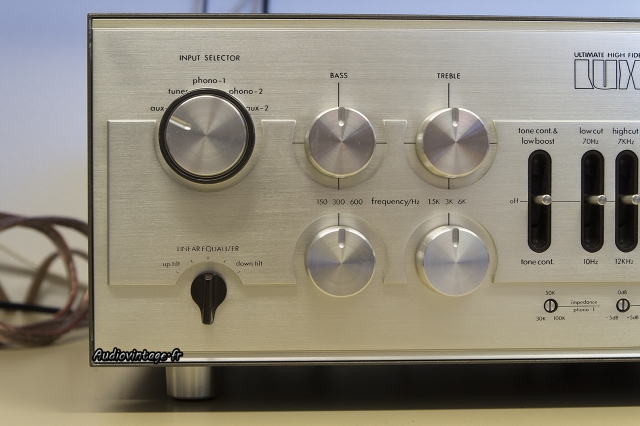

Détails…

Luxman L-100

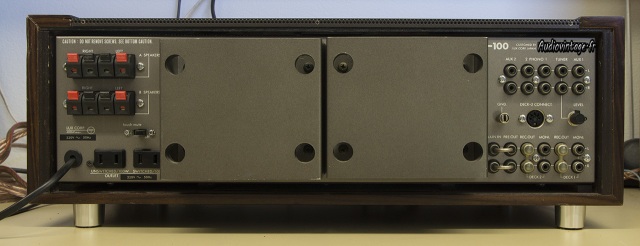

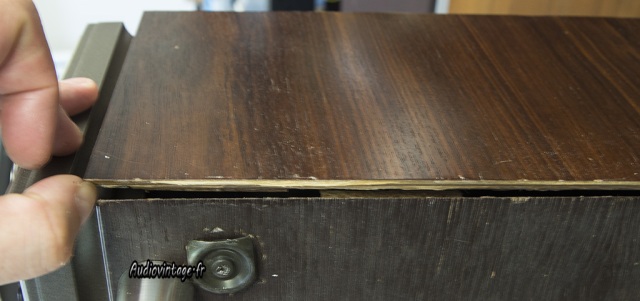

Coffret recollé.

Luxman L-100
Connectique.
