Luxman L-31
Révision « traditionnelle » pour cet intégré Luxman dans un état esthétique neuf !

Luxman L-31

Luxman L-31

Luxman L-31

Luxman L-31

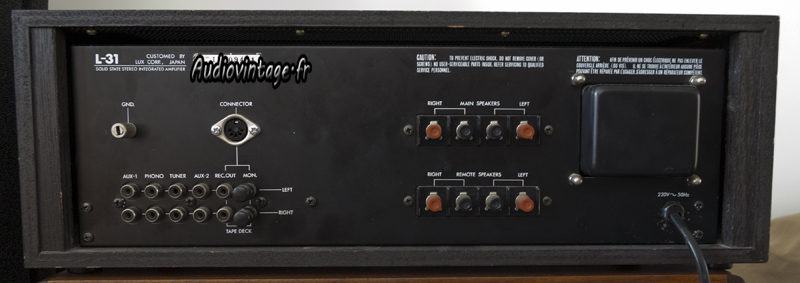

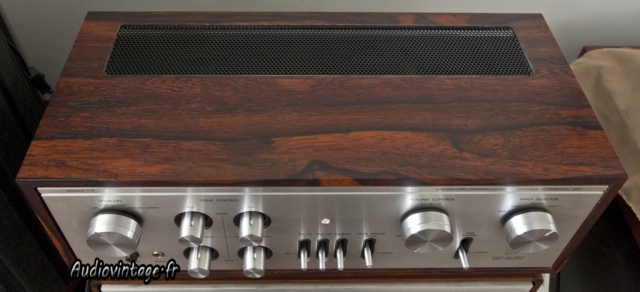

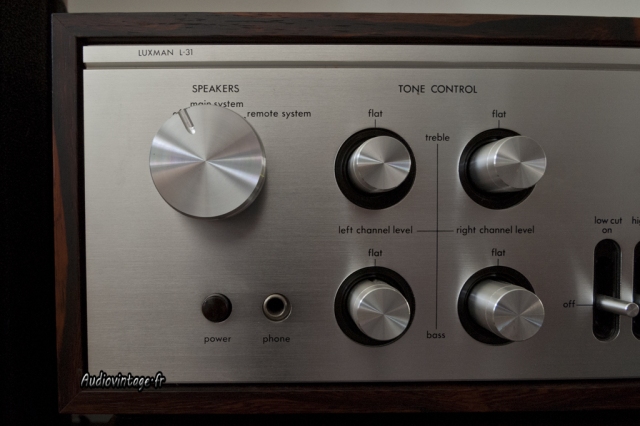

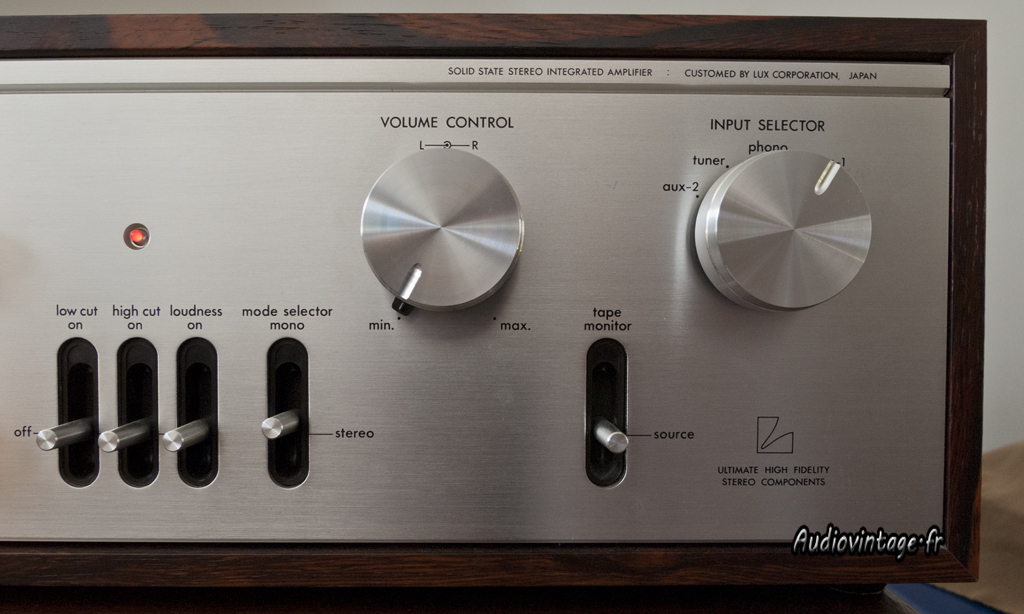

Il est réellement superbe, et nous allons faire du préventif pour que cette beauté soit synonyme de durabilité.

Luxman L-31

Luxman L-31

Intervention classique qui va consister au remplacement de l’intégralité des condensateurs chimiques, à la mise en place de nouvelle graisse thermique sous les transistors de puissance et au réglage de l’appareil.

Luxman L-31

Le Rifa X2 est en fin de vie, il sera également remplacé par un neuf.

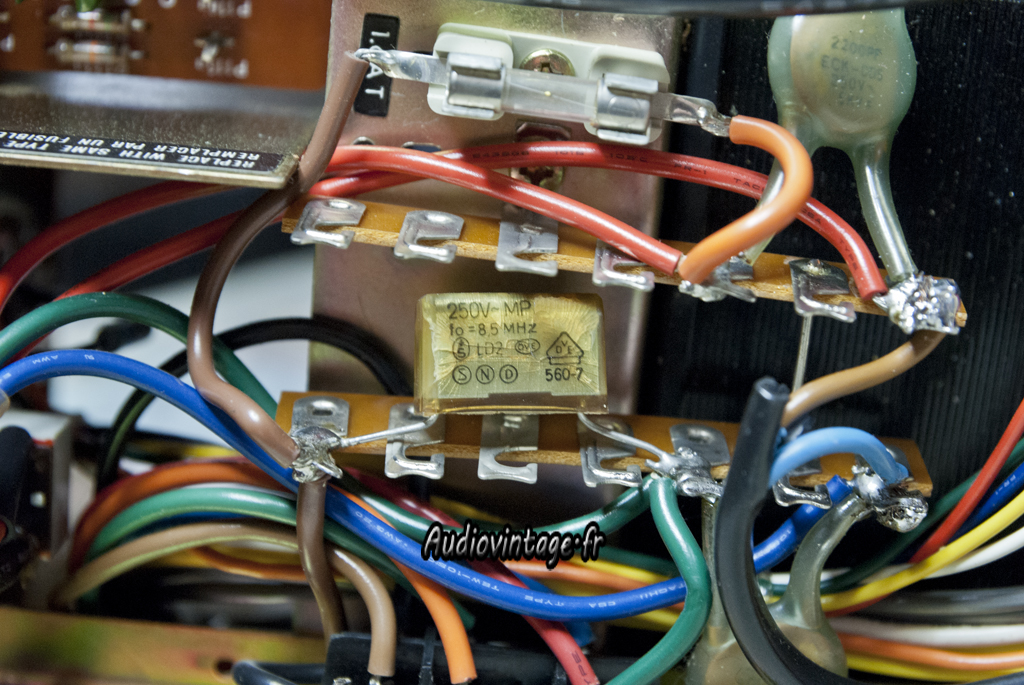

Les deux « pâtés » de soudures qui tiennent le câble secteur (à droite de la photo) seront également revus (sans doute une intervention antérieure).

Luxman L-31

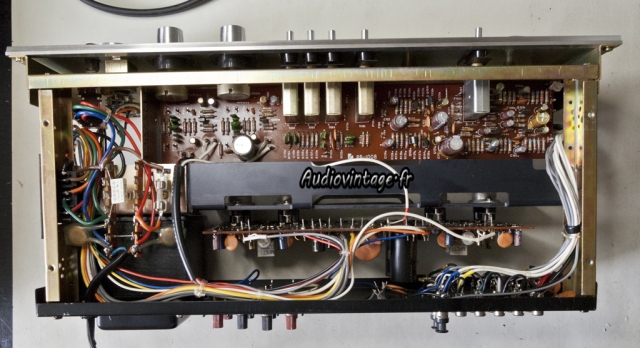

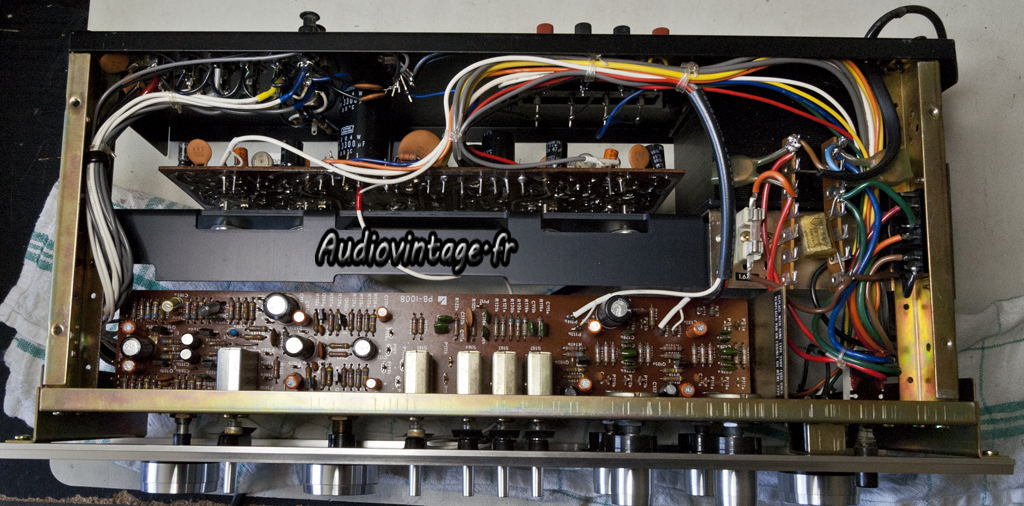

On commence par la carte principale, qui supporte l’amplification et l’alimentation.

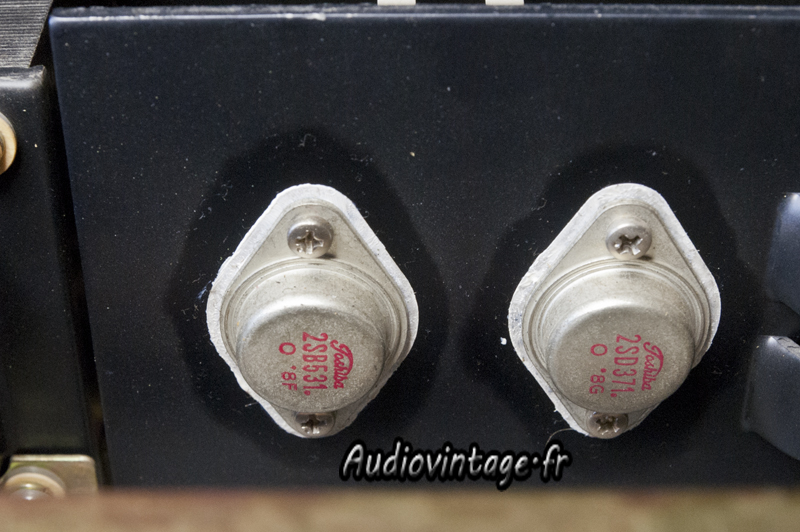

Pour cela il est nécessaire de déposer les transistors de puissances afin de retirer le radiateur.

Luxman L-31

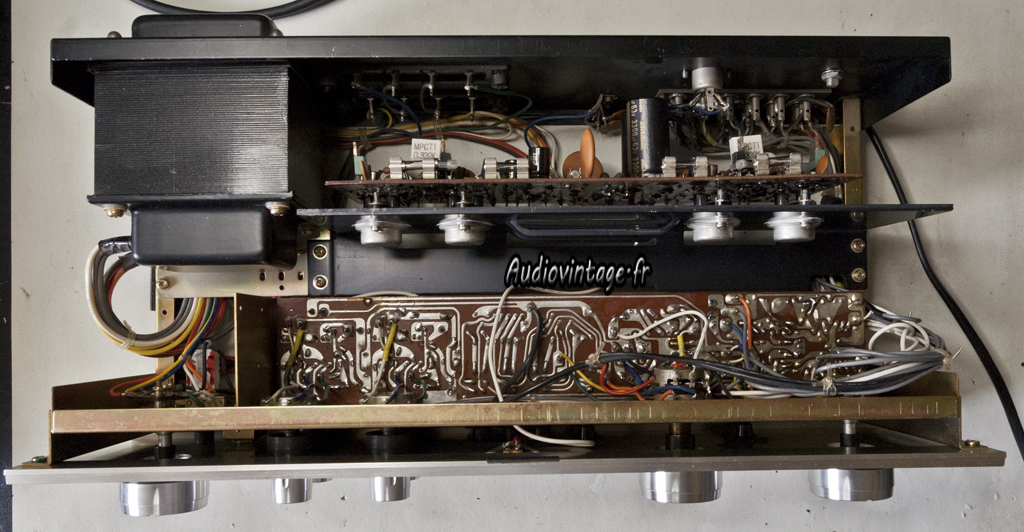

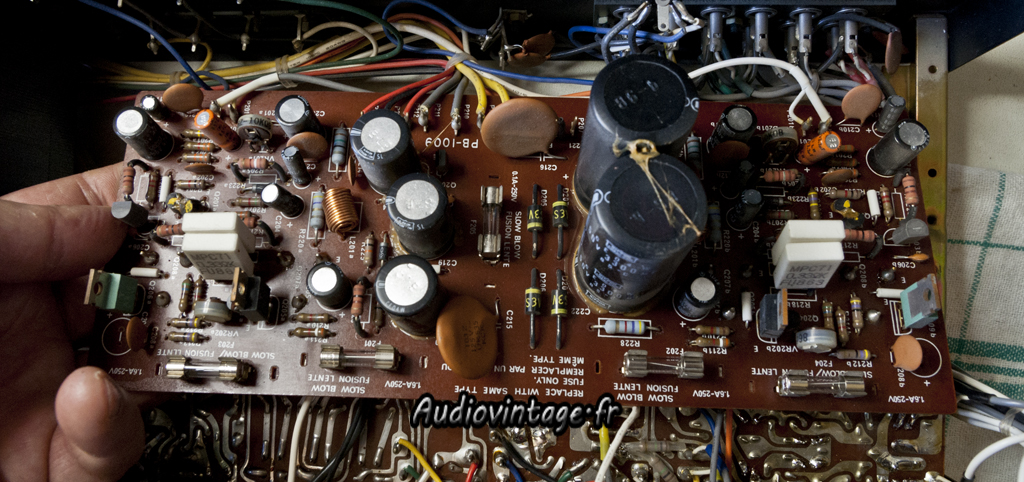

Voici la carte avant révision, les traces marron clair ne sont que des traces de colle non corrosive (ce n’est pas tout le temps le cas…)

Luxman L-31

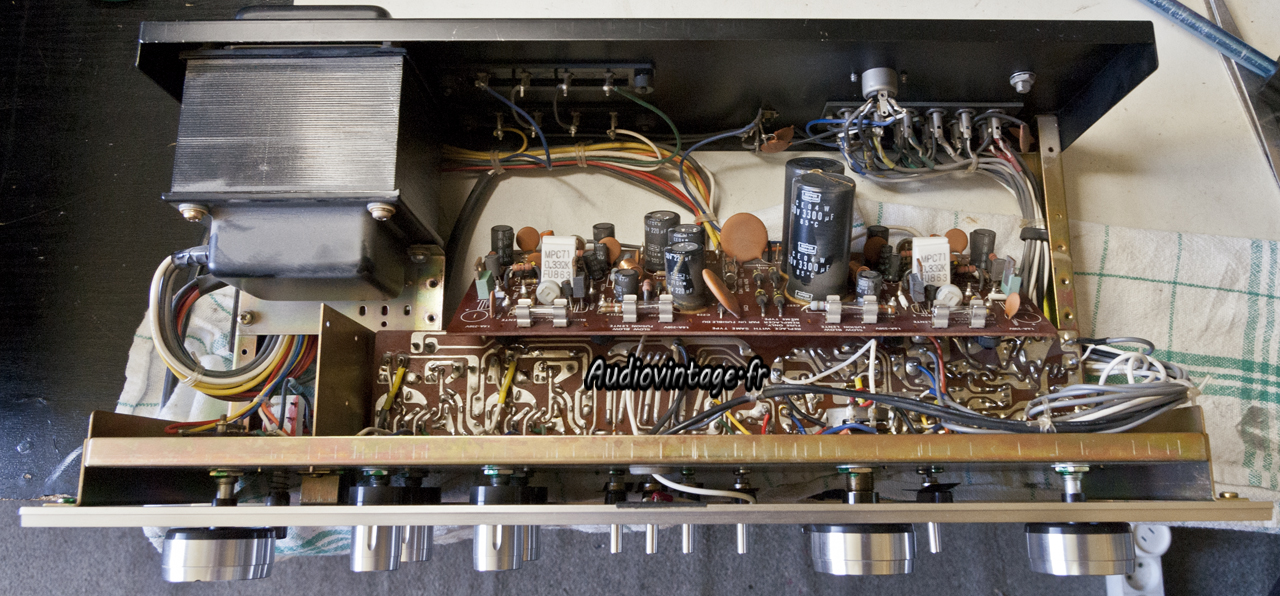

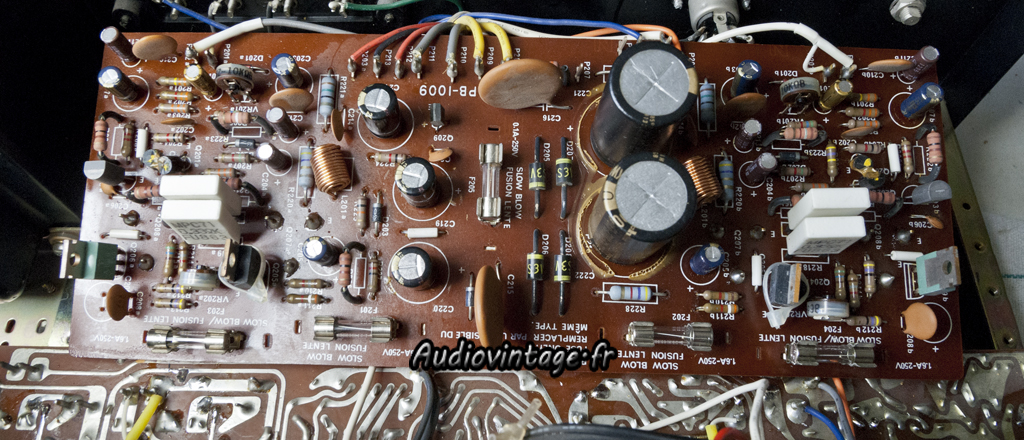

La carte refaite, nouveaux condensateurs chimiques, mise en place de colliers autour de deux paires de transistors afin de favoriser le couplage thermique.

Luxman L-31

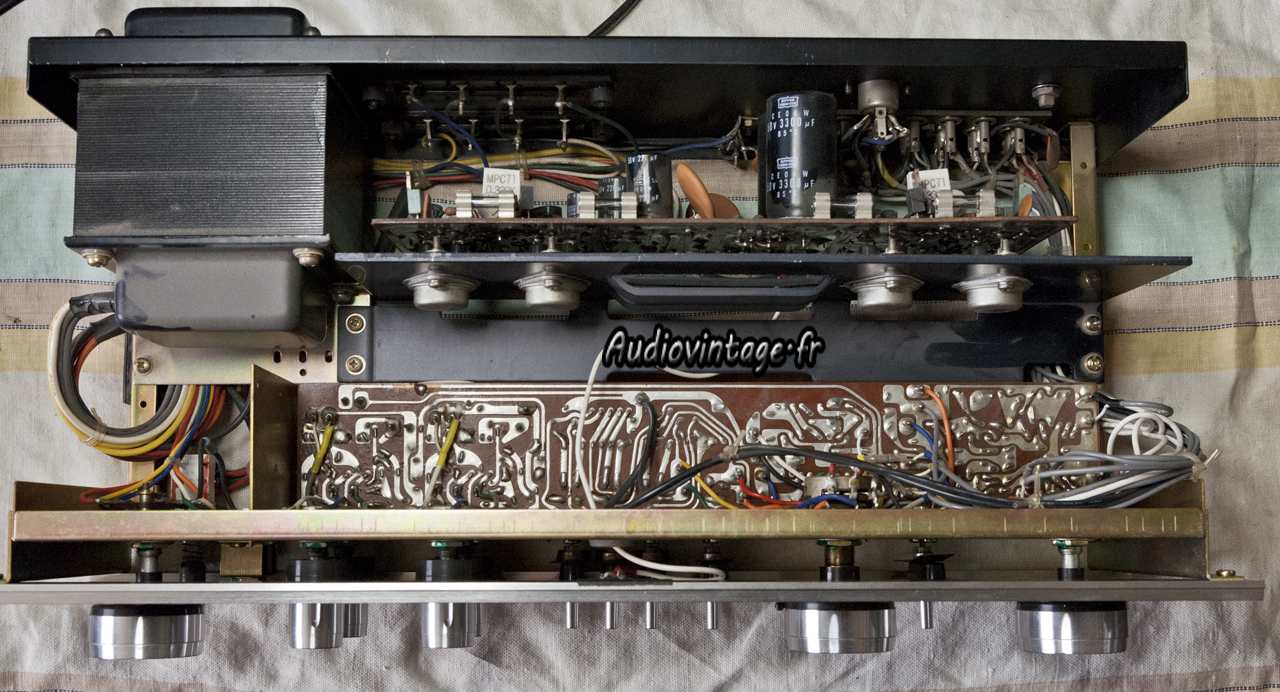

Remontage de la carte et nouvelle graisse thermique sous les transistors de puissance.

Luxman L-31

Luxman L-31
On attaque ensuite la carte située derrière la façade et qui supporte le préampli phono et la gestion des filtres et correcteurs.
Avec prudence et délicatesse, cette carte ne nécessite pas d’être démontée pour remplacer les condensateurs.
Désolé, je n’ai pas pris de photos proches lors de cette partie de la révision.

Luxman L-31

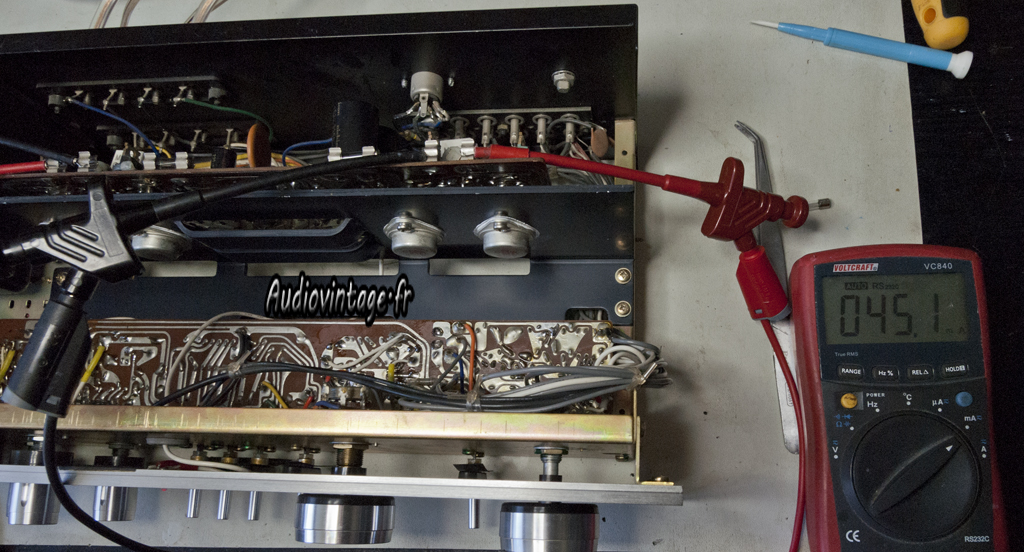

On passe ensuite au réglage de l’offset et du bias.

Luxman L-31

Luxman L-31
Pour terminer, les tests habituels sont effectués sur le Luxman pour valider la révision !

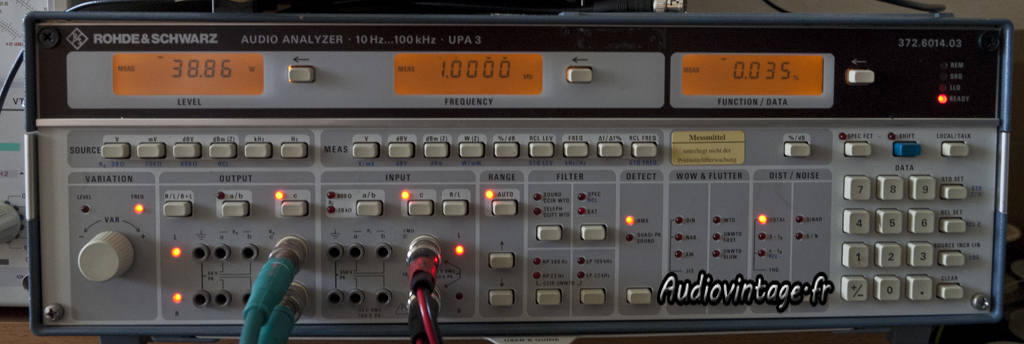

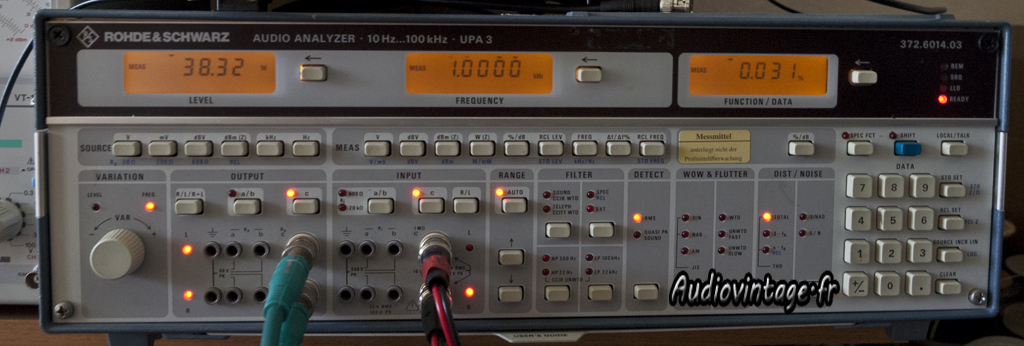

Il est en pleine forme, il développe la puissance annoncée par le constructeur (2×38 watts) avec une distorsion inférieure à celle annoncée (0.03% au lieu de 0.05%)

Luxman L-31

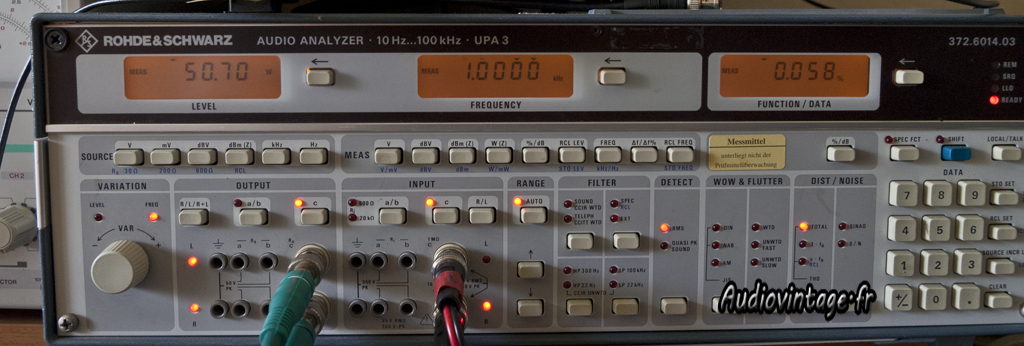

Il développe encore 50 watts par canal sous 8 ohms avec une distorsion de 0.05%.
