Luxman L-81

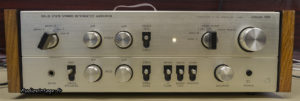

Luxman L-81 : très bien conservé.
Révision complète d’un très bel exemplaire de Luxman L-81.

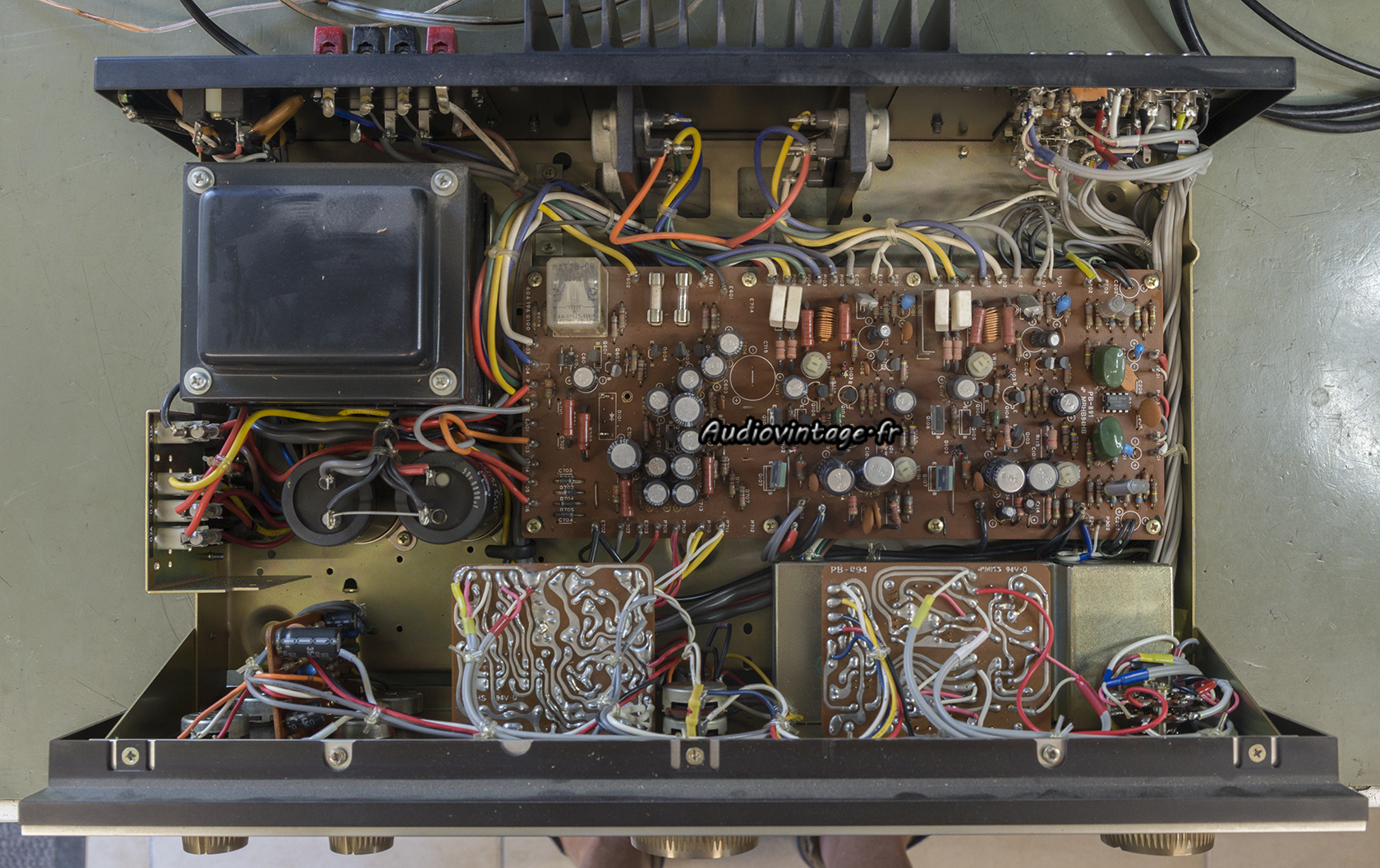

Luxman L-81 : à son arrivée.
L’amplificateur fonctionne. Les contacts du relais sont oxydés, les commandes sont encrassées et il arrive qu’un canal disparaisse lors de la manipulation de certaines d’entre elles. Le voyant « on » n’est pas d’origine et il n’est ni de la bonne couleur ni de la bonne intensité.

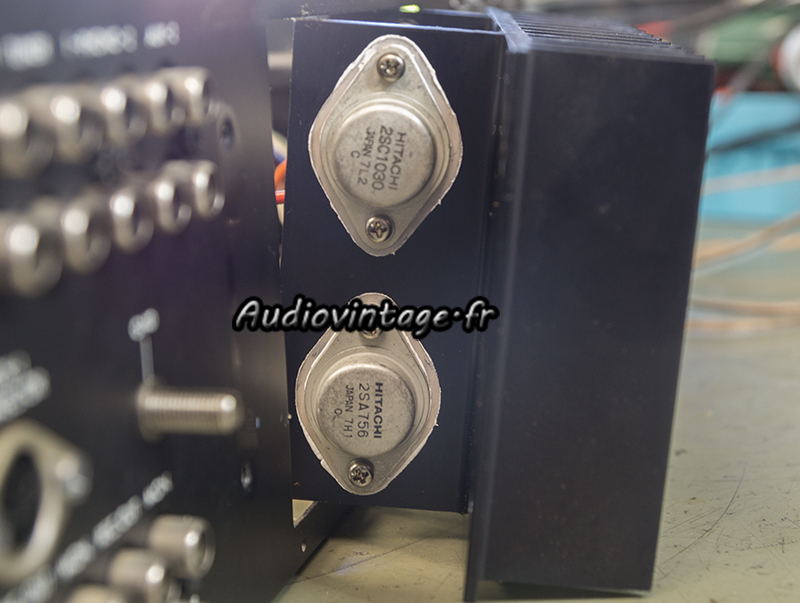

Luxman L-81 : micas neufs, graisse fraiche.
Les transistors de puissances sont retirés, nettoyés, testés, puis remontés sur des micas neufs et de la graisse fraiche.

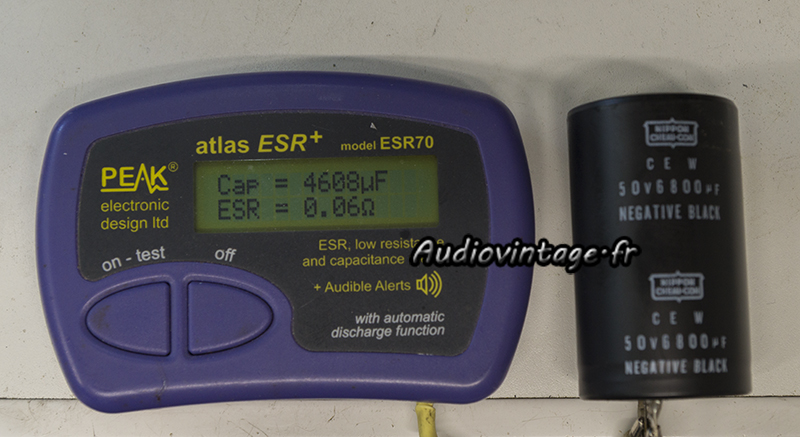

Luxman L-81 : condensateur fatigué.
Les condensateurs de filtrage originaux sont usés.

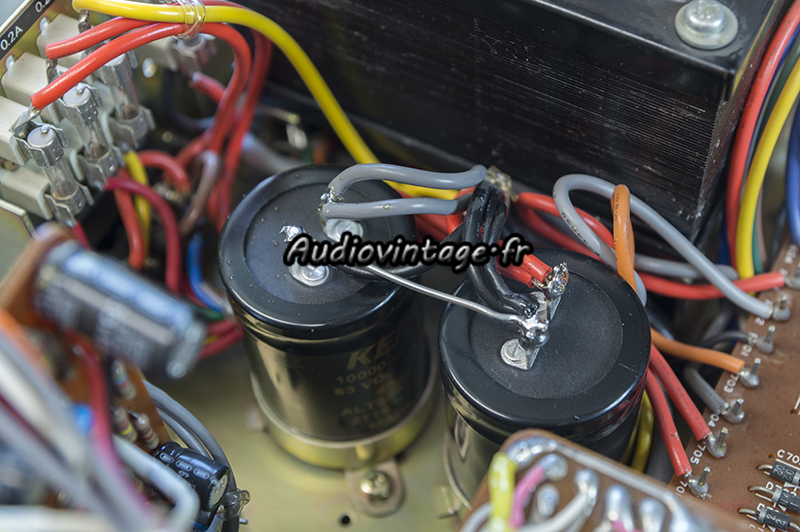

Luxman L-81 : filtrage alimentation neuf en place.
Ils sont donc remplacés.

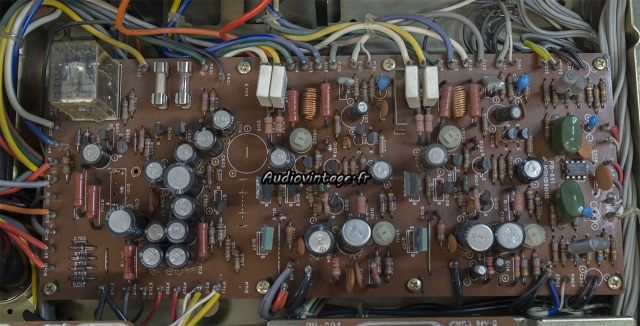

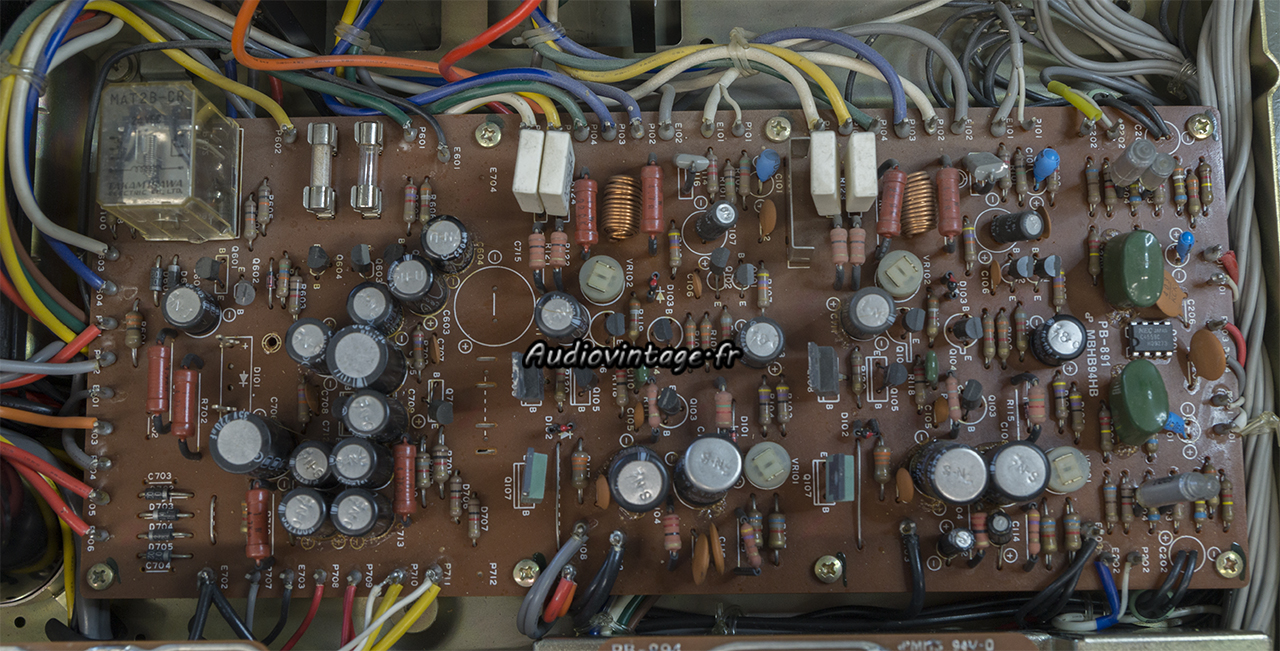

Luxman L-81 : circuit principal à réviser.
Le circuit principal.

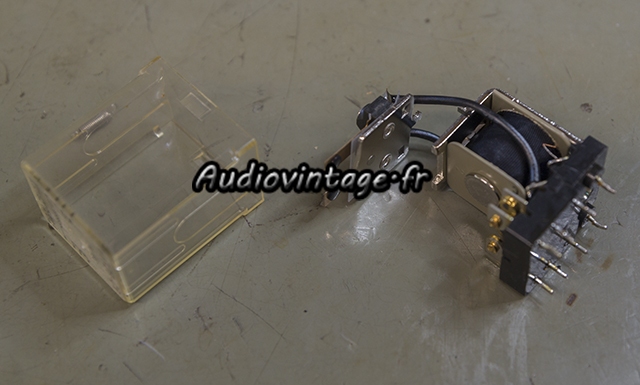

Luxman L-81 : relais à désoxyder.
Le relais est ouvert pour désoxyder ses contacts.

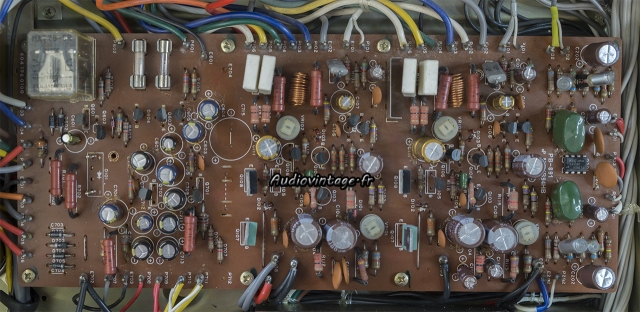

Luxman L-81 : circuit principal révisé.
Relais remonté. Tous les condensateurs chimiques sont neufs ainsi que certaines diodes.

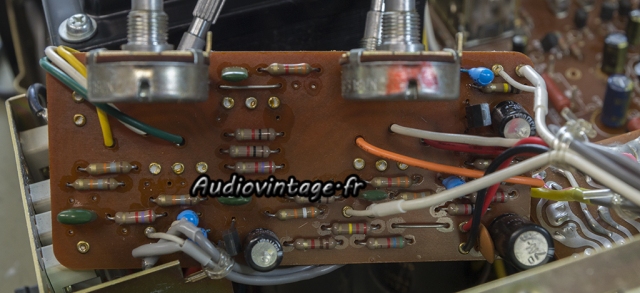

Luxman L-81 : circuit tonalité à revoir.
Le circuit de tonalité.

Luxman L-81 : circuit tonalité révisé.
Condensateurs chimiques et transistors (potentiellement problématiques avec l’âge) sont remplacés.

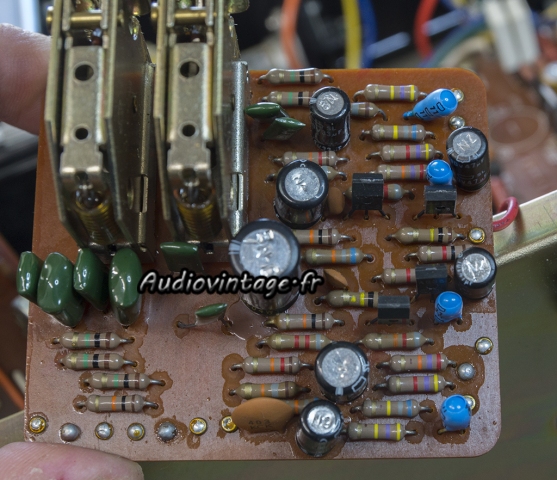

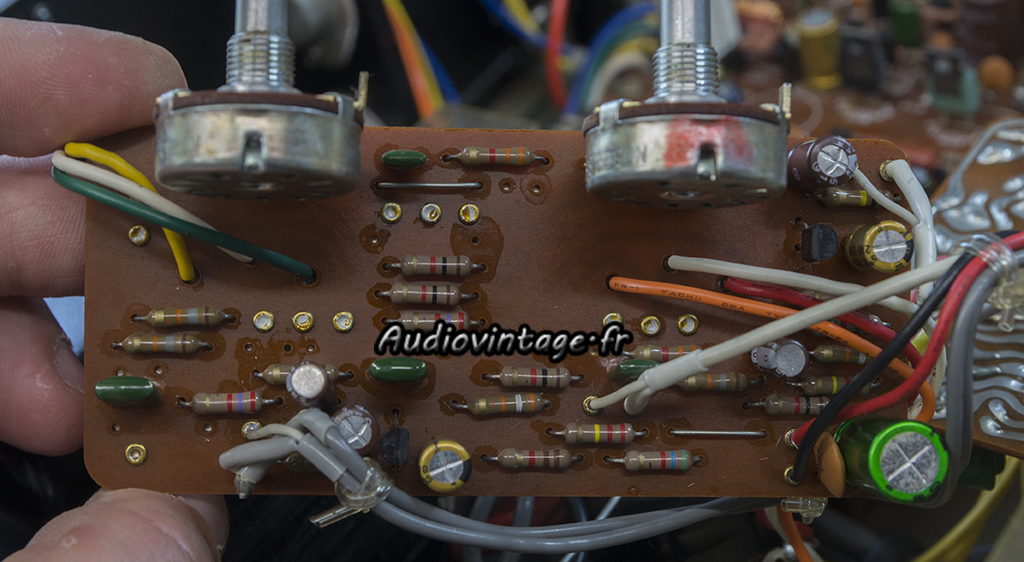

Luxman L-81 : circuit filtre à revoir.
Le circuit des filtres.

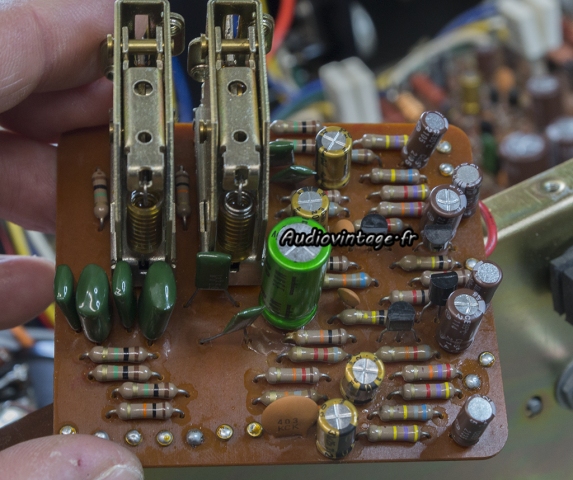

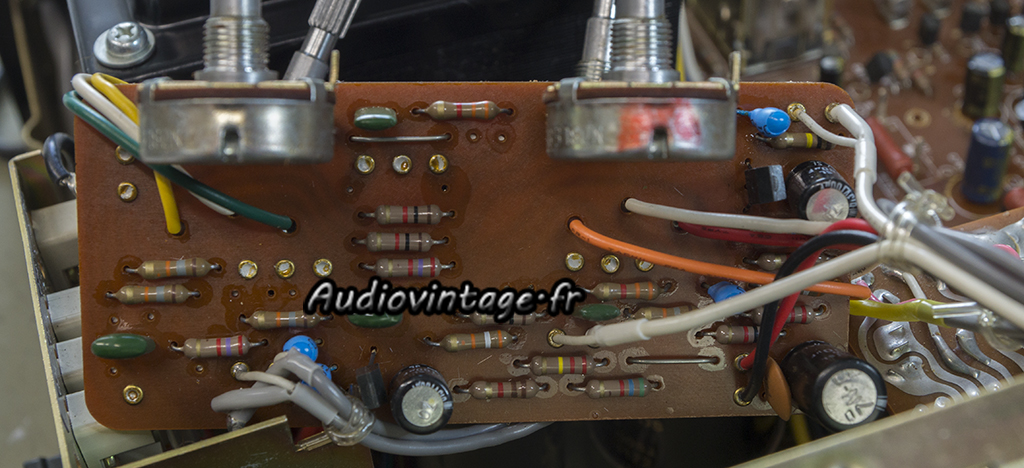

Luxman L-81 : circuit filtre révisé.
Intervention identique.

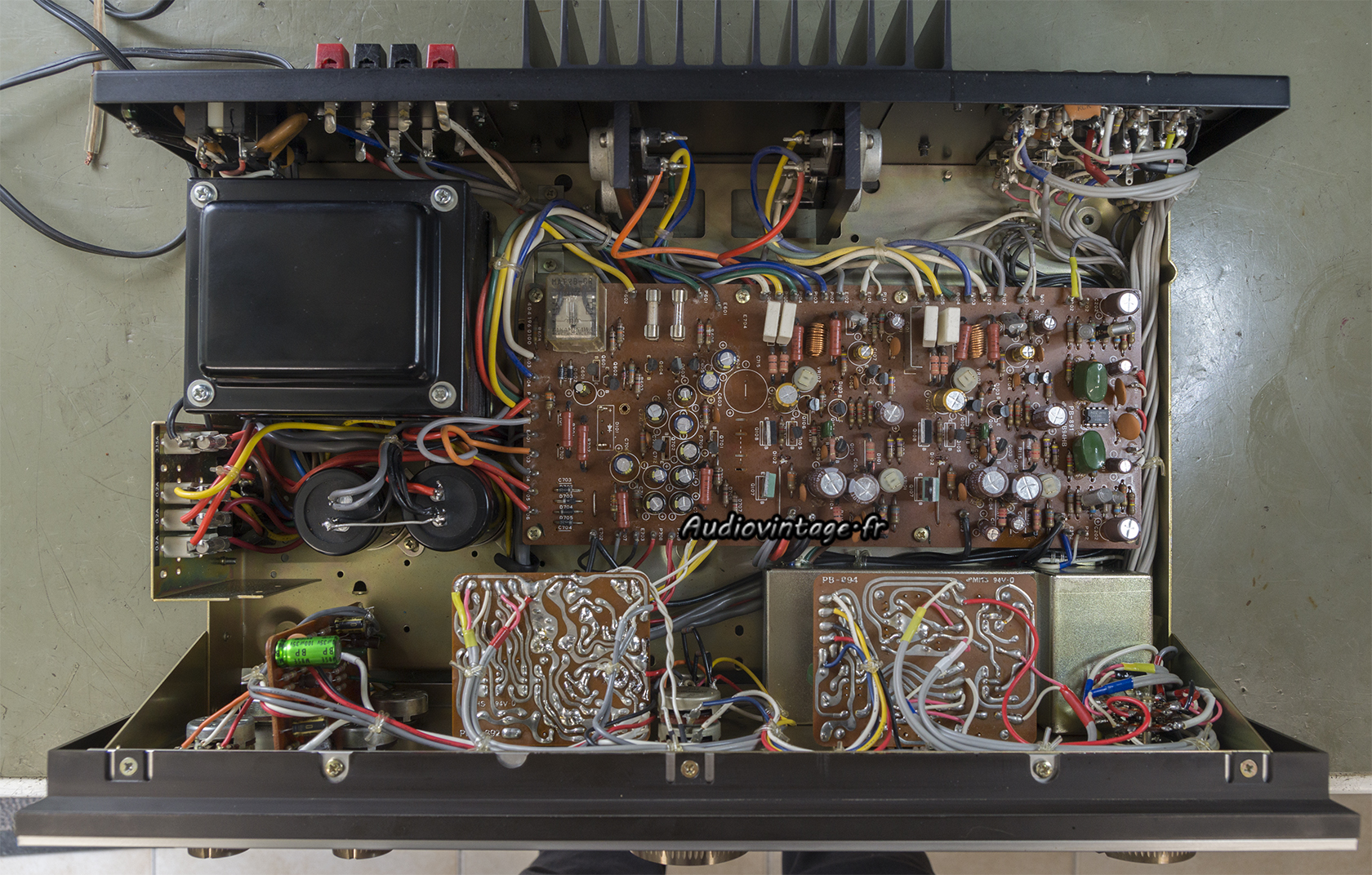

Luxman L-81 : terminé.
Le voyant « on » est remplacé, les commandes nettoyées. L’appareil est passé en 240v puis les courants de repos et offsets sont ajustés.
Terminé.

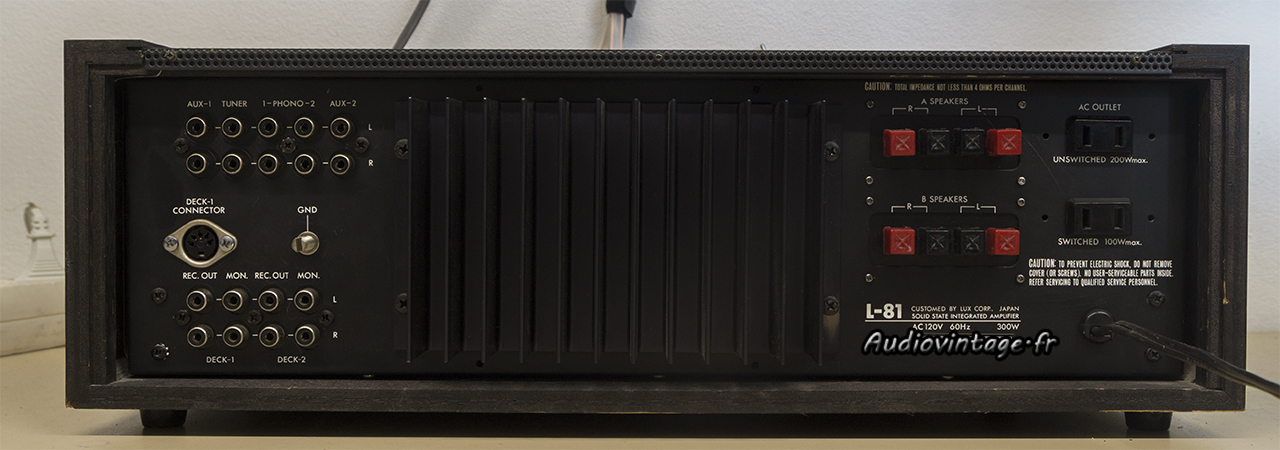

Luxman L-81 : connectique.
Connectique.

Les mesures sur entrée Aux :

Luxman L-81 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Luxman L-81 : distorsion-a-2x45w-sous-8-ohms-entree-aux
Distorsion à 2x45w sous 8 ohms, entrée aux.

Luxman L-81 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Luxman L-81 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

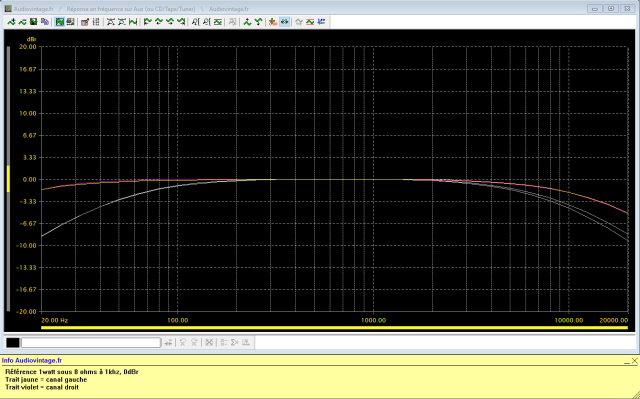

Luxman L-81 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Luxman L-81 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Luxman L-81 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

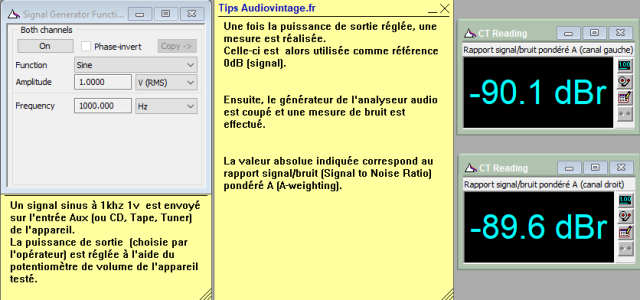

Luxman L-81 : rapport-signal-bruit-a-2x45w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x45w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Luxman L-81 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

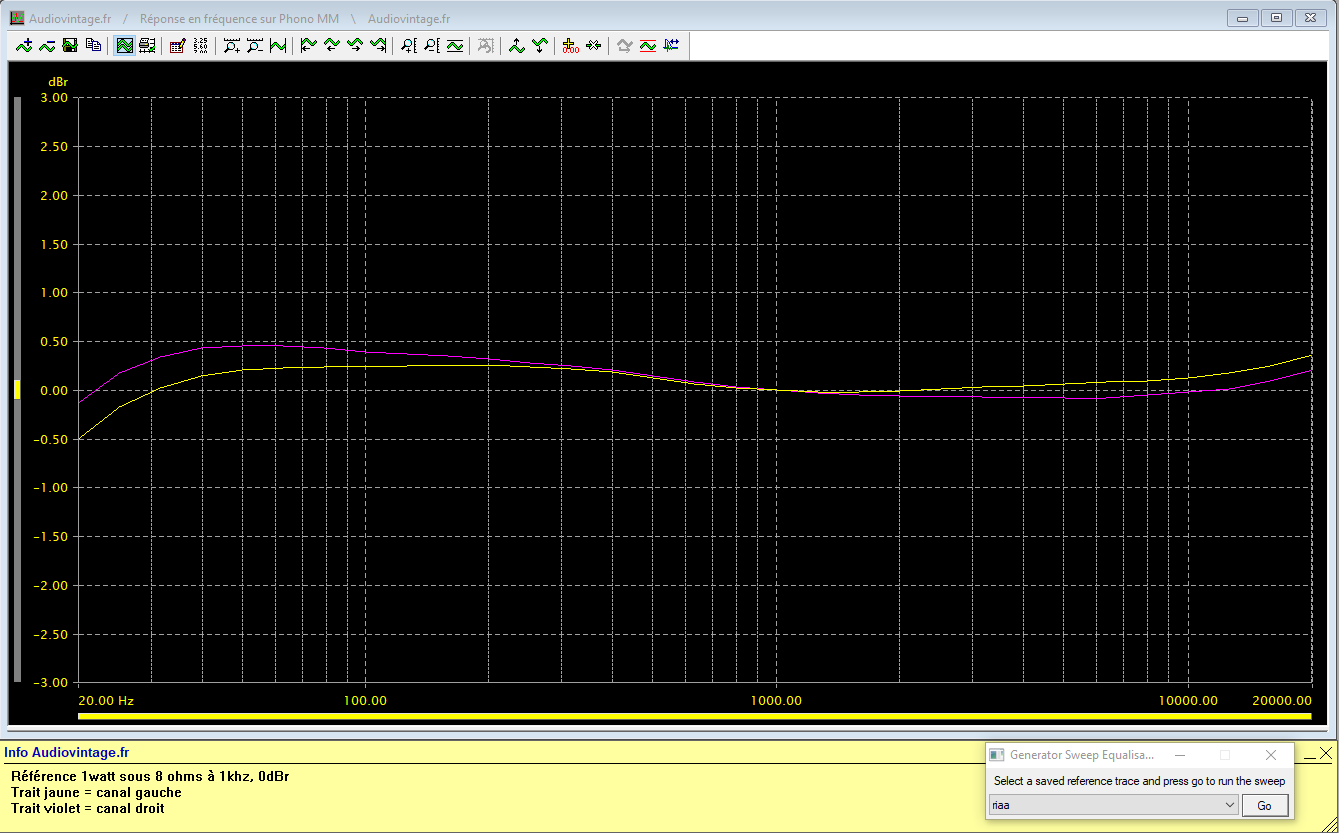

Luxman L-81 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

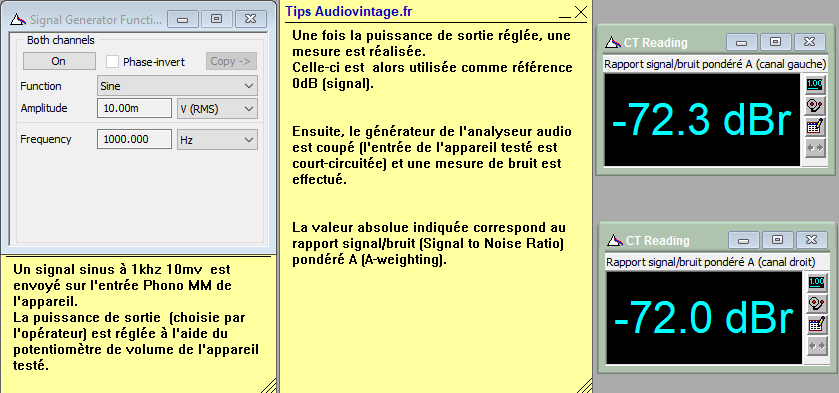

Luxman L-81 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

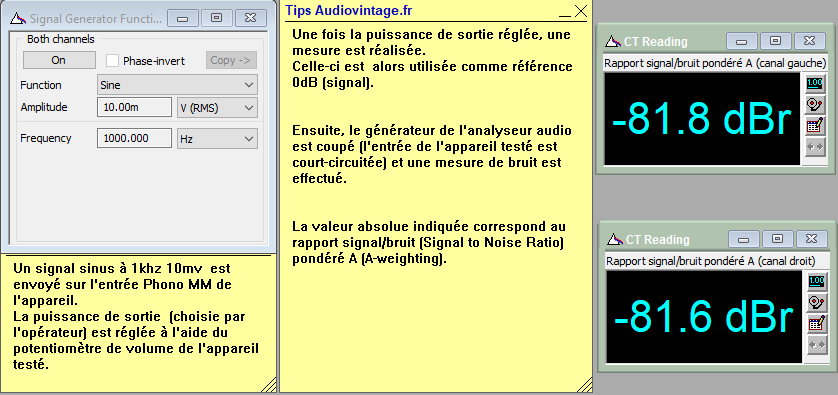

Luxman L-81 : rapport-signal-bruit-a-2x45w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x45w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Luxman L-81 : signal-carre-a-100hz
Luxman L-81 : signal-carre-a-1khz
Luxman L-81 : signal-carre-a-10khz

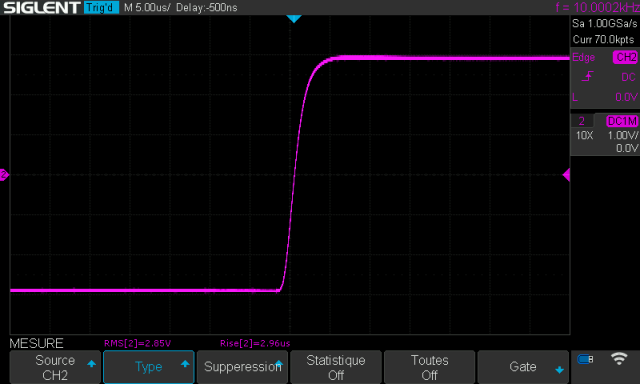

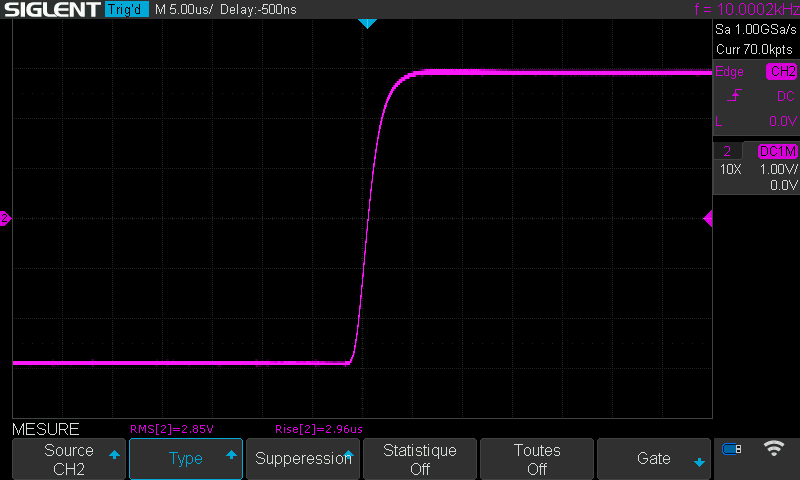

Luxman L-81 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.

Et si vous faisiez réparer et/ou réviser votre Luxman ? : L’atelier Audiovintage

Cet article a 2 commentaires

  1. Cam Gilbert

    I love your work btw.

    Quick question, how do you decide what diodes to replace, normally I dont do that during restores (unless they have failed or control over temp)

    Cheers

    Cam

  2. Audiovintage

    Hi, this is just the experience. After working in a lot of the same model of amplifier, I know that it’s better to change some components has I already had to change them because of a failure.
    Thierry.
