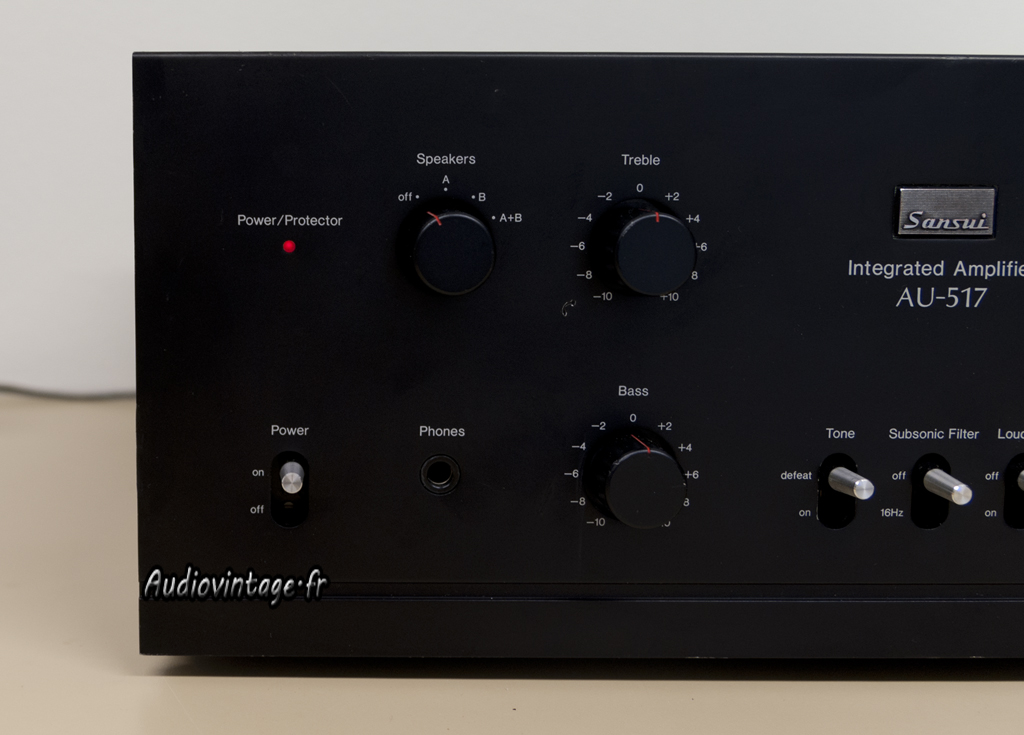

Un beau « petit « intégré venu se refaire une santé.
L’appareil est fonctionnel, quelques commandes crachotent comme d’habitude. Le propriétaire m’a envoyé la bête pour une révision complète et un remplacement des borniers HP.

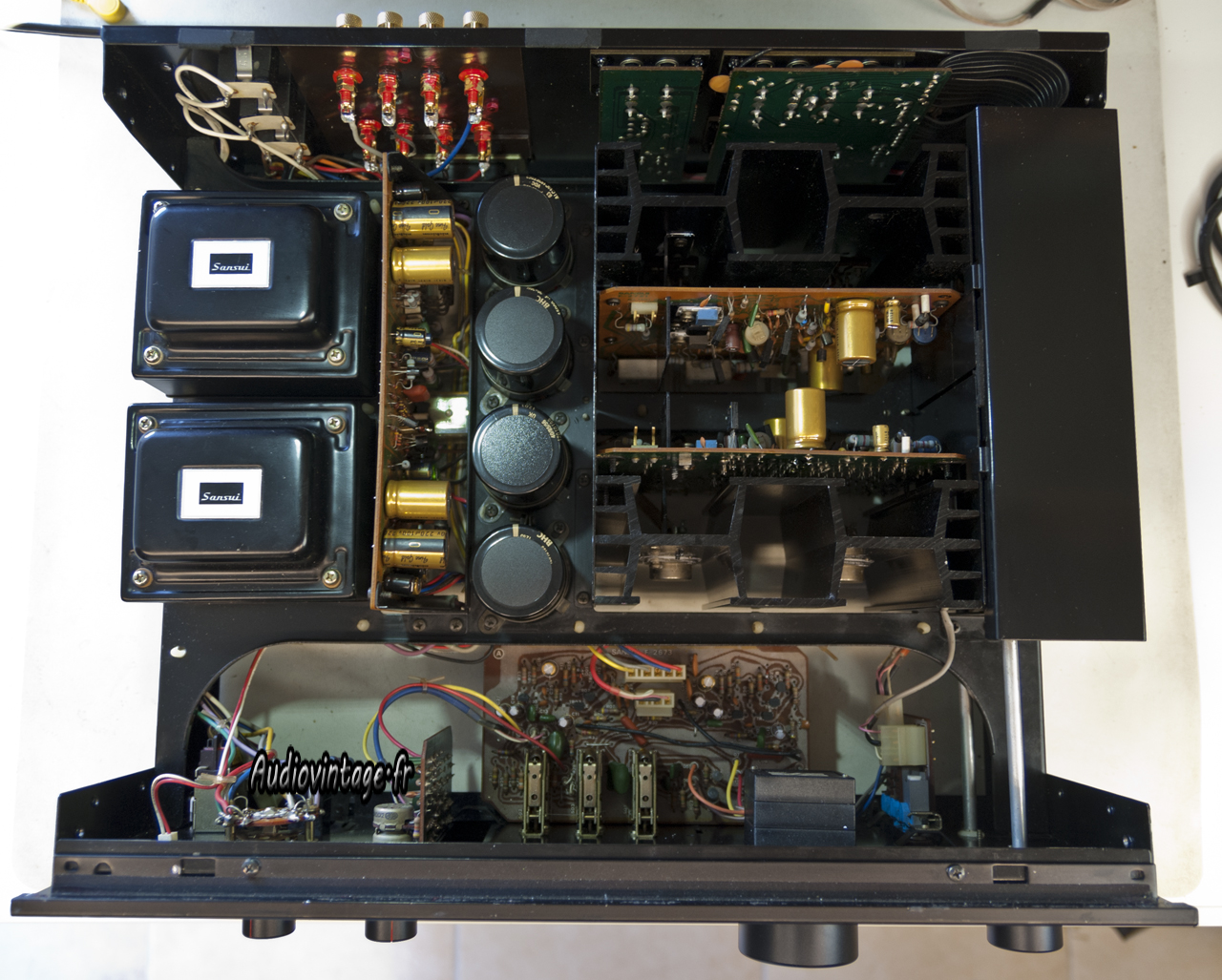

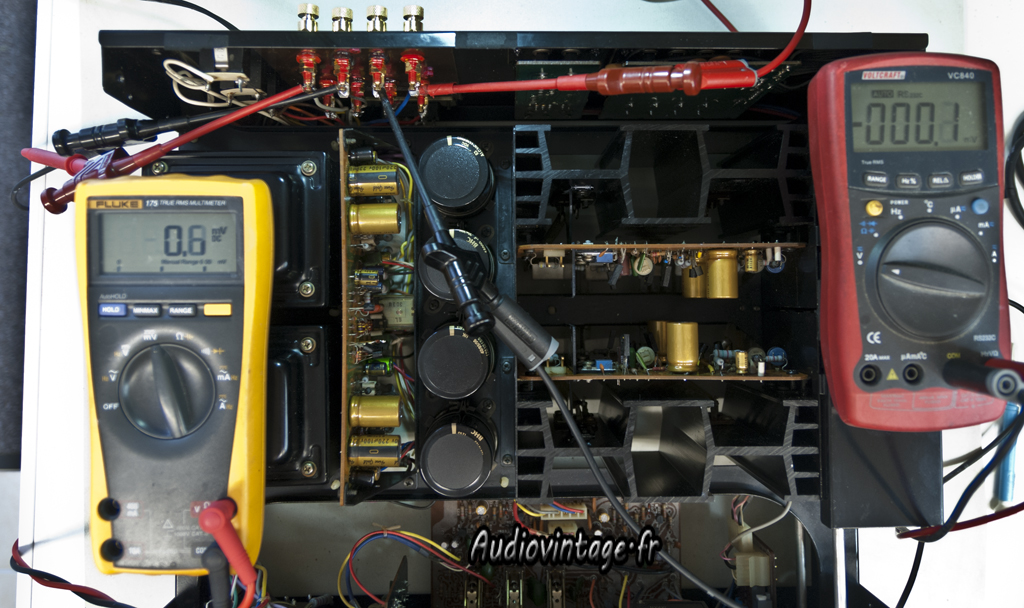

Un petit test d’un des quatre condensateurs de filtrage de 12.000uf.
Ce n’est pas brillant, les mesures sont identiques hors circuit. Les trois autres sont dans le même état, ils sont cuits.

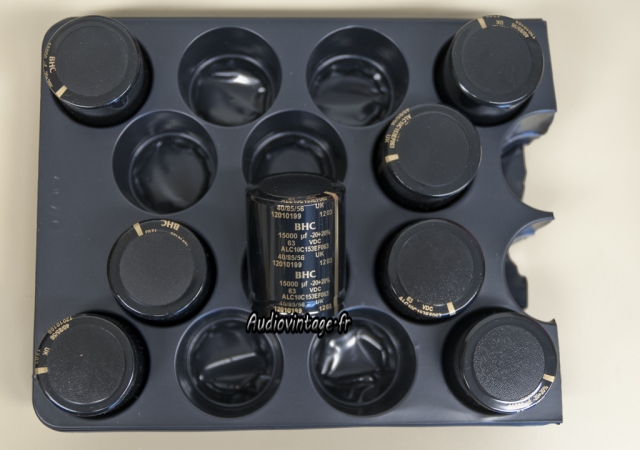

Les remplaçants en attente de montage. Il y a du rab pour un autre AU-517 en attente de dépannage et de révision complète également.

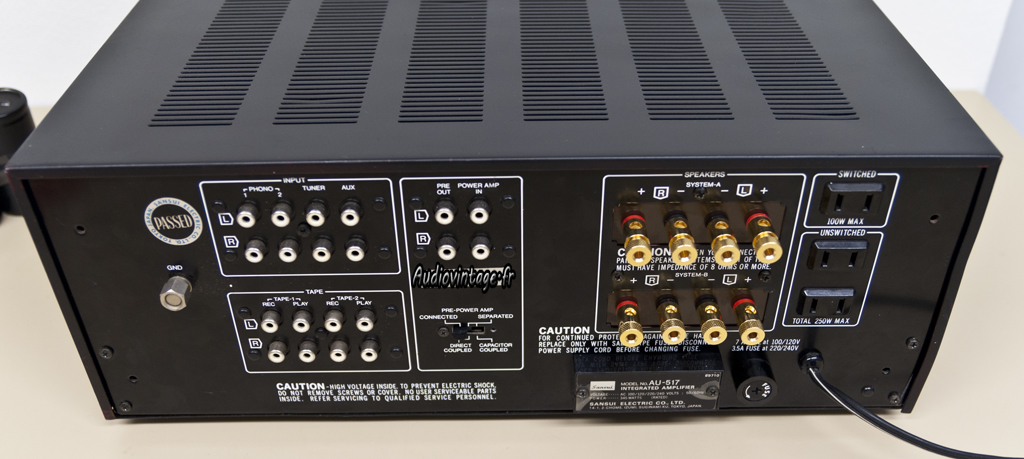

Les nouveaux borniers à adapter derrière l’amplificateur. Ici aussi, du supplément pour l’autre AU-517.
Fabrication d’un support bakélite pour les nouveaux borniers et montage dans l’amplificateur.

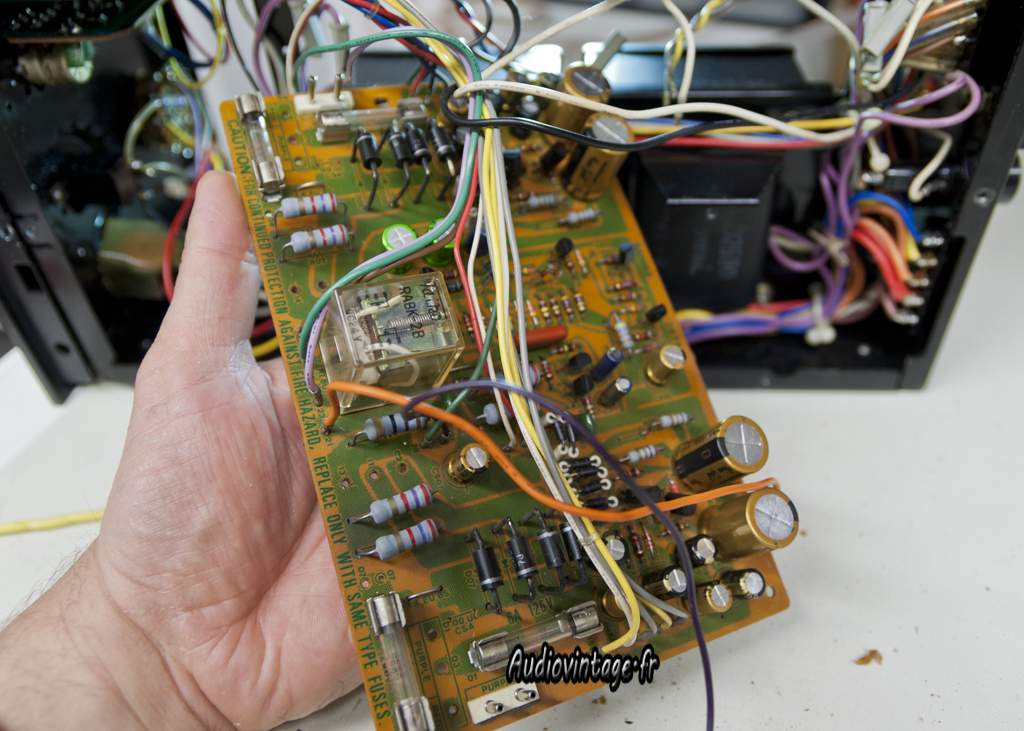

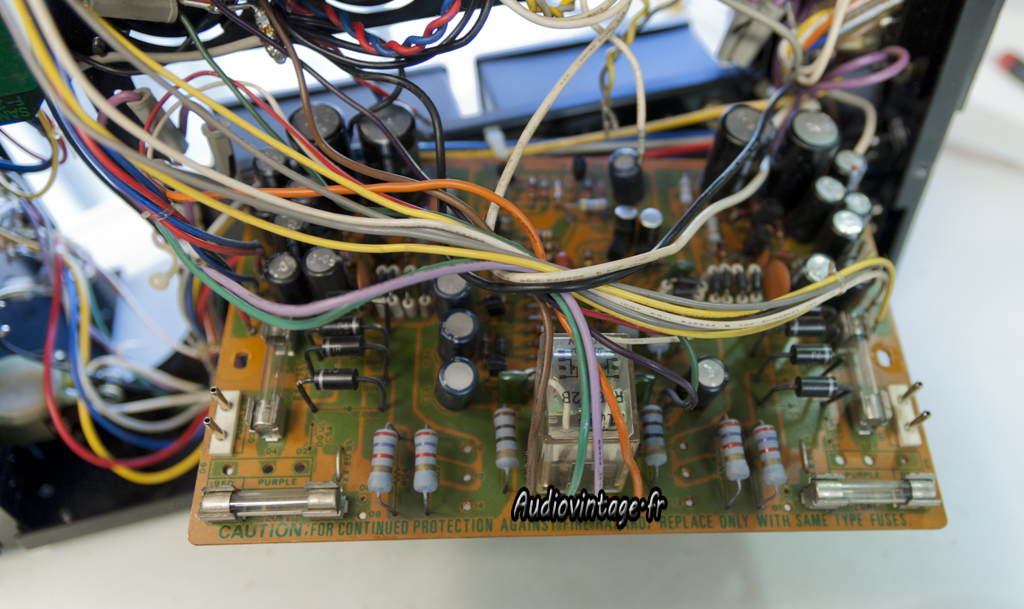

Démontage de la carte d’alimentation/protection pour réfection.
Le relais est démonté et les contacts nettoyés.
Retour sur la carte. Certains condensateurs ont été collés lors du montage en usine.

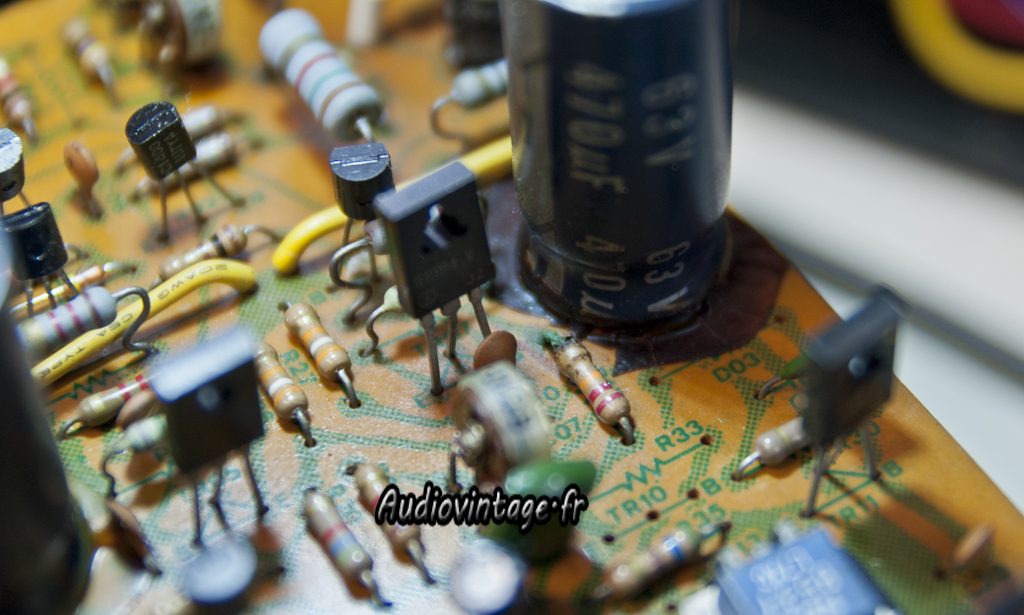

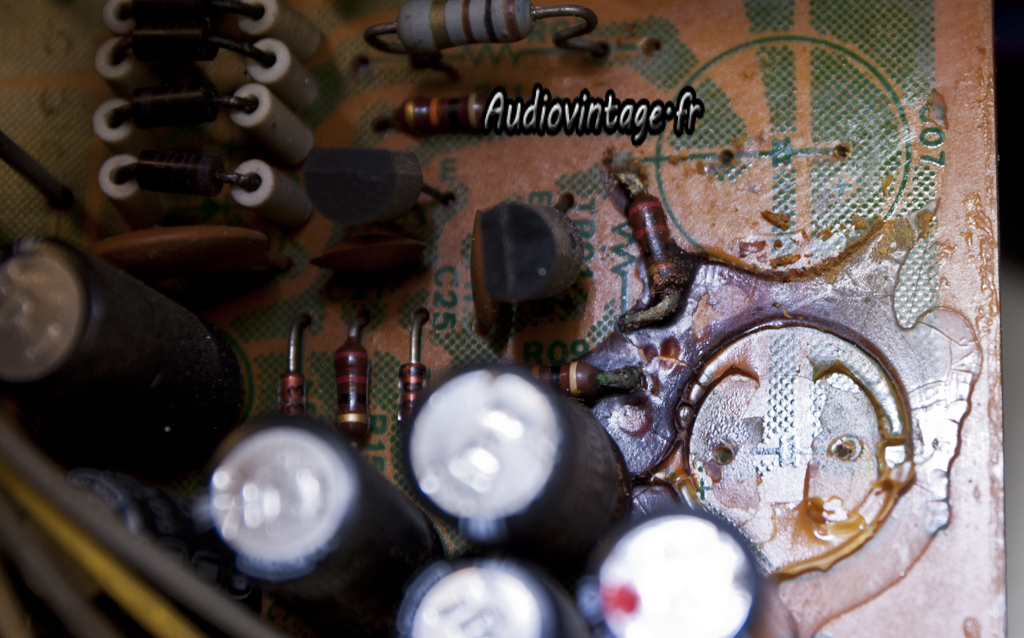

Cette colle est devenue corrosive et attaque les pattes des composants les plus proches comme cette résistance. A remplacer.
Nettoyage, nouvelle résistance et nouveaux condensateurs.
Carte terminées avec entre autre le remplacement intégral des condensateurs.

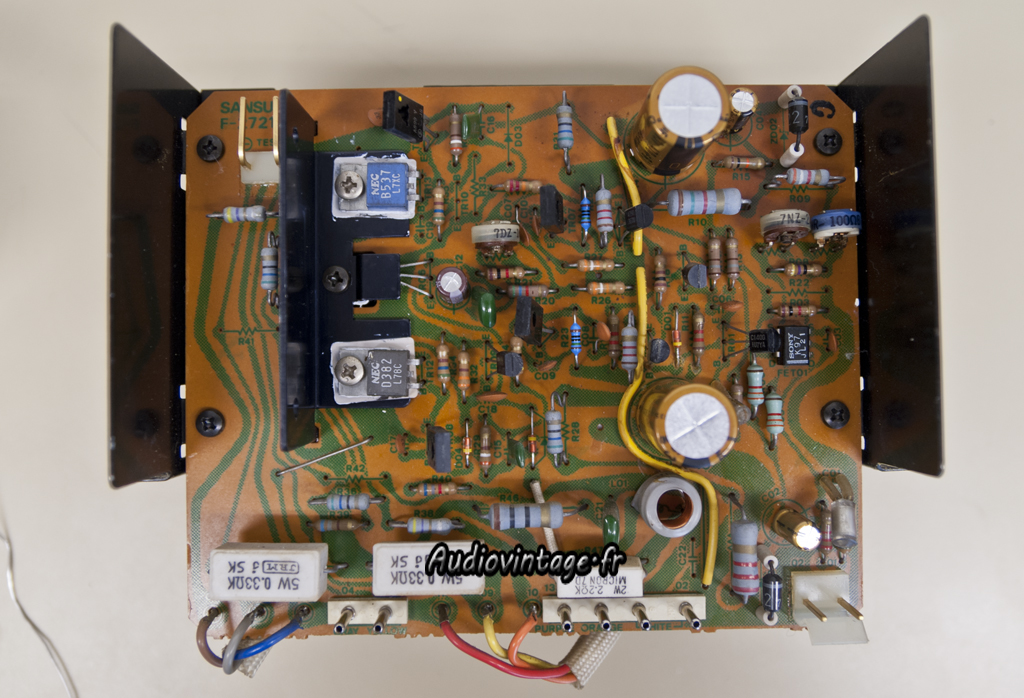

Et voici une carte driver, le radiateur et les transistors de puissance montés dessus, ceci est pour un canal.
Les deux petites résistances marron sur-élevées au milieu de la carte ne sont pas d’origine. On devrait y trouver des « fuse resistor ». Ces dernière ont sans doute posé problème (comme toujours) et ont donc été remplacées.
Problème : les originales sont des 150ohms, celles-ci sont des 1.5kohms. Erreur donc, à changer.

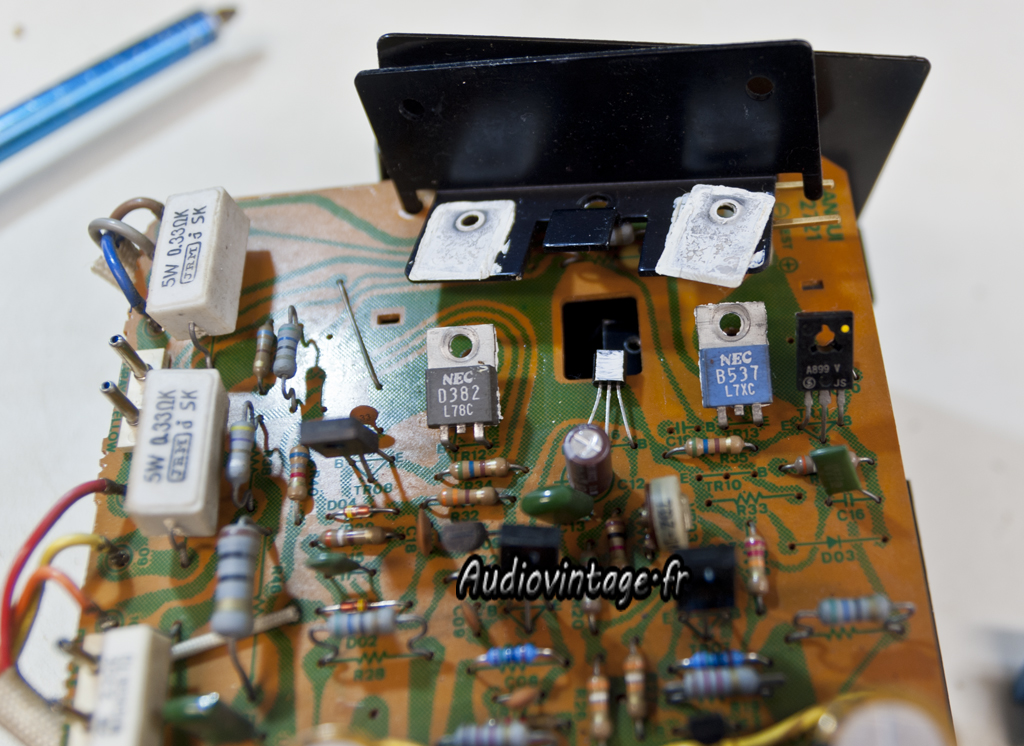

La graisse thermique semble encore fraiche sur la photo. Ce n’est absolument pas le cas, tout est bien sec, à changer !
Même chose pour les transistors de puissance, la graisse est sèche, même motif même punition : à remplacer.

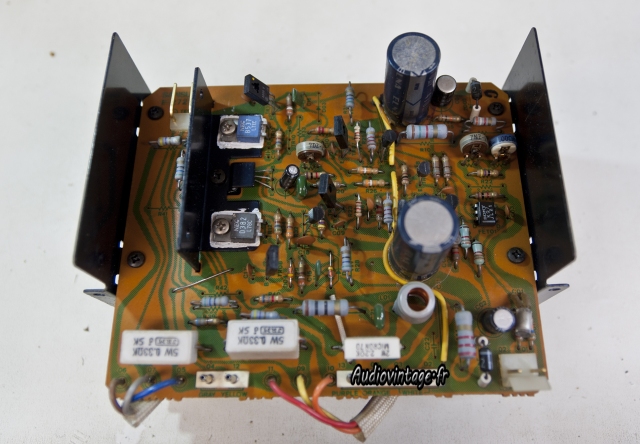

Carte driver terminée, les nouveaux condensateurs chimiques sont en place ; Les trimmers de réglages de bias et d’offset ont été vérifiés.

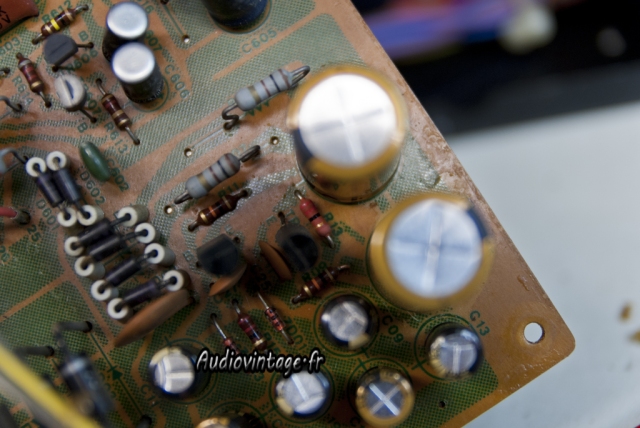

Une petite vue de la seconde carte driver. Ici aussi la colle à fait son office.
La patte de cette résistance ne supportera pas le dessoudage et cassera, complètement rongée.

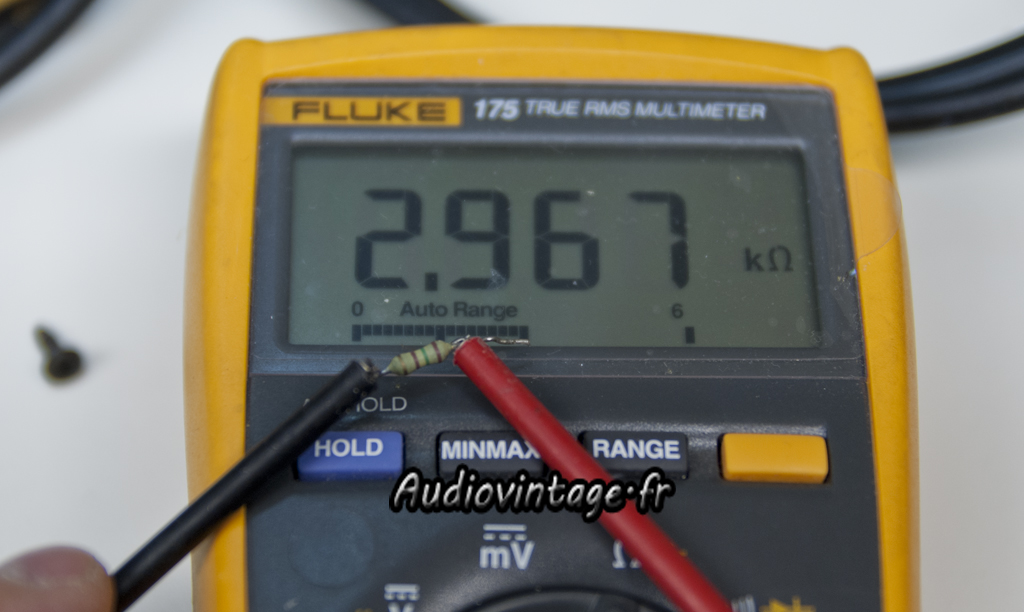

Exemple d’une « fuse resistor » de 150 ohms, affichant fièrement presque 3kohms !
Démontage de la carte phono.
Nouveaux condensateurs, nouvelles résistances et nouvelles diodes.

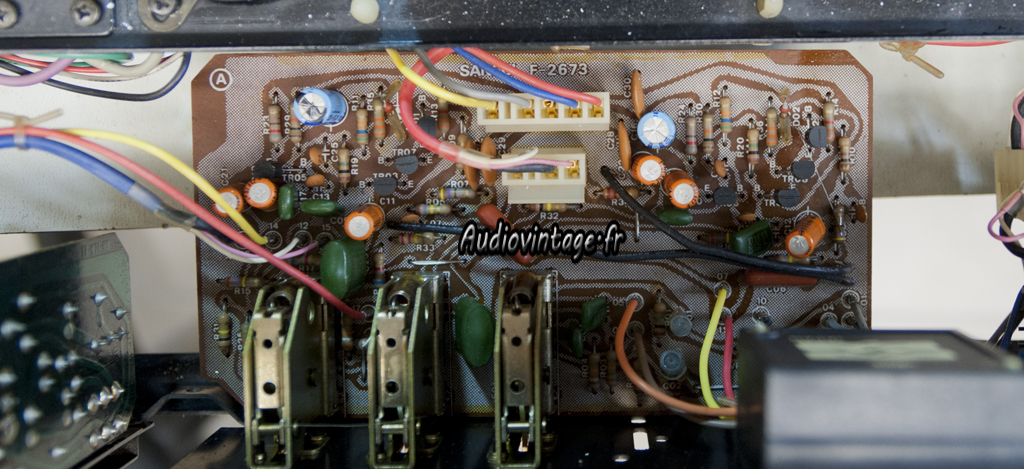

La carte « Tone », la seule réellement accessible dans cet appareil.
Diodes, condensateurs, tout est ok désormais.
L’intervention est quasiment terminée.

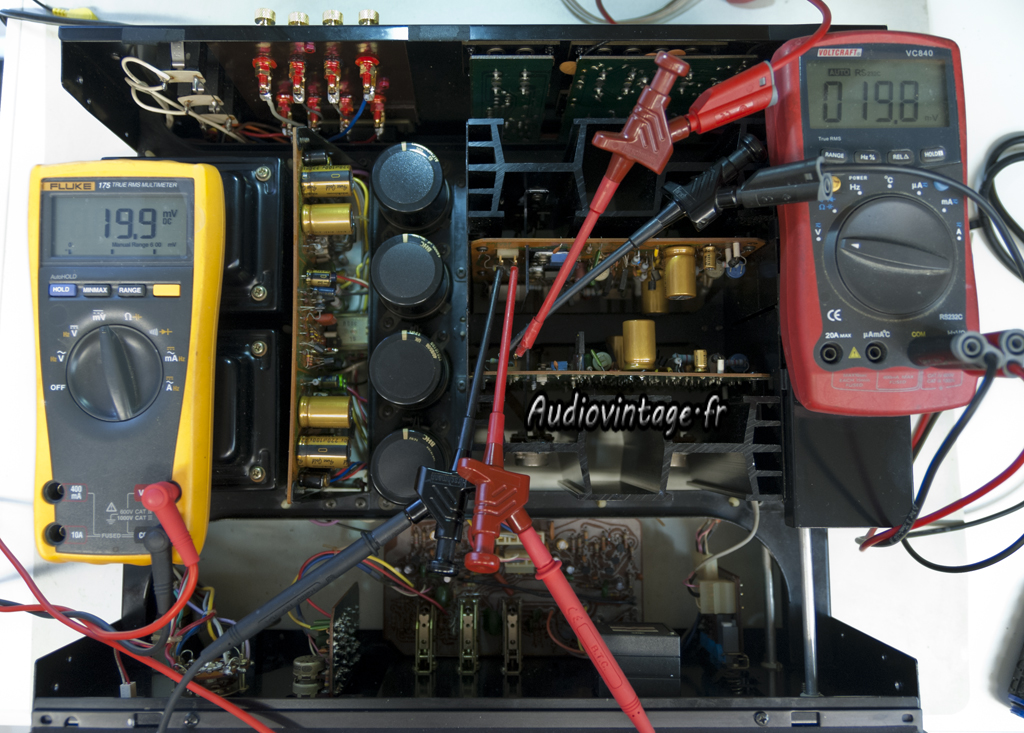

Réglage de l’offset et du bias selon la procédure du manuel du constructeur.
L’appareil passe ensuite au banc de mesure.

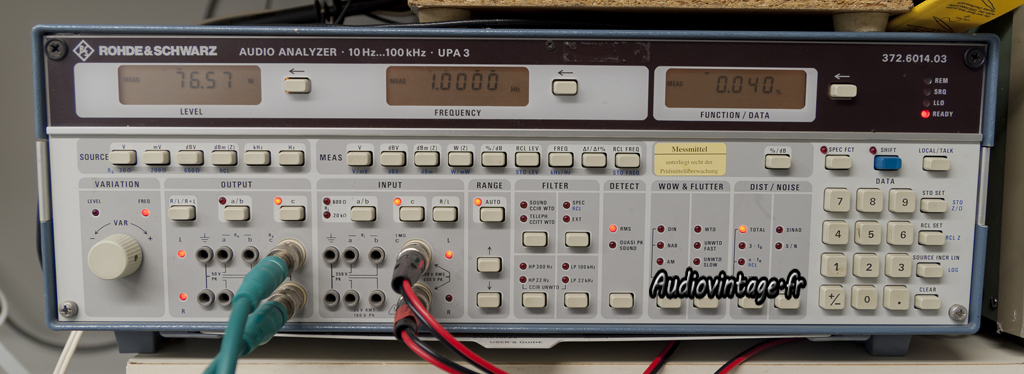

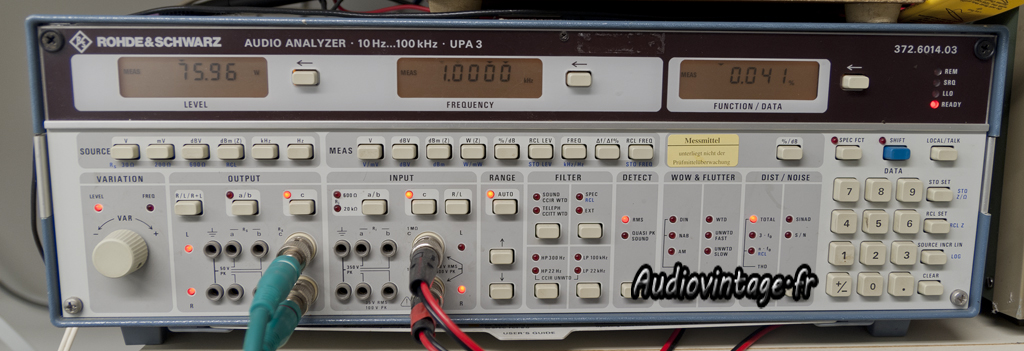

Les valeurs de puissances et distorsion sont équivalentes à celles des deux AU-517 que j’ai précédemment révisés.

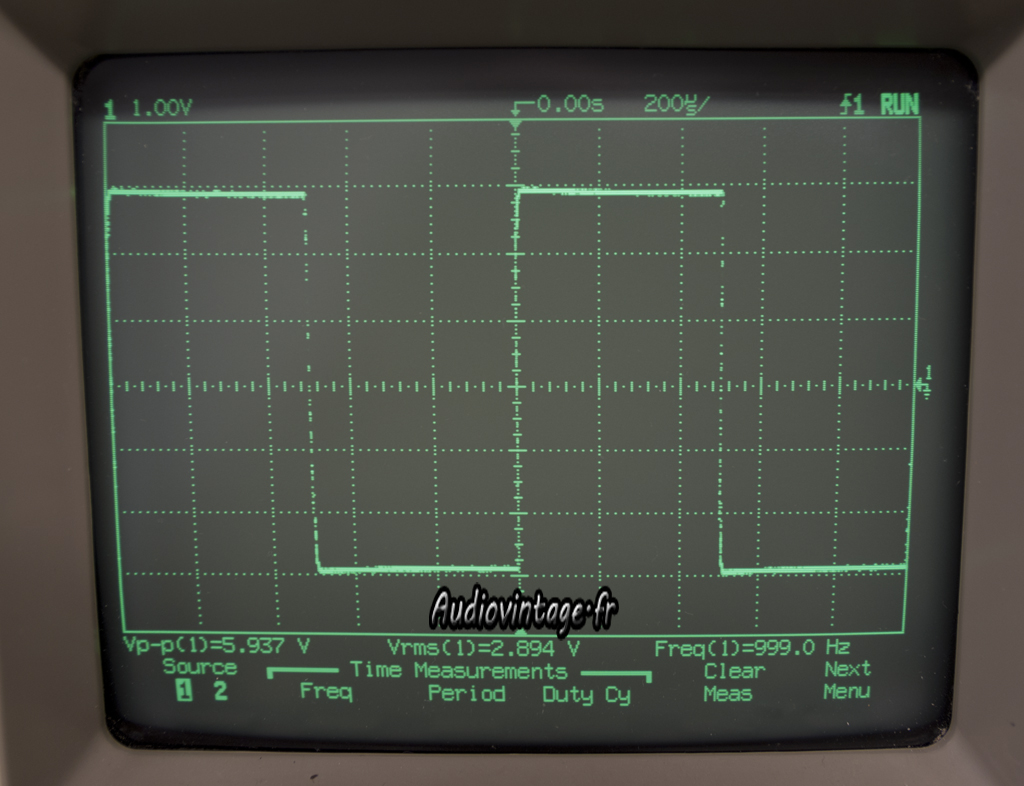

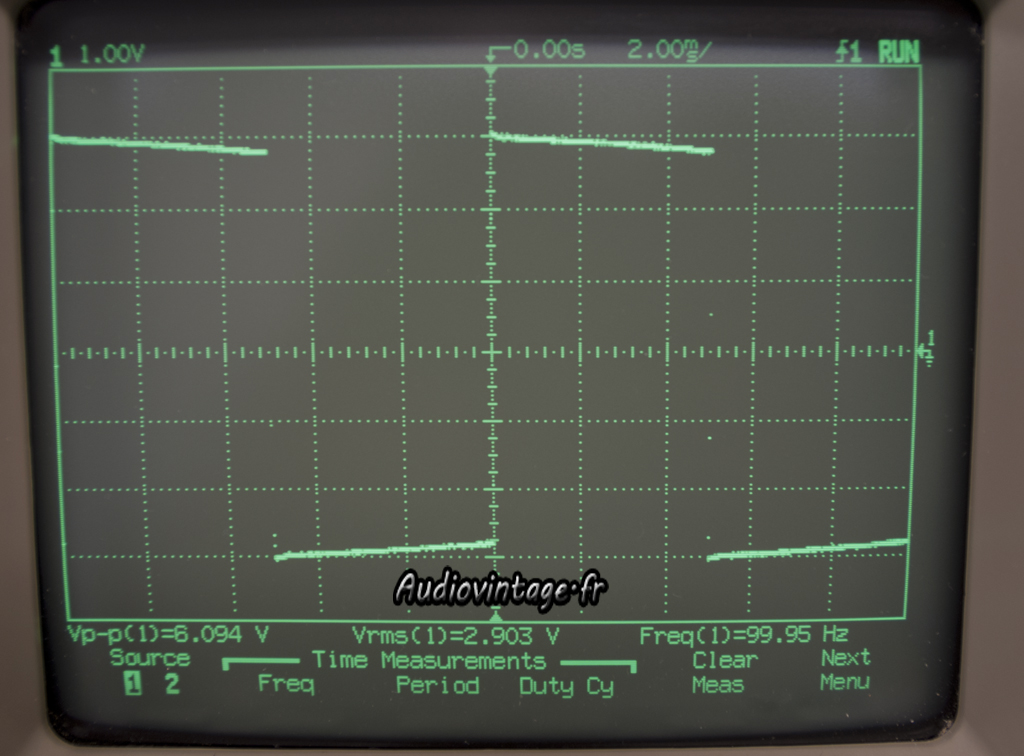

Quelques mesures sur signal carré à 1 watt en sortie.

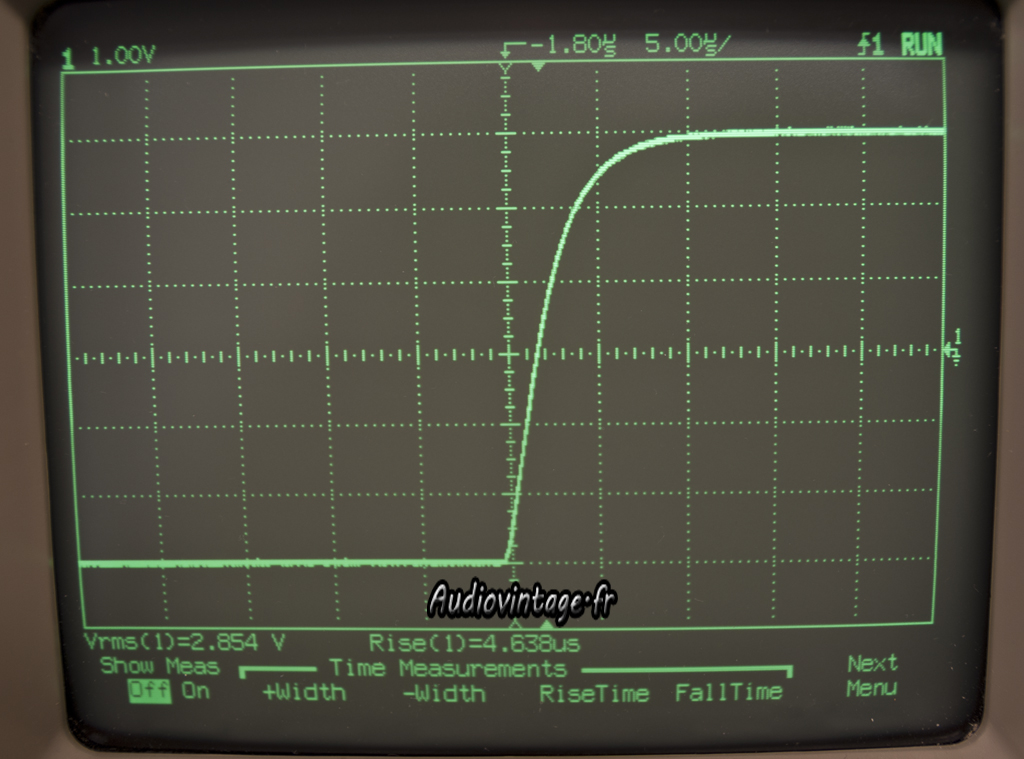

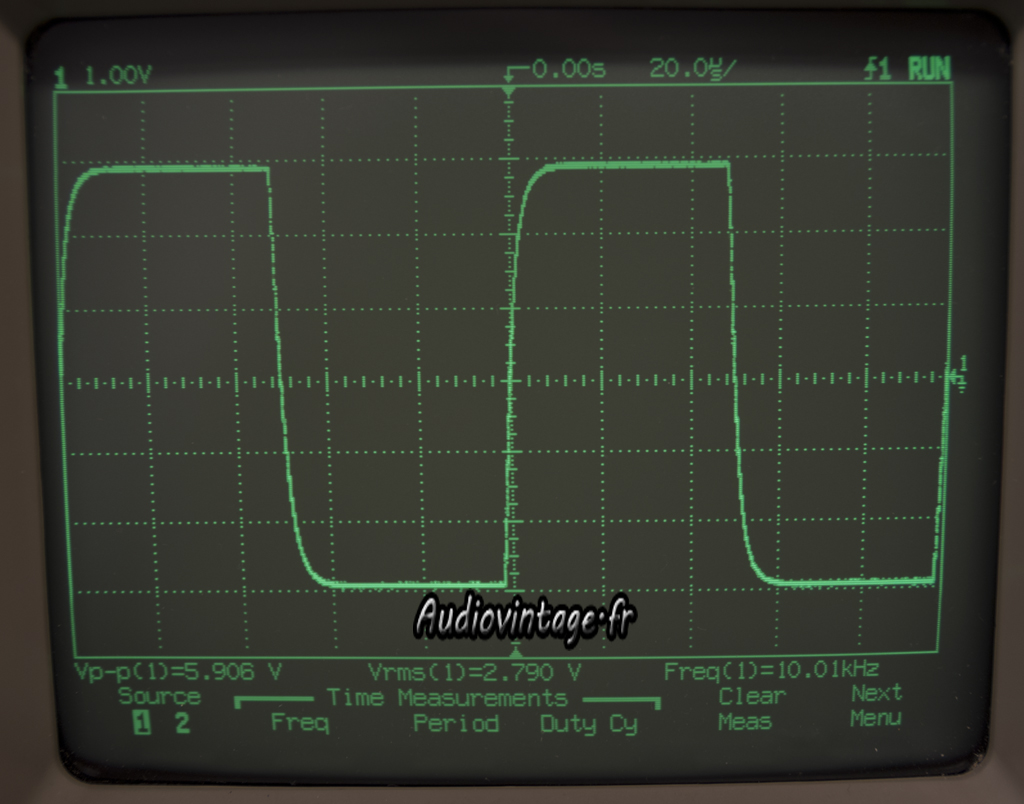

Temps de montée à 10khz, toujours à 1 watt.
Terminé !
