Révision générale pour ce modèle que j’apprécie énormément.

Luxman L81
Luxman L81
Le propriétaire me l’a déposé en main propre.

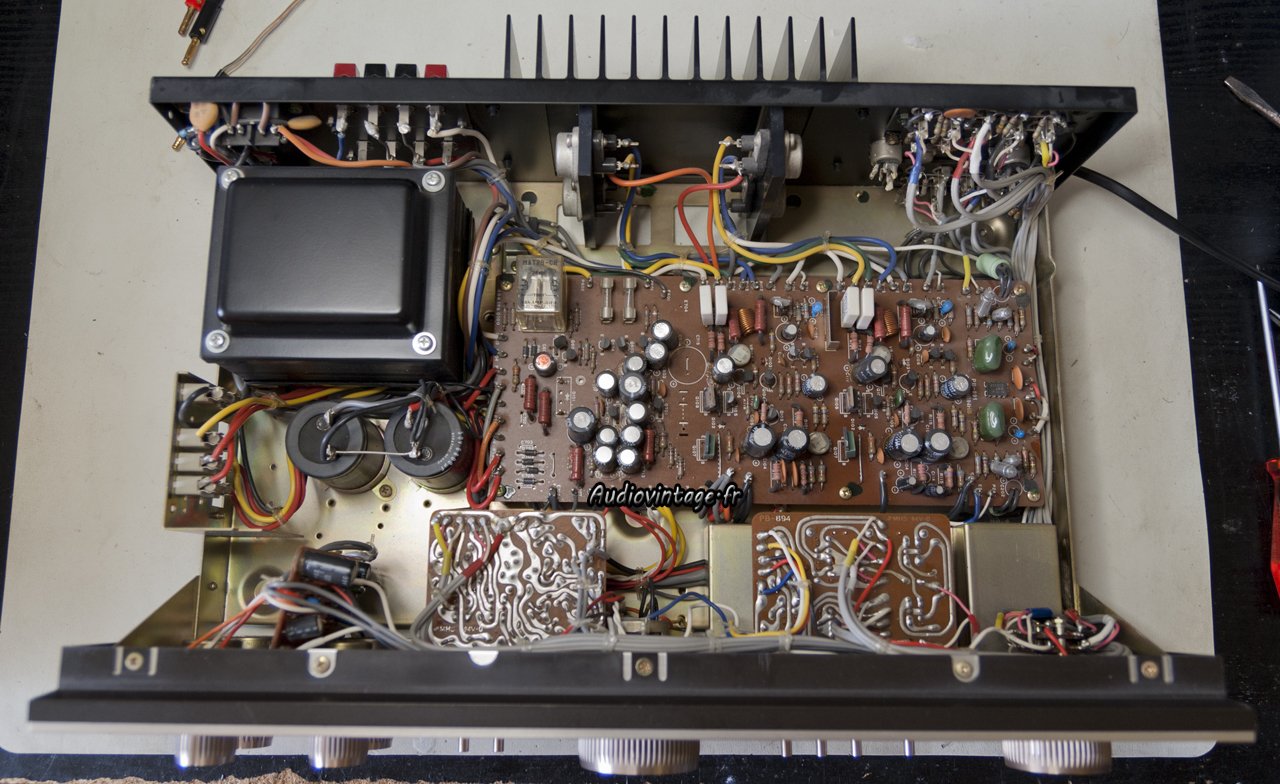

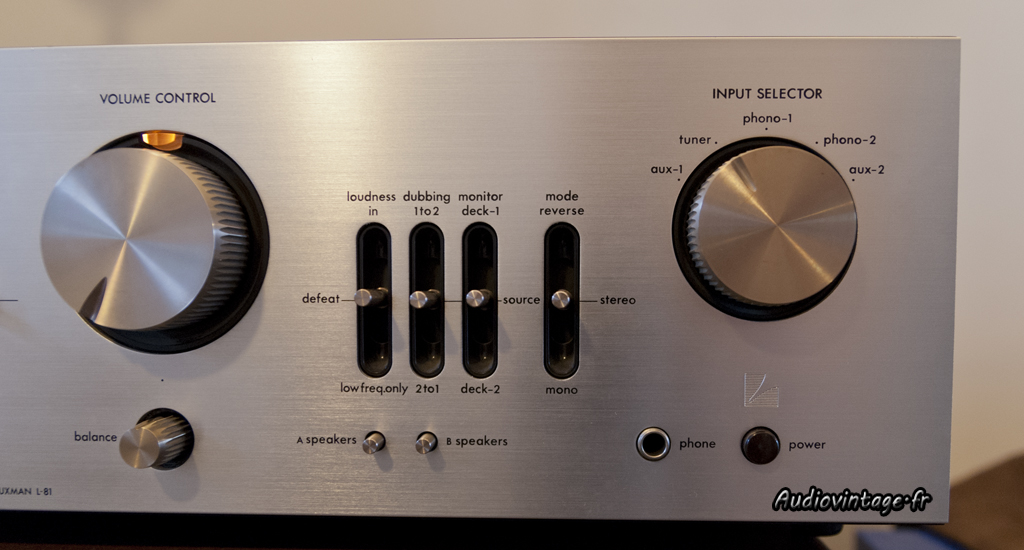

Superbe appareil, utilisé correctement et depuis des dizaines d’années.

Luxman L81

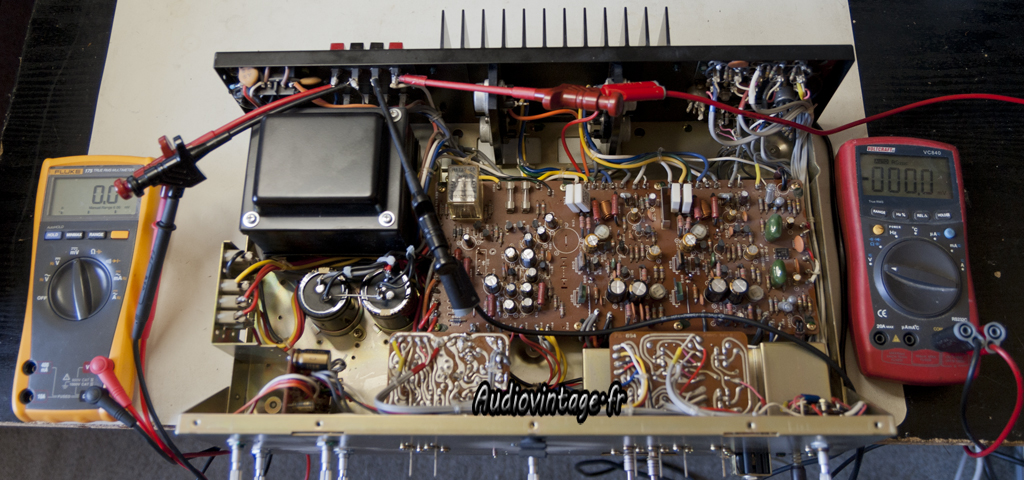

Mais le temps a fait son œuvre, déséquilibre gauche/droit important, commandes remplies de faux contacts, et sans doute des condensateurs chimiques bien usés.

Luxman L81

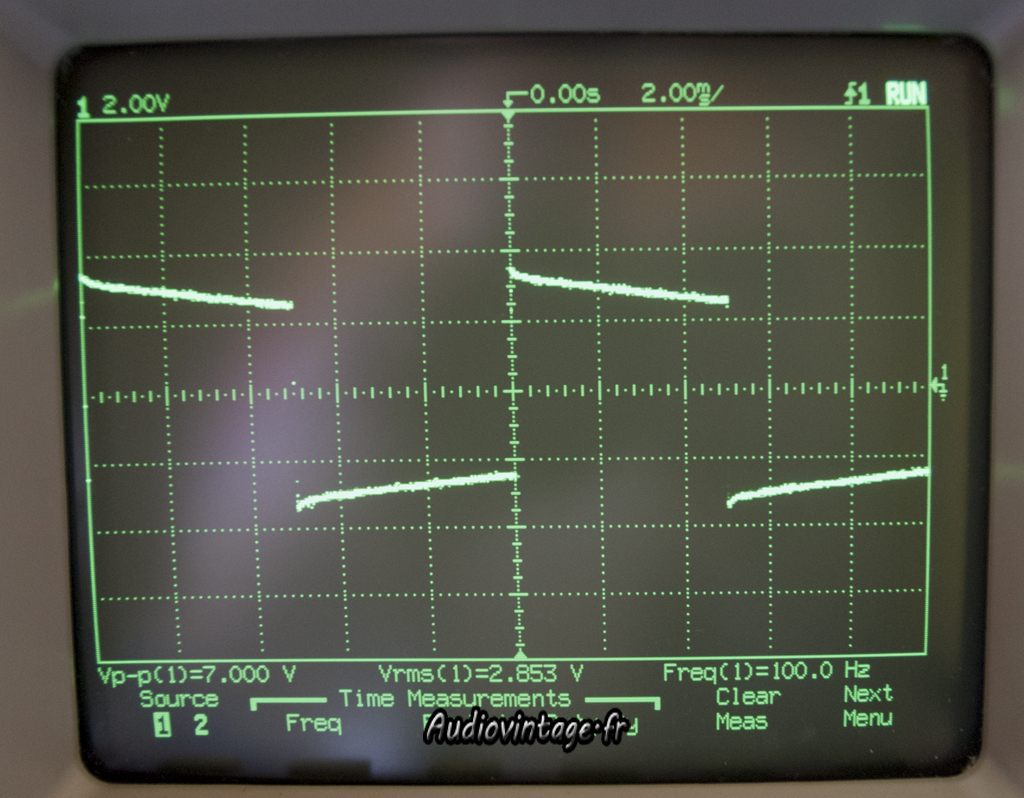

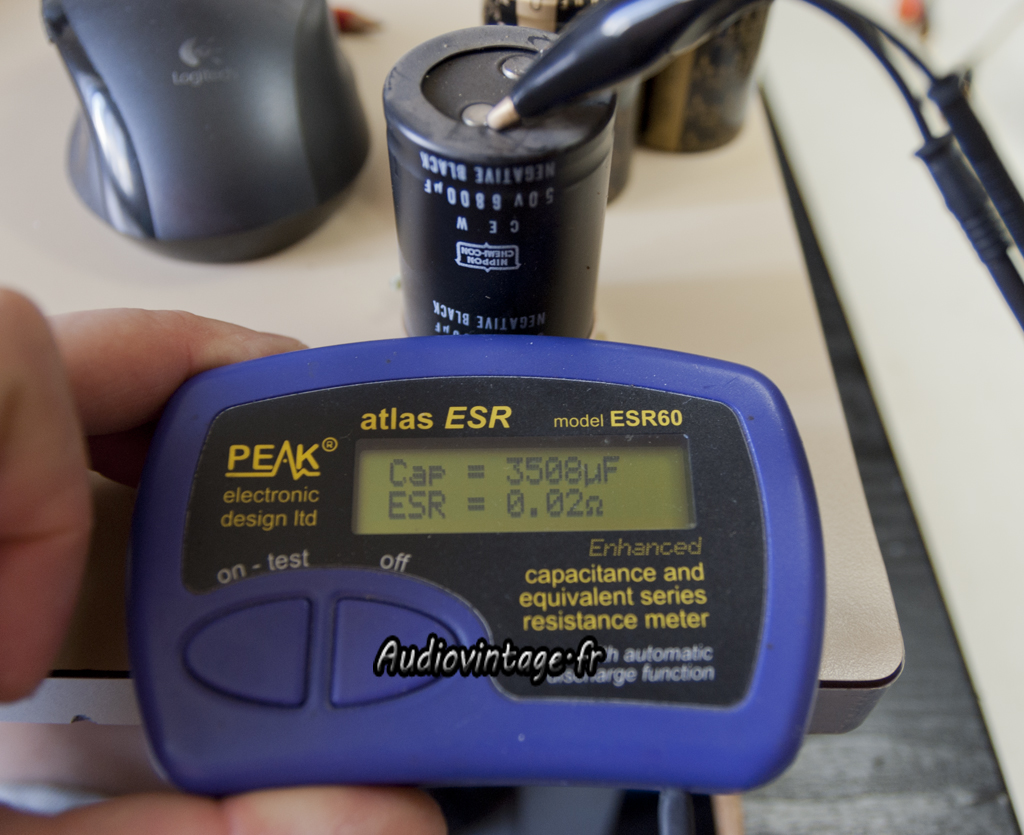

En effet, les condensateurs ont bien vieillis, les deux capacités de filtrage ont à peine la moitié de la capacité annoncée.
Dans les petites valeurs, c’est « moins pire », mais il n’y a pas à tergiverser bien longtemps, il faut toutes les remplacer.

Luxman L81

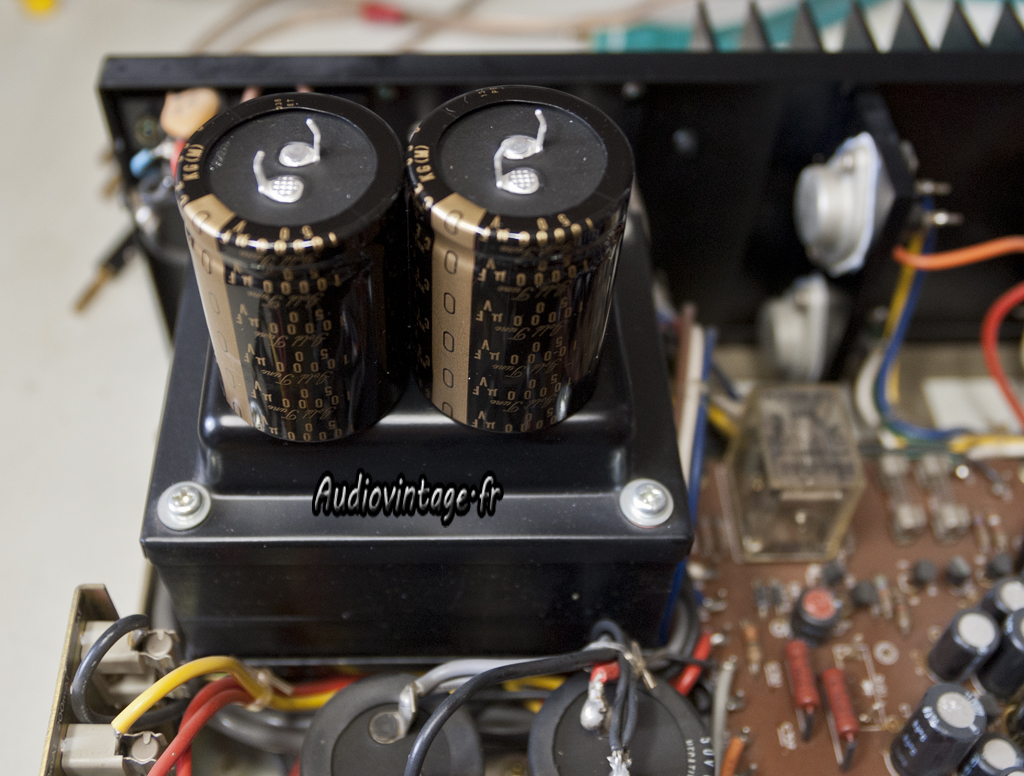

Les condensateurs de filtrage sont remplacés par des Nichicon KG de 10.000uf (même diamètre que les 6800uf originaux).
La carte principale reçoit elle aussi les soins nécessaires avec le montage de condensateurs de bonne qualité et les diodes VD-1221 sont remplacées par sécurité.

Luxman L81

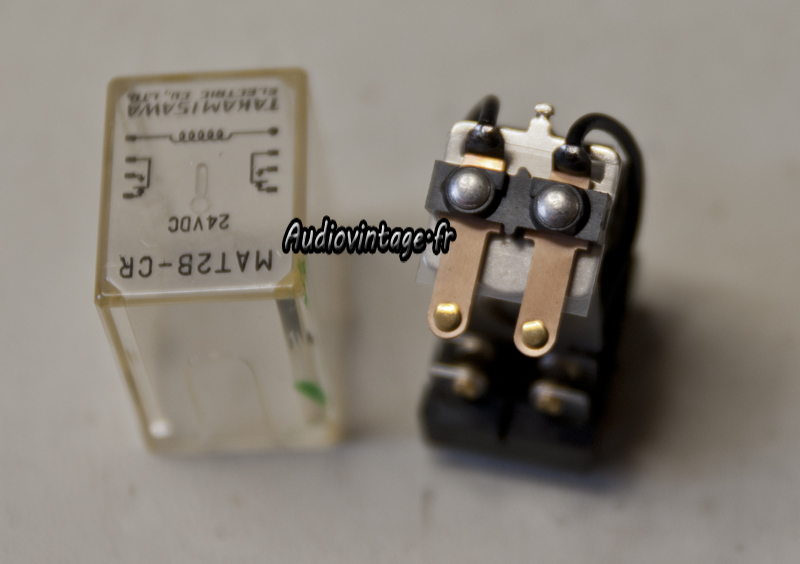

Le relais de protection HP est dessoudé et ses contacts sont nettoyés.

Luxman L81

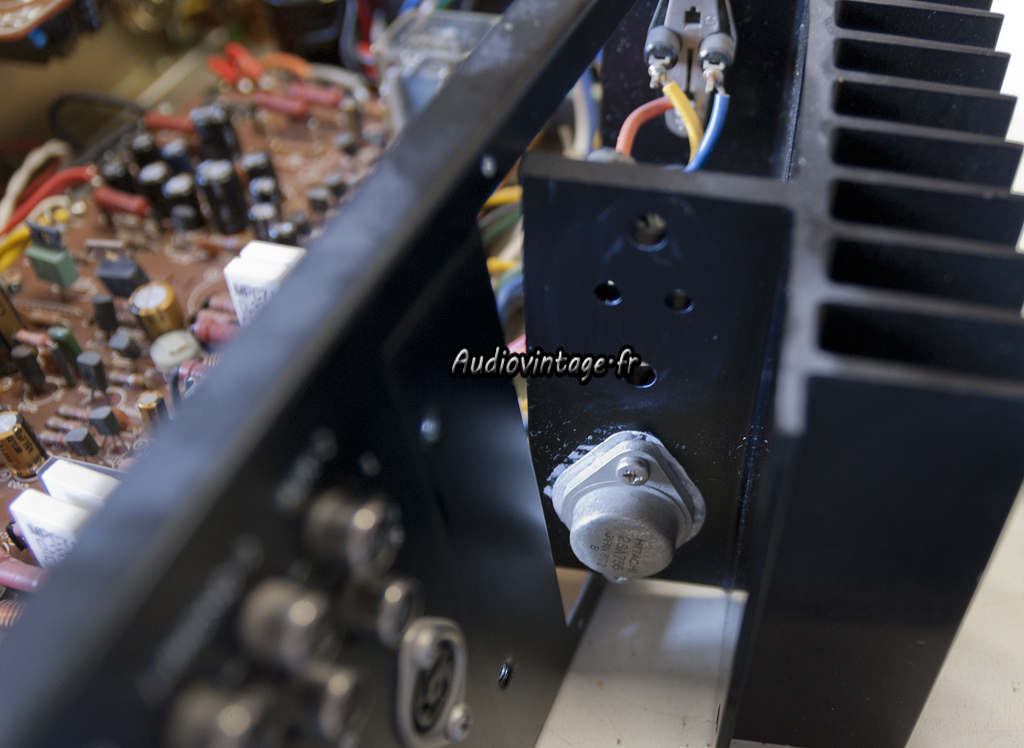

Les transistors de puissances reçoivent de la graisse thermique fraiche.

Luxman L81
Luxman L81

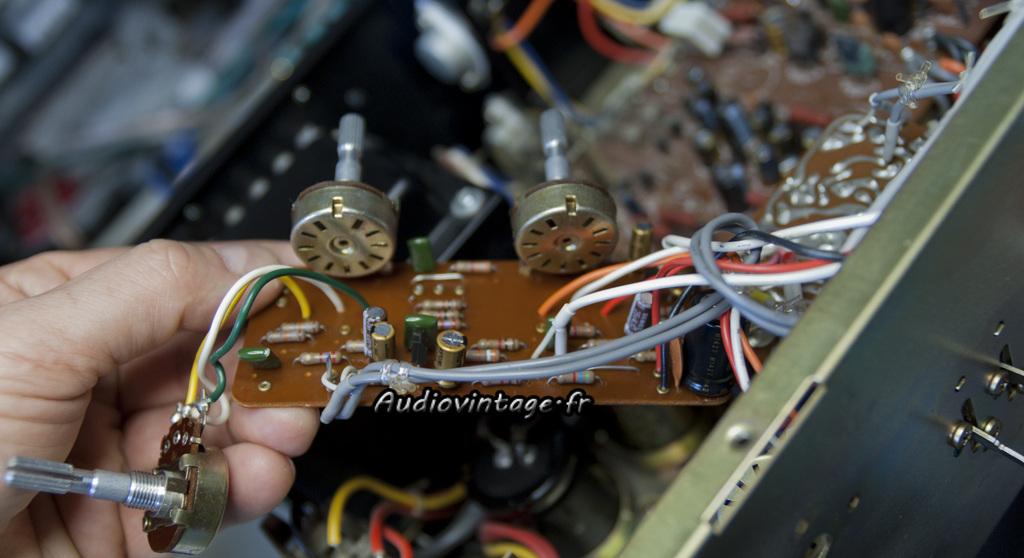

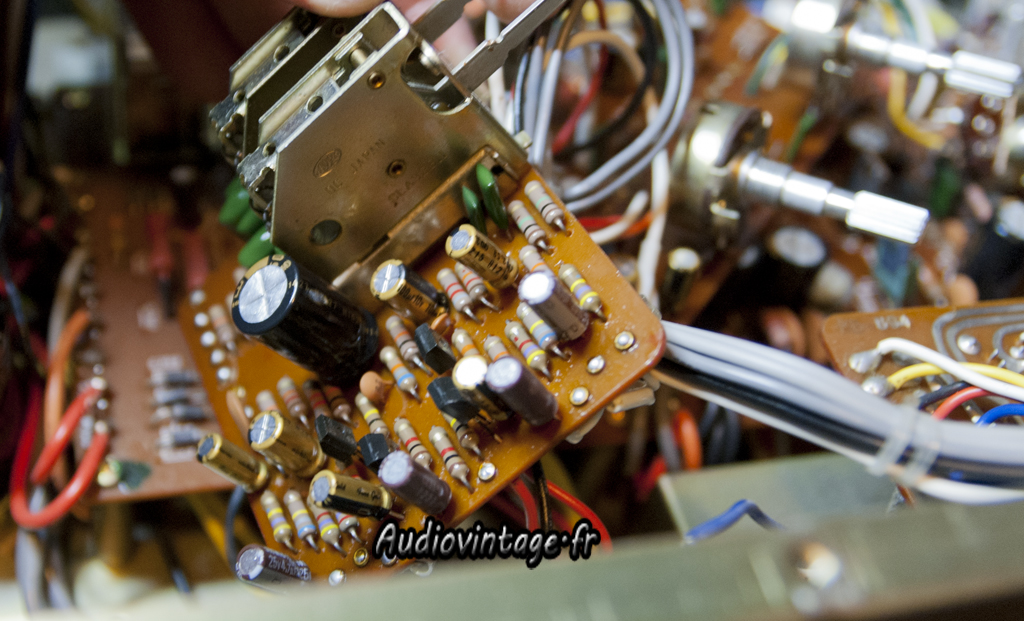

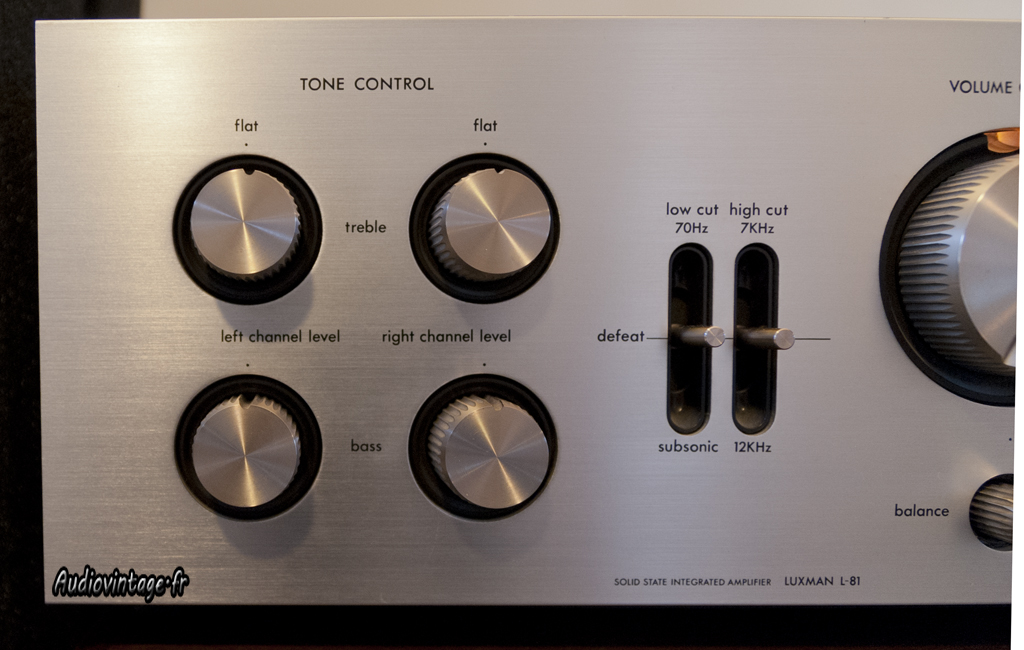

Démontage de la carte « Tone » et des potentiomètres associés.

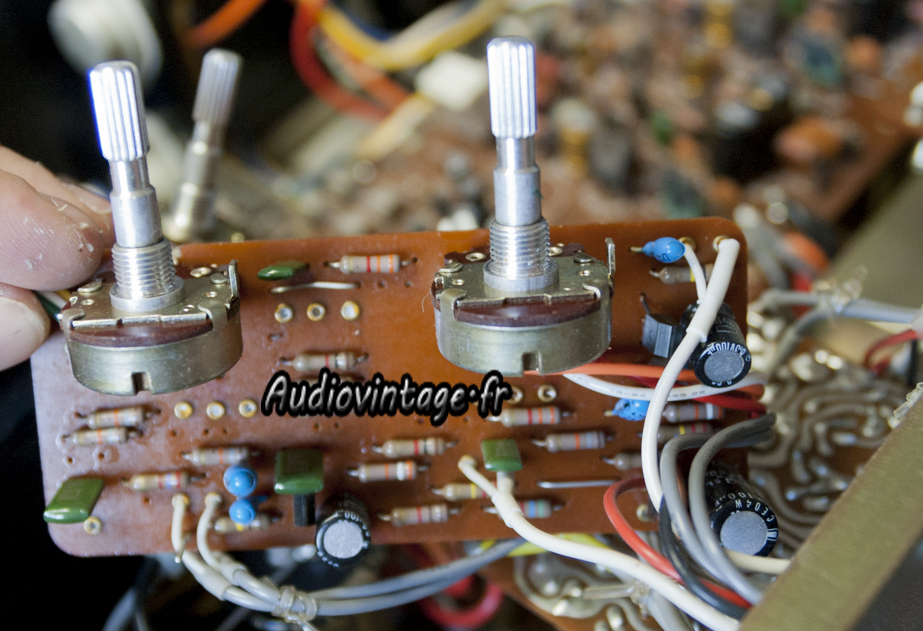

Ici aussi, la révision consiste au remplacement des condensateurs chimiques (y compris tantales). N’oublions pas le nettoyage des potentiomètres.

Luxman L81
Luxman L81

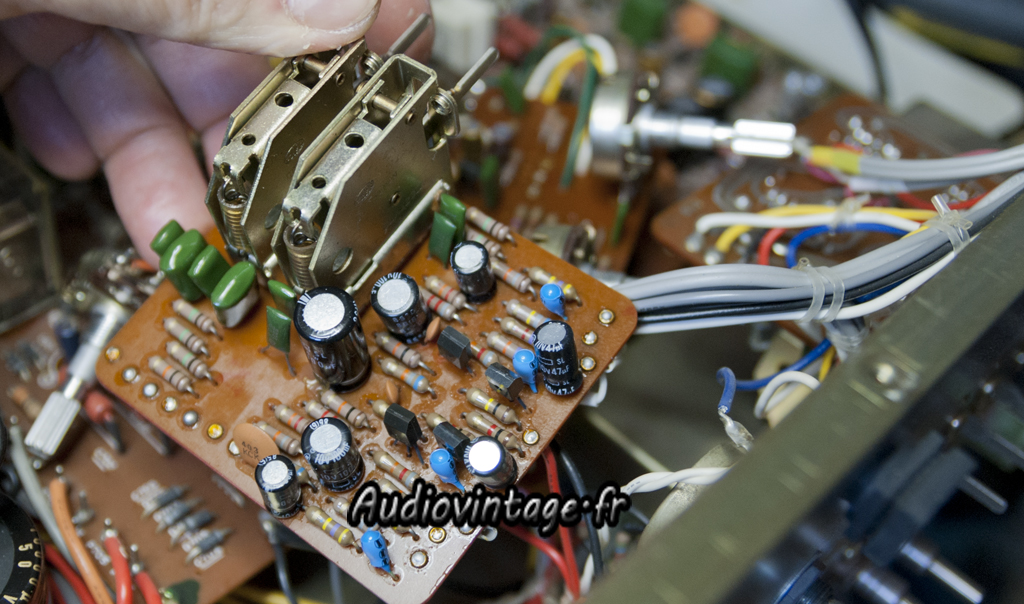

La carte « filtre ».
Comme la précédente, de nouveaux condensateurs prennent place, et les commutateurs sont nettoyés consciencieusement car ils posent souvent des soucis de contact sur ces séries.
Il faut d’ailleurs appliquer le même soin au nettoyage des quatre commutateurs présents sur la carte d’à côté. Je vous conseille d’ailleurs de commencer par ici si votre exemplaire perd un canal de temps en temps par exemple.

Luxman L81

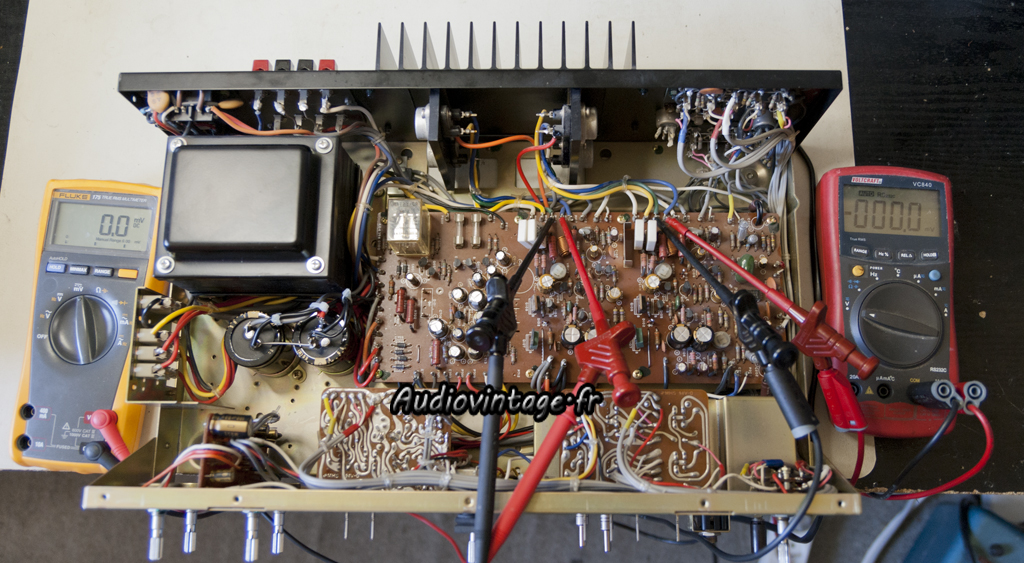

Vient le temps des réglages en commençant par l’offset. La tension continue relevée en sortie HP était quasiment nulle et ceci avant un quelconque réglage, pas mal !

Luxman L81
Par contre, le bias était bien trop faible, quasiment réglé à zéro, pas bon pour la distorsion de croisement !

Luxman L81
Luxman L81

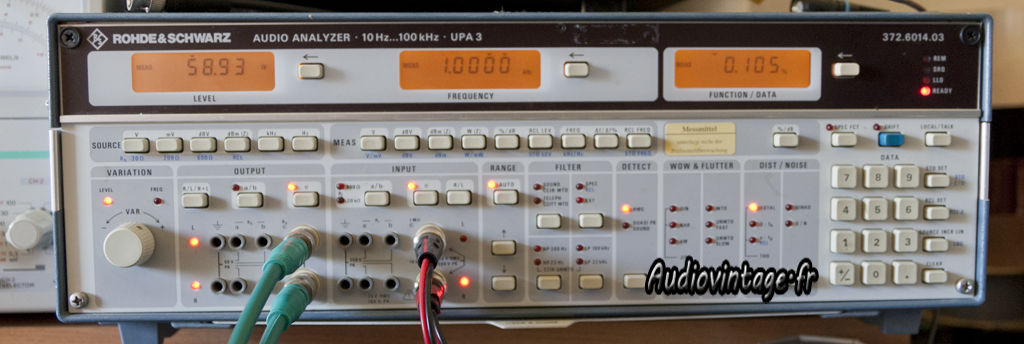

Passage au banc Rohde & Schwarz UPA3.

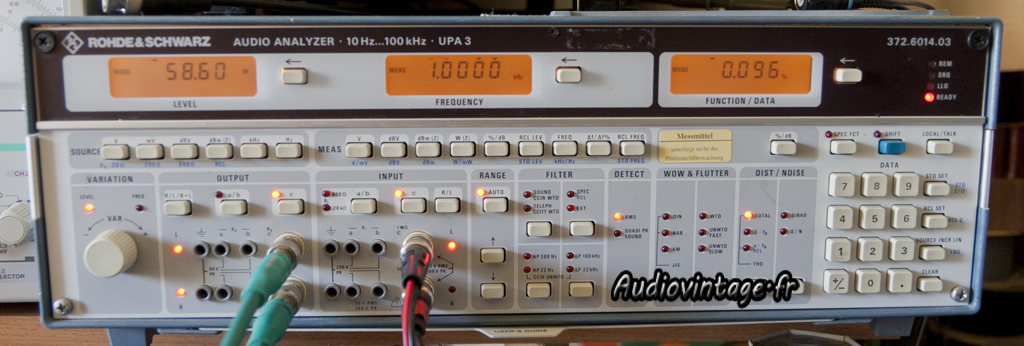

2×58 watts à 0.1% de dht, sous 8 ohms, les deux canaux en charge, à 1Khz. Mesure identique sur l’entrée Aux1 et Phono1.
Luxman annonce sur sa documentation 2×45 watts minimum entre 20hz-20khz.

Luxman L81
Luxman L81
Luxman L81

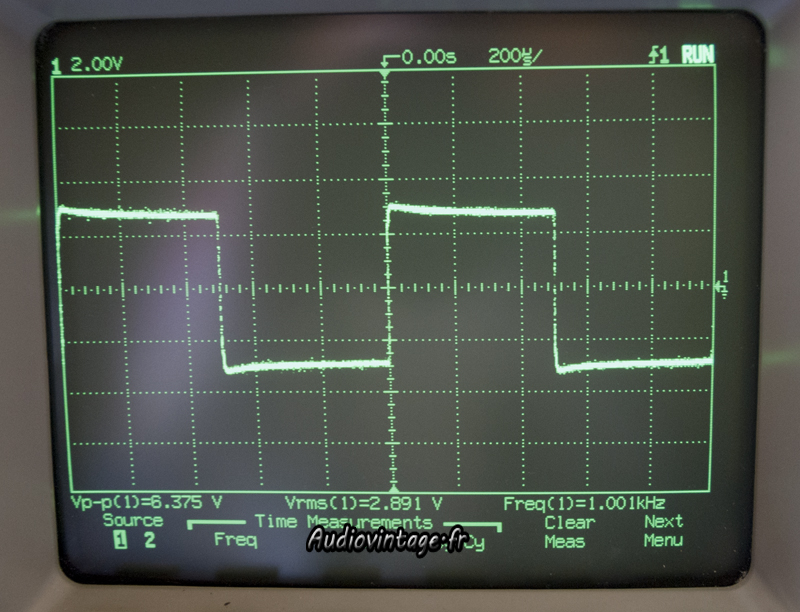

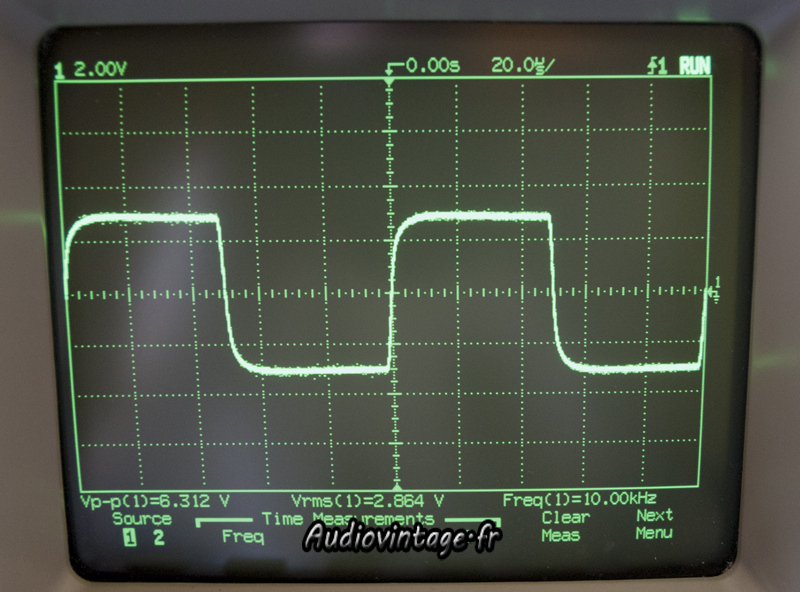

Quelques mesures sur signal carré à 1 watt en sortie.

Luxman L81

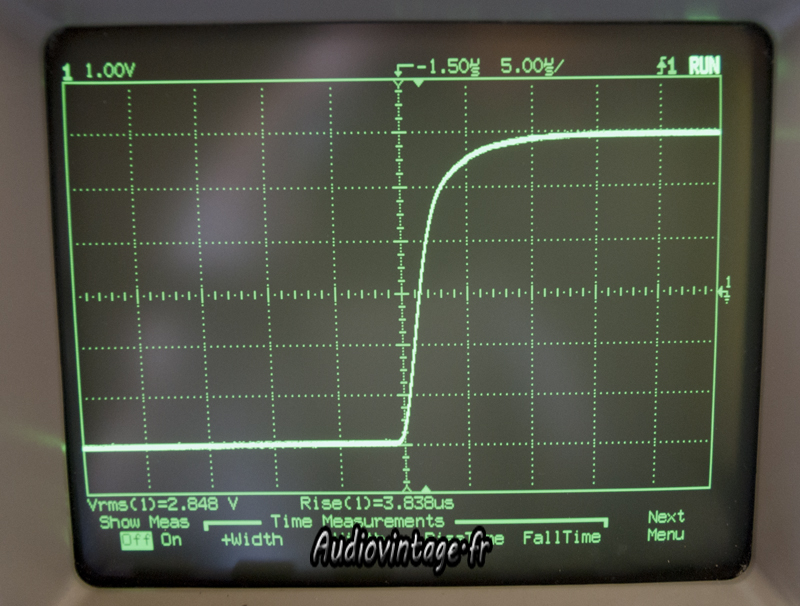

Temps de montée à 10khz, toujours à 1 watt.

Luxman L81

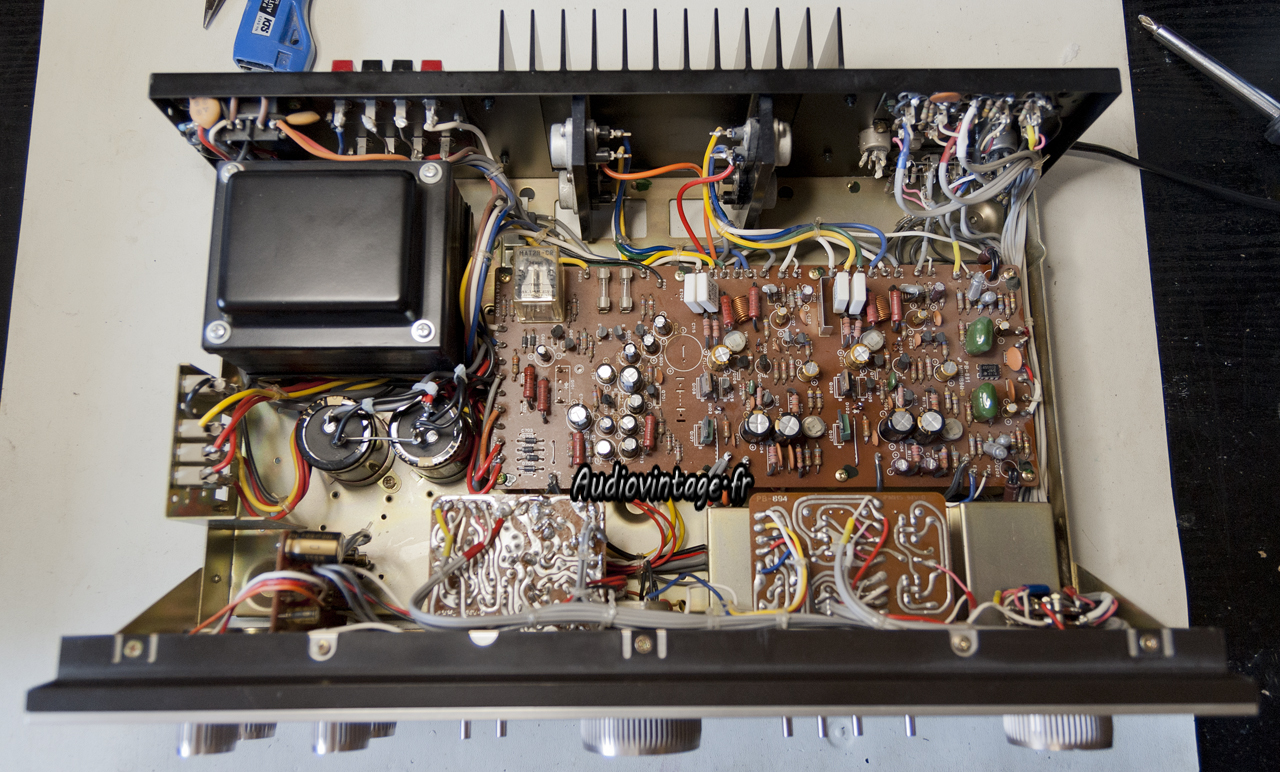

Terminé !
