Threshold 400A

Threshold 400A : un gros "machin" bien lourd :)
Encore du lourd chez Audiovintage, avec un amplificateur Threshold 400A.

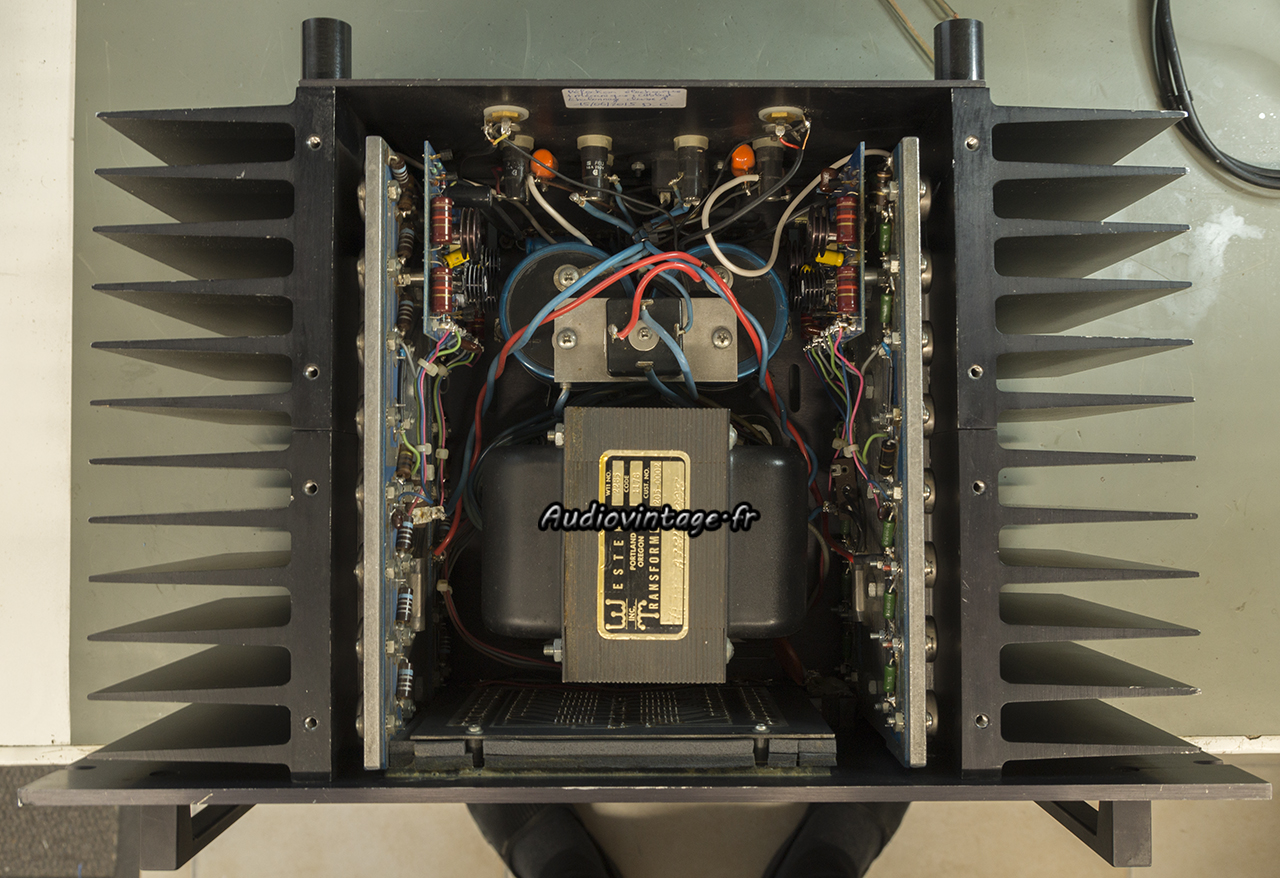

Threshold 400A : à son arrivée.
Cette grosse bête fonctionne encore, mais son nouveau propriétaire se plaint de bruits aléatoires et suspects sur un canal, bruits que je n’ai pas constatés malgré des écoutes répétées.
L’appareil a eu droit à plusieurs visites, un canal a certainement subi une grosse panne, puisque tous les transistors To3 et les résistances d’émetteurs ont été remplacées.
Il aurait également eu droit un contrôle récent par un » professionnel », mais j’en doute rien que par le fait que la moitié des fusibles n’ont pas les bonnes valeurs.

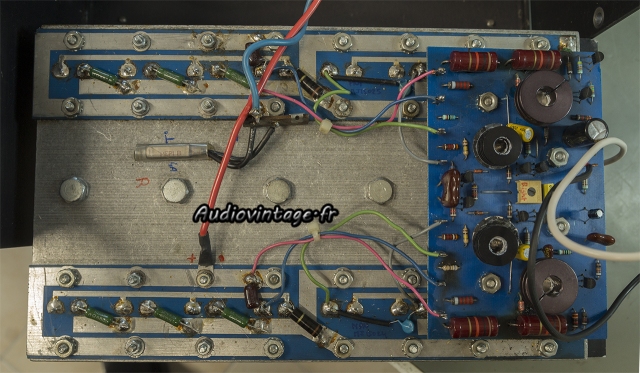

Threshold 400A : circuit puissance droit.
Démontage. Ici nous avons affaire au canal situé à droite (nommé canal gauche par le constructeur), celui qui a déjà été réparé.
Ce n’est pas visible sur la photo mais les écrous situés sur le circuit driver à droite sont à peine serrés, et ils ne servent pas uniquement à maintenir l’ensemble en place, puisqu’ils « distribuent » les tensions négative et positive. Pas bien !

Threshold 400A : circuit driver droit, condensateur de mauvaise qualité à remplacer.
Sur le circuit driver, les condensateurs chimiques ont été remplacés, mais cette petite cochonnerie de Jamicon n’a rien à faire ici.

Threshold 400A : condensateur neuf de qualité  en place.
Je le remplace par un condensateur un peu plus sérieux.

Threshold 400A :  sous le circuit driver droit.
Sous le circuit driver. Et oui, ça chauffe pas mal à certains endroits. Quelques soudures seront reprises et le circuit nettoyé autant que possible.

Threshold 400A : circuit puissance gauche.
Le canal de gauche, avec ces résistances d’émetteurs originales (tout comme les transistors).

Threshold 400A : condensateur tantale HS.
Ici non plus les écrous ne sont pas très bien serrés, d’ailleurs il manque des rondelles.

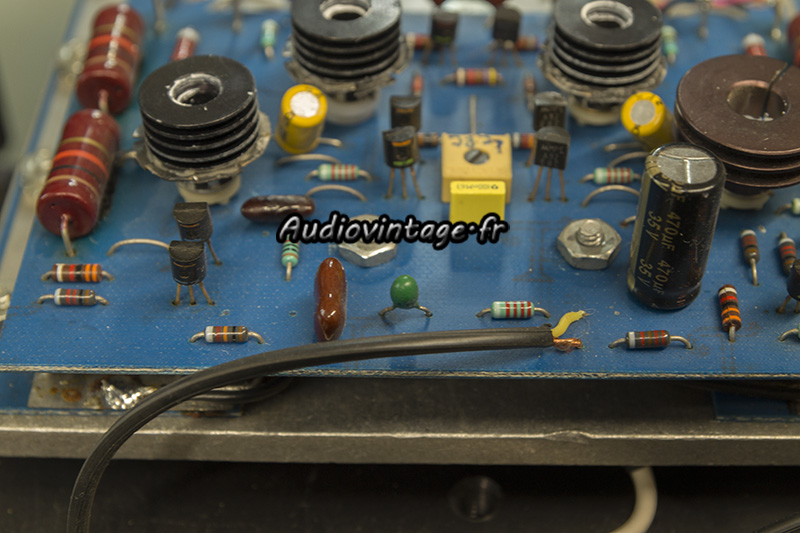

Le condensateur tantale vert est complètement cuit, encore le signe que l’on n’a pas poussé très loin le « contrôle » précédent…

Threshold 400A :  condensateurs à remplacer.
Les condensateurs ici présents vont prendre une retraire bien méritée.
Un des portes fusibles visible décidera de se briser lors du remplacement des fusibles. Il sera donc remplacé, tout comme les RCA d’entrées.

Threshold 400A : condensateurs neufs en place.
Nouveaux condensateurs en place, respect de la valeur capacitive et du diamètre.

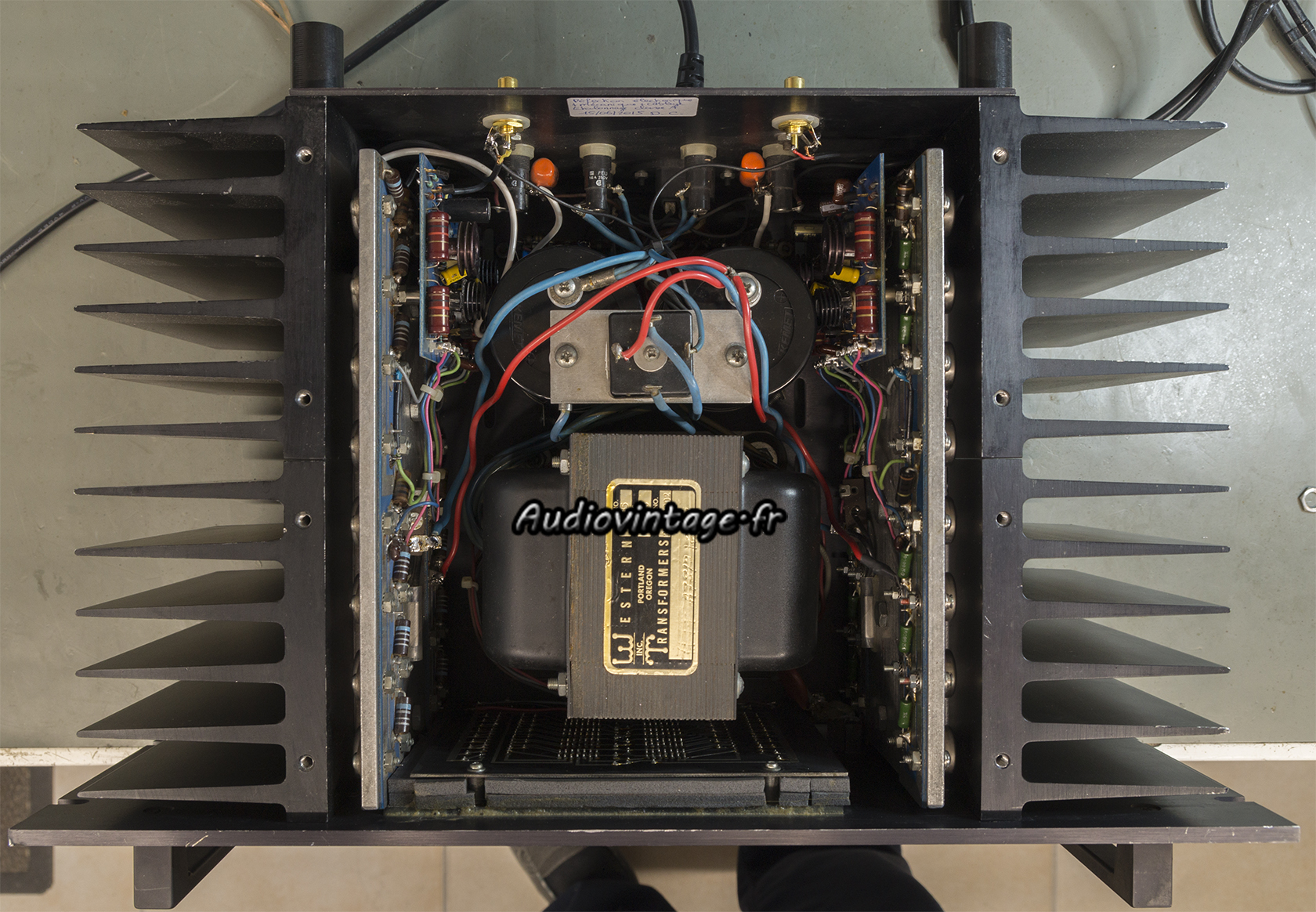

Threshold 400A : terminé.
Le tout est remonté et réglé, fusibles corrects en place, RCA remplacées. Une petite frayeur viendra ponctuer le redémarrage, un des câbles reliant une sortie HP au circuit vumètre était abimé et faisait contact avec le châssis = un test parfait pour valider l’intérêt des fusibles 🙂

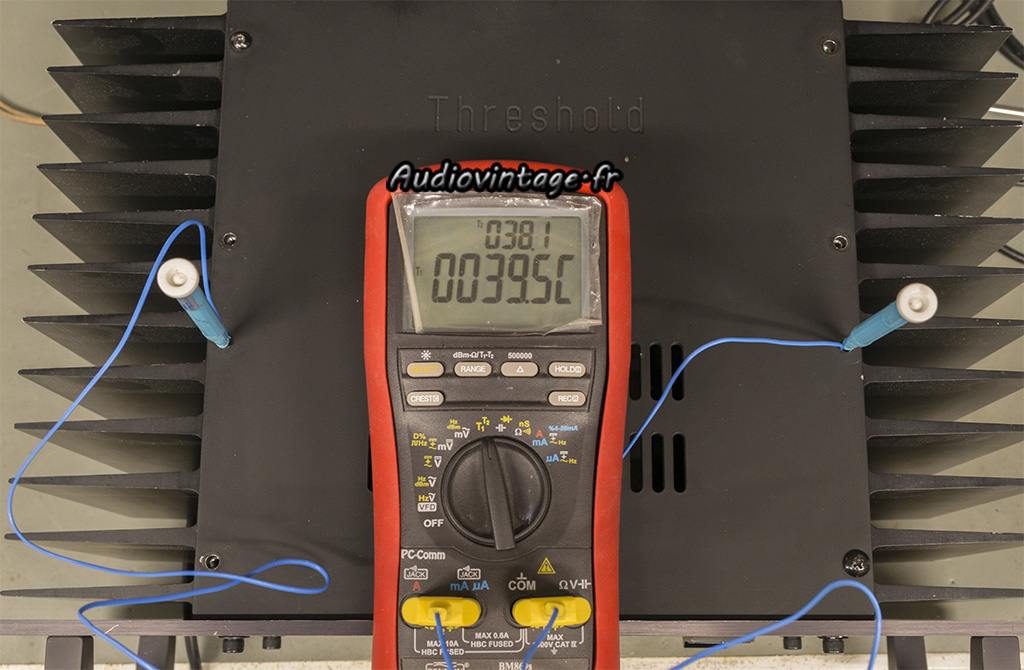

Threshold 400A : en cours de chauffe.
En cours de chauffe. L’appareil sera écouté sur plusieurs jours pour valider l’absence de tout bruit suspect.

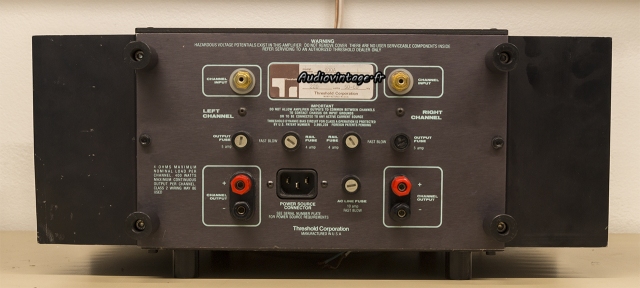

Threshold 400A : connectique.
Connectique.

Les mesures :

Threshold 400A : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

Threshold 400A : distorsion-a-2x100w-sous-8-ohms.
Distorsion à 2x100w sous 8 ohms.

Threshold 400A : IMD-a-2x1w-sous-8-ohms
Distorsion d’intermodulation à 2x1w sous 8 ohms.

Threshold 400A : IMD-a-2x100w-sous-8-ohms
Distorsion d’intermodulation à 2x100w sous 8 ohms.

Threshold 400A : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

Threshold 400A : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

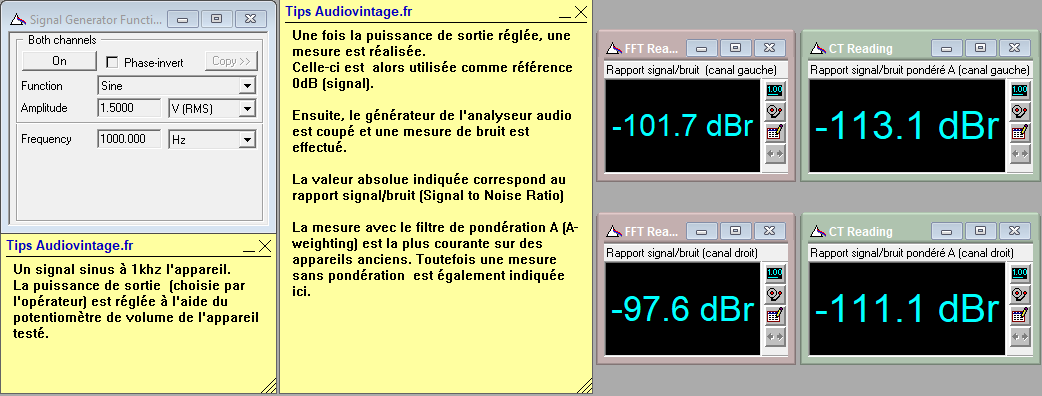

Threshold 400A : rapport-signal-bruit-a-2x100w-sous-8-ohms
Rapport signal bruit à 2x100w sous 8 ohms.
