Très grosse révision pour cet intégré Luxman, pourtant fonctionnel à son arrivée.

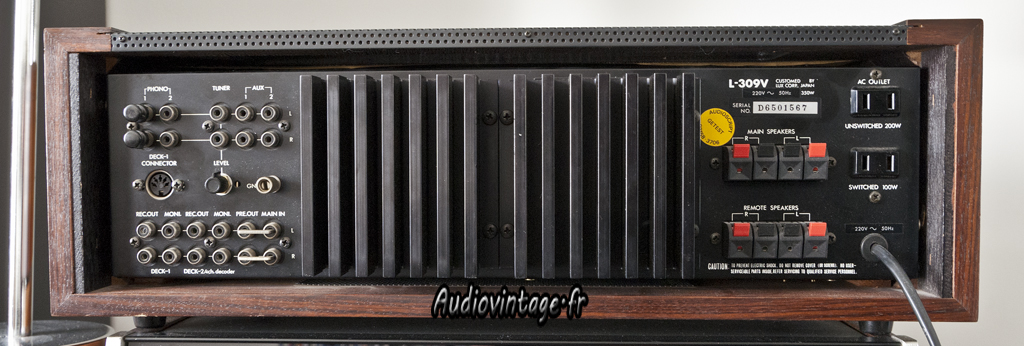

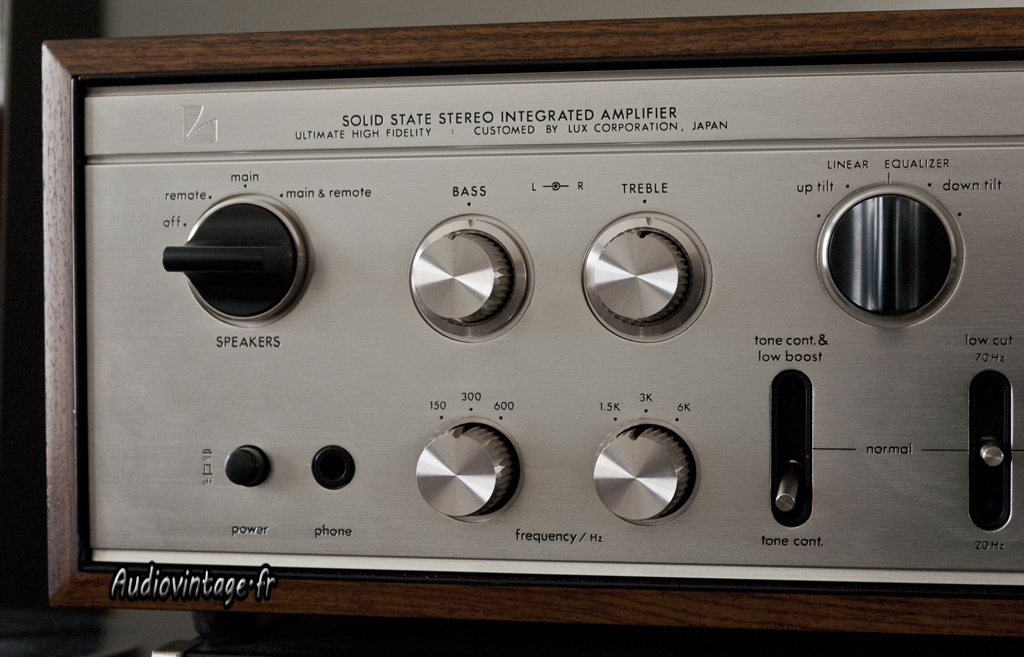

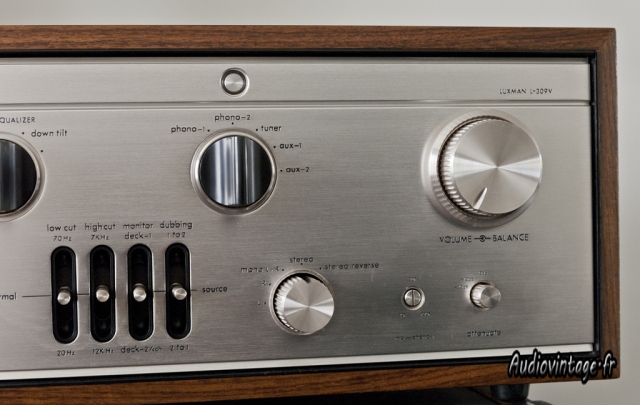

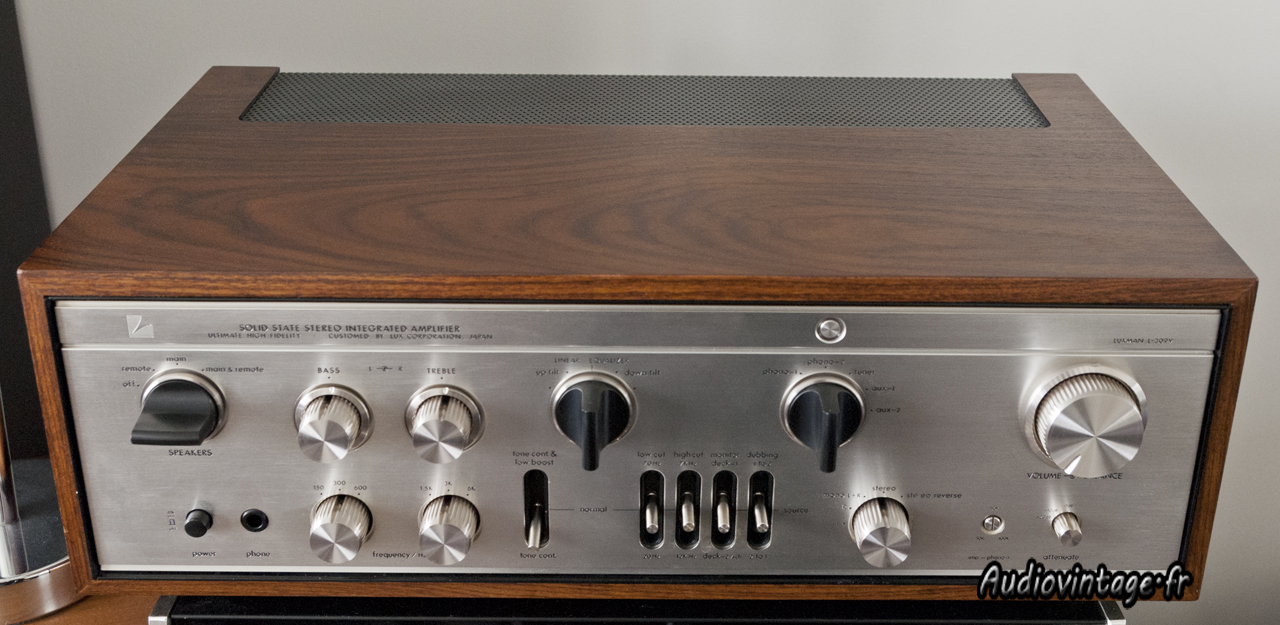

Luxman L309-V

Luxman L309-V

Luxman L309-V

Luxman L309-V

Luxman L309-V
Suite a son achat, le nouveau propriétaire à souhaité que je fasse un petit tour de la bête pour voir si tout va bien.

Malheureusement, ce n’est pas vraiment le cas.
L’appareil a été réparé par le passé, suite sans doute à une grosse panne.

Luxman L309-V

Luxman L309-V

Luxman L309-V

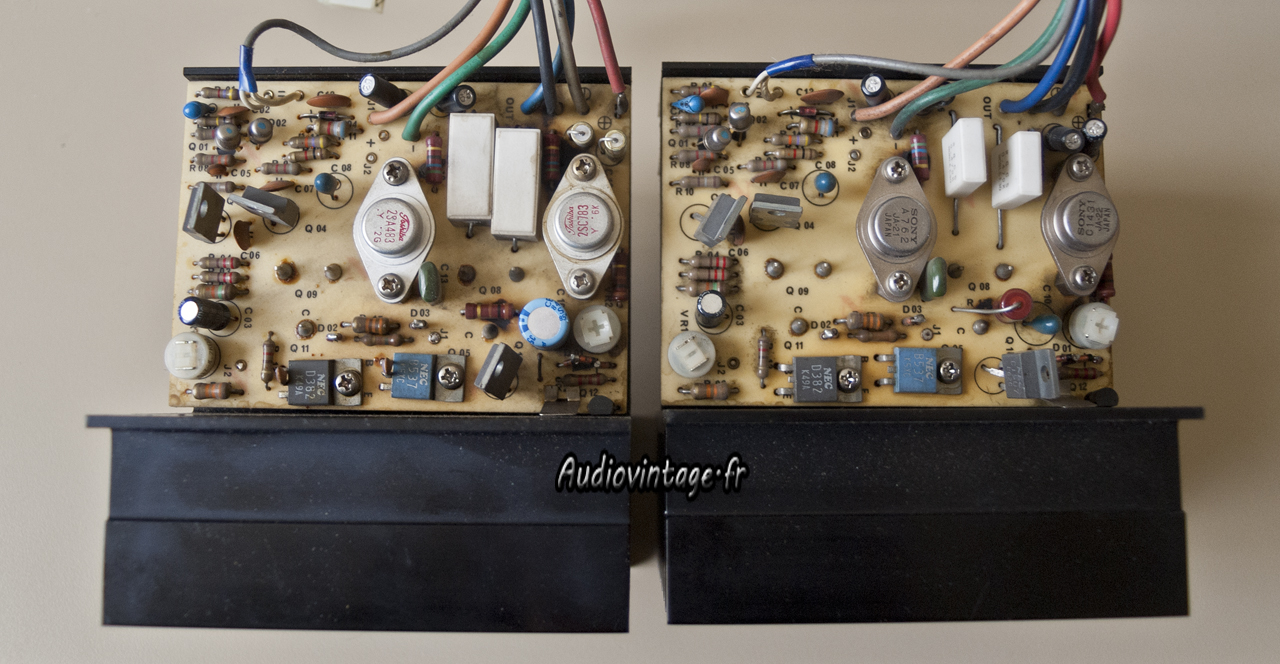

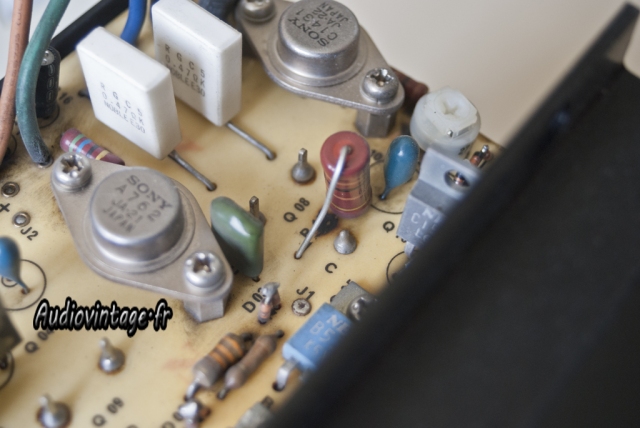

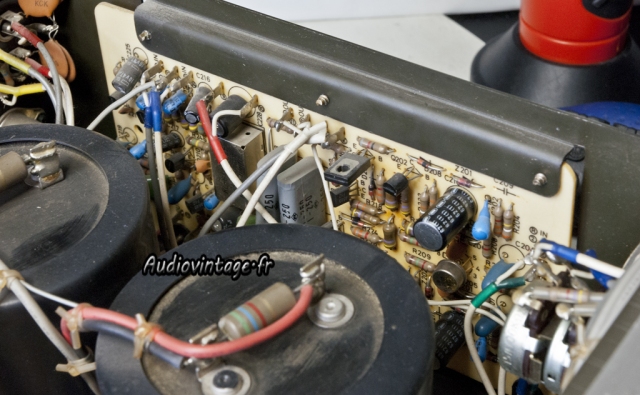

Les deux cartes drivers ont désormais pas mal de différences, des condensateurs ont été changés (certains semblent être des condensateurs de récupération) des transistors ont été remplacés, tout comme des résistances et des diodes.

Luxman L309-V

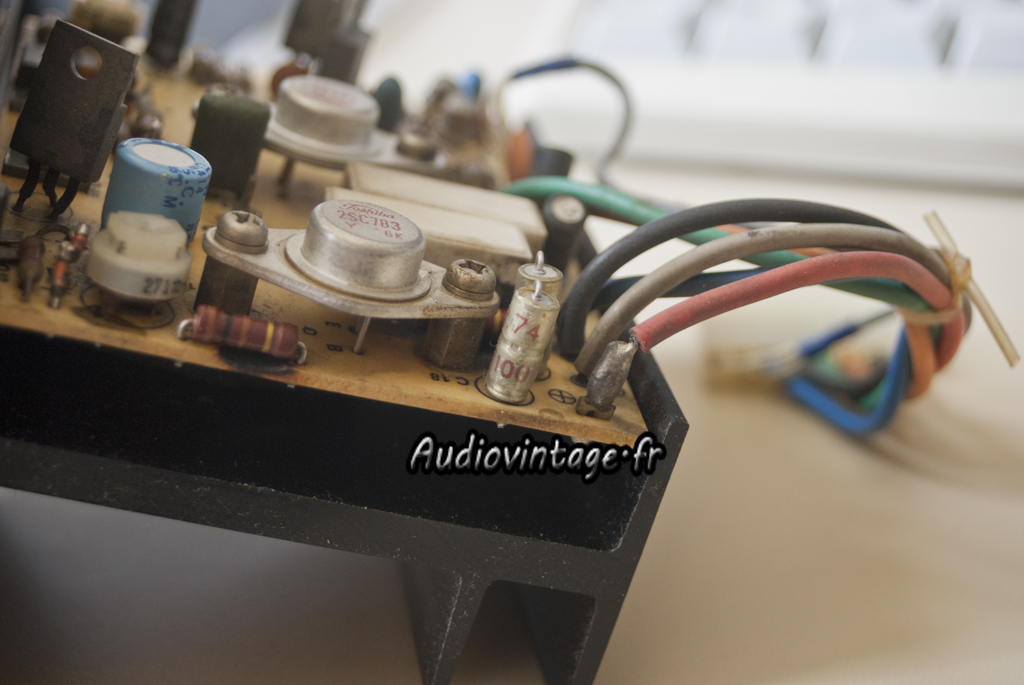

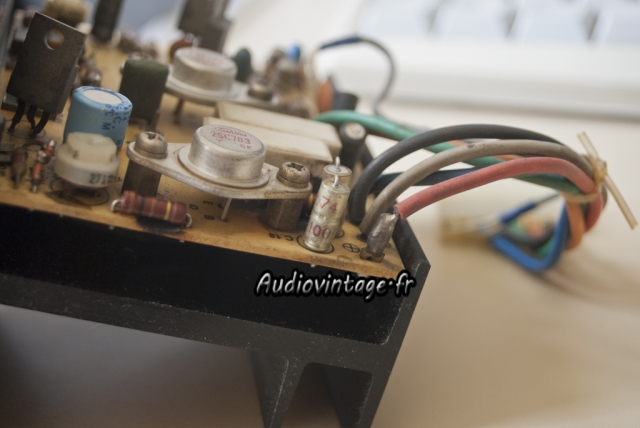

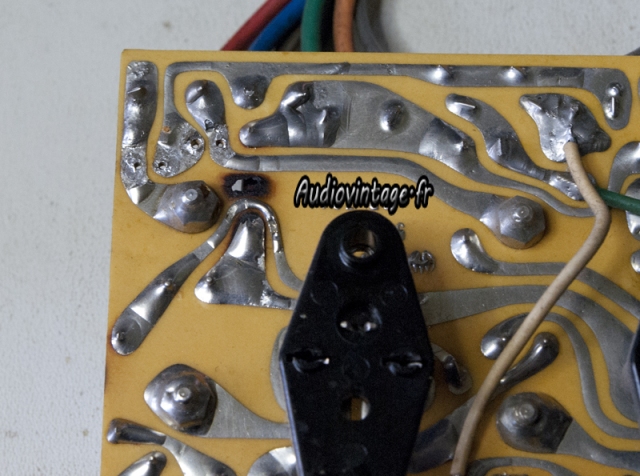

L’appareil à eu « chaud ». Traces noires sur les cartes et un trou causé par une brulure.

Luxman L309-V

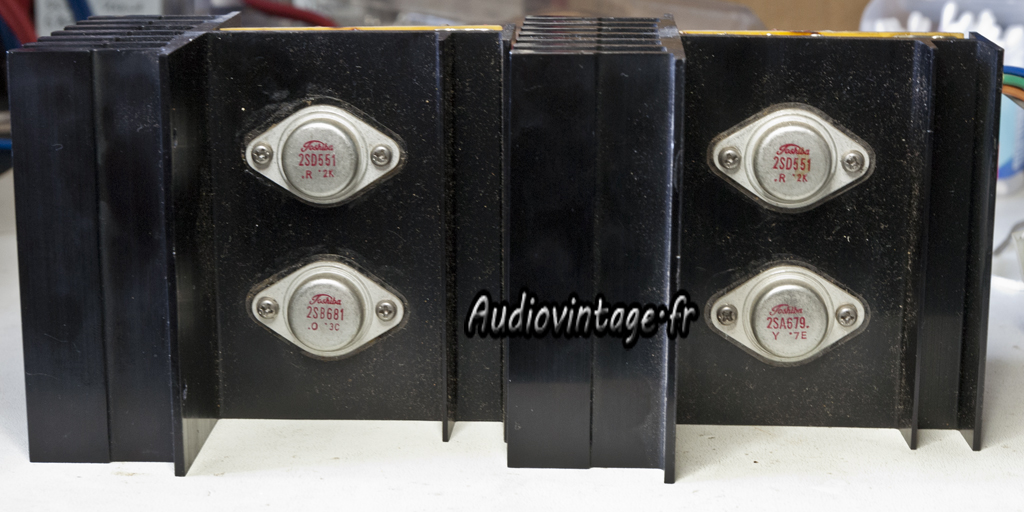

Voici les transistors de puissances. Le seul original est le 2SA679. Du travail en perspective ici aussi.

L’appareil va avoir droit à un « recapage » quasi intégral. Le relais de protection va également être remplacé.

Luxman L309-V

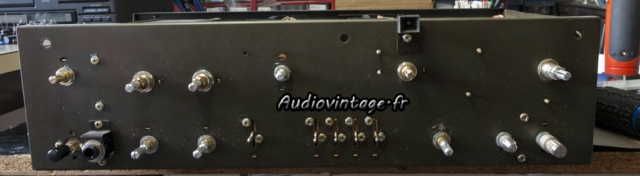

Démontage de la façade pour accéder aux écrous des potentiomètres qui maintiennent les cartes en place.

Luxman L309-V

Luxman L309-V

Luxman L309-V

Luxman L309-V

Luxman L309-V

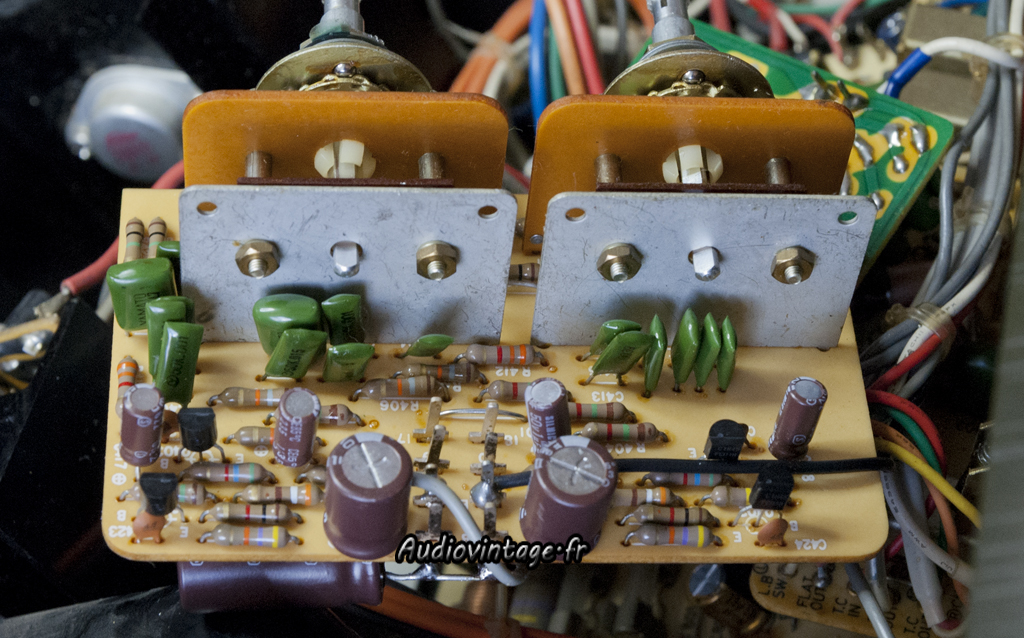

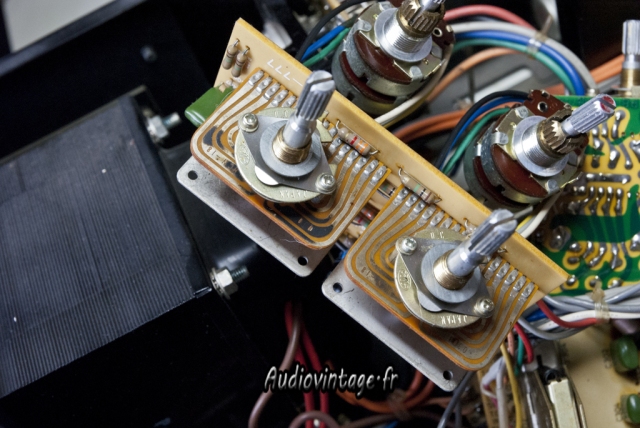

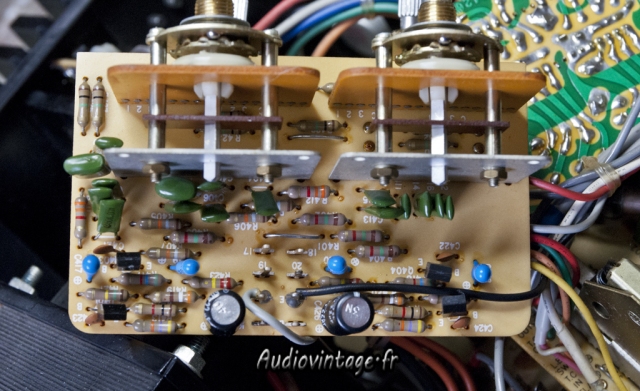

Révision des diverses cartes.

Luxman L309-V

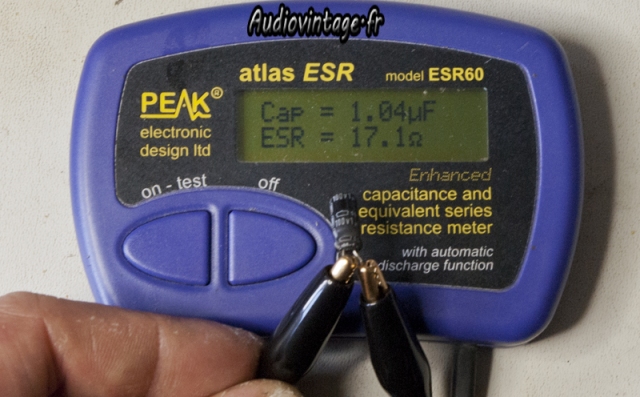

Mesure d’un des condensateurs cuits (il y en a d’autres !) présents sur une des cartes « driver ».

Luxman L309-V

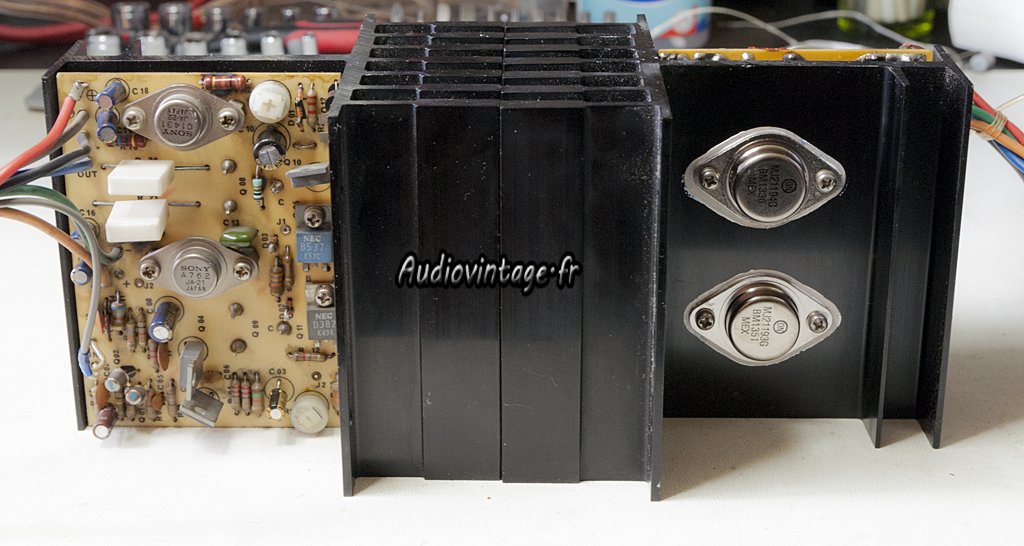

Les deux cartes « driver » révisées, montées sur leur radiateur respectif équipés des nouveaux transistors de puissance.

Luxman L309-V

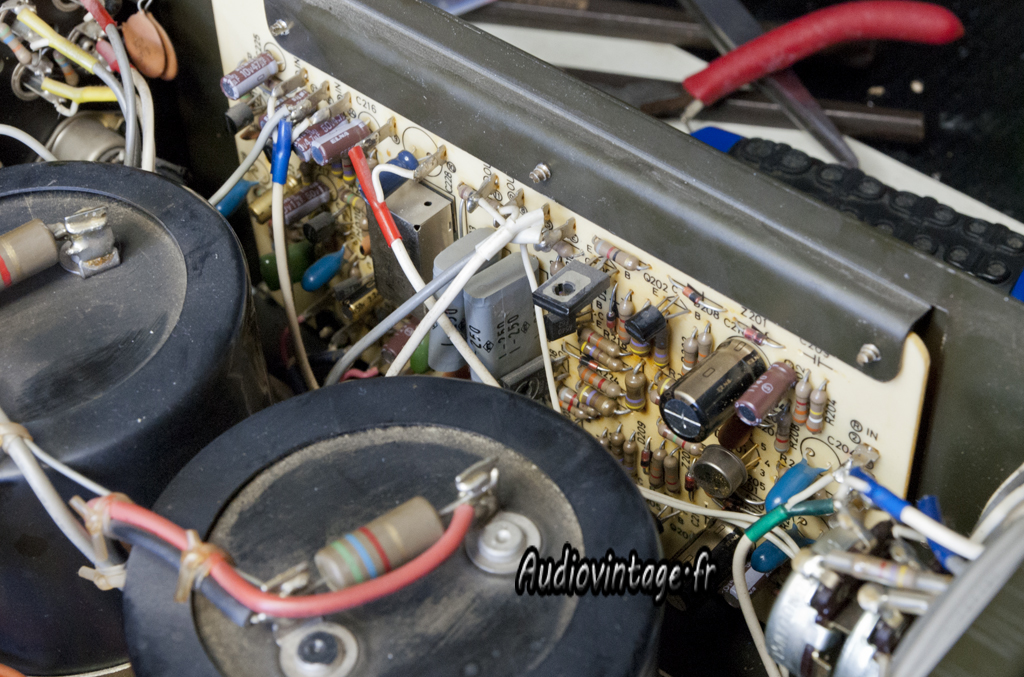

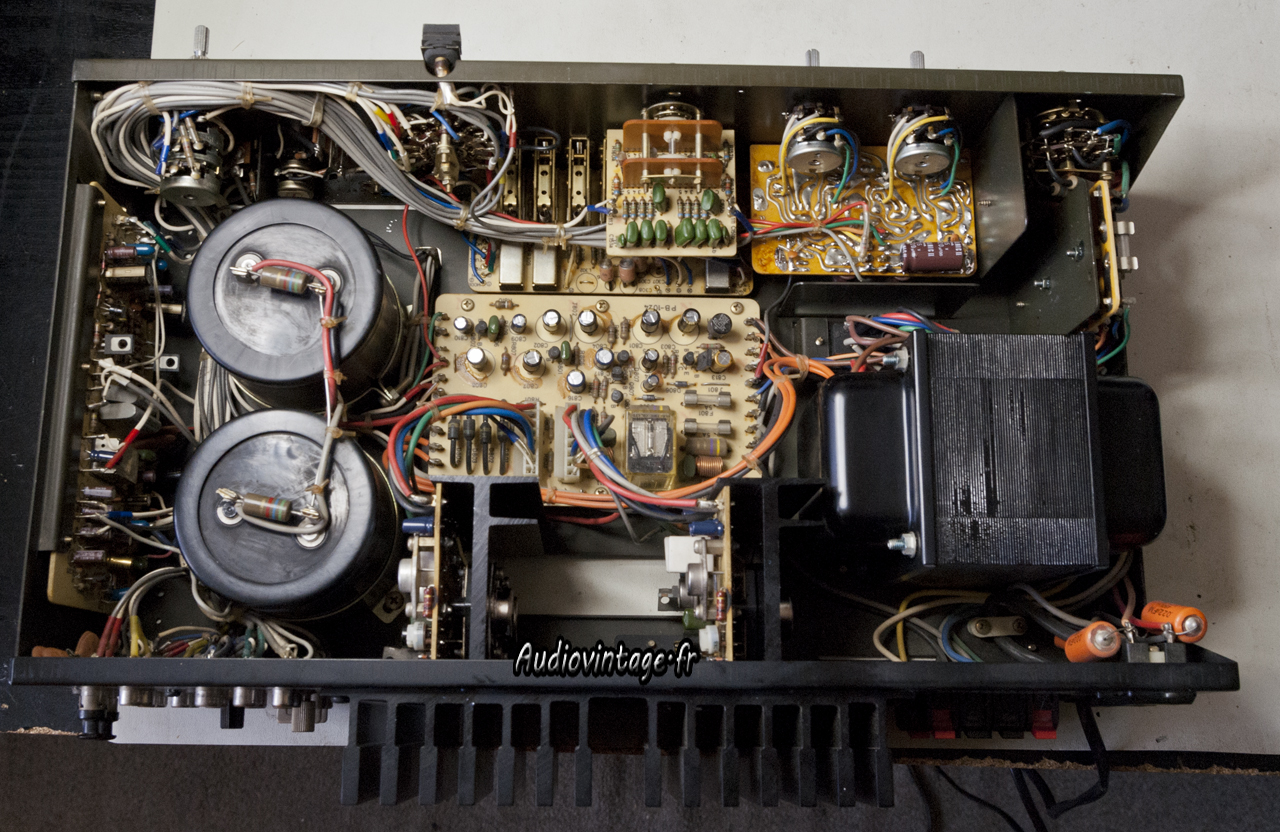

Révision quasi terminée, l’alimentation a également été refaite comme l’atteste la photo.
Il manque encore le nouveau relais.

Luxman L309-V
Relais en place et réglage de l’appareil.

Luxman L309-V

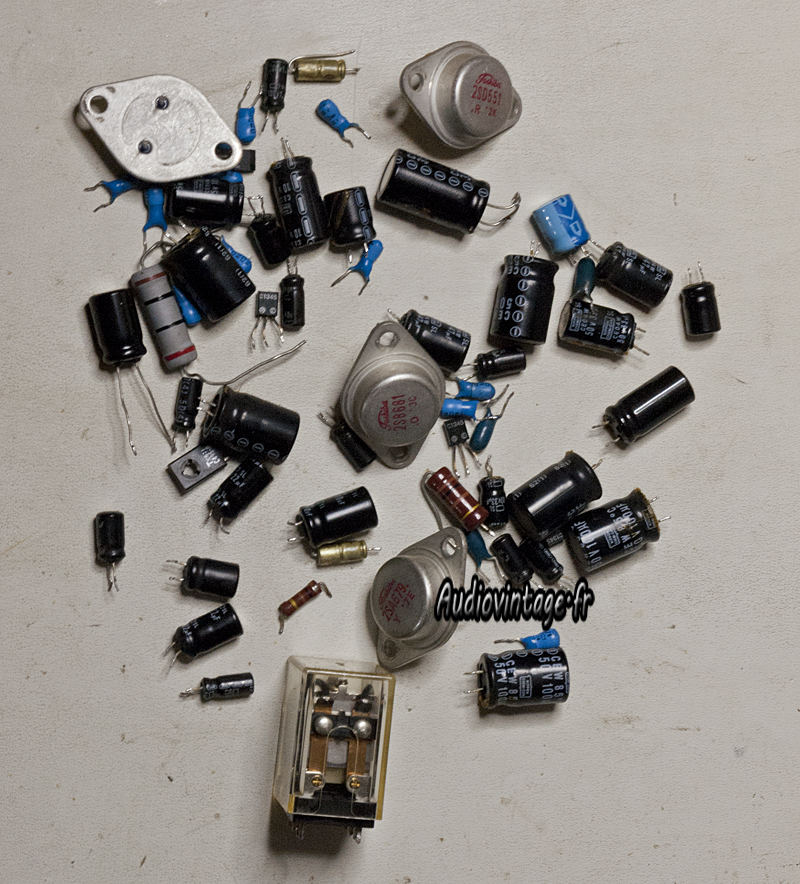

Les nombreux déchets.

Luxman L309-V
Le Luxman est ensuite connecté au banc de test audio.
Les mesures sont excellentes : 2x55w sous 8 ohms, les deux canaux en charge, à 1 khz, avec un dht de 0.036% et 0.042%.
L’appareil ne s’écroule pas quand on le malmène un peu : 2x84w dans les mêmes conditions à 0.1% de dht.

Audiovintage : réparation et révision de vos appareils !

2 réflexions au sujet de « Luxman L309-V »

  1. Kraemer

    Bonjour , je possède un Luxman L 309 v qui a un canal défectueux , lorsque je connecte la platine , le relais ne colle pas !
    Sur l’autre canal j’ai mesuré environ 12 secondes pour que le relais et alimente les HP d’où peut provenir ce défaut ?
    Cordialement
    Rk
