Aujourd’hui, j’accueille un Sansui AU-717 qui aurait été « révisé » par un connaisseur, avant l’acquisition par son propriétaire actuel.
Nous allons voir cela de plus près.

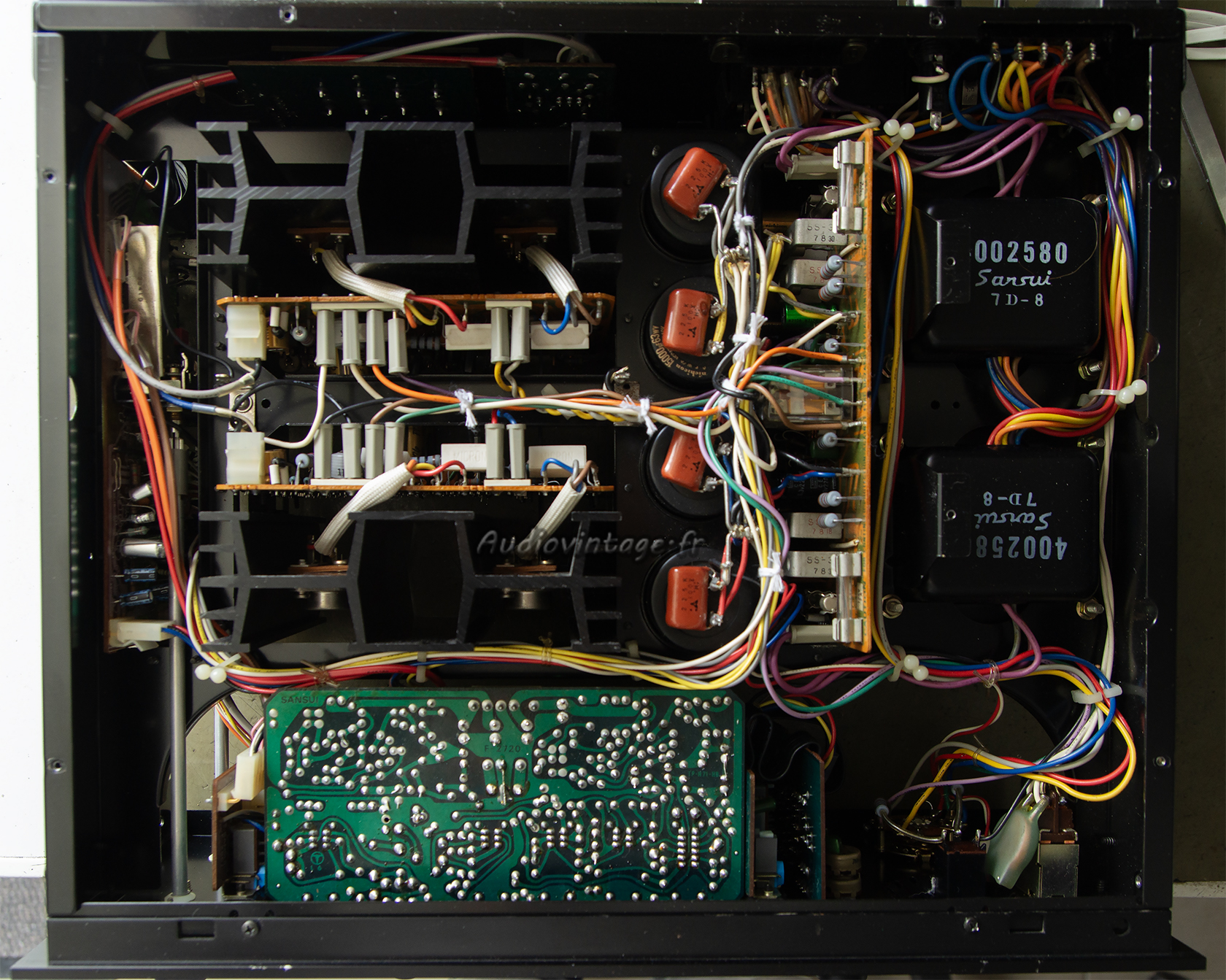

Le Sansui fonctionne, et en effet, on peut voir que quelqu’un est déjà passé par ici.

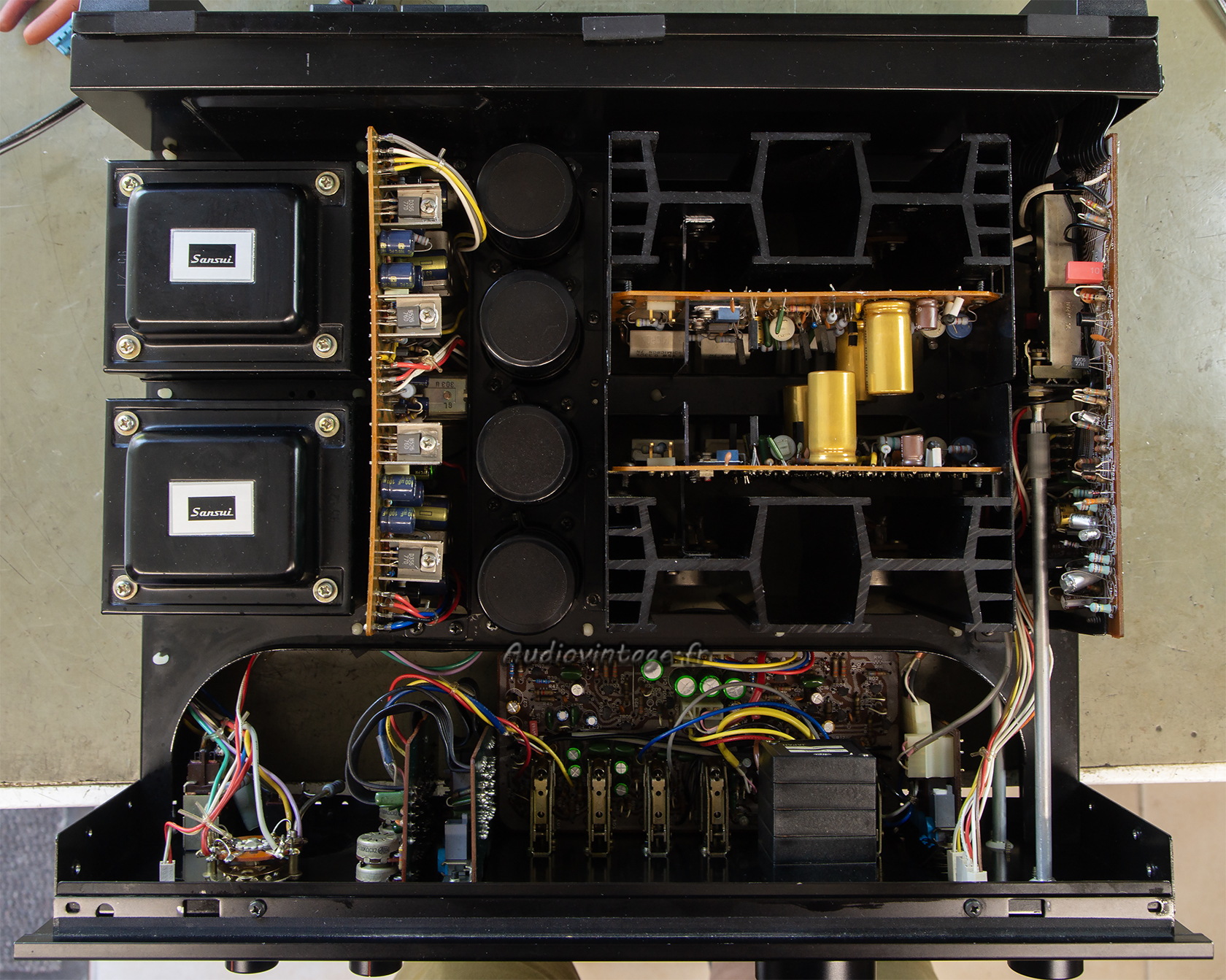

On peut déjà constater quelques « bizarreries » sur le circuit d’alimentation/protection situé entre les transformateurs et les condensateurs de filtrage d’alimentation.

Retrait d’un des circuits drivers. Les résistances fusibles ainsi que certains transistors habituellement problématiques sont toujours en place.
Deux condensateurs chimiques sont mal choisis en tension.

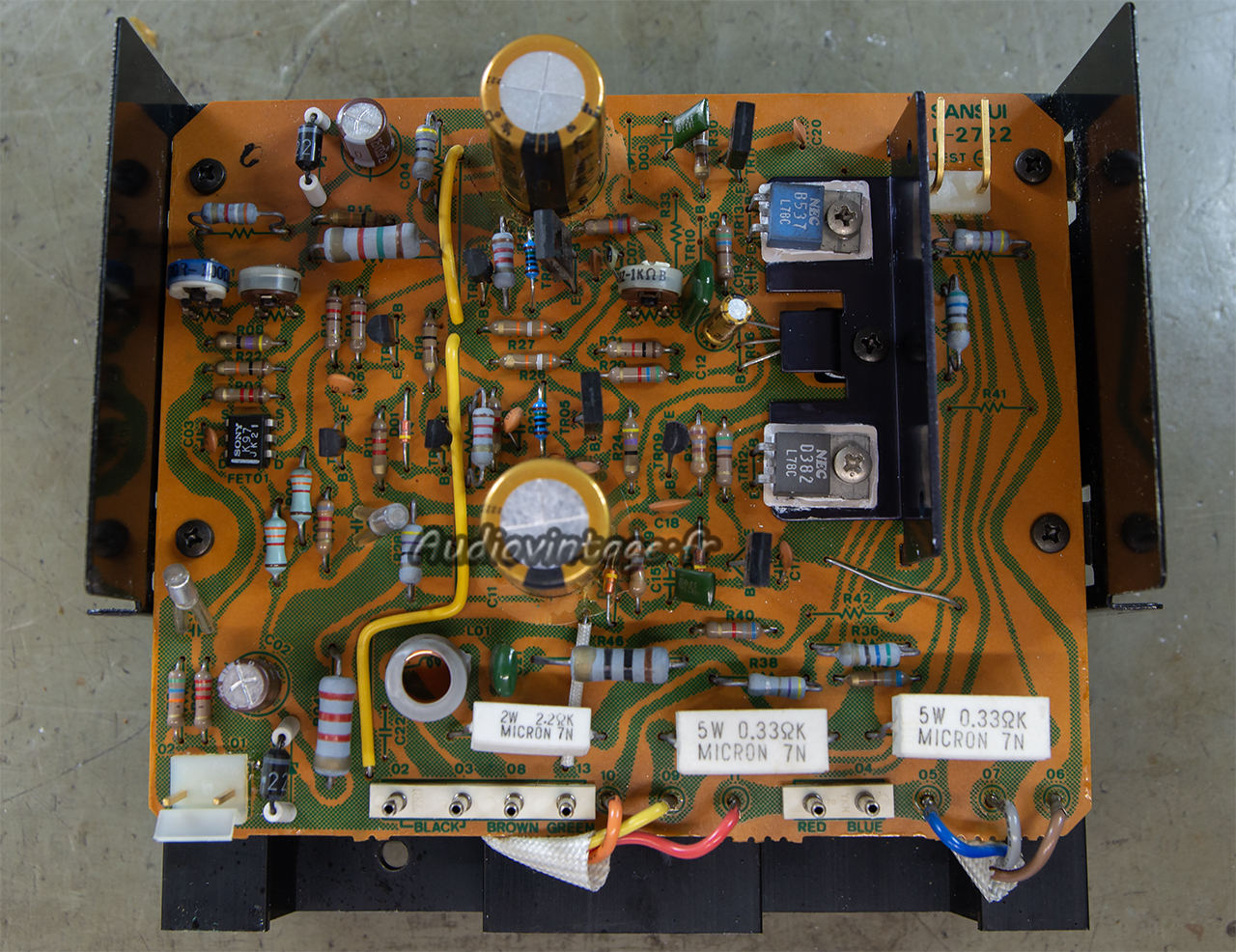

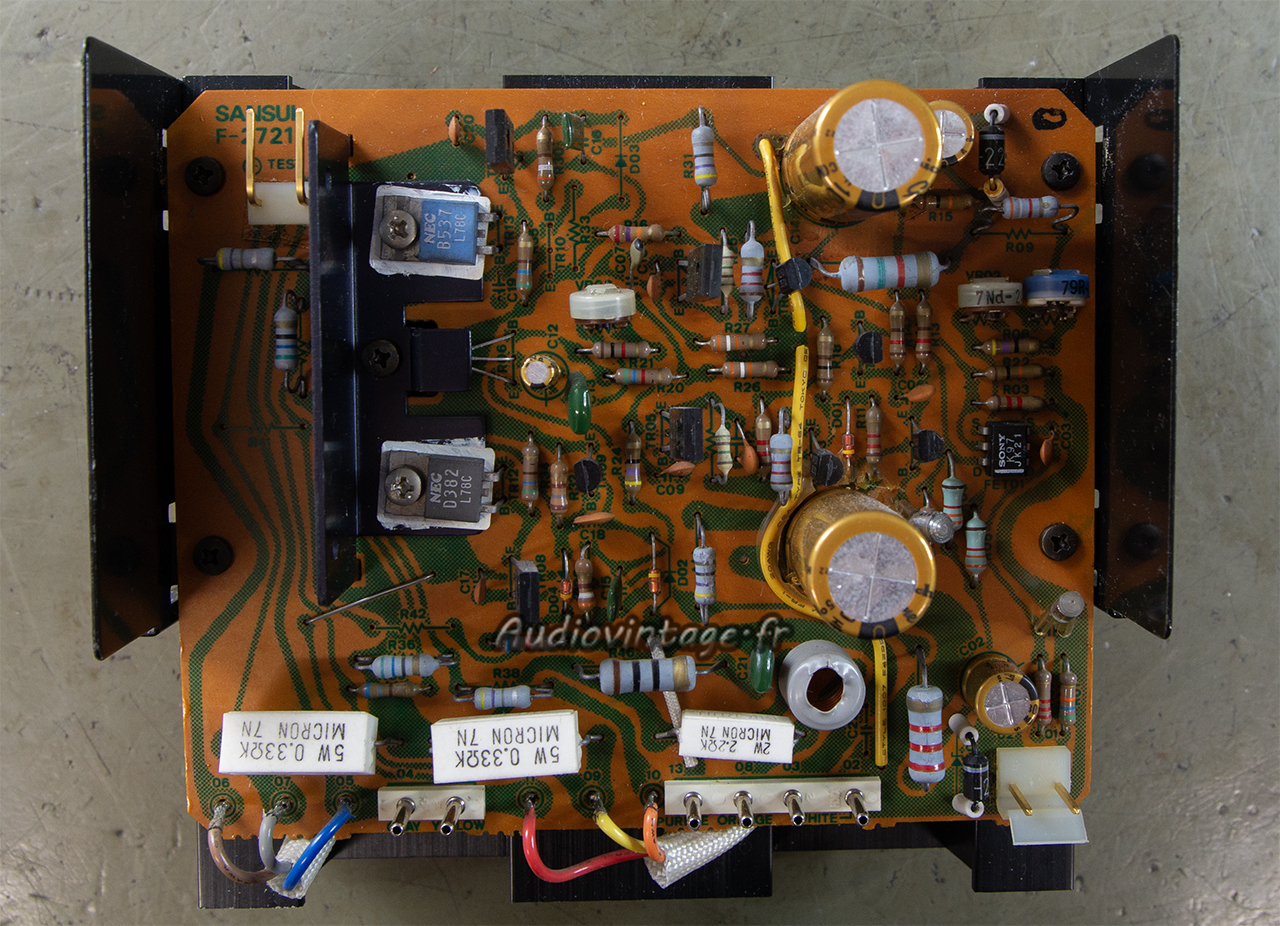

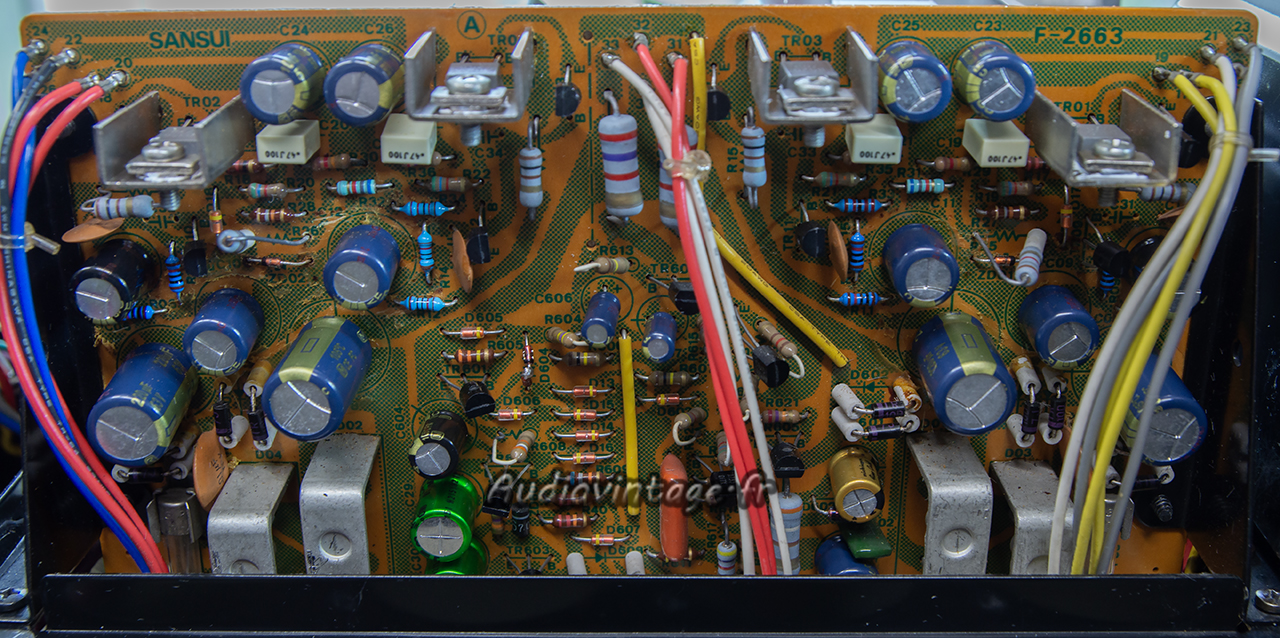

Circuit driver révisé.

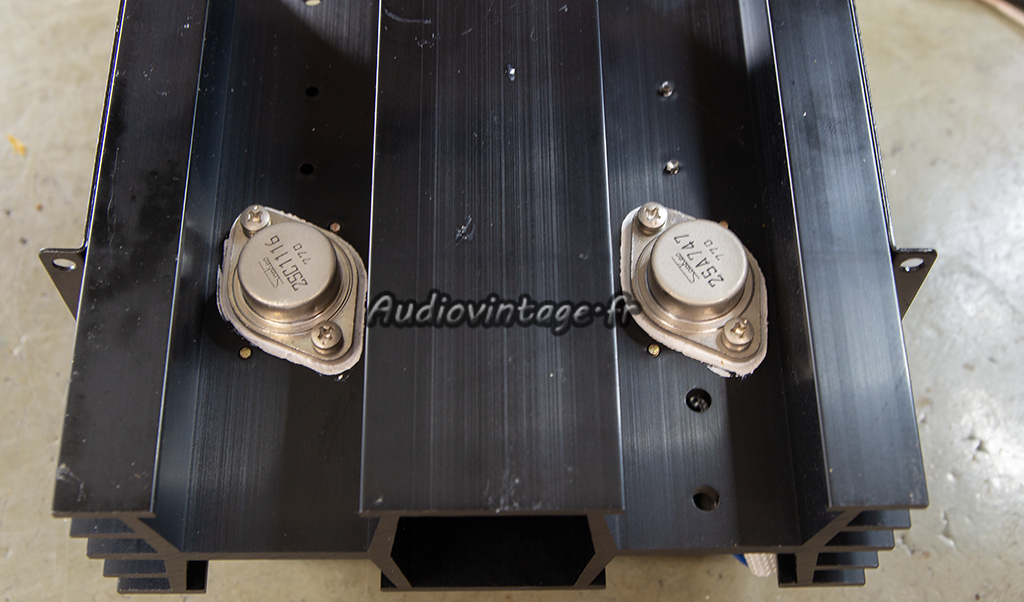

Micas neufs et graisses fraiche pour les transistors de puissance.
Le second canal reçoit des soins identiques.

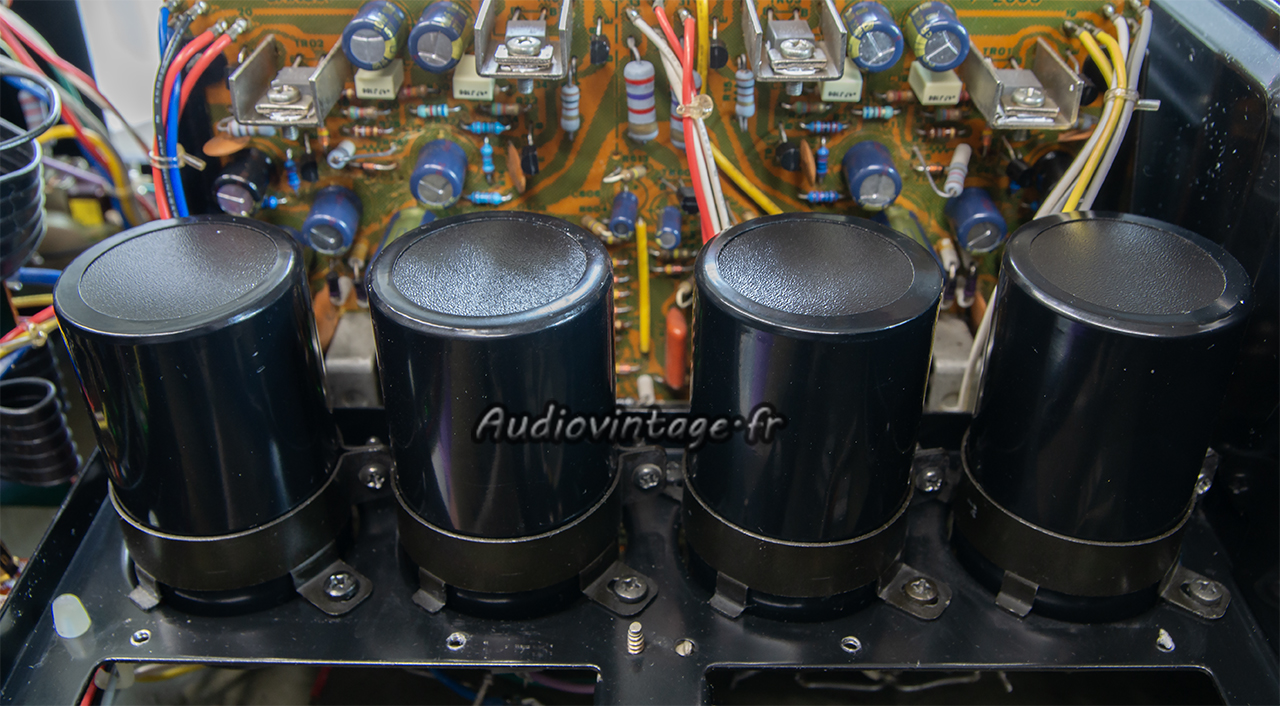

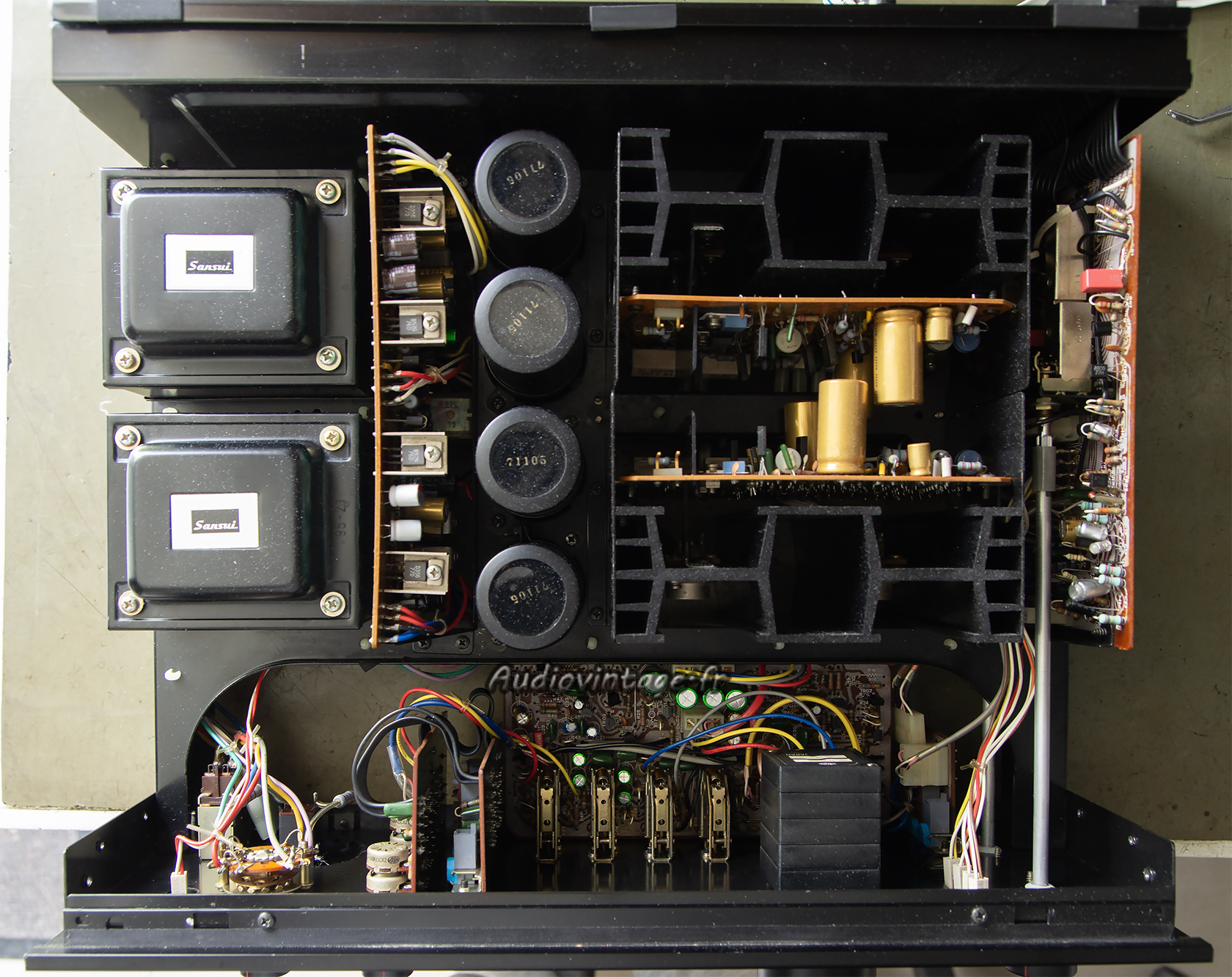

Les condensateurs de filtrages originaux sont retirés ce qui permet d’avoir une vision d’ensemble du circuit d’alimentation/protection.
Comme on peut le constater, c’est un peu le « foutoir », des condensateurs chimiques différents entre la gauche et la droite, dont certains n’ont pas les bonnes valeurs. On notera le mélange de bons condensateurs avec des « merdouilles ».
Certaines résistances rongées par la colle corrosive ont été remplacées, mais pas toutes, et cette colle n’a d’ailleurs pas été totalement retirée.

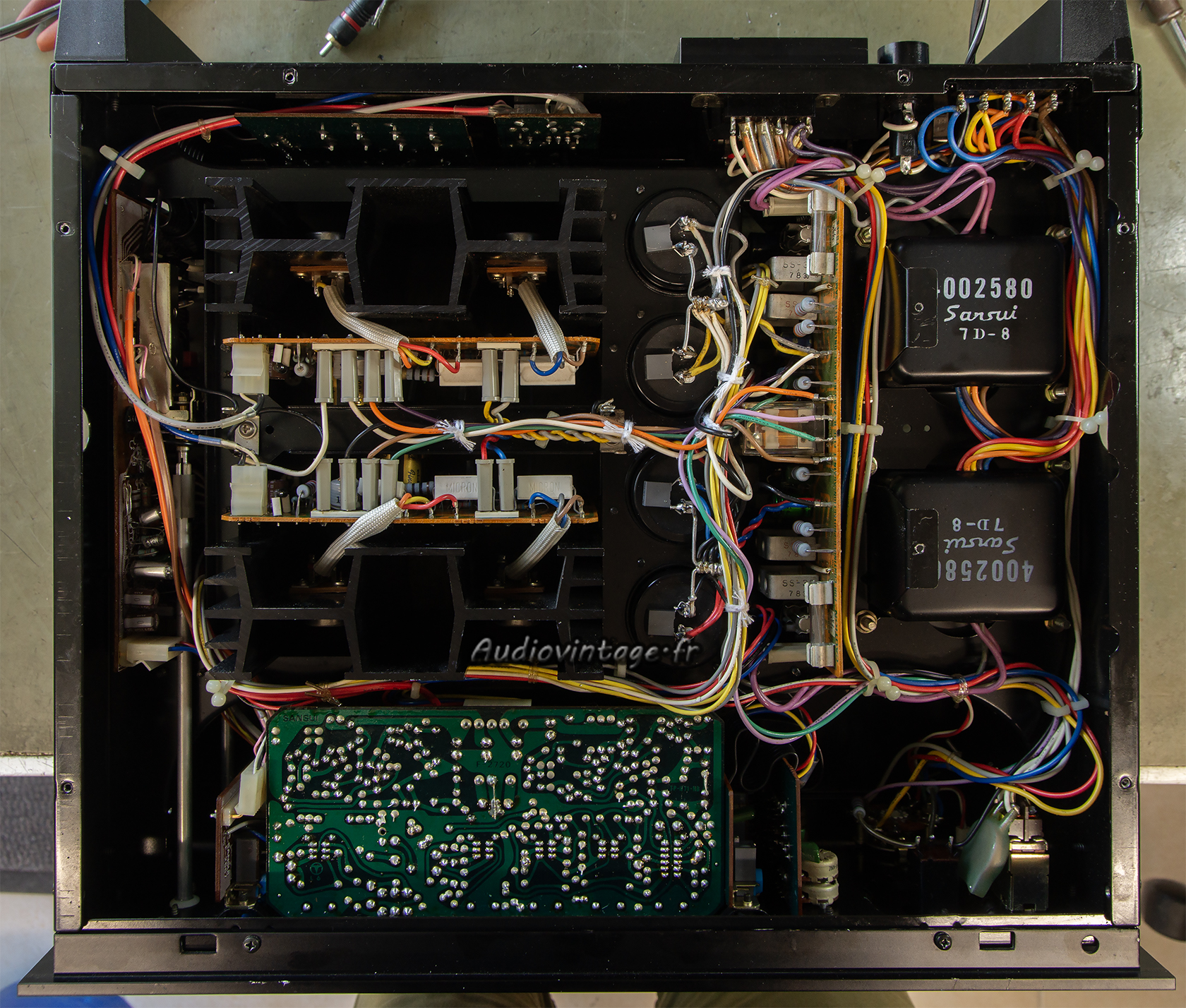

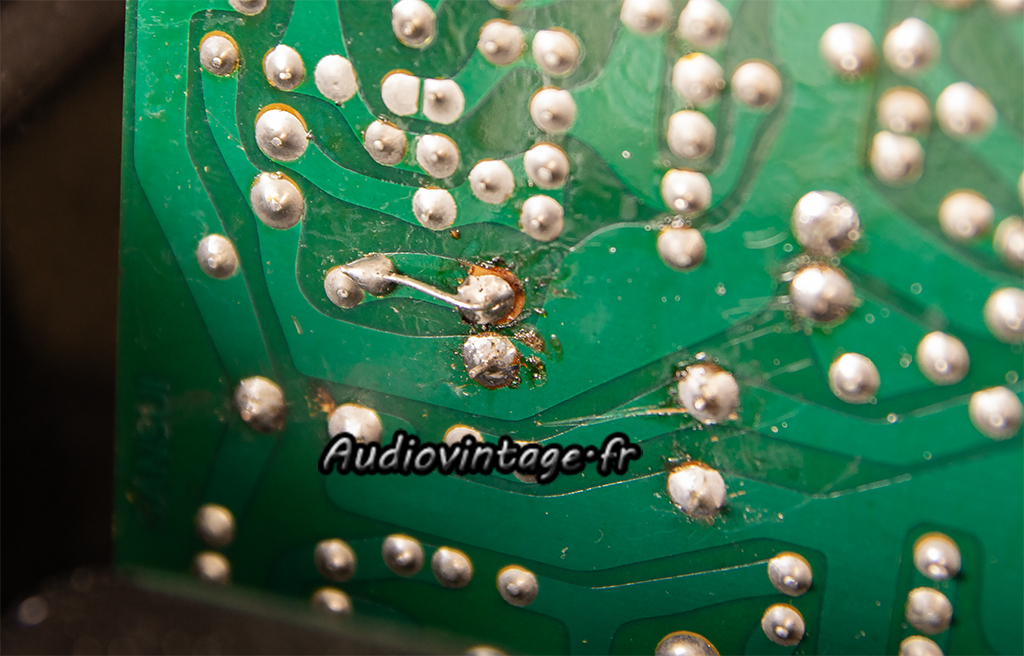

A l’arrière, sans être catastrophique, on ne peut pas dire que le soin apporté soit exceptionnel.

Les condensateurs chimiques sont remplacés, tout comme les résistances en mauvais état. La colle corrosive retirée. Certains transistors potentiellement problématiques sont changés.

Les nouveaux condensateurs de filtrage d’alimentation sont montés.

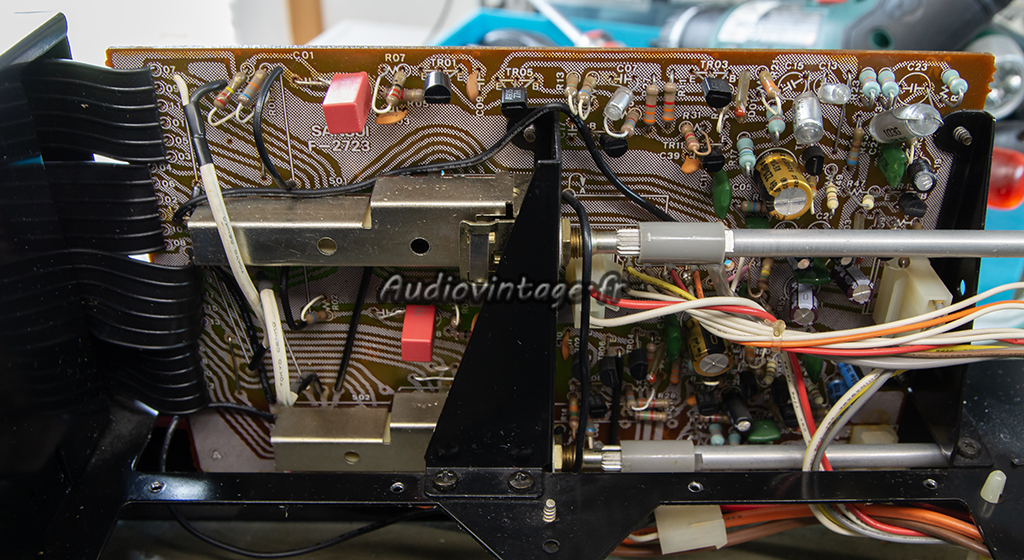

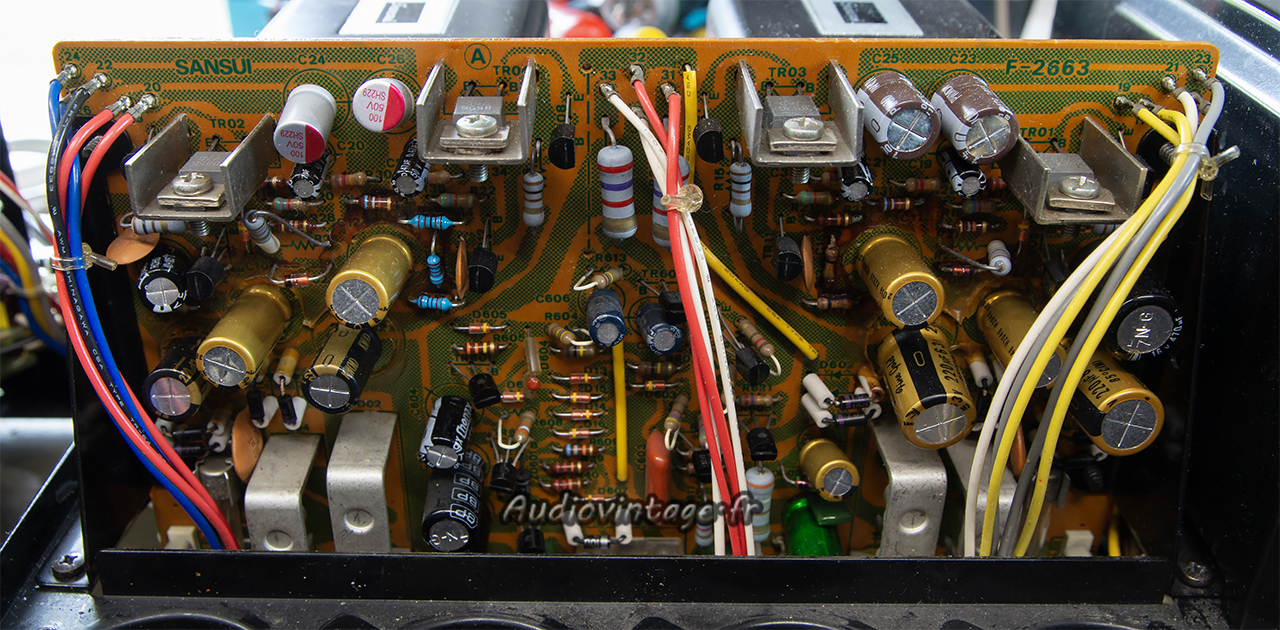

L’étage phono à lui aussi été à moitié révisé.

Les résistances fusibles ainsi que certains condensateurs et transistors sont remplacés.

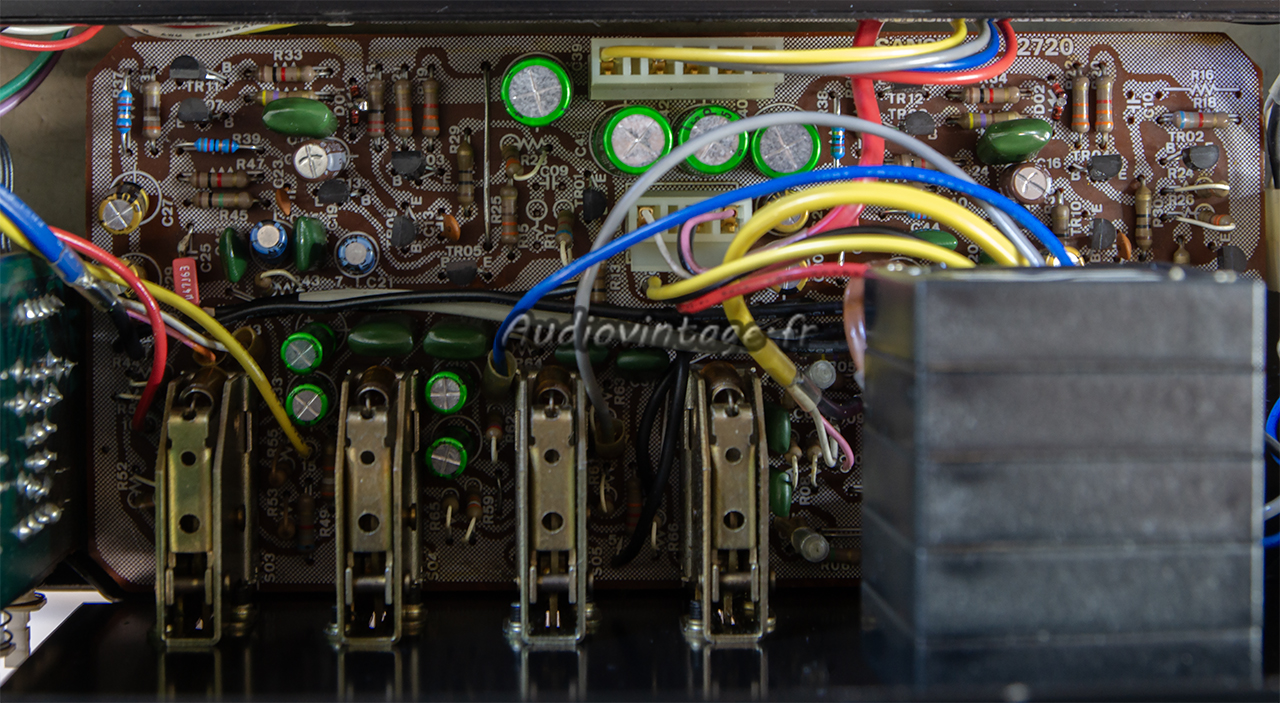

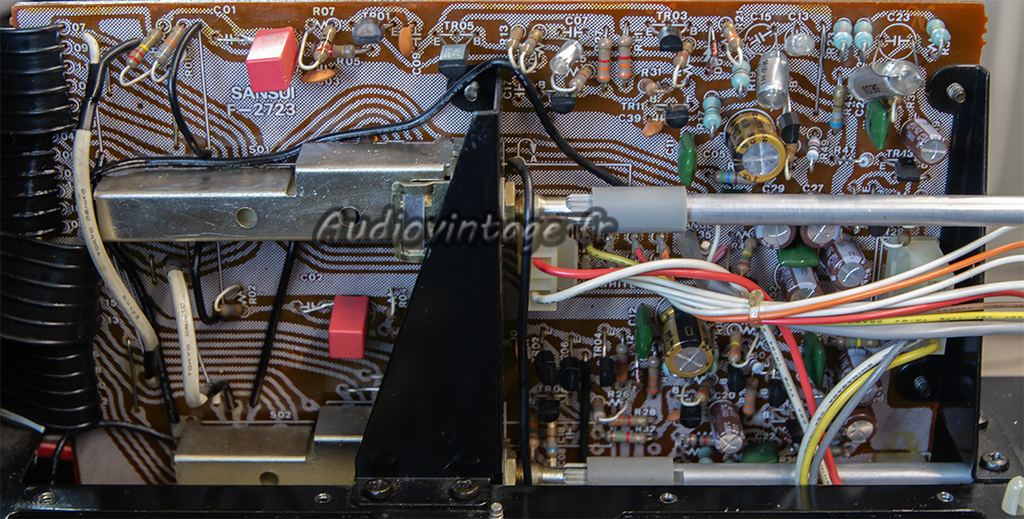

Le circuit de tonalité.

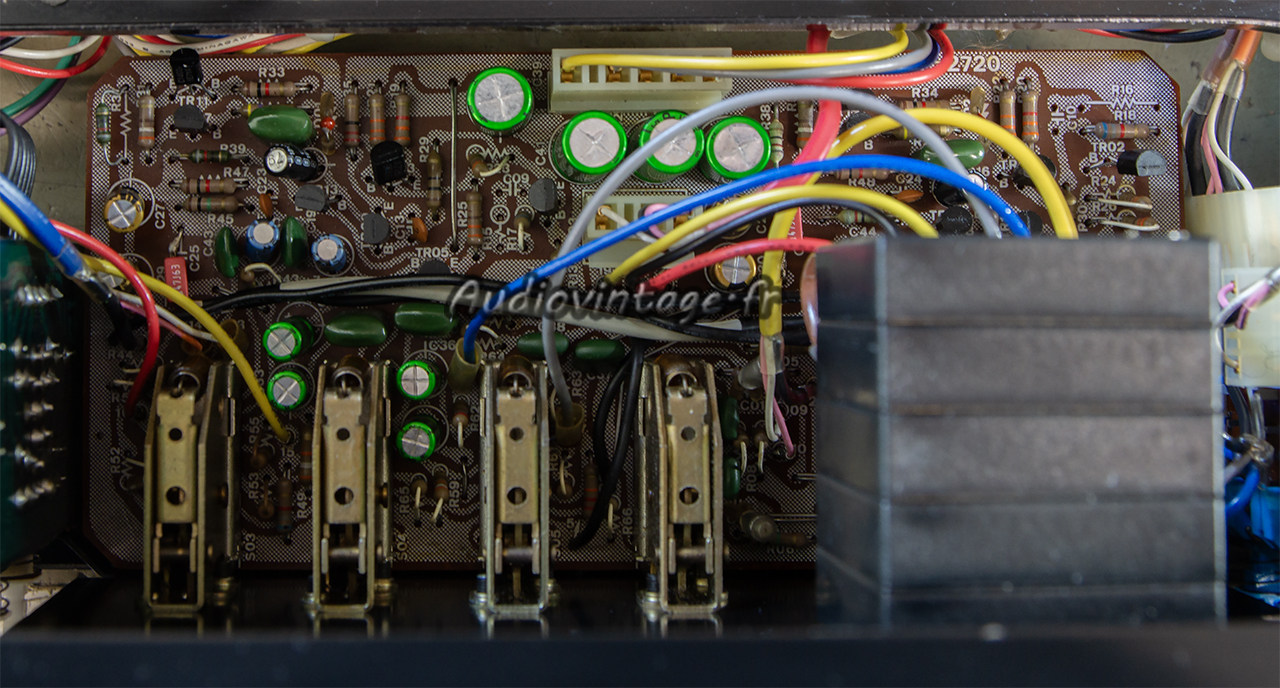

Ici, remplacement des deux condensateurs chimiques originaux restants, ainsi que des diodes et transistors.

Les commandes sont nettoyées, les courant de repos et offsets sont ajustés. Terminé.

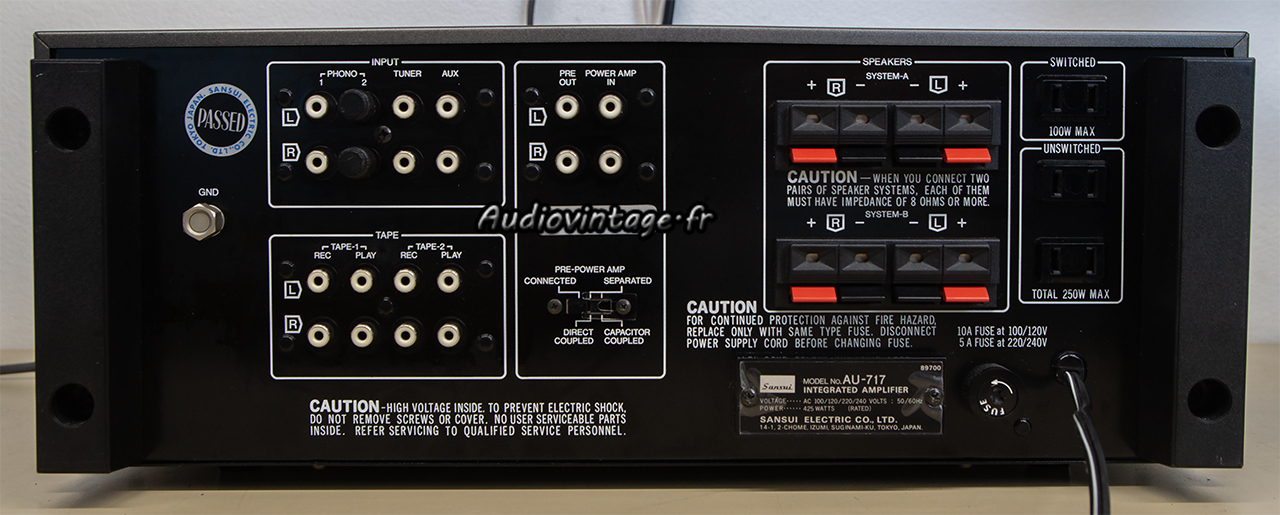

Connectique.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Distorsion à 2x85w sous 8 ohms, entrée aux, tone defeat.

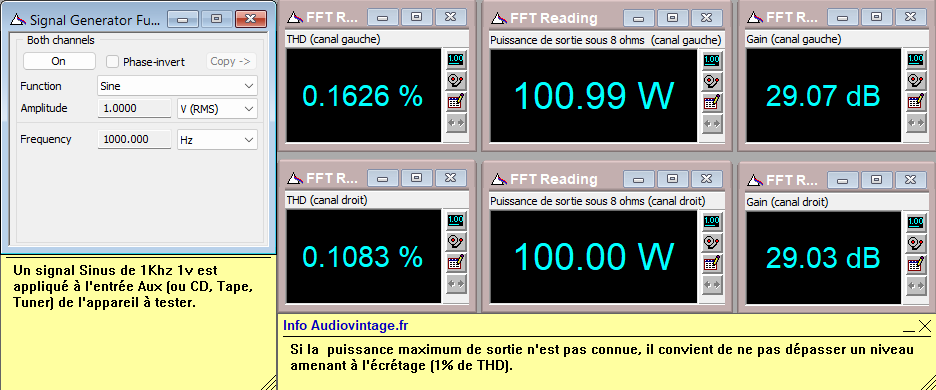

Il atteint 2x100w sans être à l’écrétage.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

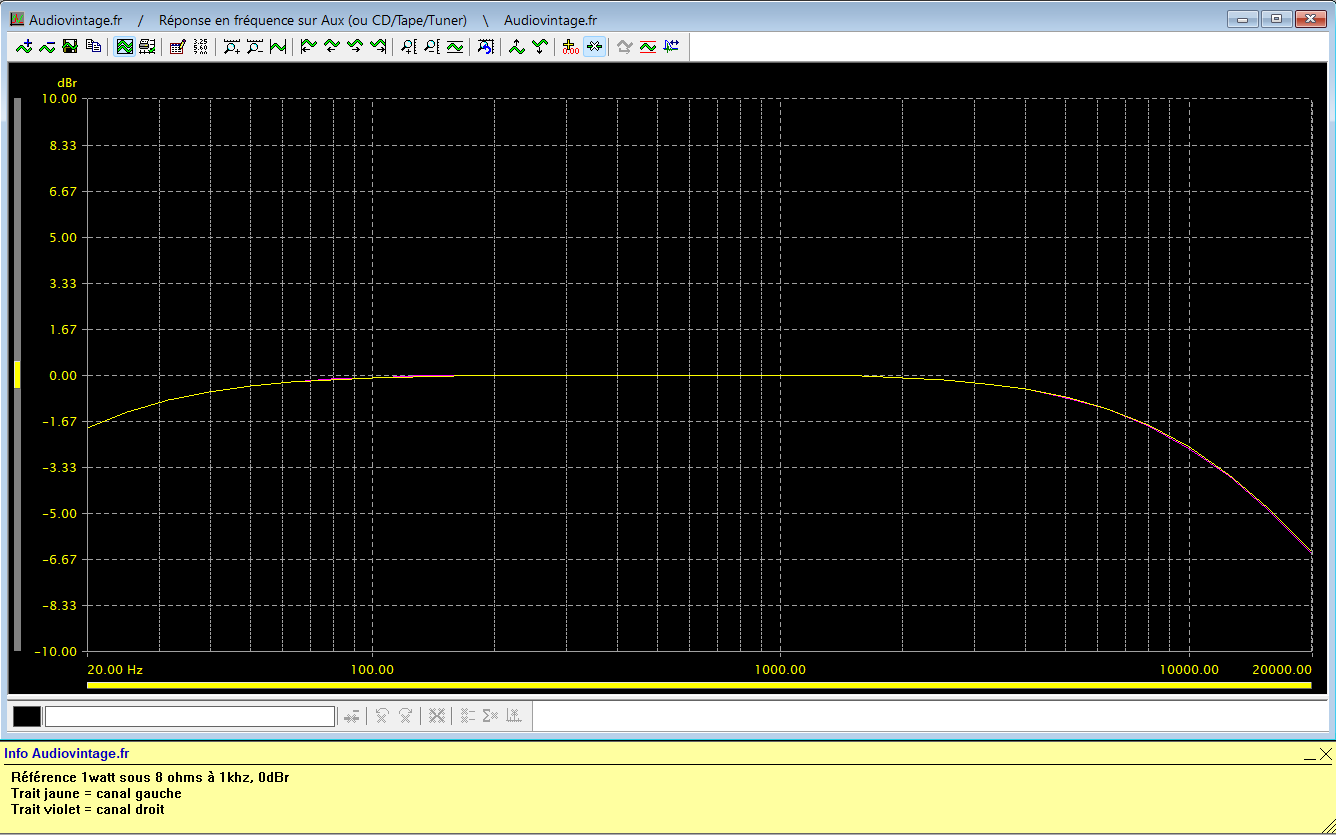

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

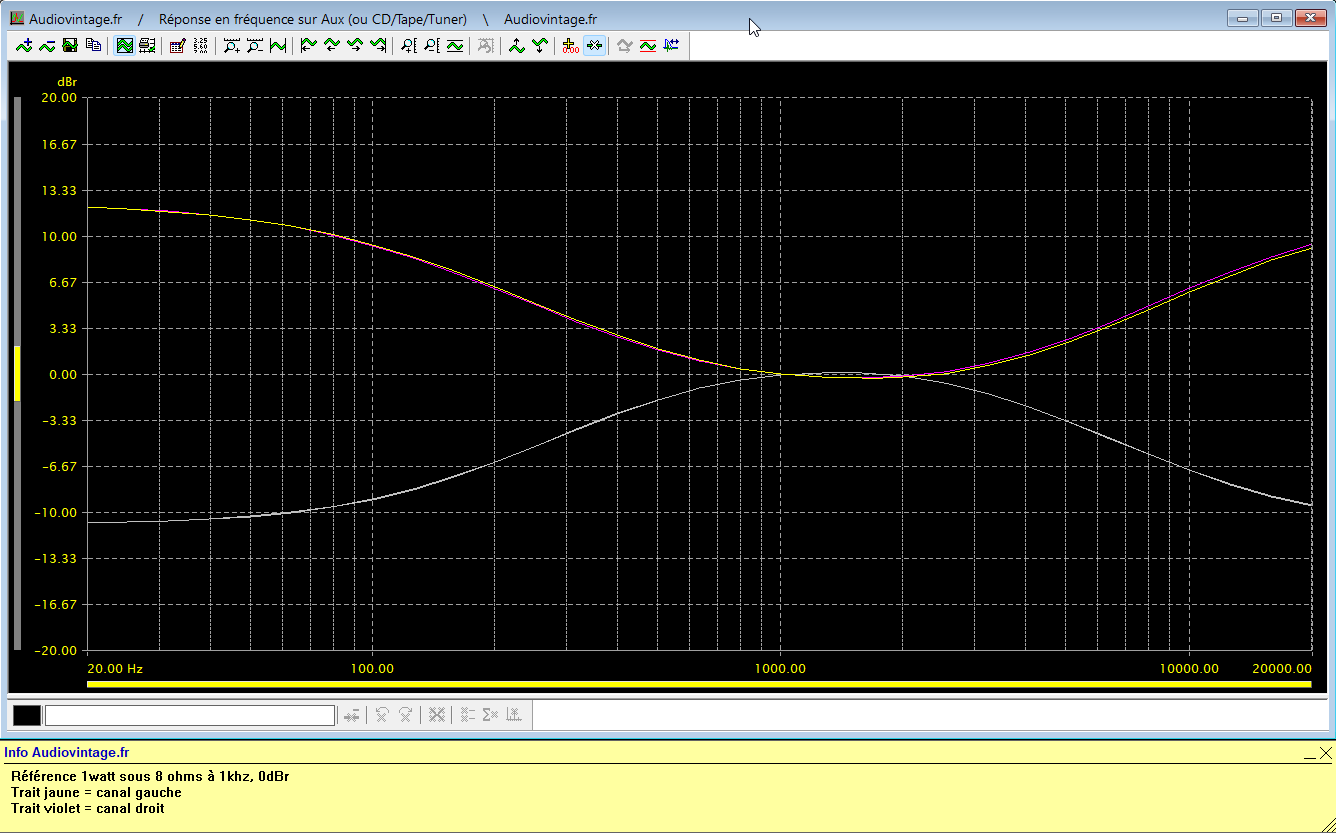

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Rapport signal bruit à 2x85w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

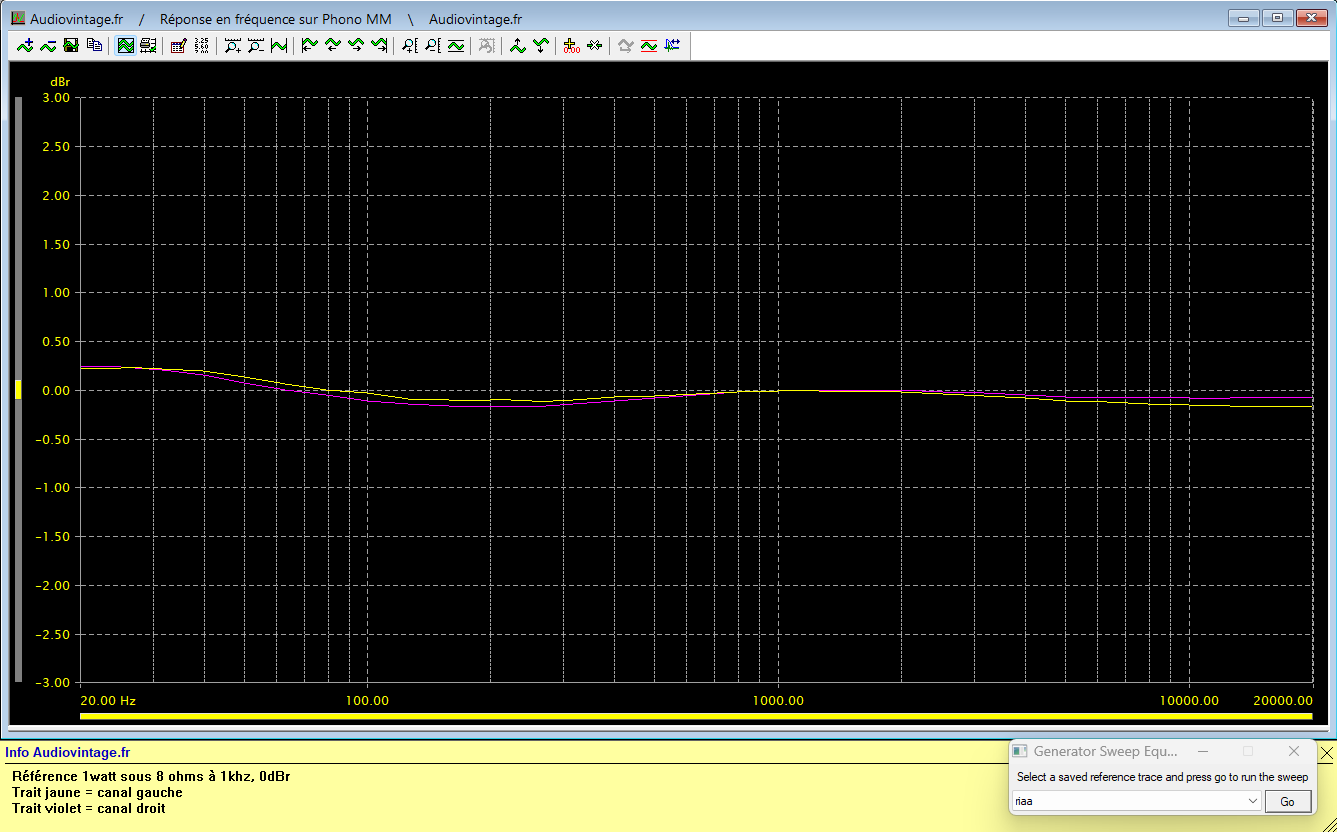

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x85w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.
