Pioneer SA-9100

Pioneer SA-9100
Réparation et révision complète pour ce TOTL (Top Of The Line) de l’époque.

Bien évidemment, fidèle lecteur que vous êtes, vous avez lu mon article sur son frère jumeau : ici
Et bien cet exemplaire souffre du même problème dû à une conception “moyenne” = une alimentation en panne.

Pioneer SA-9100

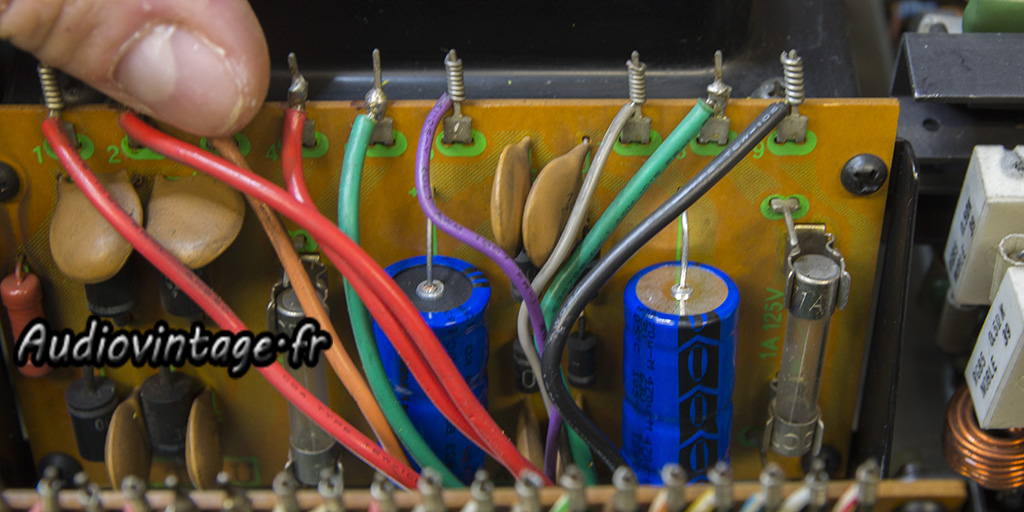

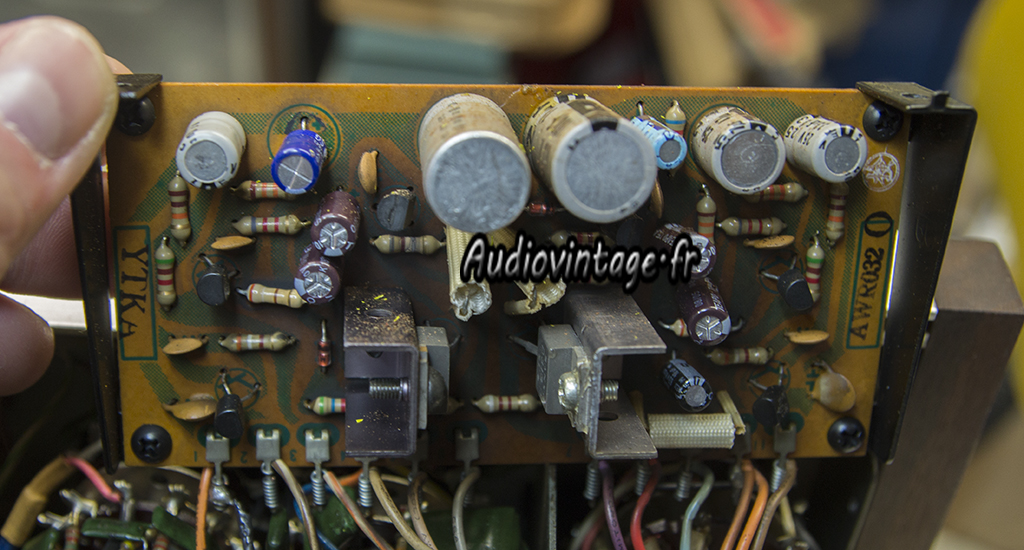

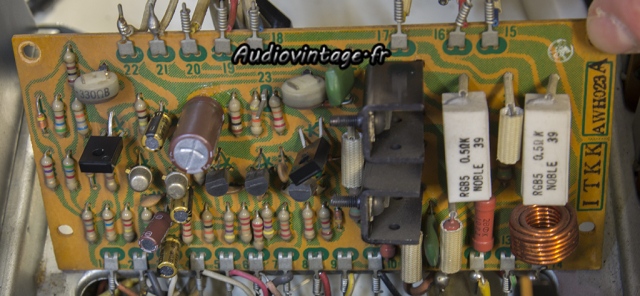

La voici cette alimentation.
Quelqu’un est déjà intervenu mais sans aller très loin…

Pioneer SA-9100

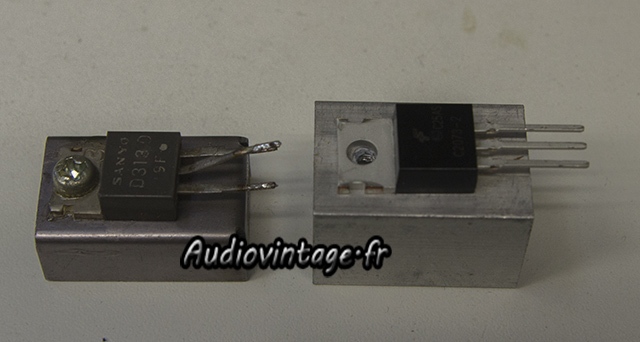

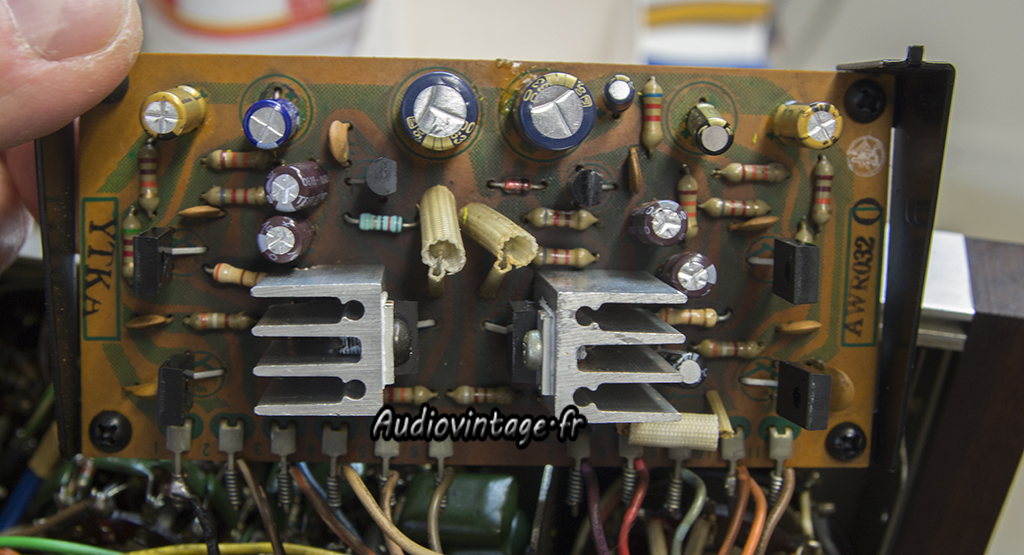

A gauche, un transistor HS monté sur un radiateur trop petit.
A droite, son remplaçant, monté sur un radiateur retaillé, impossible d’en caser un plus gros, mais celui-ci est bien suffisant !

Pioneer SA-9100
L’alimentation revue entièrement, et désormais fiabilisée.

Pioneer SA-9100
Le propriétaire souhaite que l’appareil soit entièrement révisé.

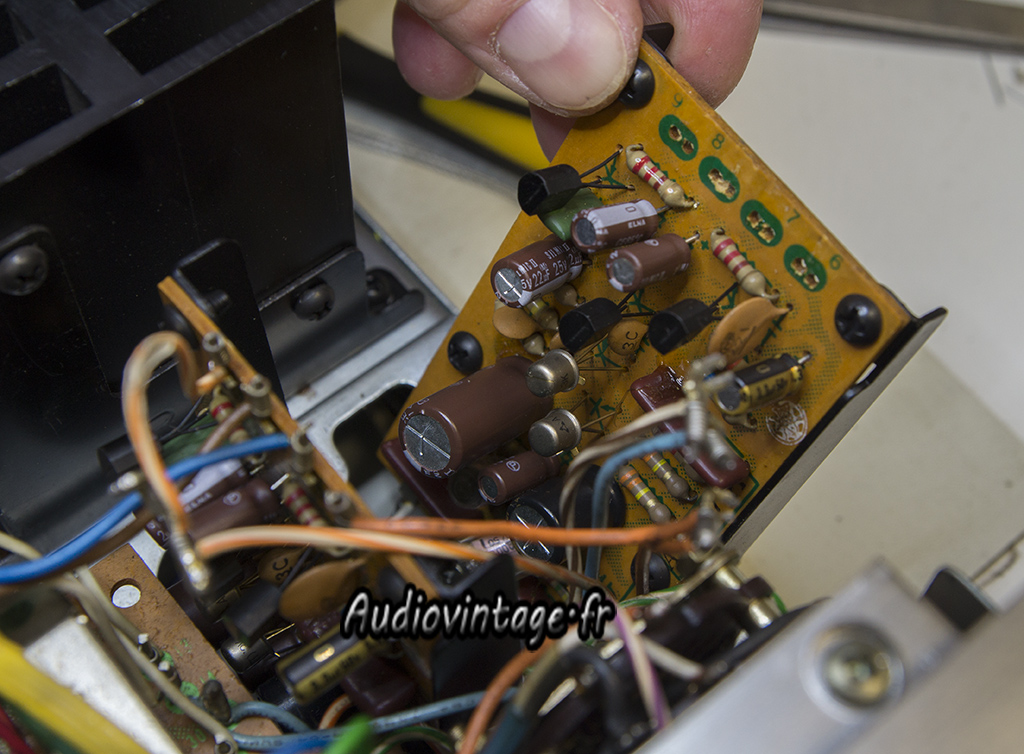

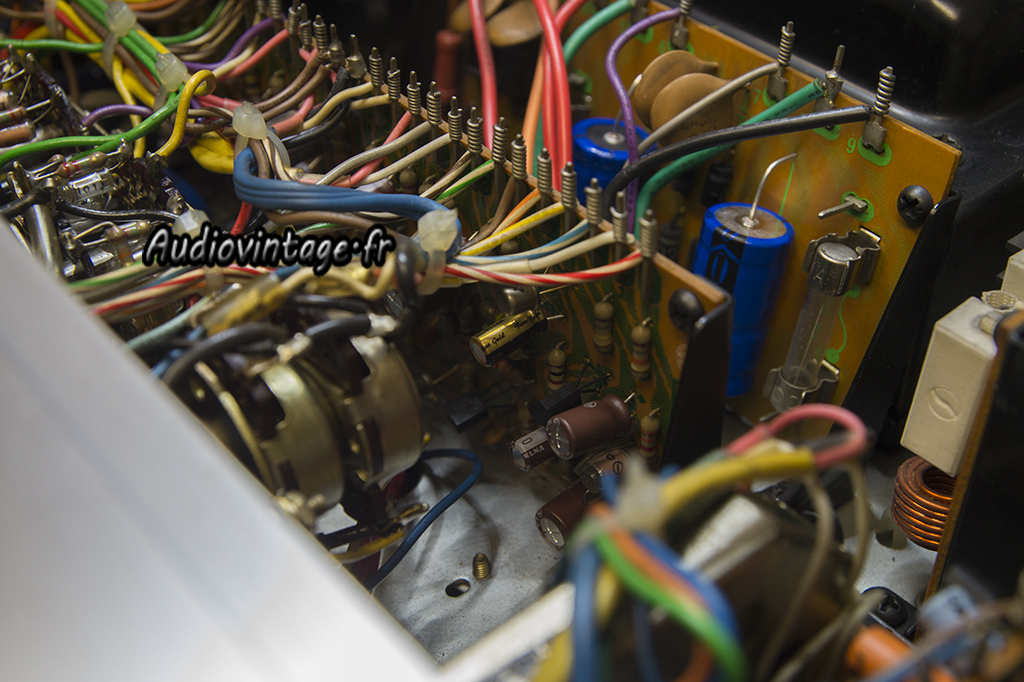

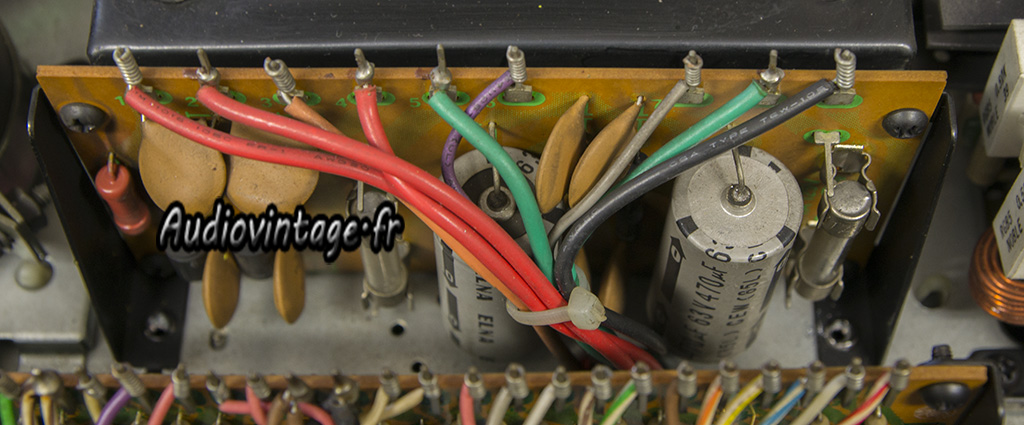

Voici une autre section de l’alimentation.

Pioneer SA-9100
Condensateurs neufs en place.

Pioneer SA-9100

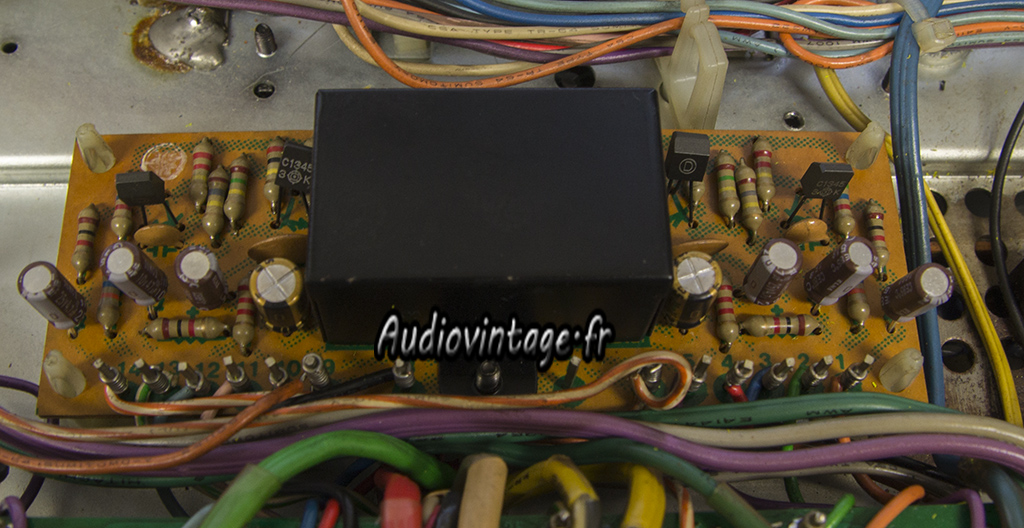

La section « control amp », difficilement accessible.

Pioneer SA-9100
Révisée.

Pioneer SA-9100
Gros plan sur l’étage phono.

Pioneer SA-9100
Et sa réfection.

Pioneer SA-9100

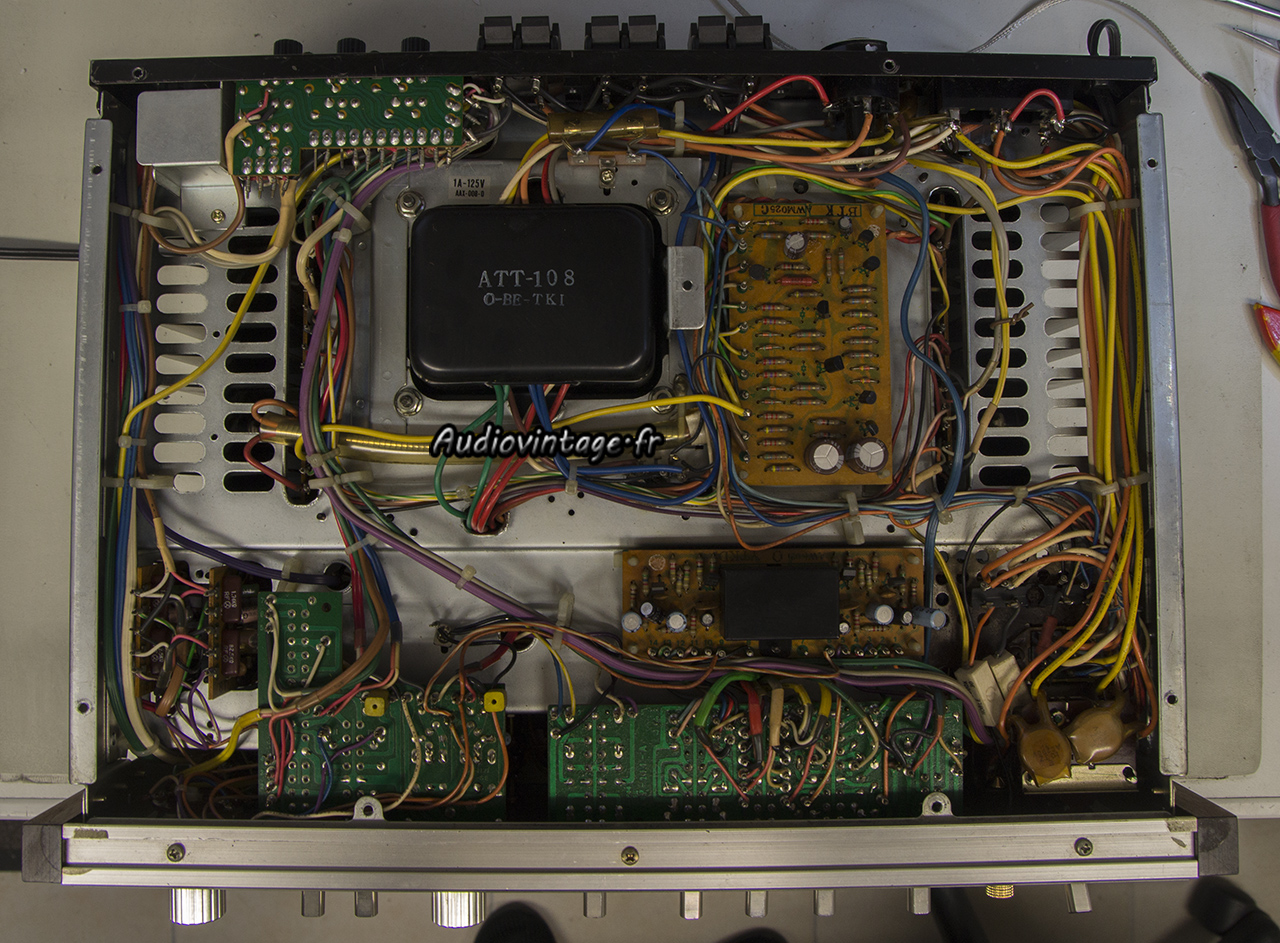

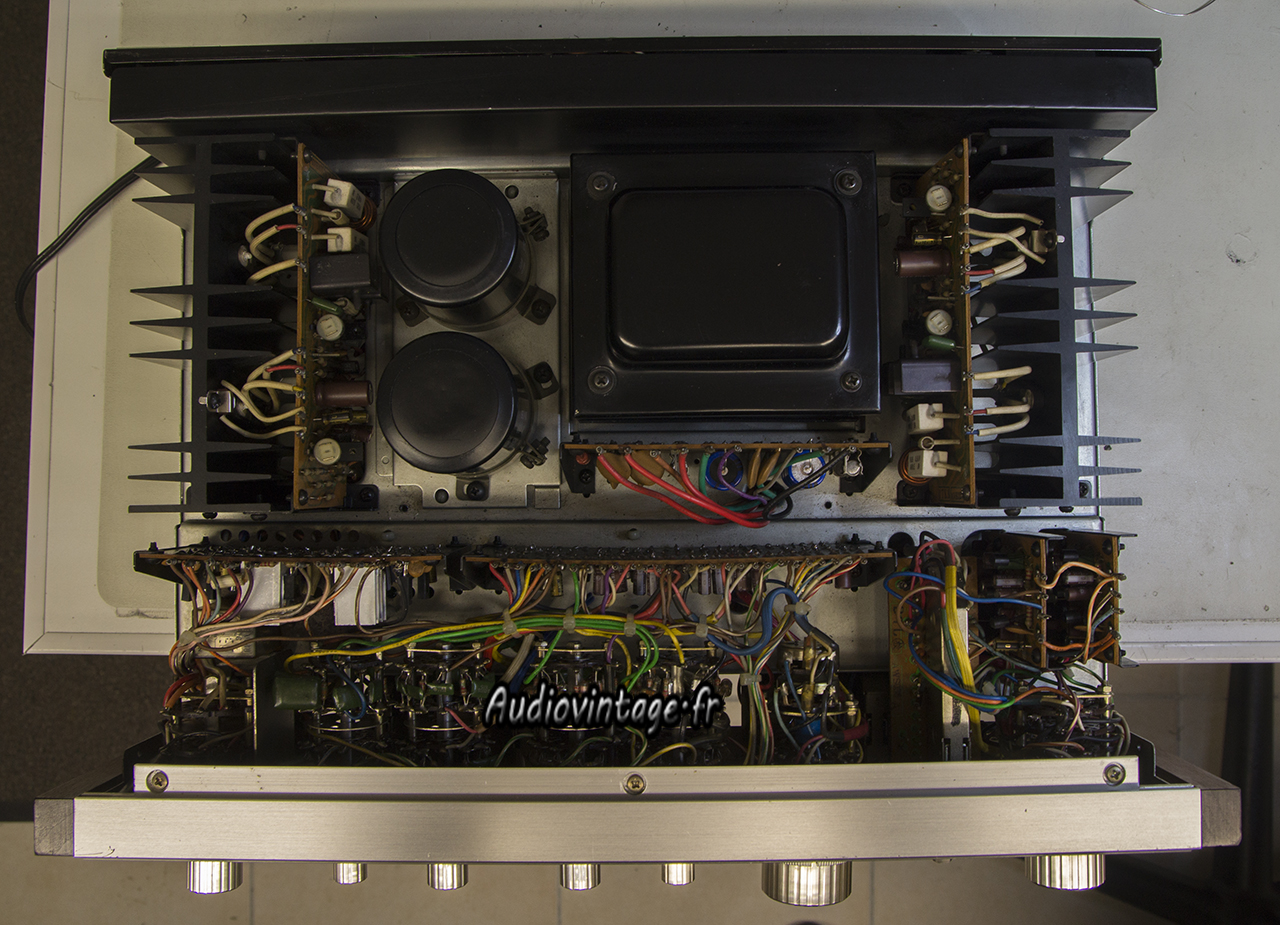

Sous le monstre.

Pioneer SA-9100

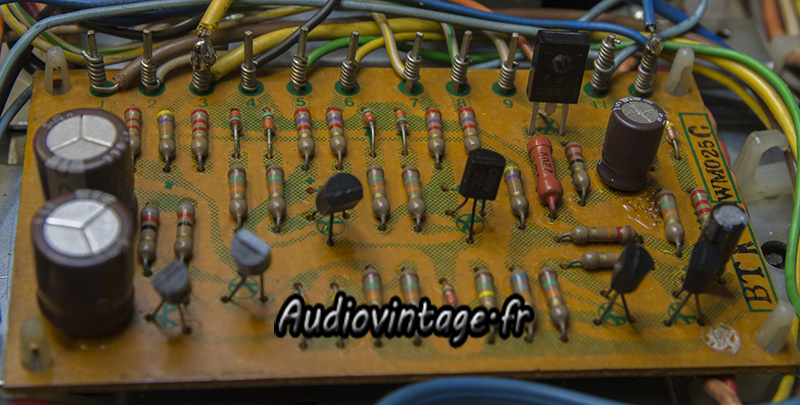

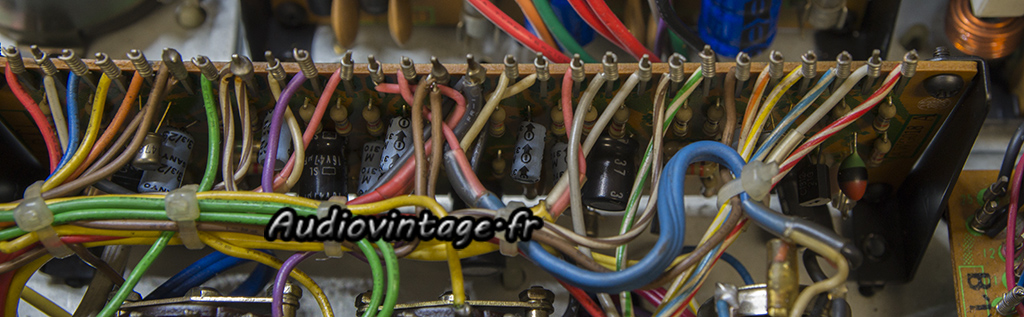

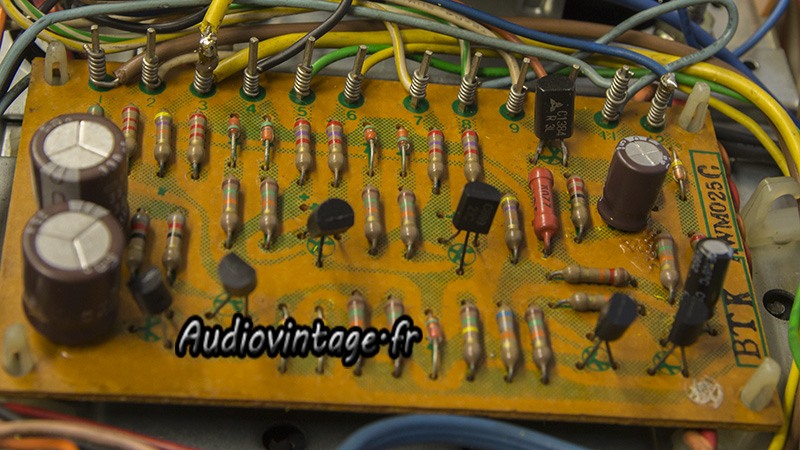

La section « filtres ».

Pioneer SA-9100
Revue. J’ai dû ré-intervenir bien plus tard sur cette section, l’amplificateur ayant développé un souffle audible et des crachotements sur un canal après de nombreuses heures d’écoute.
Problème réglé en remplaçant des transistors devenus bruyants.

Pioneer SA-9100

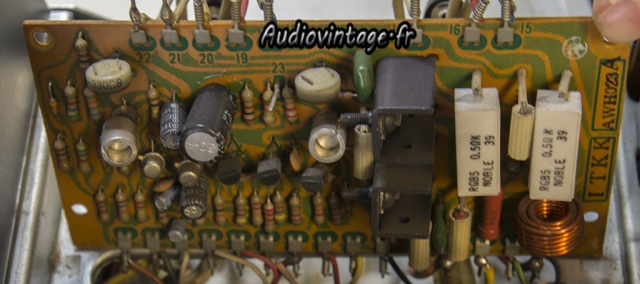

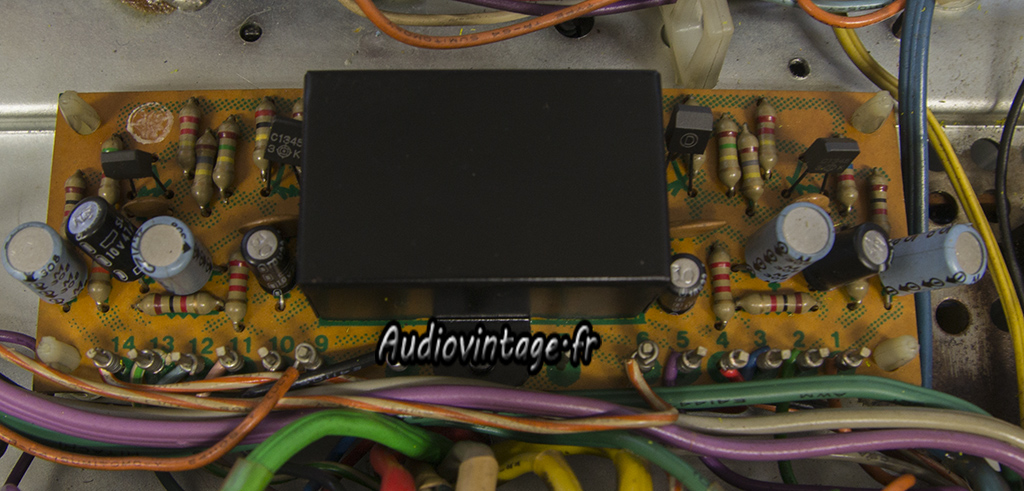

La section « protection ». Ici aussi on note la présence d’une intervention passée.

Pioneer SA-9100
Intervention complétée.

Pioneer SA-9100
Pioneer SA-9100

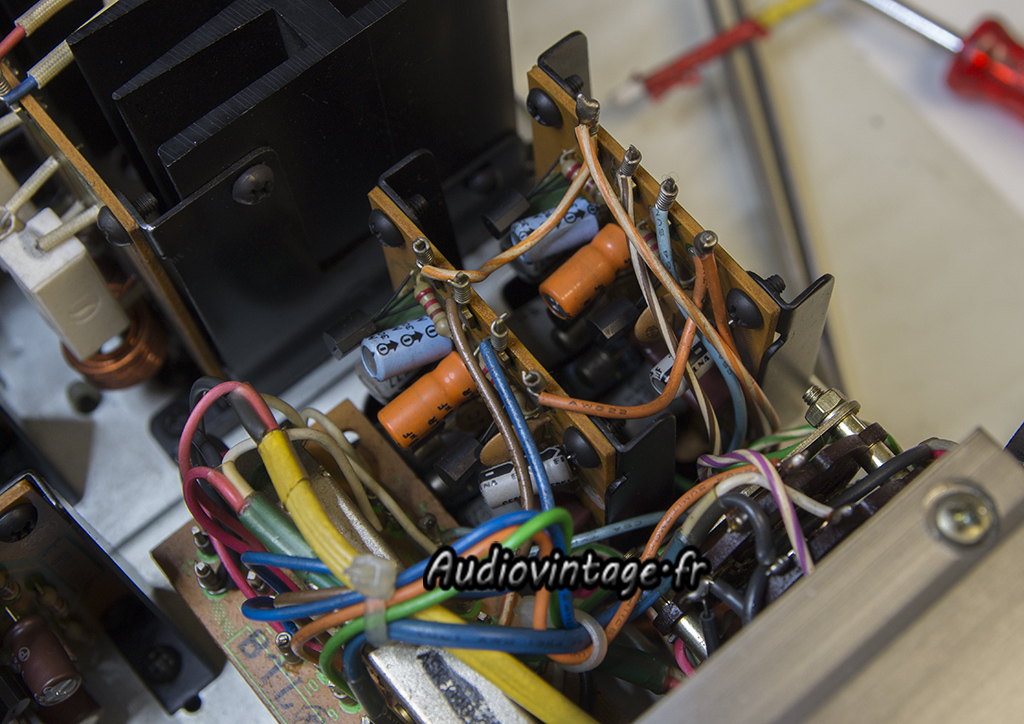

Les étages finaux.
Démontage.

Pioneer SA-9100
Et révision.

Pioneer SA-9100

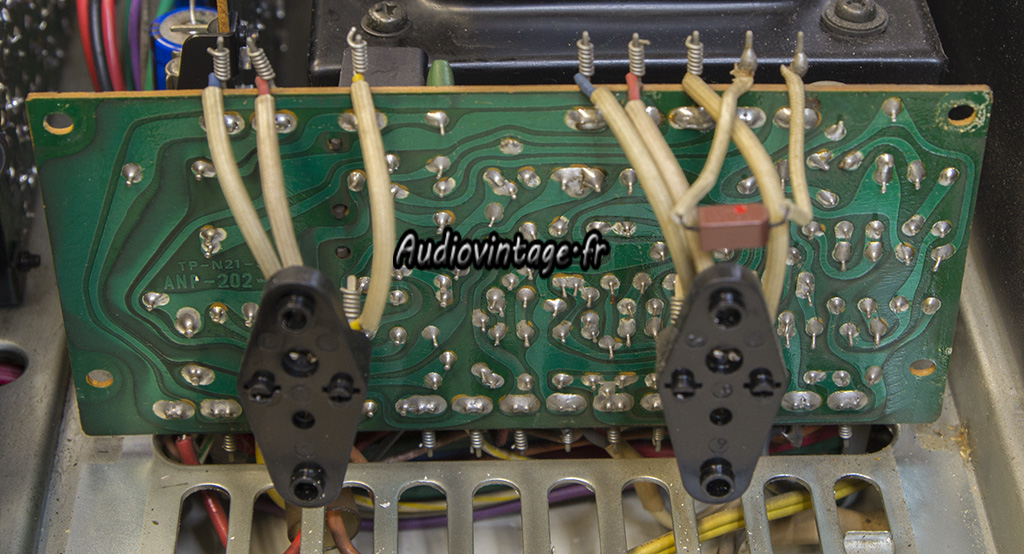

Sans ses blindages.

Pioneer SA-9100

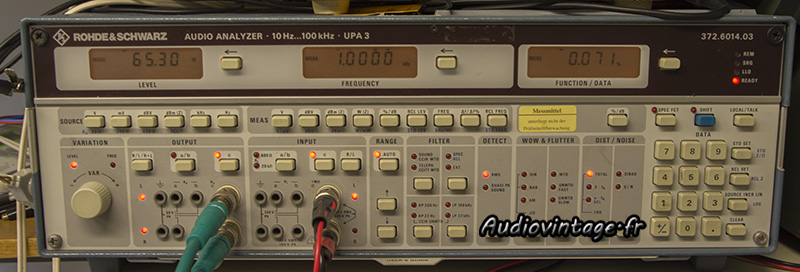

Réglage de l’appareil puis passage au banc de mesure.

Pioneer SA-9100
Pioneer SA-9100
Pioneer SA-9100

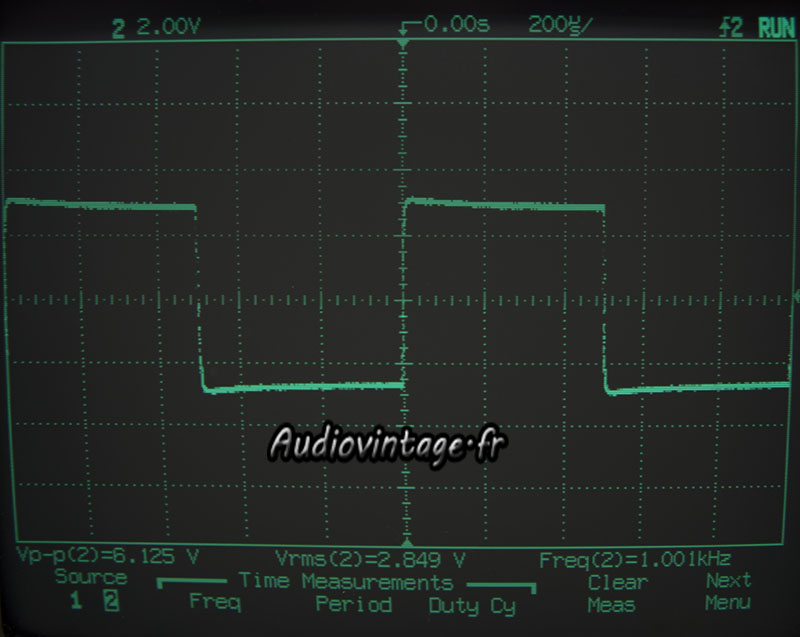

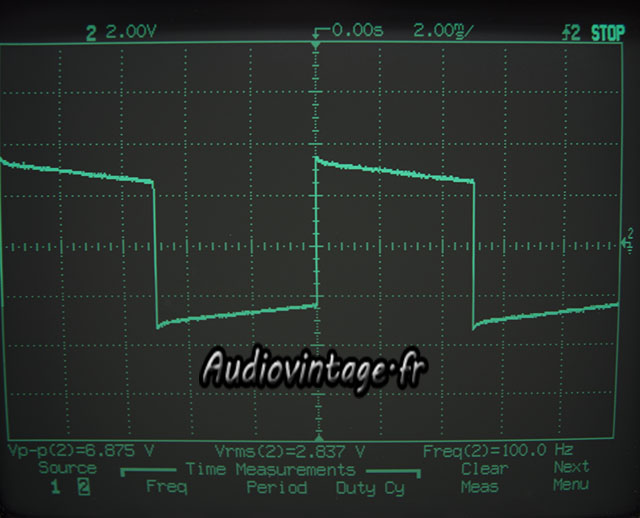

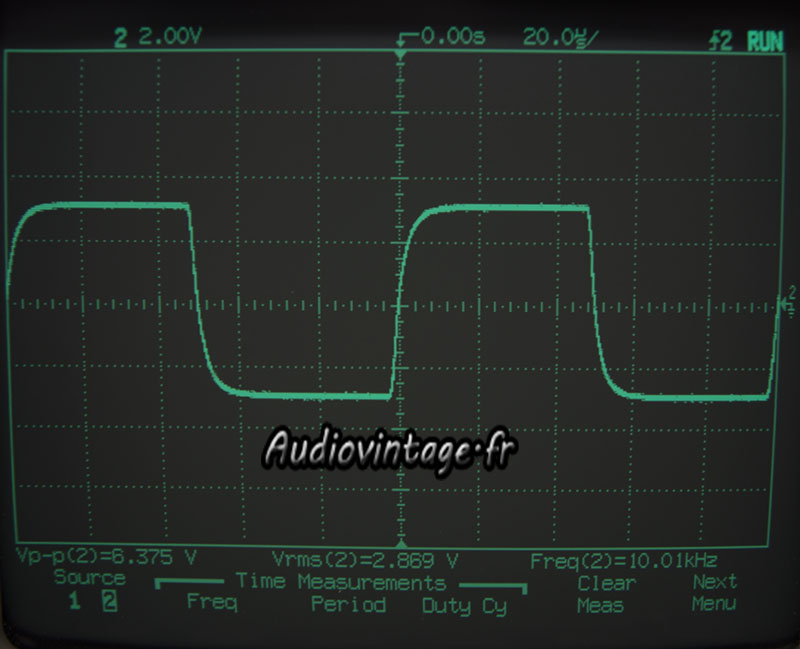

Signal carré à 100hz, 1khz et 10khz.

Pioneer SA-9100

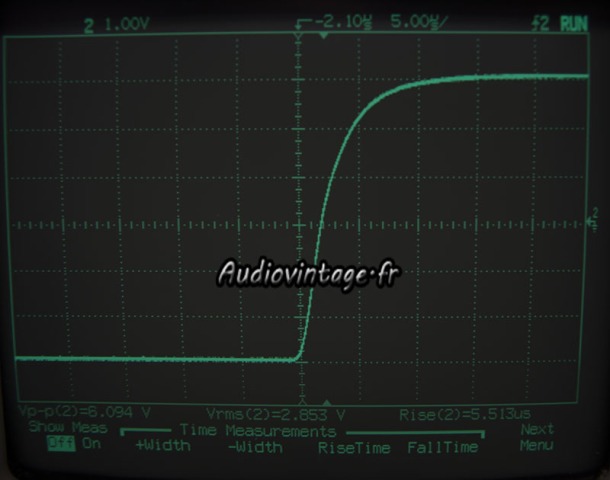

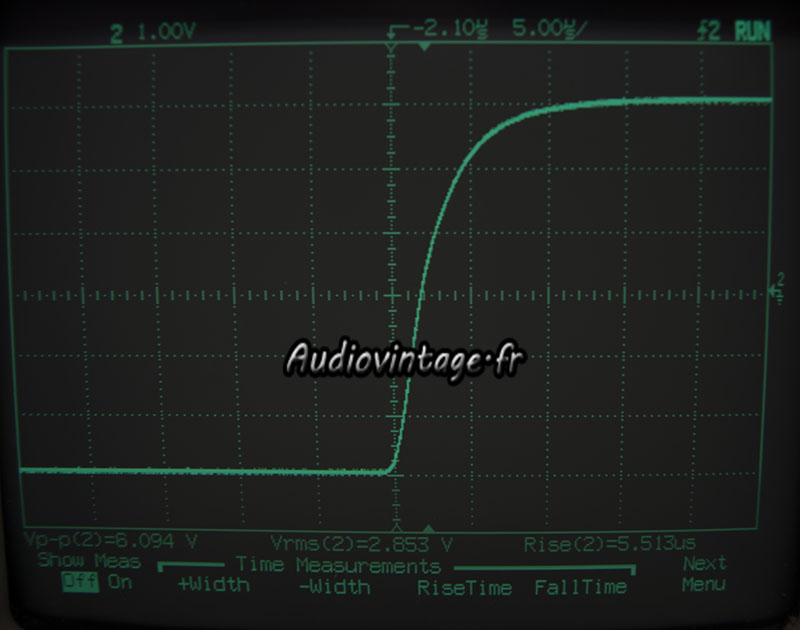

Temps de montée à 10khz.

Pioneer SA-9100

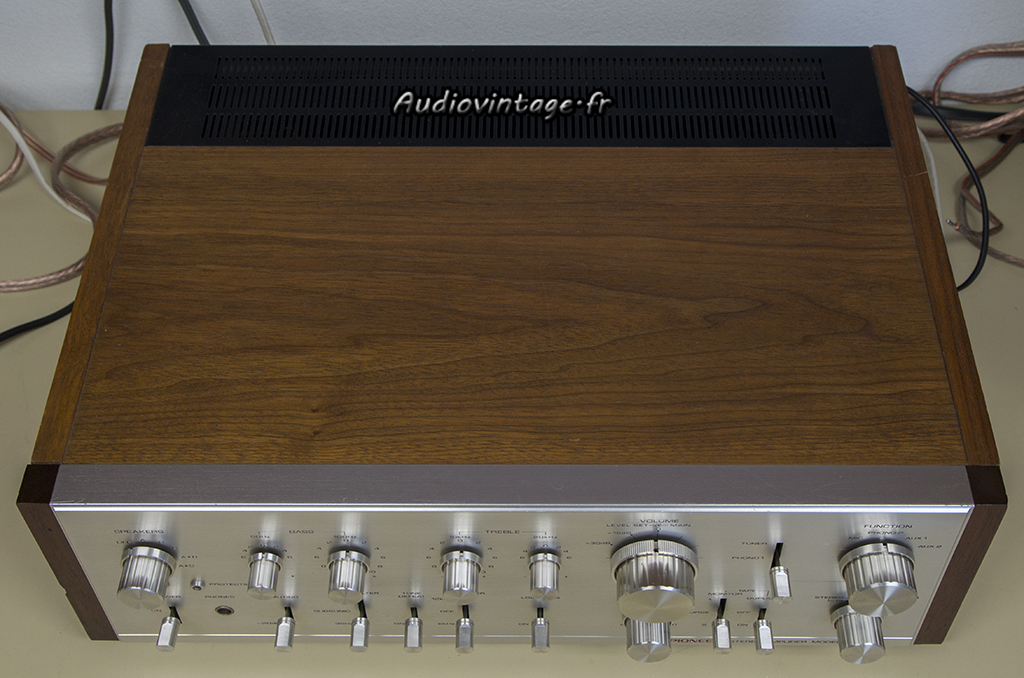

Très bel état.

Pioneer SA-9100

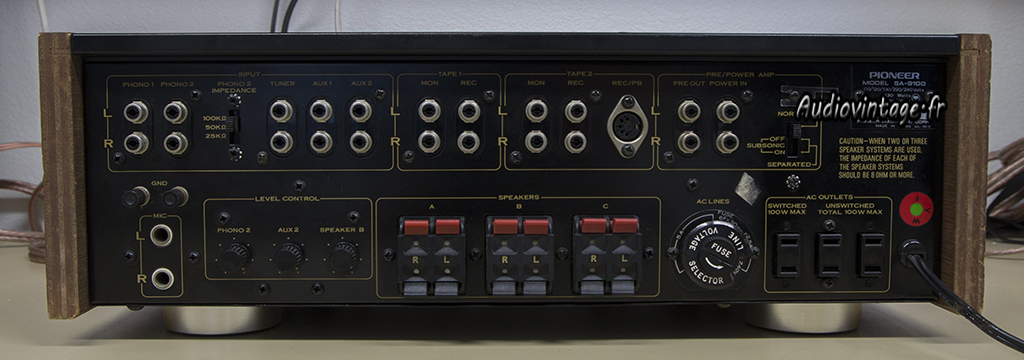

Connectique.
