Un très bon bloc de puissance Studer A68 est venu pour réparation et révision.

Studer A68

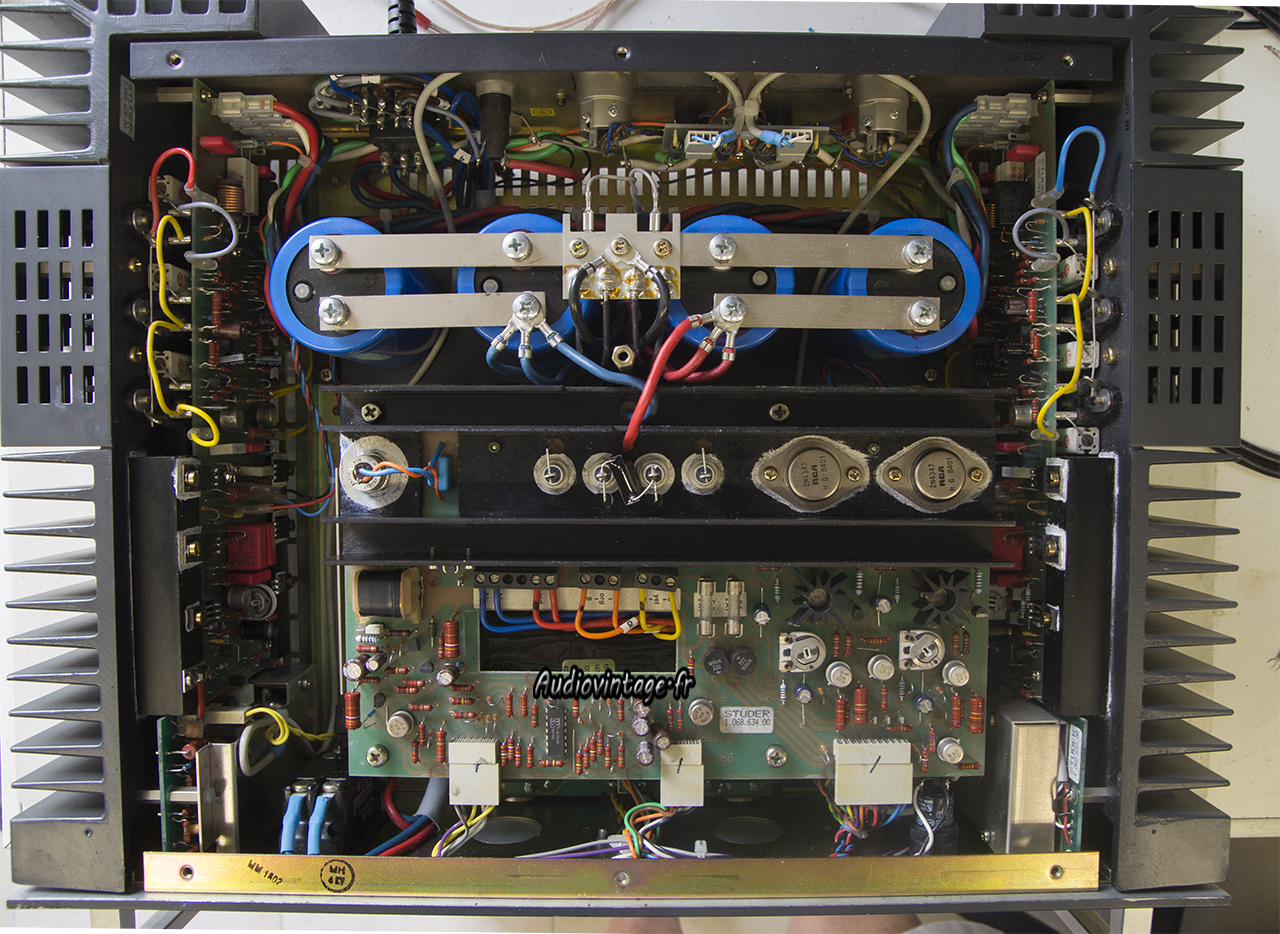

Ce Studer s’est pris pour un indien tentant de communiquer à l’ancienne, par signaux de fumée 🙂 ; Il s’est ensuite arrêté de lui-même.
Le propriétaire est déjà intervenu dans le passé en remplaçant les gros condensateurs. C’est toujours cela de moins à faire !

Studer A68

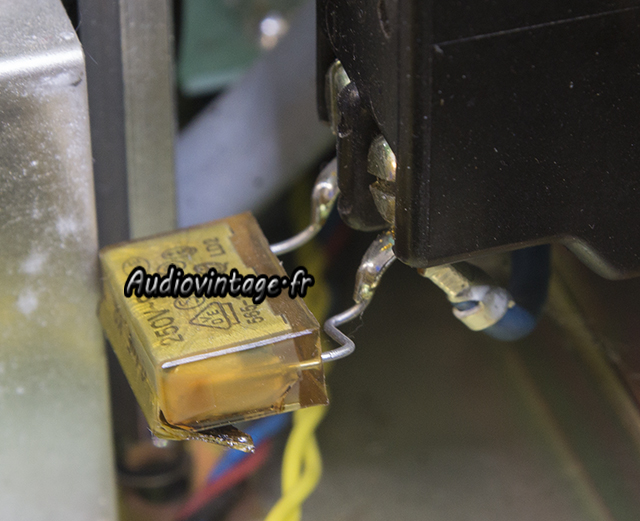

La fumée est « classique ». Le Rifa placé sur l’énorme interrupteur a explosé.
Cette même référence de condensateur se trouve encore à trois autres emplacements dans l’appareil. Même s’ils ne sont pas soumis aux mêmes contraintes, il est plus prudent de les remplacer tous.

Studer A68

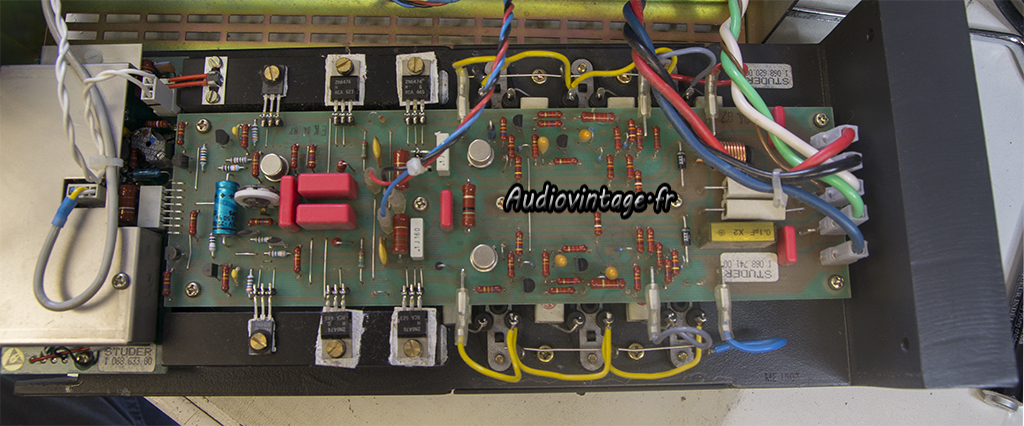

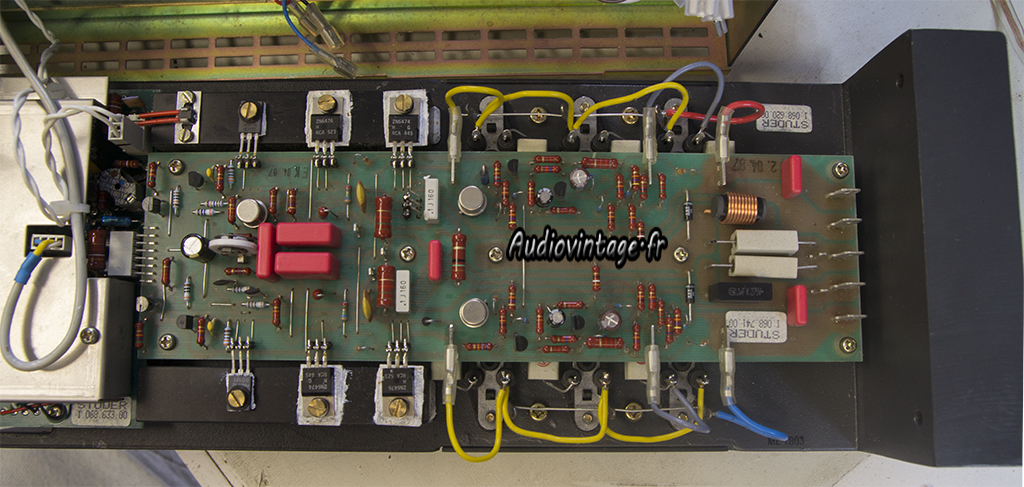

Démontage d’un canal.
Le Rifa est visible à droite.

Studer A68
On y voit plus clair !

Studer A68
Le Rifa n’a pas été le seul à être remplacé. Les condensateurs chimiques, y compris les tantales étaient très fatigués pour la plupart.
L’ajustable de bias est contrôlé, désoxydé, en bon état il ne nécessite pas de remplacement.
Le second canal reçoit les mêmes soins.

Studer A68

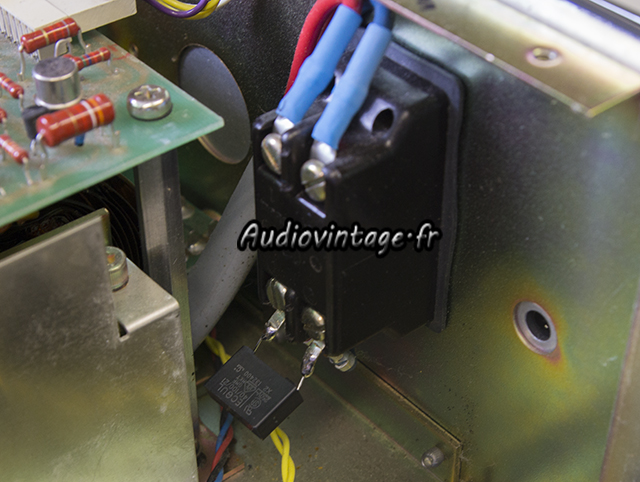

L’interrupteur reçoit un nouveau condensateur X2.

Studer A68

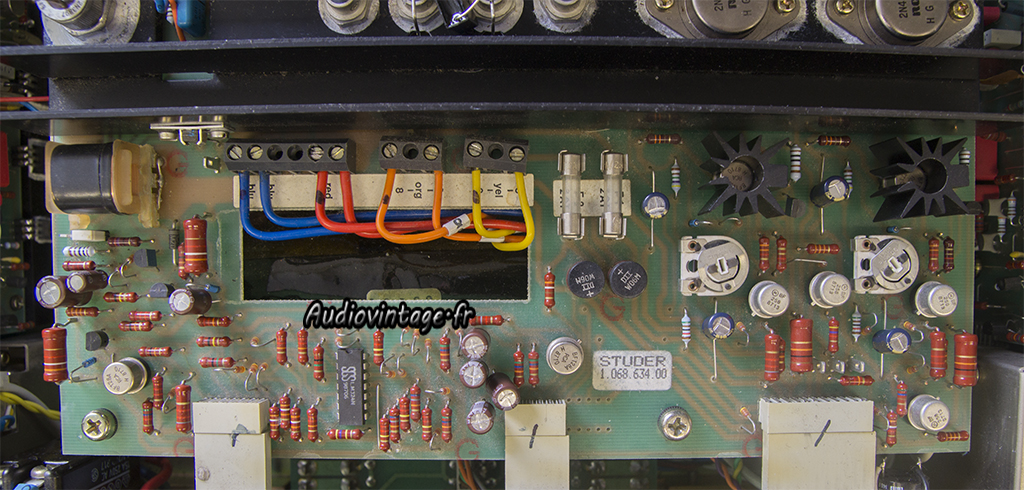

Le circuit d’alimentation et de protection. A droite les ajustables des rails d’alimentation positive et négative, tensions qui seront contrôlées et réglées après intervention.
Le condensateur Rifa situé entre les diodes sur le radiateur a déjà été remplacé.

Studer A68

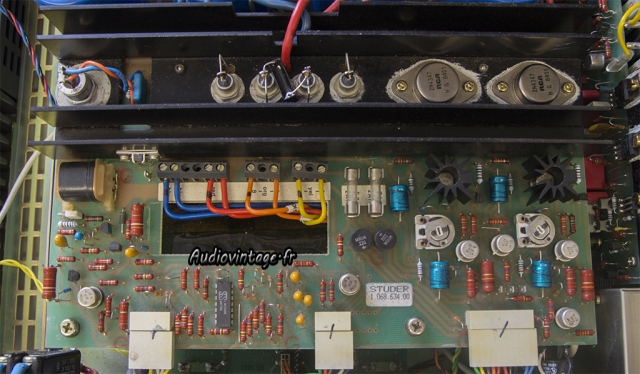

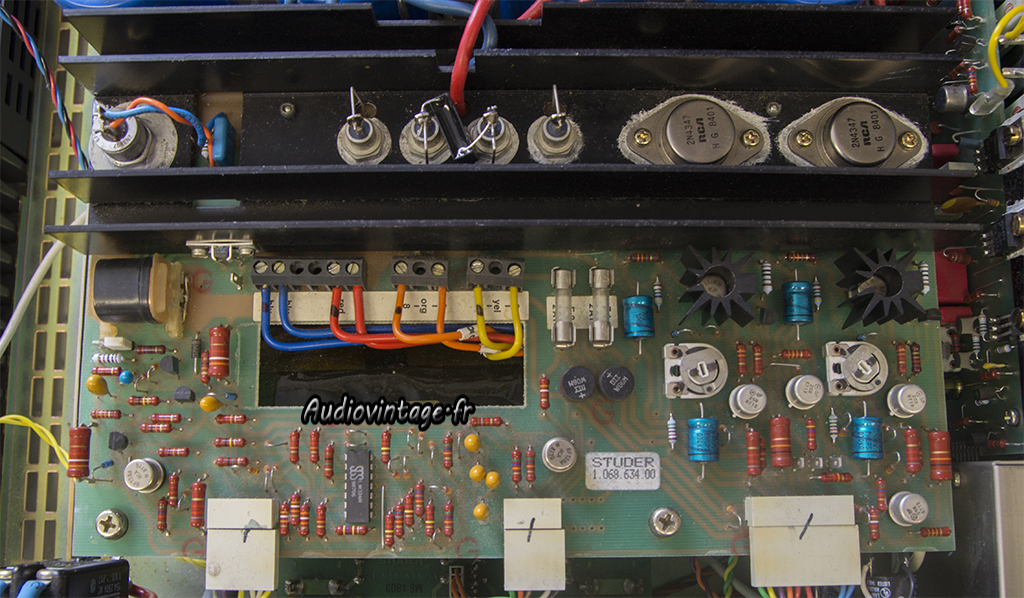

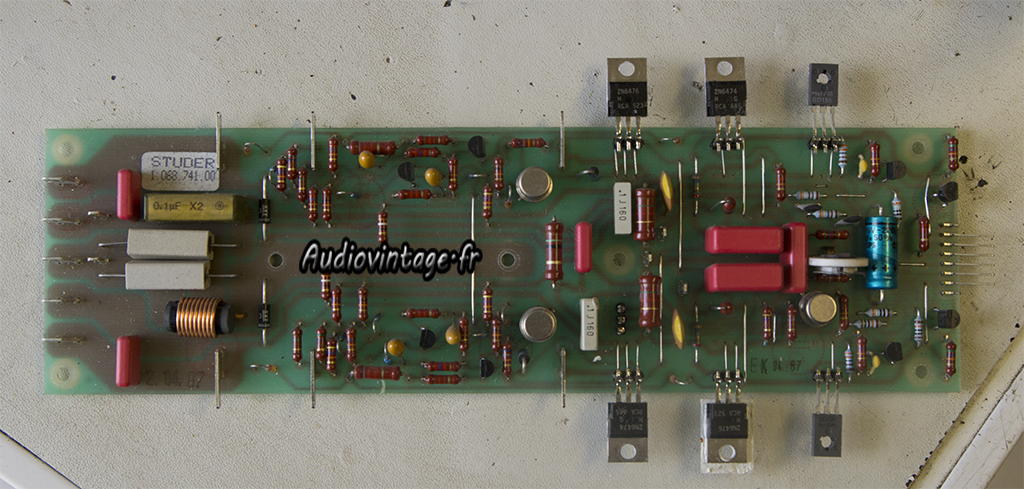

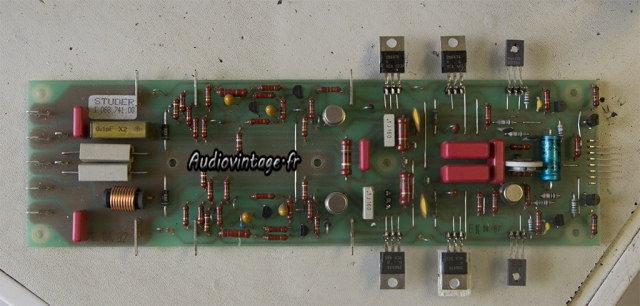

Condensateurs neufs partout. Les axiaux bleu originaux sont une plaie, les tantales n’ont pas très bien vieillis non plus, comme souvent dans les Revox/Studer.

Studer A68

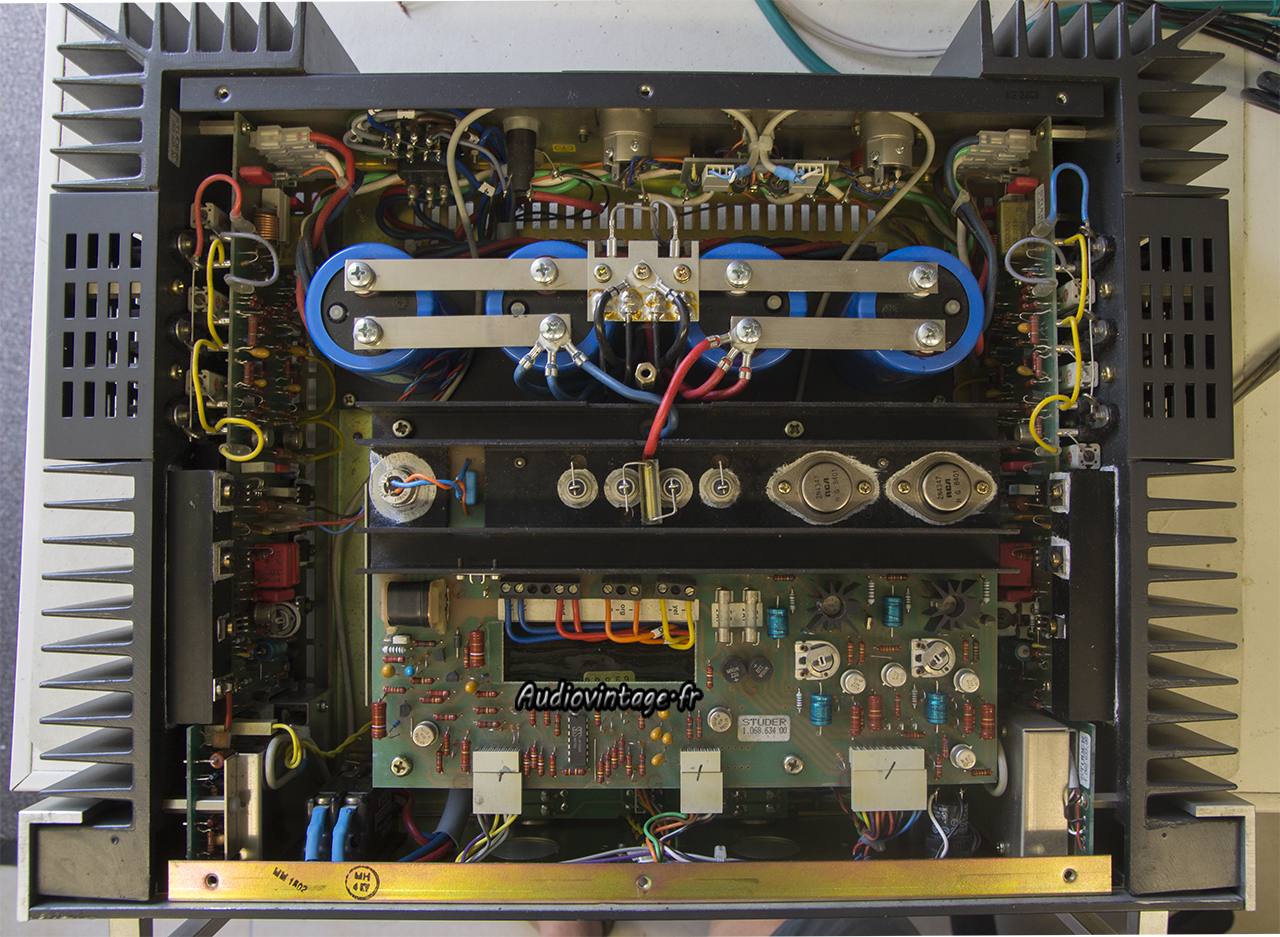

Terminé.
Le Studer est réglé puis il passe à la mesure.

Studer A68
Distorsion mesurée à la puissance nominale (très conservatrice) de 2x100watts sous 8ohms.

Studer A68
30% de puissance demandée en plus, et toujours pas à l’écrêtage.

Studer A68
Réponse en fréquence des deux canaux, à environ 2x1w sous 8 ohms en sortie.

Studer A68
Studer A68
Studer A68

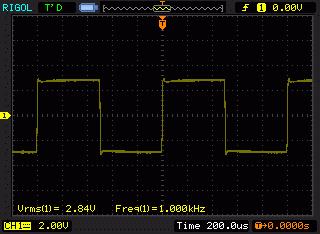

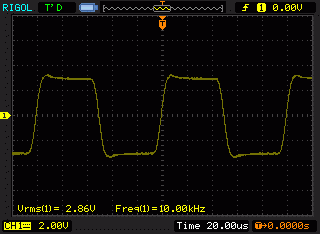

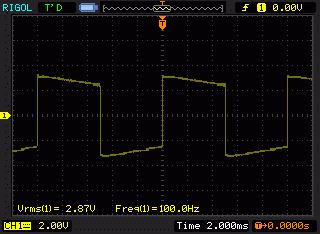

Signal carré à 100hz, 1khz et 10khz.

Studer A68

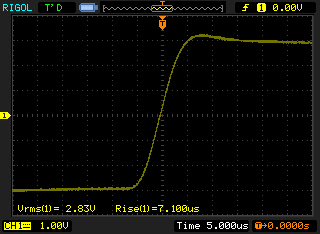

Temps de montée à 10khz.

Studer A68

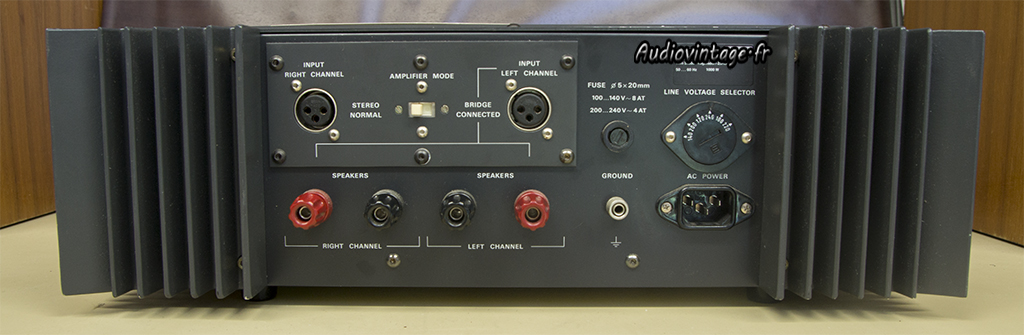

Connectique.
