Encore du Luxman, avec un très beau modèle, un L-309, accueilli pour une remise à niveau complète.
Fraichement acquis par son nouveau propriétaire, celui-ci fut déçu de n’avoir aucun son au premier essai.
Souhaitant également que ce bel engin soit parfaitement fonctionnel, il me l’a donc envoyé.
L’absence de son est simplement dû au fait que le propriétaire précédent a remis les bouchons RCA au mauvais endroit à l’arrière de l’appareil court-circuitant par la même occasion toutes les entrées.
Deux condensateurs chimiques ont déjà été remplacé, des traces de composants dessoudés puis ressoudés sont visibles. Un fusible n’est pas correct.

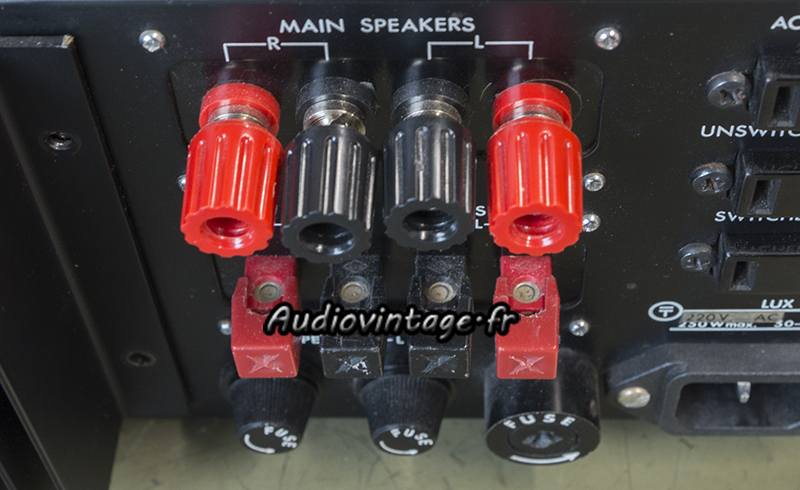

Des prises bananes femelles ont été montés sur le support original qui n’est pas vraiment prévu pour cela. Les borniers bougent, et de mon point de vu, sont bien trop rapprochés les uns des autres pour être sécurisant.

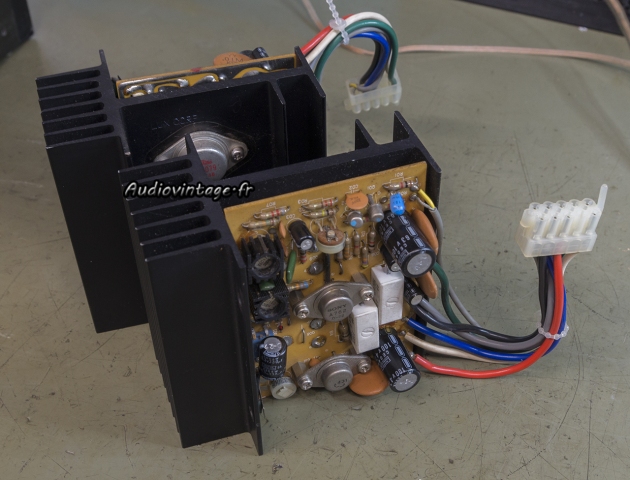

Les deux circuits d’amplifications sont facilement retirés. C’est un bon point niveau accessibilité mais hélas, c’est bien quasiment le seul dans ce Luxman. Tous les circuits qui se trouvent derrière la façade demandent à l’inverse, beaucoup de démontages et de contorsions.

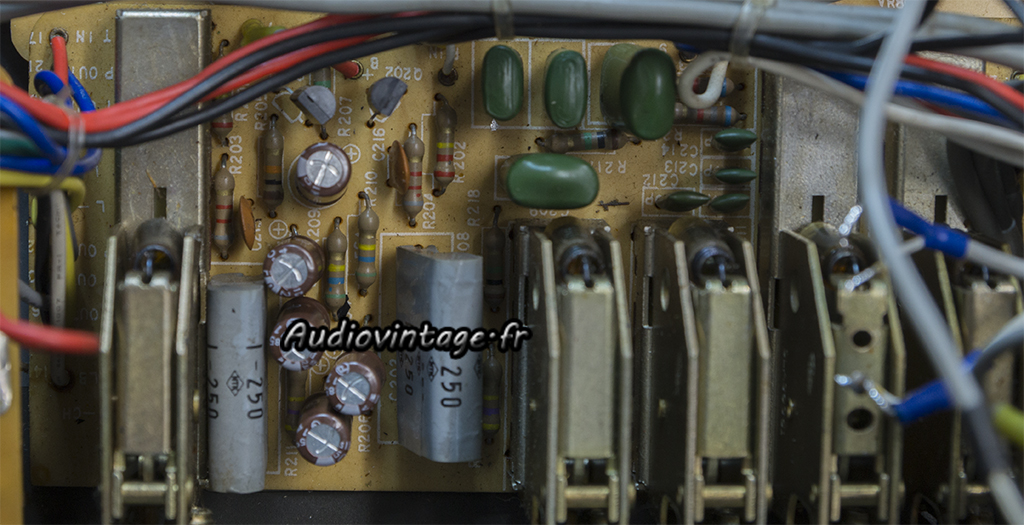

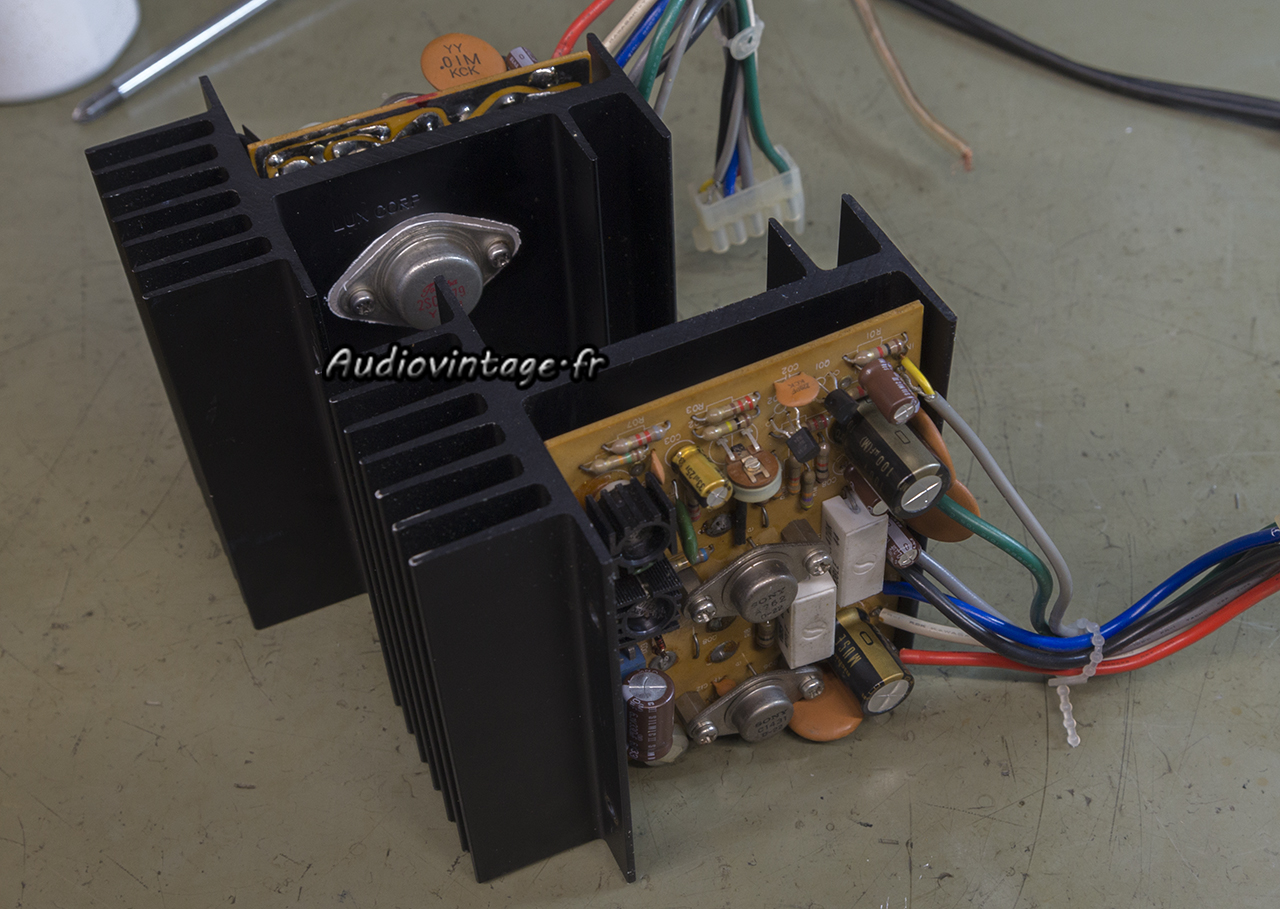

Condensateurs chimiques neufs ainsi que certains transistors. Les transistors de puissances ont été retirés, les pattes désoxydées, puis ils ont été testés et enfin remontés sur des micas d’isolation neufs et de la graisse fraiche.

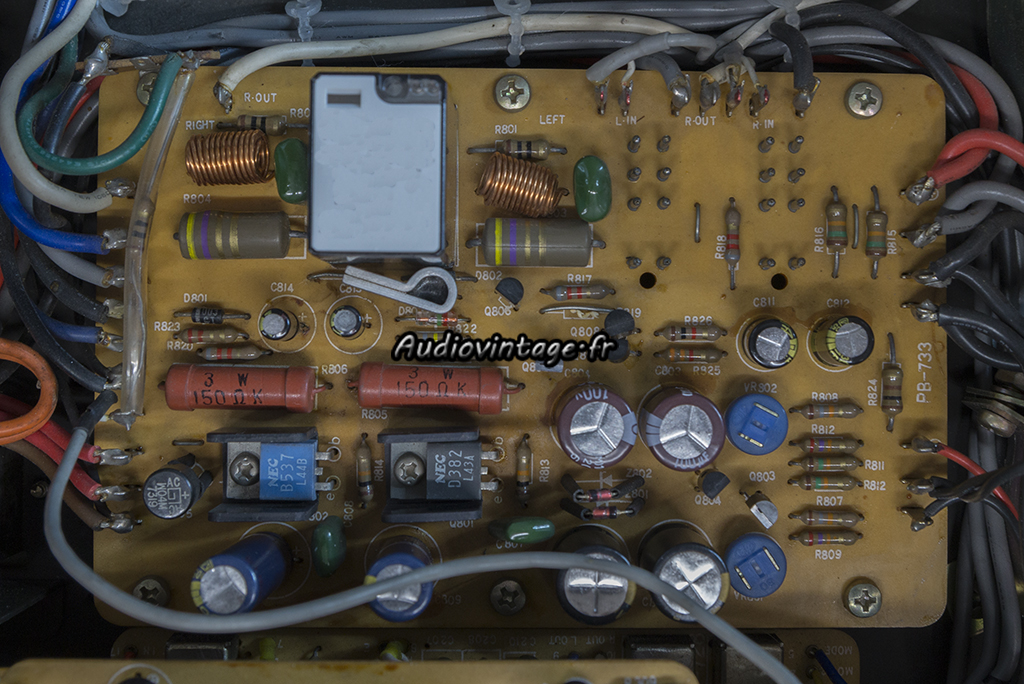

Le circuit principal qui regroupe une partie du circuit d’alimentation (tensions positive et négative ajustables), ainsi que le circuit de protection.
Le relais de protection est remplacé. Les deux condensateurs chimiques qui avaient été remplacés (de qualité plus que douteuse) sont de nouveau remplacés comme tous les autres. Enfin certains transistors sont également remplacés par sécurité.

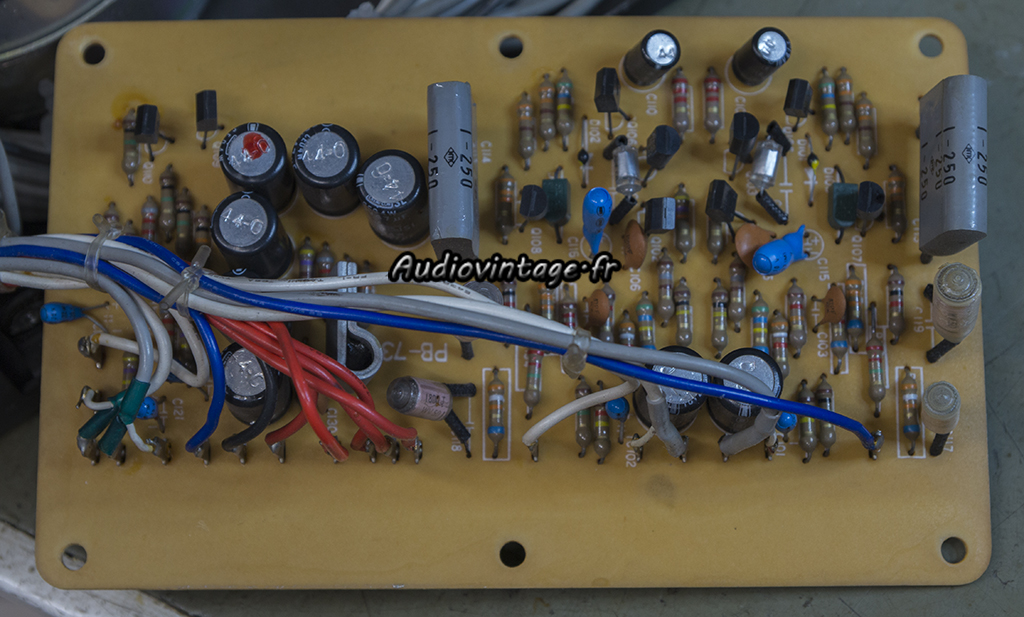

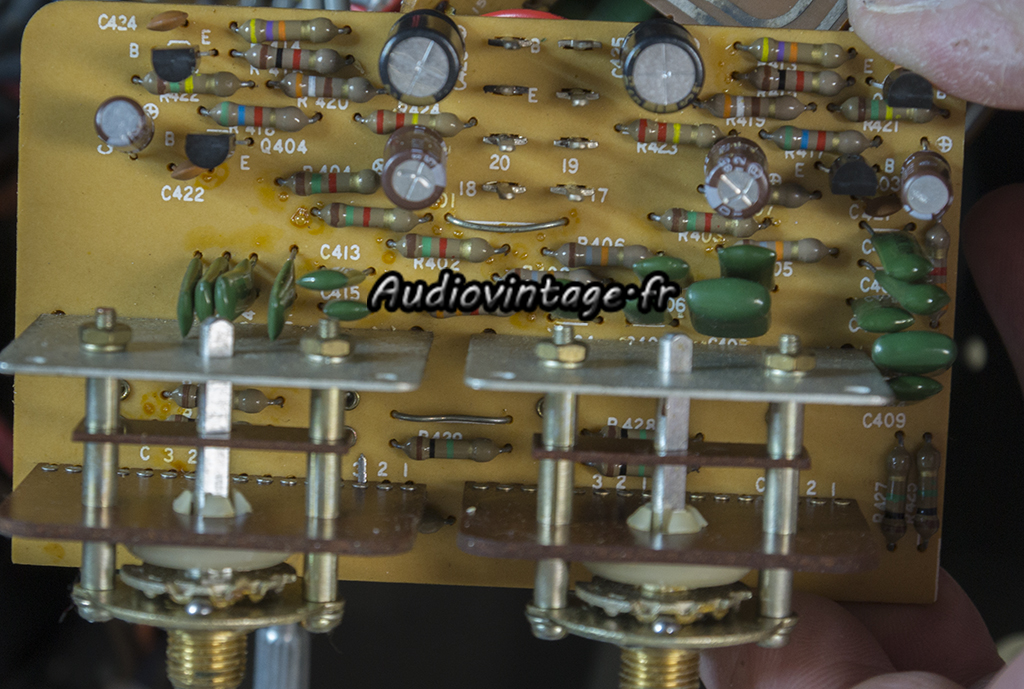

Le circuit des filtres.

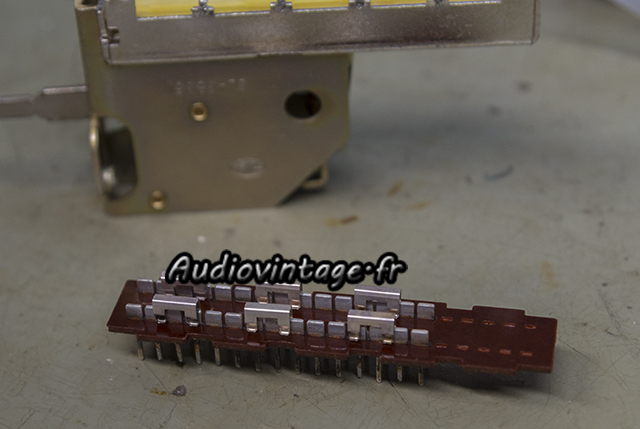

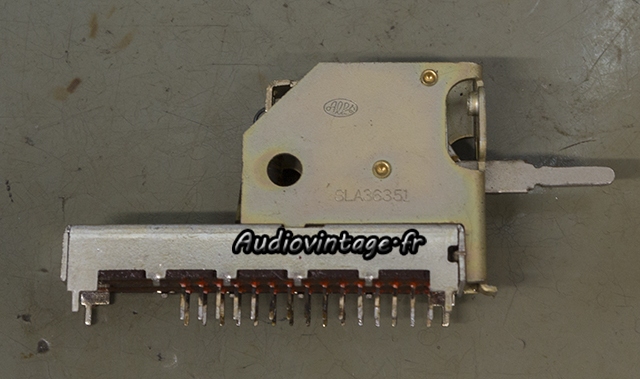

Ici, deux commandes sont particulièrement encrassées et nécessitent d’être désassemblées.

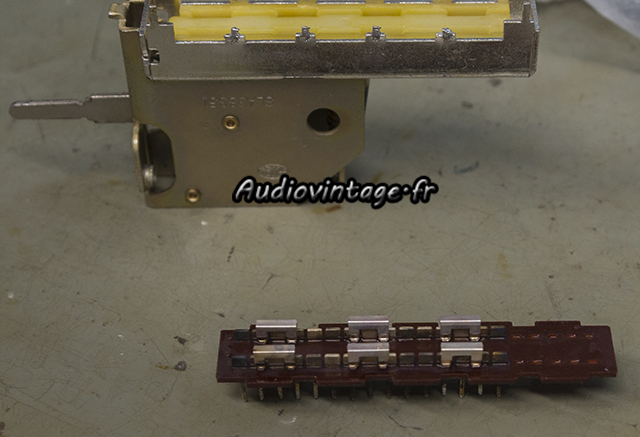

En effet, ce n’est pas bien propre.
Plus qu’à sertir le tout et à remonter.
Condensateurs chimiques et transistors remplacés.

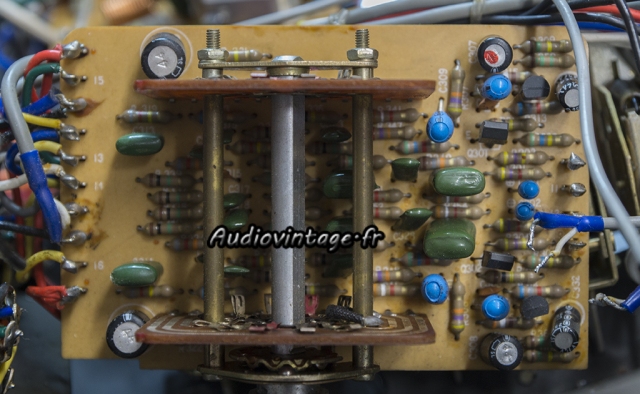

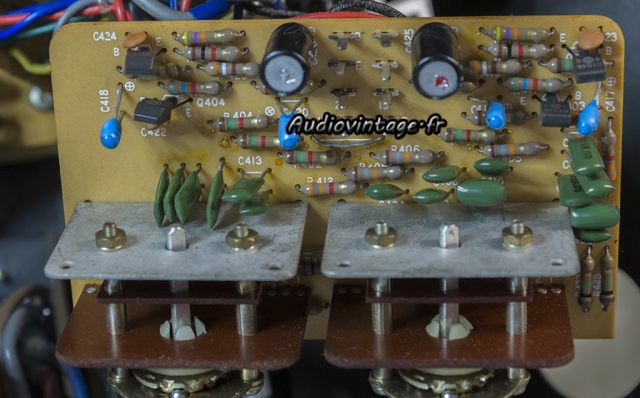

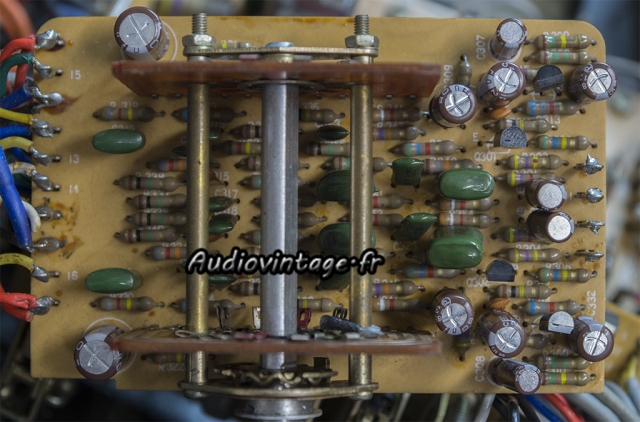

Le circuit de tonalité.

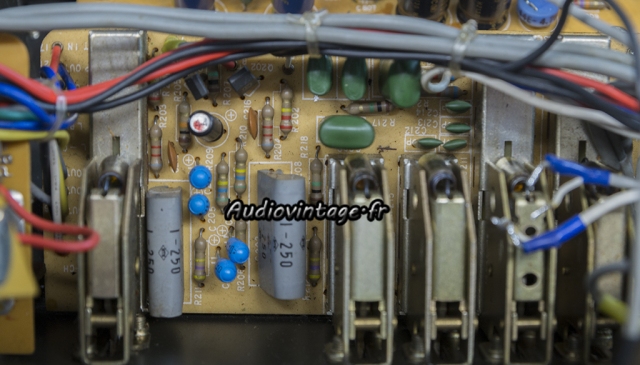

Condensateurs chimiques et transistors remplacés ici aussi.

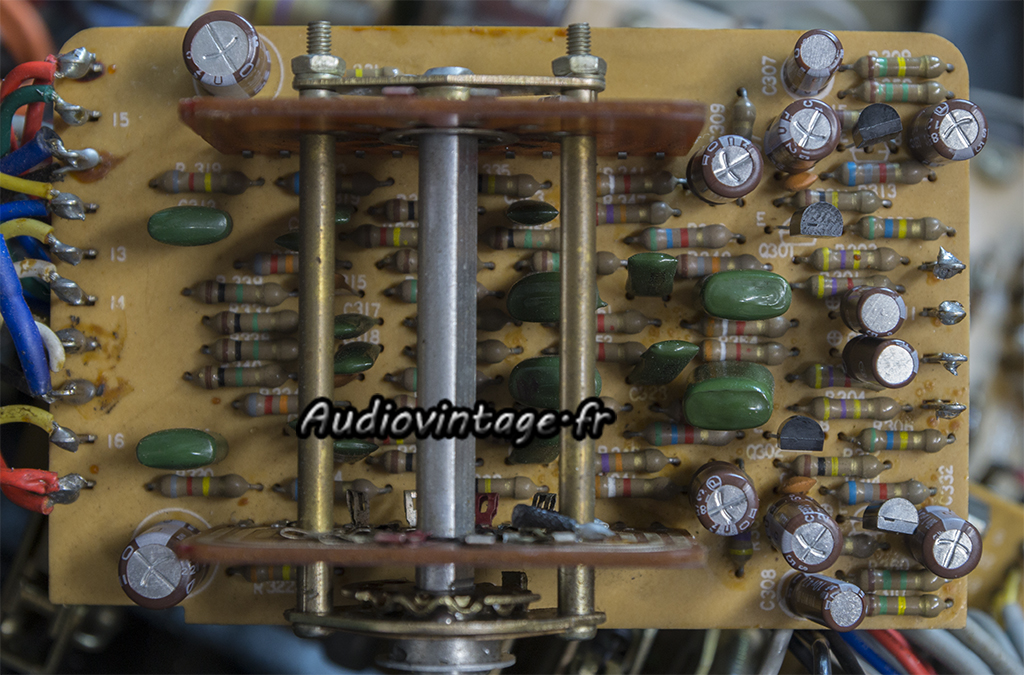

Le circuit « linear equalizer », particularité de cet appareil.
Condensateurs chimiques et transistors remplacés.

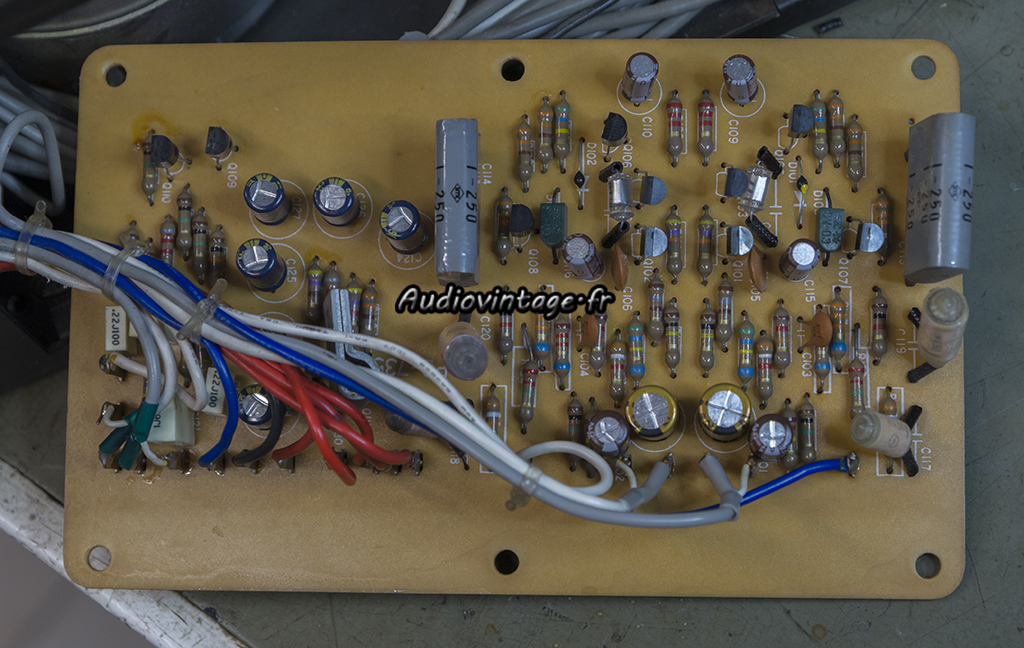

L’étage phono et son alimentation.
Tous les chimiques et de nombreux transistors sont remplacés.

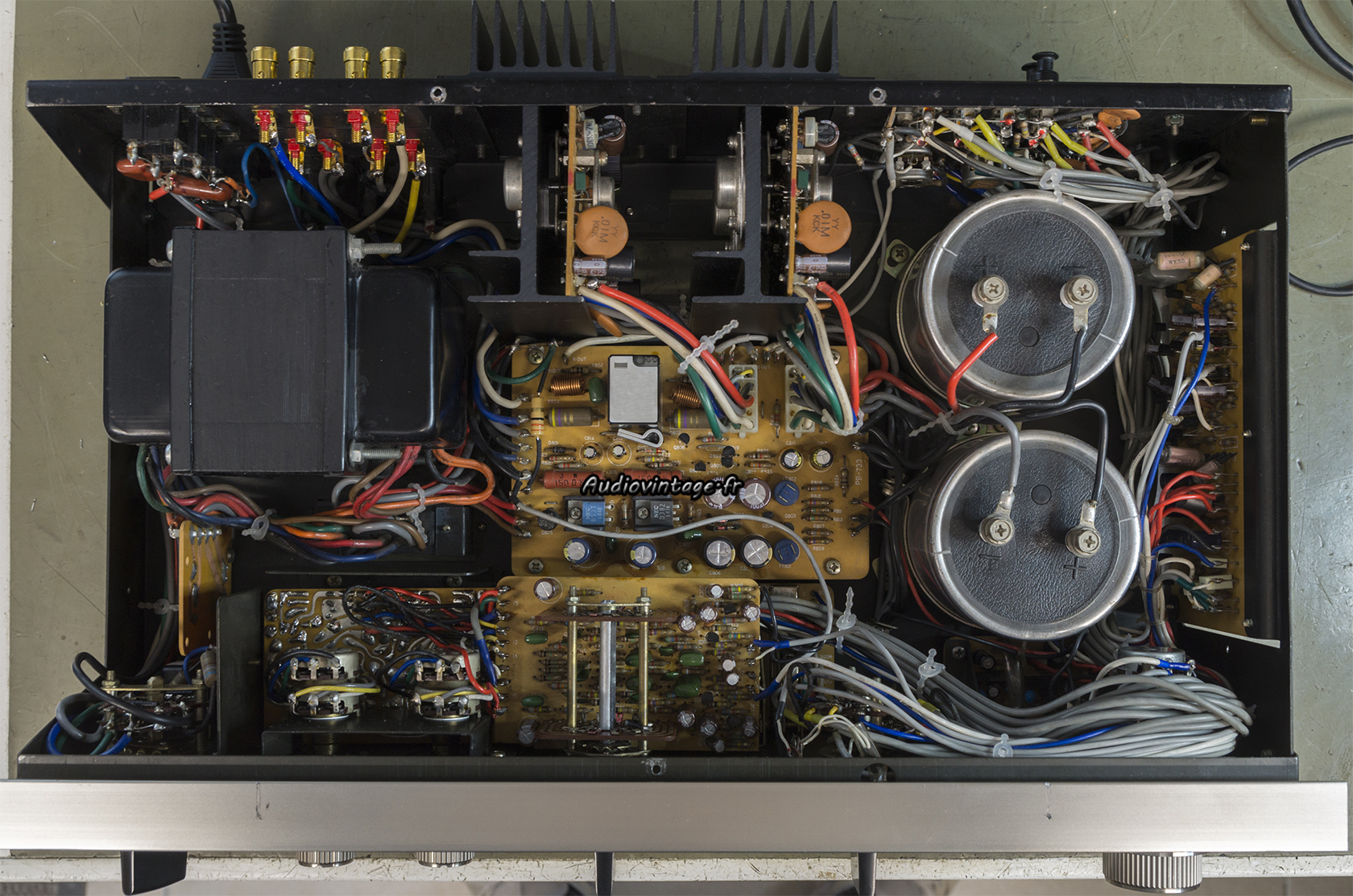

Le tout est remonté. Le voyant «on » HS est remplacé. Les commandes nettoyées.
Tensions d’alimentation, courant de repos et offset sont ajustés.

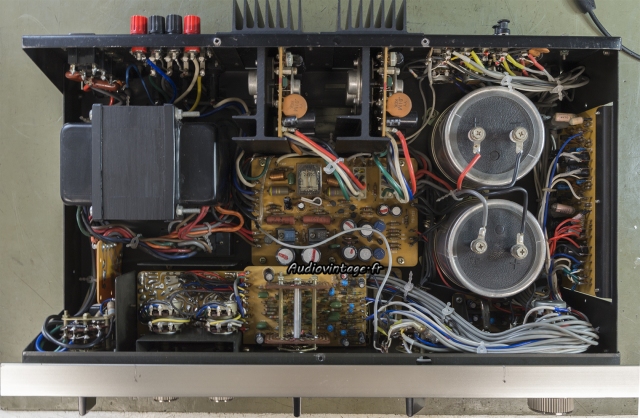

Notez les superbes et énormes condensateurs de filtrage à vis originaux. D’une très belle qualité et en parfait état, ils restent donc en place.
Terminé.
J’oubliais, montage de nouveaux borniers poussoirs.

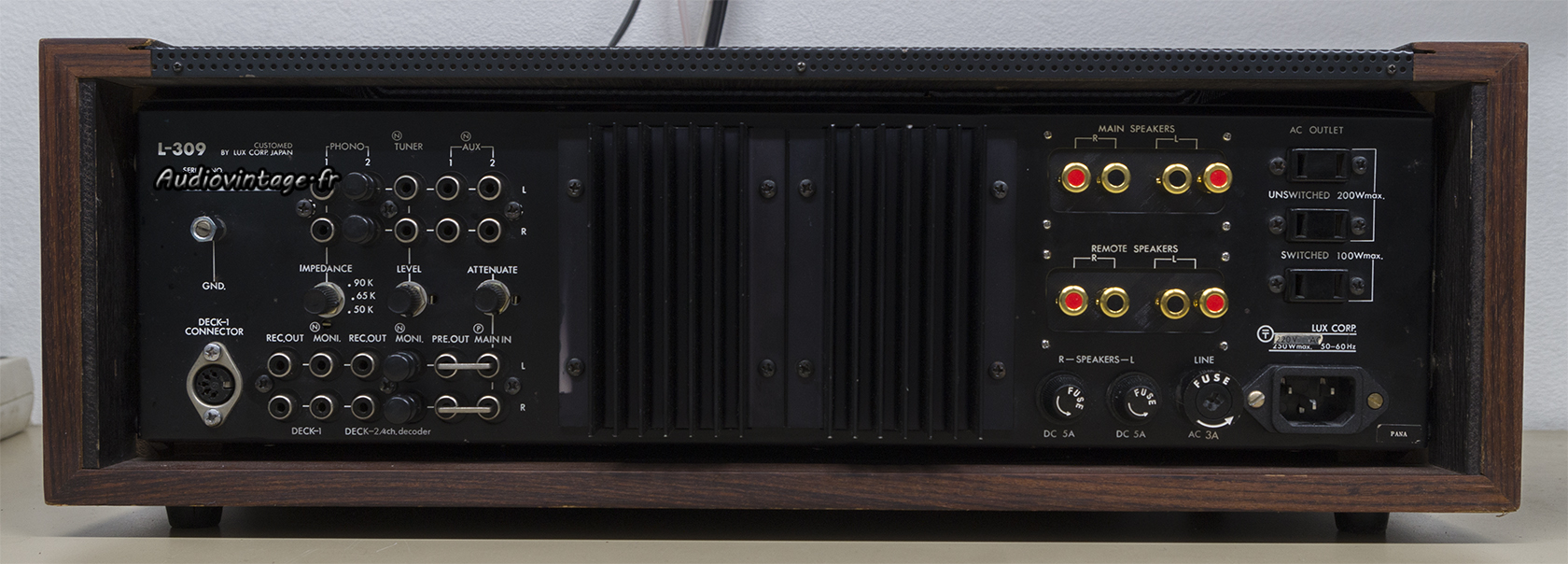

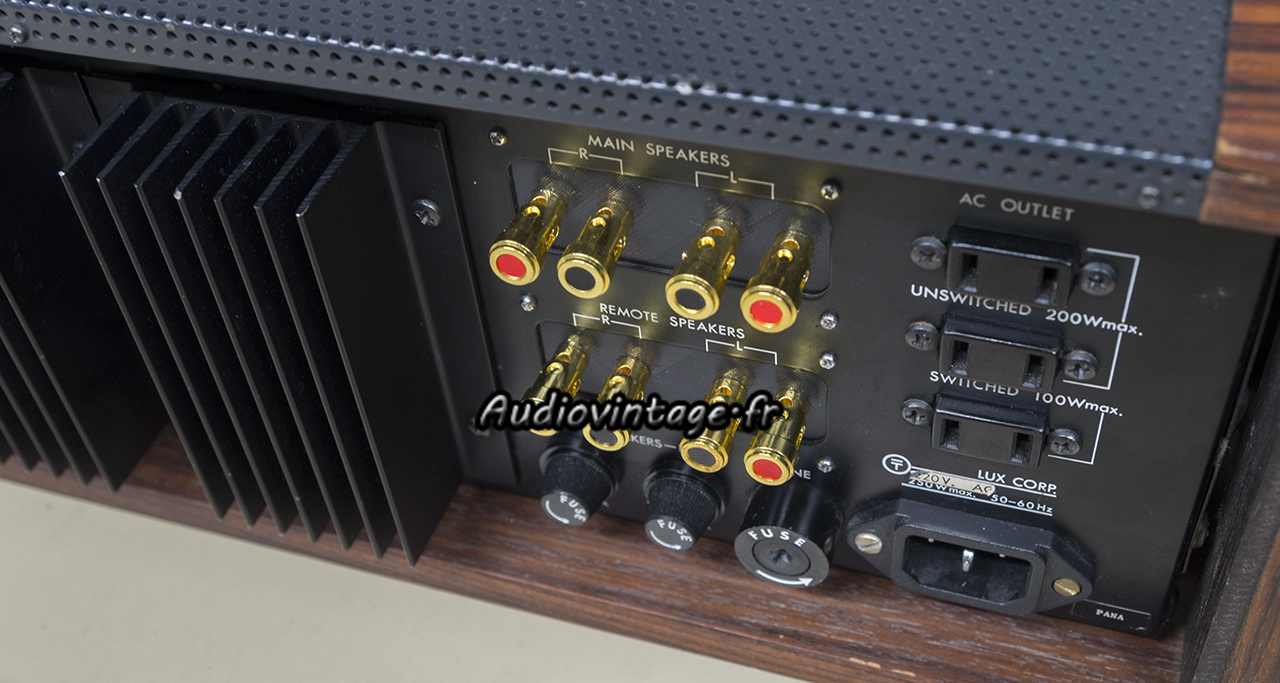

Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.
Distorsion à 2x75w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, low boost actif.

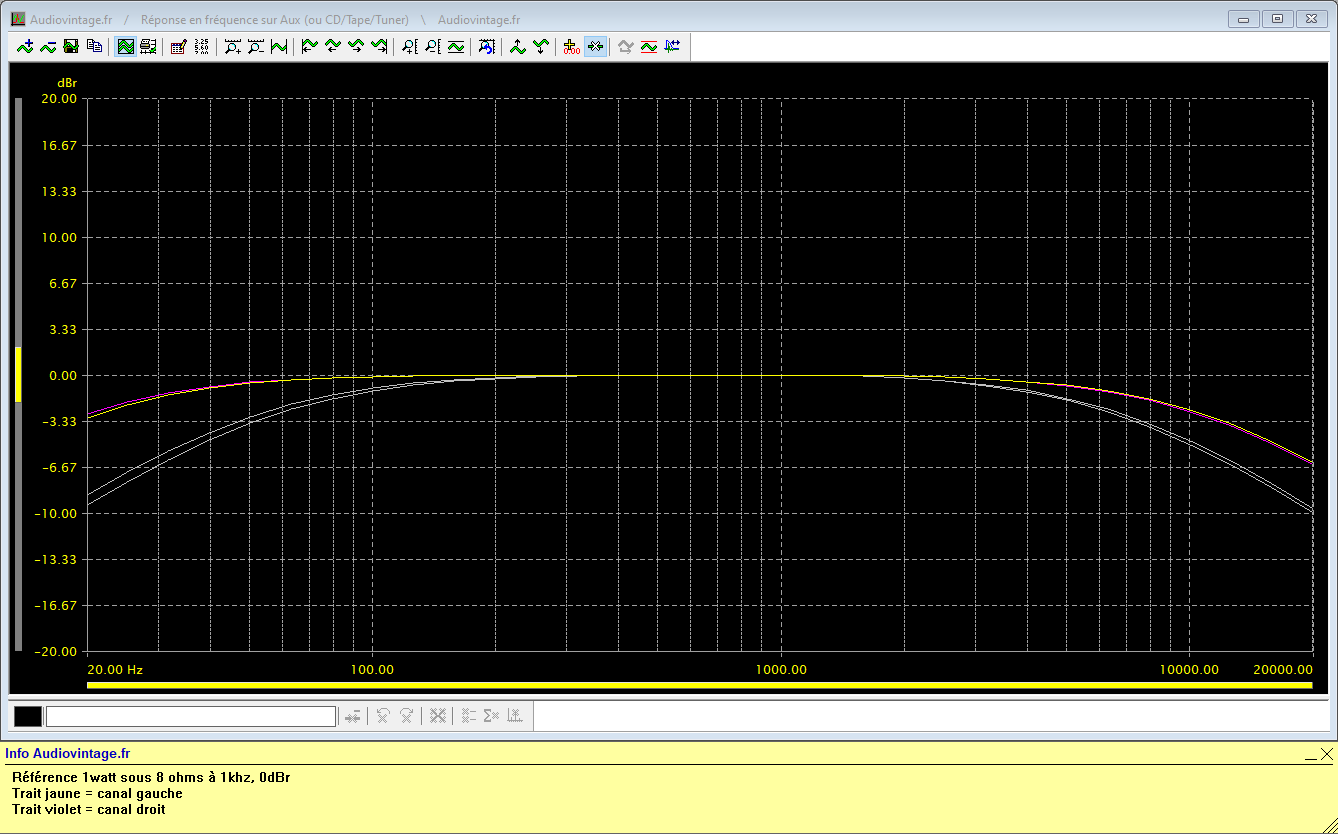

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, action des filtres.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

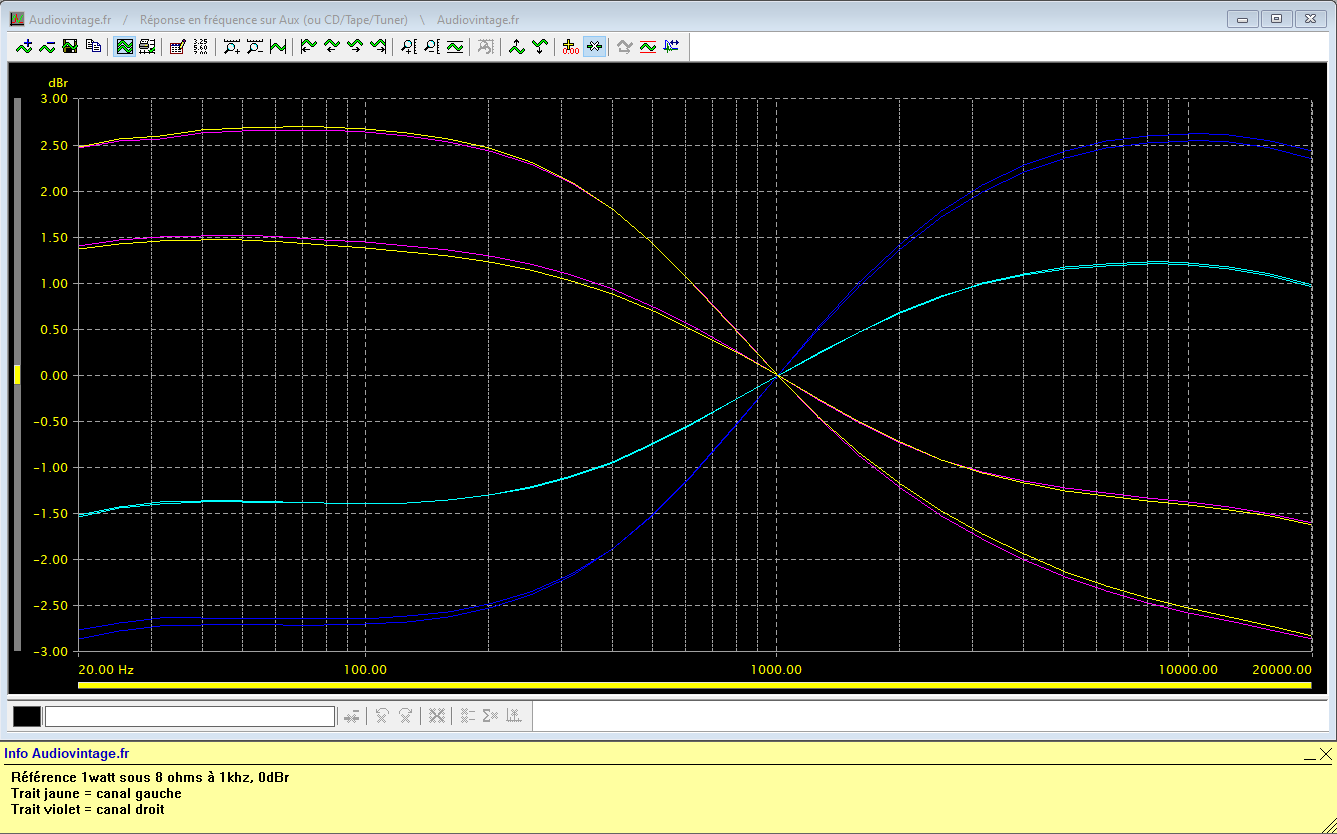

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, action du « linear equalizer ».
L’usage de cette commande est plutôt prévue pour un usage en écoute phono, mais Luxman n’interdit pas son utilisation sur les autres sources (du moins sur cet appareil).
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.
Rapport signal bruit à 2x75w sous 8 ohms, entrée aux, tone defeat.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

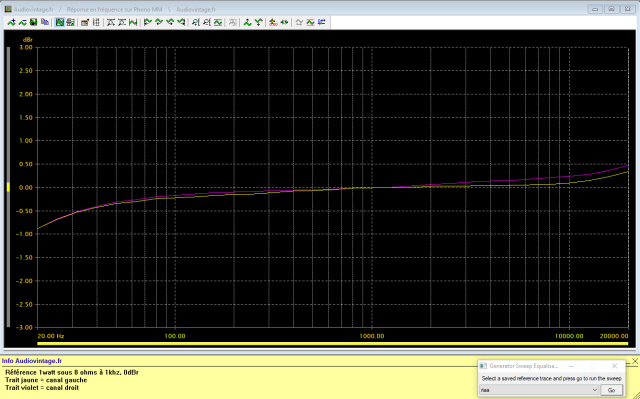

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

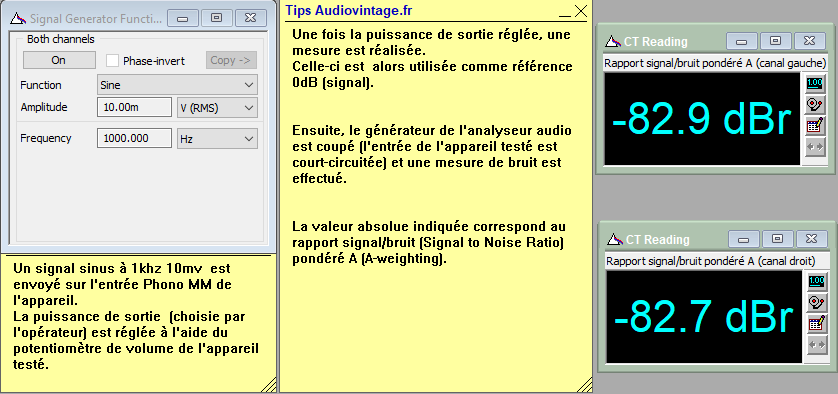

Rapport signal bruit à 2x75w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

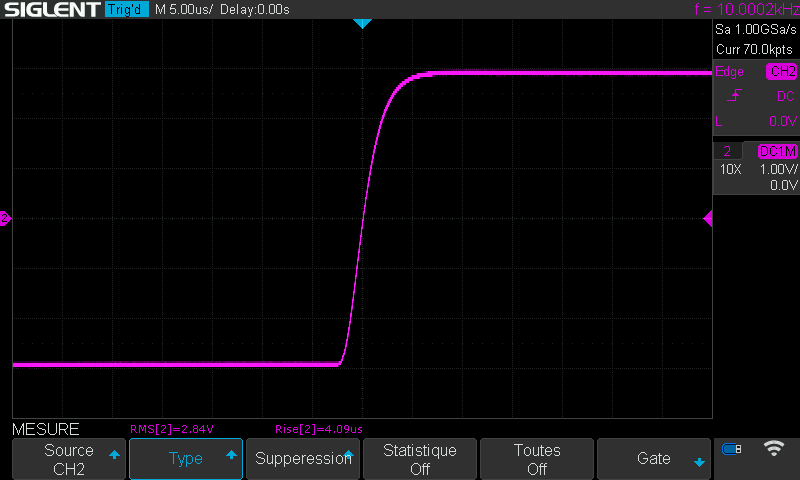

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
