Les très anciens intégrés Kenwood sont souvent très appréciés. Il faut avouer qu’ils sont généralement très agréables à écouter en dépit d’une construction parfois très artisanale.

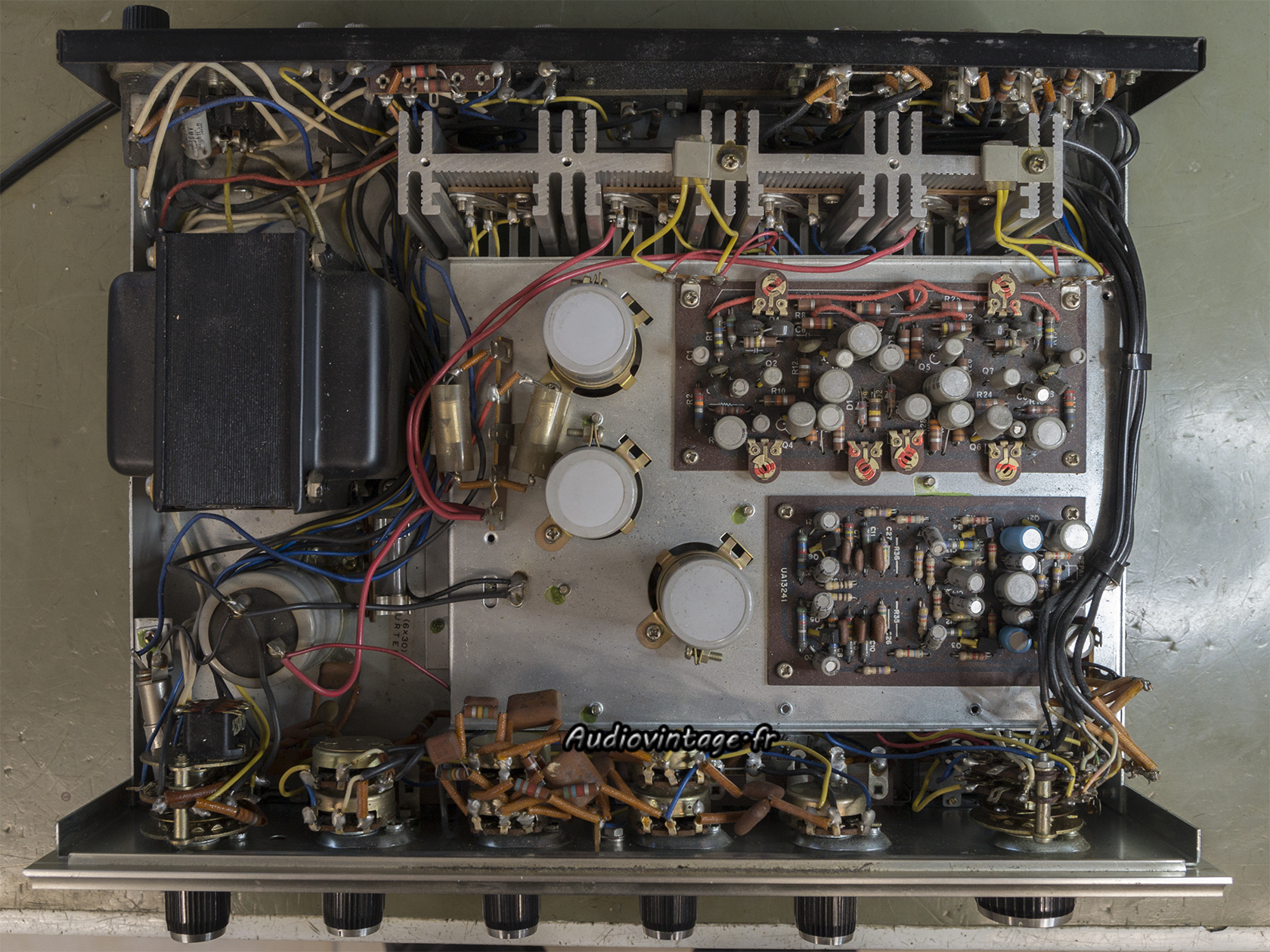

Réparation et révision d’un KA-2500.
Le propriétaire se plaint d’un fusible général qui saute à l’allumage. Ce KA-2500 cumule en fait trois pannes distinctes.

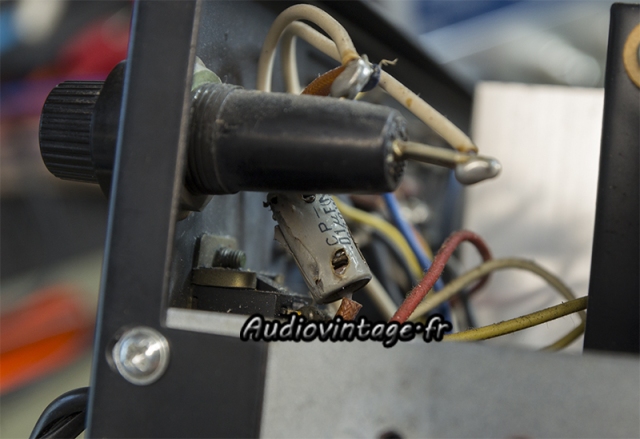

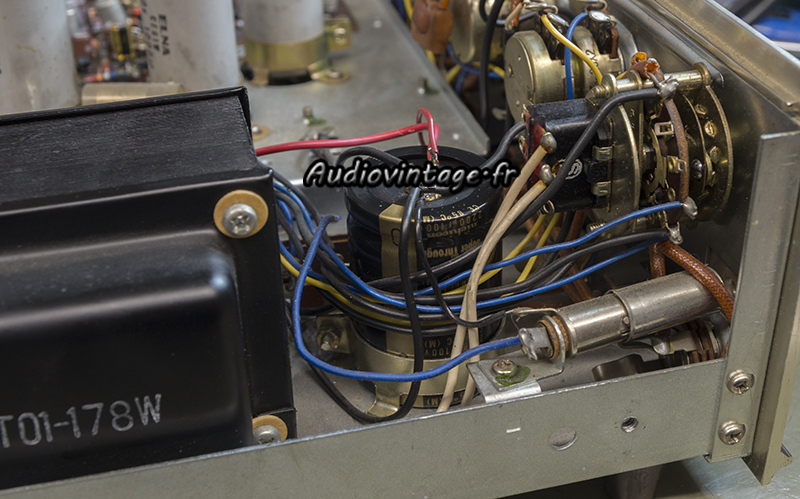

La première panne est plutôt visible avec un condensateur sur l’AC complétement mort.
La deuxième panne est liée à l’état des résistances ajustables des courants de repos, particulièrement celle du canal gauche. Impossible à ajuster, le bias est énorme, entrainant une consommation trop importante et la mort du fusible (heureusement d’ailleurs).
Pour finir, une fois ces « menus » soucis réglés temporairement pour tester l’appareil, il n’y a pratiquement rien qui sort du canal gauche, la faute à un condensateur chimique HS sur le préampli.
Il n’y a pas de secret, l’état des condensateurs chimiques dans ces appareils si anciens est désastreux. La célèbre maxime « if it ain’t broke, don’t fix it » est une monumentale bêtise pour ce type de produit.

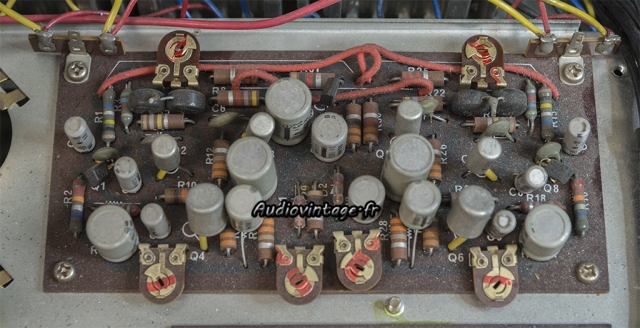

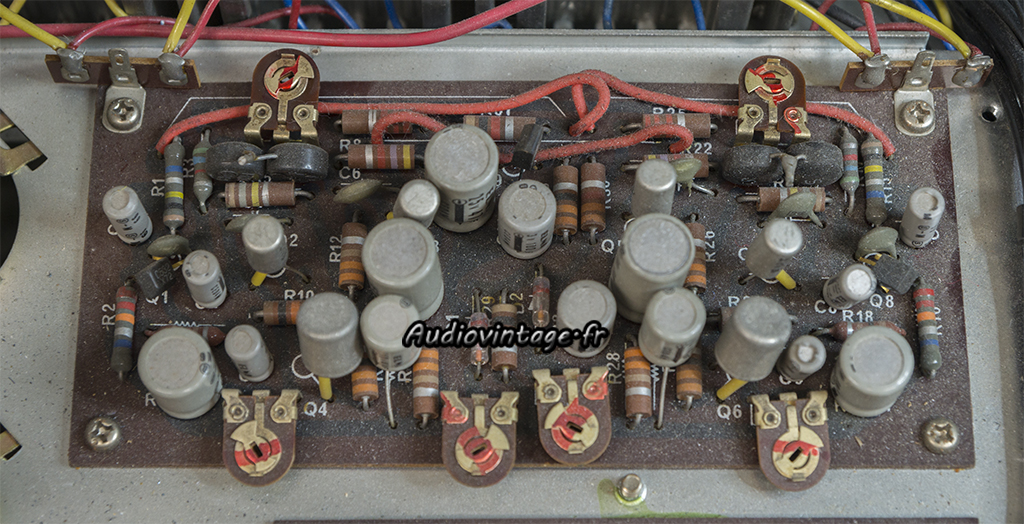

Le circuit principal, avec sa myriade condensateurs chimiques au bout du rouleau, et les résistances ajustables de bias irrécupérables.

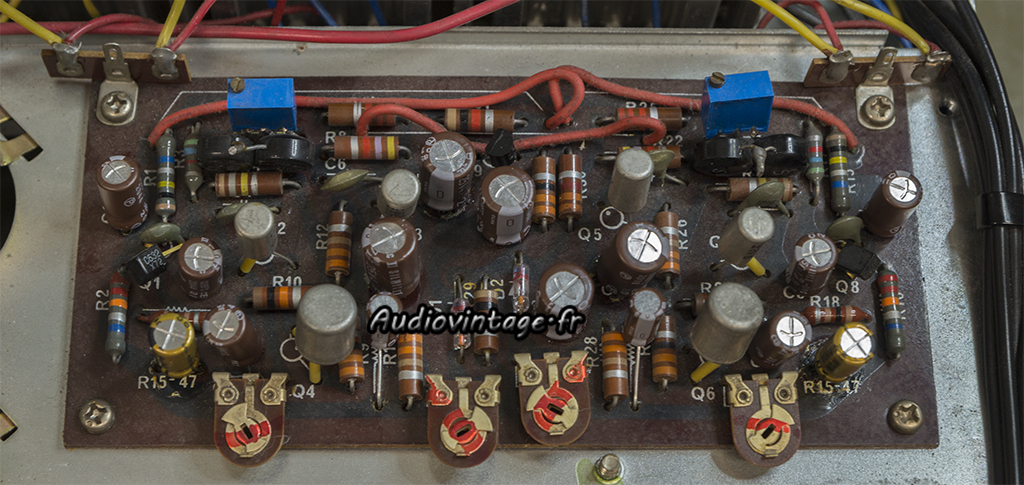

Chimiques neufs, résistances ajustables de bias Bourns multitours, un 2sc458LG faisant partie du système de protection est également remplacé par une référence moderne plus fiable.
Les résistances ajustables des point milieu et de protections, curieusement, ne posent aucun souci et restent en place.

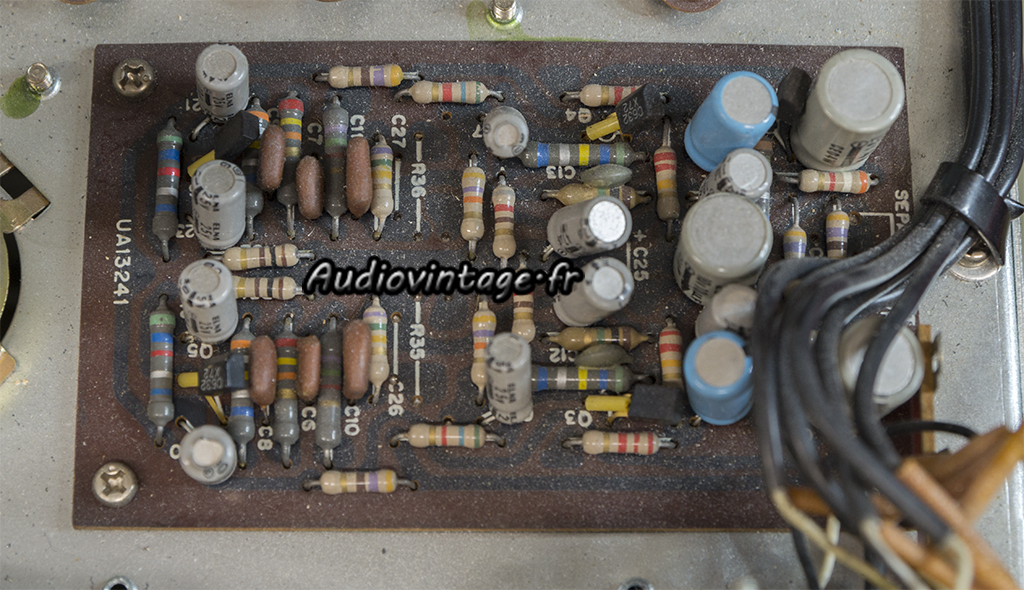

Le circuit de préamplification, avec l’étage phono à droite.

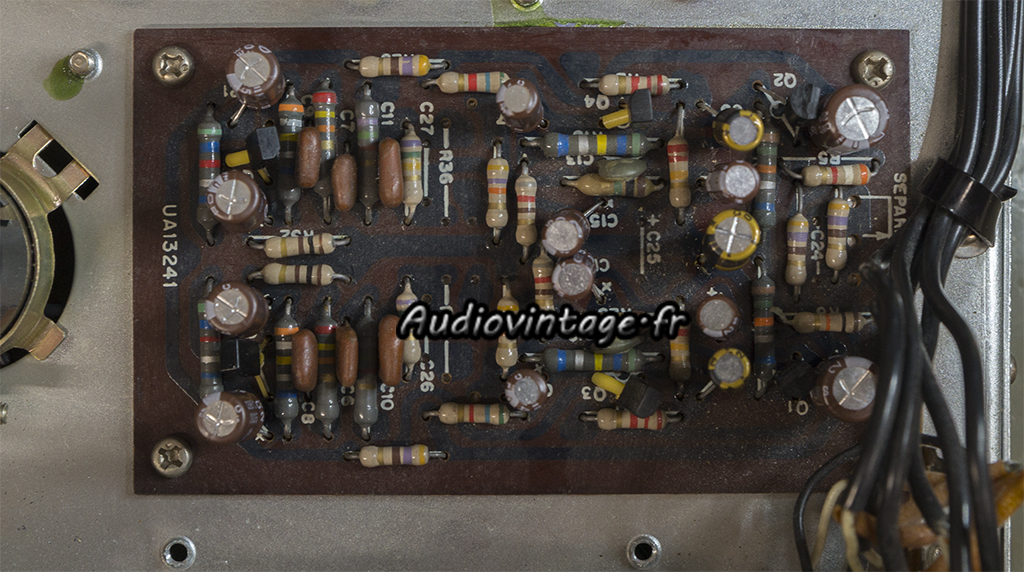

Condensateurs chimiques neufs ainsi que deux transistors sur l’étage phono.

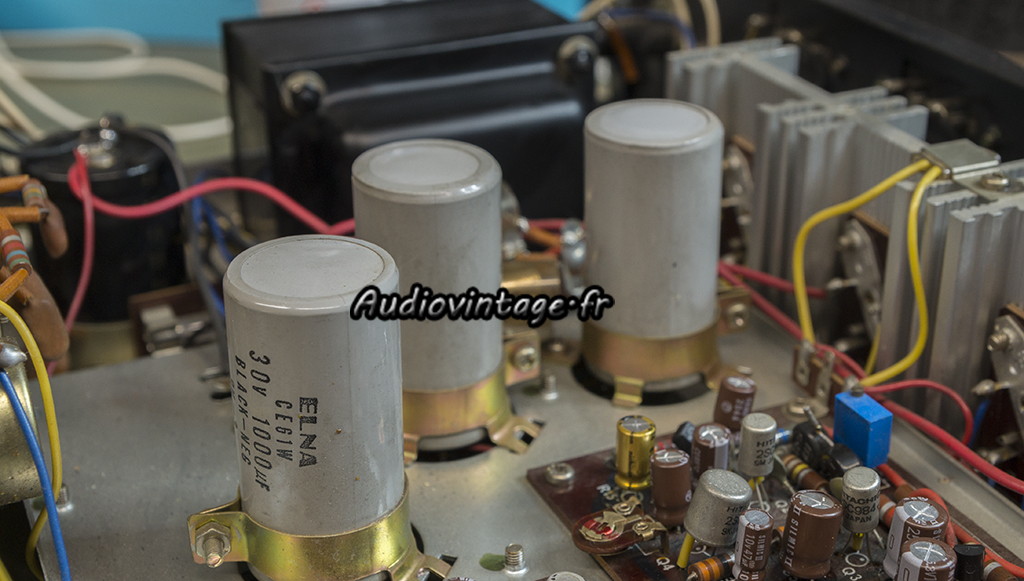

Les bons vieux Elna ont besoin de prendre leur retraite.

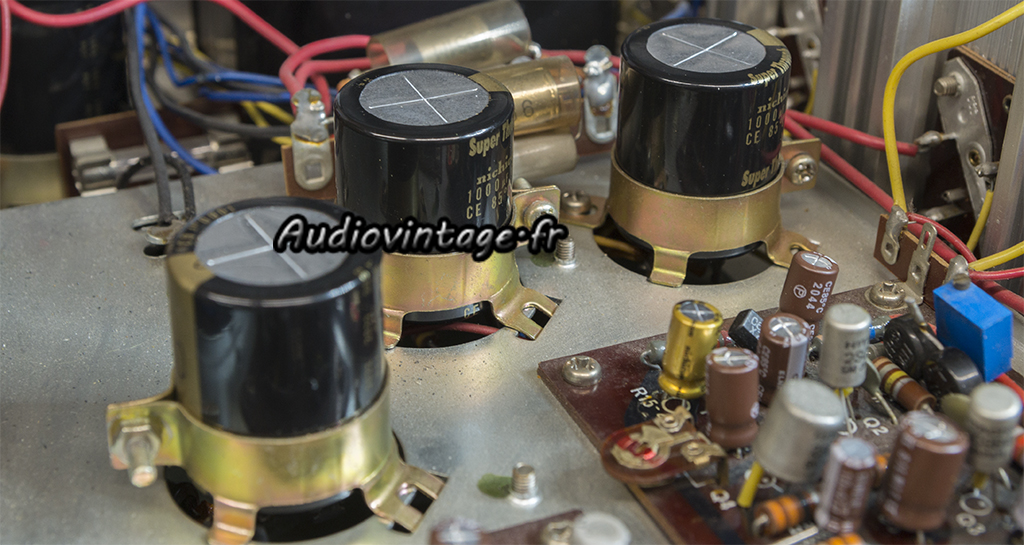

Canettes neuves en place.

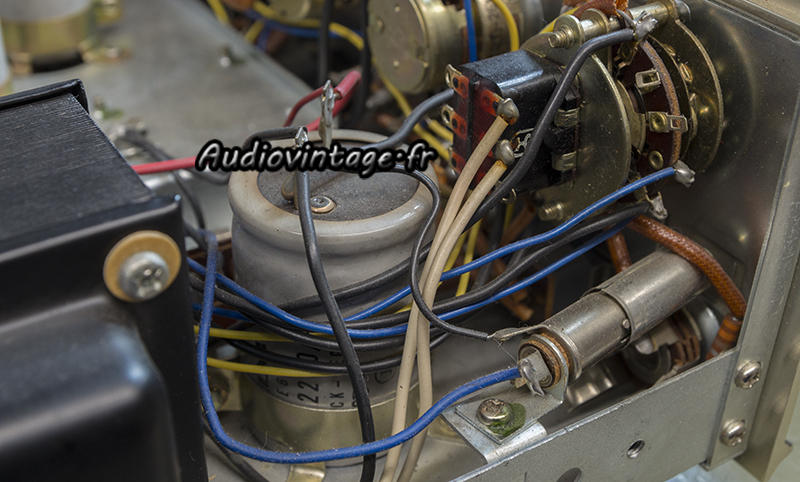

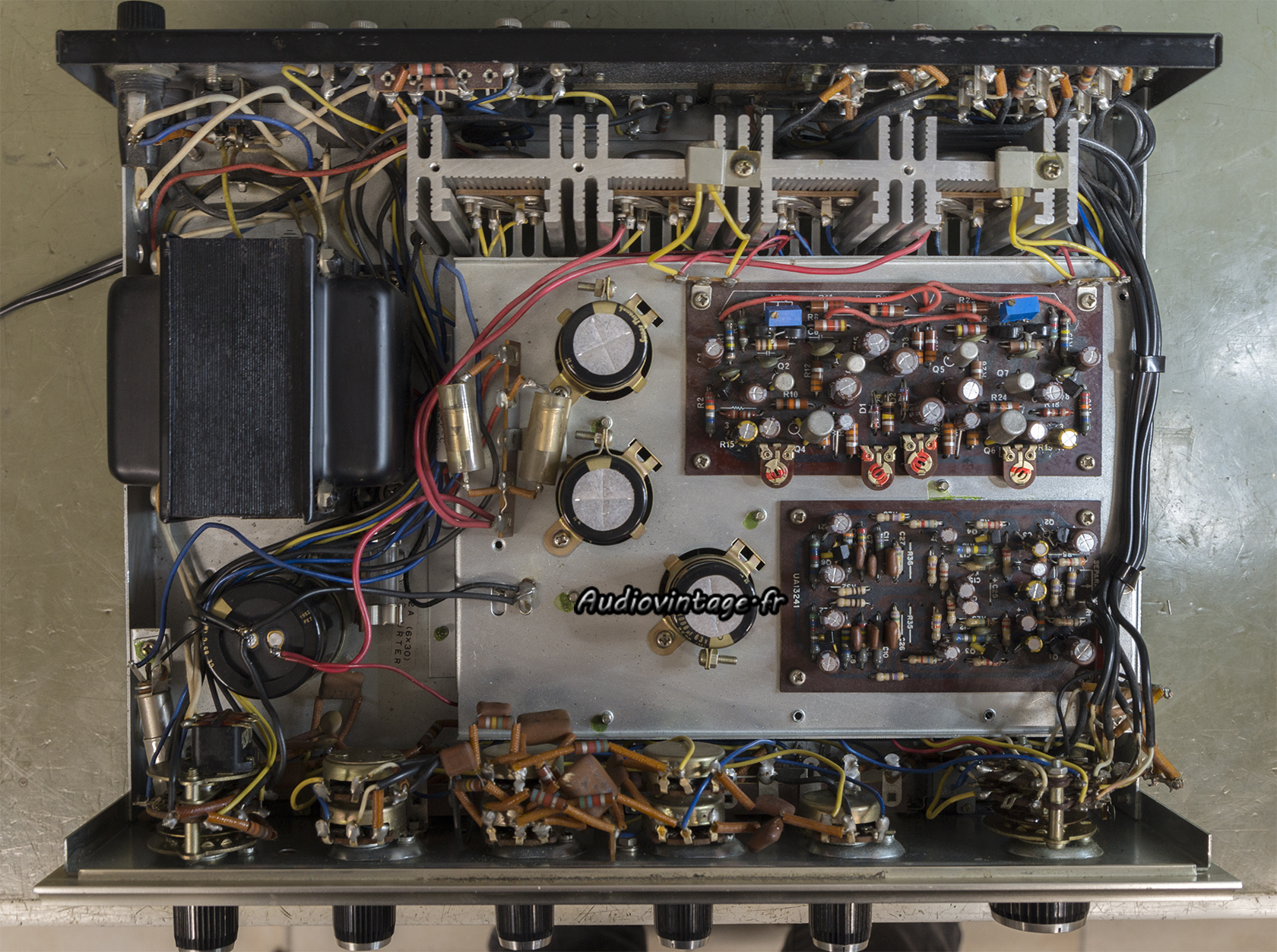

Nettoyage poussé des commandes. Les réglages sont effectués. Terminé.

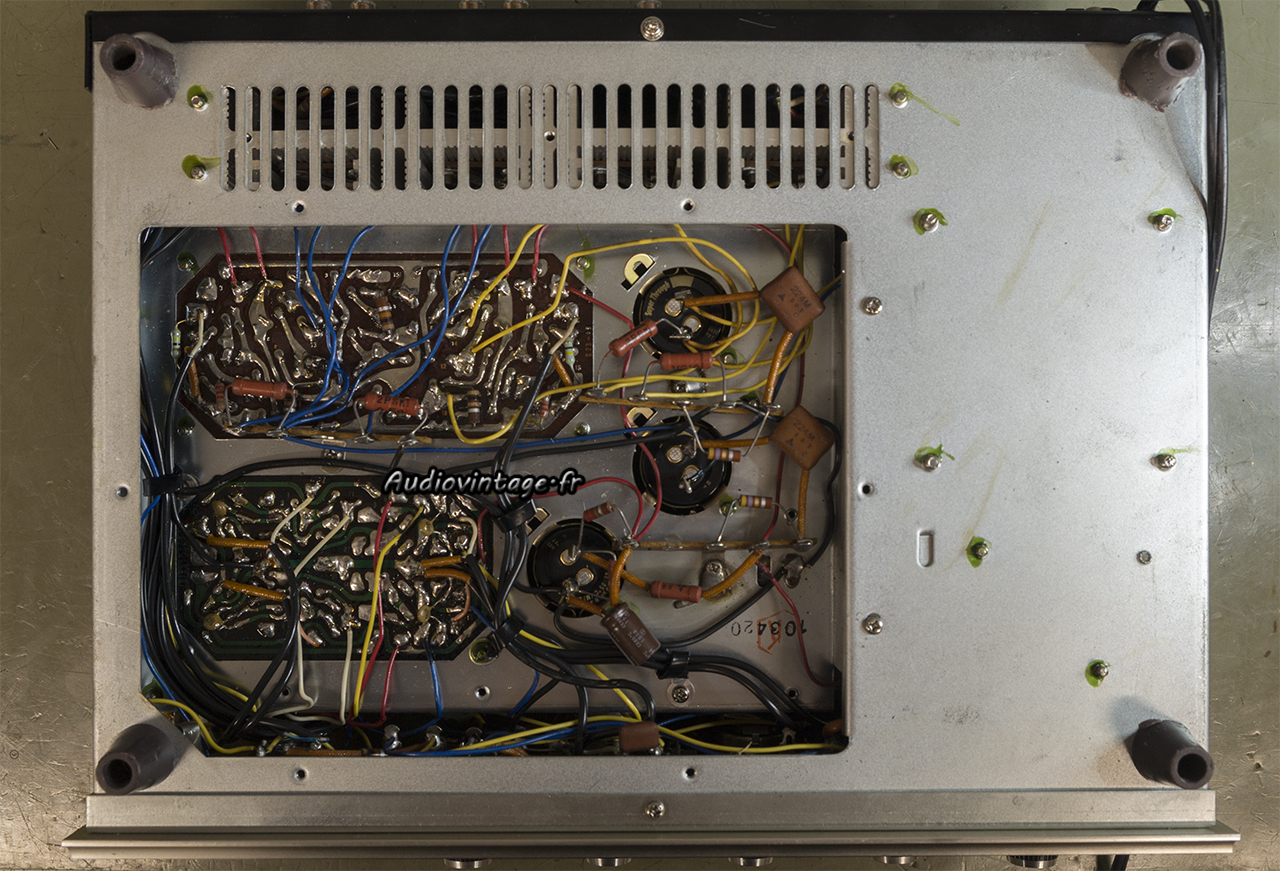

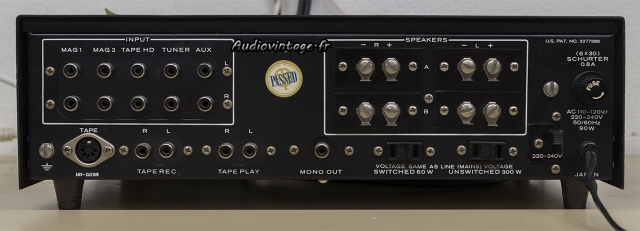

Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x17w sous 8 ohms, entrée aux.
Kenwood annonce 20w sous 8 ohms, un seul canal à la fois, avec une dht maxi de 0.8%.
IMD à 2x1w sous 8 ohms, entrée aux.
Puissance de sortie sous 8 ohms à l’écrêtage en IMD.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux. Respect du +-1db annoncé par le constructeur.

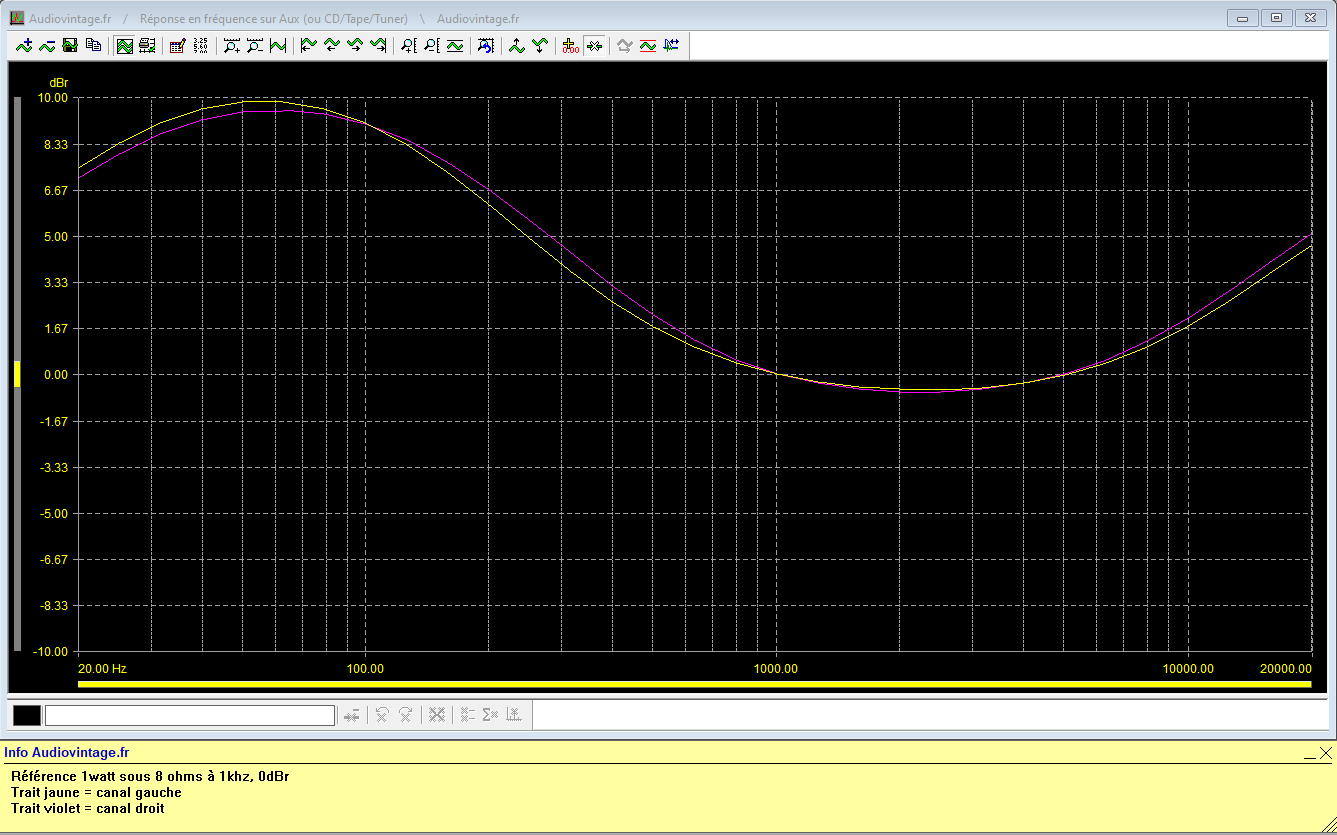

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

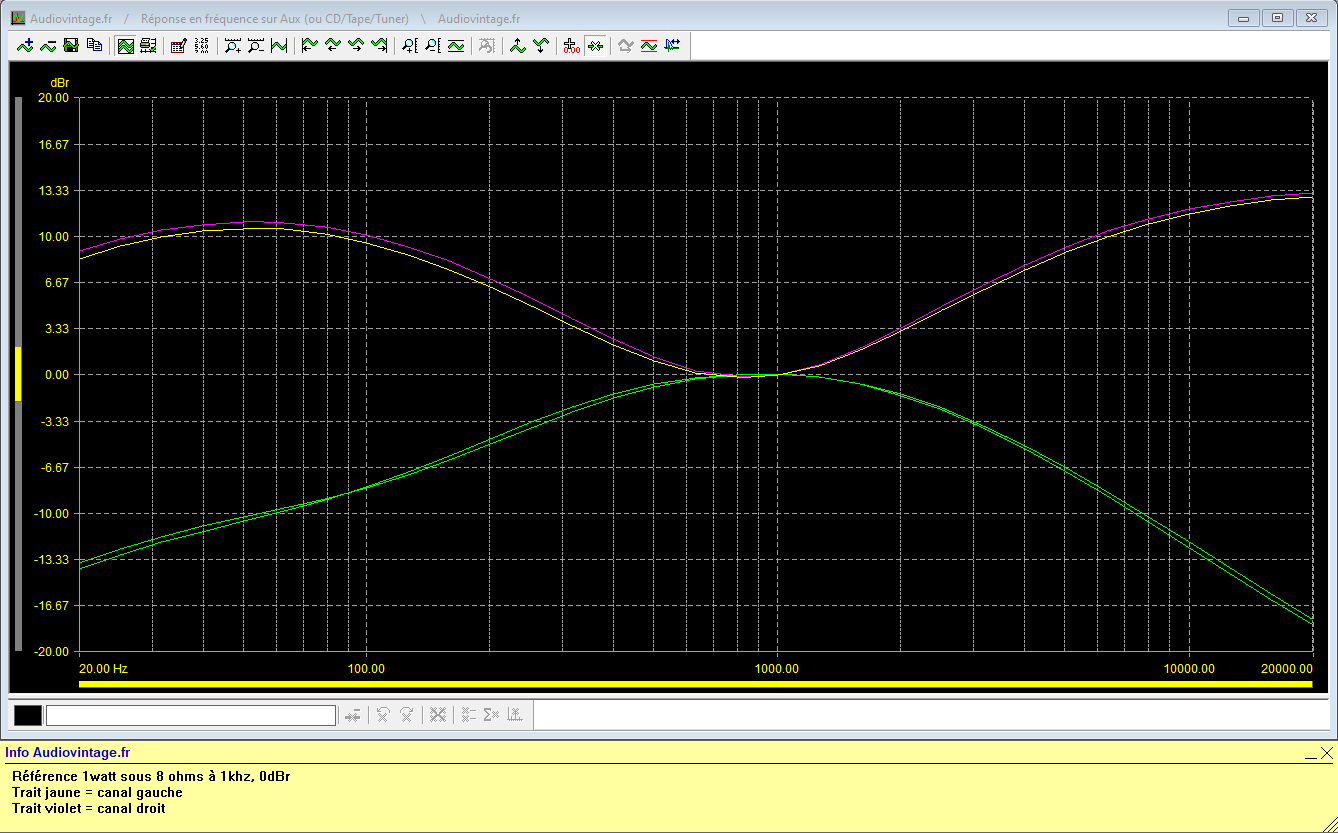

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Rapport signal bruit à 2x17w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.

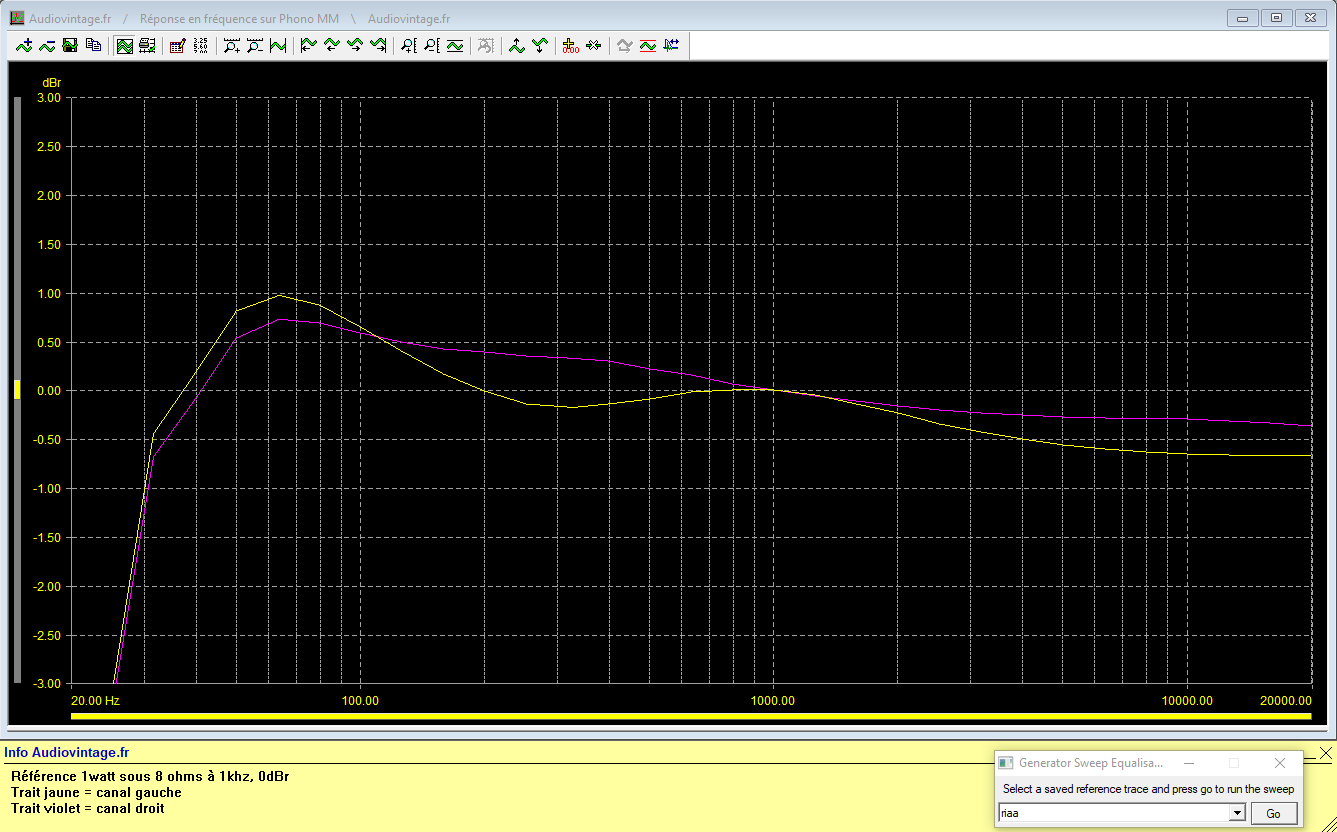

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x17w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

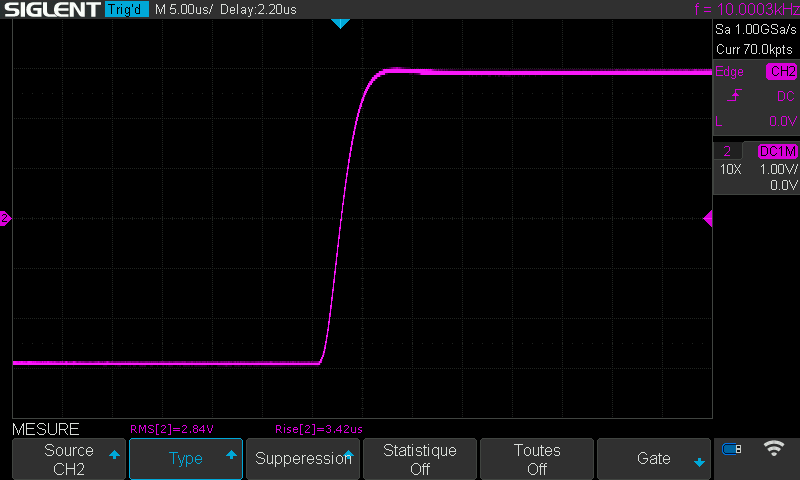

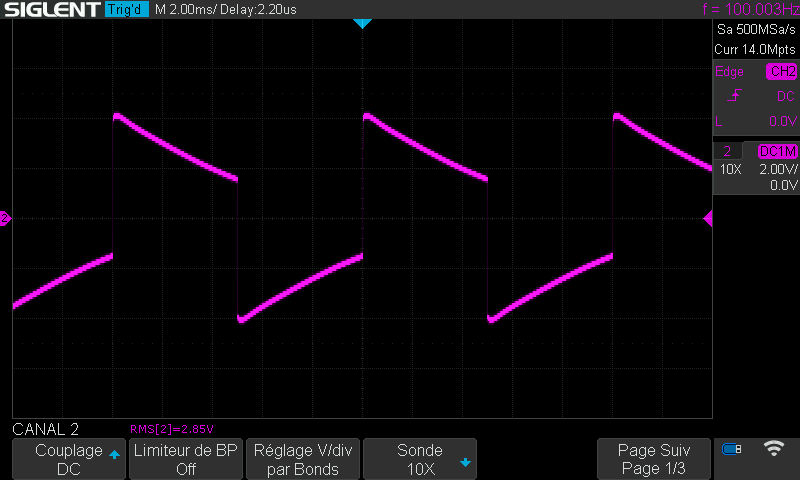

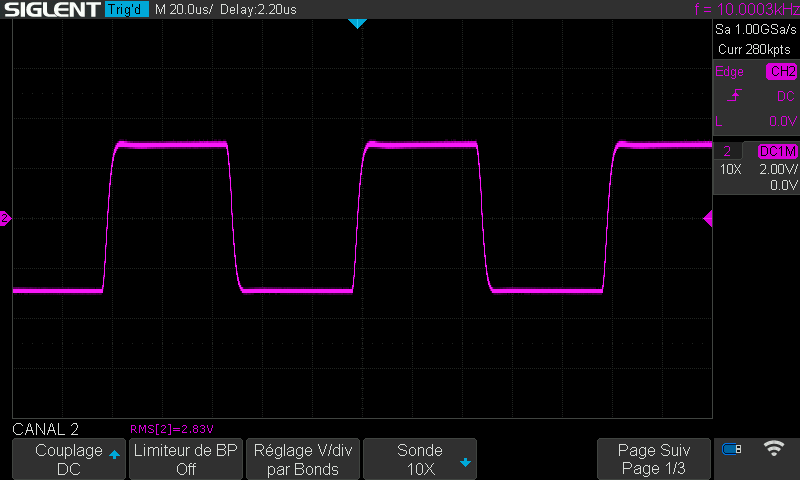

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
