Le propriétaire de cet AU-717 me l’a fait parvenir car il manquait un canal et souhaitait également une révision complète.

Sansui AU-717

Sansui AU-717
L’appareil à déjà subit une réparation. En l’occurrence, les transistors de puissance d’un canal ont été remplacés (par des équivalents corrects).
La canal manquant ré-apparait suite à une simple manipulation du switch « connected/separated ».
Il est temps de passer à la révision.

Sansui AU-717

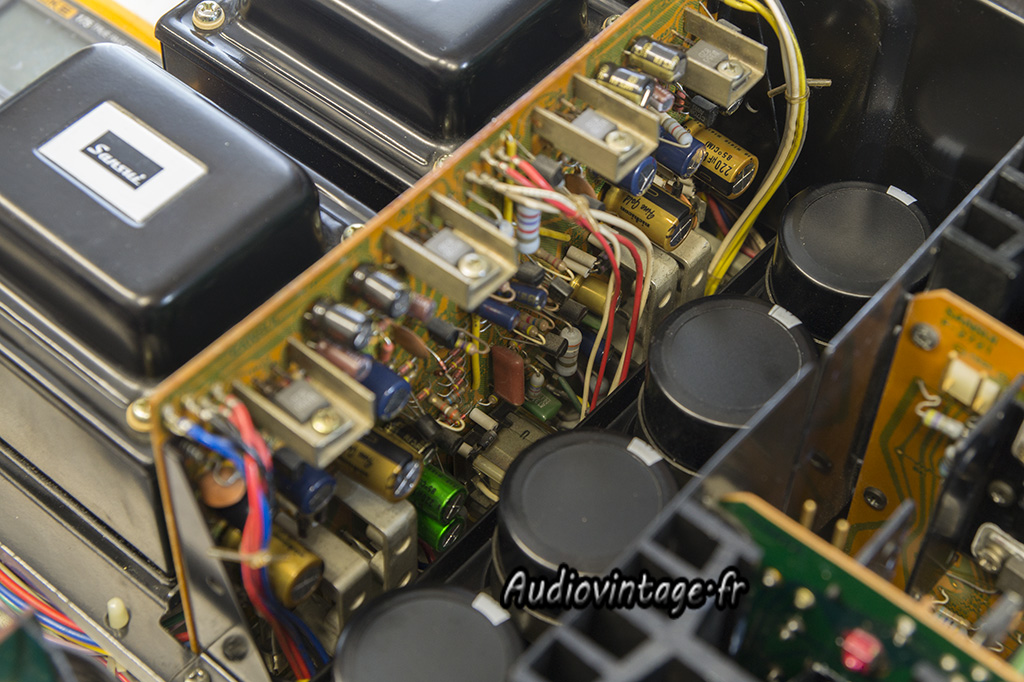

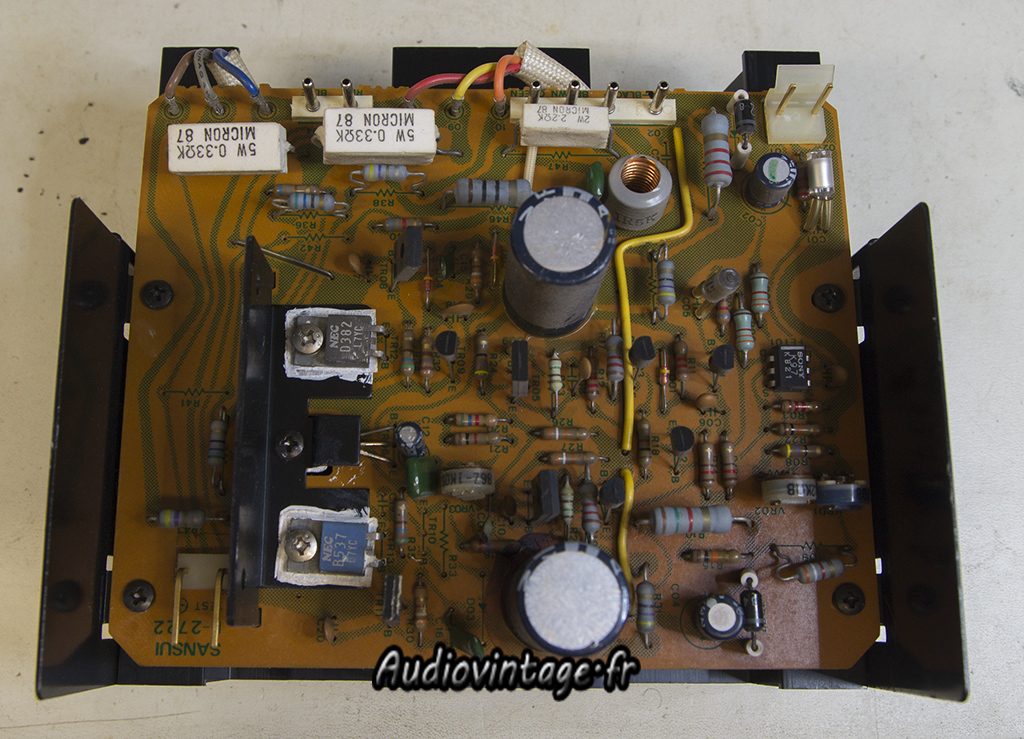

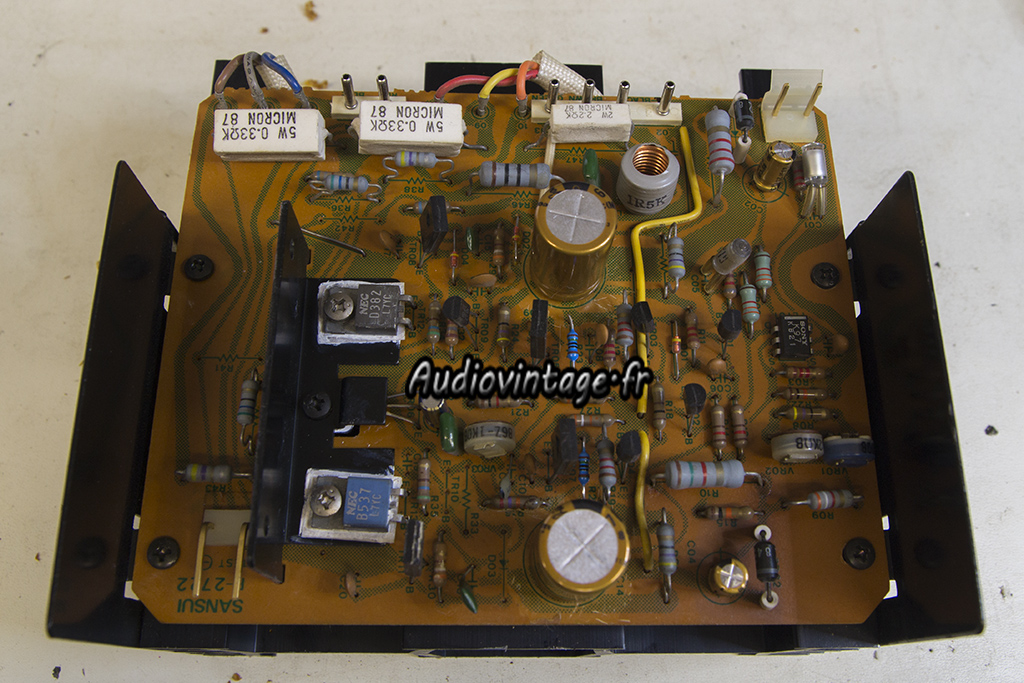

Une des cartes drivers.

Sansui AU-717

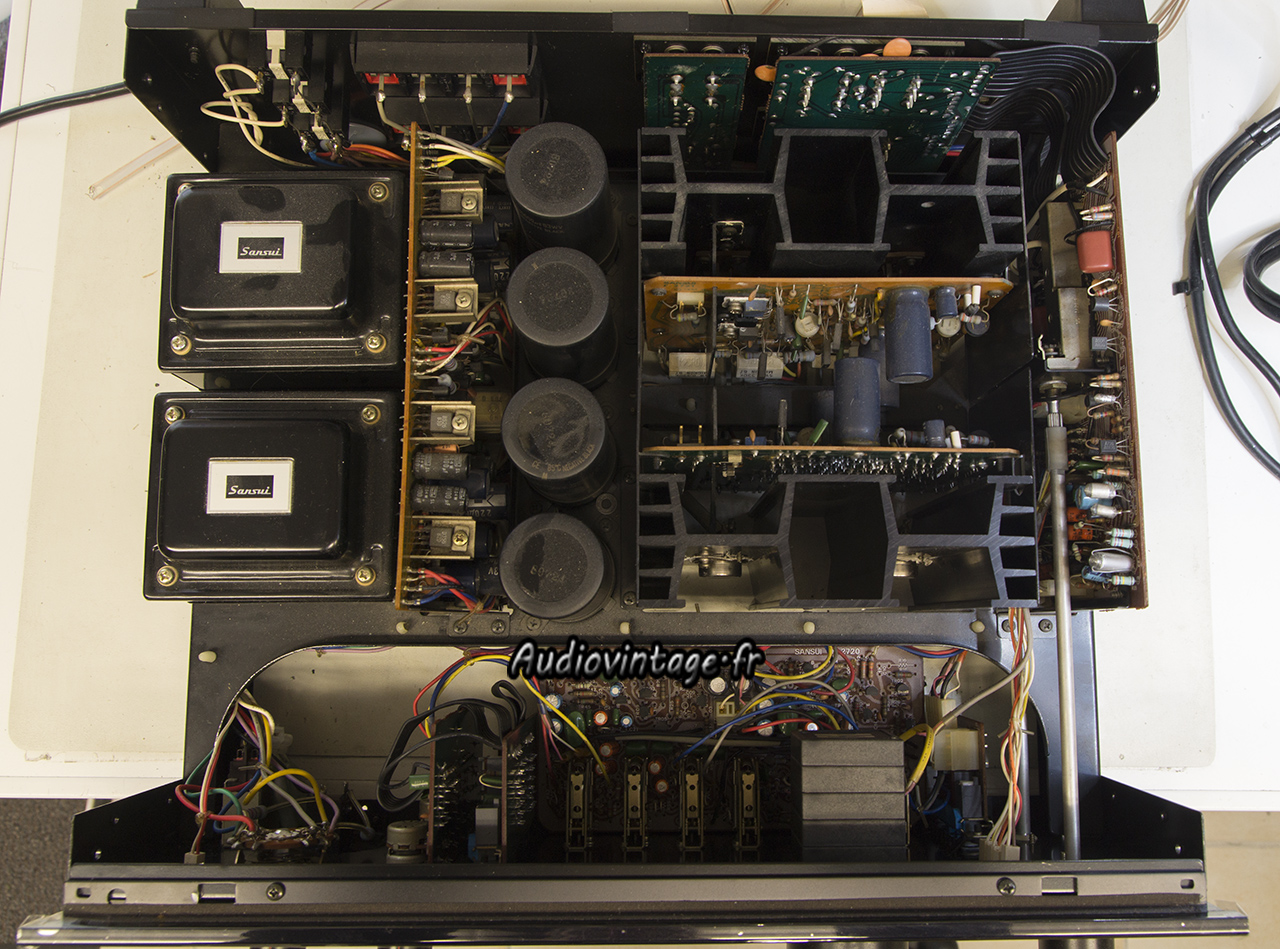

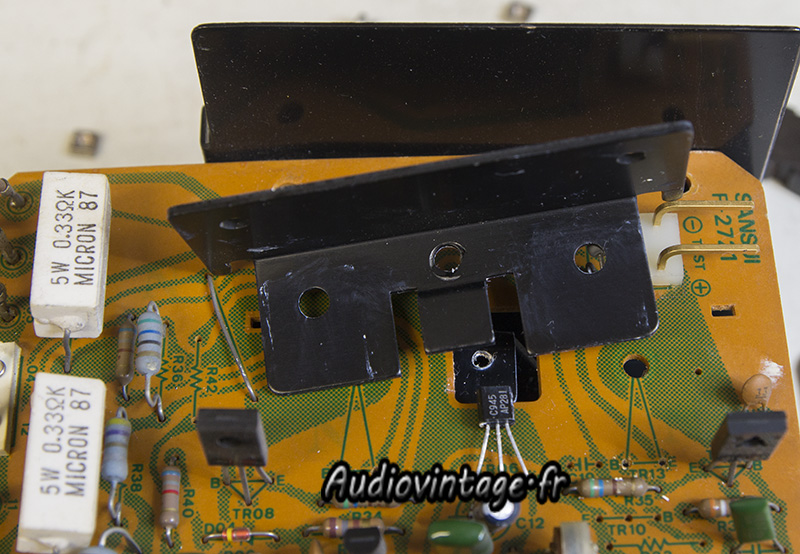

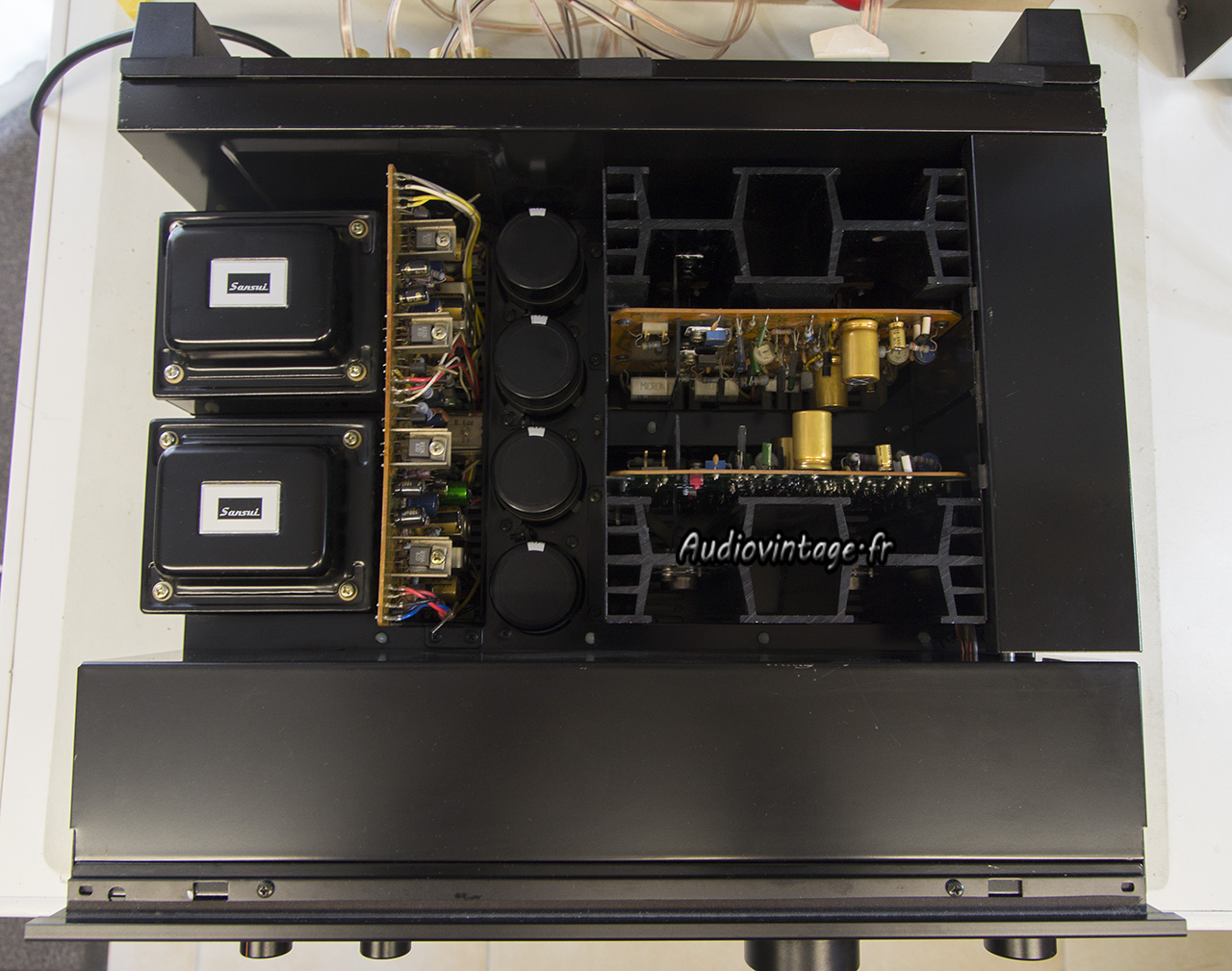

Démontage complet pour remplacer la graisse thermique.

Sansui AU-717
Nettoyage de la colle corrosive, remplacement des condensateurs chimiques et des « fuses resistors ».

Sansui AU-717

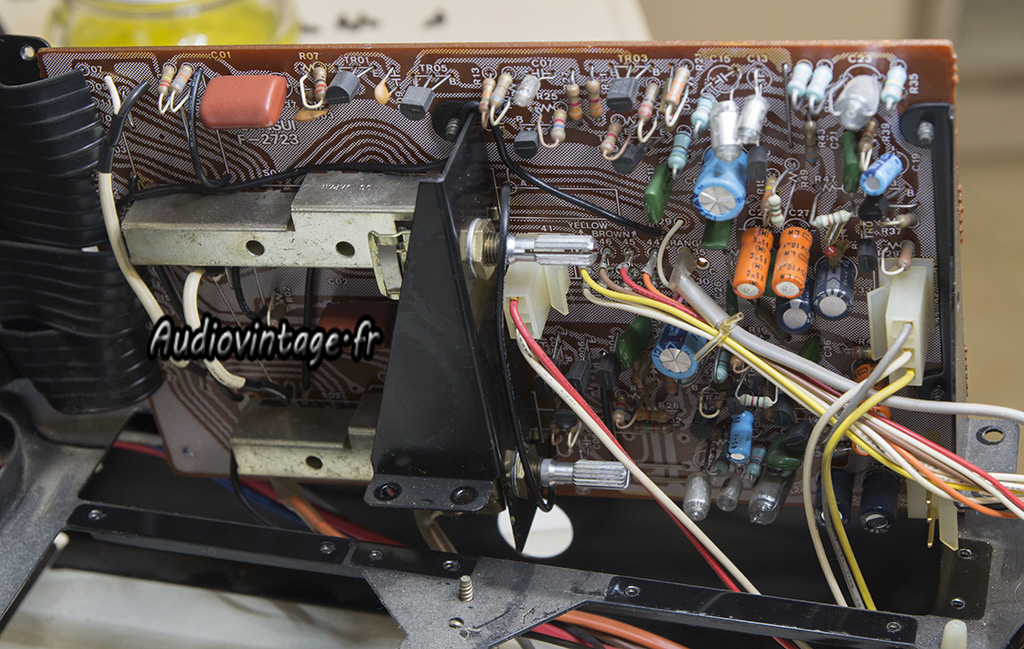

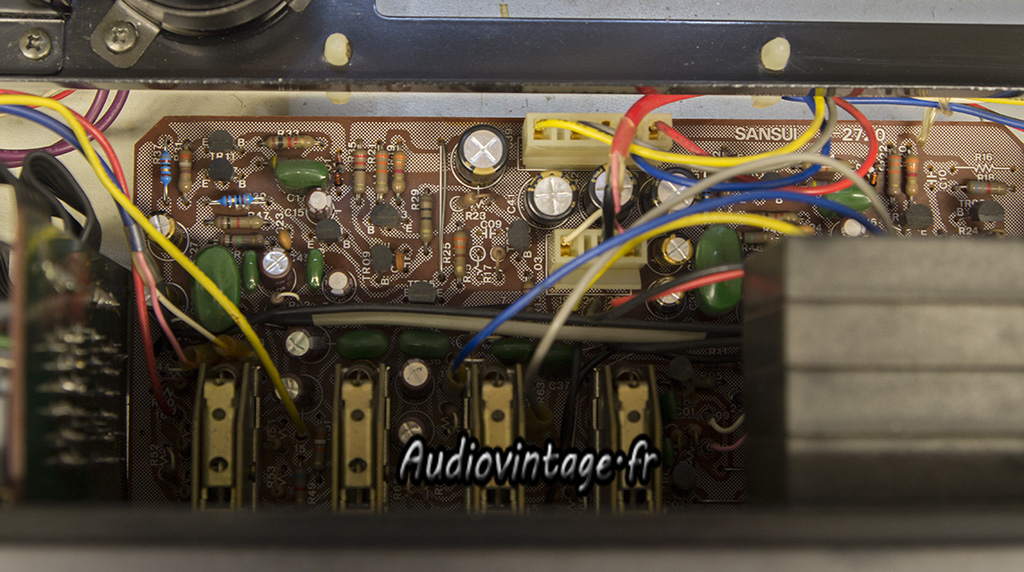

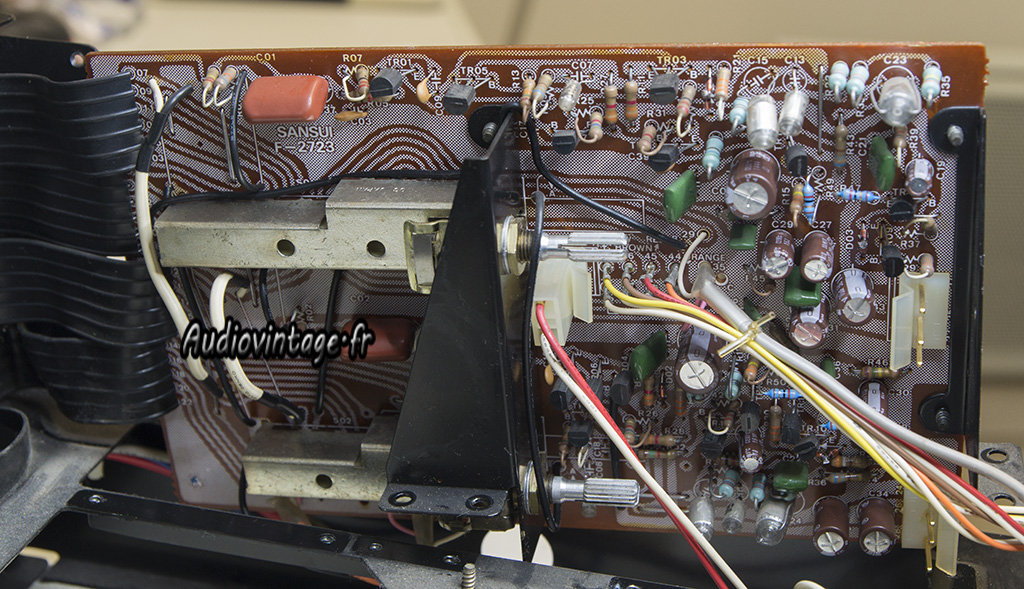

L’étage phono dans son état original.

Sansui AU-717

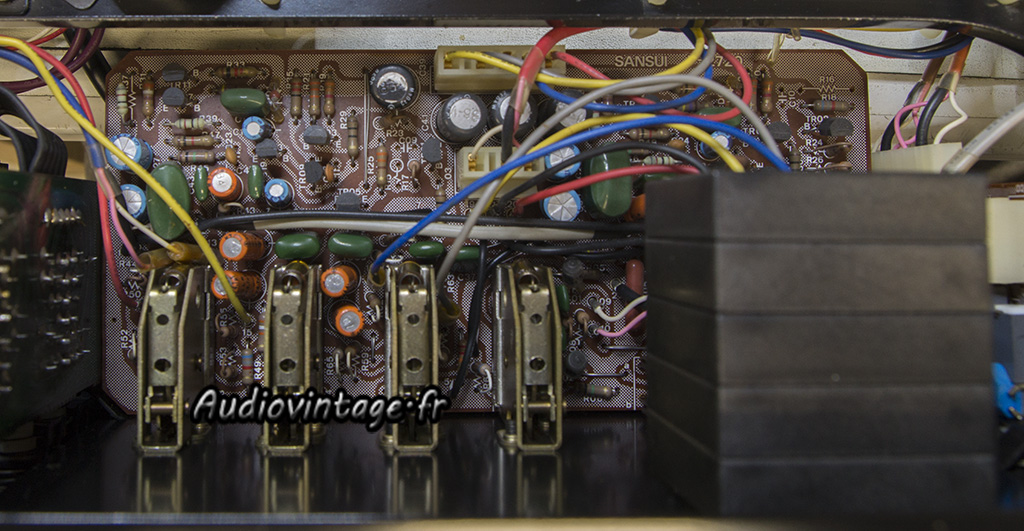

Condensateurs neufs, remplacement des résistances fusibles et des diodes VD-1212.

Sansui AU-717

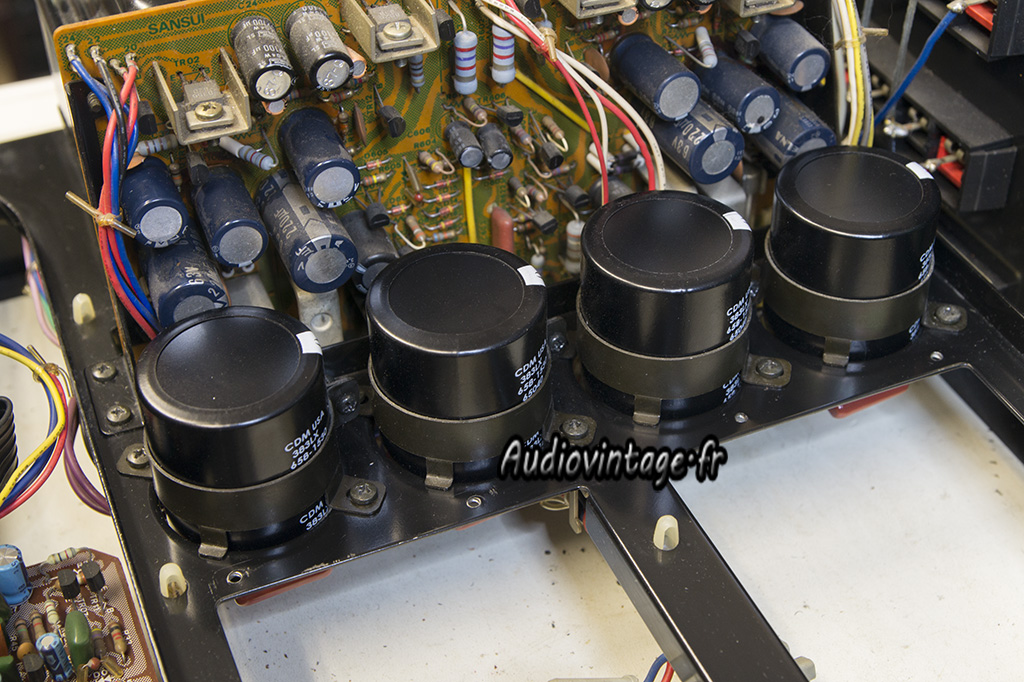

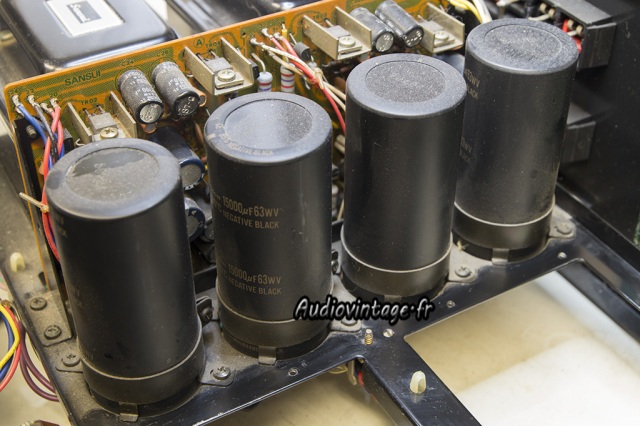

Les condensateurs de filtrage. Bien usés pou la plupart, avec une mesure à 100hz montrant une capacité en chute libre…

Sansui AU-717
Les neufs en place. Les condensateurs film de découplage sont également remplacés.

Sansui AU-717

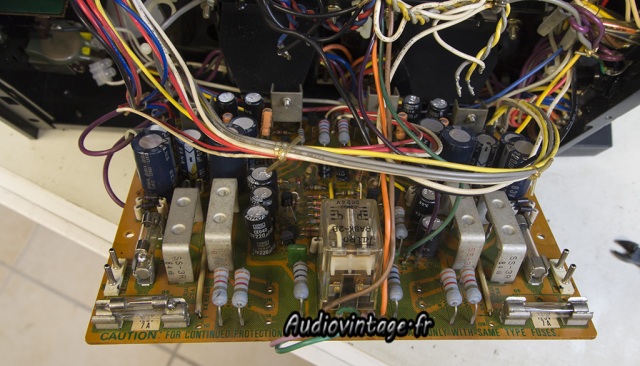

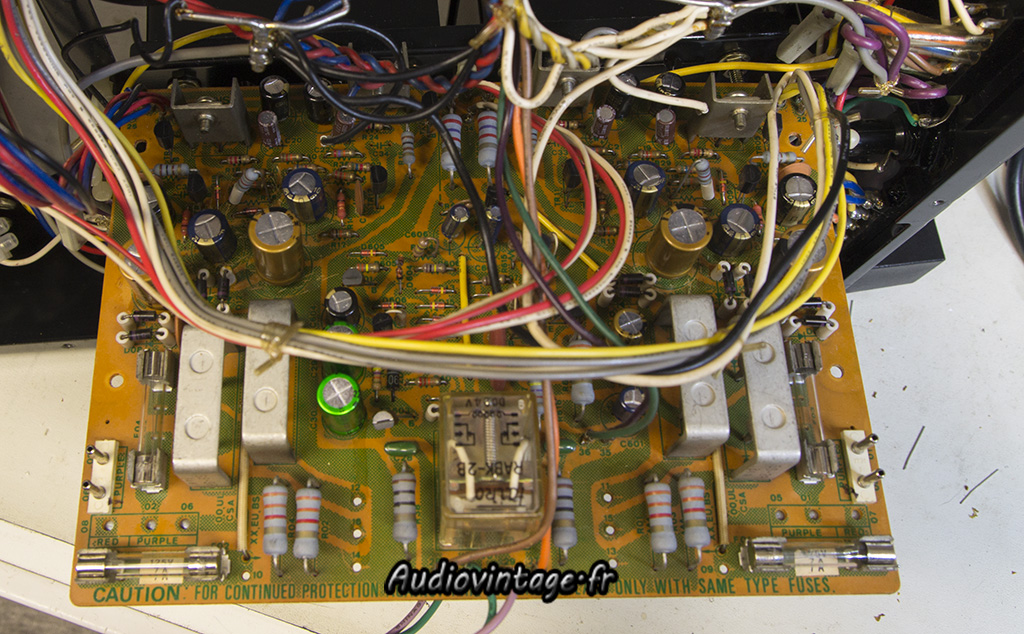

Le circuit principal. Notez la soudure de fusibles au mauvais format sur les fusibles originaux HS.

Sansui AU-717

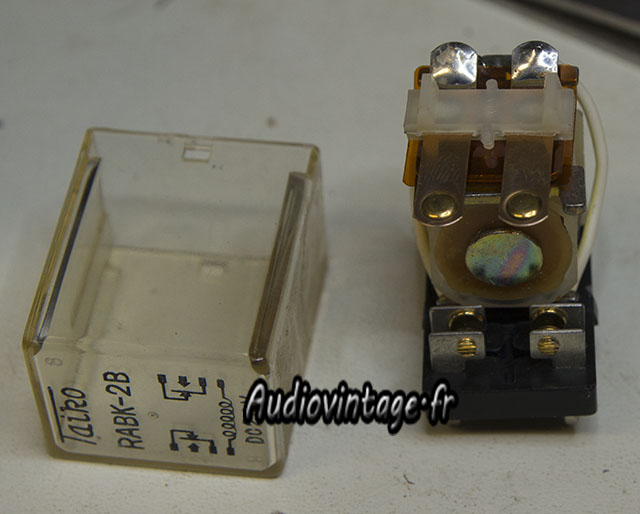

Le relai est démonté et ses contacts nettoyés.

Sansui AU-717
Nettoyage de la colle corrosive, montage de condensateurs neufs, remplacement d’une VD-1212, mise en place de fusibles au bon format. Remplacement de quelques résistances dont les pattes ont été rongées par la colle.

Sansui AU-717

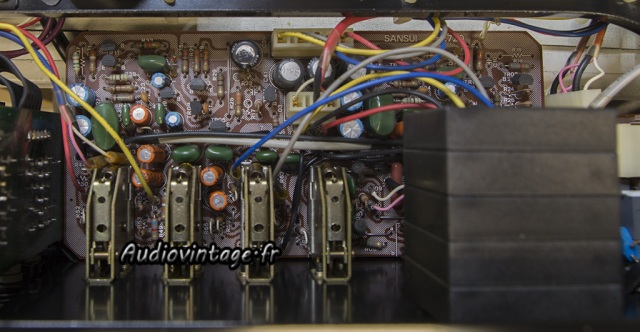

Le circuit filtre et tonalité.

Sansui AU-717
Condensateurs neufs, résistances fusibles et VD-1212 remplacées.
Sansui AU-717

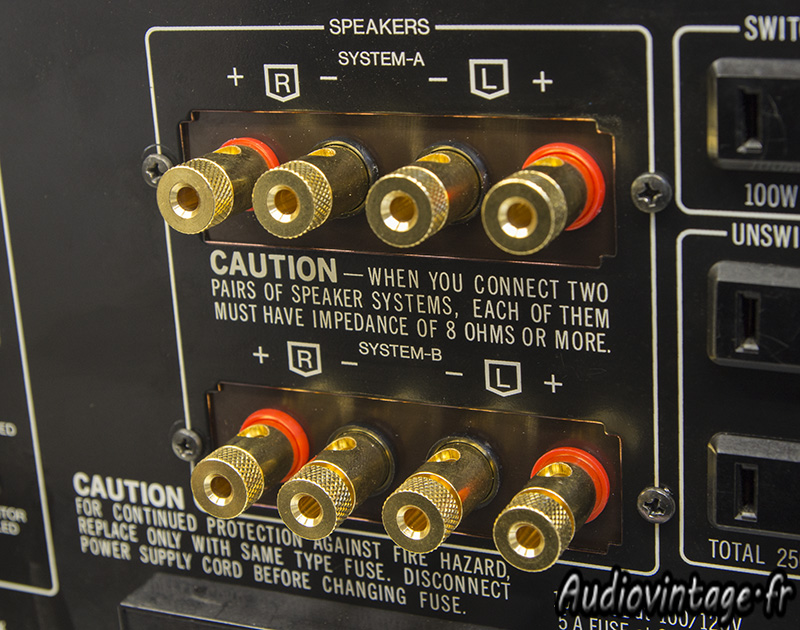

Les borniers HP d’origine sont remplacés sur demande du propriétaire.

Sansui AU-717
Sansui AU-717

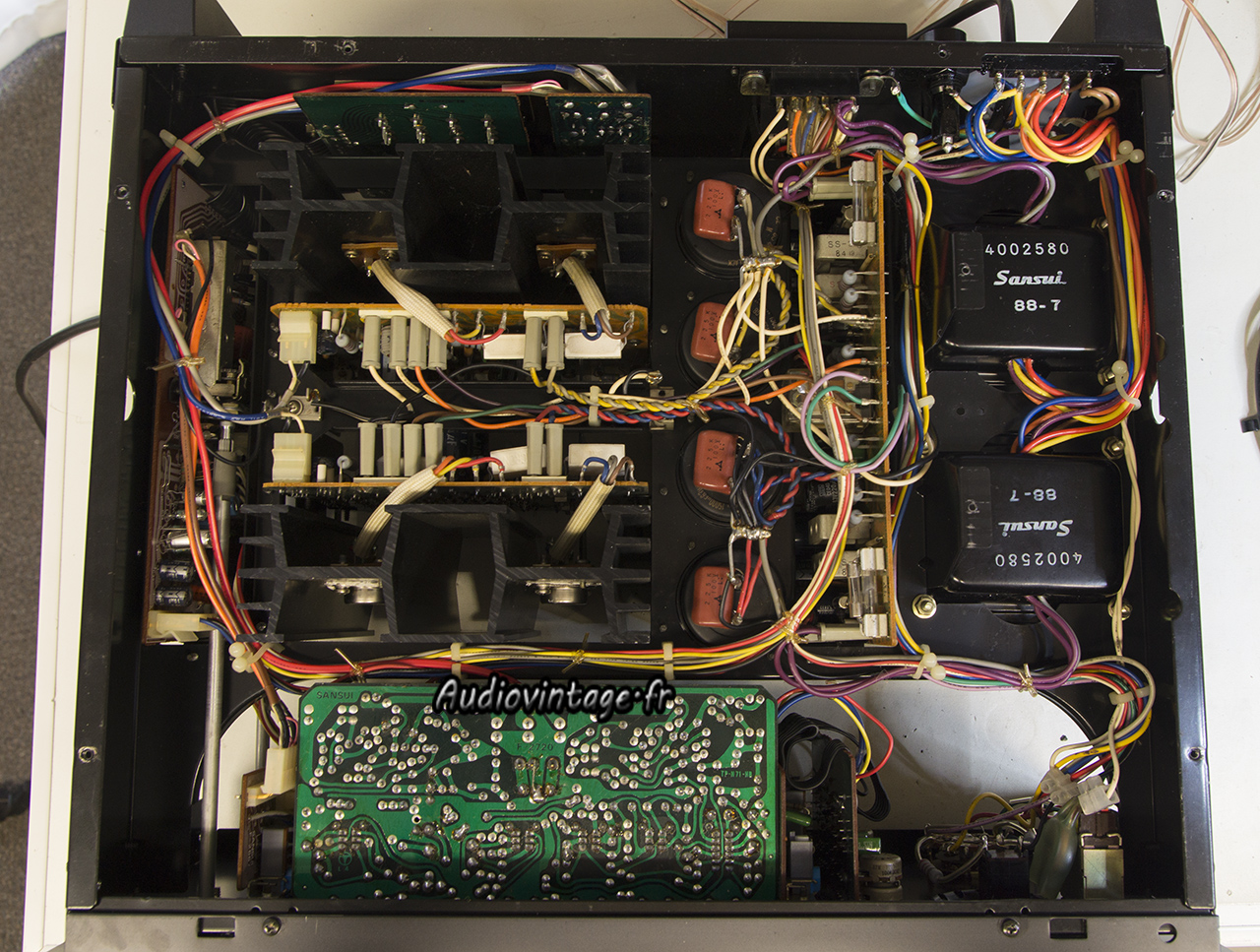

Vue de la bête, Bias et offset sont réglés selon le manuel constructeur.

Sansui AU-717

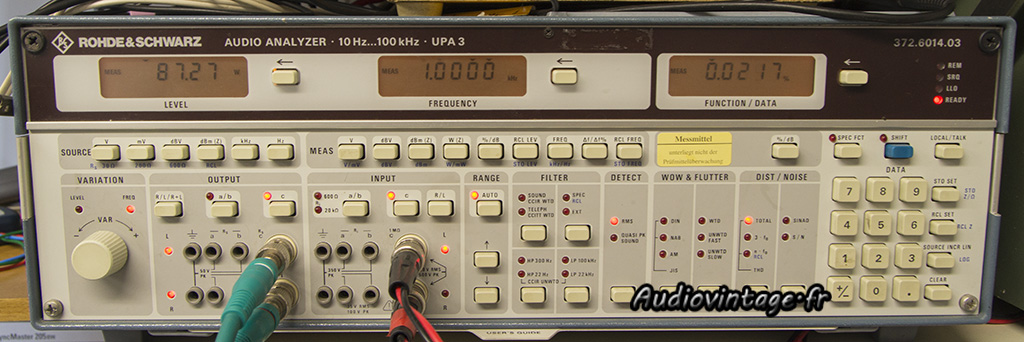

Passage au banc de test, largement conforme aux données constructeur.

Sansui AU-717
Sansui AU-717
Sansui AU-717

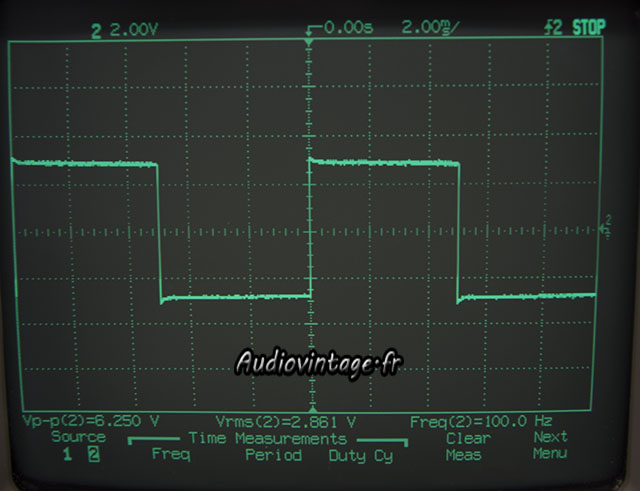

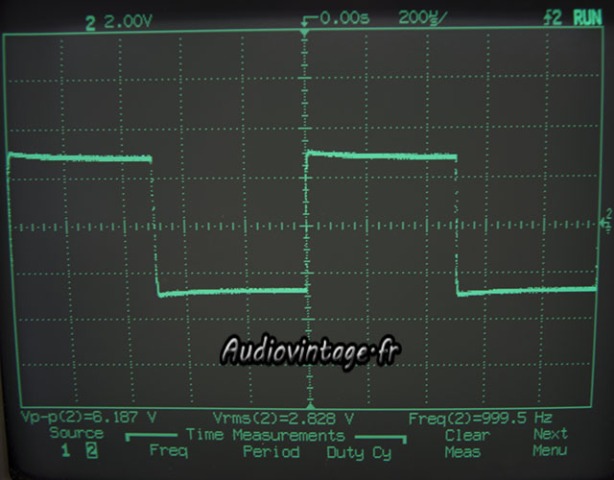

Signal carré à 100hz, 1khz et 10khz.

Sansui AU-717

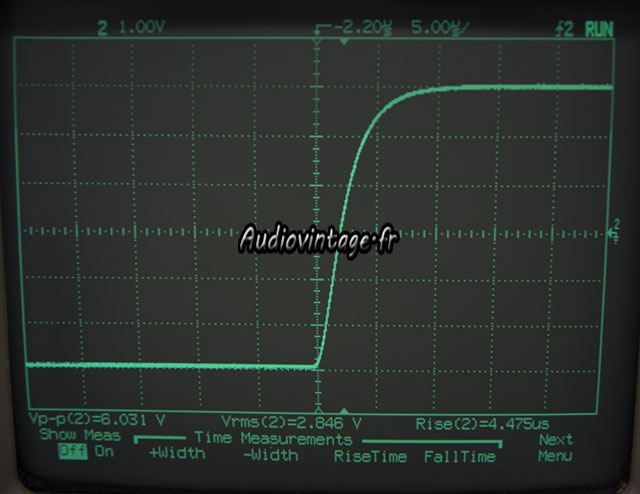

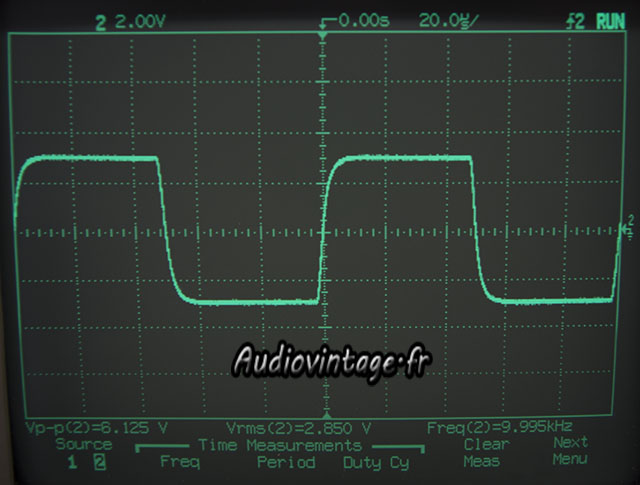

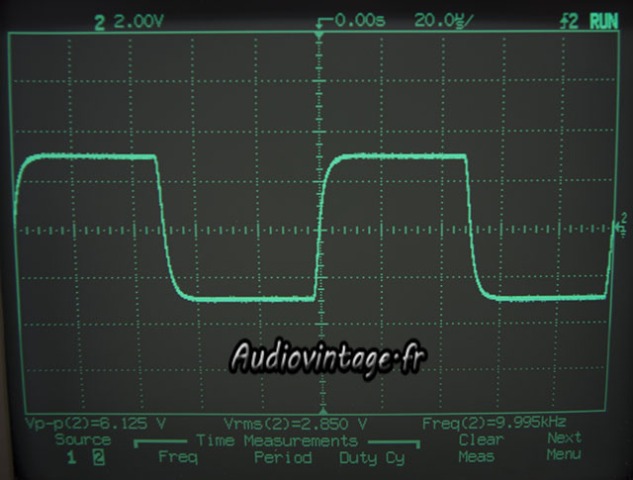

Temps de montée à 10khz.

Sansui AU-717

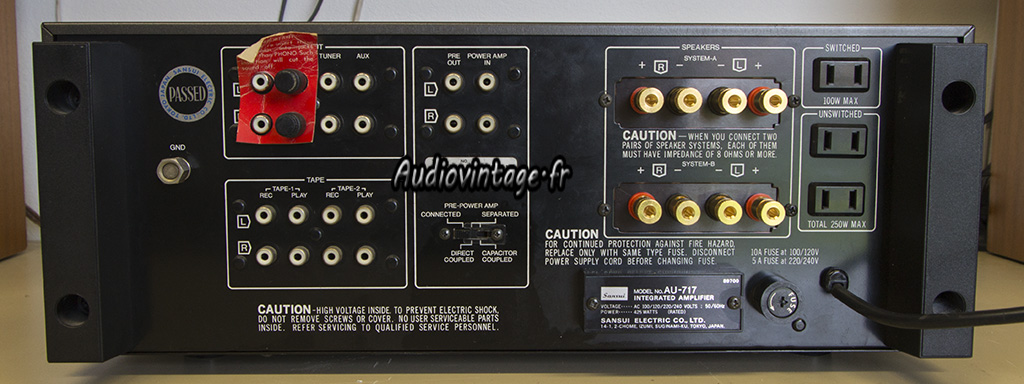

Connectique.
