Luxman M-150 : une présentation classieuse.
Compagnon fidèle du préamplificateur Luxman CL 350, ce bloc de puissance Luxman M-150 est accueilli pour une révision complète.

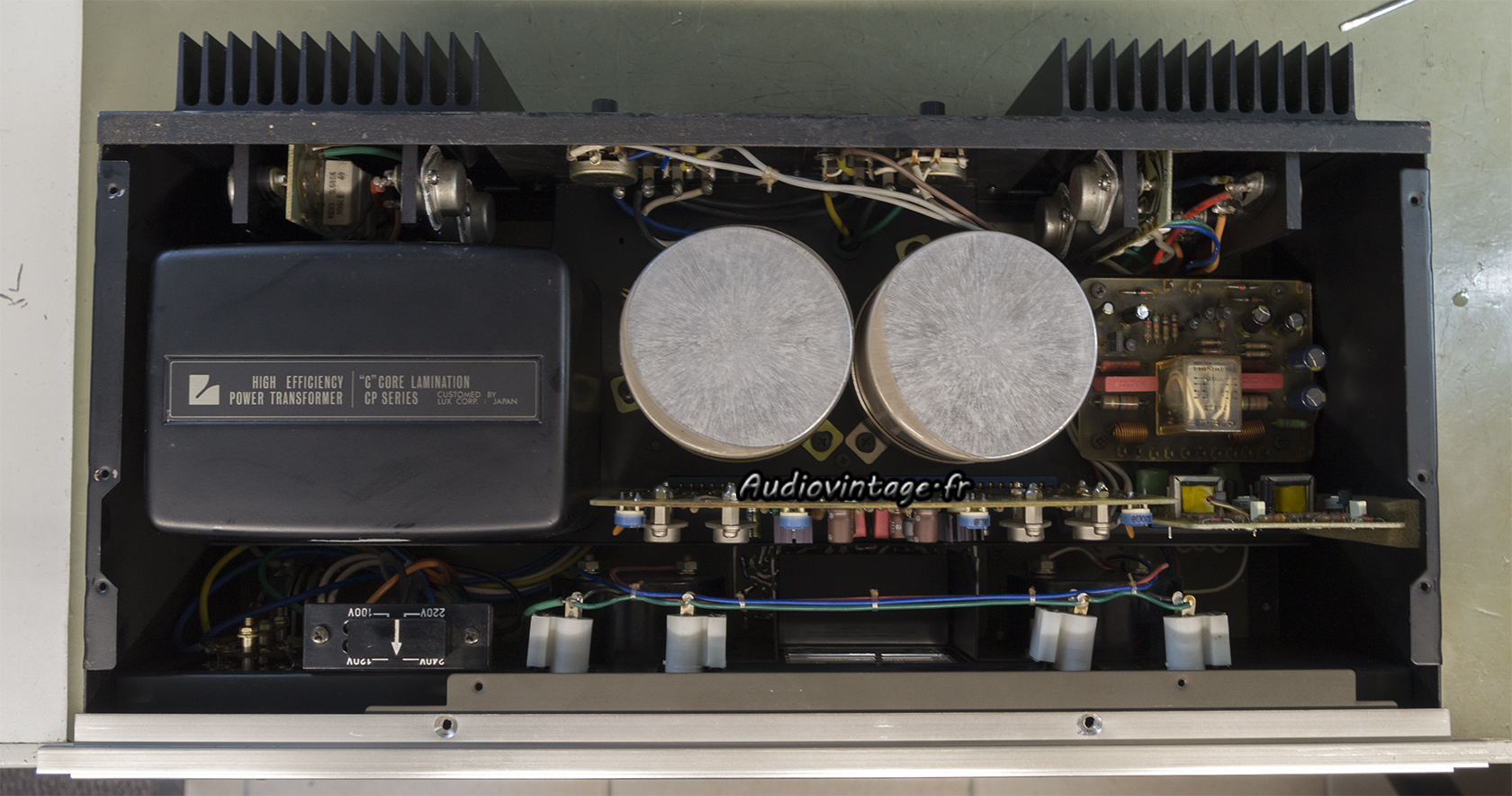

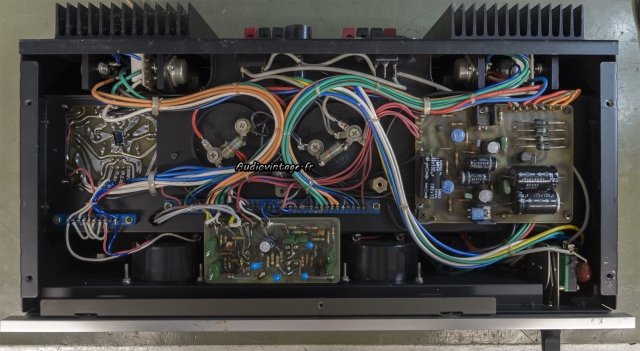

Luxman M-150 : à son arrivée.
Luxman M-150 : à son arrivée.
Il fonctionne, je note des mauvais contacts dans les deux sélecteurs en façade et les potentiomètres à l’arrière. Deux ampoules de vumètres sont HS, quelques condensateurs chimiques ne répondent plus à la mesure sur le circuit d’alimentation…
Bref, une bonne remise à niveau lui fera le plus grand bien !

Luxman M-150 : alimentation à revoir.

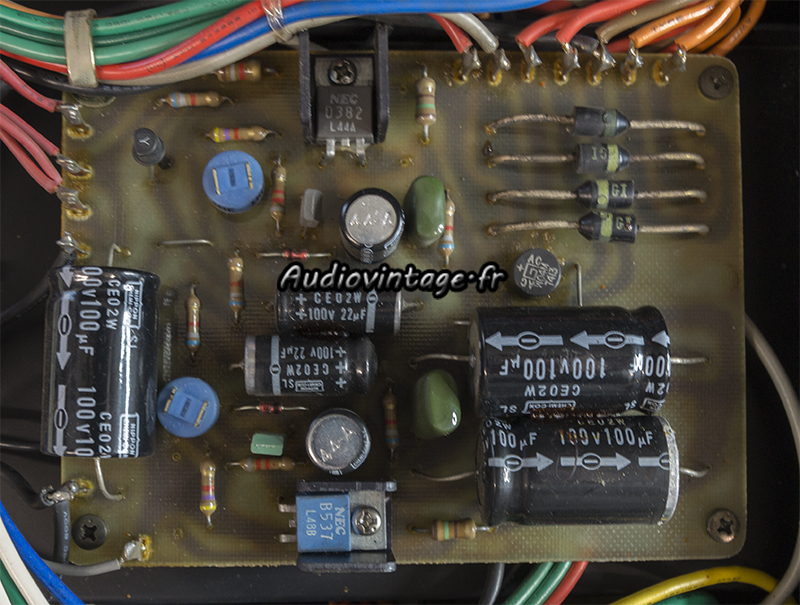

Le circuit d’alimentation. Ici, deux condensateurs chimiques sont HS, certains autres ne sont plus très frais. On notera la présence de deux résistances ajustables pour régler les tensions positive et négative.

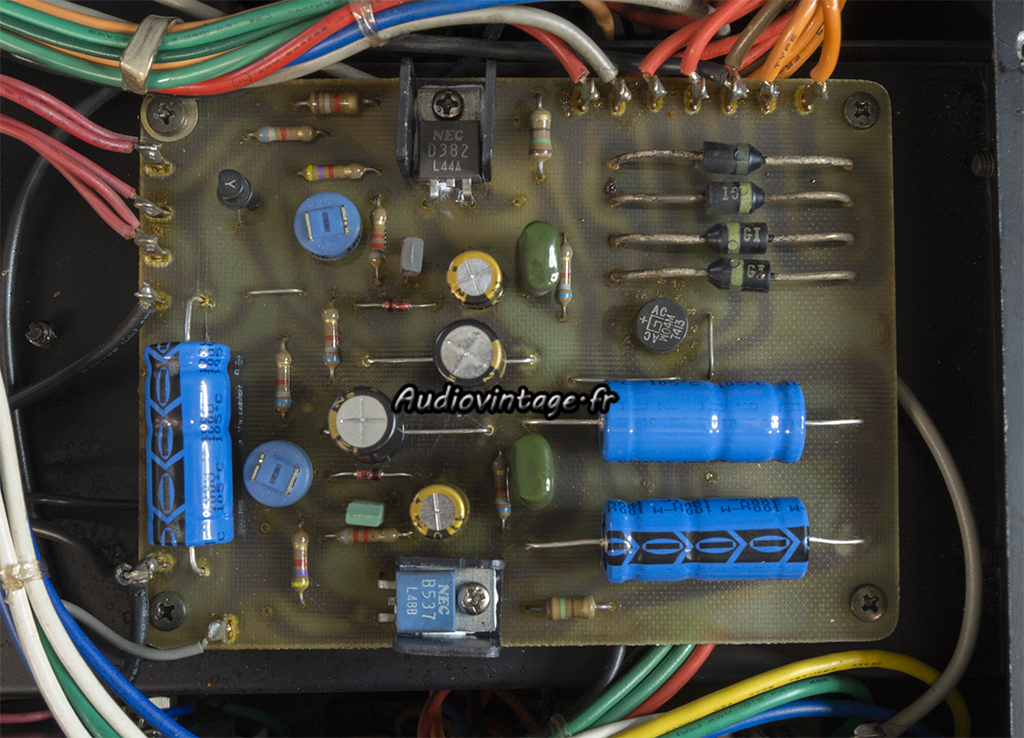

Luxman M-150 : alimentation révisée.
Condensateurs chimiques neuf. Les deux transistors TO-220 reçoivent de la graisse fraîche.

Luxman M-150 : circuit "subsonic" à réviser.

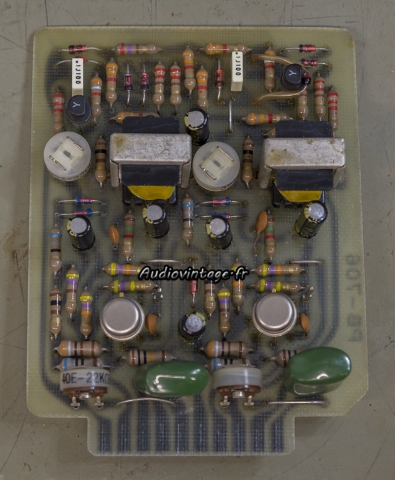

Le circuit «subsonic », double face. Pour y accéder, le plus simple, (si vous avez le matériel adapté et le coup de main) est de dessouder les deux switches.
Hélas, je n’ai pas pris de photos suite au remplacement des condensateurs chimiques (voir la photo en fin d’intervention).

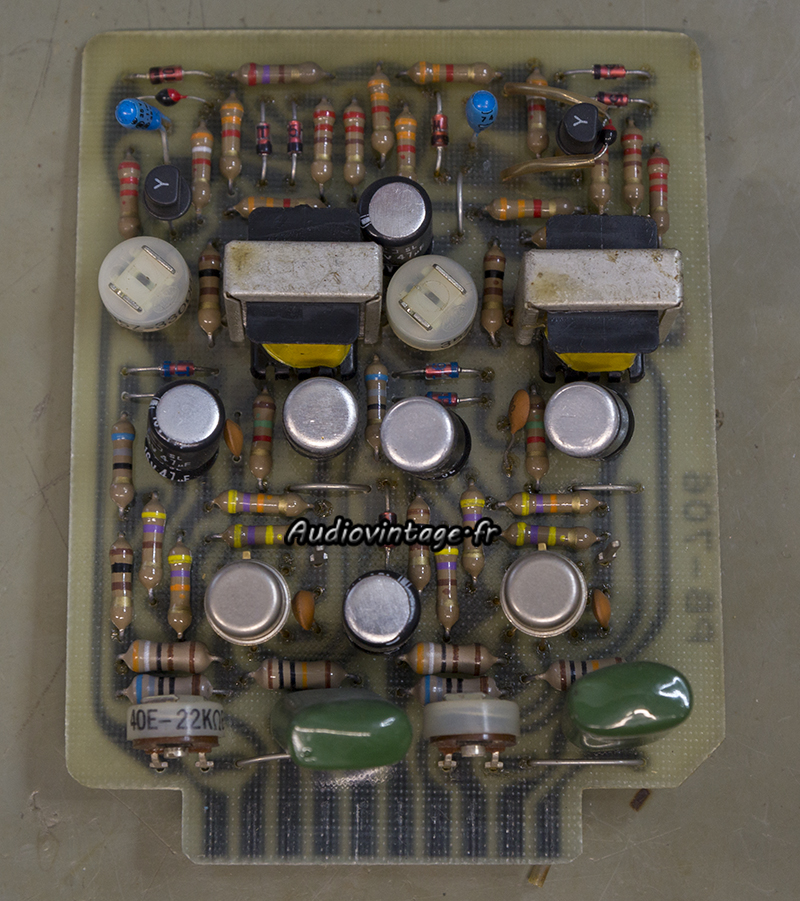

Luxman M-150 : circuit driver à revoir.

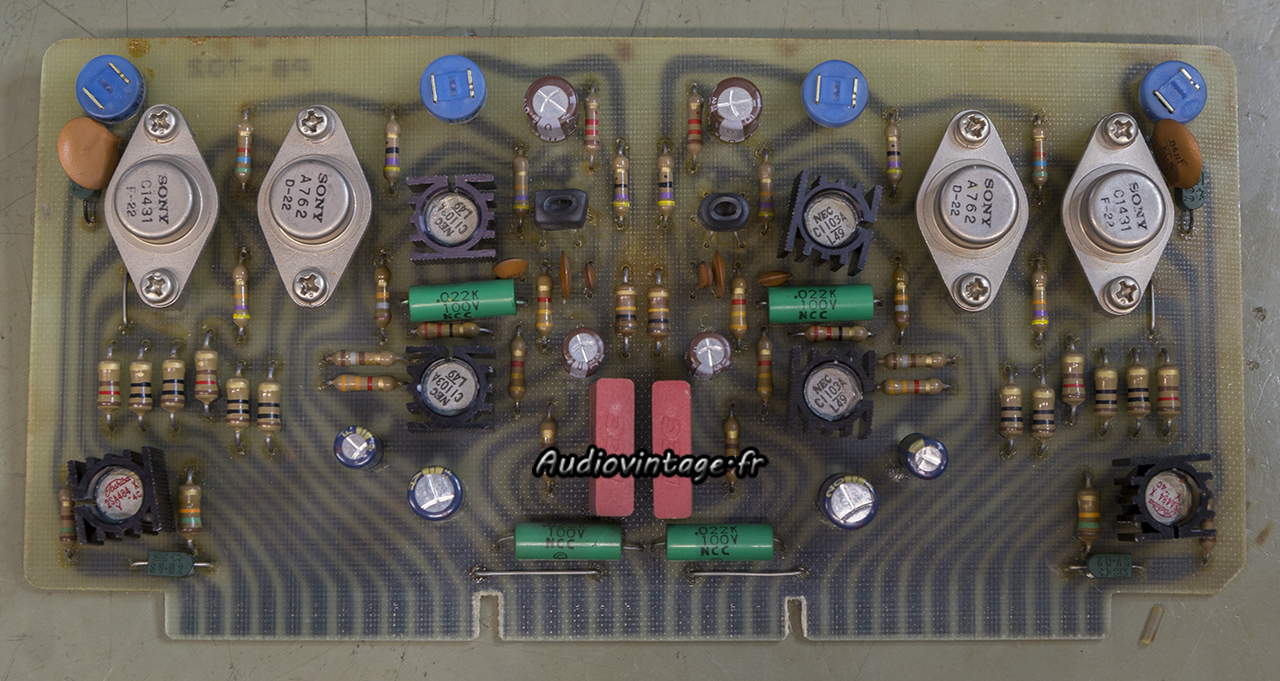

Le circuit driver.

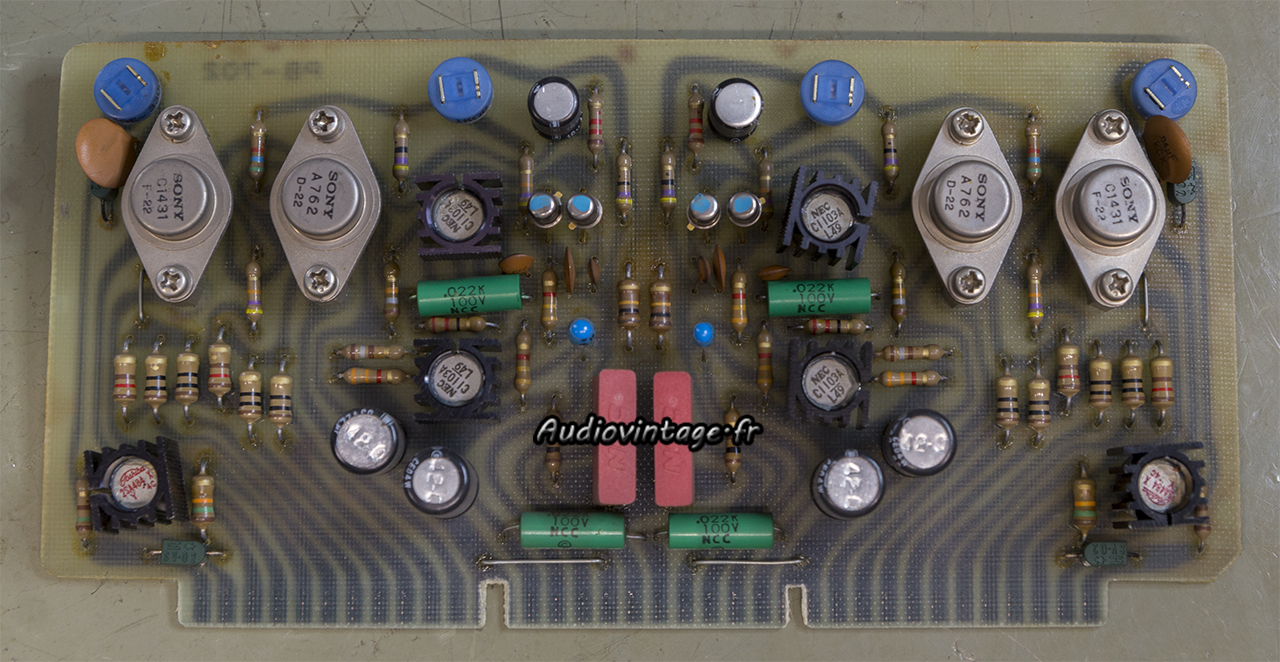

Luxman M-150 : circuit driver révisé.
Condensateurs chimiques remplacés y compris certains transistors.

Luxman M-150 : circuit vumètre à réviser.
Le circuit de gestion des vumètres.

Luxman M-150 : circuit vumètre révisé.
Condensateurs chimiques neufs.

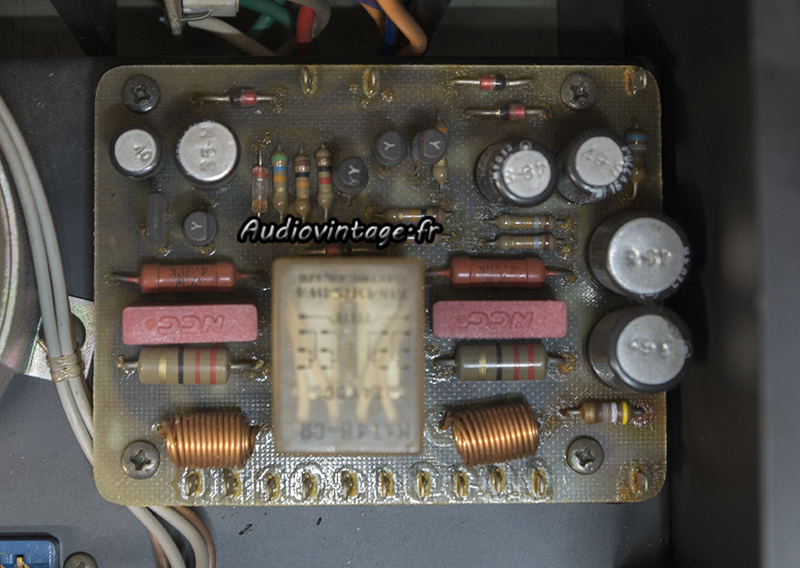

Luxman M-150 : circuit de protection à réviser.
Le circuit de protection.

Luxman M-150 : relais à nettoyer.
Le relais est retiré et ses contacts désoxydés.

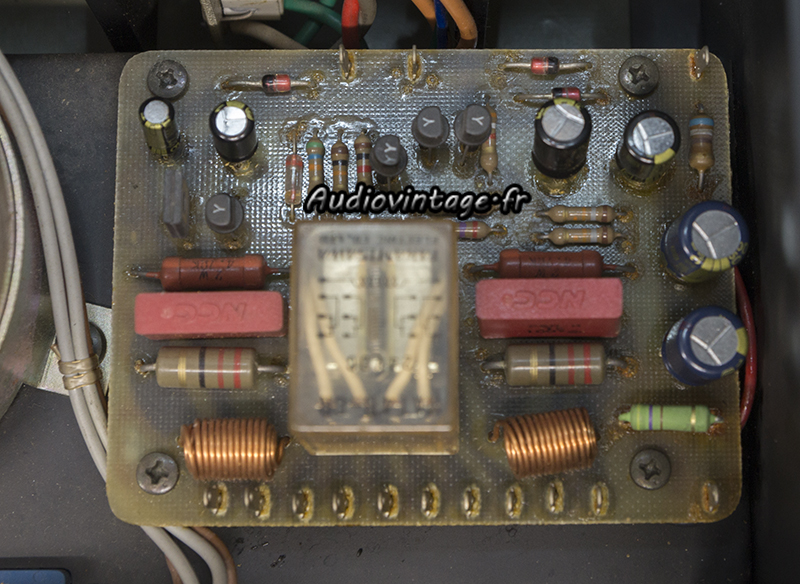

Luxman M-150 : circuit de protection révisé.
Condensateurs chimiques neufs ainsi qu’une résistance qui avait souffert (légèrement sous dimensionnée d’origine).

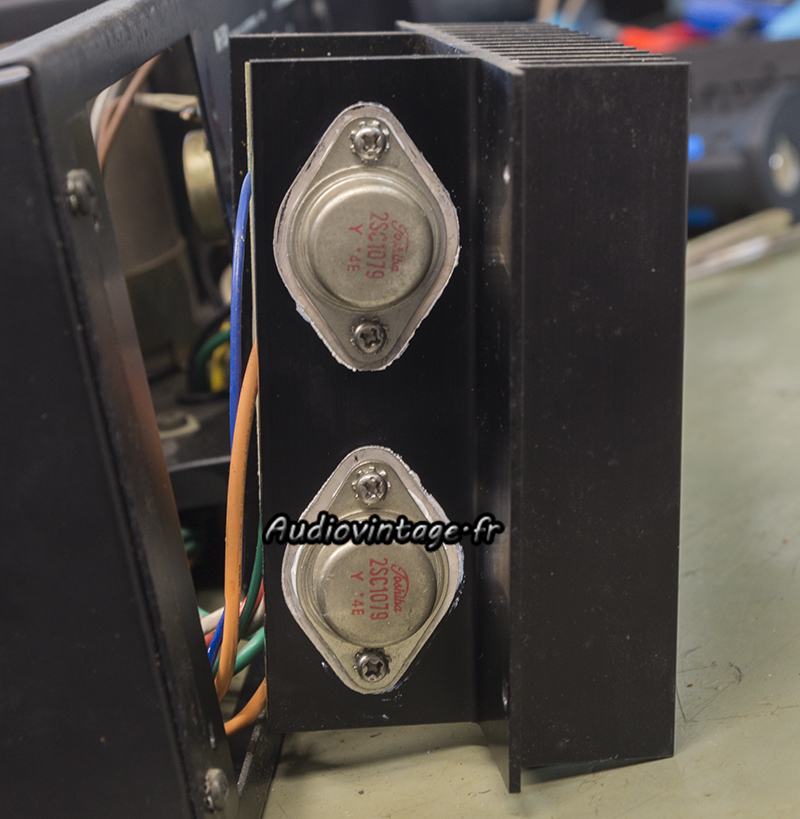

Luxman M-150 : micas neufs et graisse fraiche.
Tous les transistors de puissances sont retirés, testés, puis remontés sur des micas neufs et de la graisse fraiche.

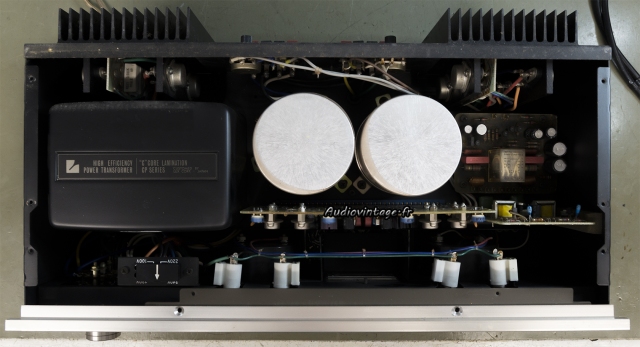

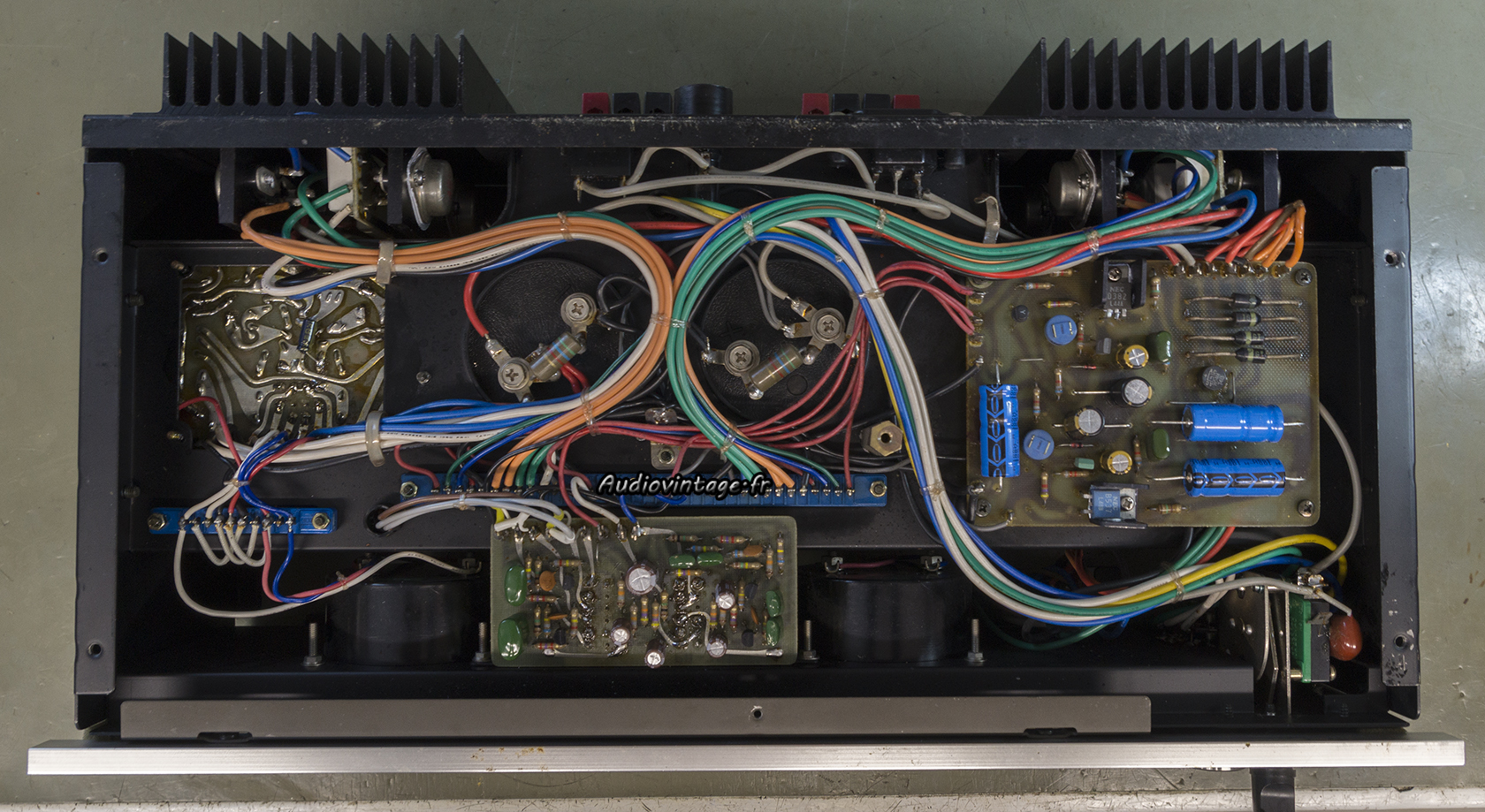

Luxman M-150 : terminé.
Luxman M-150 : terminé.
Les tensions d’alimentations, courant de repos et offset sont ajustés. Les ampoules derrière les vumètres sont remplacées. Enfin, toutes les commandes sont nettoyées. Terminé.

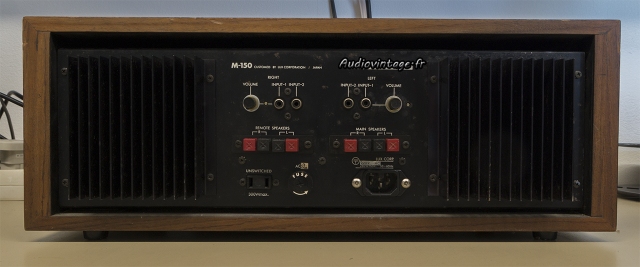

Luxman M-150 : connectique.

Les mesures :

Luxman M-150 : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

Luxman M-150 : distorsion-a-2x75w-sous-8-ohms

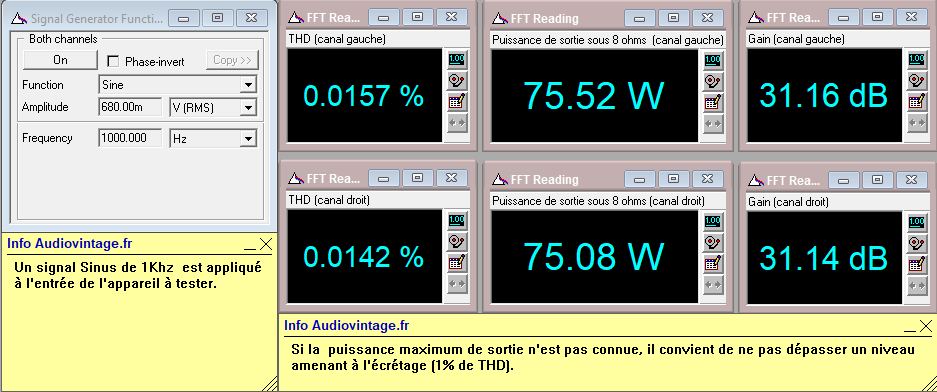

Distorsion à la puissance nominale de 2x75w sous 8 ohms.

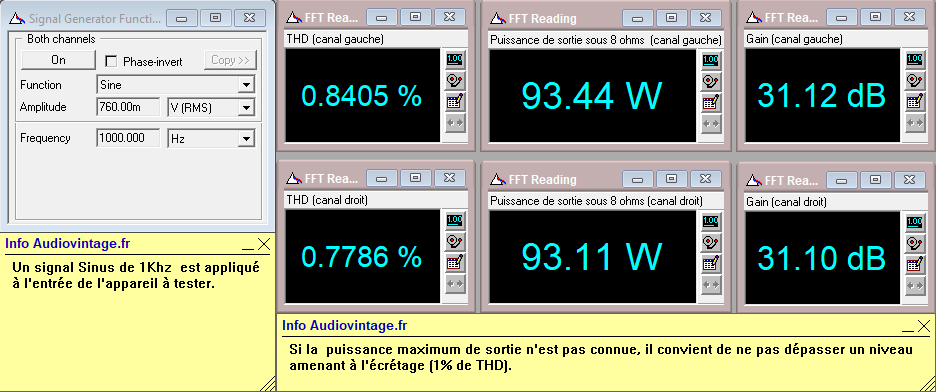

Luxman M-150 : distorsion-a-2x93w-sous-8-ohms
Il y a un peu de « rab » en puissance de sortie 🙂

Luxman M-150 : IMD-a-2x1w-sous-8-ohms

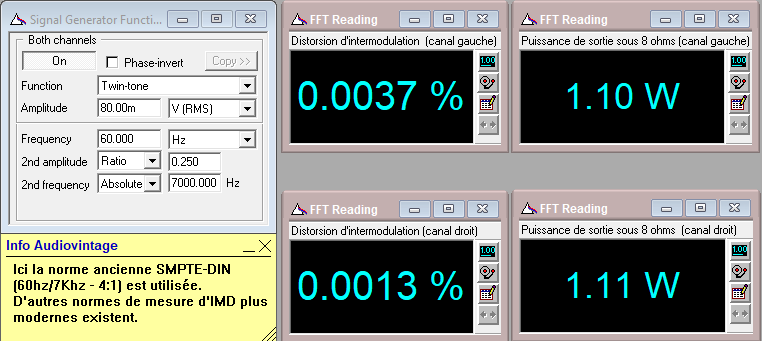

Distorsion d’intermodulation à 2x1w sous 8 ohms.

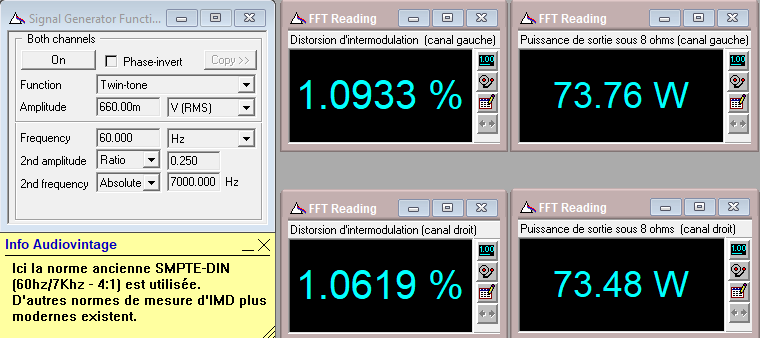

Luxman M-150 : puissance-de-sortie-sous-8-ohms-a-lecretage-en-IMD
Puissance de sortie sous 8 ohms à l’écrêtage en IMD.

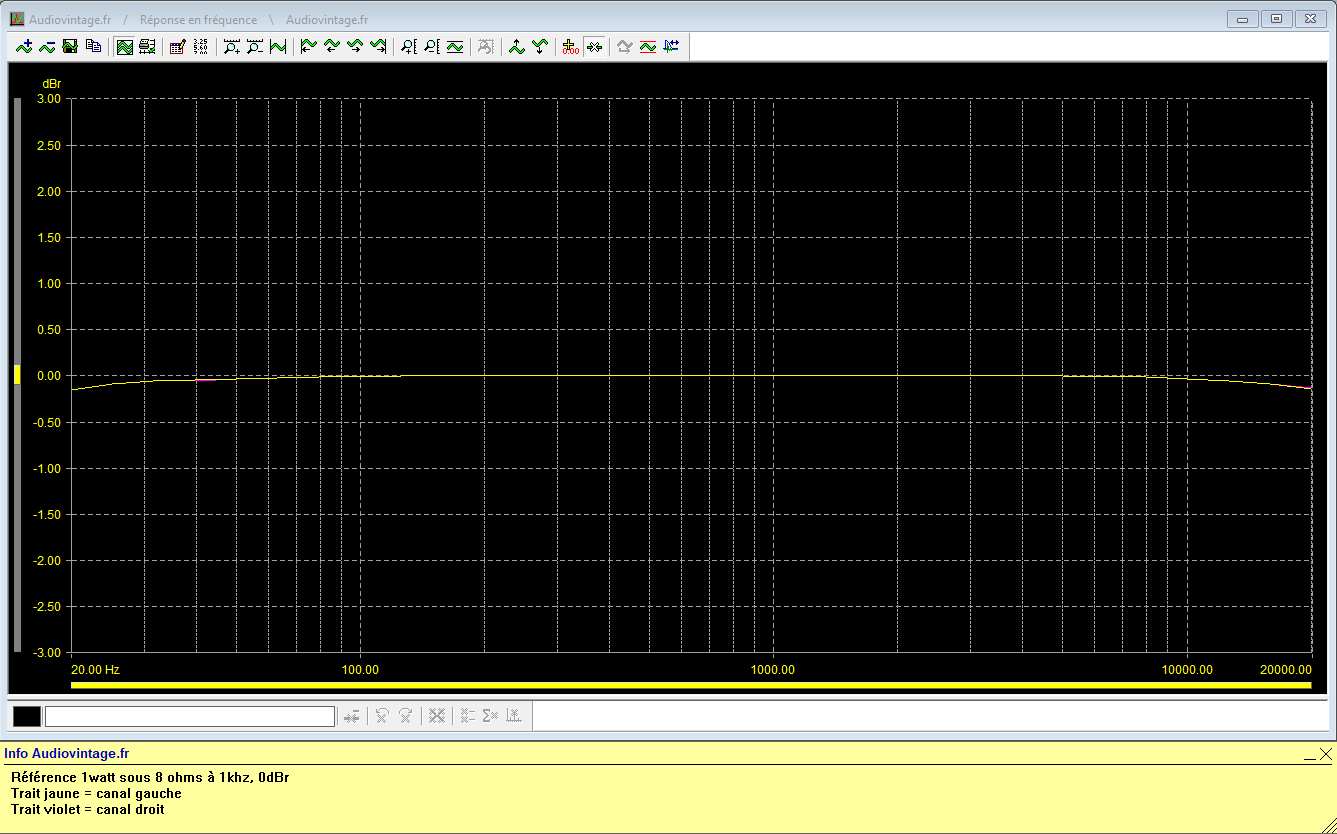

Luxman M-150 : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

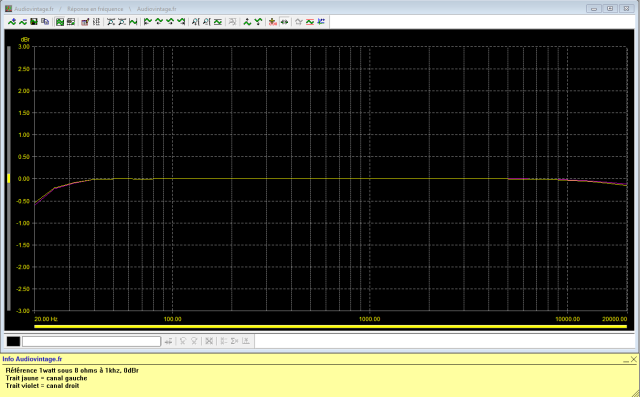

Luxman M-150 : reponse-en-frequence-a-2x1w-sous-8-ohms-filtre-subsonic-active
Réponse en fréquence à 2x1w sous 8 ohms, filtre subsonic activé.

Luxman M-150 : rapport-signal-bruit-a-2x1w-sous-8-ohms

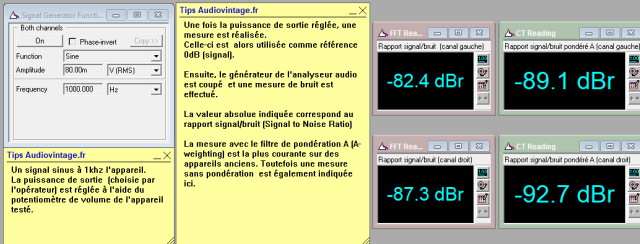

Rapport signal bruit à 2x1w sous 8 ohms.

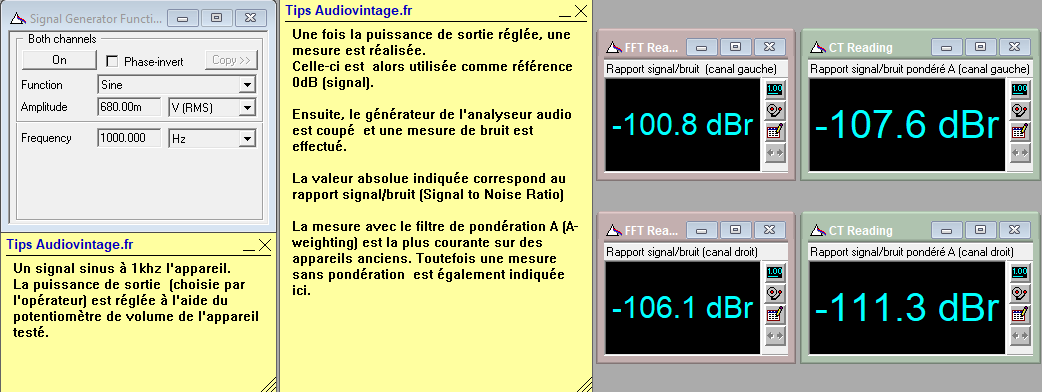

Luxman M-150 : rapport-signal-bruit-a-2x75w-sous-8-ohms
Rapport signal bruit à 2x75w sous 8 ohms.

Les mesures à l’oscilloscope :

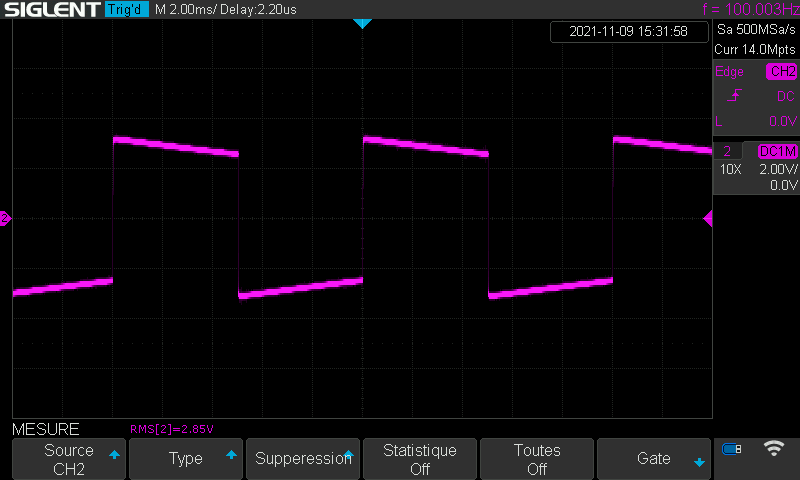

Luxman M-150 : signal-carre-a-100hz

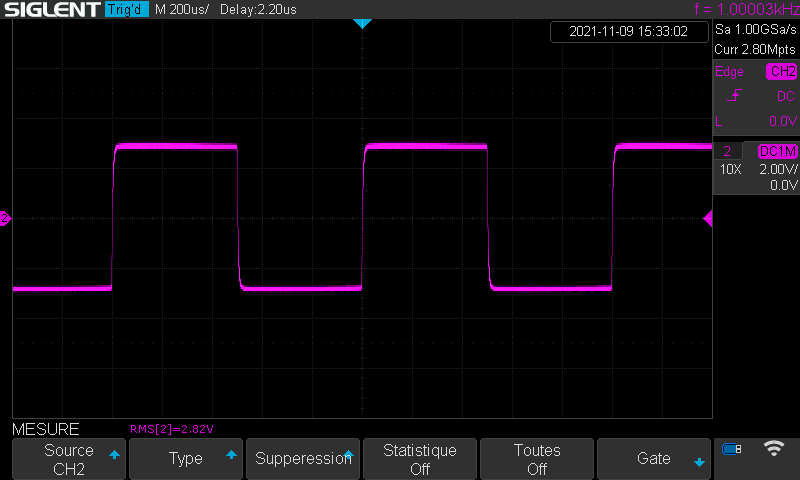

Luxman M-150 : signal-carre-a-1khz

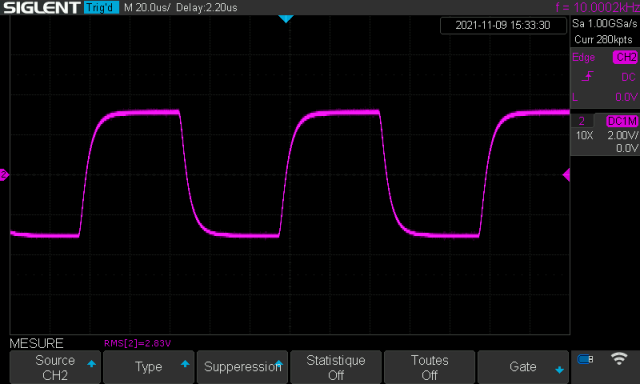

Luxman M-150 : signal-carre-a-10khz

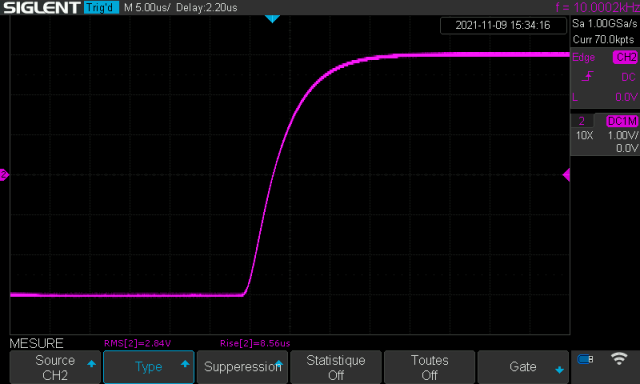

Luxman M-150 : temps-de-montee-a-10khz

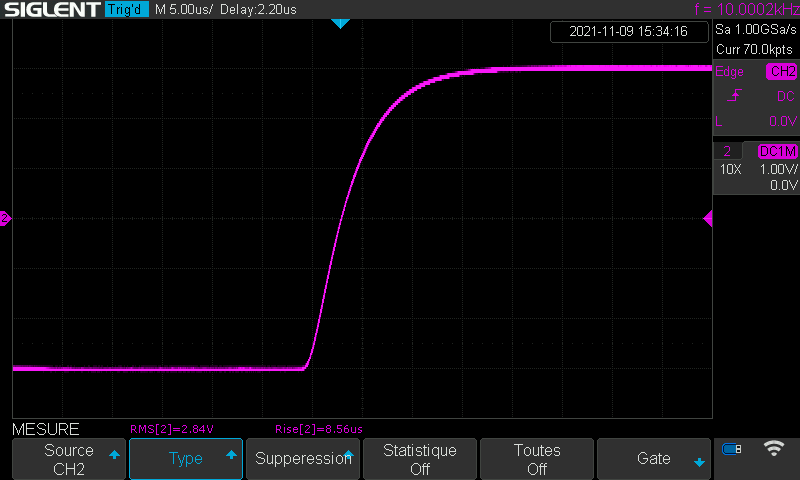

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
