Un gros bloc de puissance Luxman M-03. Il serait parfait s’il fonctionnait ! Mais on va arranger cela.

Accompagnant le préampli Luxman C-03, ce M-03 fait des caprices.
Il ne se passe rien à l’allumage, les étages de puissance sont alimentés, tous les fusibles sont bons.
Le problème vient d’un régulateur dont les soudures ont lâché. Il va également avoir droit à une révision sérieuse, quasi obligatoire sur ces séries.

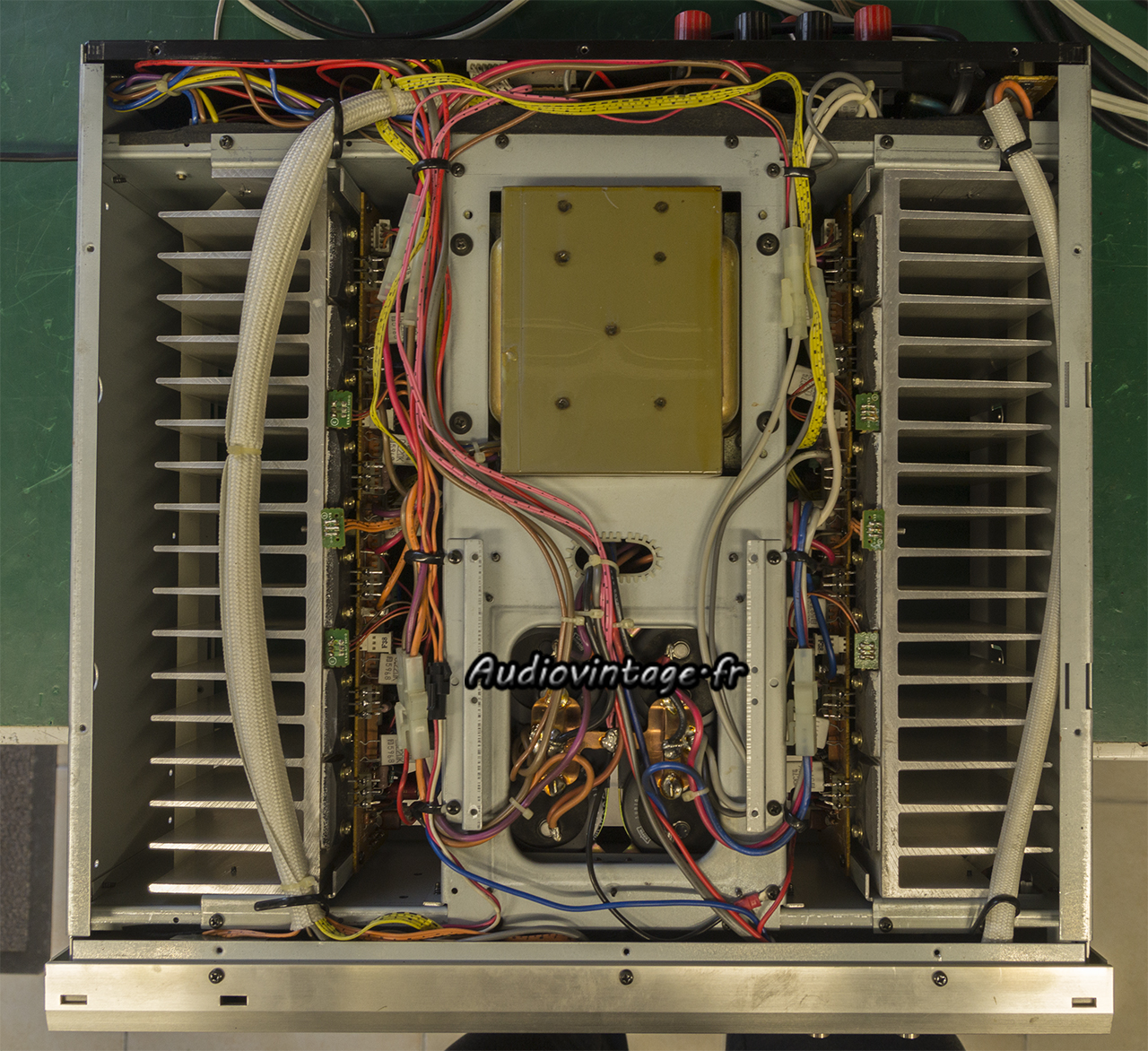

Luxman M-03

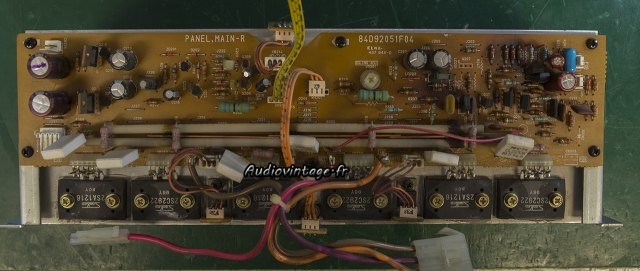

Retrait du circuit d’amplification droit. Quelques traces de chauffe habituelles sous des résistances bien trop proches du circuit ou elles sont soudées, des traces de colle corrosive à supprimer impérativement, une résistance d’ajustement du courant de repos qui s’avère finalement bien fatiguée, des soudures en mauvais état tout comme certains condensateurs chimiques.
Des soucis communs et « traditionnels ».

Luxman M-03

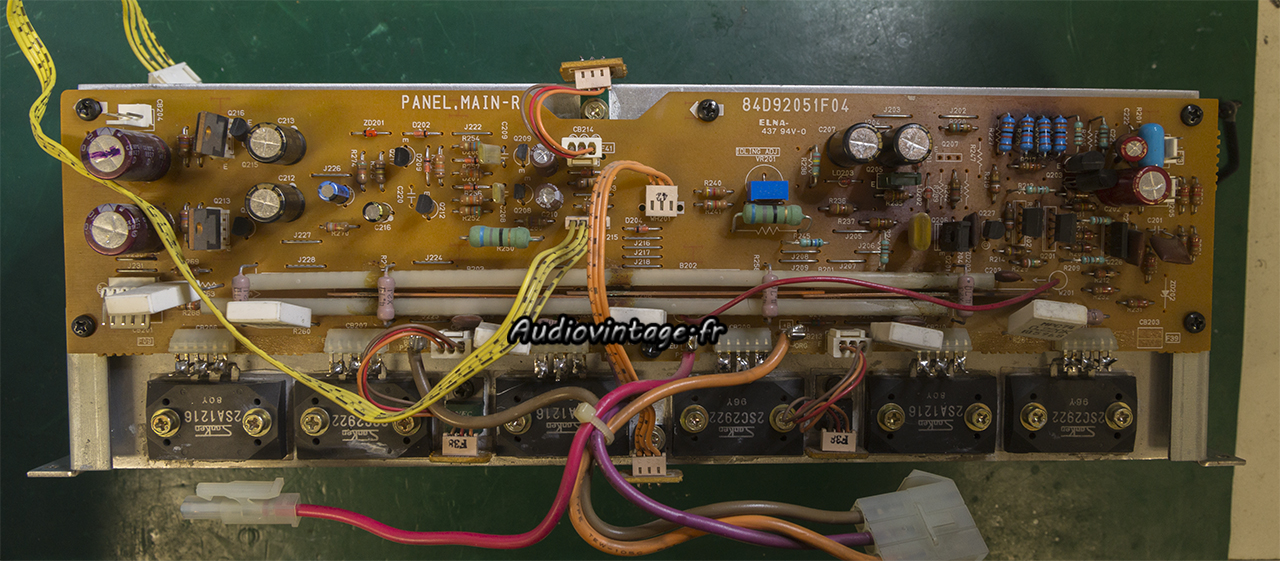

Les transistors de puissances ont été dessoudés pour accéder au côté « soudures ». Soudures louches refaites, résistances remplacées (dans le but de les éloigner un peu du circuit) certains condensateurs remplacés, résistance ajustable neuve, colle corrosive supprimée. Le compte est bon.
Le canal gauche bien que légèrement différent du droit reçoit des soins identiques.

Luxman M-03

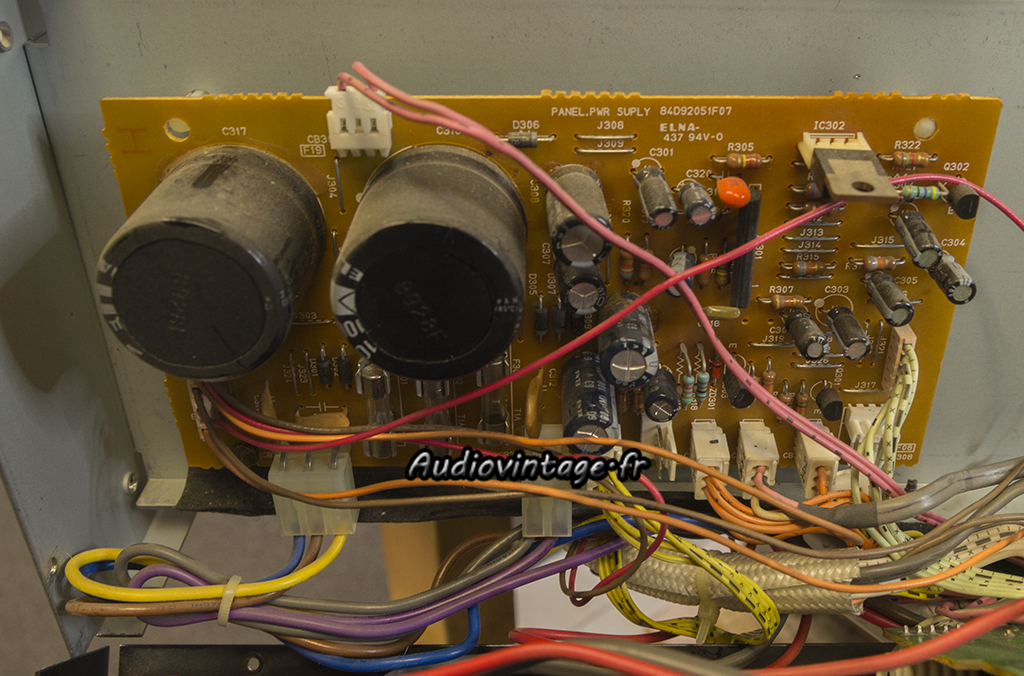

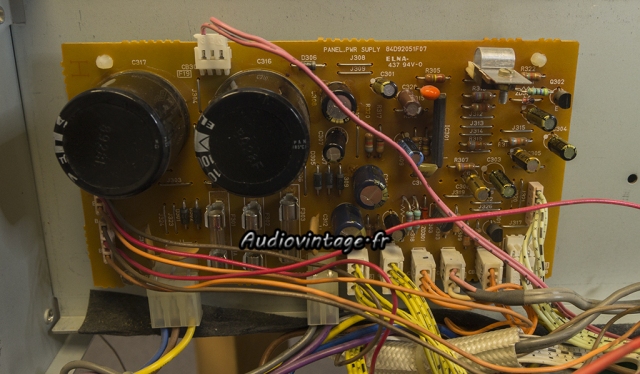

A l’arrière, le circuit d’alimentation et de protection.

Luxman M-03
De nombreux condensateurs neufs prennent place, et des soudures sont refaites.

Luxman M-03

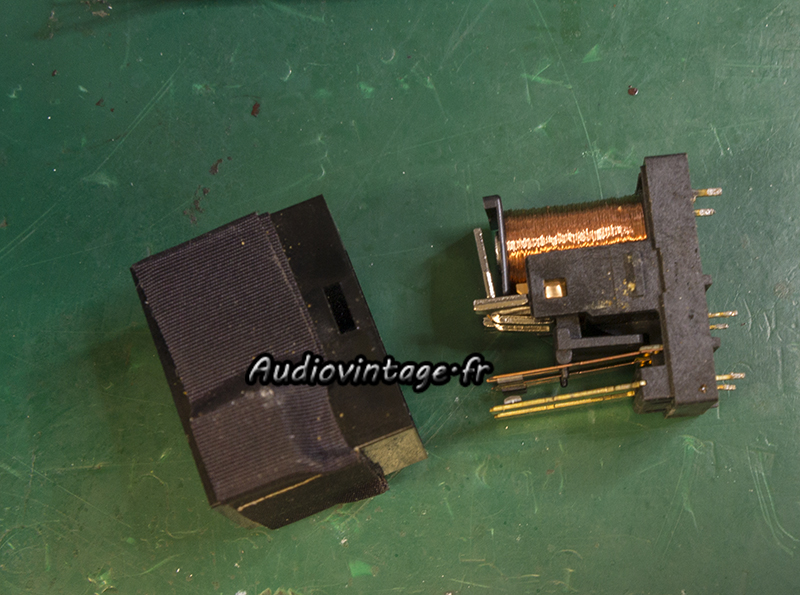

Toujours à l’arrière, le bloc « bornier » HP est démonté et les deux relais sont ouvert et leurs contacts nettoyés.

Luxman M-03
Luxman M-03

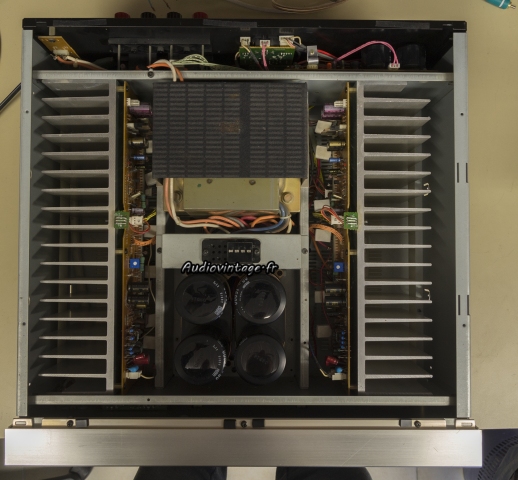

Terminé. Les courants de repos sont ajustés sans difficulté grâce aux nouvelles résistances ajustables.

Luxman M-03

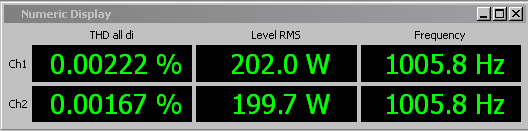

Distorsion à puissance nominale sous 8 ohms.

Luxman M-03

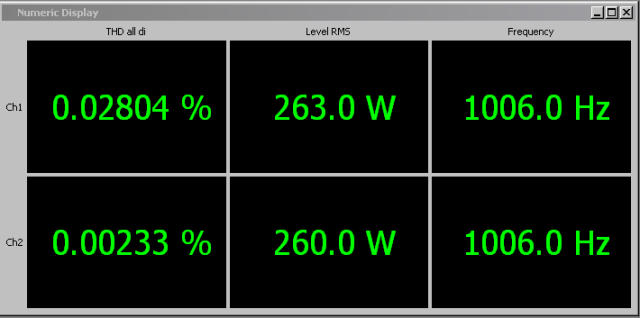

Distorsion relevée à 2x260w sous 8 ohms.

Luxman M-03

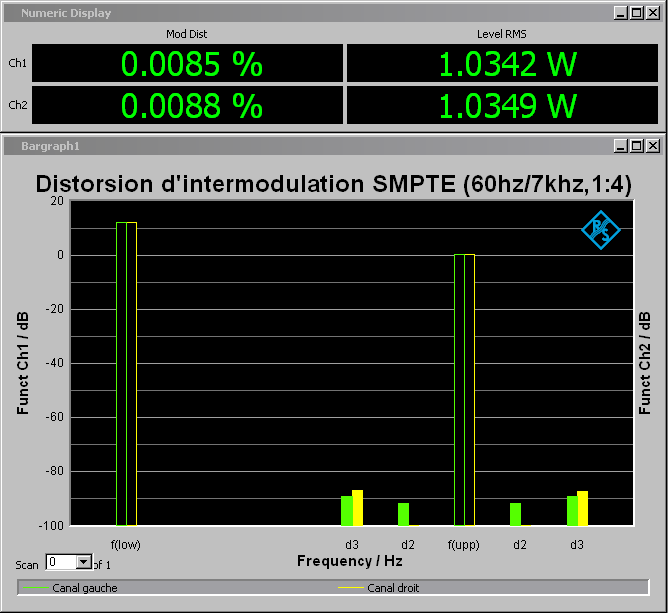

Distorsion d’intermodulation à 2x1w sous 8 ohms.

Luxman M-03

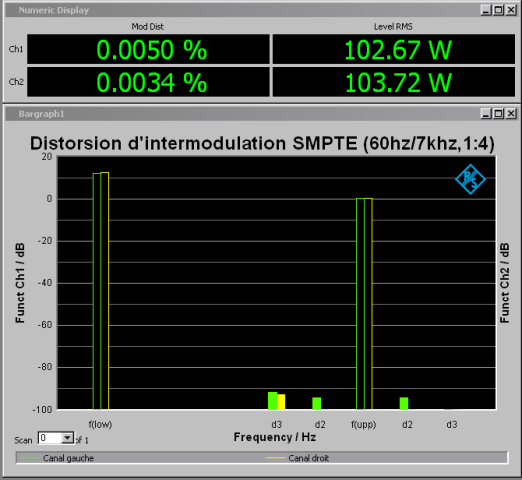

Distorsion d’intermodulation à 2x100w sous 8 ohms.

Luxman M-03

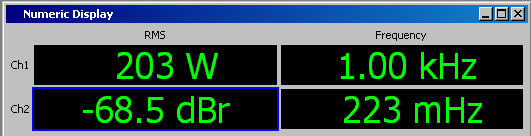

Diaphonie à puissance nominale sous 8 ohms.

Luxman M-03

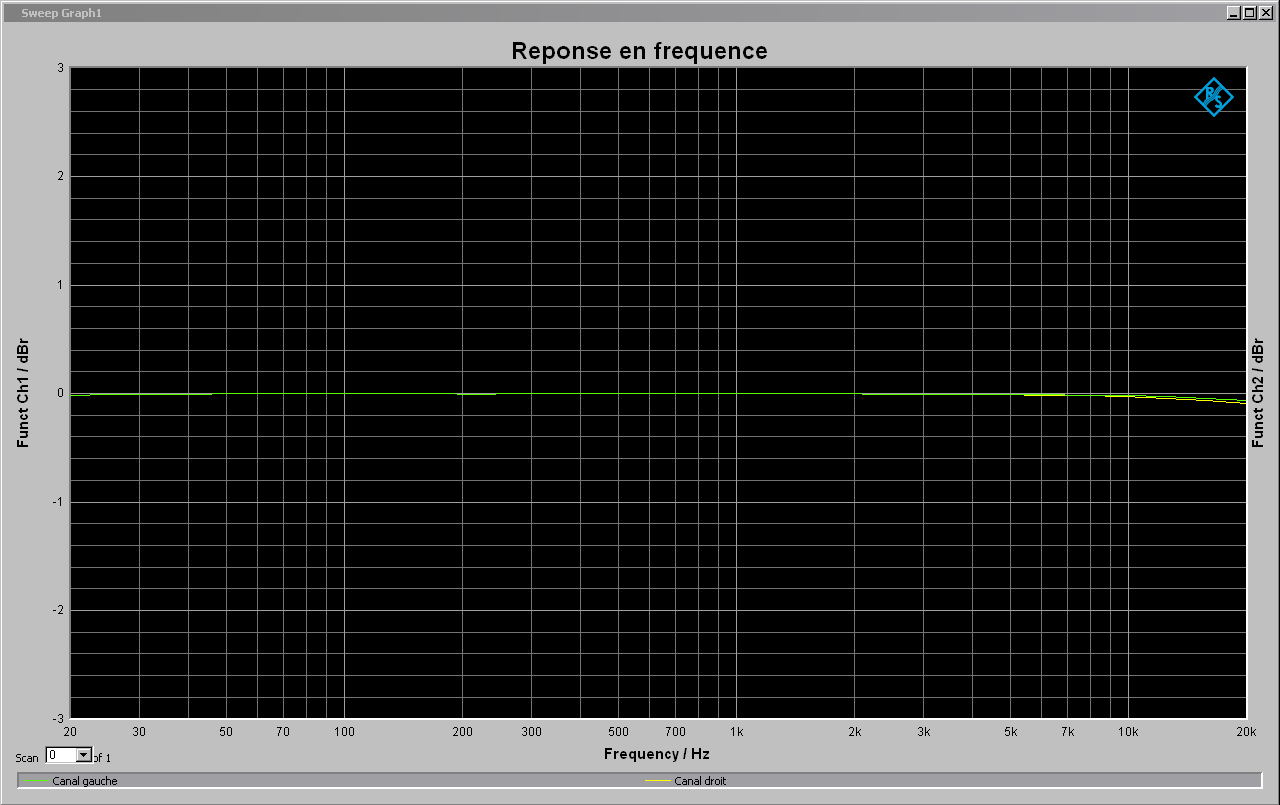

Réponse en fréquence sous 8 ohms, 1w à 1khz.

Luxman M-03
Rapport signal bruit sous 8 ohms (50w à 1khz).

Luxman M-03
Luxman M-03
Luxman M-03
Luxman M-03
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

Luxman M-03

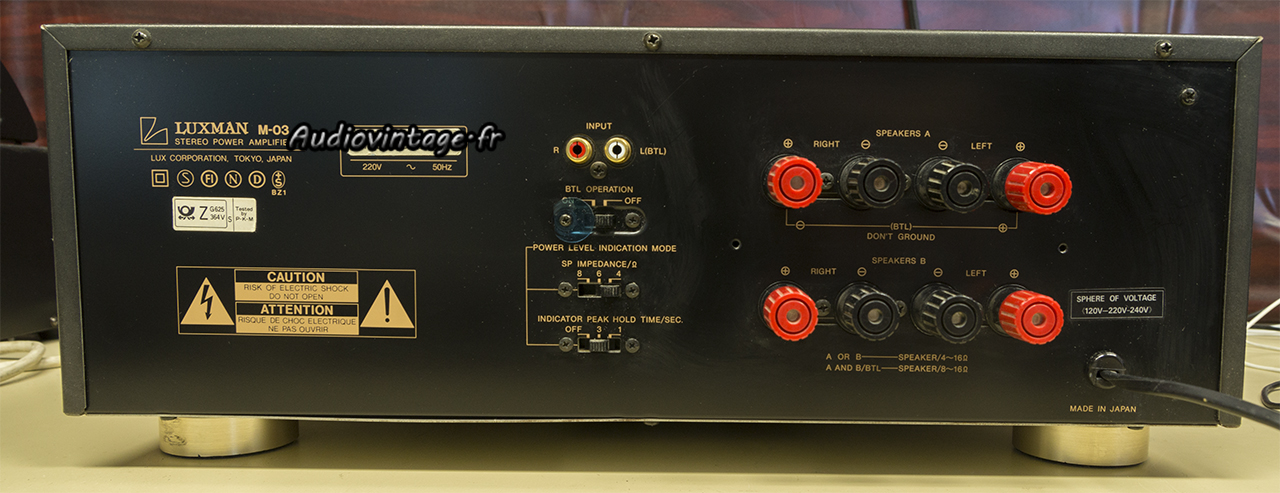

Connectique.

Luxman M-03

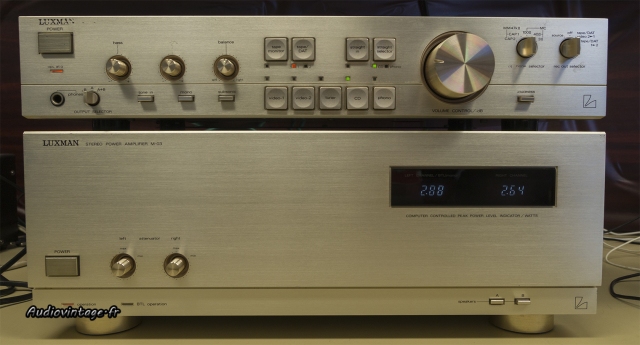

Association réussie.
