Un gros « dossier » que ce Luxman R-1045. Mais ce très bon receiver méritait bien de se pencher sérieusement sur sa remise en forme.

Luxman R-1045
L’appareil est un héritage paternel. Il s’avère qu’un peu de « bidouillage » a été fait, le rendant possiblement dangereux lors de son utilisation.

Luxman R-1045

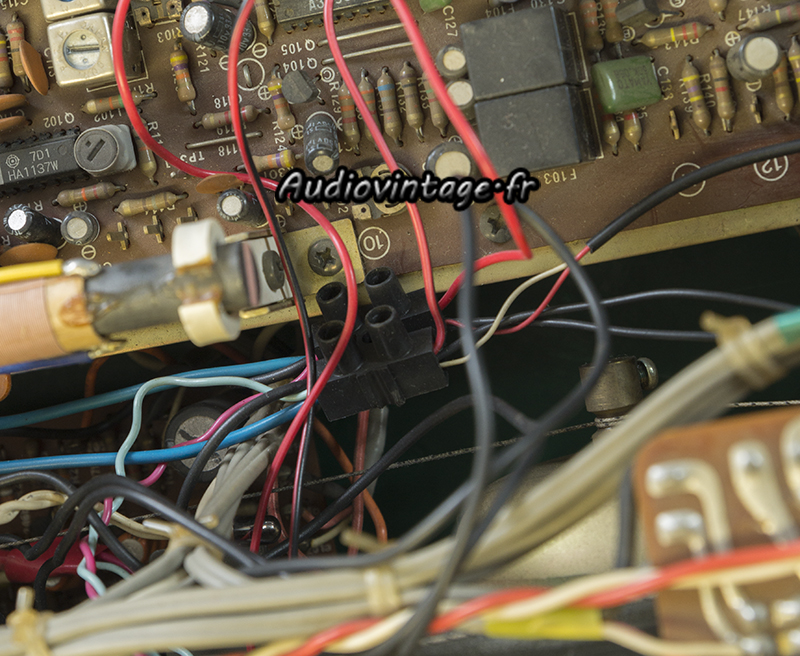

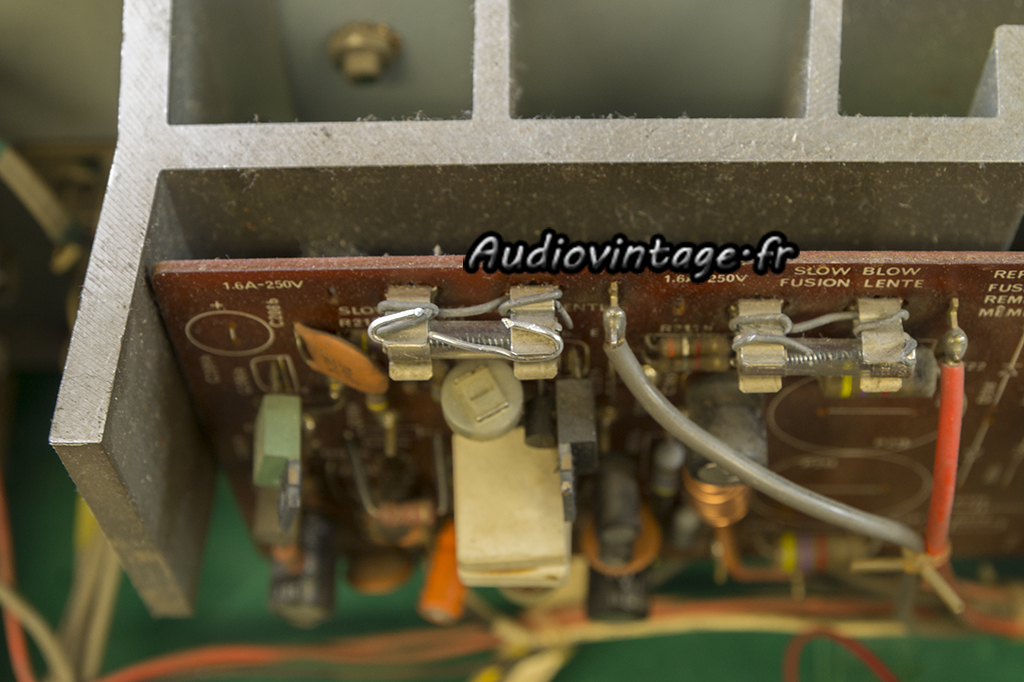

Tous les fusibles de l’appareil (il y en a 10 en tout) ont été shuntés.

Luxman R-1045

Luxman R-1045
L’éclairage de la façade a été bricolé. On y trouve désormais des néons 220v et quelques mètres de fils.
Autrement dit, on a du 220v qui se ballade un peu partout et aucun fusible pour faire le job au cas où…
Le Luxman n’a pas été mis en route depuis longtemps. Quelques essais montrent qu’il n’y a pas de panne sur les étages d’amplifications comme je le craignait.
On a droit aux traditionnels soucis de commandes encrassées et surtout, le tuner FM est à la « ramasse ». La réception en mono est correcte sans plus, mais aucune réception en stéréo.

Luxman R-1045

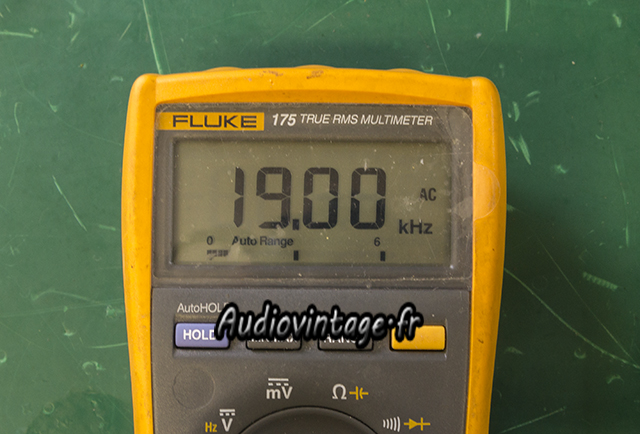

Avant de passer aux grosses « manœuvres », un petit contrôle du pilote 19khz explique l’absence de stéréo.

Luxman R-1045
Une fois réglé correctement, la stéréo réapparait, il faudra quand même passer un peu de temps plus tard sur le tuner pour le ré-aligner correctement.

Luxman R-1045

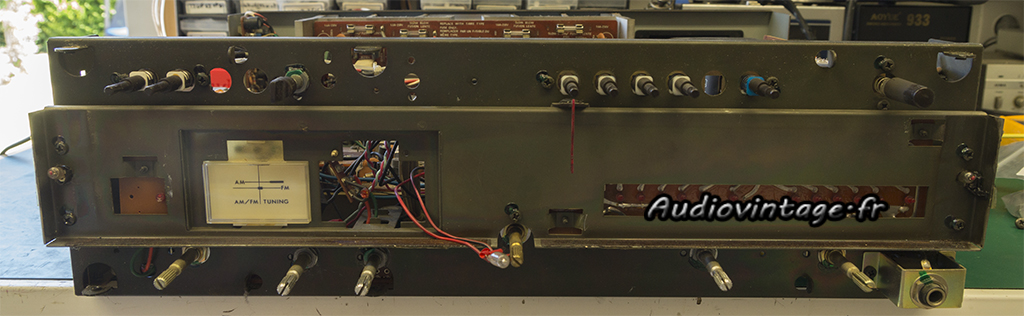

Je démonte la façade. De chaque côté, on aperçoit les néons 220v, tout comme celui qui a été rapporté au milieu de l’appareil.

Luxman R-1045

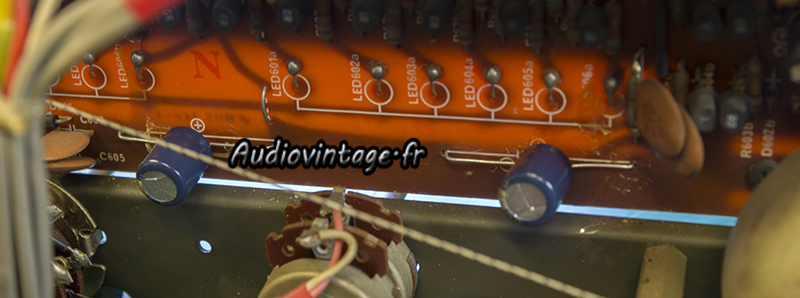

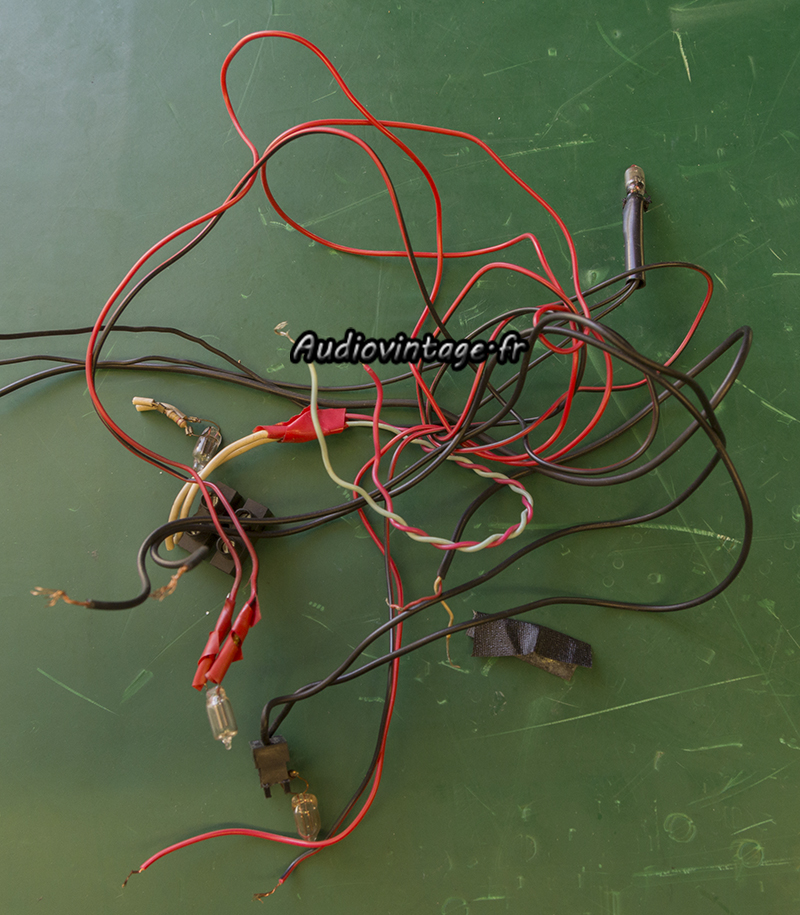

Je retire tout ce bazar et je refais l’éclairage comme à l’origine.

Luxman R-1045
Le circuit de gestion des vumètres à leds. Le condensateur axial visible à droite est foutu, il fuit.

Luxman R-1045
C’est désormais de l’histoire ancienne.

Luxman R-1045

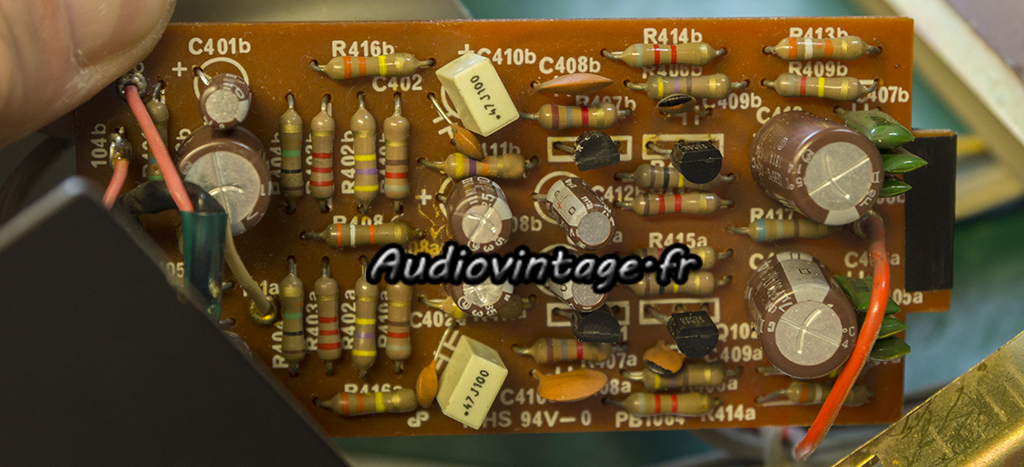

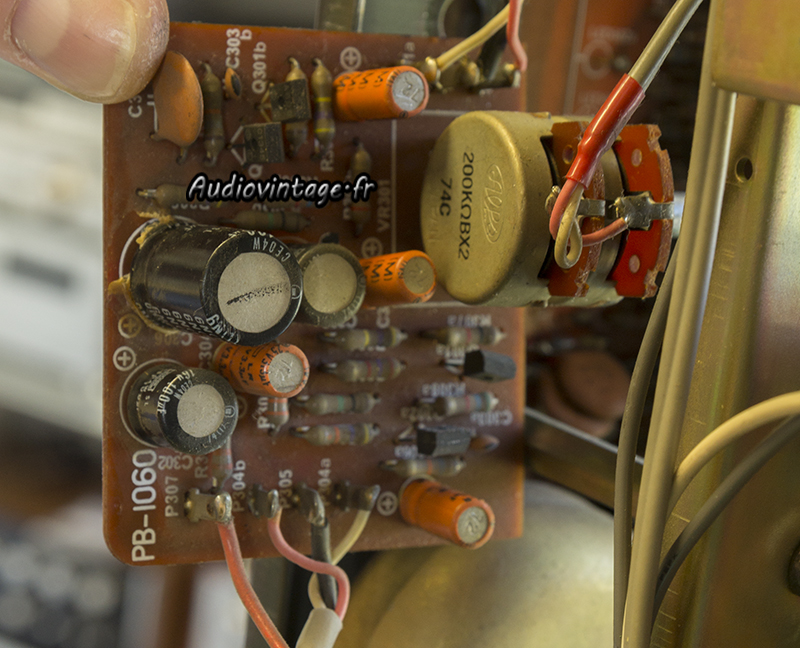

Le petit circuit ampli ligne (ou « Flat amp » ou « buffer ») qui supporte également, le potentiomètre de volume.

Luxman R-1045
Chimiques et transistors neufs.

Luxman R-1045

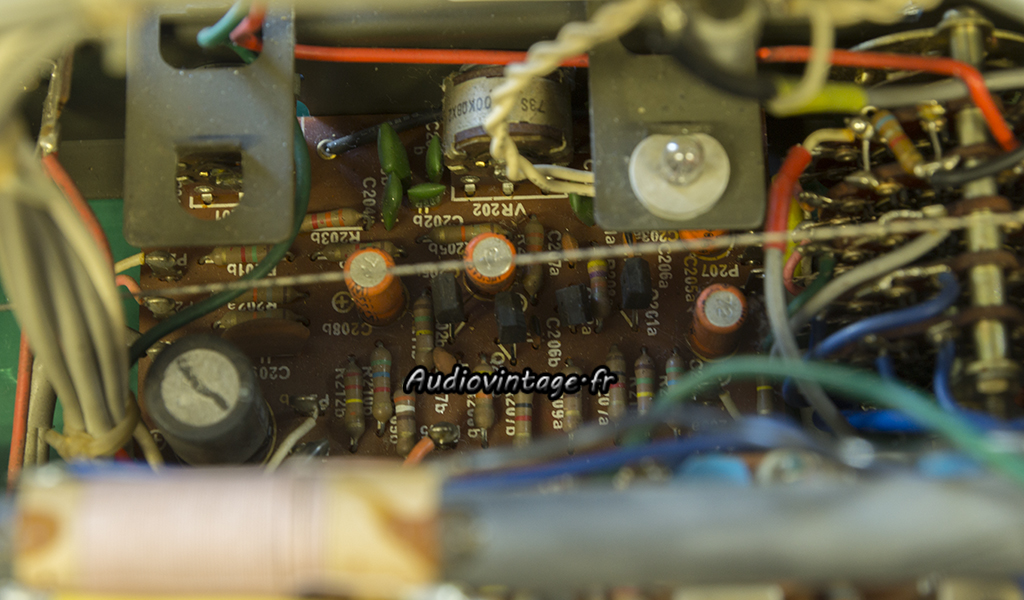

Le circuit de tonalité, un peu caché mais accessible sans mettre en pièce l’appareil.

Luxman R-1045
Ici aussi, chimiques et transistors neufs.

Luxman R-1045

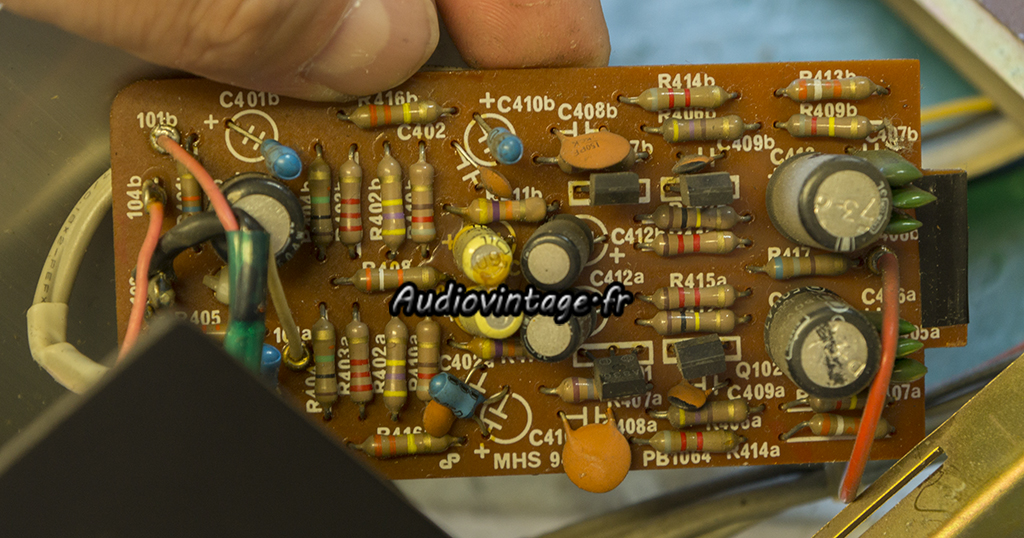

Le circuit phono.

Luxman R-1045
Intervention identique.

Luxman R-1045

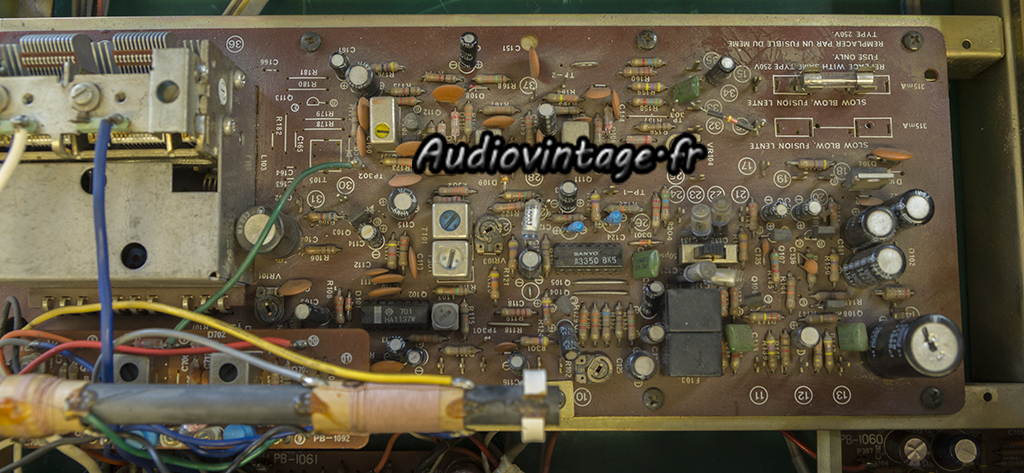

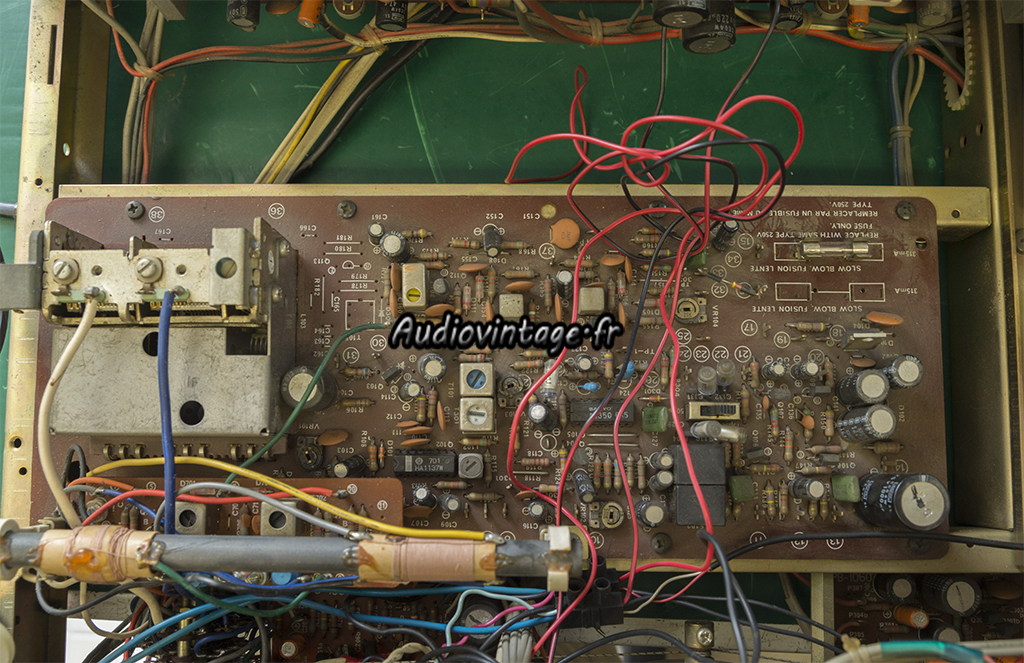

La section Tuner.

Luxman R-1045

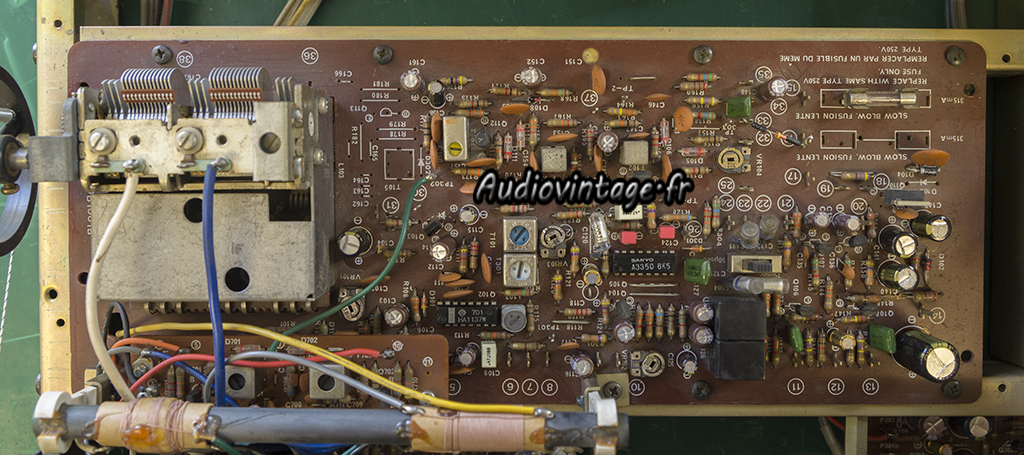

Tous les chimiques sont neufs et certains transistors remplacés.

Luxman R-1045
Le circuit driver. Vous aurez bien évidemment reconnu le circuit imprimé du L30/L31. La différence principale étant la section alimentation déportée ailleurs.

Luxman R-1045

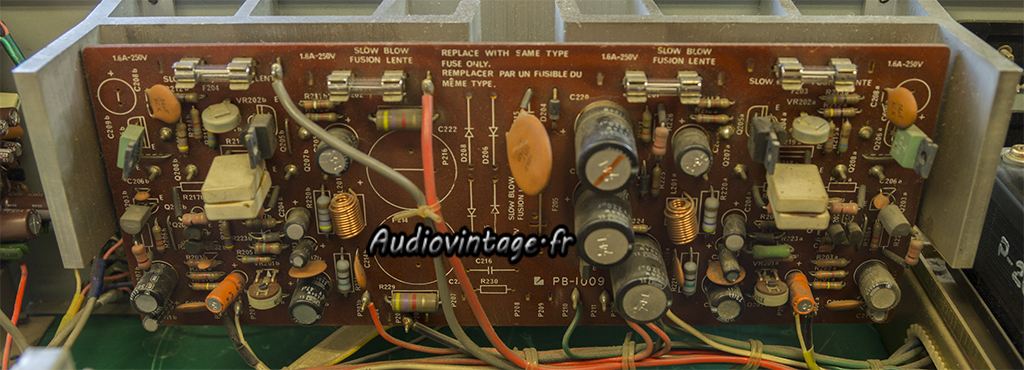

Tous les chimiques sont neufs, et également certains transistors. Quelques optimisations (thermiques) sont réalisées.

Luxman R-1045

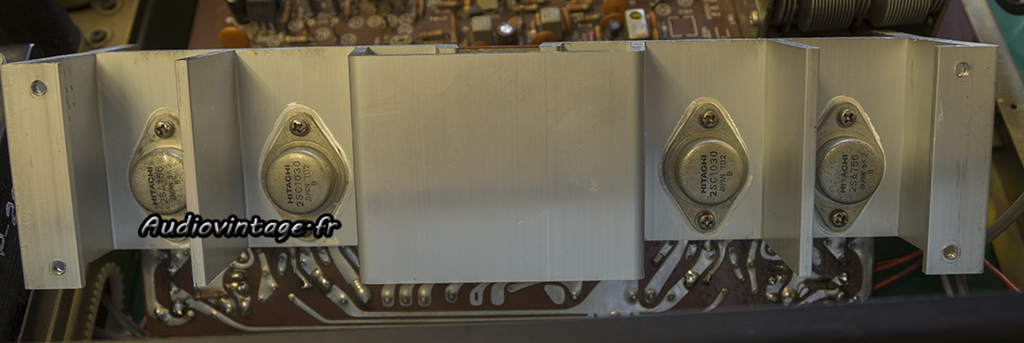

Les transistors de puissances sont démontés, testés et remontés sur des micas d’isolation neufs et de la graisse fraiche.

Luxman R-1045
Les condensateurs de filtrage d’alimentation.

Luxman R-1045

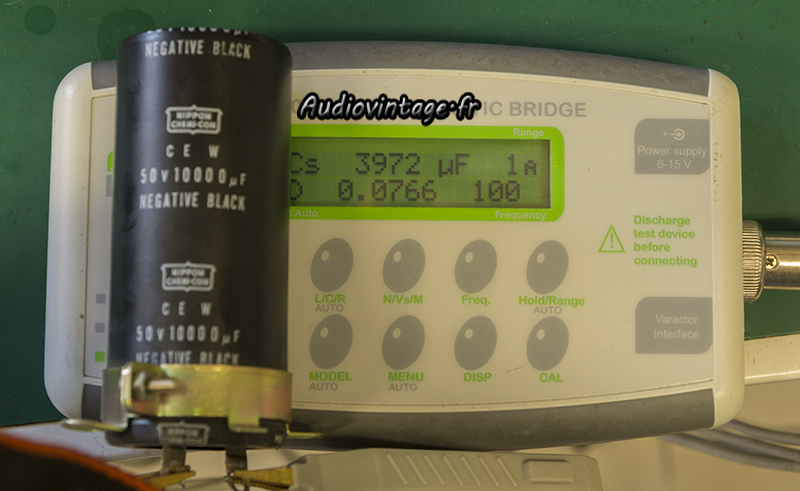

3900uf pour 10000uf attendu. Complètement cuit.

Luxman R-1045

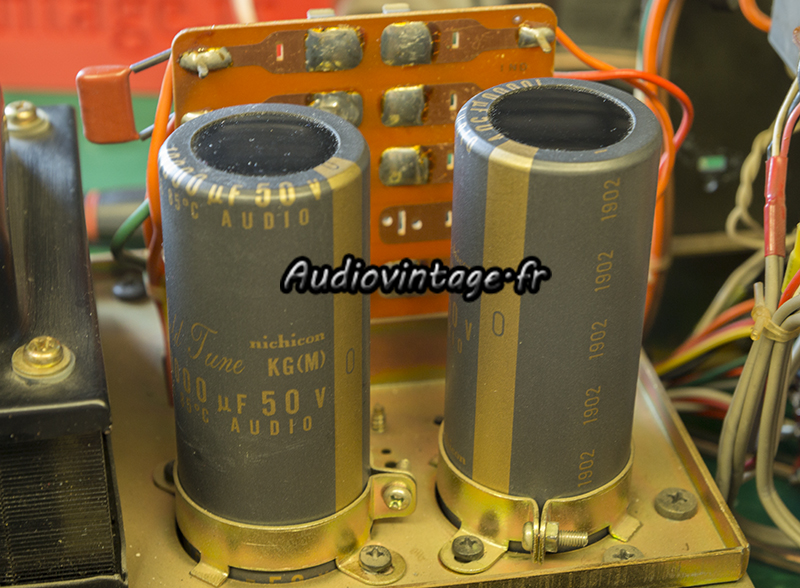

Les remplaçants de qualité sont en place.

Luxman R-1045
Luxman R-1045

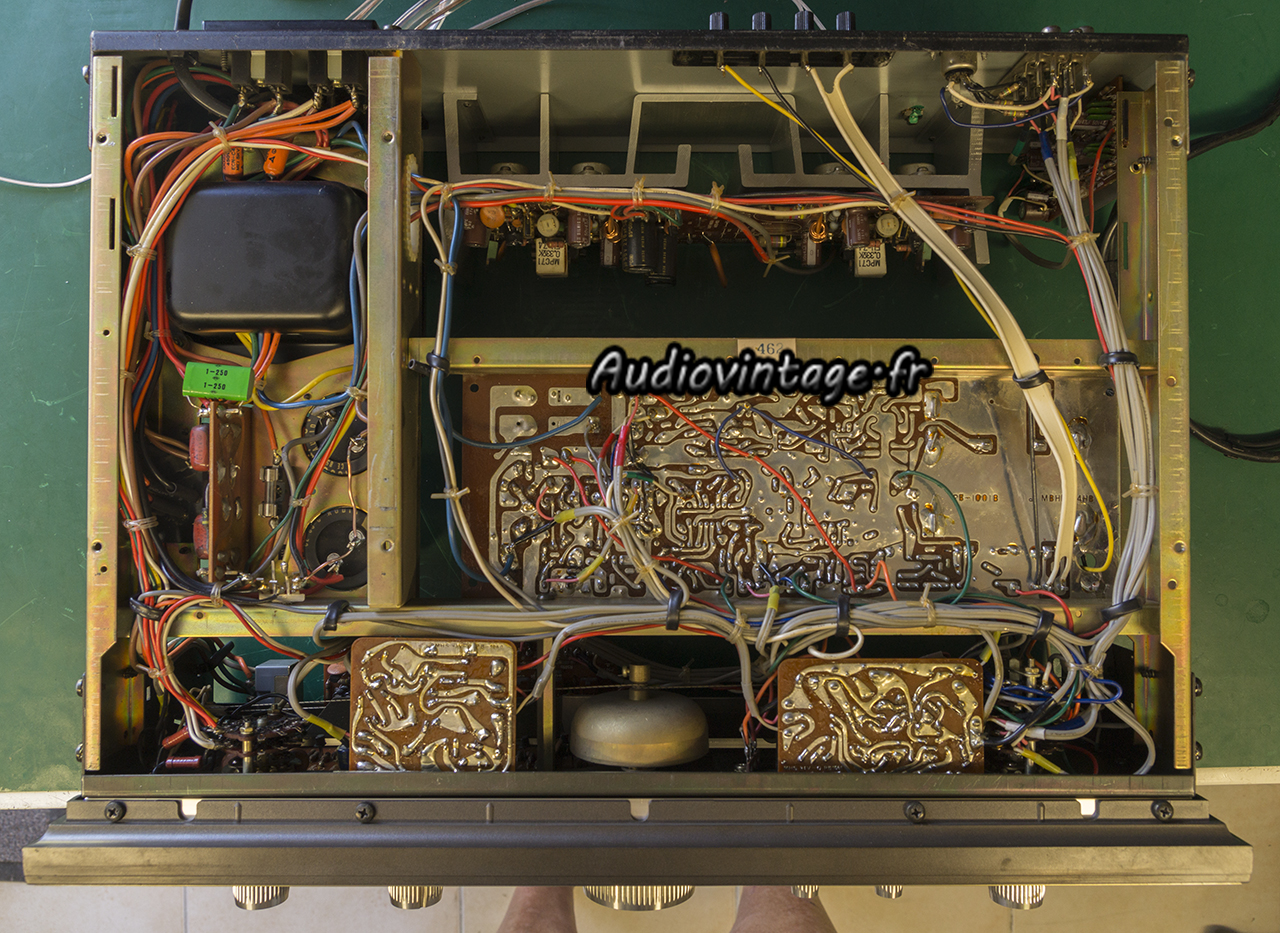

Pour le remplacement des composants, c’est terminé. Bias et offset sont réglés.

Luxman R-1045
Je m’attaque au tuner.

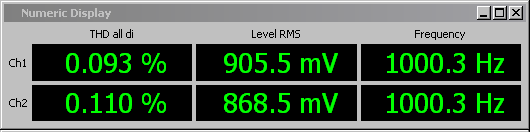

Distorsion relevée en FM mono avant réglage, ce n’est pas si mal.

Luxman R-1045
La même chose mais en stéréo cette fois-ci et après réglage.

Luxman R-1045

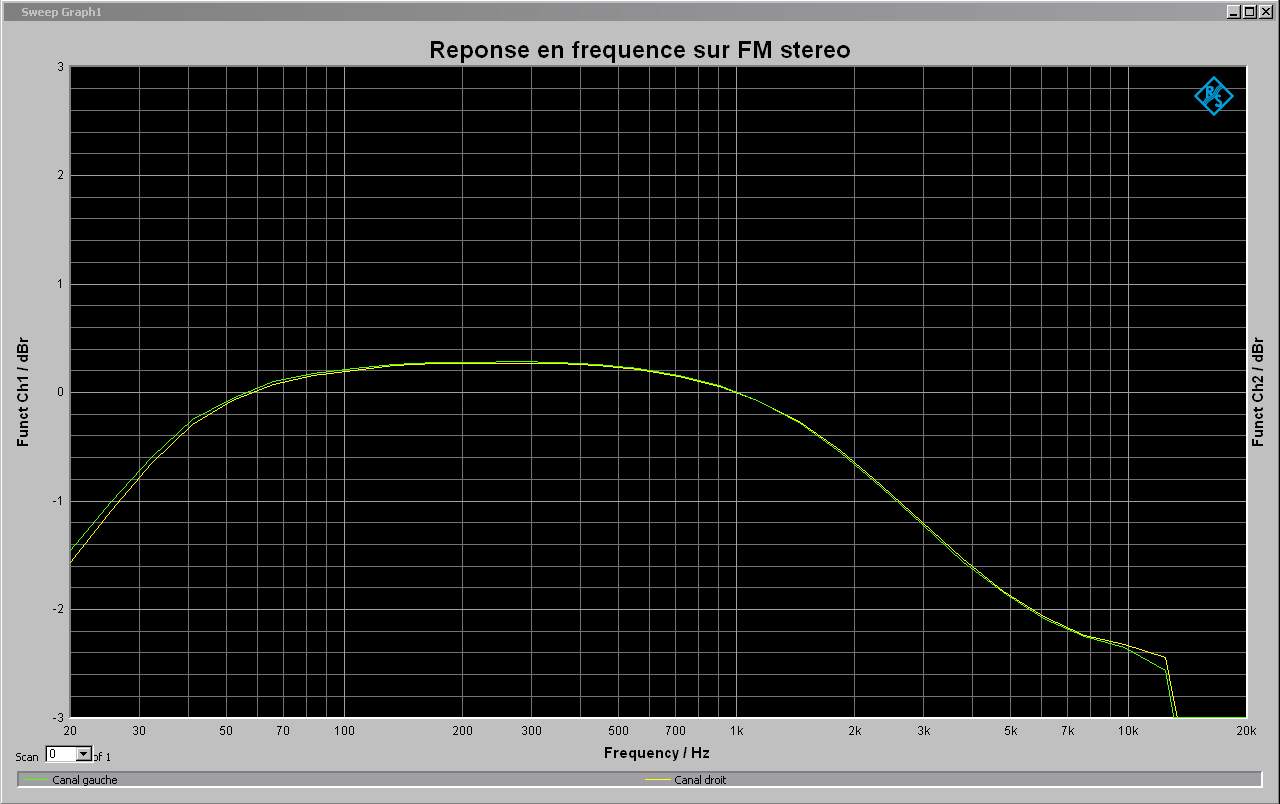

Réponse en fréquence. On voit nettement que les hautes fréquences s’écroulent. Et pour cause, la désaccentuation est mal réglée dans le tuner.

Luxman R-1045

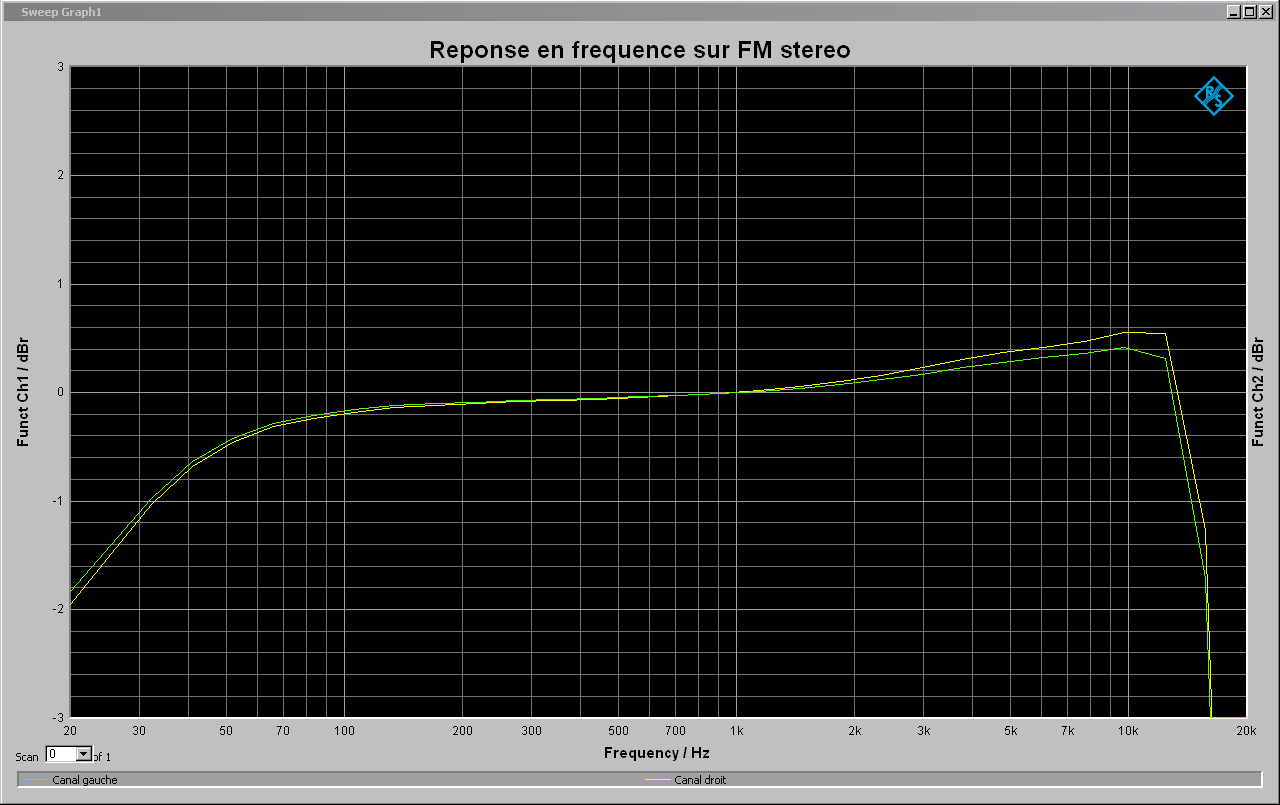

C’est mieux !

Luxman R-1045

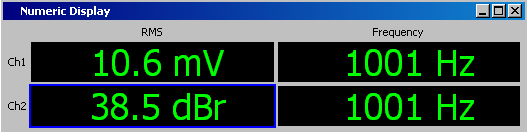

La séparation stéréo n’est pas terrible.

Luxman R-1045
Après réglage, presque 10dB de gagné !

Pour le tuner, c’est terminé, passons au reste.

Luxman R-1045

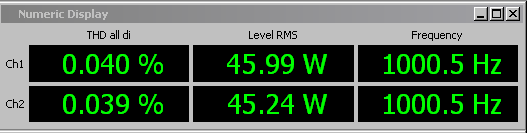

Distorsion à puissance nominale sous 8 ohms, entrée aux.

Luxman R-1045
Réponse en fréquence sous 8 ohms (1w à 1khz) entrée aux.

Luxman R-1045
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée aux, pondération A.

Luxman R-1045

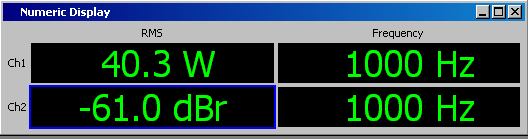

Diaphonie à puissance nominale sous 8 ohms, entrée aux.

Luxman R-1045
Distorsion relevée à 3w sous 8 ohms, entrée phono.

Luxman R-1045

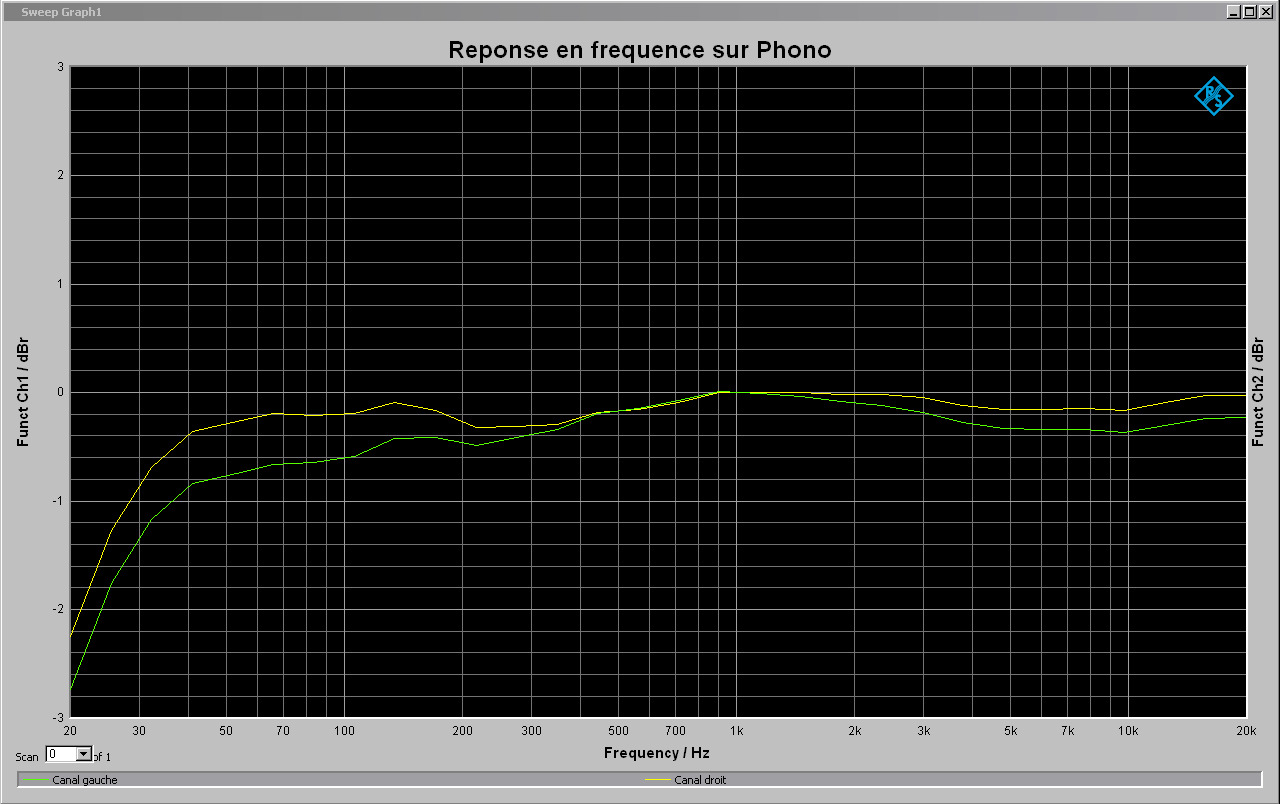

Réponse en fréquence sous 8 ohms (1w à 1khz) entrée phono.

Luxman R-1045
Rapport signal bruit sous 8 ohms (30w à 1khz) entrée phono, pondération A.

Luxman R-1045

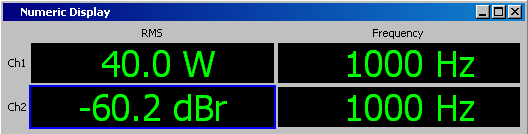

Diaphonie à puissance nominale sous 8 ohms, entrée phono.

Luxman R-1045
Luxman R-1045
Luxman R-1045
Luxman R-1045
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz à environ 1w en sortie sous 8 ohms.

Luxman R-1045

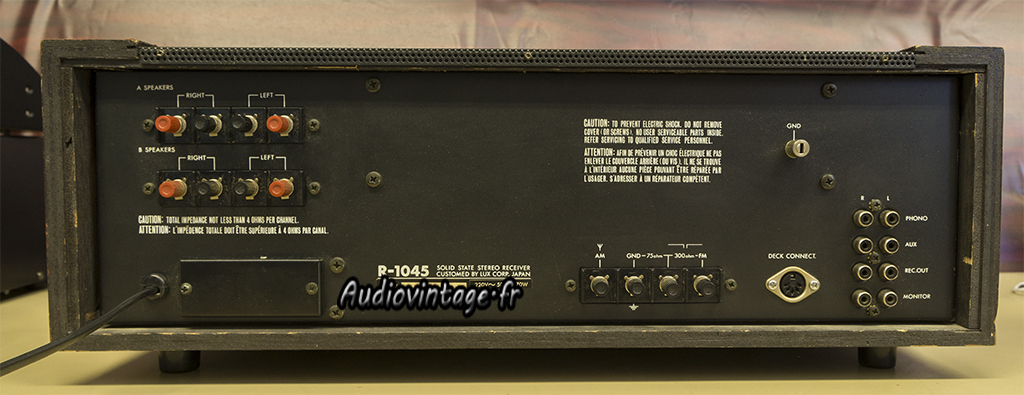

Connectique.
