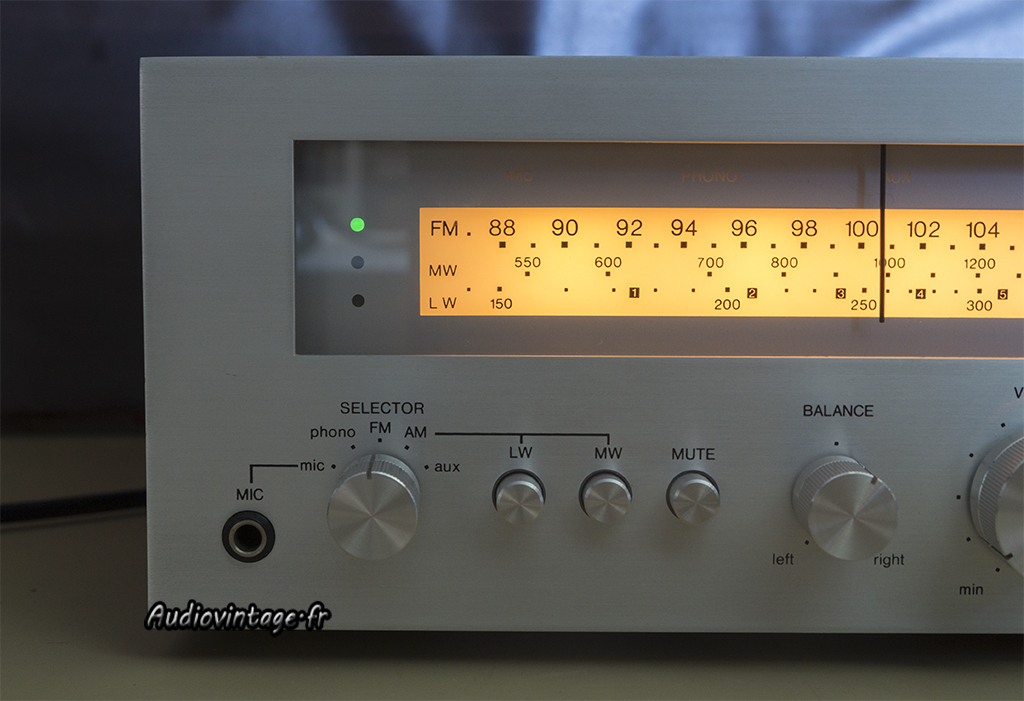

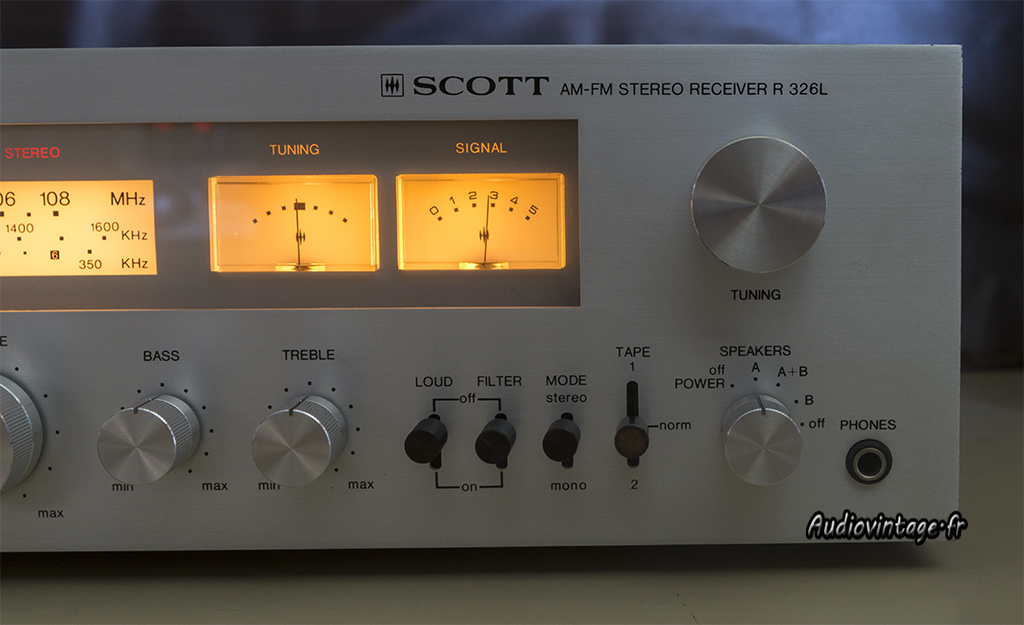

En superbe état esthétique, il l’est beaucoup moins sur le plan du fonctionnement. Réparation et révision pour ce receiver Scott R-326L.

Scott R326L
Pas ou peu de poussière à l’intérieur mais divers soucis plus ennuyeux les uns que les autres :
Les deux vumètres sont bloqués, l’éclairage est défectueux, le tuner FM n’est pas très causant et plus grave, il manque la moitié du signal (positif) sur le canal droit.

Scott R326L

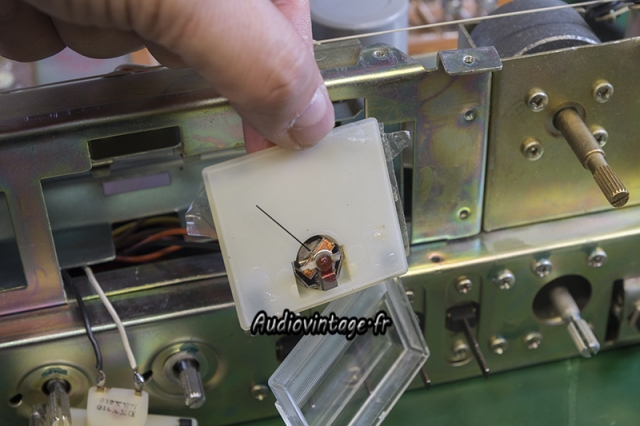

Les vumètres bloqués, grand classique sur les scott. Le décor collé dans les vumètre glisse vers le bas et vient bloquer l’aiguille. Il faut décoller complètement ce décor puis le recoller plus haut.

Scott R326L

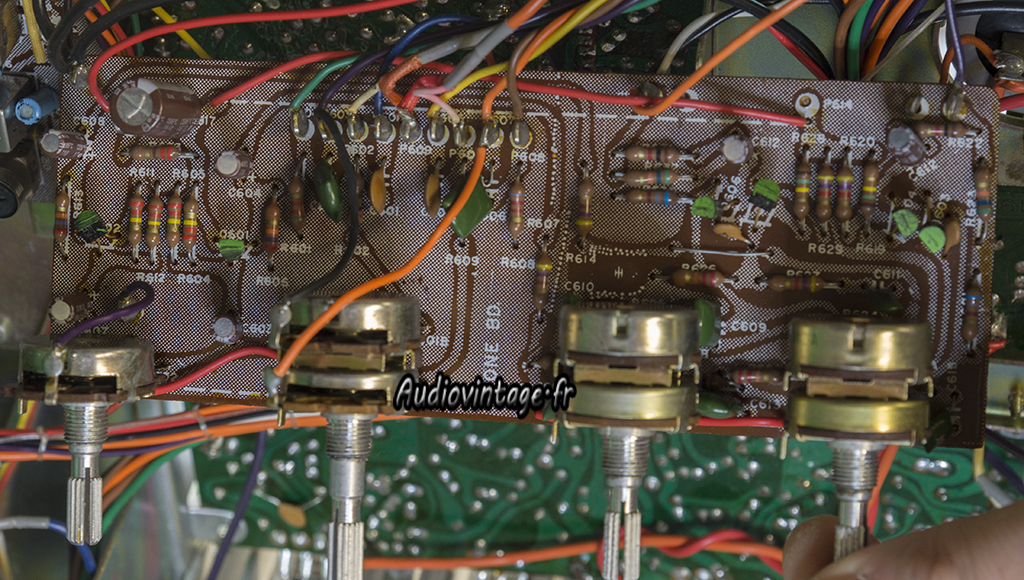

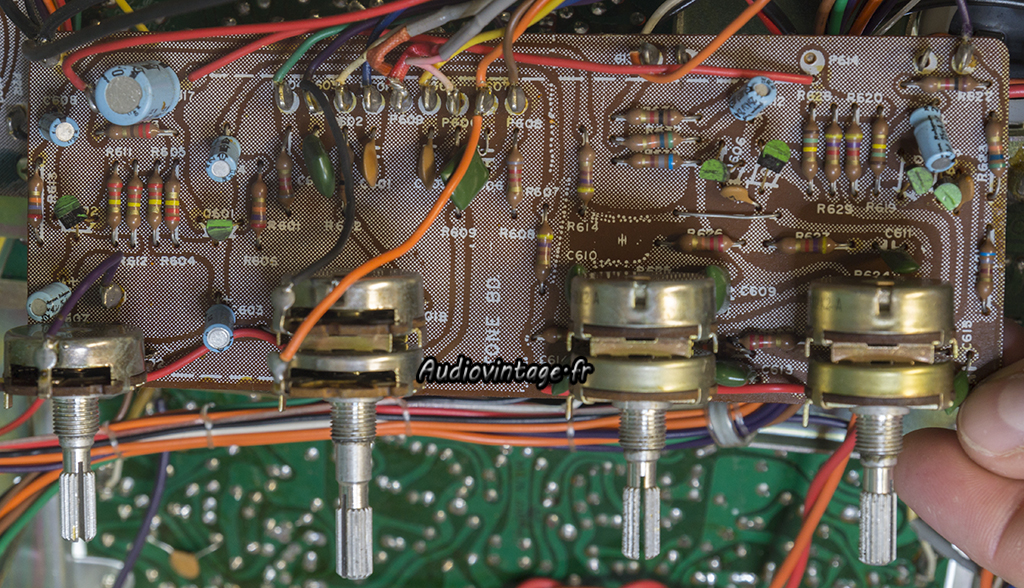

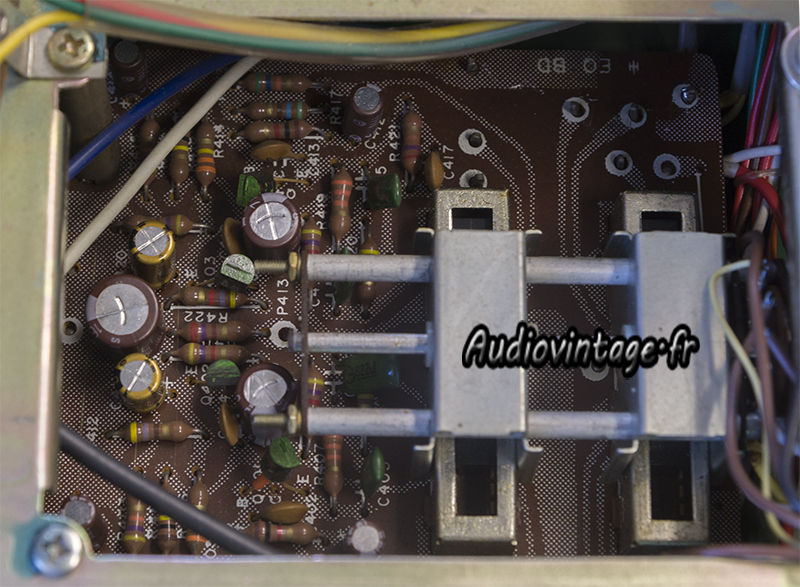

L’étage de tonalité.

Scott R326L
Reçoit des condensateurs neufs.

Scott R326L

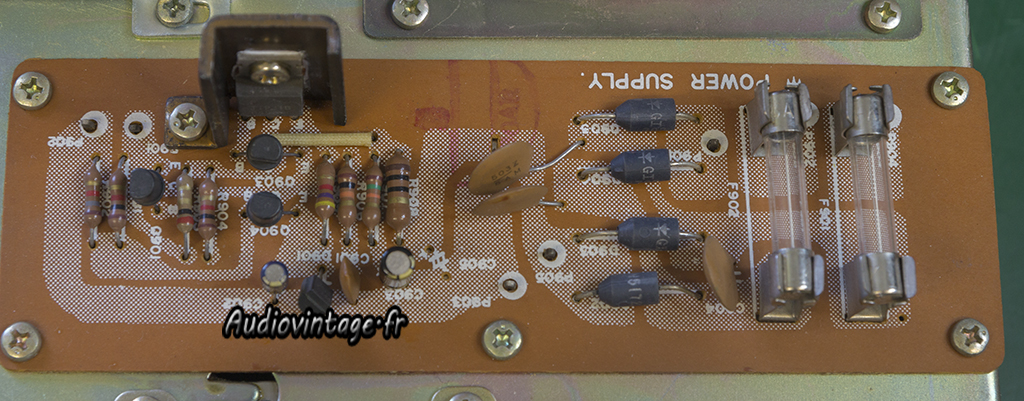

L’alimentation.

Scott R326L
Condensateurs neufs et graisse fraiche pour le transistor présent.

Scott R326L

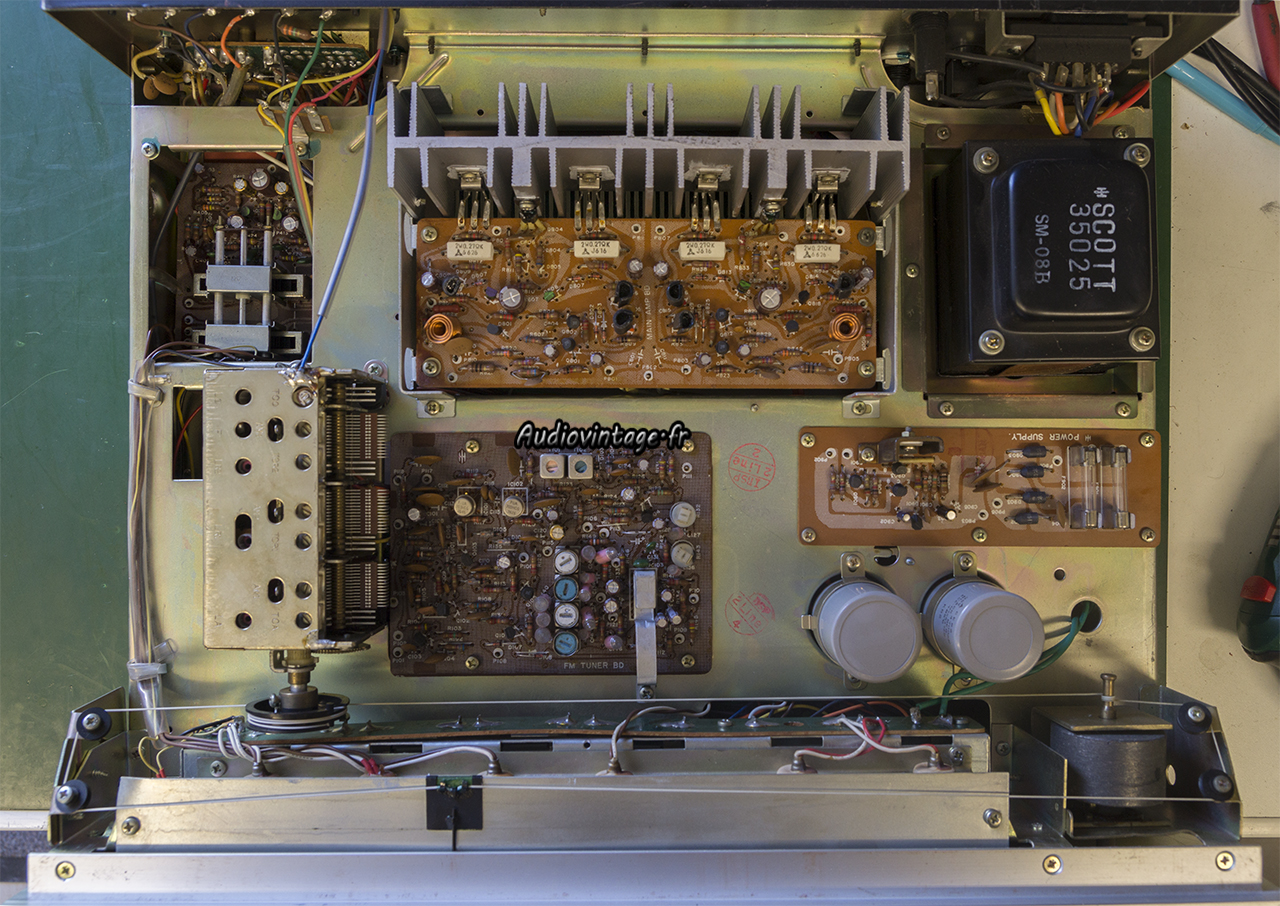

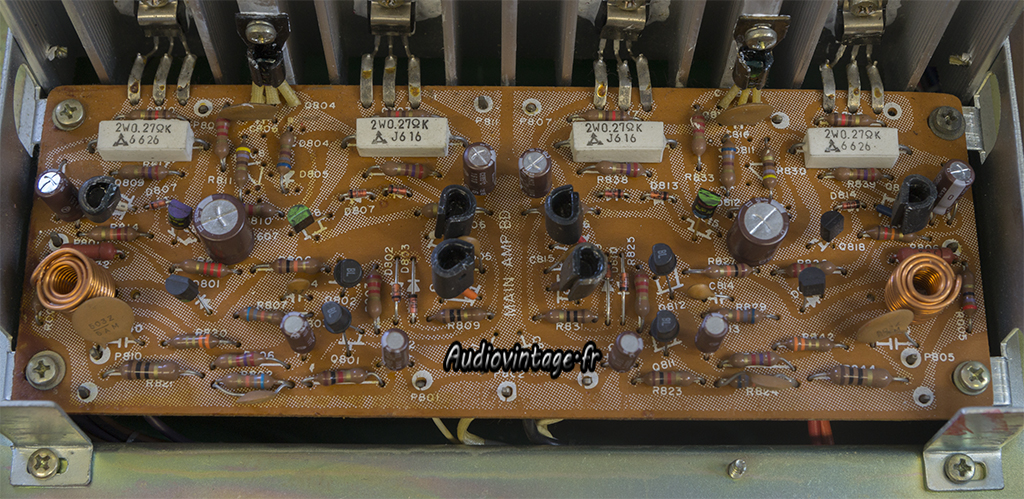

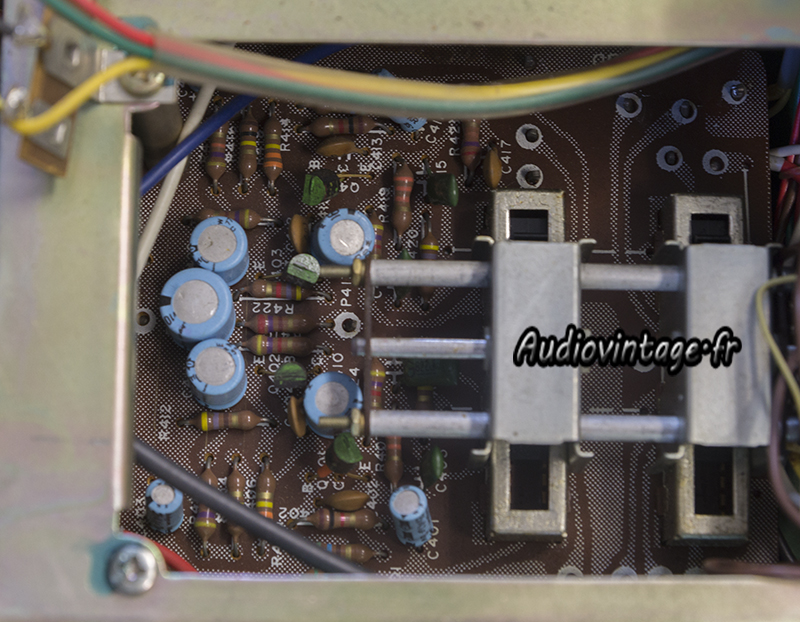

La section amplification à proprement parlé.

Scott R326L
Condensateurs neufs. Le transistor de puissance HS responsable de l’absence de la moitié du signal est remplacé.

Scott R326L

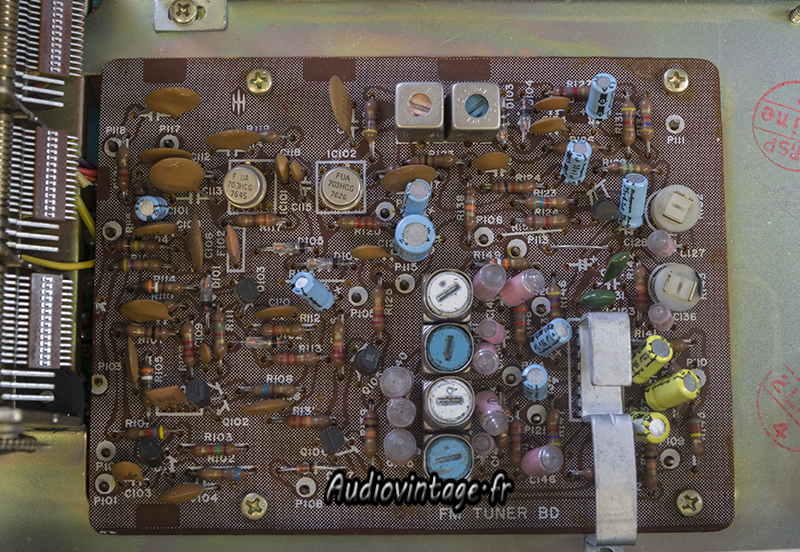

La section Tuner.

Scott R326L

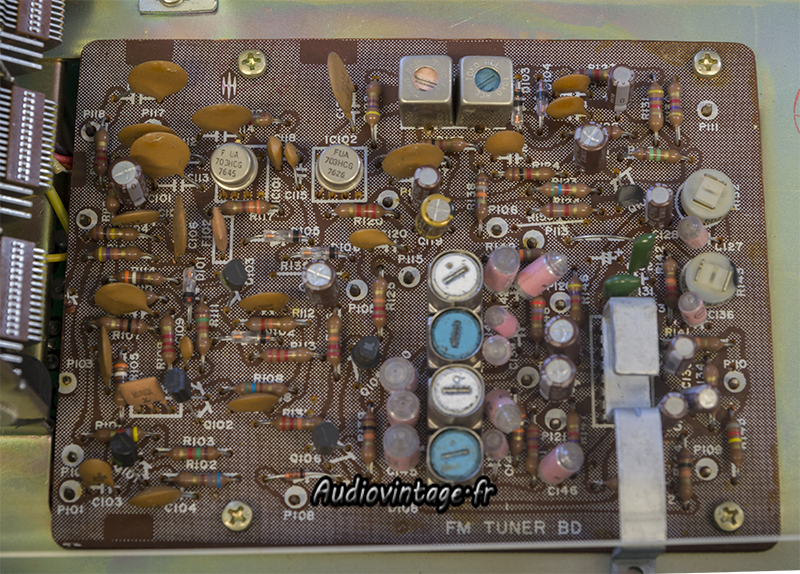

Capas neuves également, l’alignement sera ensuite partiellement repris.

Scott R326L
L’étage phono est au plus près des entrées.

Scott R326L
Condensateurs neufs ici aussi.

Scott R326L
Terminé.

Scott R326L

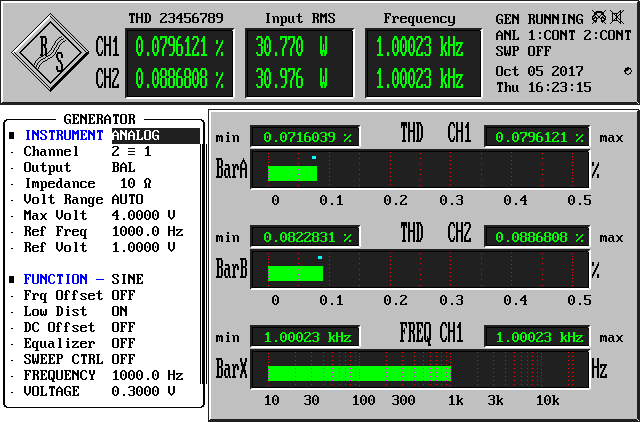

Distorsion relevée à puissance nominale sous 8 ohms, entrée Aux.

Scott R326L

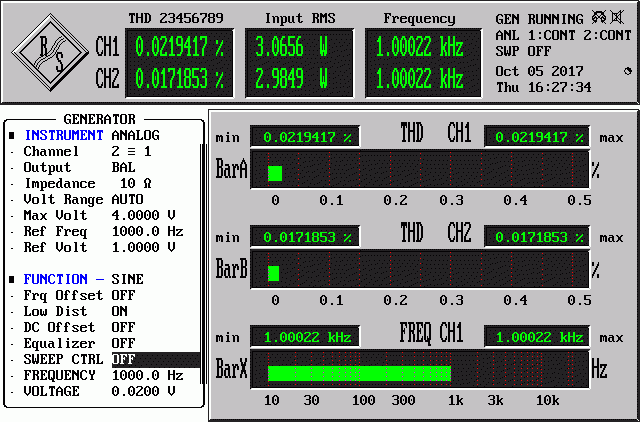

Distorsion relevée à 3w en sortie, entrée Phono.

Scott R326L

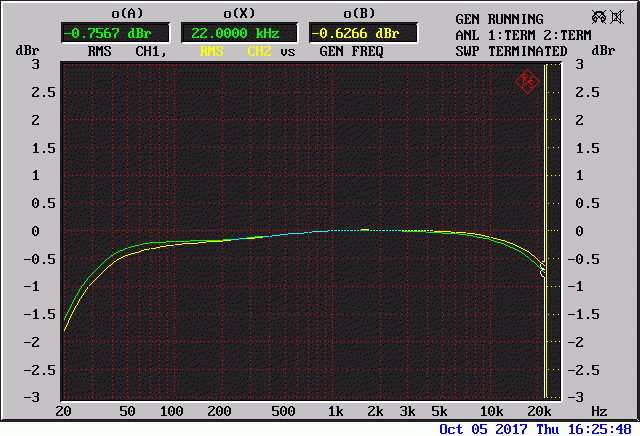

Réponse en fréquence à 1w en sortie, entrée Aux.

Scott R326L

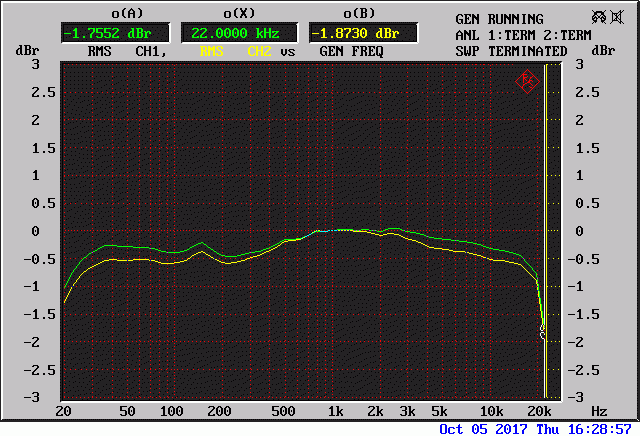

Même mesure, entrée phono cette fois-ci.

Scott R326L
Scott R326L
Scott R326L
Signal carré à 100hz, 1khz et 10khz.

Scott R326L

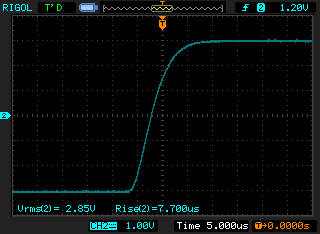

Temps de montée à 10khz.

Scott R326L
Scott R326L

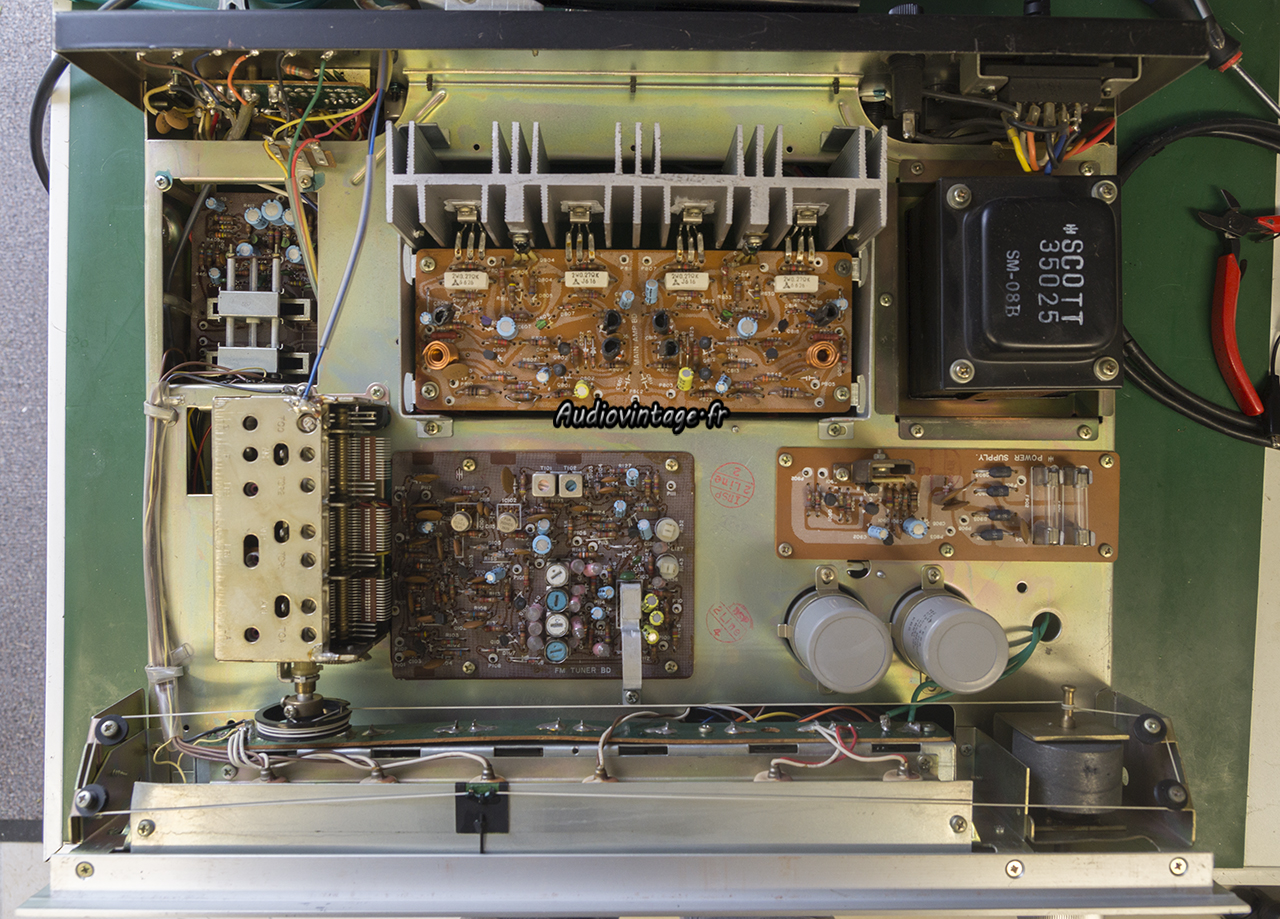

Détails.

Scott R326L

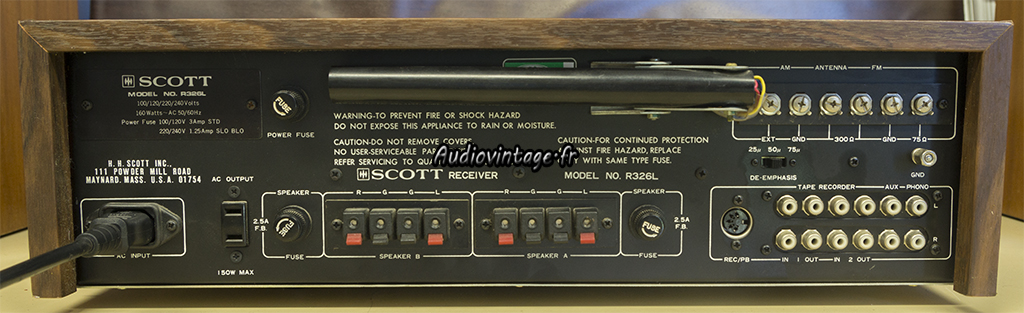

Connectique.
