Grosse révision pour cet intégré Luxman.

Déposé à l’atelier par son sympathique propriétaire, ce Luxman n’est plus fonctionnel. Un canal en panne, et avant cela, de multiples problèmes de contacts et de crachotements.

Luxman L-81

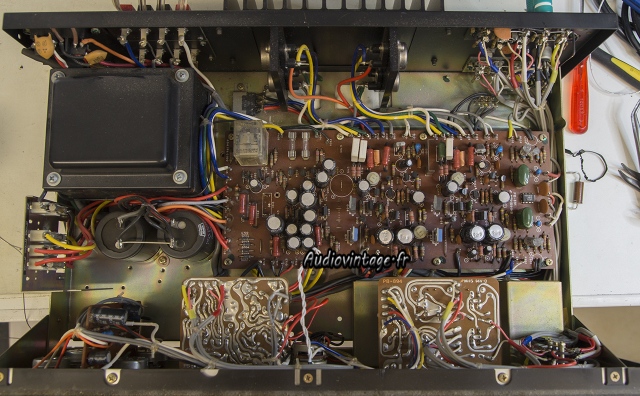

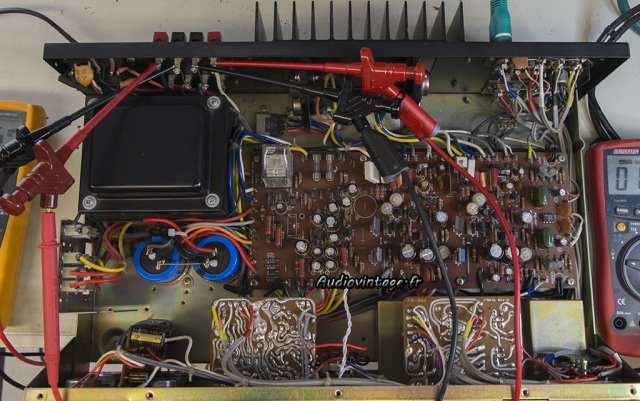

A l’ouverture, je découvre un fusible HS, et des traces d’une ancienne réparation (transistors de puissance sur un canal, une résistance émettrice, des diodes…).
Le canal en panne repart avec un fusible neuf, mais il y a d’autres travaux plus compliqués sont à effectuer !

Luxman L-81

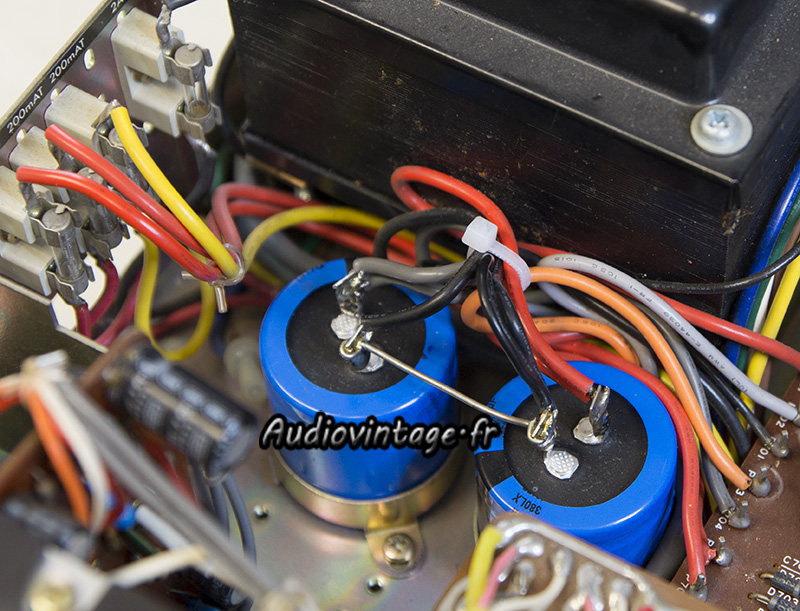

Les deux condensateurs de filtrage sont complètement « rincés », la capacité mesurée est inférieure à 50% de celle qu’ils devraient avoir. Montage des neufs.

Luxman L-81

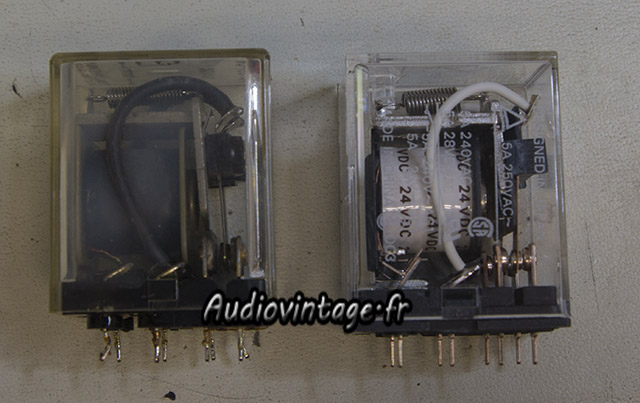

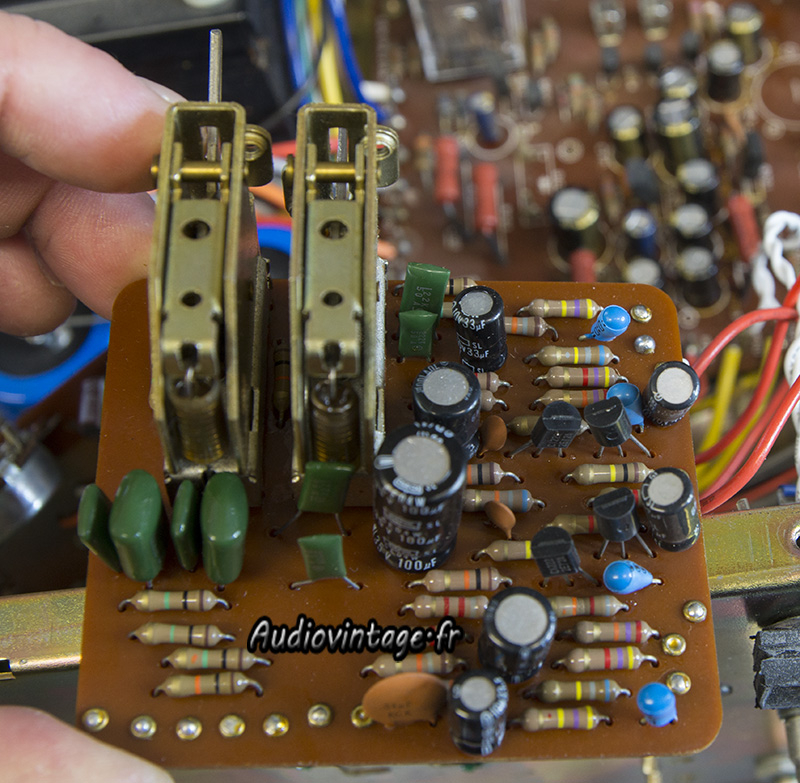

Le relai original à gauche a bien chauffé, il est remplacé par le neuf à droite.

Luxman L-81

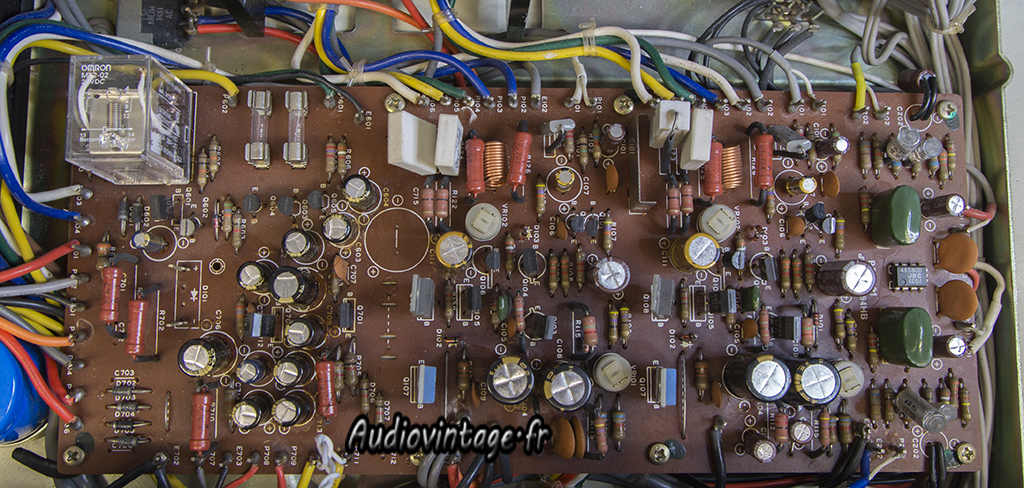

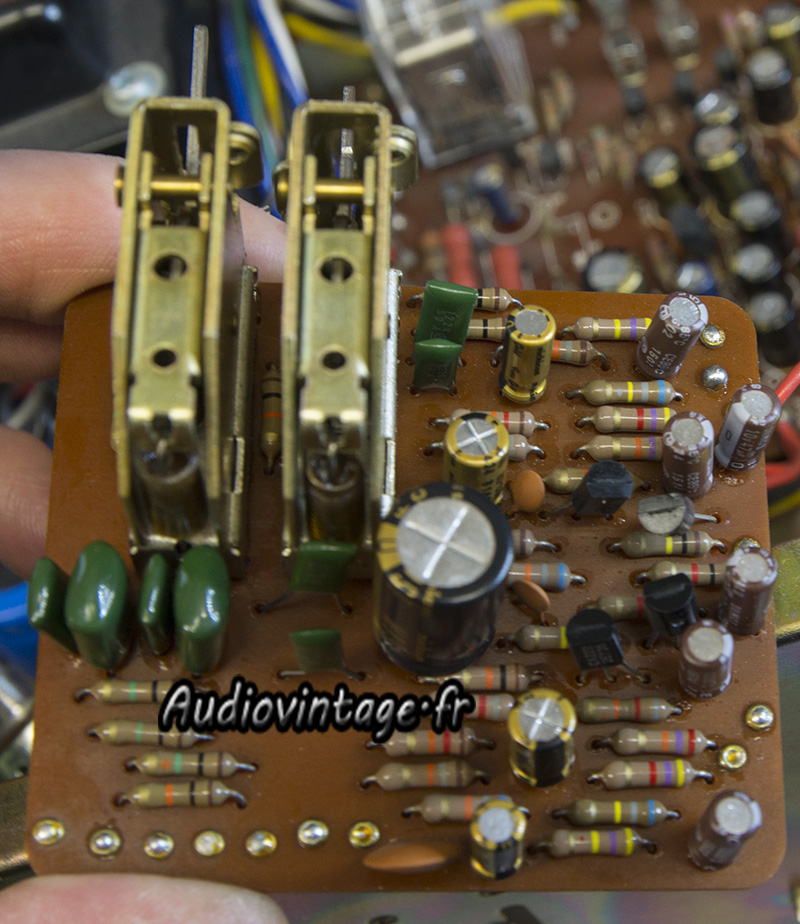

La totalité des condensateurs chimiques sont neufs. La résistance émettrice non originale est remplacée par un modèle conforme à ce qui devrait s’y trouver.
Quelques diodes “erronées” sont remplacées. Les transistors des étages différentiels sont également changés pour cause de panachage lors de la précédente réparation. Les transistors de puissance reçoivent de la graisse fraiche.

Luxman L-81
Luxman L-81
Luxman L-81
Luxman L-81

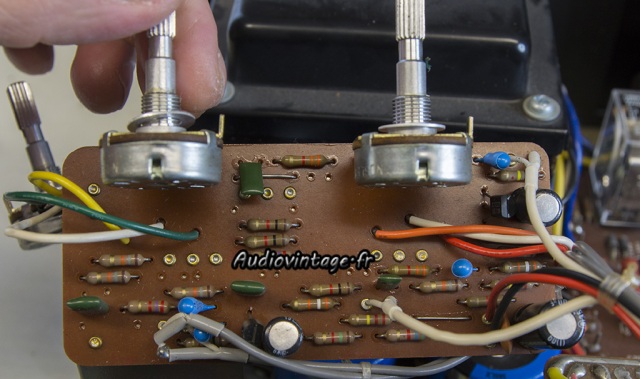

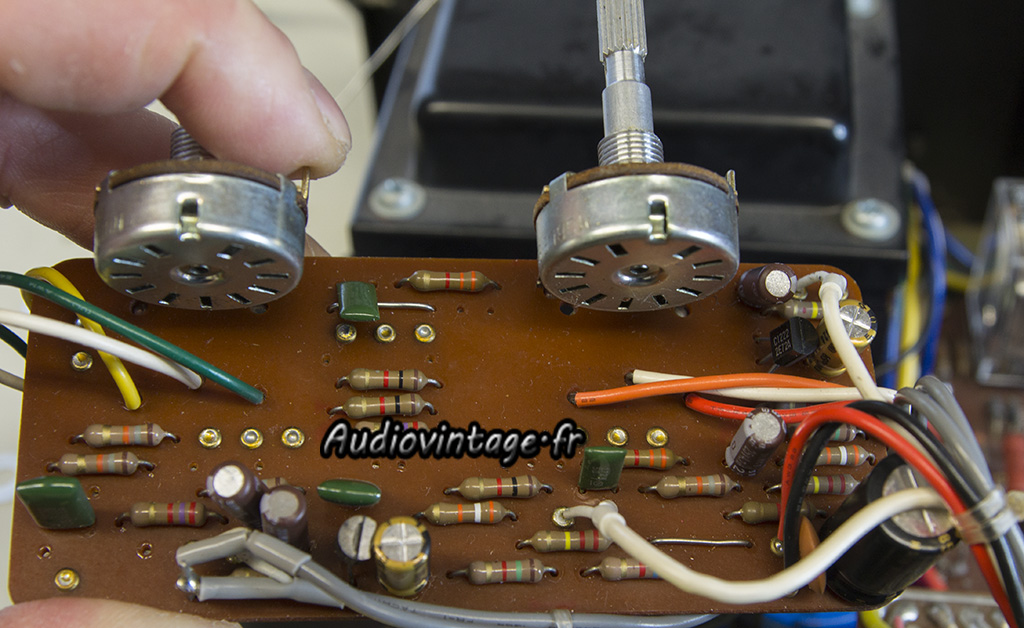

Les autres sections reçoivent les soins habituels.

Luxman L-81
Luxman L-81
Réglage de l’offset et du bias.

Luxman L-81

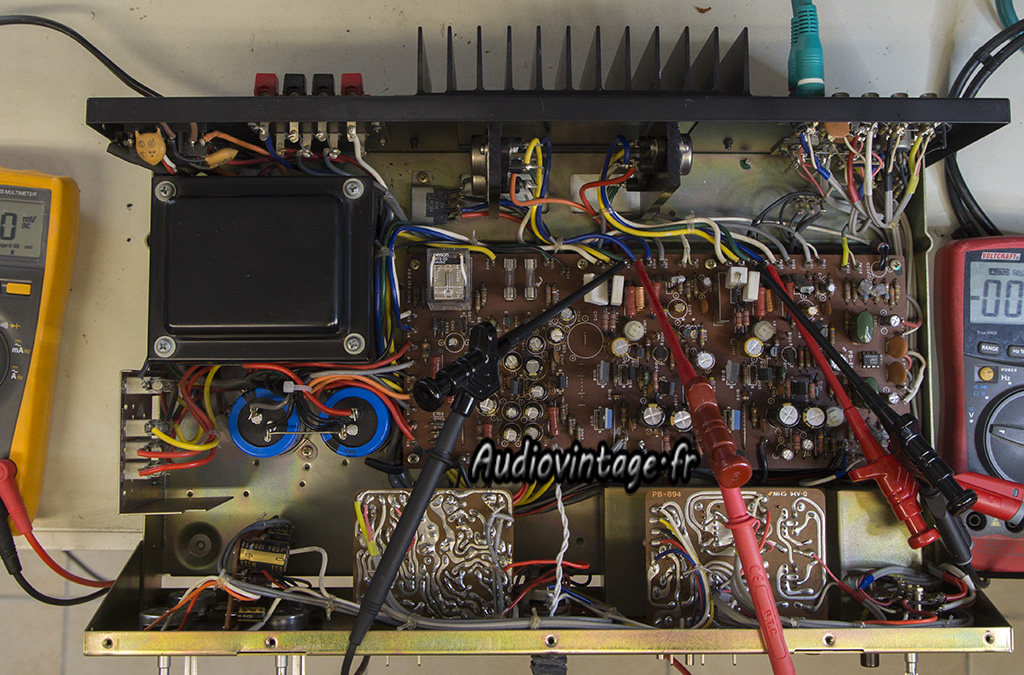

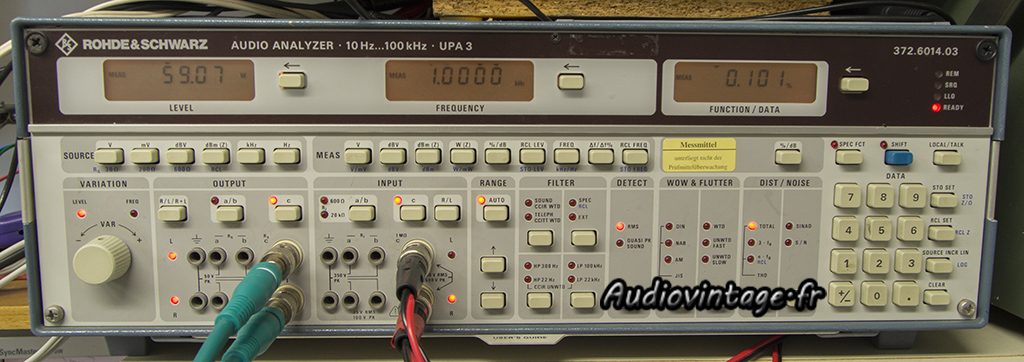

Passage au banc de mesure

Luxman L-81
Luxman L-81
Luxman L-81

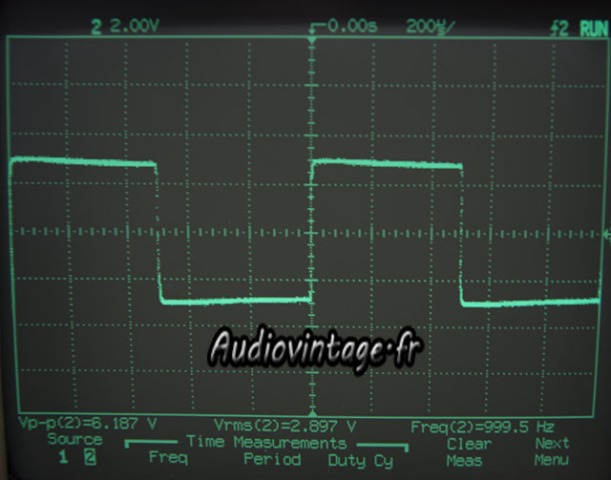

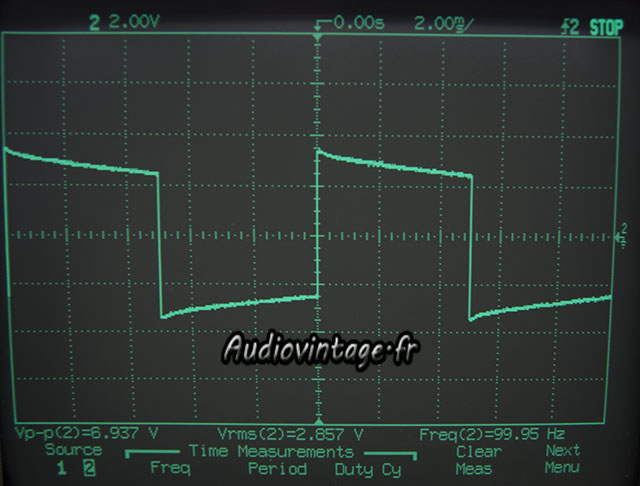

Mesure sur signal carré à 100hz, 1khz et 10khz.

Luxman L-81

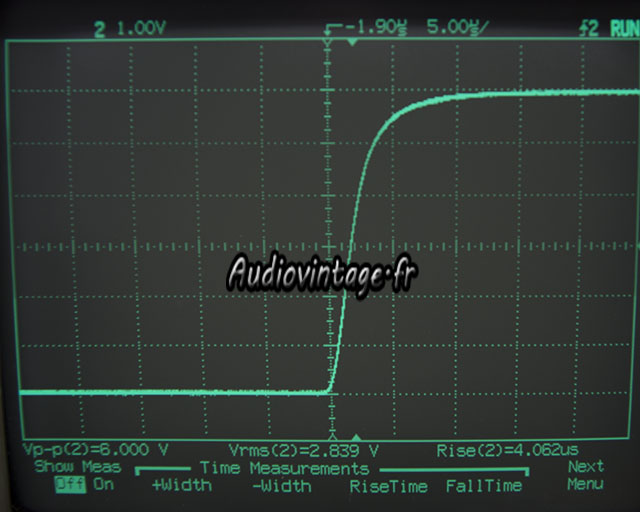

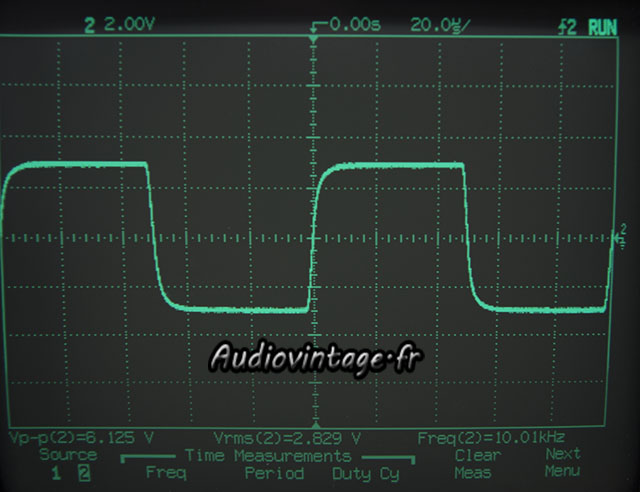

Temps de montée à 10khz.

Luxman L-81

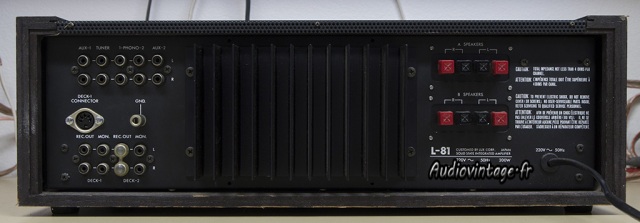

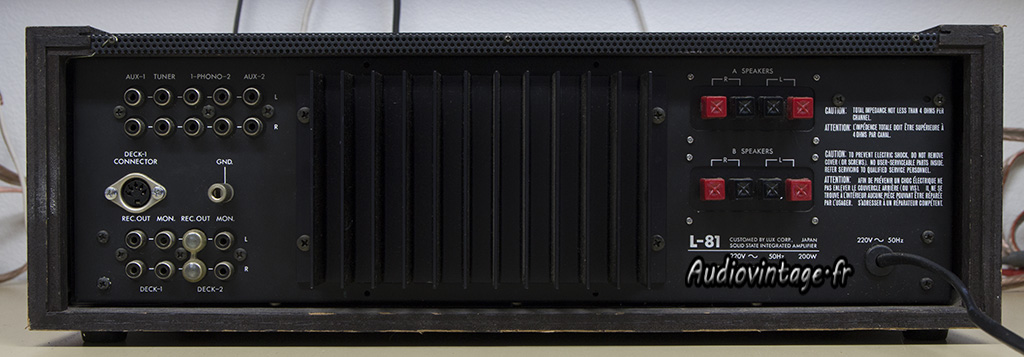

Connectique.
