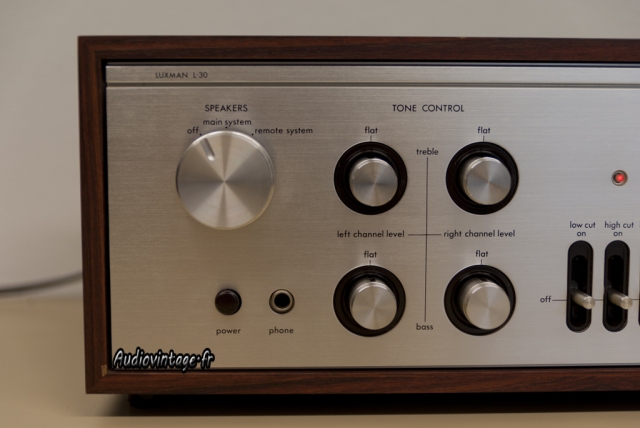

Révision « normale » pour ce Luxman, très apprécié…

Luxman L30

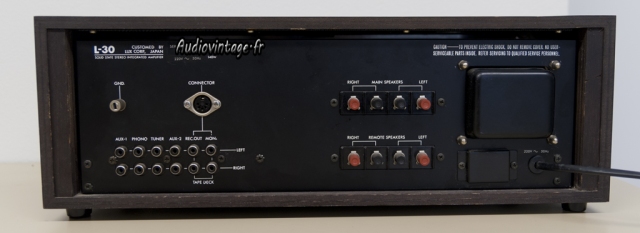

Luxman L30
Il est arrivé dans un colis impeccable.

Luxman L30
Cependant après ouverture, je m’aperçois qu’il y a un « petit » souci.

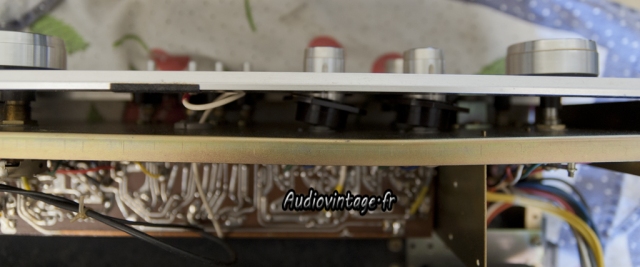

En effet, l’appareil à reçu un choc sur les boutons de réglage de tonalité et cela à tordu le châssis derrière la façade.
Dans cet état, il est parfaitement opérationnel et sans l’ouvrir il est impossible de se rendre compte du défaut.
Je n’ai aucun doute sur le fait que « l’accident » a eu lieu lors d’un précédent transport (et non lors du trajet du domicile du propriétaire jusqu’à mon atelier).

Luxman L30
Démontage de la façade et redressage du châssis.

Luxman L30

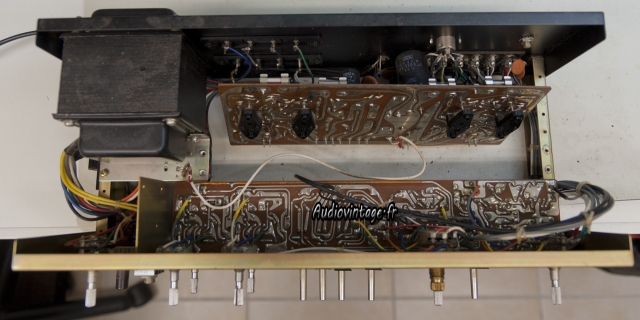

Je passe au démontage du radiateur supportant la carte principale.

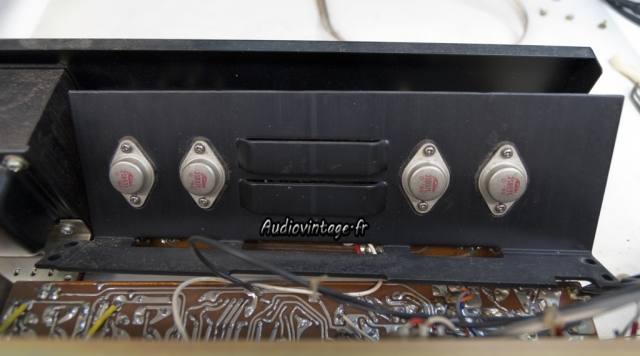

Après avoir fait pivoter le radiateur, j’enlève les transistors de puissance ce qui permet d’y voir plus clair.

Luxman L30

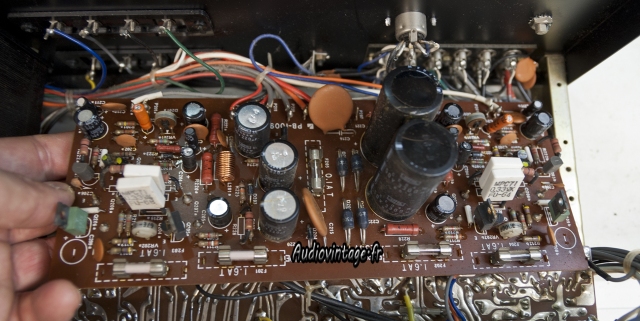

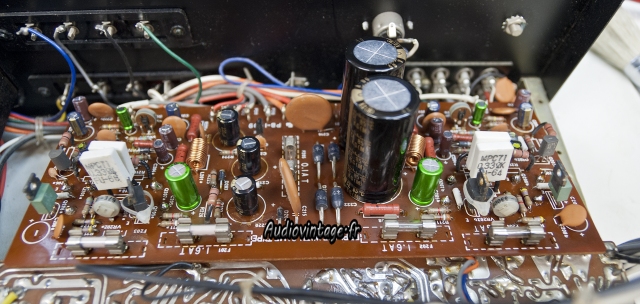

La carte principale «dans son jus ».

Luxman L30

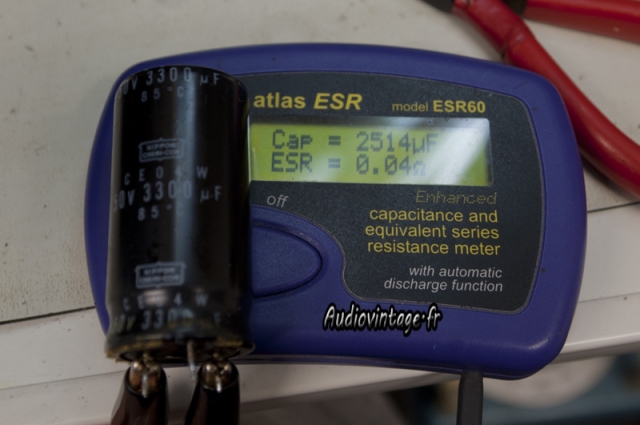

Mesure d’un des condensateurs de filtrage d’alimentation, bien usé.
Les autres condensateurs sont a remplacés également, capacité et/ou ESR n’ont souvent plus grand chose à voir avec les mesures attendues.

Luxman L30
Carte refaite, deux petits trous ont été percés afin de monter des condensateurs de filtrage au pas commun (aujourd’hui du moins) de 10mm.

Luxman L30
La seconde carte présente dans le L30 : « préampli phono » et « tone ».

Luxman L30
Ici aussi, je remplace l’intégralité des condensateurs chimiques.

Luxman L30
Après un redémarrage en douceur, contrôle et réglage de l’offset.

Luxman L30
Puis du bias.

Luxman L30
Passage au banc de mesure pour valider la révision.

Luxman L30

Luxman L30

Luxman L30

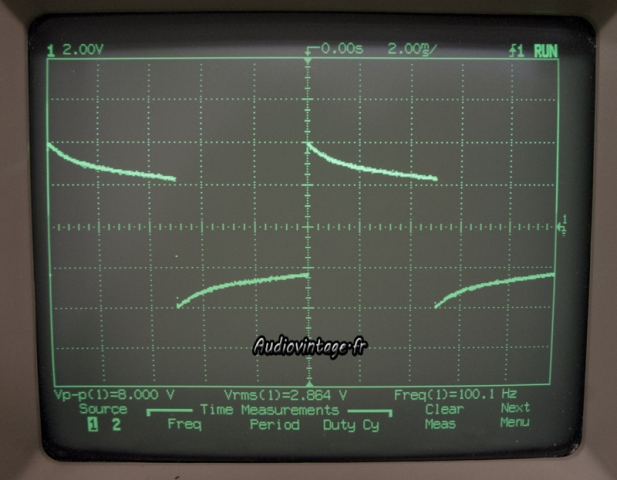

Quelques mesures de signal carré à 1 watt en sortie (100hz,1Khz, 10khz)

Luxman L30

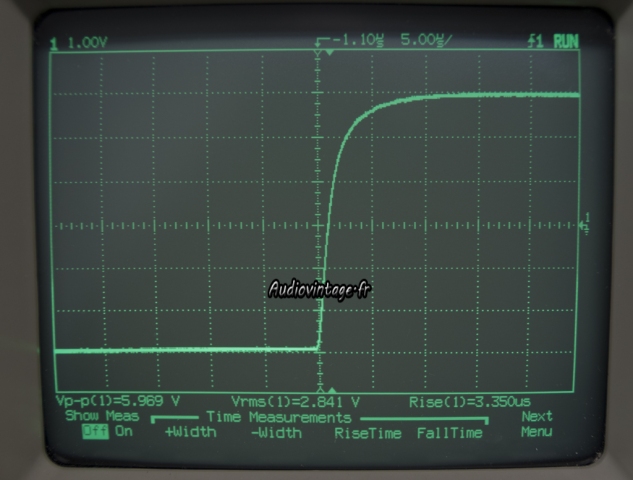

Temps de montée à 10khz, toujours à 1watt en sortie.

Luxman L30

Luxman L30

Luxman L30

Luxman L30

Luxman L30
Luxman L30
