Un Marantz « USA » bien mal en point.

Marantz 30
Acheté par son propriétaire actuel dans un état inconnu, il s’avère qu’a l’allumage, le Marantz fait un gros buzz dans les enceintes.
Il est sale, mais dans son jus, non « bricolé ».

Marantz 30

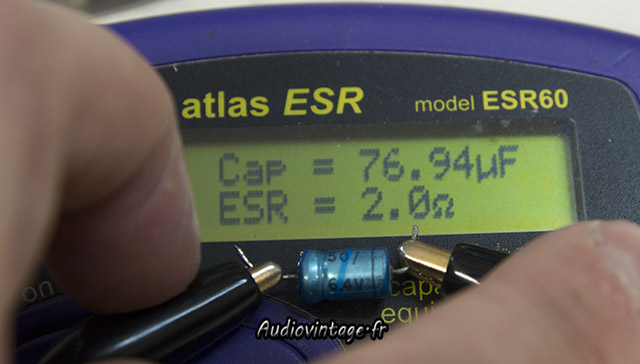

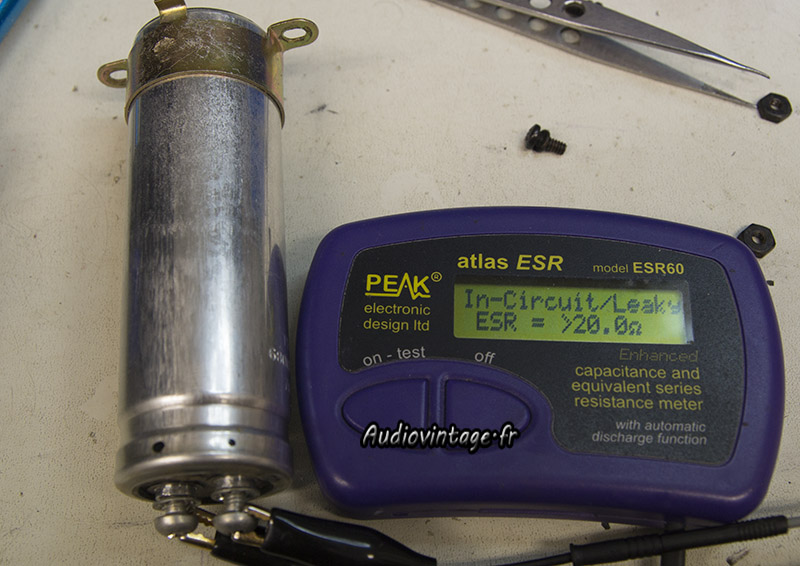

Le problème de buzz est rapidement diagnostiqué. Un des condensateurs de filtrage est HS, il ne répond même plus à la mesure.

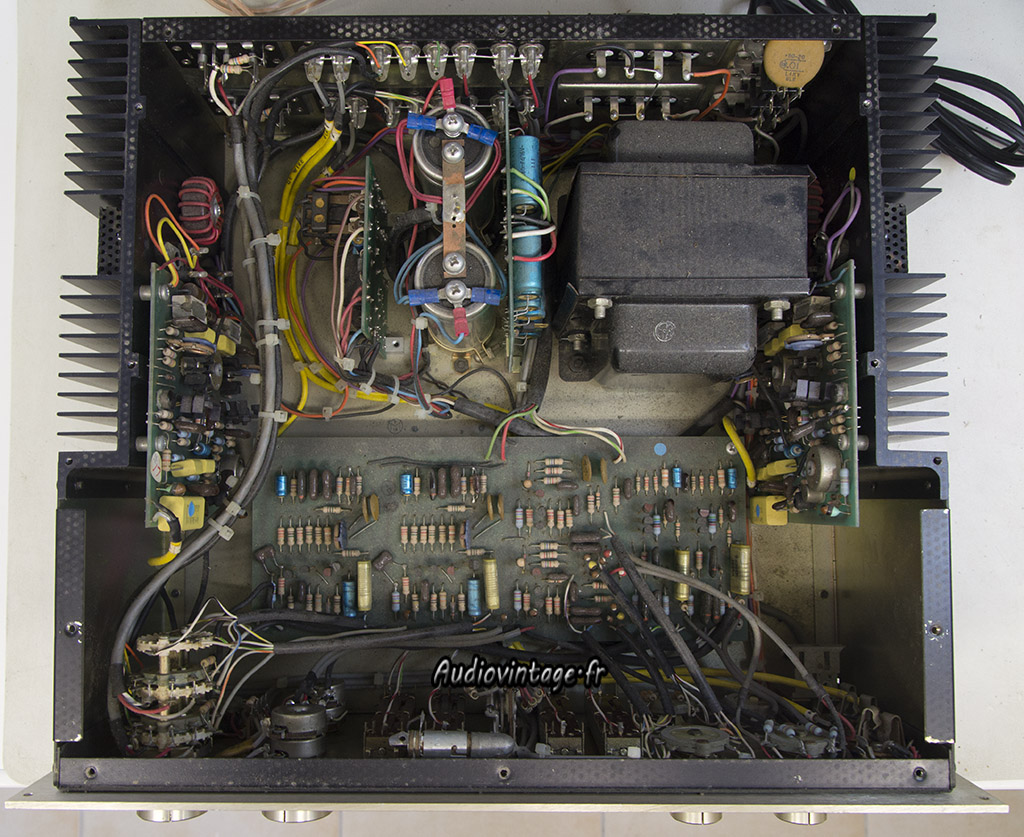

Il serait illusoire de s’en tenir au simple remplacement de ceux-ci. Ce Marantz très ancien nécessite une révision complète.

Marantz 30

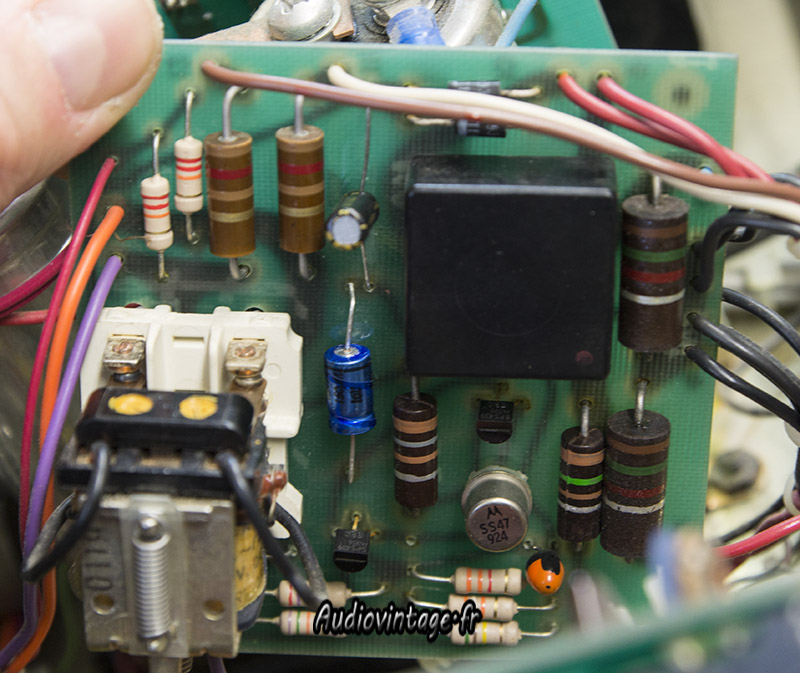

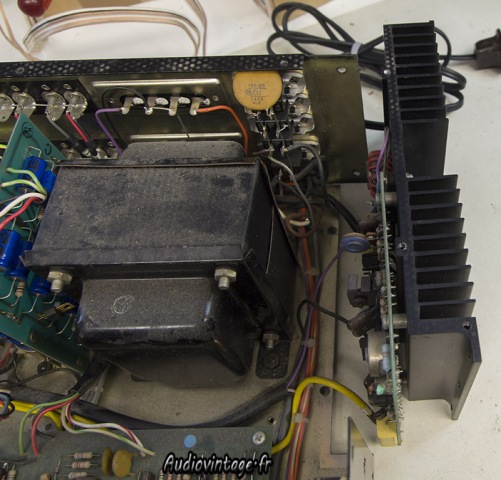

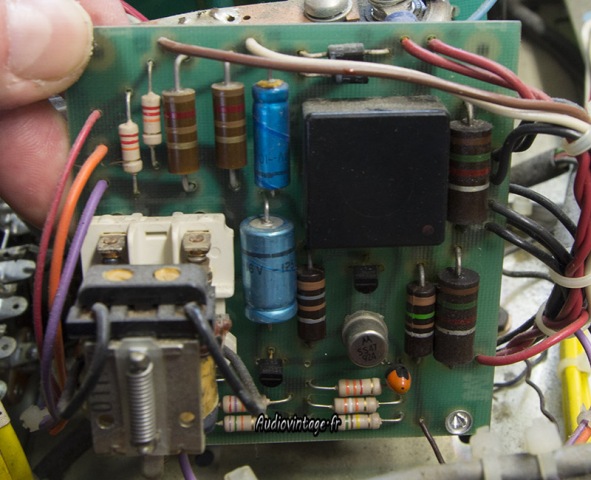

La carte qui supporte le relais de protection et le pont redresseur doit être révisée.

Marantz 30
Condensateurs chimiques remplacés, relais nettoyé. Des soudures HS sous le pont de diode entrainaient des étincelles sur la carte à chaque allumage….

Marantz 30
Marantz 30

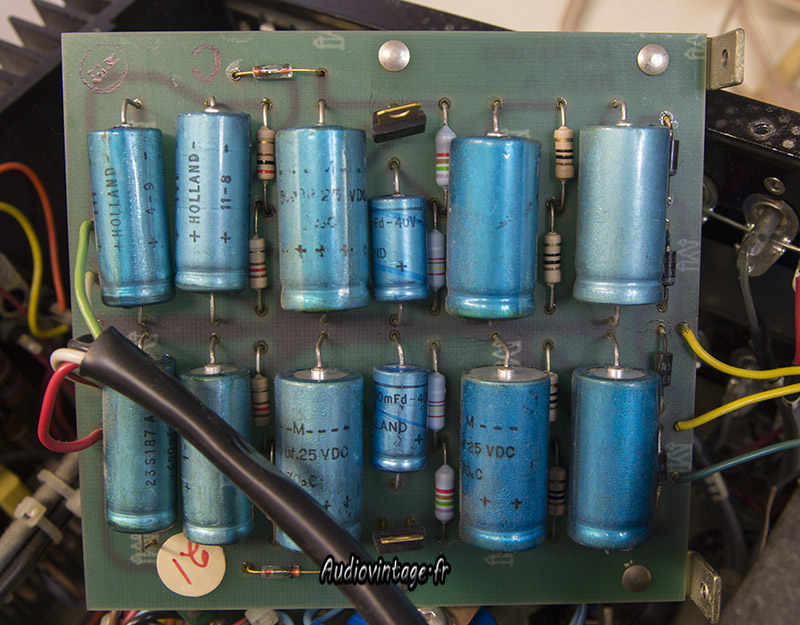

La carte d’alimentation. Comme on peut le voir, il est temps d’intervenir.

Marantz 30

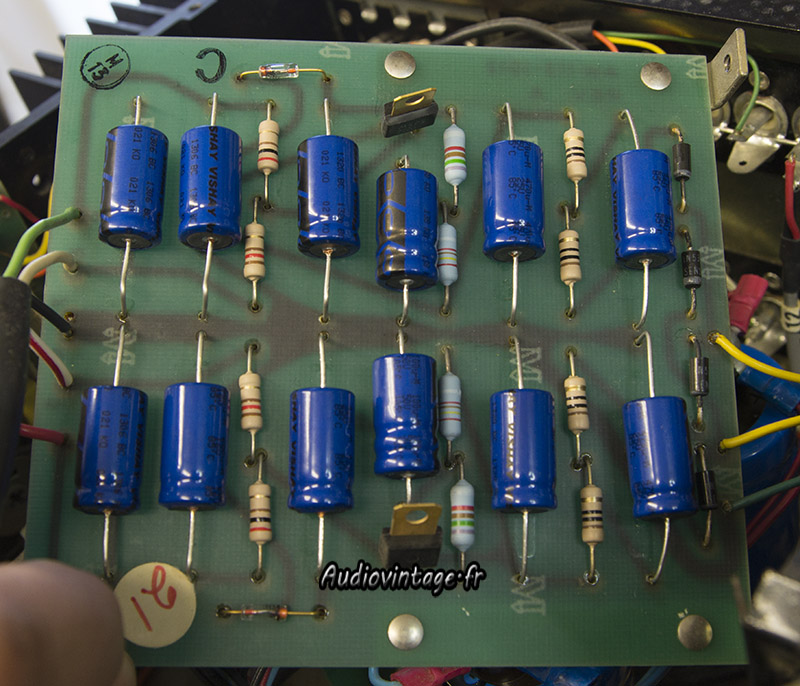

Condensateurs axiaux en place.

Marantz 30

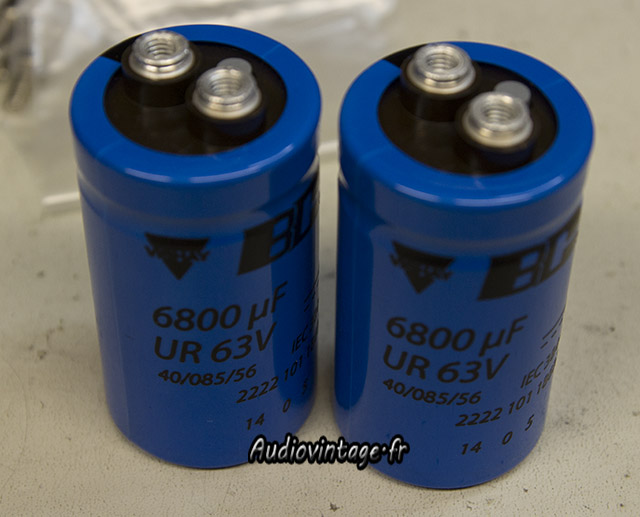

Les nouveaux condensateurs de filtrage.

Marantz 30
En place.

Marantz 30

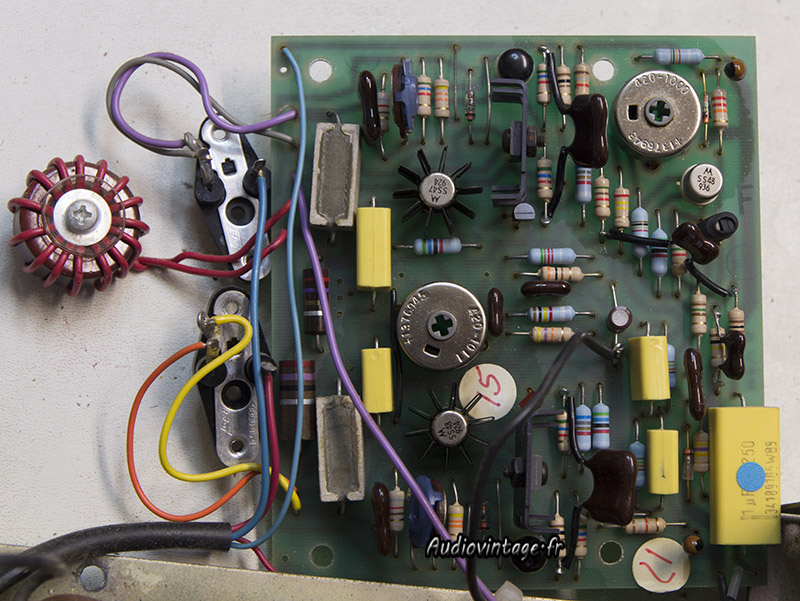

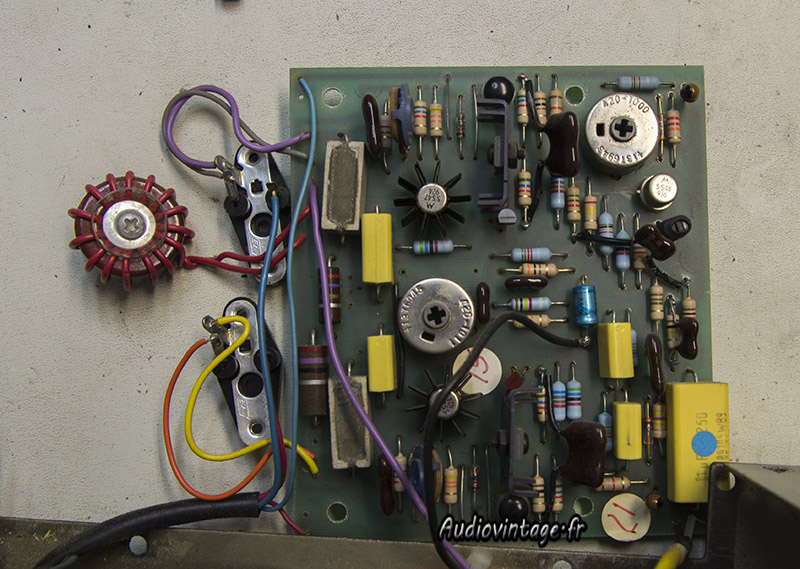

Une des deux cartes drivers.

Marantz 30
Démontage complet pour remplacer UN condensateur chimique.

Marantz 30
Intervention nécessaire.

Marantz 30
Carte terminée.

Marantz 30

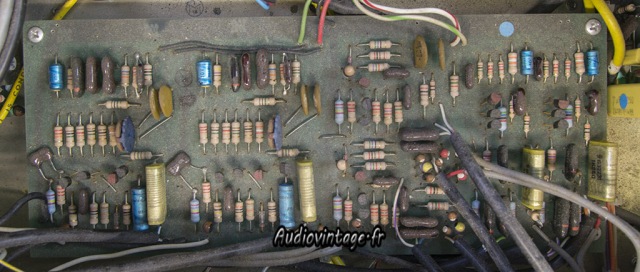

La carte principale regroupe l’étage phono à gauche (avec ses deux trimmers d’offset).
Les condensateurs axiaux bleus sont, comme souvent sur les vieux Marantz, dans un état déplorable.

Marantz 30
Ils sont remplacés, tout comme les tantales.

La remise en route met en lumière un souci non prévu.
Le boomer d’une de mes enceintes de test exécute des mouvements importants absolument anormaux. Et l’activation de la tonalité à l’aide de la commande dédiée en façade déclenche la protection (relais).
Un facétieux petit transistor présent sur la section tonalité était le responsable.

Marantz 30

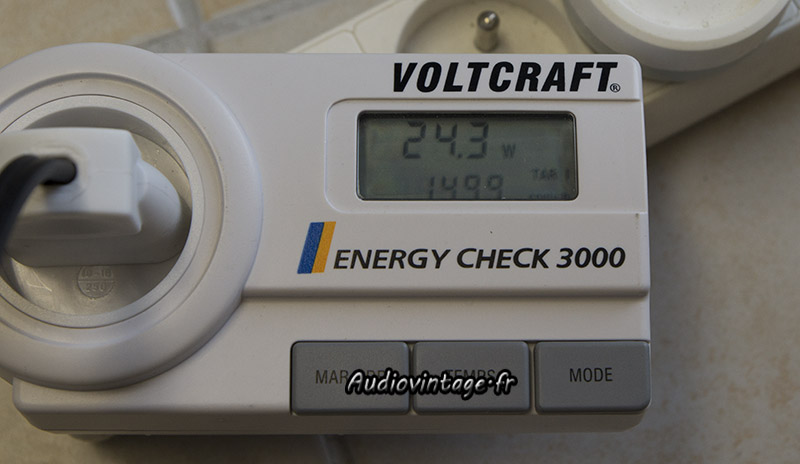

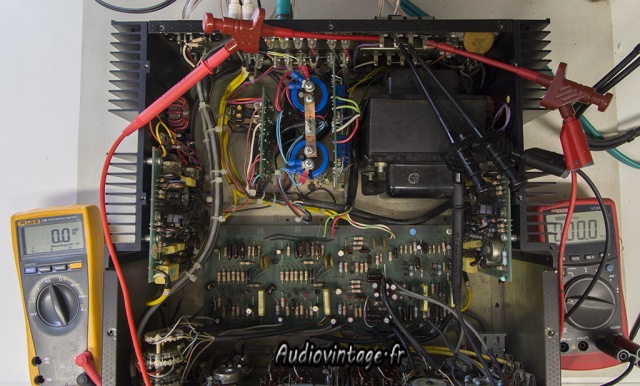

La procédure de réglage de bias fait appel à un wattmètre et donc à la consommation de l’appareil avec un seul canal fonctionnel (alimentation du second canal coupé) puis l’ajout du second.

Marantz 30

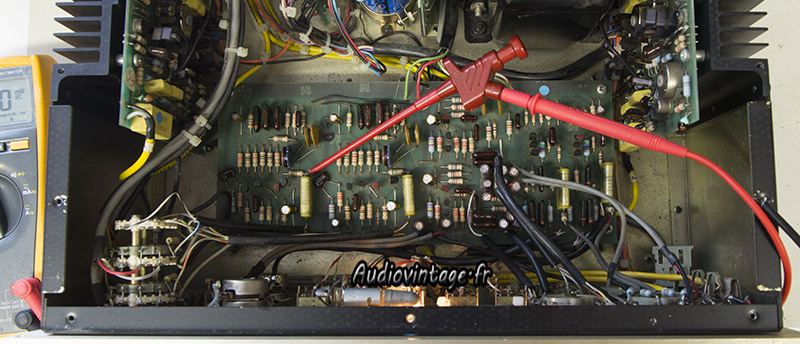

Le réglage du DC offset est plus conventionnel.

Marantz 30
Réglage de l’étage phono.

Marantz 30
Mesure de puissance et de distorsion.

Marantz 30
Marantz 30
Marantz 30

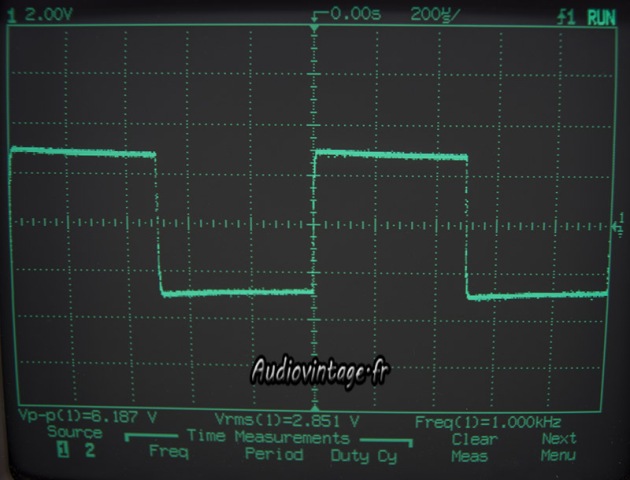

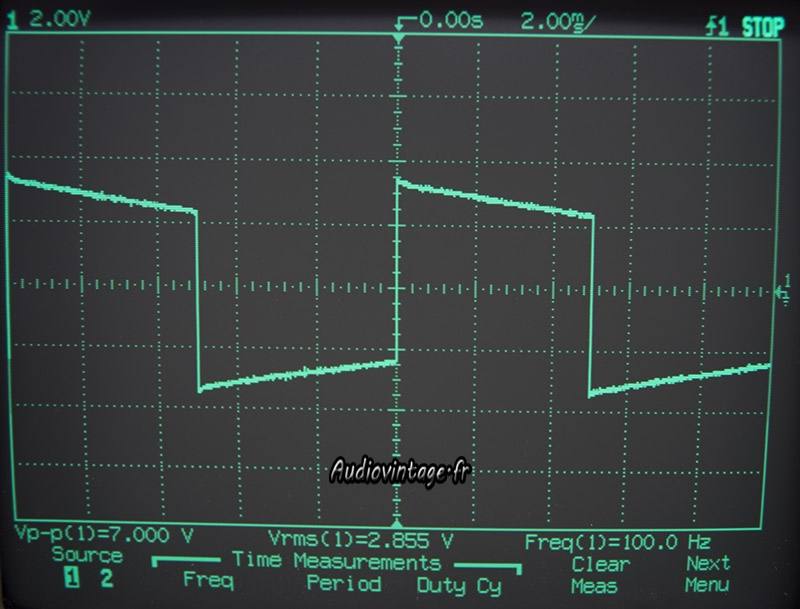

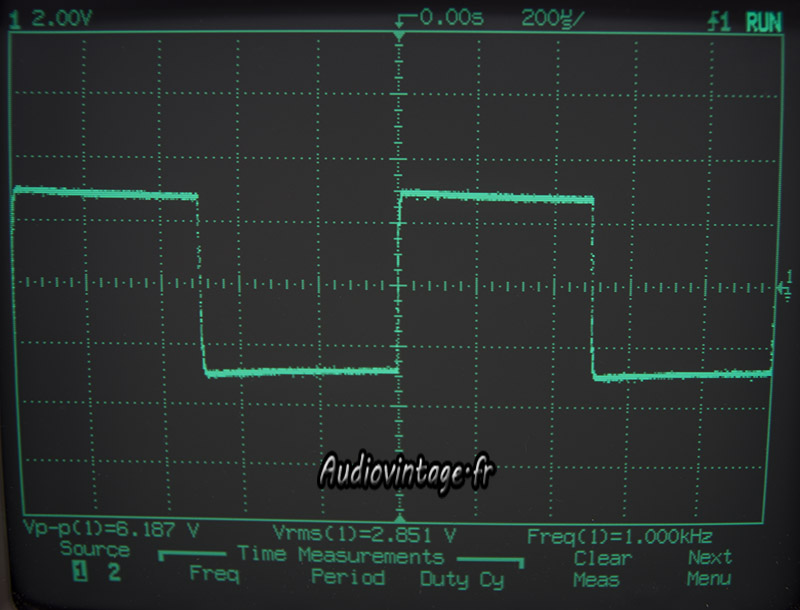

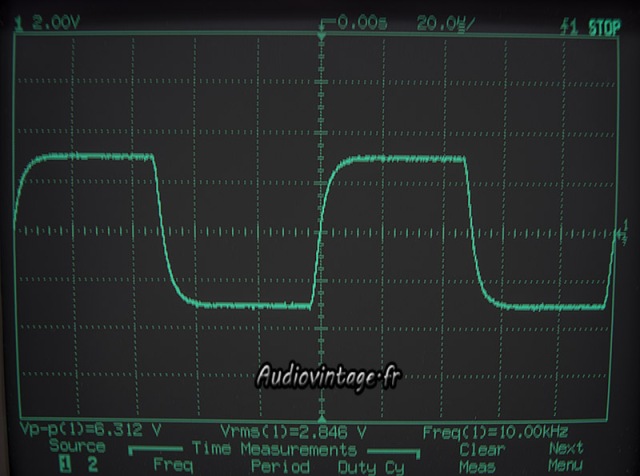

Signal carré à 100hz, 1khz et 10khz.

Marantz 30

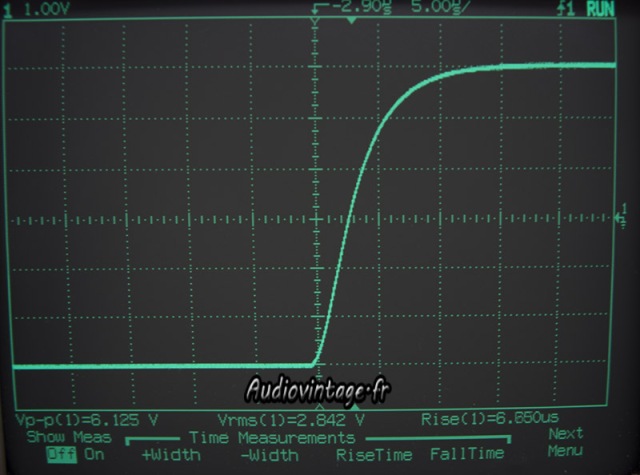

Temps de montée à 10khz.

Marantz 30

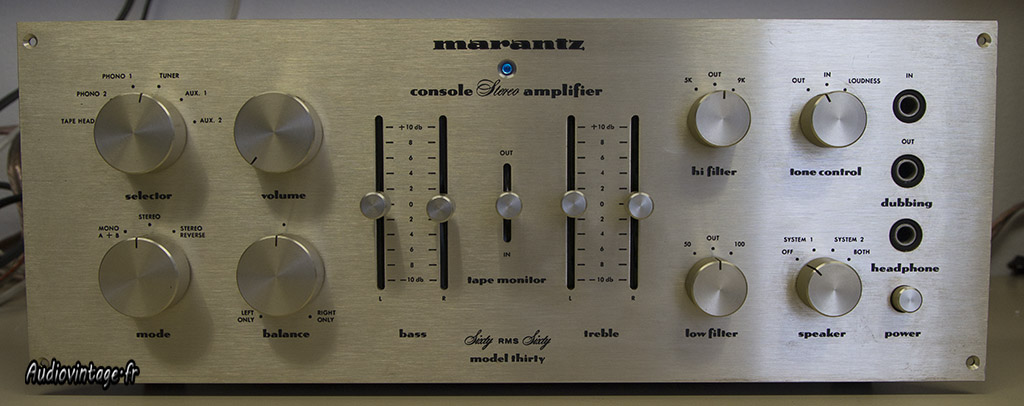

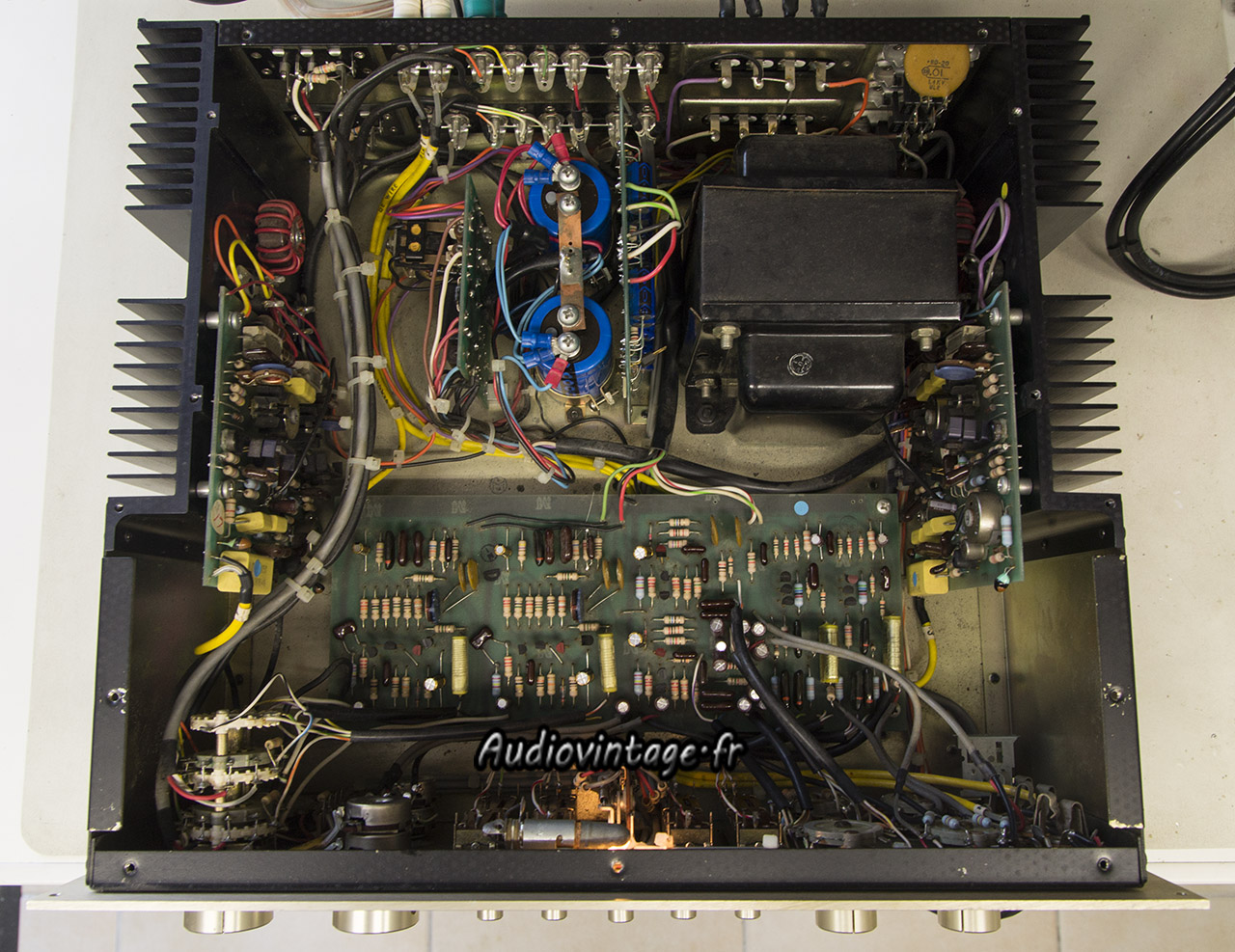

Terminé !

Marantz 30
Marantz 30

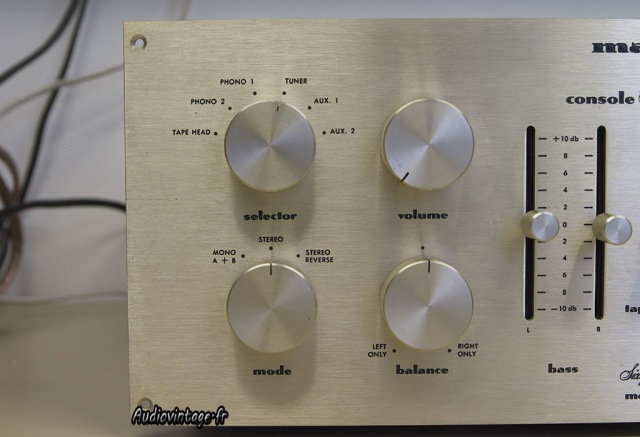

Détails…

Marantz 30

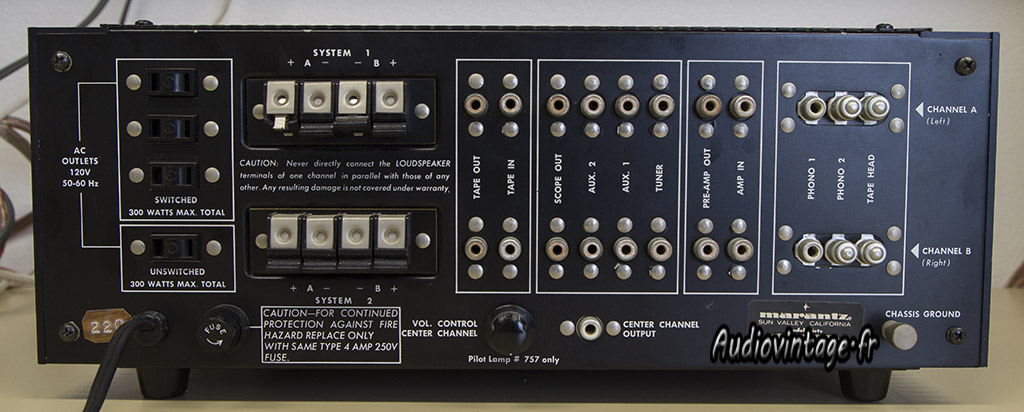

Connectique (sans les ponts préampli/ampli)
