Scott 255-S

Scott 255-S
Ce n’est pas un mais deux Scott 255-S qui sont arrivés à l’atelier pour révision et réparation.

L’un des deux était fonctionnel, et n’avait à première vue qu’un souci de bornier HP dévissé (assez commun sur ces séries).
Sur l’autre exemplaire, il manquait un fusible, et pour cause, un des canaux est défectueux et la mise en route de l’amplificateur entraine la fusion immédiate du fusible.

Scott 255-S

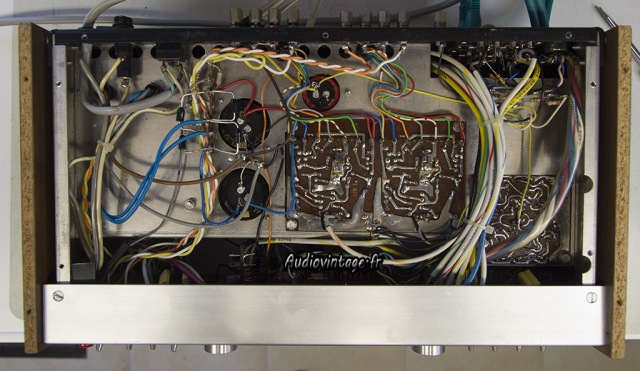

Commençons par le plus malade des deux.
Sur le canal en panne, un transistor de puissance est HS, tout comme deux transistors sur la carte principale.
Tous les fautifs sont remplacés et un premier essai est réalisé avant de procéder à la révision complète des deux exemplaires.

Scott 255-S
Scott

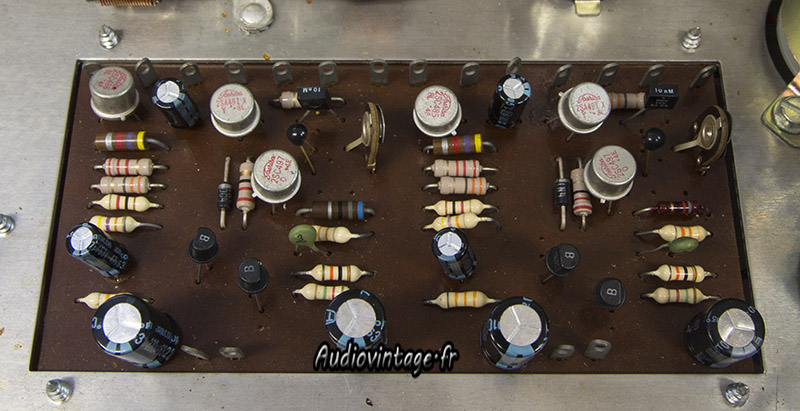

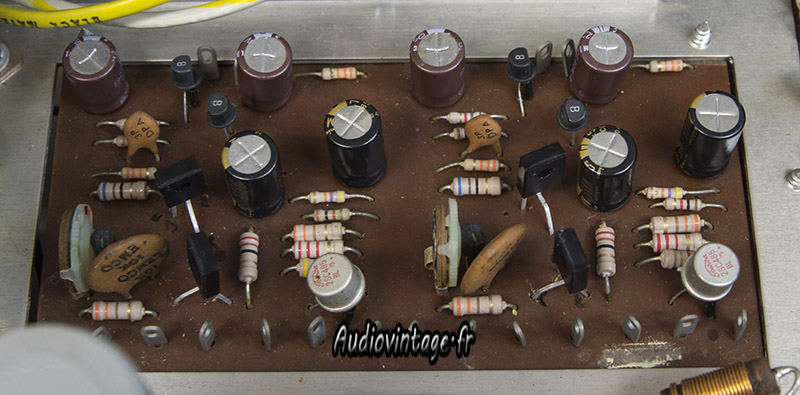

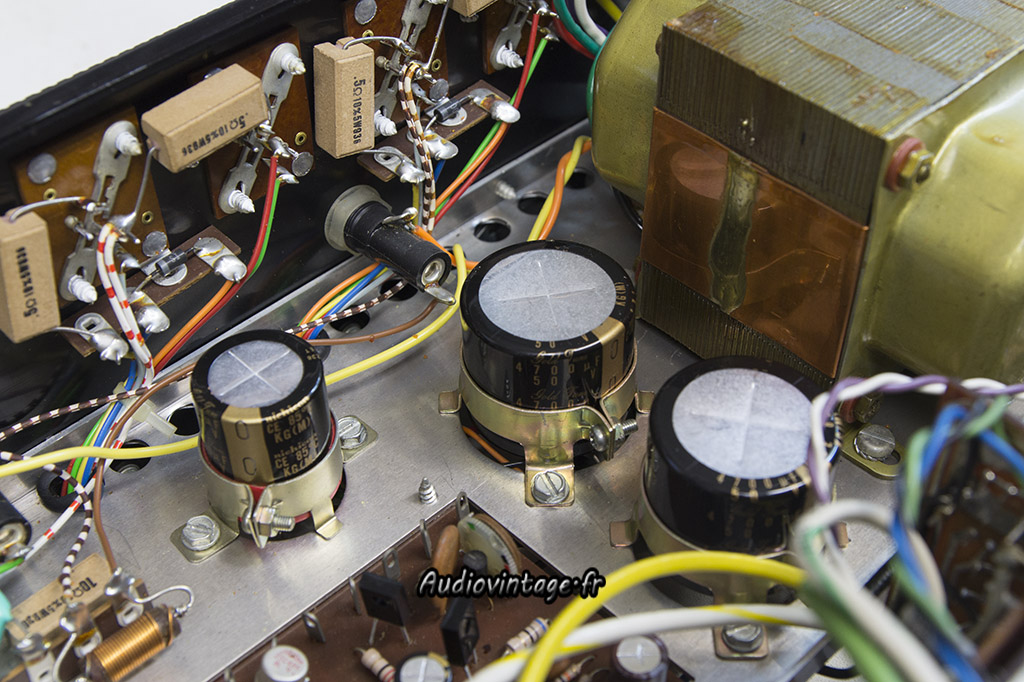

Les condensateurs chimiques sont remplacés sur les deux exemplaires. Celui-ci à déjà subit une intervention précédente.

Scott 255-S
Comparaison avec la même carte du second exemplaire.

Scott 255-S
Scott 255-S

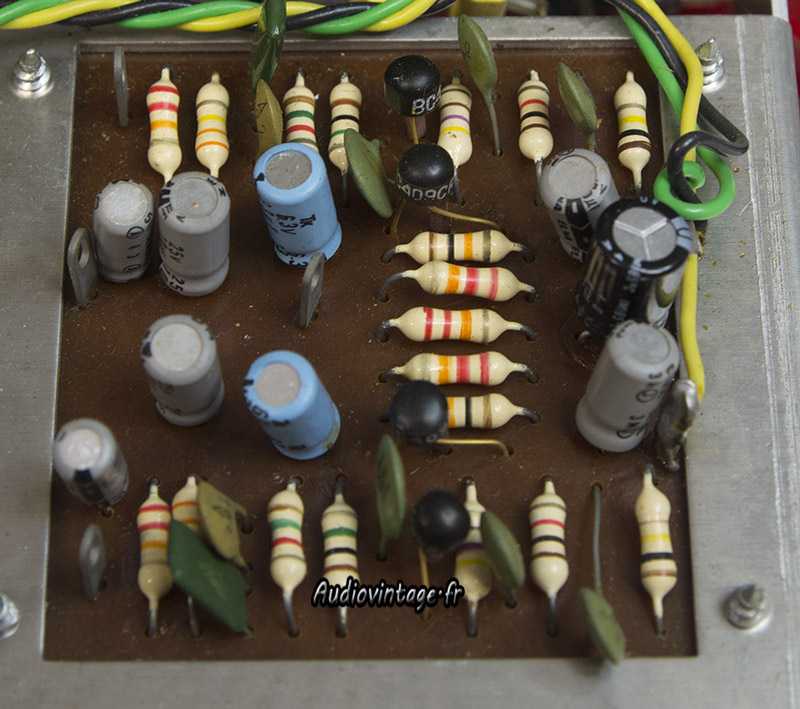

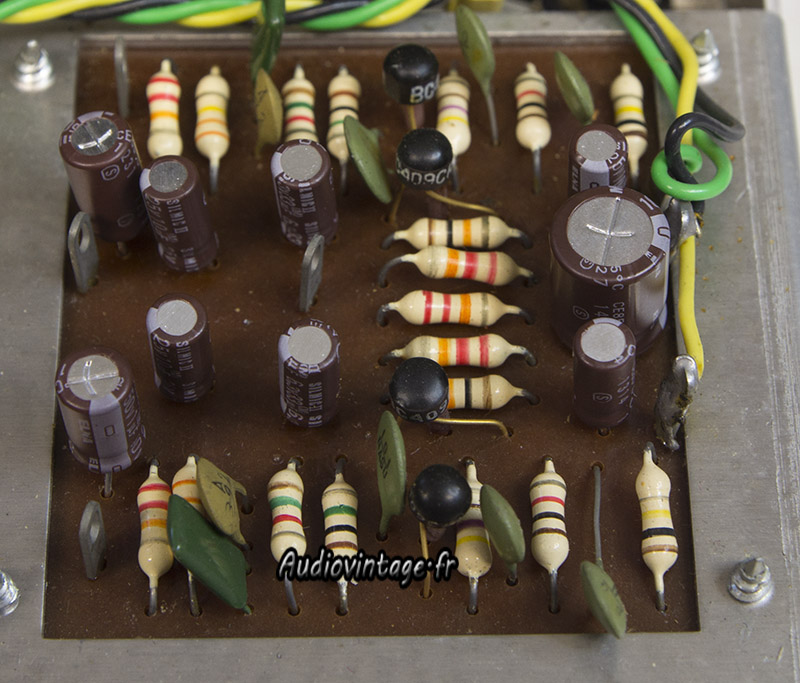

La carte phono, ici aussi remplacement de la totalité des condensateurs chimiques.

Scott 255-S
Scott 255-S

Scott 255-S

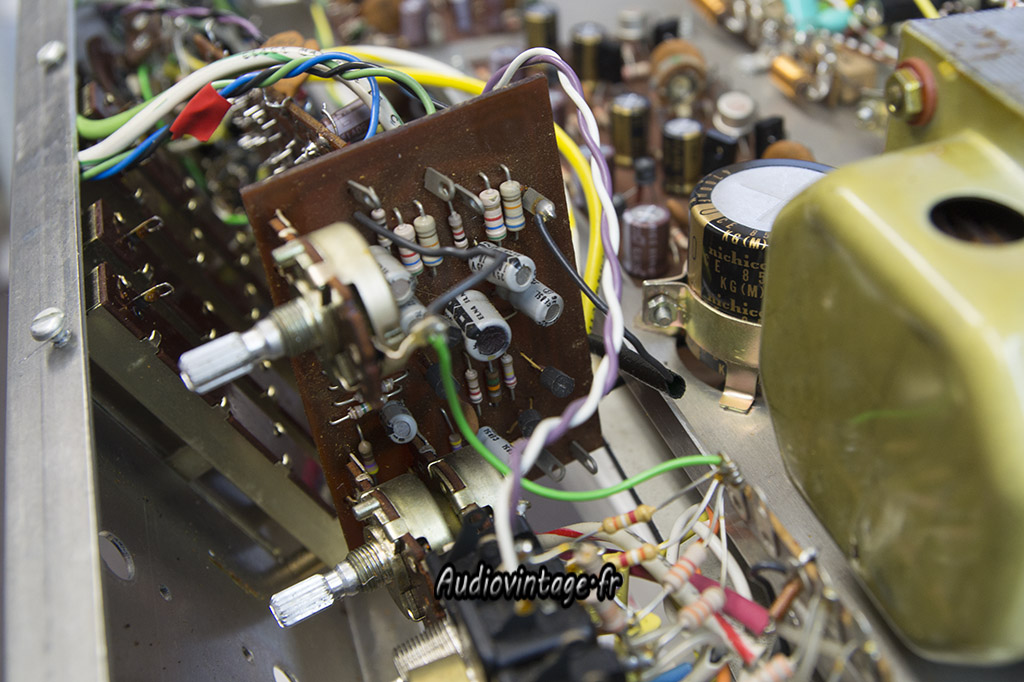

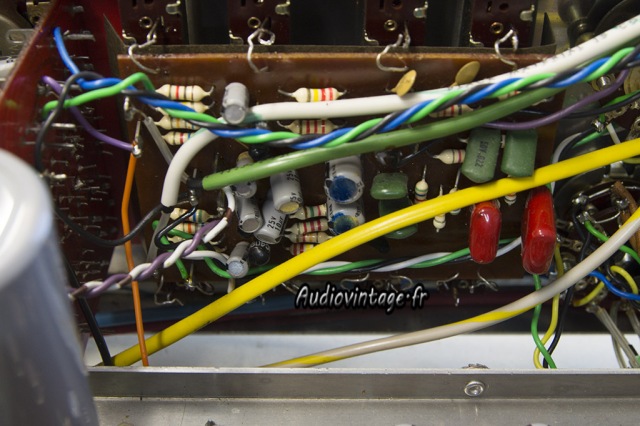

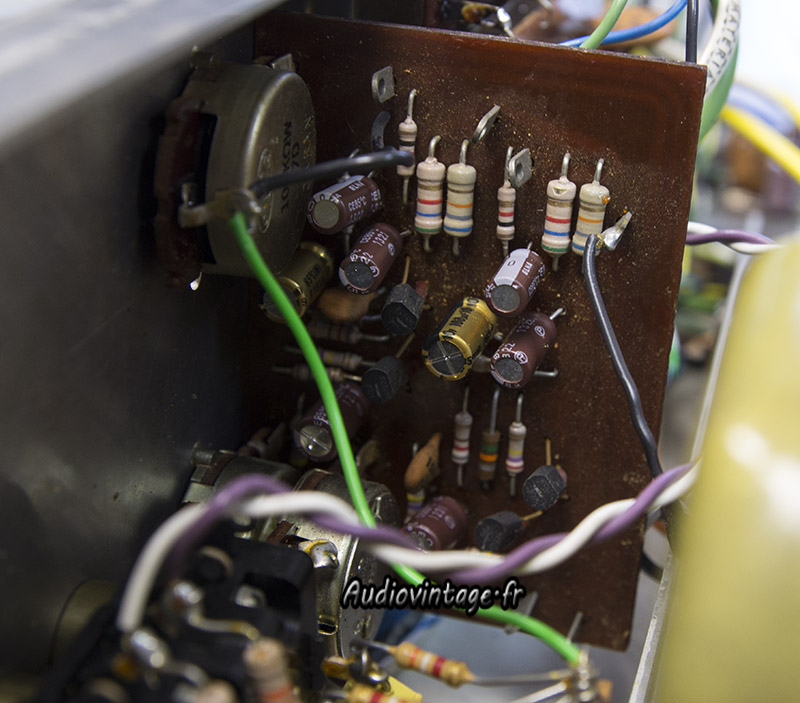

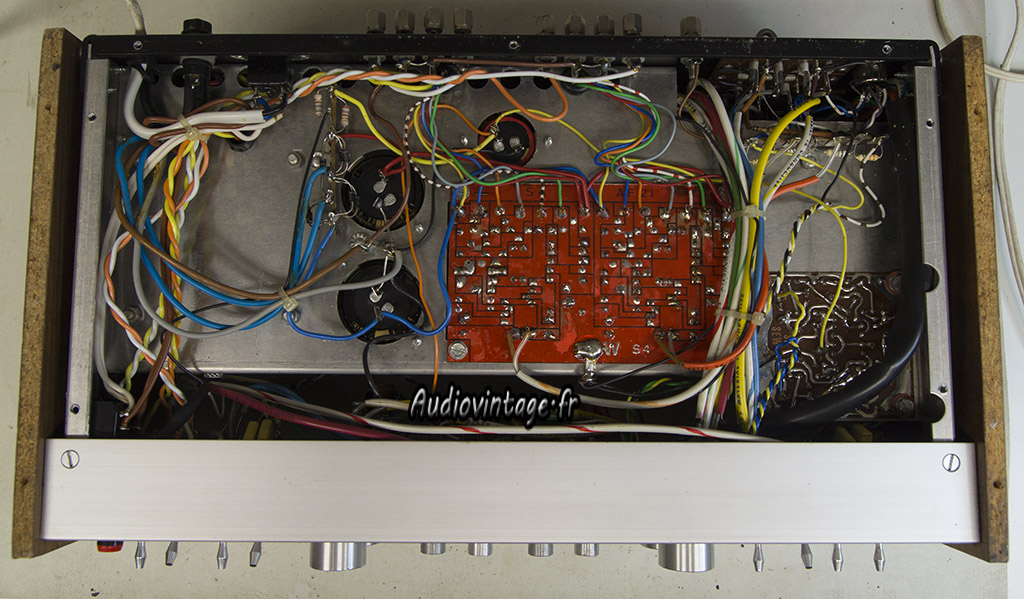

S’attaquer aux deux cartes derrière la façade demande un sérieux démontage.

Scott 255-S
Mais il faut y remplacer tous les condensateurs chimiques cuits par les années…

Scott 255-S
Bref, vous l’avez compris, l’intervention consiste principalement au remplacement de tous les condensateurs chimiques présents dans les appareils.

Scott 255-S

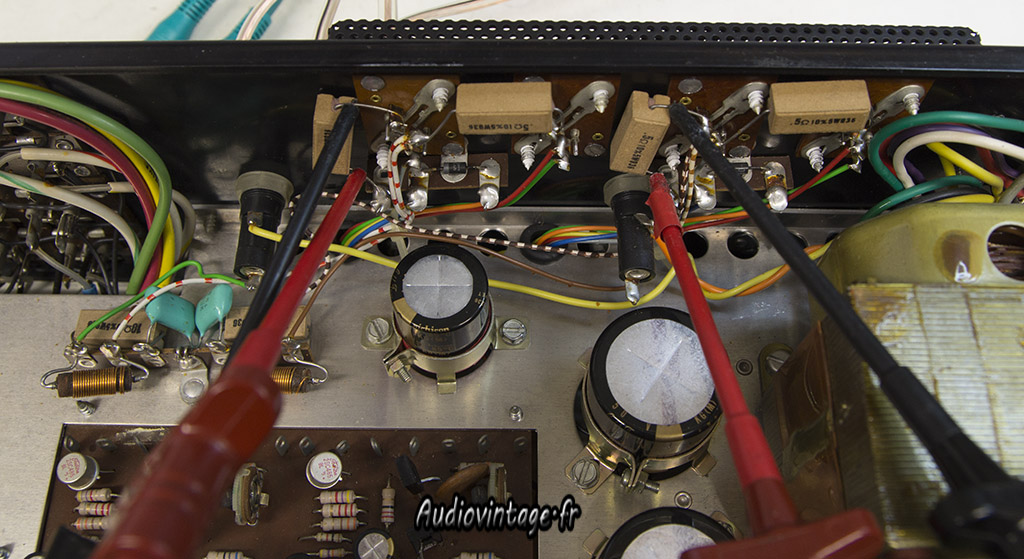

On passe ensuite au réglage du bias.

Scott 255-S

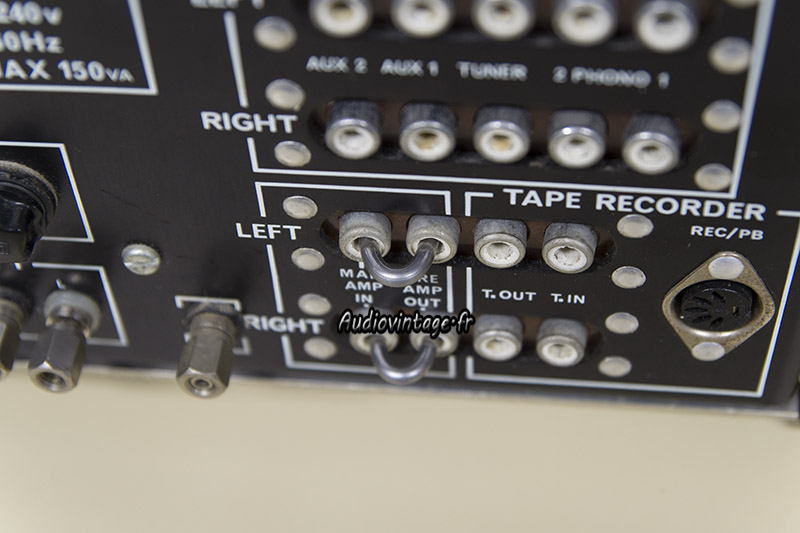

Sur un des deux appareils, les ponts ampli/préampli étant absent, j’en ai donc fabriqués de nouveaux.

Scott 255-S

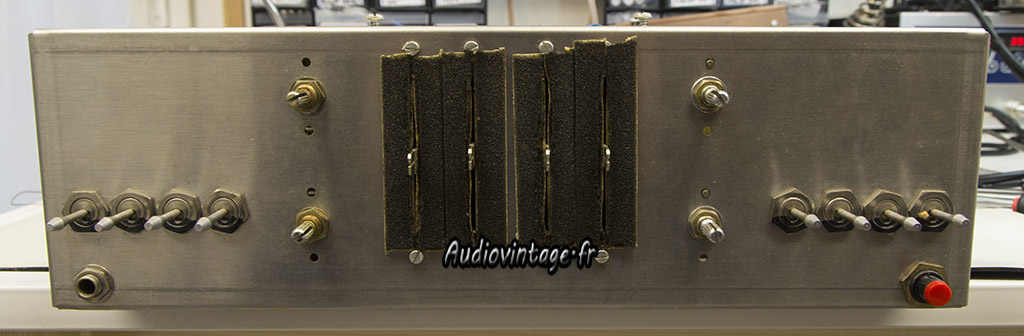

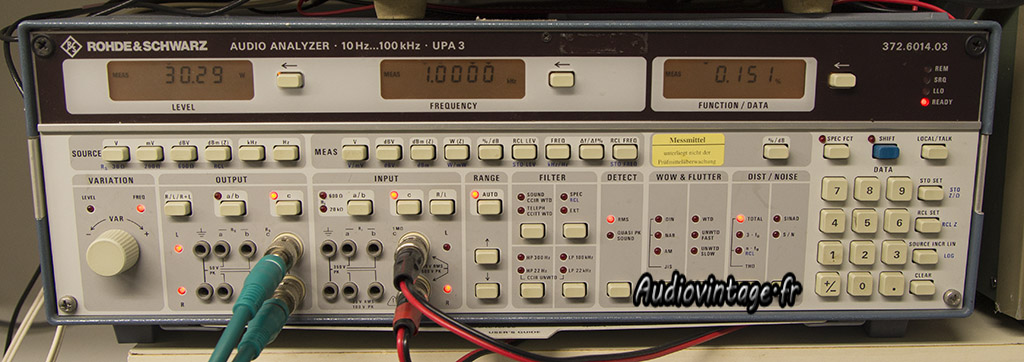

Passage au banc.

Scott 255-S
Scott 255-S
Scott 255-S

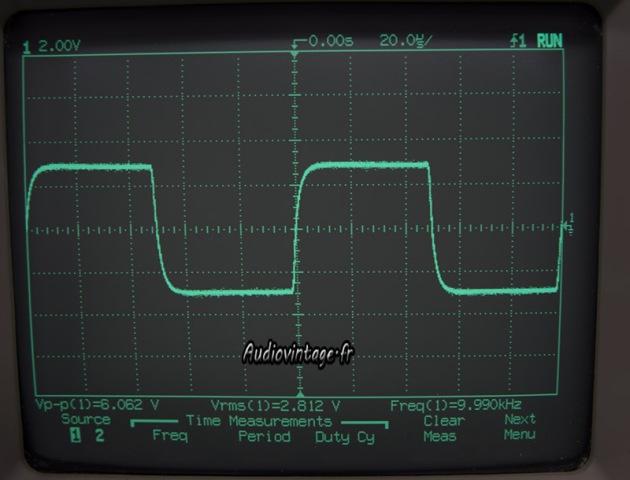

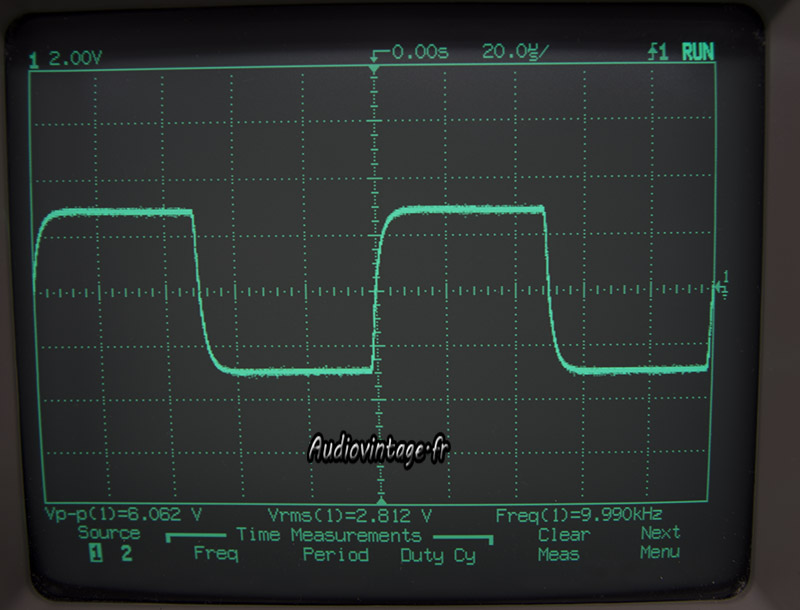

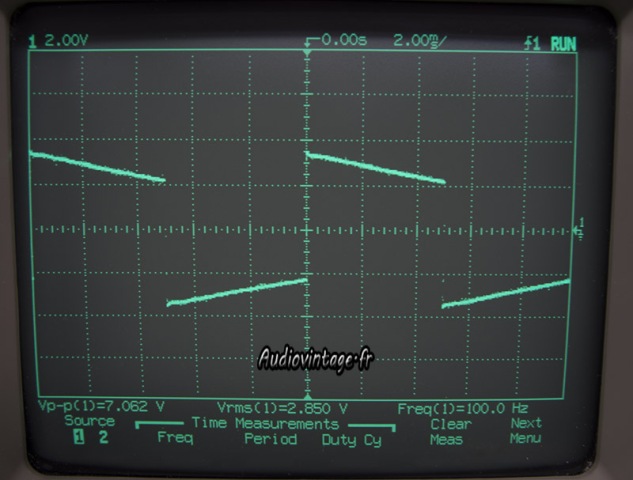

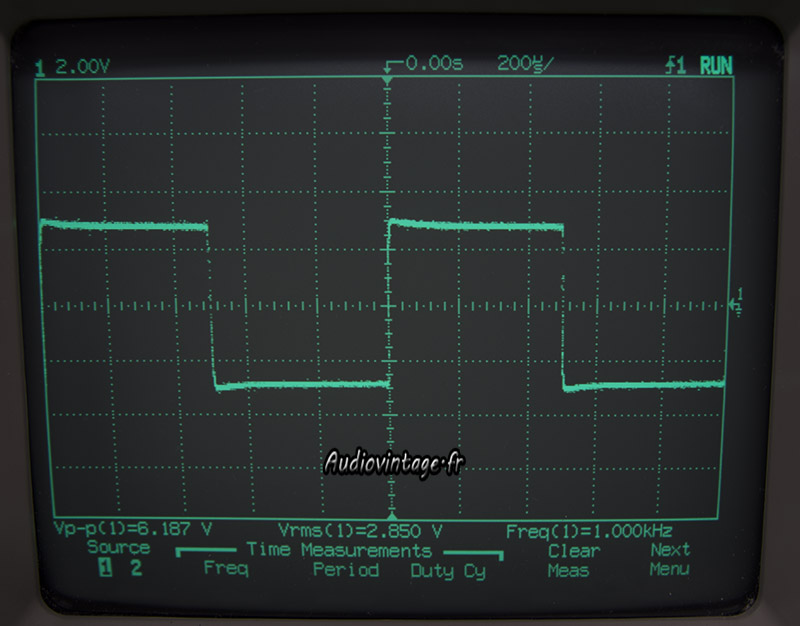

Signal carré à 100hz, 1khz et 10khz.

Scott 255-S

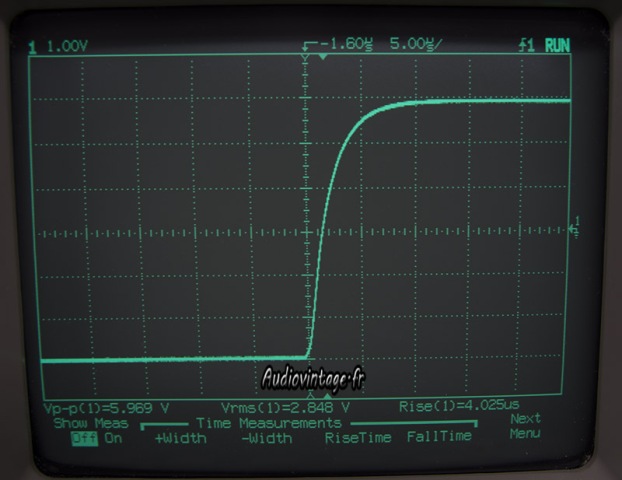

Temps de montée à 10khz.

Scott 255-S
Scott 255-S

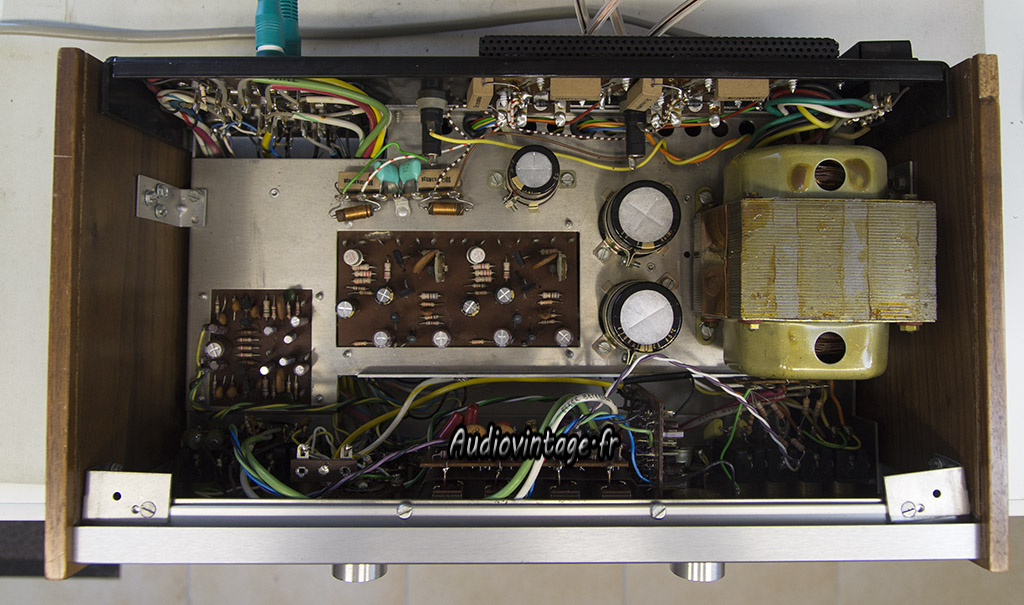

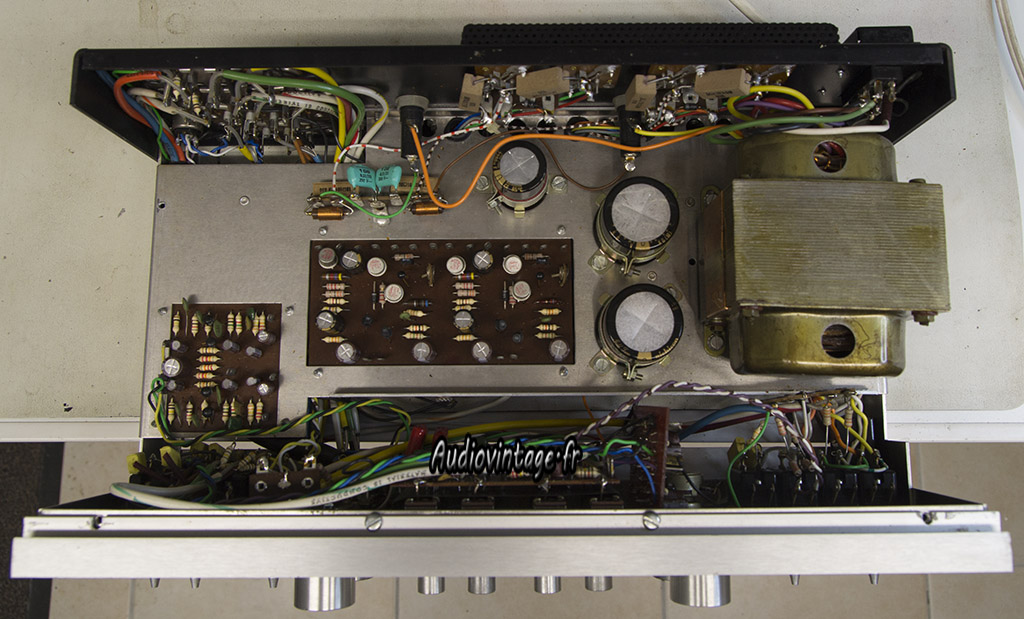

Scott numéro 1 terminé.

Scott 255-S
Scott 255-S
Scott numéro 2 terminé.

Scott 255-S
Scott 255-S

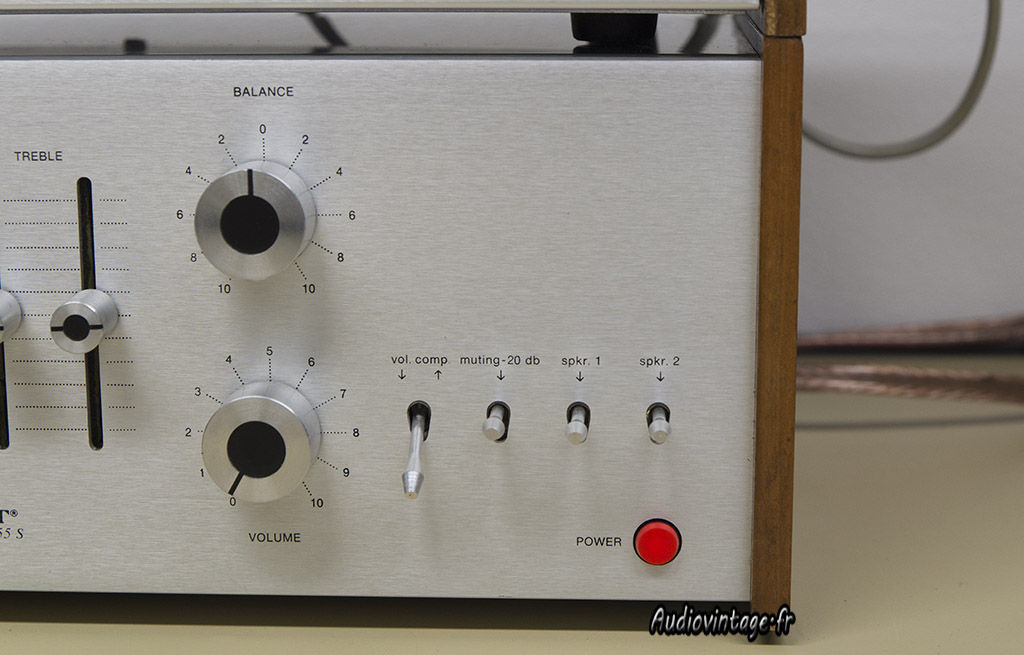

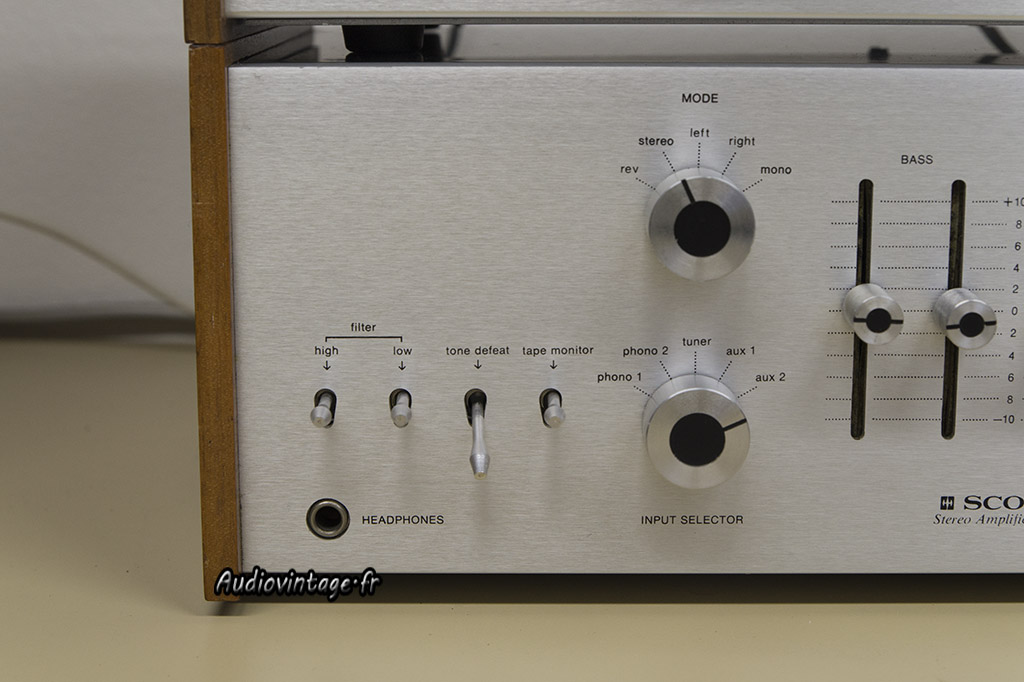

Détails…

Scott 255-S

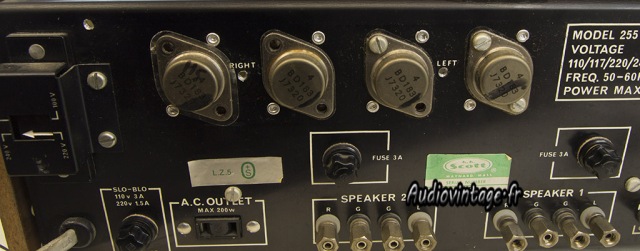

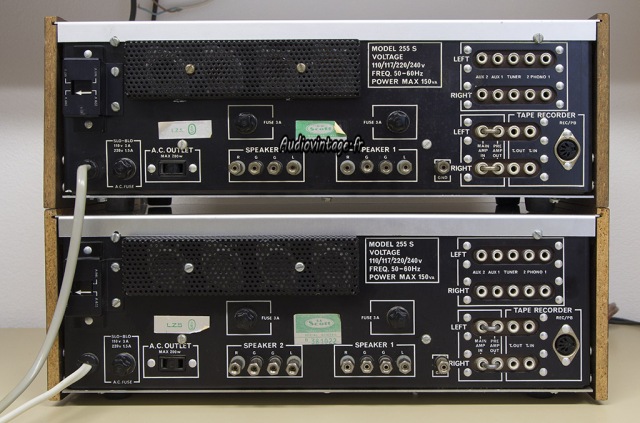

Connectique.
